文章目錄
- 一、Q系列以太網模塊協議介紹
- 二、資料采集選用什么協議
- 三、常見注意事項
- 1.PLC端配置注意事項
- 2.Edge模塊配置注意事項
一、Q系列以太網模塊協議介紹
干過資訊化專案或者自動化編程的朋友對三菱Q系列以太網模塊（QJ71E71-100）一定有所認知，不知道大家有沒有對三菱Q系列以太網模塊都有哪些協議進行了解，下表簡單整理了一下使用凌頂Edge系列產品會見到的一些協議（具體還是要根據PLC CPU確定）：
| 三菱PLC協議名稱 | 用途 |
|---|---|
| MC - 1E | 三菱MC-1E以太網協議，連接Q/A/FX系列PLC的以太網模塊 |
| MC - 3E | 三菱MC-3E以太網協議，連接Q/A/FX系列PLC的以太網模塊 |
| MELSOFT | 三菱MELSOFT默認以太網協議，連接Q系列PLC的以太網模塊 |
二、資料采集選用什么協議
看到上表的協議介紹，大家可能會有這樣的疑問：根據表格介紹，資料采集選用什么協議比較好還是這些協議之間沒有太多差別，
針對大家的問題，我這邊給出這樣的建議：三菱Q系選用MELSOFT協議進行采集最為合適，原因：采用MELSOFT協議進行通訊的時候，三菱PLC以太網通訊例外的時候，連接資源釋放最快，
三、常見注意事項
1.PLC端配置注意事項

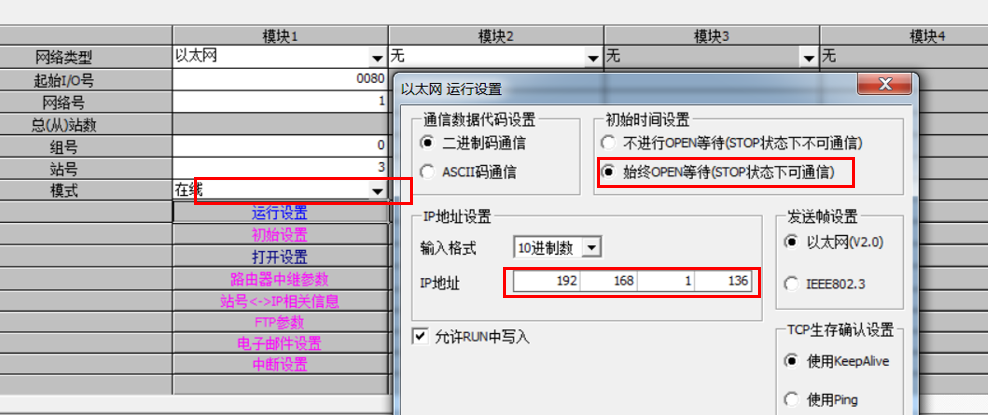

以太網運行設定：要選擇“始終OPEN等待”，構建局域網程序中，每個PLC的IP地址、站號不能重復

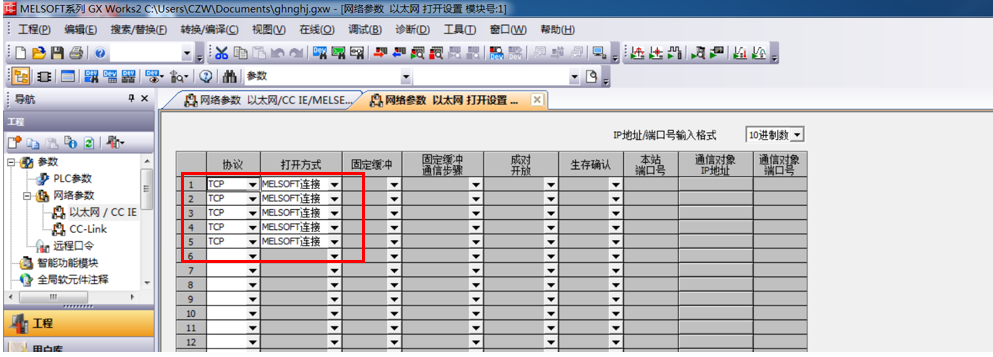

以太網通訊介面配置（有條件的話，建議多配一些）

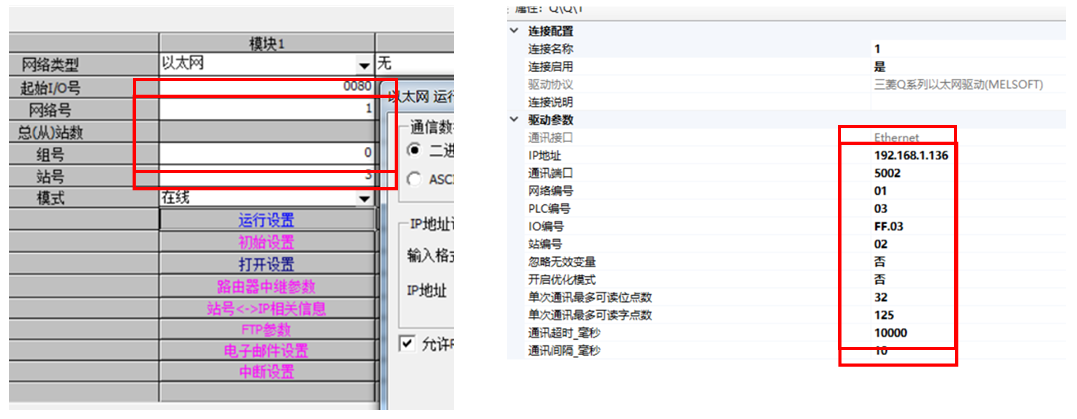

2.Edge模塊配置注意事項
通訊埠：5002
網路編號、PLC編號：參照PLC內部設定
通訊超時_毫秒：根據情況建議20s以上（太快會造成PLC鏈接資源無法釋放）
站編號：同一局域網內PLC站地址不同，一個Edge對同一個PLC多個連接，Edge內部站編號不同且不能與PLC一致（Edge與Edge之間站編號相互獨立）
