《Arduino實驗》實驗：ESP8266連接貝殼物聯并上傳DHT11溫濕度資料

實驗內容

使用 ESP8266 連接并連接貝殼物聯平臺 (需要對ESP8266進行透傳聯網)，并溫濕度資料上傳，
貝殼物聯的使用手冊，

實驗器件

• arduino UNO X 1
• ESP8266-01s X 1
• DHT11溫濕度傳感器 X 1
• USB資料燒寫線 X 1
• 面包板 x 1
• 杜邦線 X 10

實驗連線

實驗步驟

1. 根據連線表格，將ESP8266、DHT11與Arduino開發板進行連接；
2. 將代碼中“DEVICEID”、“APIKEY”、“INPUTID”進行修改，
3. 將Arduino開發板與電腦通過USB燒寫線進行連接(上傳時RX與TX不要連接，上傳完再連接)
4. 使用Arduino IDE將代碼驗證并上傳
5. 上傳成功后，在貝殼物聯平臺查看資料，

實驗代碼

注意：記得修改代碼中的“DEVICEID”、“APIKEY”、“INPUTID1”、“INPUTID2”，

#include <aJSON.h> //參考庫檔案
#include <dht11.h> //參考dht11庫檔案
#define dht11Pin 2   //定義溫濕度針腳號為2號引腳
//=============  此處必須修改============
String DEVICEID = "設備ID"; // 你的設備ID=======
String APIKEY = "設備APIKEY"; // 設備密碼==
String INPUTID1 = "資料介面1"; //介面ID1==============
String INPUTID2 = "資料介面2"; //介面ID2==============
//=======================================
dht11 dht;    //實體化一個物件
unsigned long lastCheckStatusTime = 0; //記錄上次報到時間
unsigned long lastUpdateTime = 0;//記錄上次上傳資料時間
const unsigned long postingInterval = 40000; // 每隔40秒向服務器報到一次
const unsigned long updateInterval = 5000; // 資料上傳間隔時間5秒
unsigned long checkoutTime = 0;//登出時間
void setup() {
  pinMode(dht11Pin, OUTPUT); //通過定義將Arduino開發板上dht11Pin引腳(2號口)的作業模式轉化為輸出模式
  Serial.begin(115200);
  delay(5000);//等一會兒ESP8266
}
void loop() {
  //每一定時間查詢一次設備在線狀態，同時替代心跳
  if (millis() - lastCheckStatusTime > postingInterval) {
    checkStatus();
  }
  //checkout 50ms 后 checkin
  if ( checkoutTime != 0 && millis() - checkoutTime > 50 ) {
    checkIn();
    checkoutTime = 0;
  }
  //每隔一定時間上傳一次資料
  if (millis() - lastUpdateTime > updateInterval) {
    int tol = dht.read(dht11Pin);    //將讀取到的值賦給tol
    float temp = (float)dht.temperature; //將溫度值賦值給temp
    float humi = (float)dht.humidity; //將濕度值賦給humi
    delay(1000);      //延時1秒
    update2(DEVICEID, INPUTID1, temp, INPUTID2, humi);
    lastUpdateTime = millis();
  }
  //讀取串口資訊
  while (Serial.available()) {
    String inputString = Serial.readStringUntil('\n');
    //檢測json資料是否完整
    int jsonBeginAt = inputString.indexOf("{");
    int jsonEndAt = inputString.lastIndexOf("}");
    if (jsonBeginAt != -1 && jsonEndAt != -1) {
      //凈化json資料
      inputString = inputString.substring(jsonBeginAt, jsonEndAt + 1);
      int len = inputString.length() + 1;
      char jsonString[len];
      inputString.toCharArray(jsonString, len);
      aJsonObject *msg = aJson.parse(jsonString);
      processMessage(msg);
      aJson.deleteItem(msg);
    }
  }
}
//設備登錄
//{"M":"checkin","ID":"xx1","K":"xx2"}\n
void checkIn() {
  Serial.print("{\"M\":\"checkin\",\"ID\":\"");
  Serial.print(DEVICEID);
  Serial.print("\",\"K\":\"");
  Serial.print(APIKEY);
  Serial.print("\"}\n");
}
//強制設備下線，用消除設備掉線延時
//{"M":"checkout","ID":"xx1","K":"xx2"}\n
void checkOut() {
  Serial.print("{\"M\":\"checkout\",\"ID\":\"");
  Serial.print(DEVICEID);
  Serial.print("\",\"K\":\"");
  Serial.print(APIKEY);
  Serial.print("\"}\n");
}

//查詢設備在線狀態
//{"M":"status"}\n
void checkStatus() {
  Serial.print("{\"M\":\"status\"}\n");
  lastCheckStatusTime = millis();
}

//處理來自ESP8266透傳的資料
void processMessage(aJsonObject *msg) {
  aJsonObject* method = aJson.getObjectItem(msg, "M");
  if (!method) {
    return;
  }
  String M = method->valuestring;
  if (M == "WELCOME TO BIGIOT") {
    checkOut();
    checkoutTime = millis();
    return;
  }
  if (M == "connected") {
    checkIn();
  }
}
//上傳一個介面資料
//{"M":"update","ID":"2","V":{"2":"120"}}\n
void update1(String did, String inputid, float value) {
  Serial.print("{\"M\":\"update\",\"ID\":\"");
  Serial.print(did);
  Serial.print("\",\"V\":{\"");
  Serial.print(inputid);
  Serial.print("\":\"");
  Serial.print(value);
  Serial.println("\"}}");
}
//同時上傳兩個介面資料呼叫此函式
//{"M":"update","ID":"112","V":{"6":"1","36":"116"}}\n
void update2(String did, String inputid1, float value1, String inputid2, float value2) {
  Serial.print("{\"M\":\"update\",\"ID\":\"");
  Serial.print(did);
  Serial.print("\",\"V\":{\"");
  Serial.print(inputid1);
  Serial.print("\":\"");
  Serial.print(value1);
  Serial.print("\",\"");
  Serial.print(inputid2);
  Serial.print("\":\"");
  Serial.print(value2);
  Serial.println("\"}}");
}

實驗結果

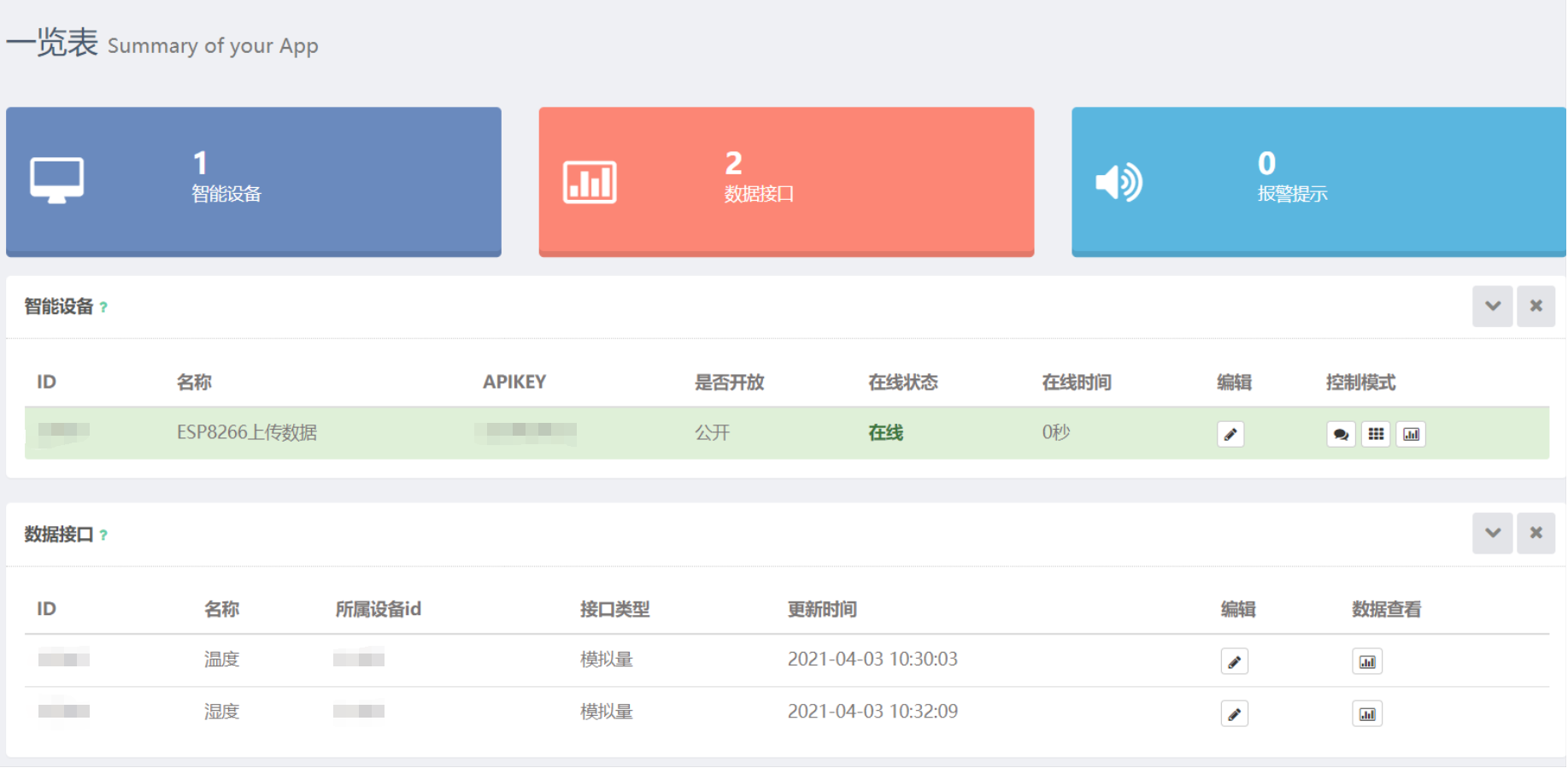

待我們上傳完代碼后，重繪貝殼物聯首頁面，即可看到設備在線狀態，

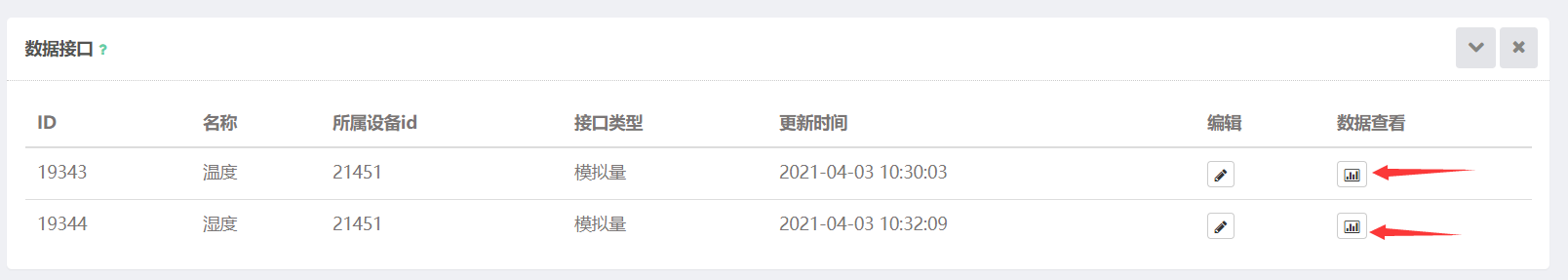

點擊資料介面右側的資料查看按鈕即可查看上傳的資料情況，

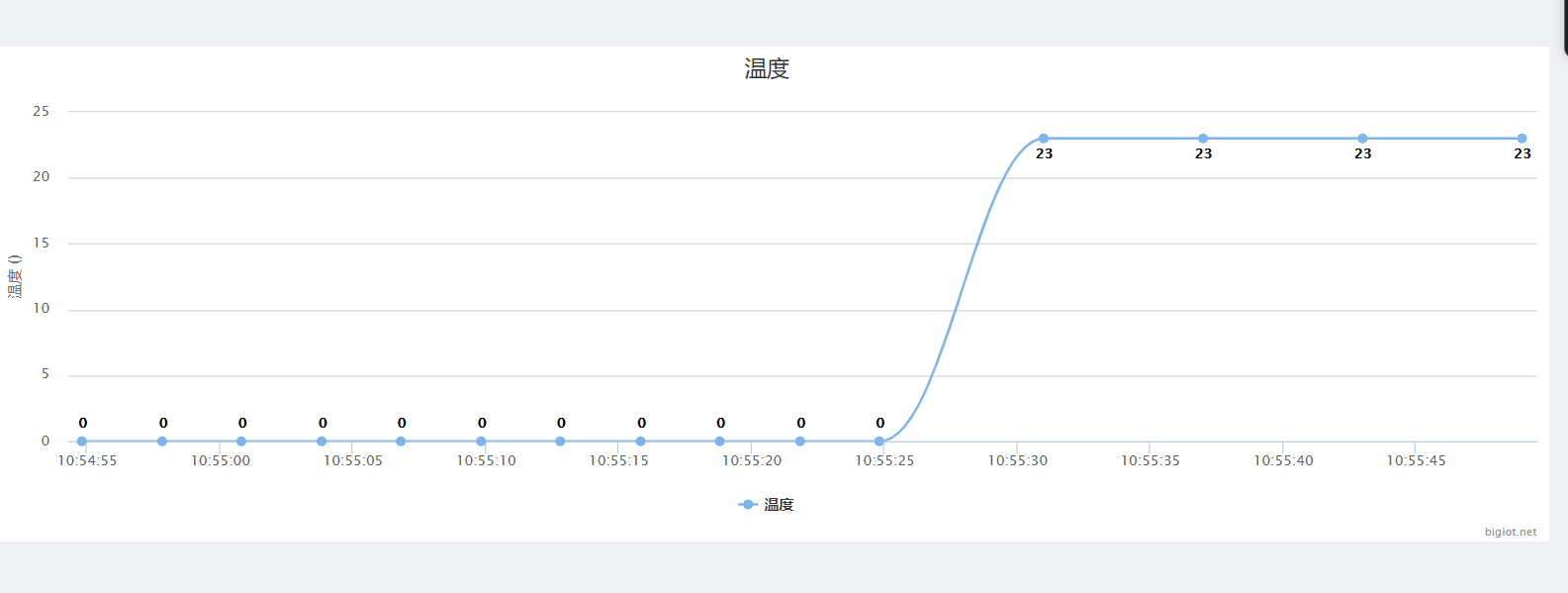

溫度介面資料情況，

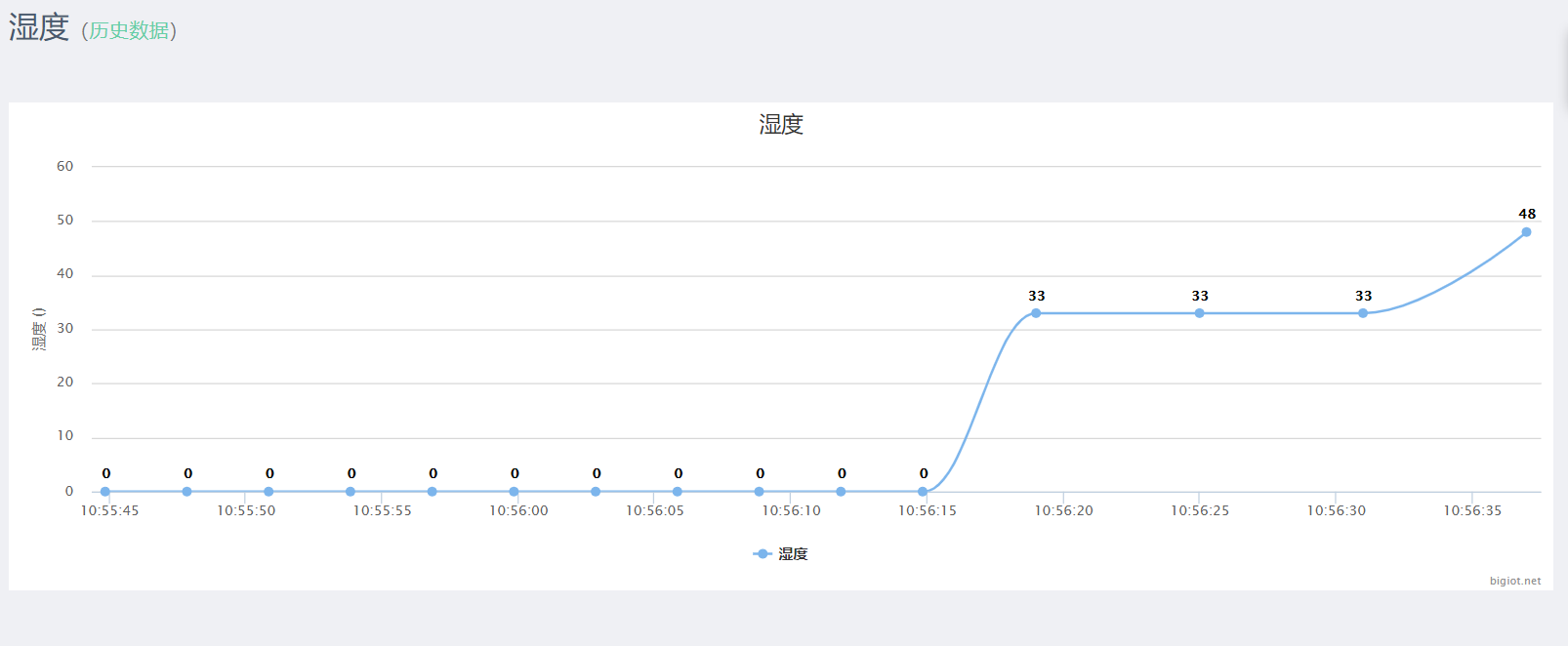

濕度介面資料情況，

好了，大功告成！恭喜你！

庫檔案

需要的庫檔案，為了下載方便，我上傳到了藍奏云，如果失效了，請聯系我，
aJson 密碼：8uwy
dht11 密碼：gsvs
