1. LabView簡介
LabVIEW是一種程式開發環境，由美國國家儀器（NI）公司研制開發，類似于C和BASIC開發環境，但是LabVIEW與其他計算機語言的顯著區別是：其他計算機語言都是采用基于文本的語言產生代碼，而LabVIEW使用的是圖形化編輯語言G撰寫程式，產生的程式是框圖的形式，
LabVIEW廣泛應用于自動化測控領域，如果你需要快速利用編程來實作資料采集，資料分析，儀表控制，自動化報表，plc通訊，機械手控制，影像采集，機器視覺外觀檢測，運動控制等方面，又沒有代碼編程基礎（c++，c#,vb等編程語言），那么推薦你學習LabVIEW，這是你最快進入自動化行業的一種途徑，
labview就是給不會編程的技術人員快速學會編程控制使用的，所以只要有恒心學習一段時間是可以完成一般程式的，
下載鏈接：https://pan.baidu.com/s/1_eTPF-XQdnZOwEmrdtyLmg
提取碼：tttt
安裝教程:http://www.zhanshaoyi.com/9085.html
2. LabView寶典
感興趣的同志可以看看《LabView寶典》這本書
鏈接：https://pan.baidu.com/s/10Qb7NDS-9SUImznuMoGfVQ
提取碼：tttt
3. 初識LabView

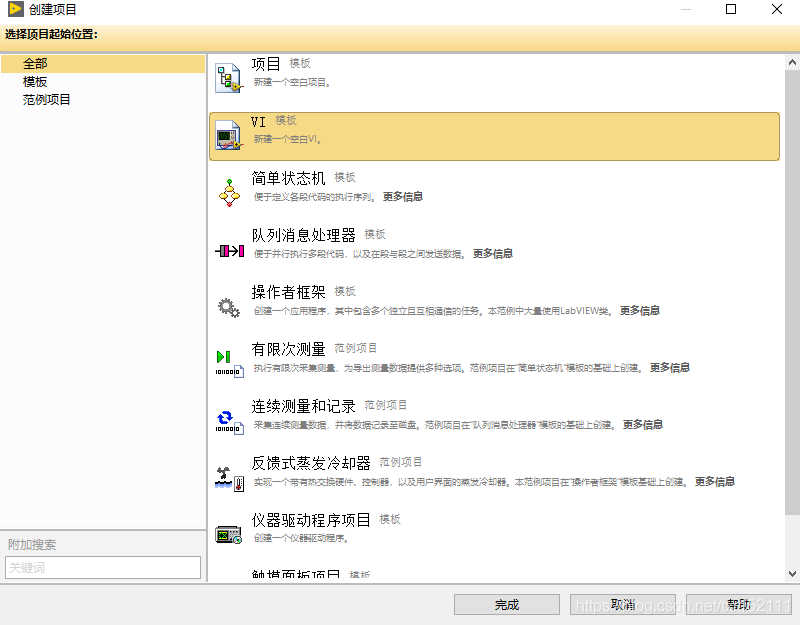

3.1新建專案

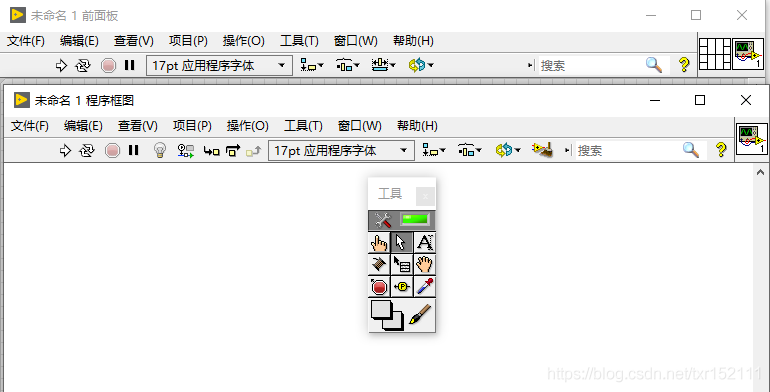

生成前面板（放控制元件），后面板（程式框圖），如下圖所示
前面板和后面板，右擊滑鼠都會有“Express”，這里放的都是一些常用控制元件，具體的可以自己去嘗試，

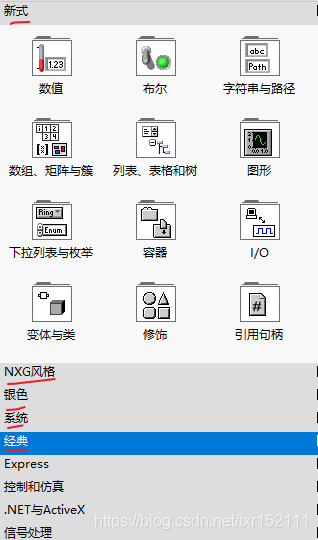

這些只是不同的風格（主題），事實上內容是一樣的，一般新手，用新式即可，

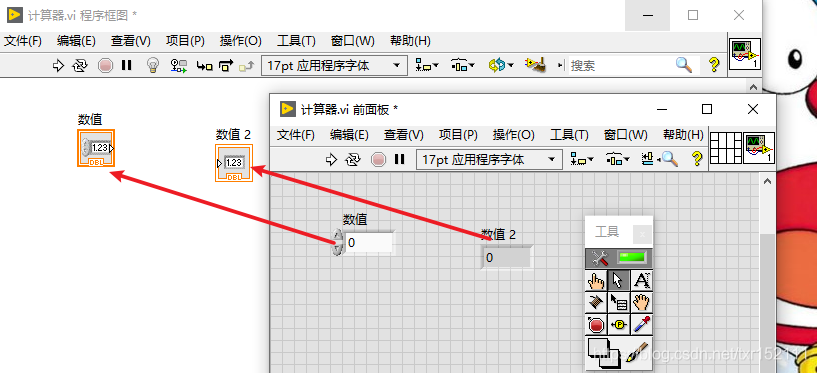

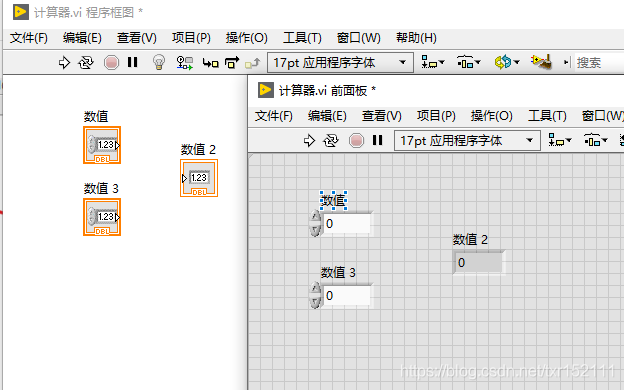

在前面板拖放一些控制元件，程式框圖里也會出現對應的控制元件，名字也是對應的，
3.2 加法示例
3.2.1 基礎版本

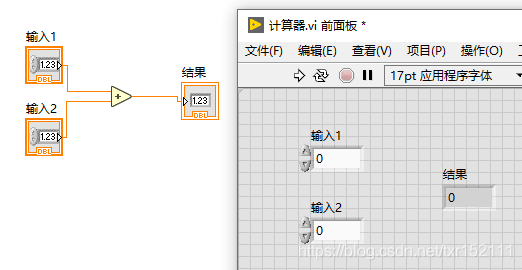

前面板中右擊->數值->數值輸入控制元件（為了“加數”）and數值顯示控制元件（為了“和”）
這里我把名字簡單改了一下，分別為“輸入1”，“輸入2”，“結果”

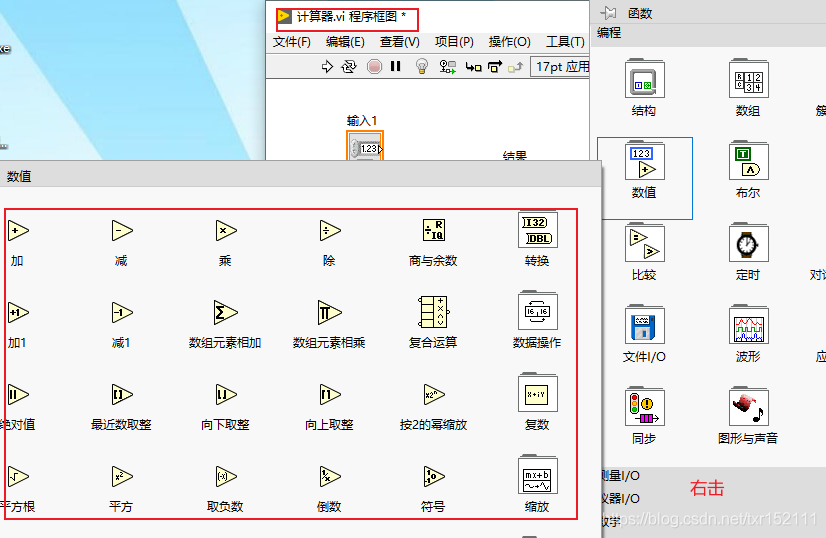

在程式框圖右擊滑鼠，選擇運算“加”
選完后，連線，

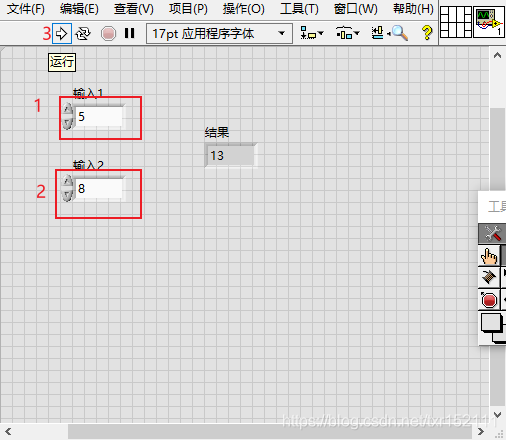

基礎版本的加法就完成了，
3.2.2進階版本
基礎版本的需要每次輸完之后點一次“運行”，那么如何做到輸完后自動運行呢？

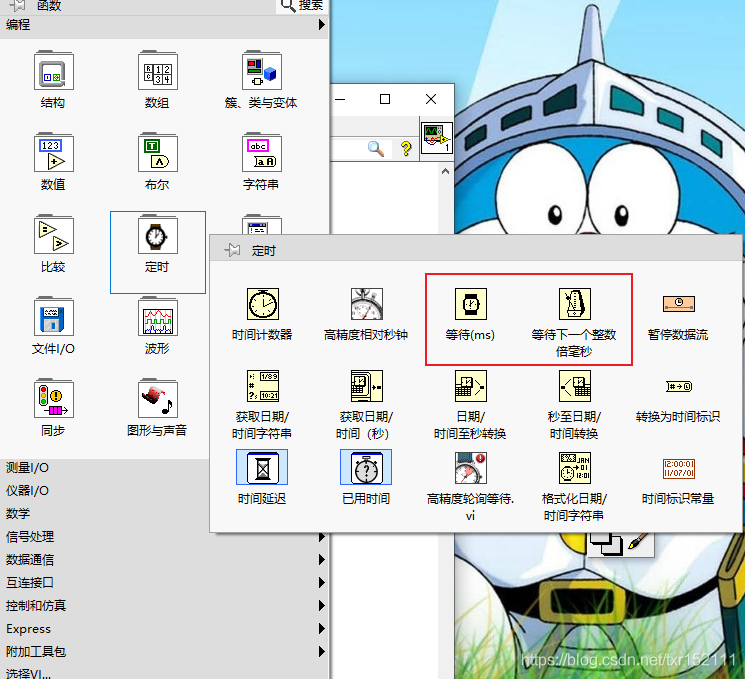

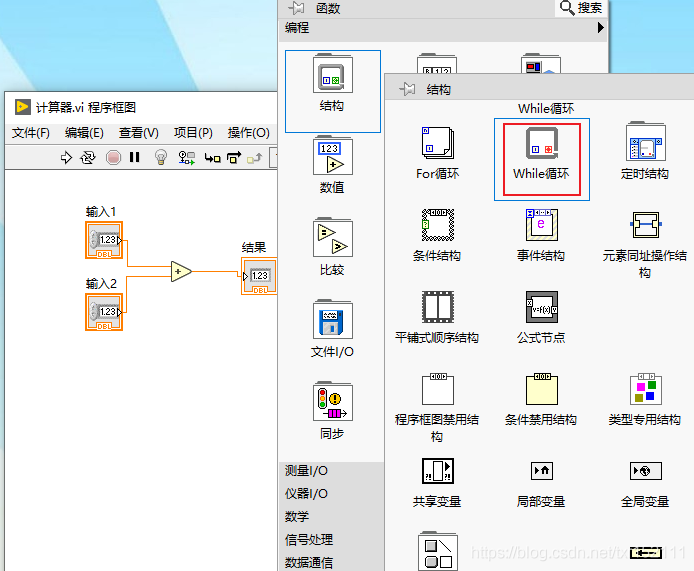

1.這里需要用到“while“結構

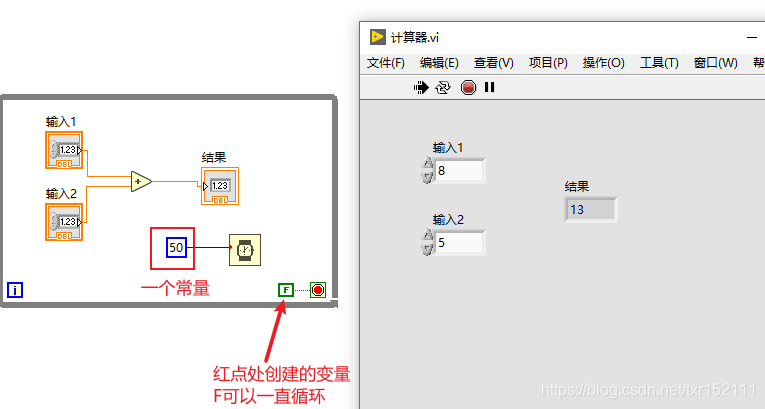

最終效果是這樣的：在輸入里輸入數后回車后，結果即可自動變化，常量50表示50ms，
2.事實上，可以利用自帶的回圈，這里純粹是為了熟悉一下labview，
4. LabView編程特點
4.1圖形化編程
類似于畫圖，連線
4.2并行性運行
c語言那種一行行從上到下運行的就是屬于順序運行

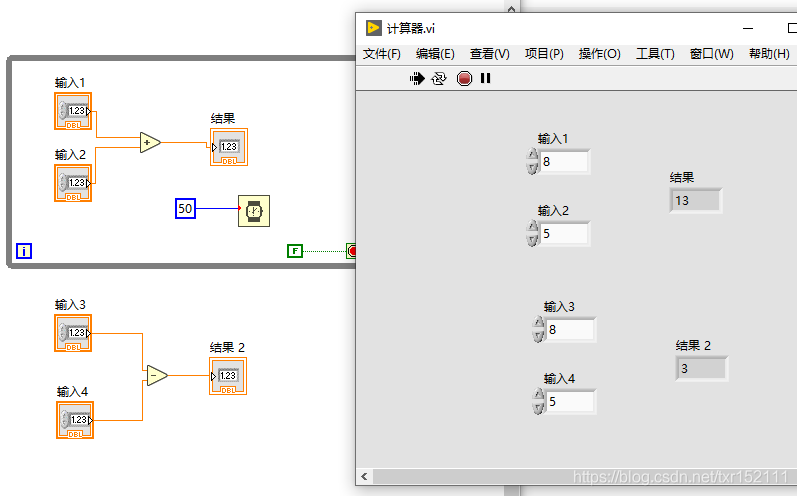

labview，兩個或兩個以上事件或活動可以同一時刻運算，例如下圖中加減同時運算，
4.3基于資料流
資料流（data stream）是一組有序，有起點和終點的位元組的資料序列，包括輸入流和輸出流， 例如，在上述加減運算中，是同時進行運算的，現在，要求分步走，如何做到？

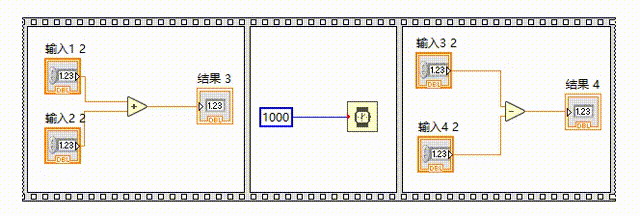

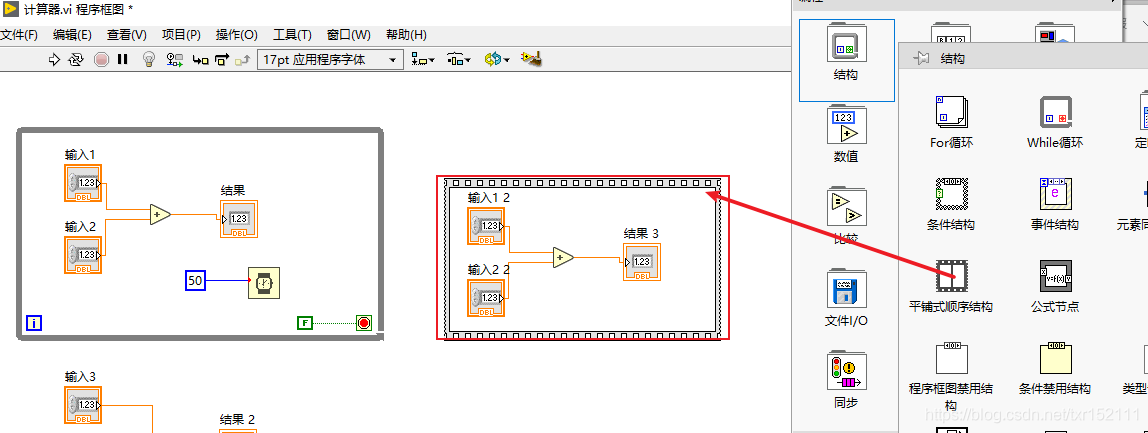

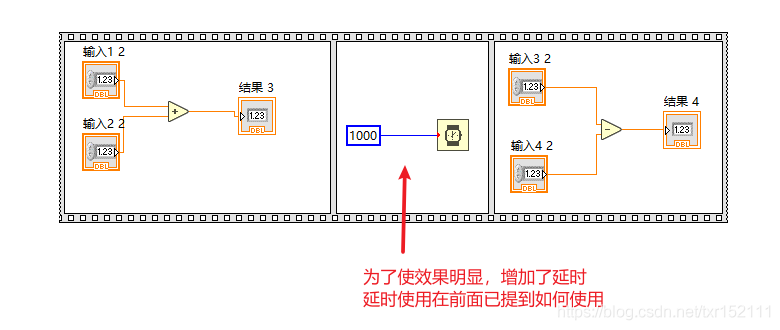

1.添加平鋪式順序結構；2.把加法運算加入框中

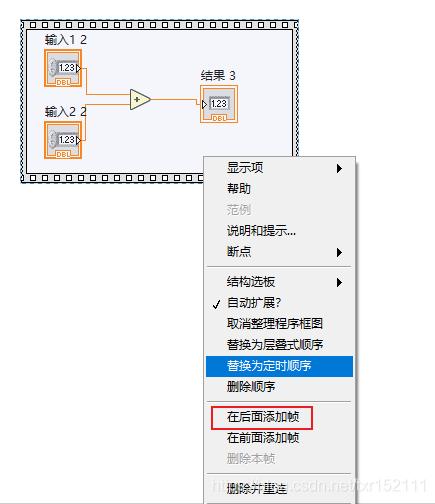

3.在框后面加入幀（說到幀，可能很多人能想到Flash，沒錯，就像流水一樣，播放一幀幀圖片便可得到影片）
下面這個影片演示了運算程序：
5.編程小技巧
5.1 常用快捷鍵
在LabVIEW中撰寫代碼時，用的頻率比較高的快捷鍵包括如下：
1. Ctrl + E：在前面板和框圖程式之間相互切換，這應該是使用頻率最高的一個快捷鍵
2. Ctrl + H：顯示或隱藏即時幫助視窗，寫代碼程序中遇到不會的函式時，通過它迅速查看函式定義及引數型別等
3. Ctrl + R：運行程式，這個大家都知道
4. Ctrl + .：停止程式運行
5. Ctrl + B：洗掉斷線，用的也比較多
6. Ctrl + Z：撤銷上步操作，用的非常多，當連錯線、用錯函式時，直接按這個鍵吧
7. Ctrl + I：彈出設定VI屬性對話框，在這里面修改VI的各種屬性吧，如外觀設定，視窗大小、位置設定等
8. Ctrl + T：快速設定前面板和程式框圖上下兩欄顯示
9. Ctrl + /：使當前前面板或程式框圖視窗在最大化/還原之間切換顯示
10. Ctrl + L：當程式不能運行時，迅速的按下它吧，看一下提示是哪兒出錯了
11. Ctrl + W：關閉當前視窗，當你打開的程式比較多時，不要點視窗右上角的叉了，按這個吧，倍快
12.Ctrl+S：保存，編程人記得養成隨手保存的好習慣
13. Ctrl + Q：退出LabVIEW編程環境

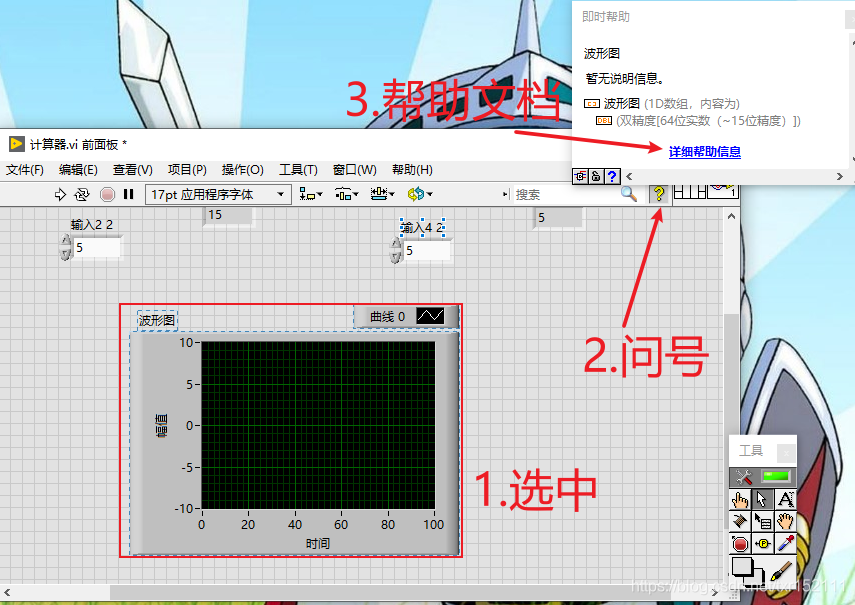

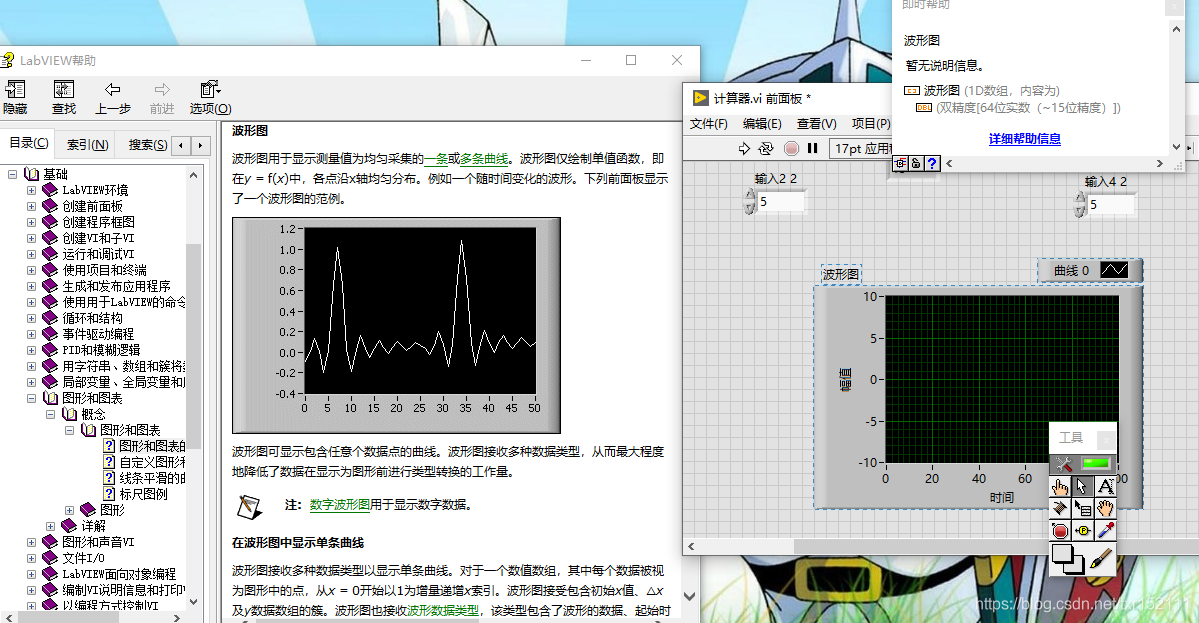

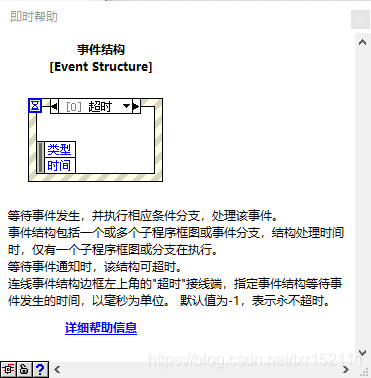

5.2 及時幫助
最好的自學資料莫過于幫助檔案
PS：程式框圖視窗 同理
5.3錯誤處理

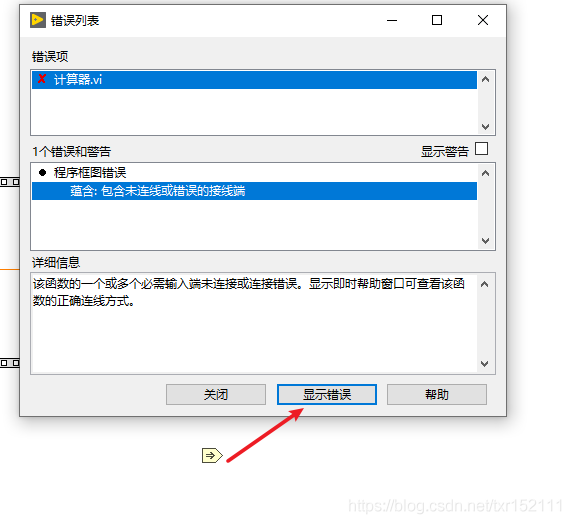

遇到錯誤點擊“顯示錯誤”，便可以定位到錯誤的地方
5.4 程式整理

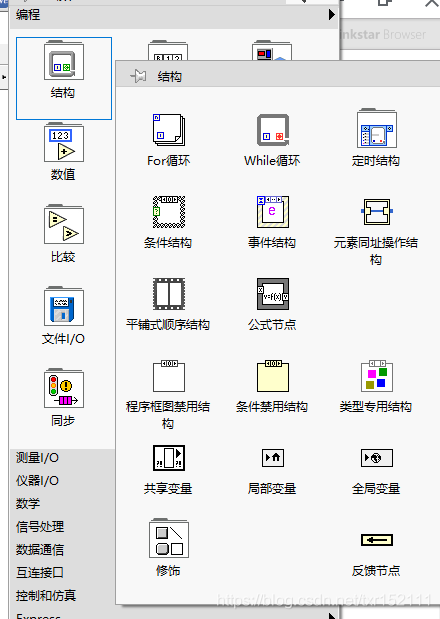

6. 程式結構
6.1 For回圈

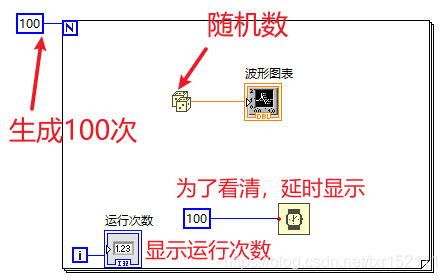

程式如下圖所示：
運行效果如下影片所示：

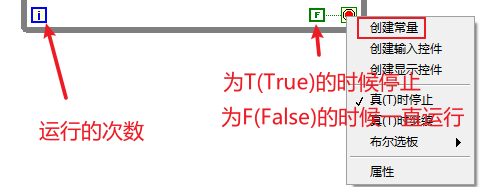

6.2 While回圈
設計程式如下圖所示：
運行效果如下所示：

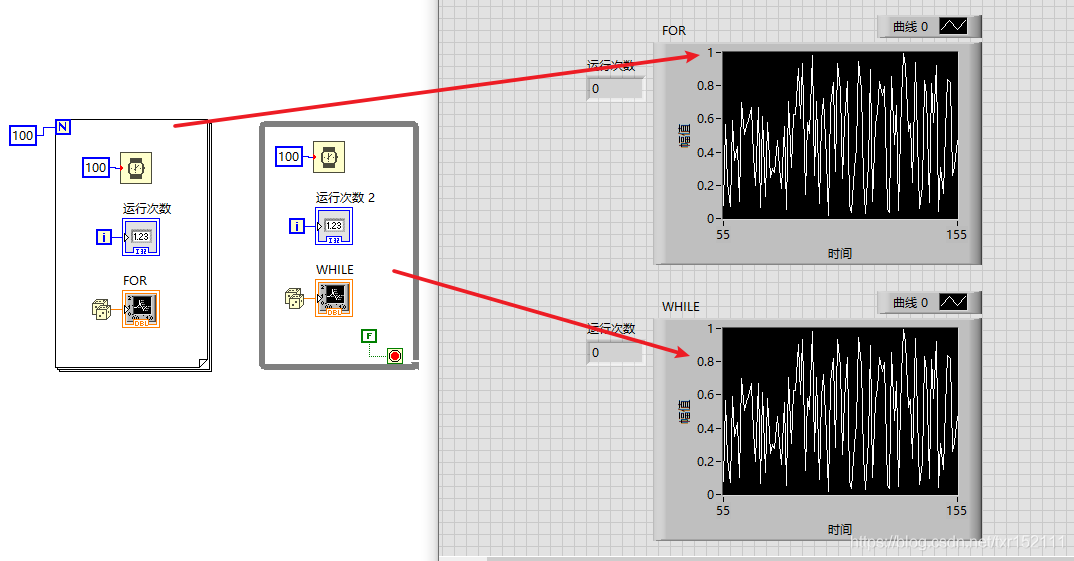

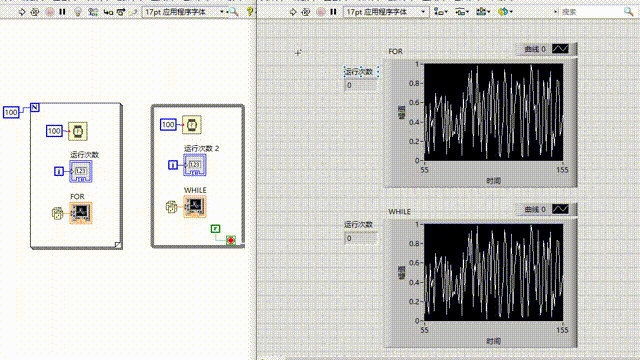

從效果中不難看出，for回圈可以設定次數，while回圈條件滿足的話沒有次數限制，這和C語言等編程語言是相同的，
6.3 條件結構

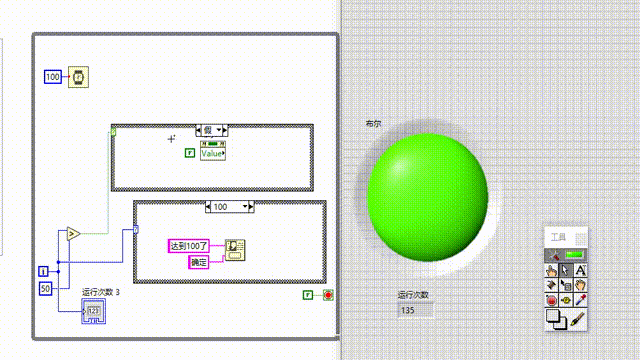

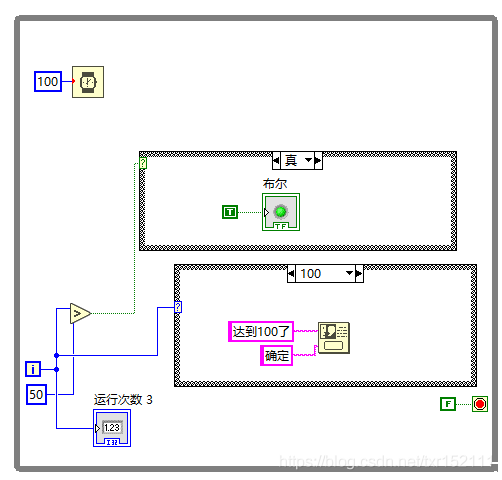

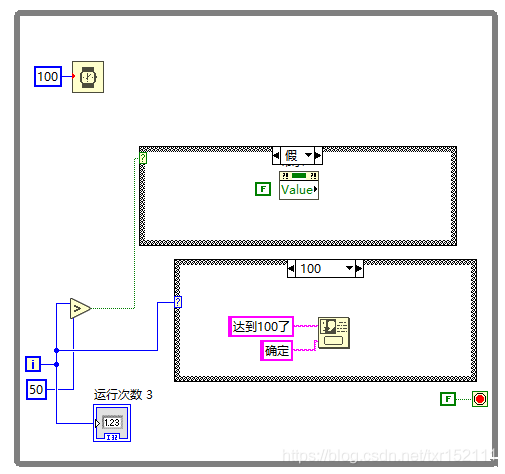

范例：當值大于50的時候，燈點亮；數值繼續增大；當值大于100時，彈出對話框，其他程式不運行，
在前面板選擇布爾的燈，按如下影片進行設定，注意，在假條件時，需要設定為寫入模式，
布置完后
運行效果如下：

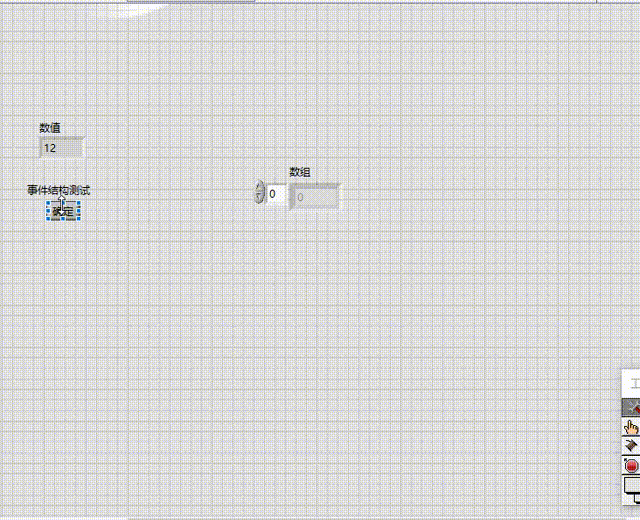

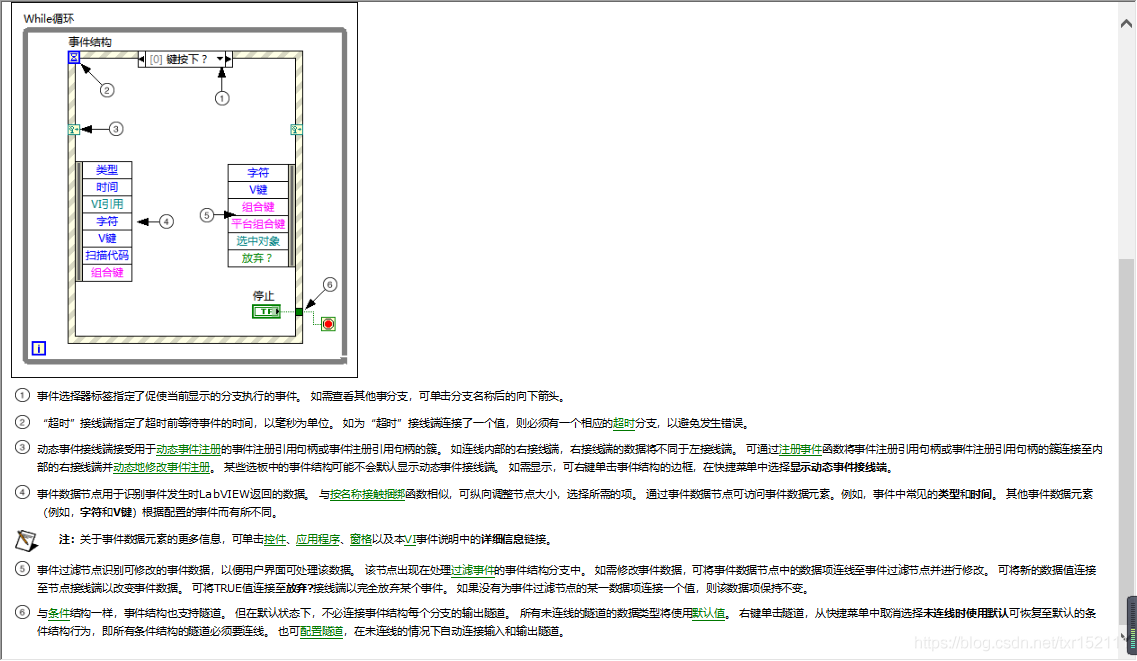

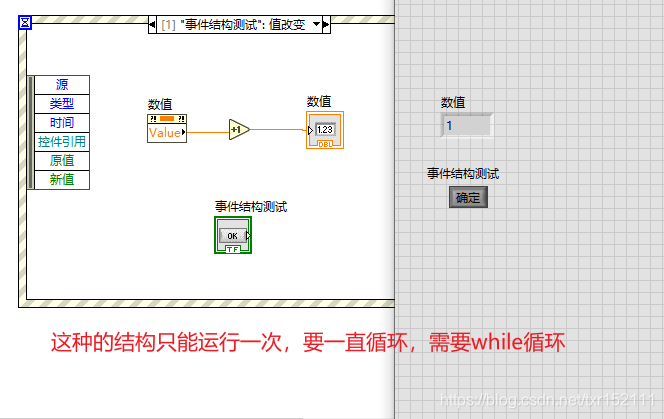

6.4 事件結構
1.新建一個“確定”按鈕，前面板->右擊滑鼠->布爾->確定按鈕

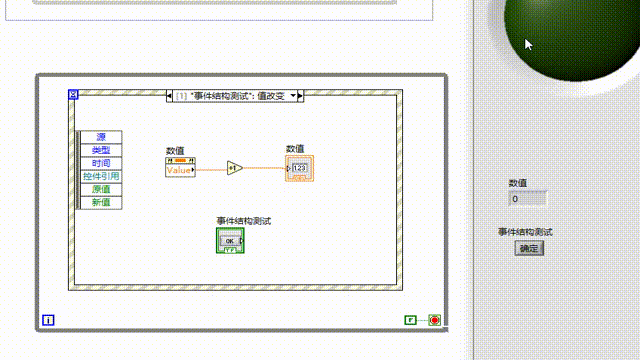

3.創建一個數值，并新建其屬性節點—值
7. 陣列與簇
7.1 陣列
陣列由元素和維度組成，元素是組成陣列的資料，維度是陣列的長度、高度或深度，陣列可以是一維或多維的，在記憶體允許的情況下每一維度可有多達(231) – 1 個元素，
可以創建數值、布爾、路徑、字串、波形和簇等資料型別的陣列，對一組相似的資料進行操作并重復計算時，可考慮使用陣列，陣列最適于存盤從波形采集而來的資料或回圈中生成的資料（每次回圈生成陣列中的一個元素），用戶可從陣列中匯出資料至Microsoft Excel，右鍵單擊陣列，從快捷選單中選擇匯出，可查看匯出位置的選項，
| LabVIEW中的陣列索引從零開始，無論陣列有幾個維度，第一個元素的索引均為零， |
陣列中不能再創建陣列，允許創建多維陣列或創建每個簇中含有一個或多個陣列的簇陣列，不能創建陣列元素為子面板控制元件、選項卡控制元件、.NET控制元件、ActiveX控制元件、圖表、多曲線XY圖、多列串列框的陣列，
幫助檔案里有許多例子，

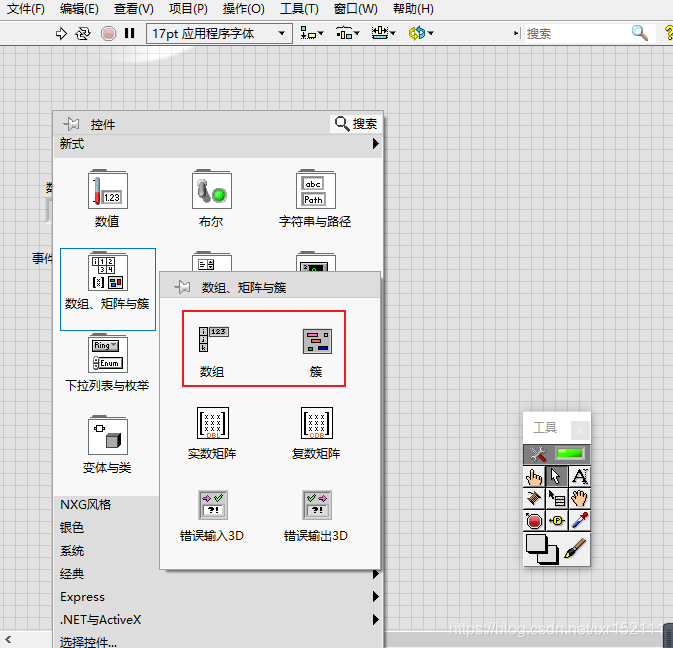

創建一個陣列
| 注: LabVIEW中的陣列函式先按行處理資料，在二維陣列中，先處理行，行索引是主索引，然后處理列，列索引是次索引，在更大的多維陣列中，列索引是最后處理的索引，其它索引均在列索引之前，第一個數字是陣列索引中第一個維度陣列的大小，元素名稱只作為索引識別符號， |

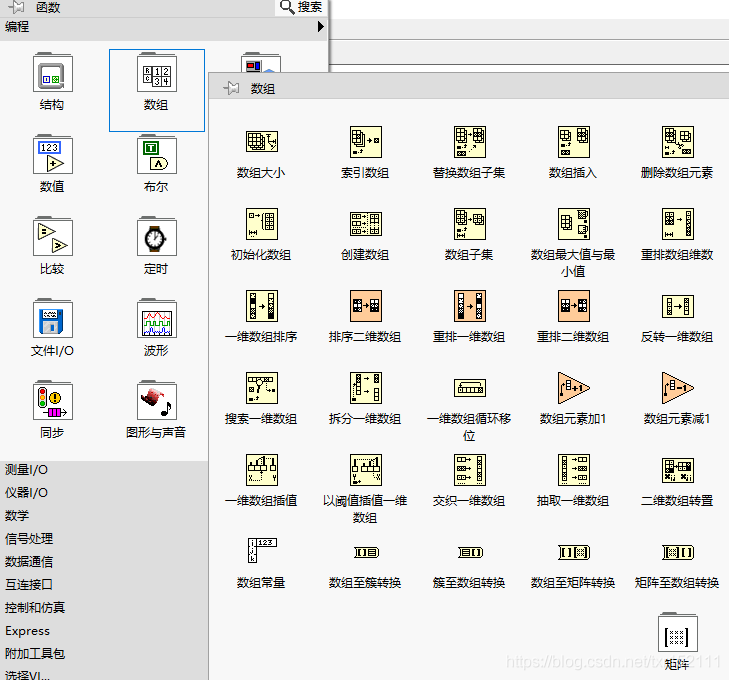

下面試試陣列有關的幾個函式，陣列的函式有很多，具體的可以自己嘗試和查看幫助檔案，
在“陣列大小”函式后創建“顯示控制元件”，如下圖所示：

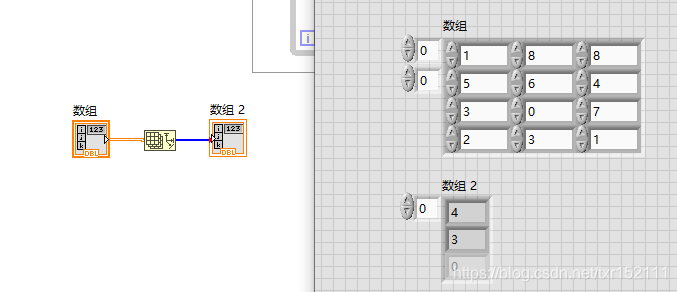

下列影片為“索引”函式演示，切記行列的索引值都是從0開始，
7.2 簇
簇將不同型別的資料元素歸為一組，LabVIEW錯誤簇就是簇的一個例子，它包含一個布林值、一個數值和一個字串，簇類似于文本編程語言中的記錄或結構體，

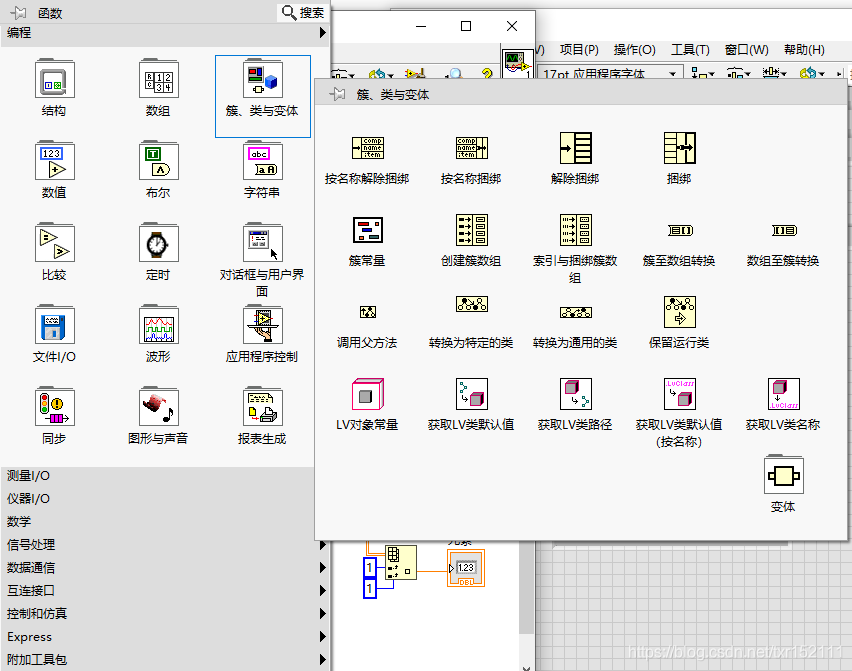

簇的函式也很多

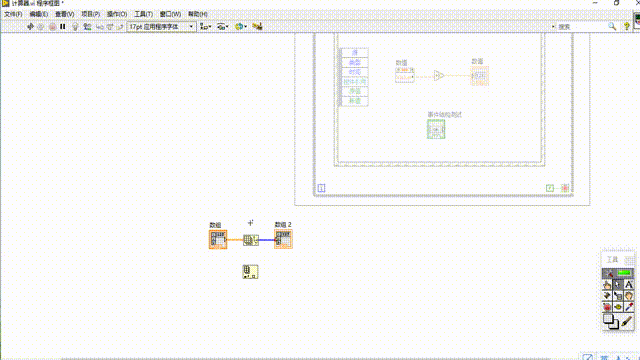

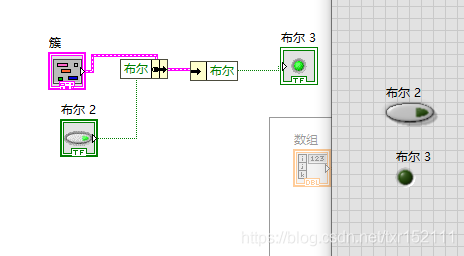

下圖中就是一個小栗子，在簇中“按名稱捆綁“取出“布爾”類，再用布爾2進行賦值，經”按名稱解除捆綁“后，取出布林值，并輸入給布爾3，故布爾2控制布爾3，

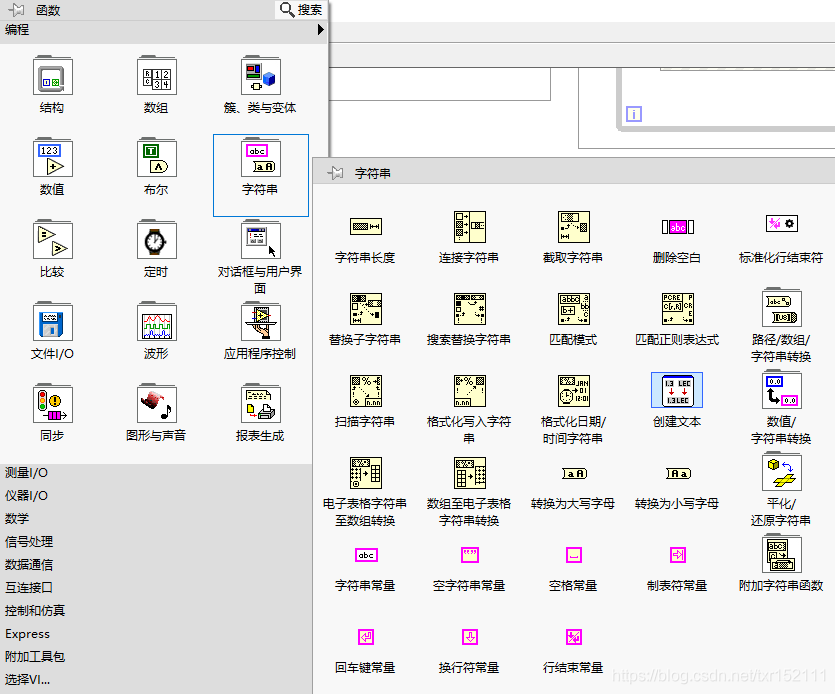

8 字串
8.1 “字串長度”函式
8.2 “連接字串”函式

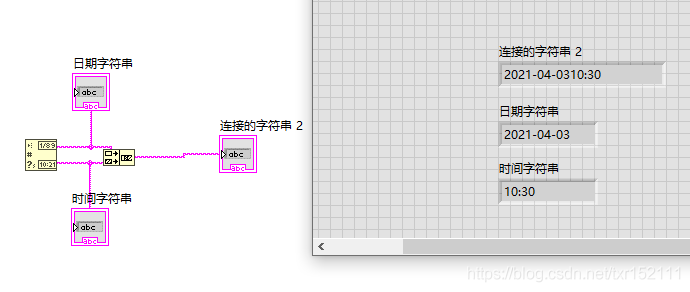

8.3 獲取日期、時間
9.初級計算器
9.1 簡單布局

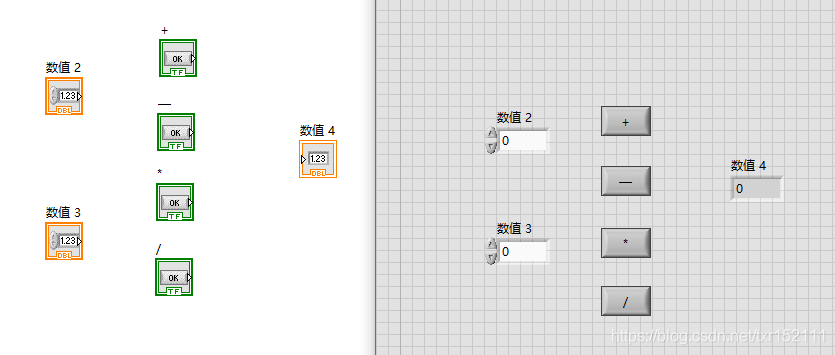

放兩個“數值輸入控制元件“，和一個“數值顯示控制元件”，對變數名進行修改，
放四個按鈕(布爾->確定按鈕)，進行布局
9.2 事件結構
為了持續計算，需要在事件結構上加一個While回圈，

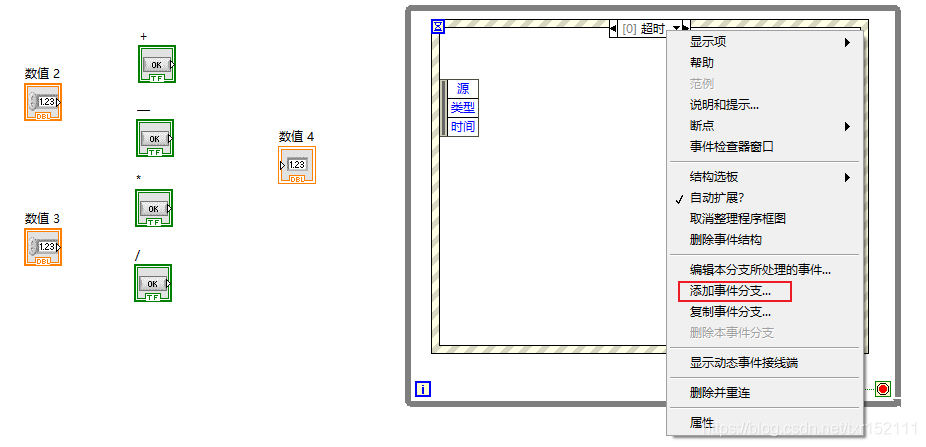

添加事件分支， +、-、*、/

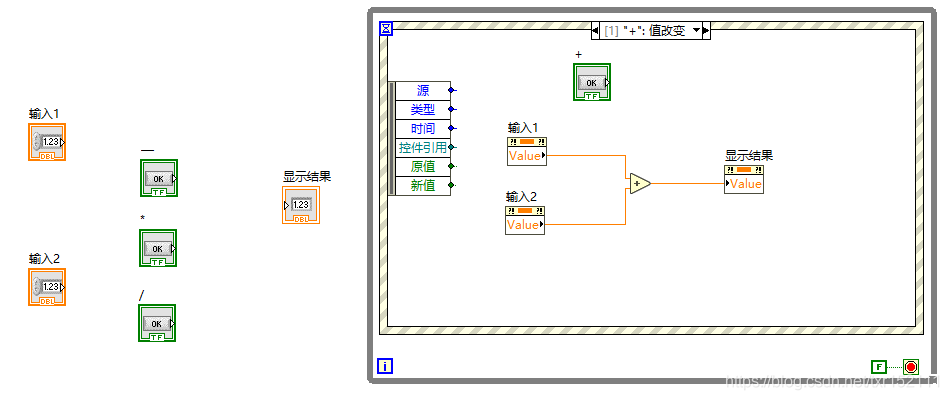

對輸入1和輸入2創建屬性節點-值，實際效果就是參考一下輸入1和輸入2的值，對于顯示結果的屬性節點-值要設定成”寫入“模式，

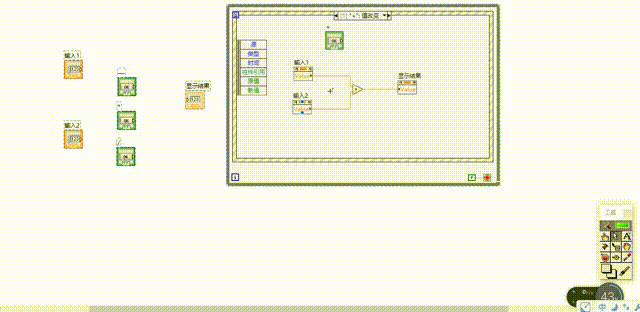

以此類推，設定減法，下面影片演示的方法可能更加簡單，使用復制大法：選中要復制的后按住Ctrl，再用滑鼠拖動，

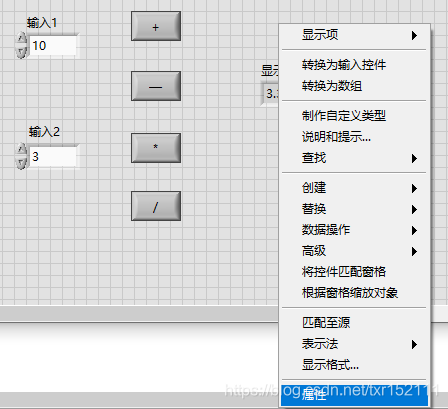

就這樣設定完加減乘除后，計算器的主要功能就完成了，輸出的結果格式是可以調整的，在屬性中，

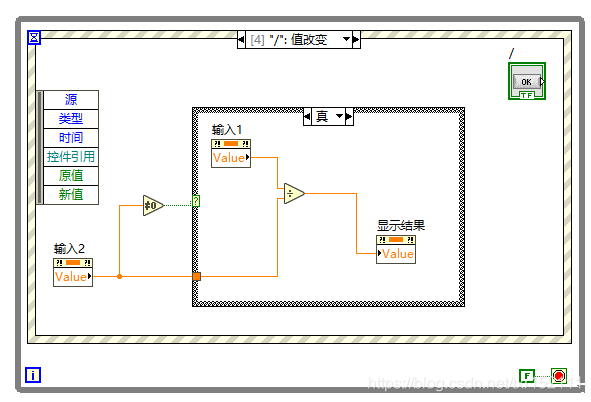

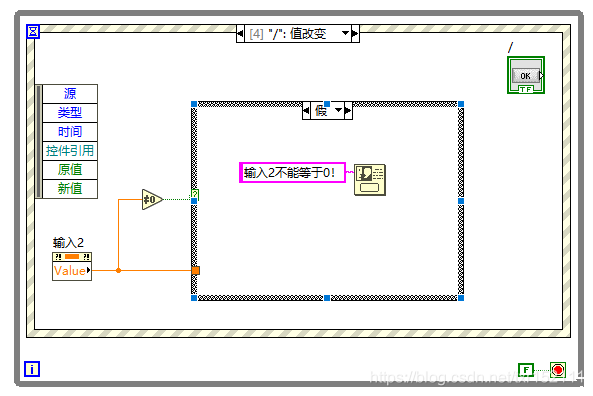

在除計算中，除以0時不允許的，盡管默認的結果是Inf，這里加一個提示，用到的是條件判斷，
至此，簡易版的計算器已經設計完成，
10 中級計算器

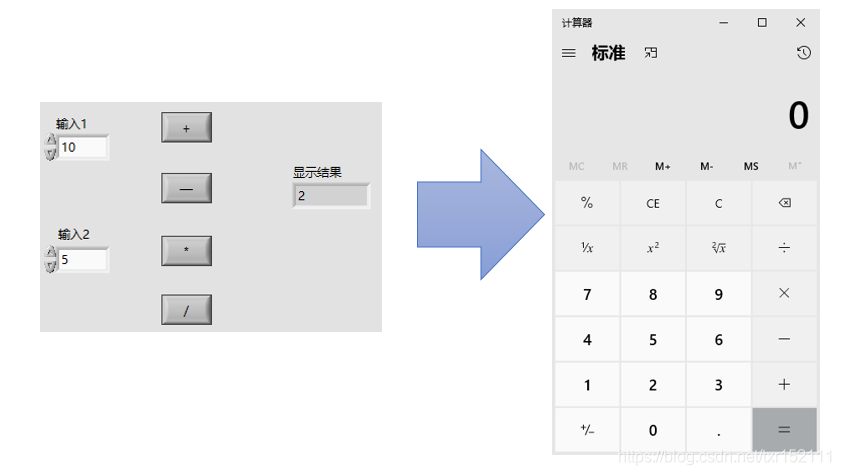

在這一節，主要想要使計算器變成這種按鈕式的，
10.1 布局

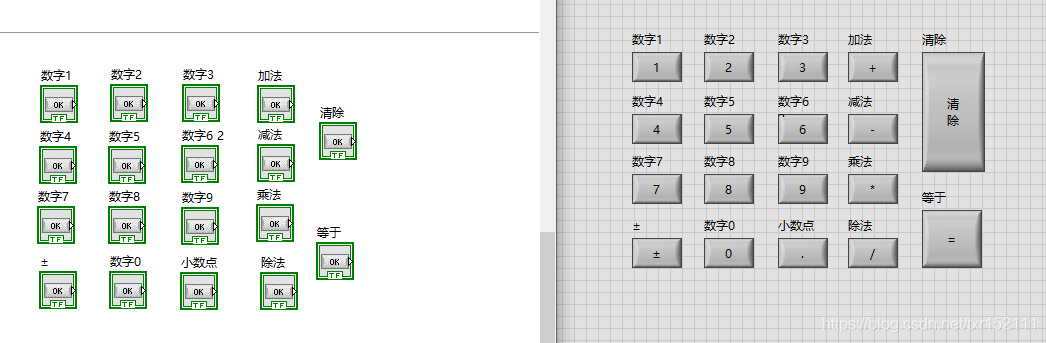

使用布爾確定按鈕，并修改名稱和標簽，
10.2 事件結構和While回圈
在事件結構上套入while回圈

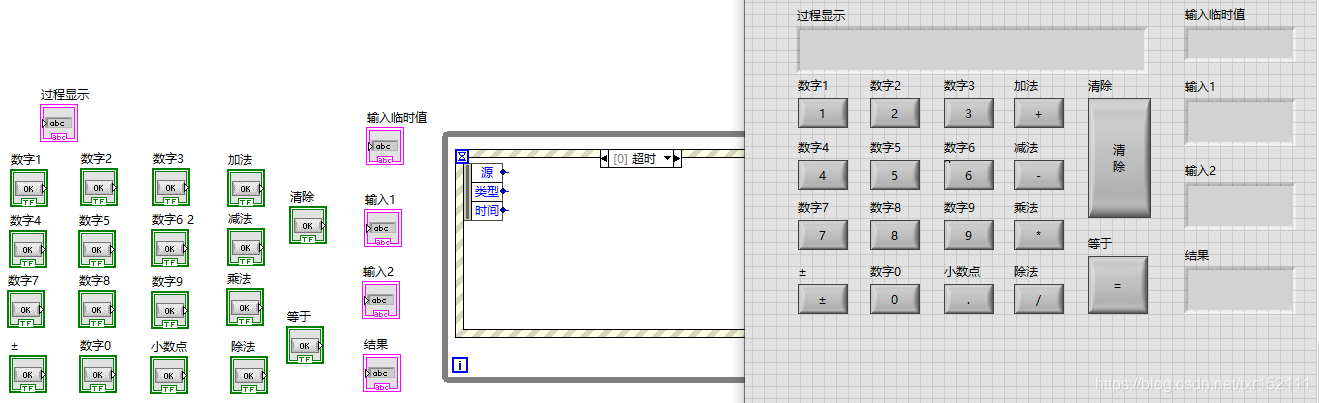

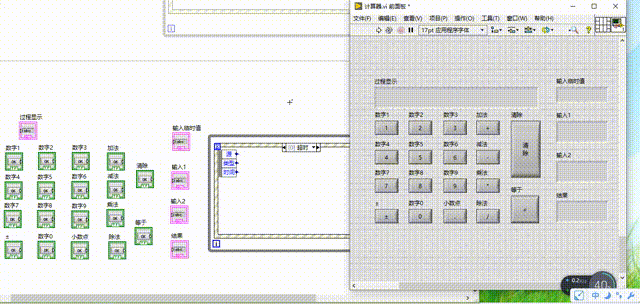

在前面板放入若個字串顯示控制元件，改名為“輸入1”、“輸入2”、“結果”、“程序顯示”、“輸入臨時值”

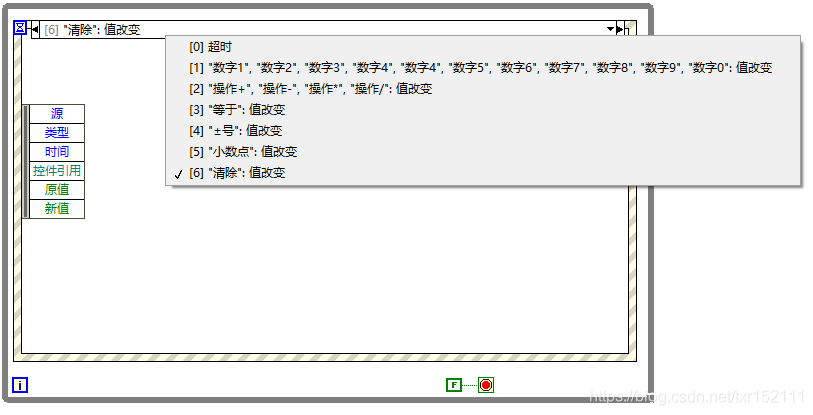

10.3 添加事件分支
這里數字有0~9，一個數字一個分支的話太過于龐大，故放在一個事件分支，

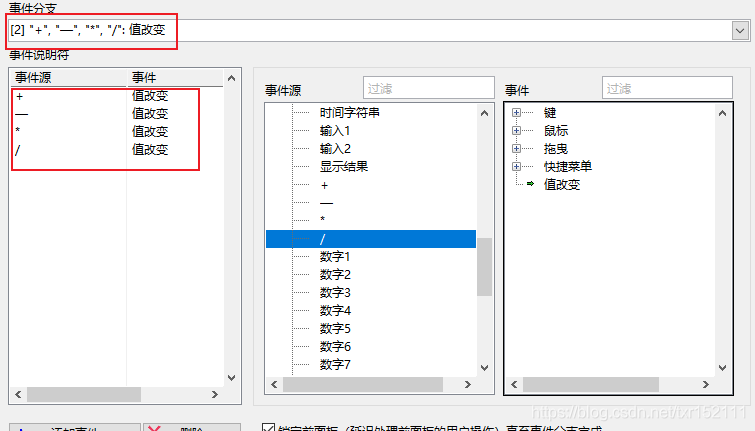

同樣地，把加減乘除放在一個事件分支里，
同樣地，對其他的元素添加事件分支，
10.4 數字按鈕值

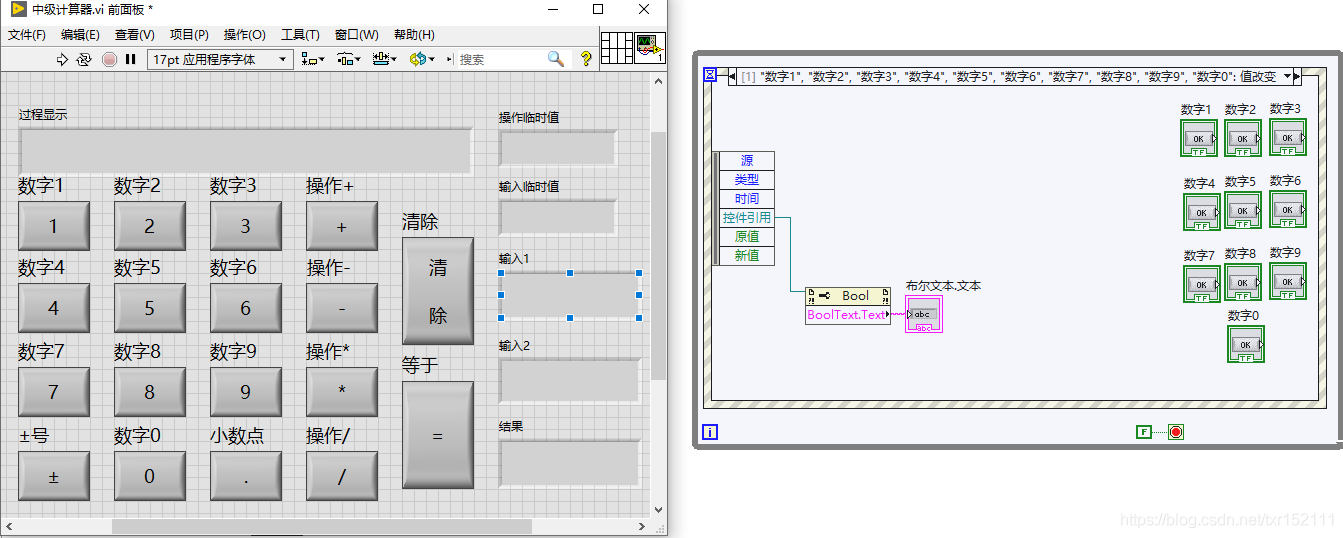

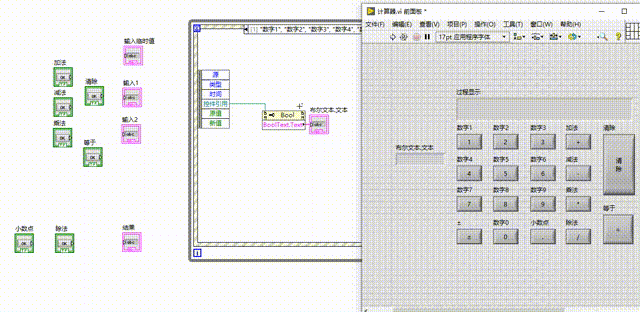

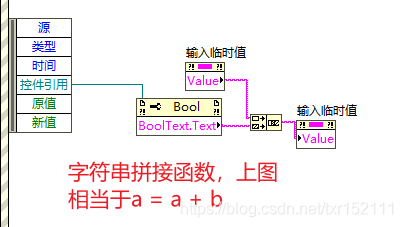

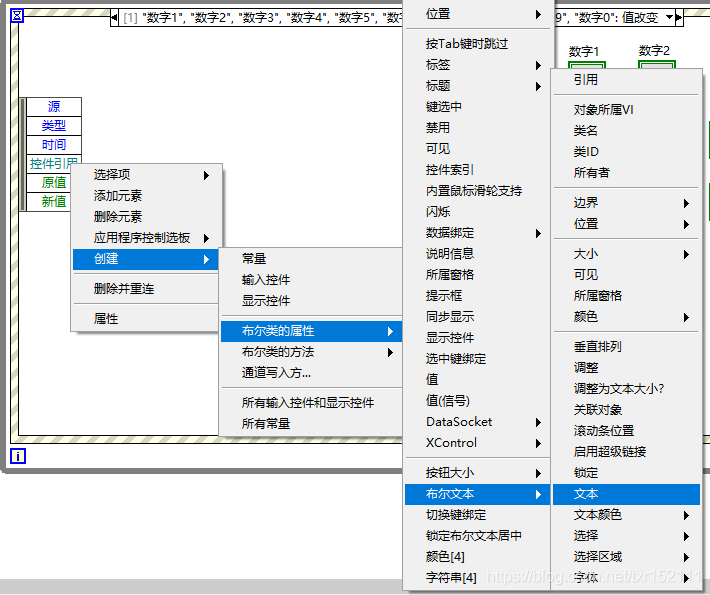

利用“參考控制元件”，獲取按鈕里的文本，如0、1、2、3......
創建''輸入臨時值“的屬性節點-值，并且轉為”寫入模式“，
‘

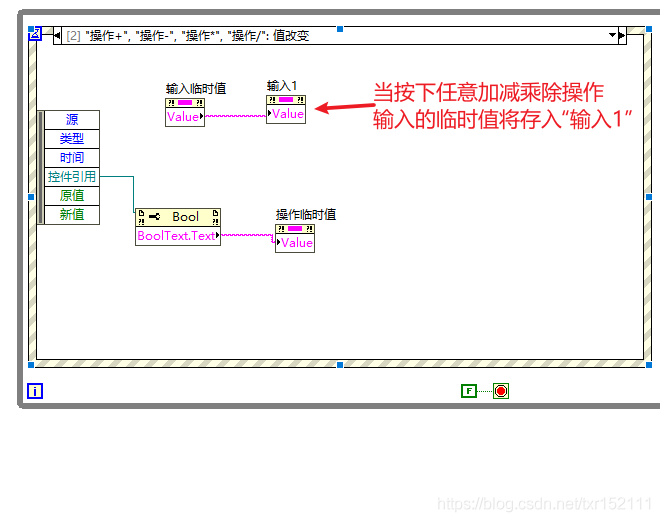

10.5 運算操作

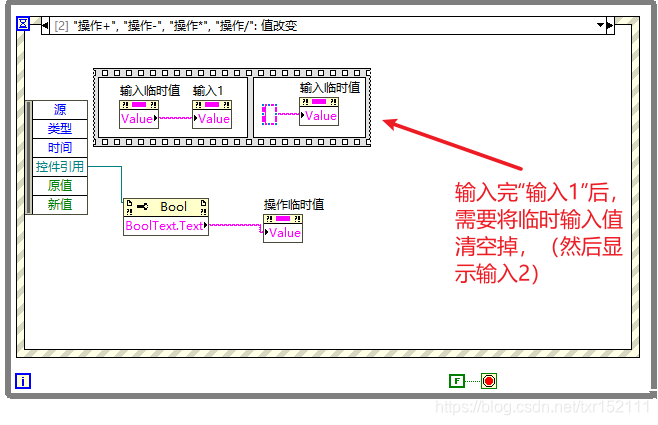

用完輸入臨時值，需要將臨時輸入值清空，這里使用”平鋪結構“，

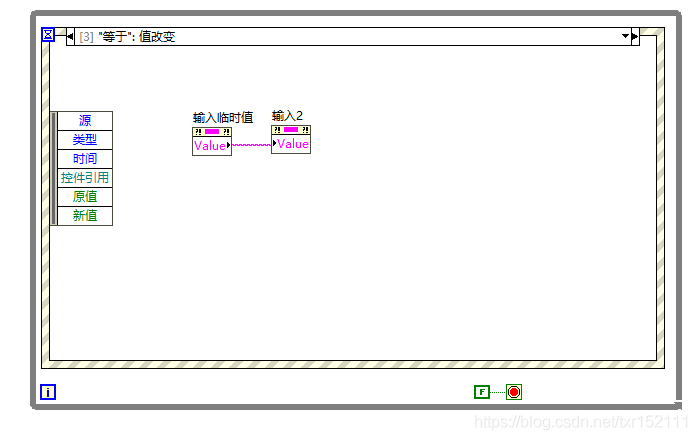

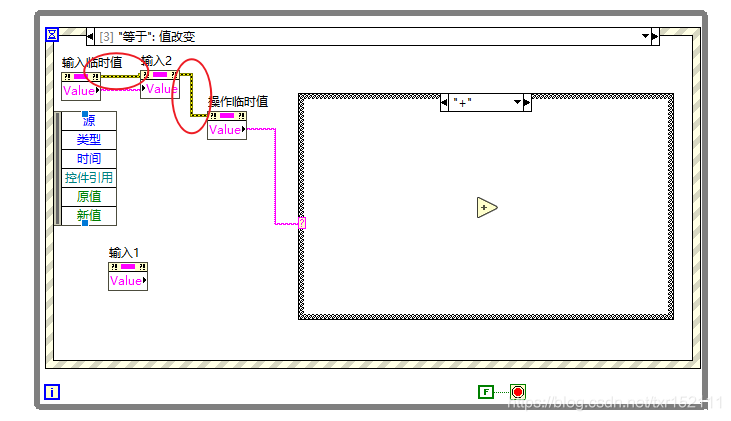

然后按”等于“，將”臨時輸入值“載入”輸入2“ ，

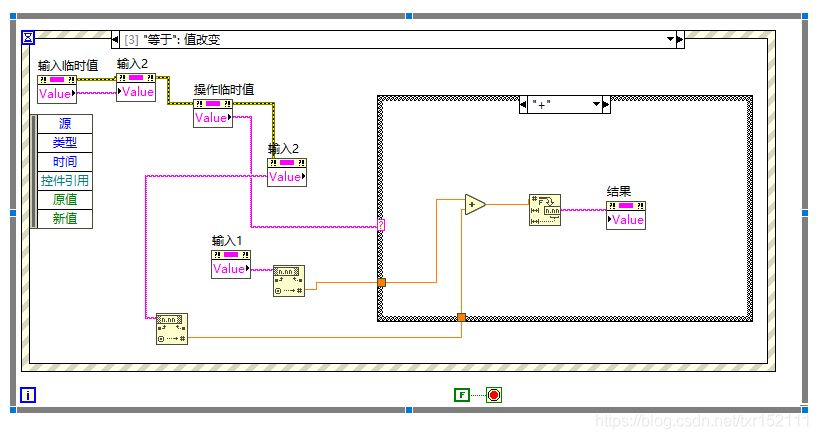

先把”輸入臨時值“放入”輸入2“中去，然后在判斷是什么操作（加減乘除），為了實作這個順序，使用錯誤輸出連接起來，這里添加”條件結構"，并添加"+"、”-“、”*“、”/“分支，

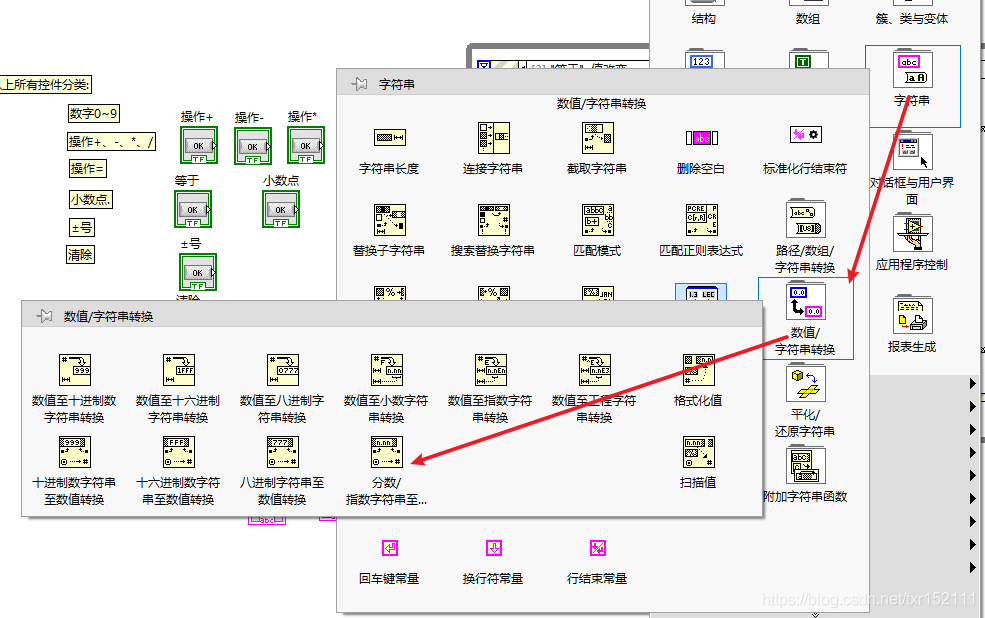

在進行運算的時候，由于數值屬于字串型別，要先進行型別轉換，
在完成加運算后，需要將數字轉換為字串，然后在”結果“中顯示，
每次運行，希望顯示里都是空白的，故可以先初始化所有的值，
把加減乘除補充完整，可以使用”替換“小技巧，
10.6 程序顯示

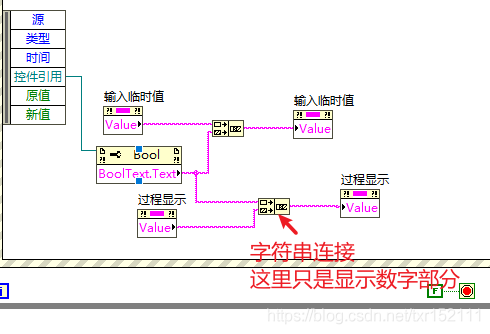

輸入的數字顯示，

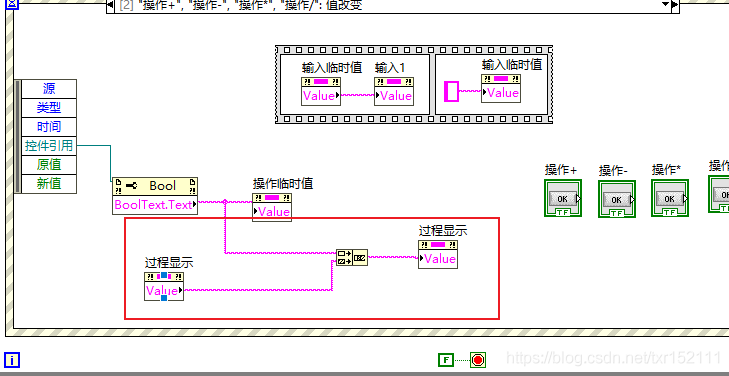

加減乘除運算子號顯示，

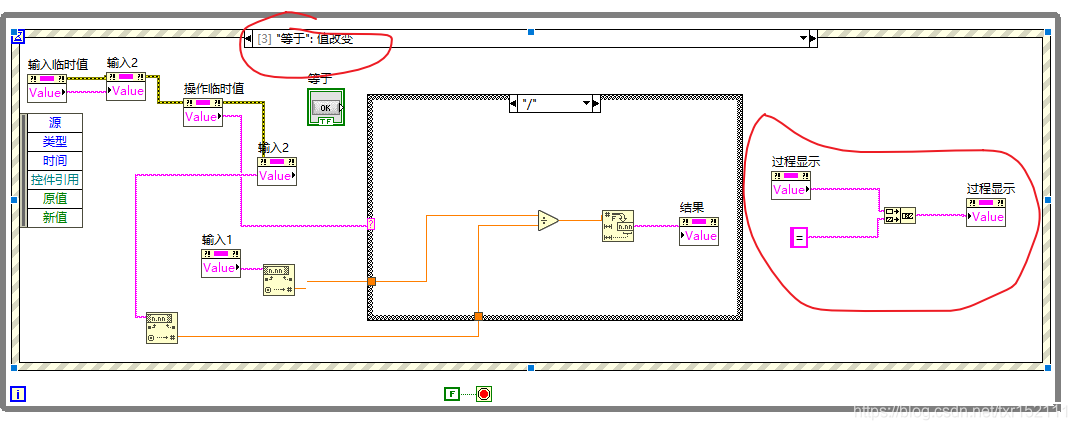

等于號的現實 由于等于號就一個，為簡化程式圖，使用字串常量，而不再是獲取按鈕的文本，
然后把加減乘除的結果載入進去，

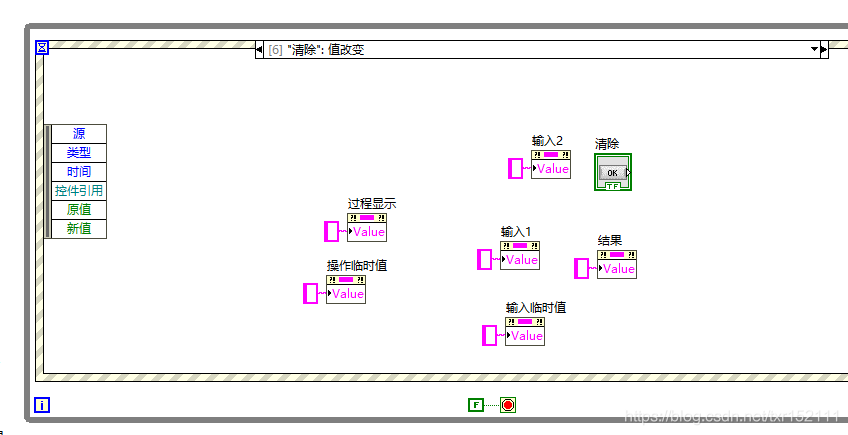

10.7 清除
咳咳咳，剛剛尷尬地發現自己的“顯示 ”是從右往左輸入的，主要原因是“字串拼接”的介面順序出現了倒置，自行調整即可，下圖為正確的，（原本沒注意接上面接下面區別的問題）
10.8 小數點

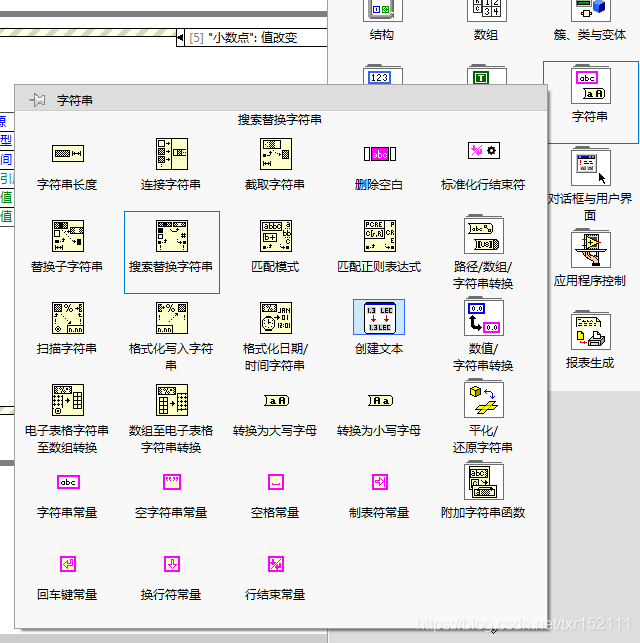

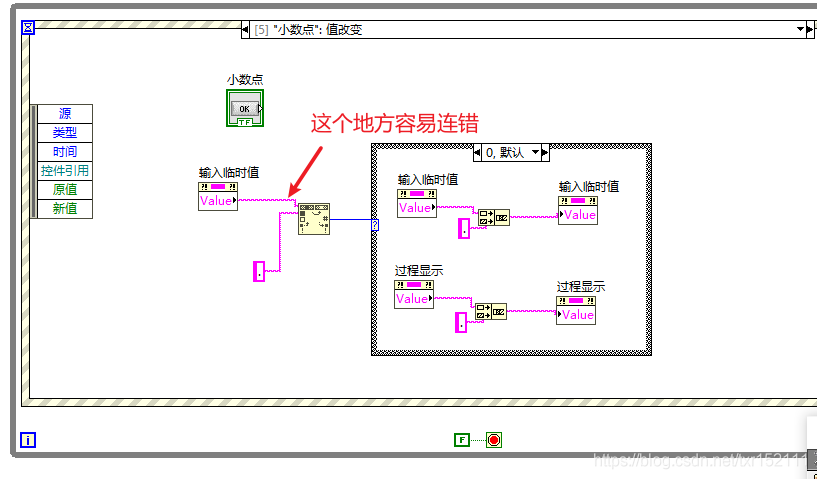

由于小數點只能有一位，在輸入之前需要看看之前是否有小數點，使用字串函式“搜索替換字串”，
10.9 正負號

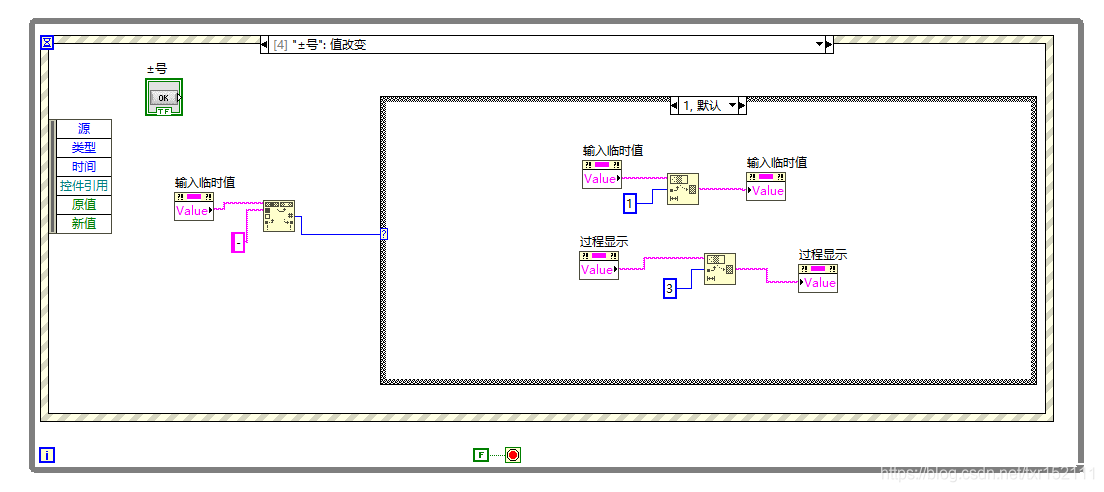

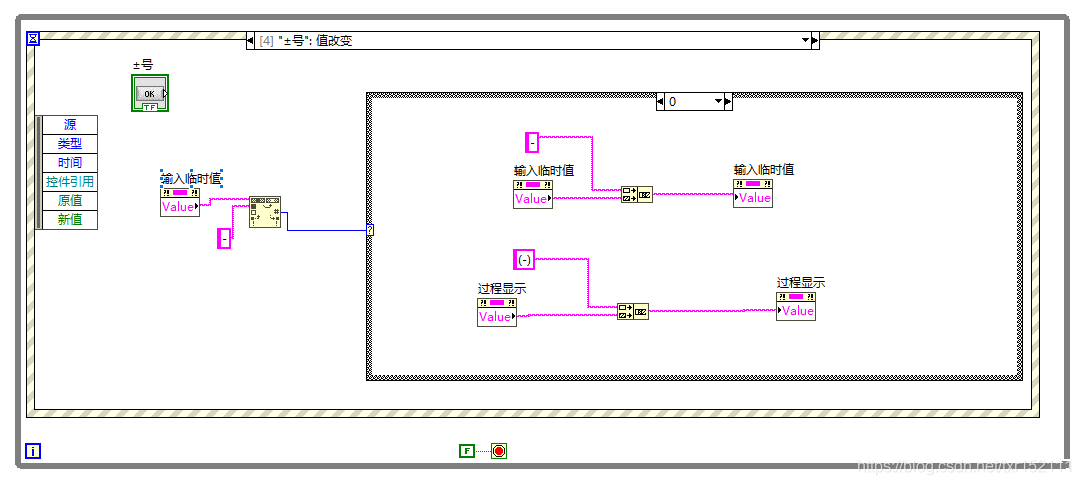

設定對應的正負號變化，圖中當檢測到輸入臨第一個字符負號個數為1時，通過對偏移量的截取實作將復數變為正數，當檢測到臨時輸入值第一個字符負號個數為0時，則通過增加負號實作正數向負數的轉換，注意：在增加負號的程序中要將負號增加到數字之前，否則在除錯的程序中無法實作多次連續的正負號變換，
初級、中級計算器源檔案下載：
https://wws.lanzous.com/i7Pbhnn4axi
密碼:d0cd
