河南科技學院實驗報告
目錄
- 一、實驗目的
- 二、實驗器材
- 三、實驗內容和步驟
- 四、心得體會
一、實驗目的
學會使用示波器、信號發生器、萬用表測量由二極管組成的簡單檢波和鉗位電路的輸出波形和相關特性引數，
二、實驗器材
信號發生器、示波器、實驗箱、二極管、電位器、電阻、實驗電路板，
三、實驗內容和步驟
-
按圖1分別連接相關實驗電路，二極管信號和電阻阻值可以自選搭配，
-
按圖1搭配連接電路分別畫出電路輸出的波形，并結合輸入波形和電阻輸出波形算出二極管正向和方向導通電壓，
-
結合輸入信號波形和二極管兩端輸出信號波形，找波形最高點和最低點判斷出電阻上輸出電壓值，

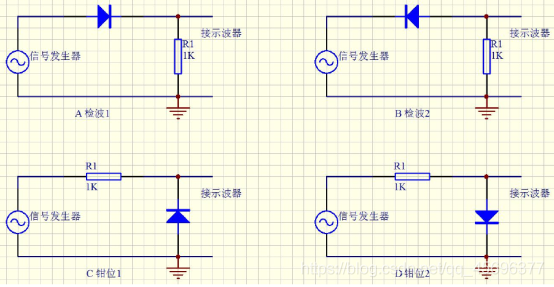

圖1 二極管檢波和鉗位電路

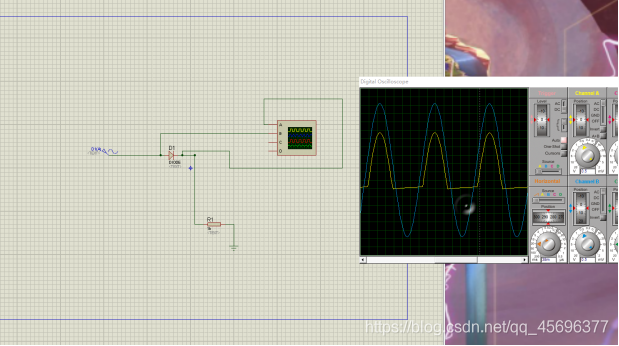

圖1 A檢波1仿真電路圖如圖2所示：

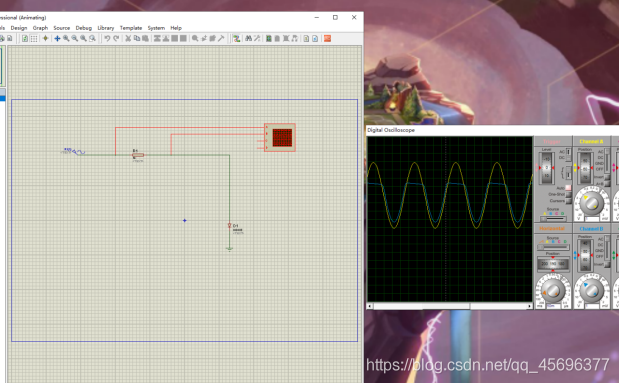

圖2 A檢波1仿真電路圖
圖1 A檢波1實測電路及波形圖如圖3所示：

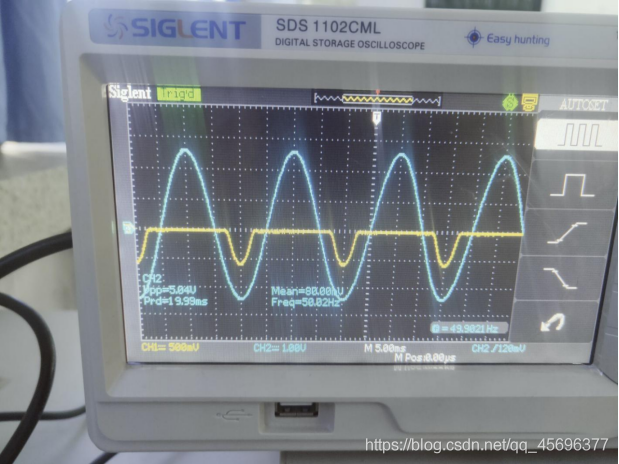

圖3 A檢波1實測電路及波形圖
資料分析：信號發生器頻率為：4Hz，幅度為：4；電阻R1=1000歐；輸入電壓：0.5mv，輸出電壓：0.5mv
圖1 A檢波2仿真電路圖如圖4所示：

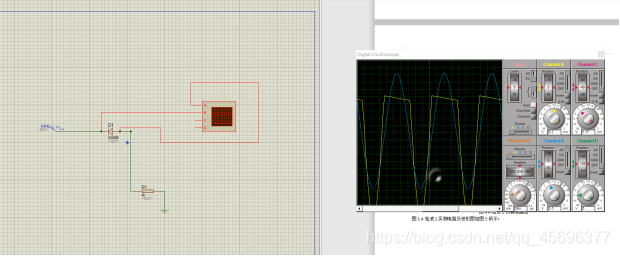

圖4 A檢波2仿真電路圖
圖1 A檢波2實測電路及波形圖如圖5所示：

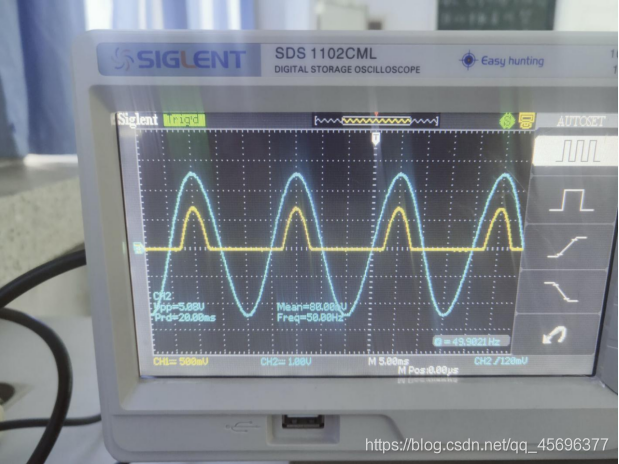

圖5 A檢波2實測電路及波形圖
資料分析：信號發生器頻率為：4Hz，幅度為：4；電阻R1=1000歐；輸入電壓：0.2mv，輸出電壓：0.5mv
圖1 A鉗位1仿真電路圖如圖6所示：

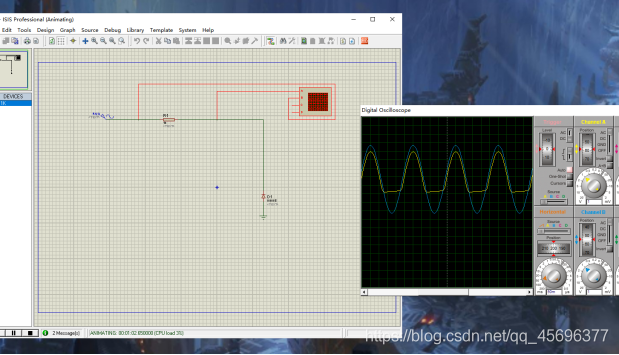

圖6 A鉗位1仿真電路圖
圖1 A鉗位1實測電路及波形圖如圖7所示：

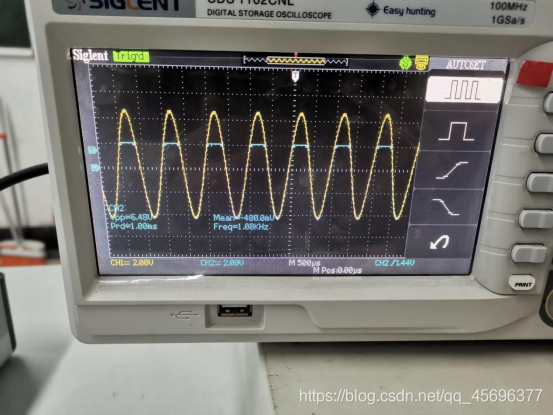

圖7 A鉗位1實測電路及波形圖
資料分析：信號發生器頻率為：4Hz，幅度為：4；電阻R1=1000歐；輸入電壓：1mv，輸出電壓：1mv
圖1 A鉗位2仿真電路圖如圖8所示：
圖8 A鉗位2仿真電路圖
圖1 A鉗位2實測電路及波形圖如圖9所示：

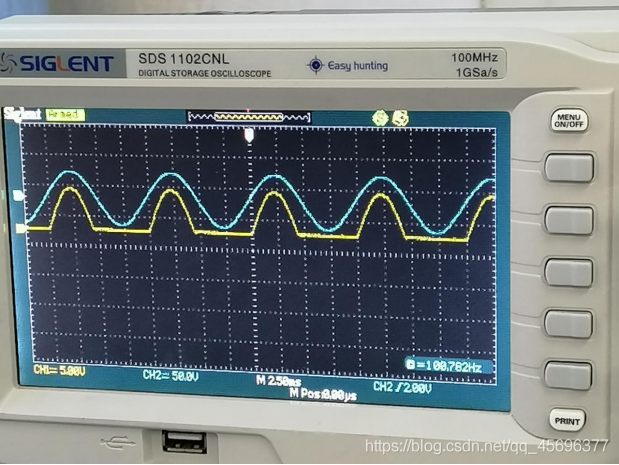

圖9 A鉗位2實測電路及波形圖
資料分析：信號發生器頻率為：4Hz，幅度為：4；電阻R1=1000歐；輸入電壓：1mv，輸出電壓：1mv
四、心得體會
這是我的第一次模電實驗，通過這次實驗，我對二極管特性有了更加深刻的了解，我由一開始的僅僅在書面上的淺顯了解，到最后的理論與實踐雙雙精通，這中間的學習與合作動手經驗非常的寶貴，接下來的電路實驗，我很期待自己的進步，
