Proteus 8仿真以及C51單片機廣告燈的設計（C語言）實體
一、 廣告燈程式編譯
二、 Proteus8 仿真
三、 開發板除錯
四、 注意事項
一、 廣告燈程式編譯
-

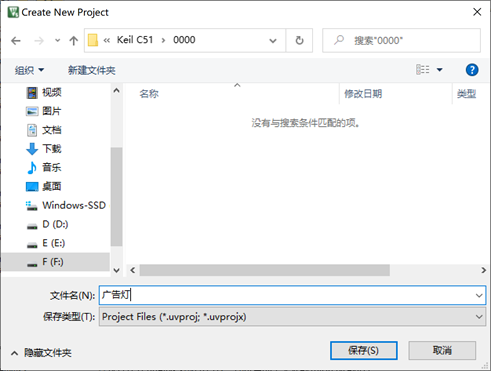

打開Keil uVision 5新建工程
-

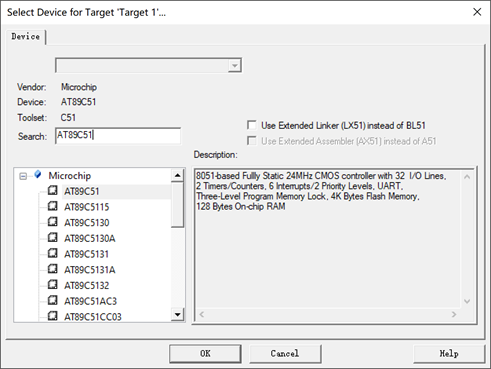

搜索AT89C52芯片并點擊OK
-

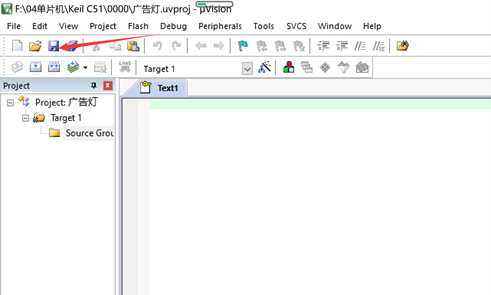

打開撰寫界面并新建文本
-

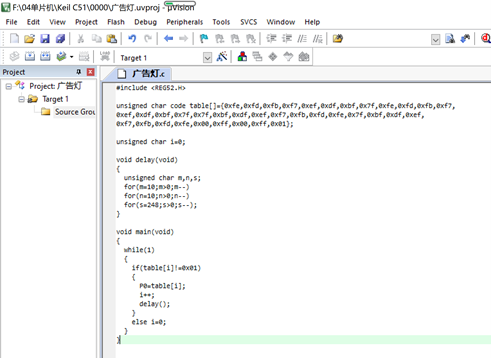

撰寫C語言程式并保存.c檔案
-

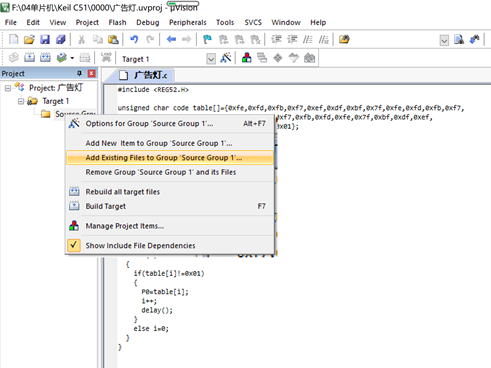

添加工程檔案
-

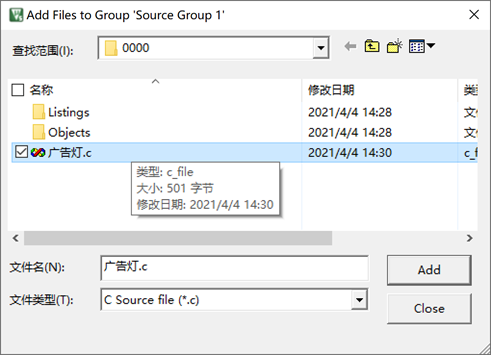

在此目錄下會彈出.c檔案，點擊“廣告燈.c”然后點擊“Add”→“Close”
-

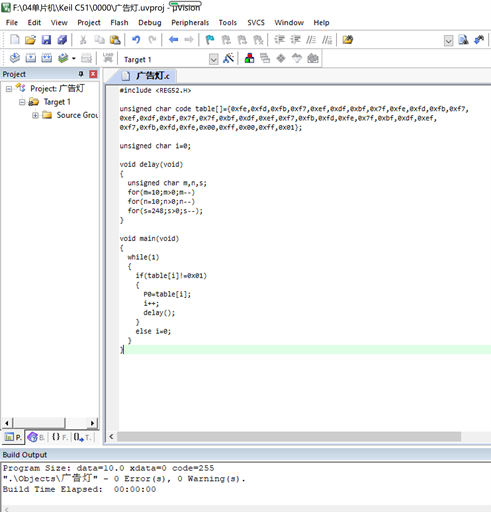

編譯無報錯
-

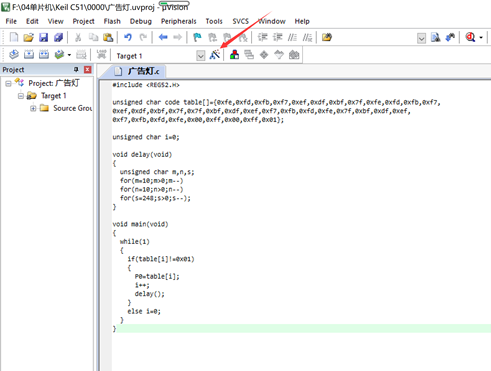

編譯hex檔案：

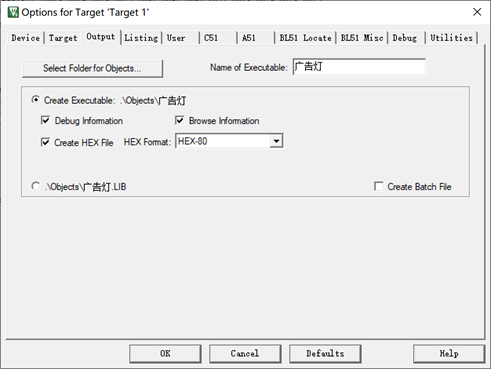

選擇output并勾選 Create HEX File,左上方可以命名hex檔案，
- 編譯當前檔案生成hex檔案（保存在Objects檔案夾中）
二、 Proteus仿真

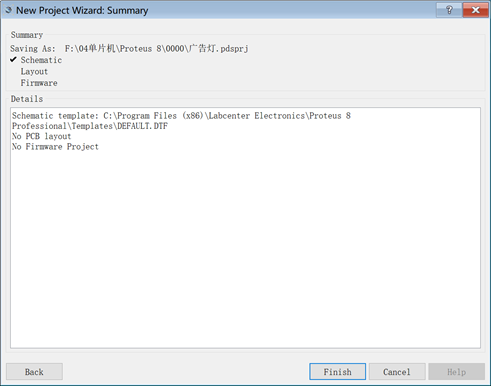

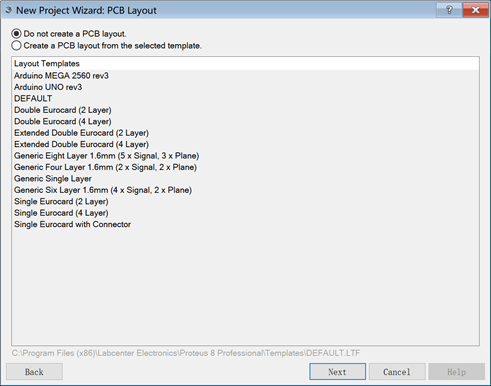

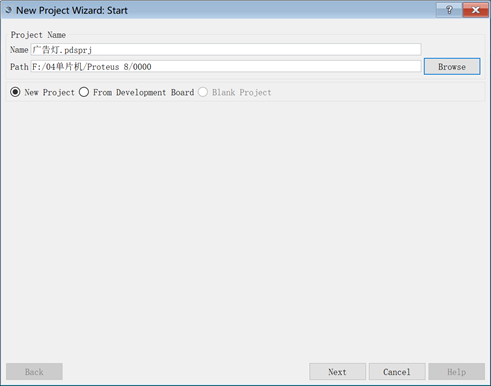

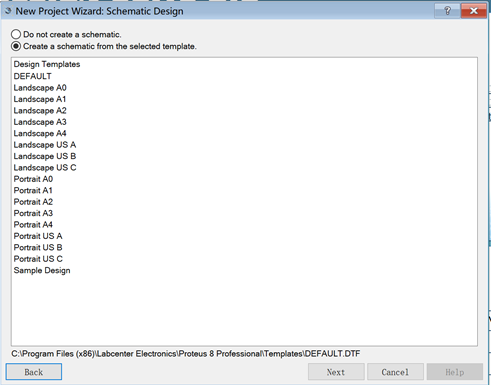

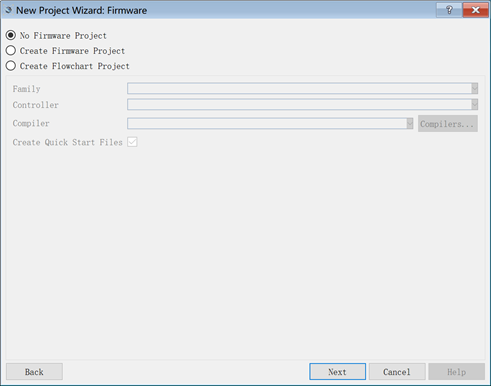

- 新建專案步驟如下：
-

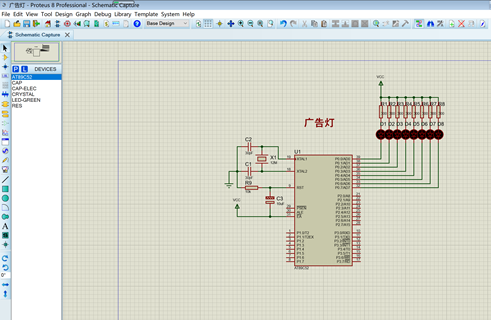

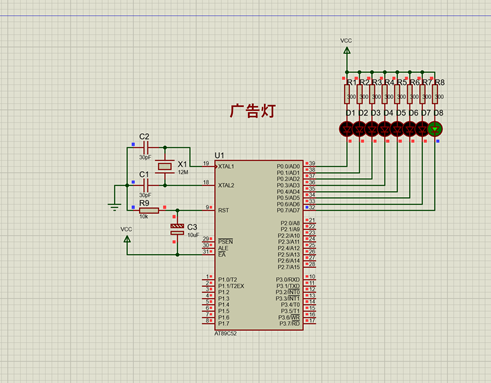

設計仿真原理圖
-

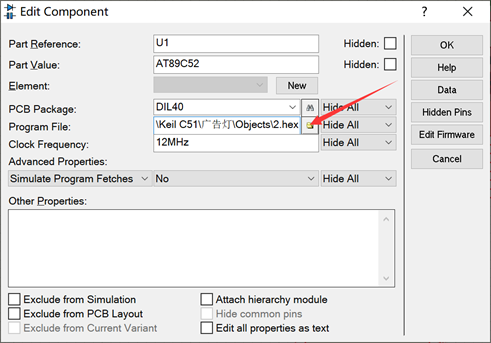

雙擊89C52添加hex檔案
-

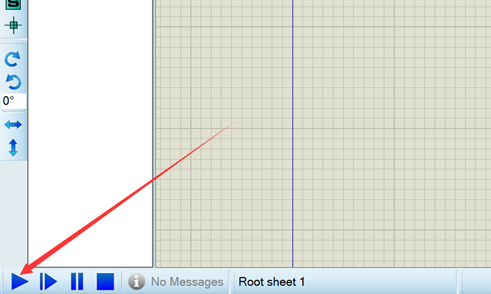

點擊右下角按鈕進行仿真
-
廣告燈成功點亮

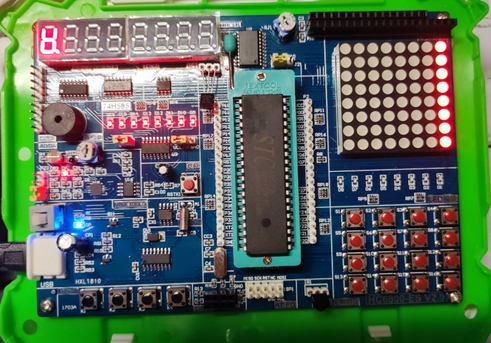

三、 開發板除錯
1． USB連接并打開開發板開關；

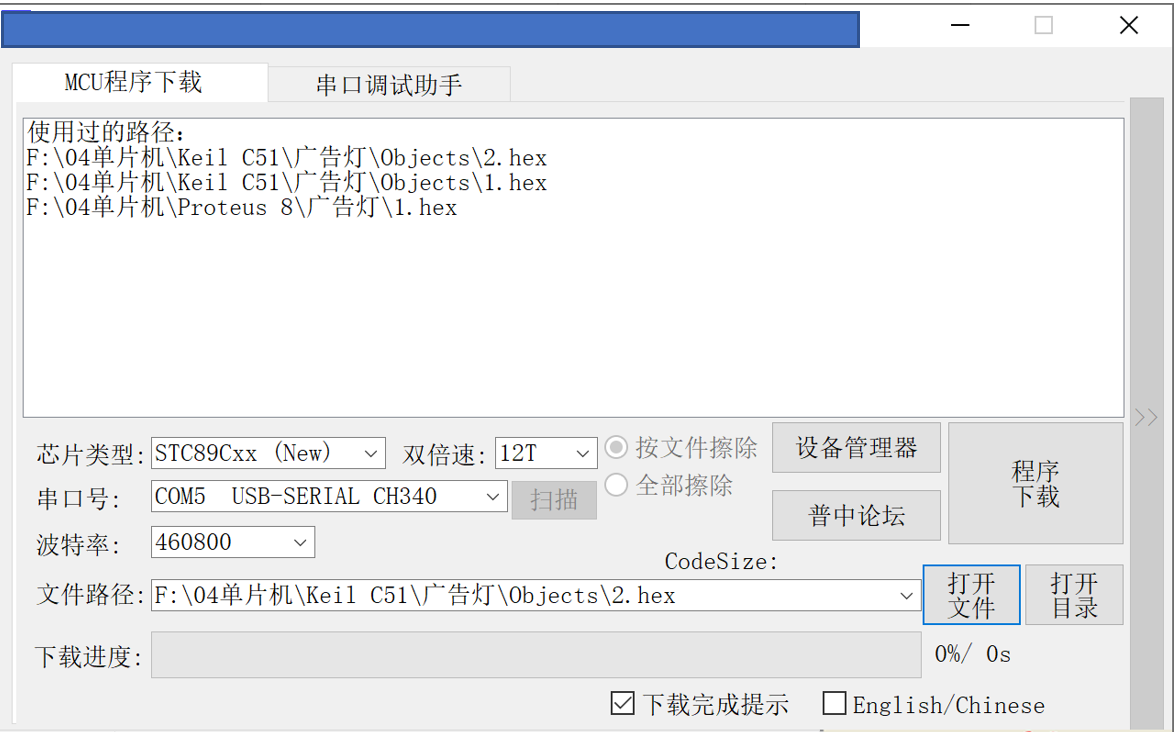

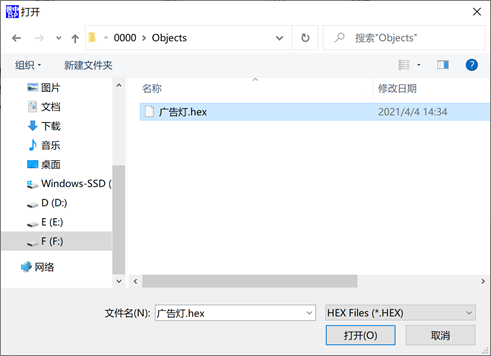

2． 運行燒錄軟體，打開hex檔案，并下載程式，

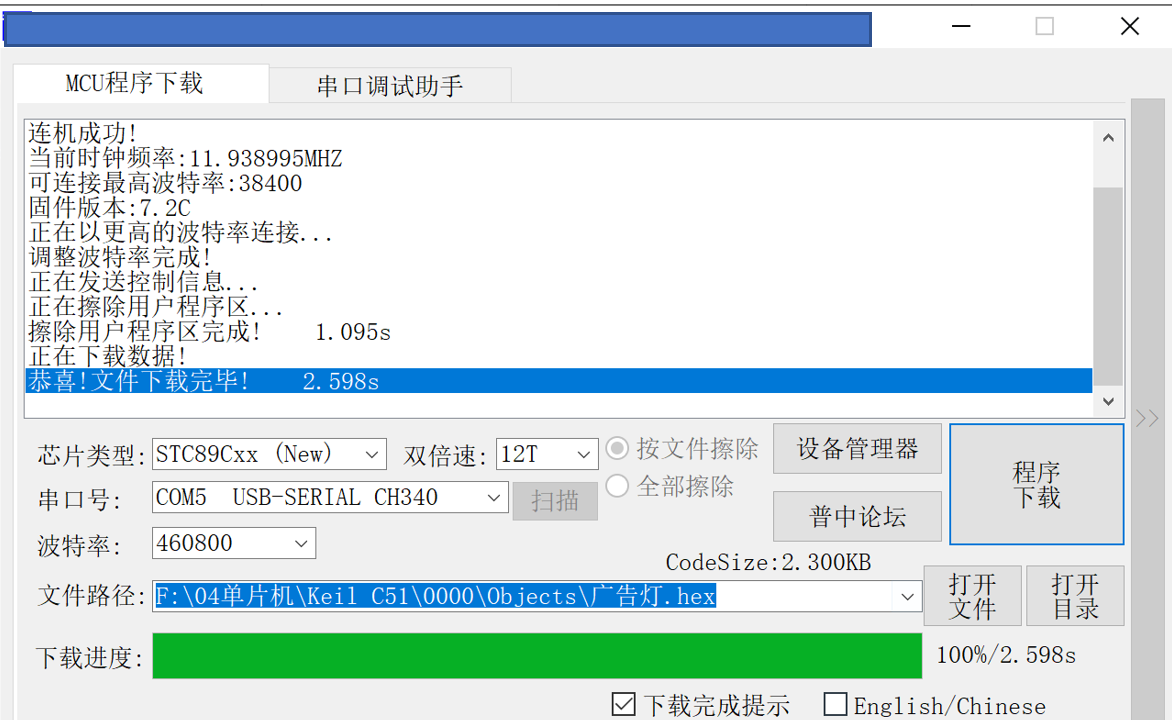

3． 完成，
四、 注意事項：
Proteus軟體只能在英文目錄下仿真運行，電腦用戶名為中文可能導致報錯，如下操作可以解決改問題：
在硬碟的根目錄新建立一個檔案夾“temp”，例如在C盤建立C: \temp

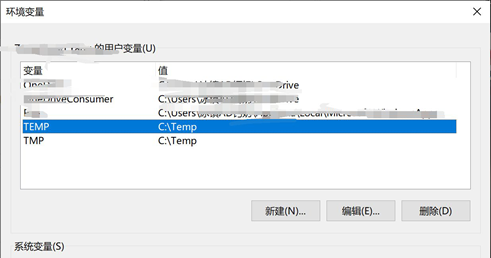

然后右鍵點我的電腦->屬性->高級->環境變數,然后會看到兩個變數設定視窗:一個是你自己的變數，一個是系統變數，修改當前用戶的變數(就是上面的視窗里的)，
找到變數TEMP編輯為你剛才新建的目錄(例如C:\temp)
找到變數TMP編輯為你剛才新建的目錄(例如C:\temp)
如果沒有就新建一個，最后確定就可以了，
