兩塊stm32仿真protues串口通信程式

這是本人一個作業，卻整整花了兩天時間才搞完，因為網上關于stm32的仿真很少，所以應該是網上第一份protues兩塊單片機實作串口互動的程式，實在是值得紀念一下，
前文提要，由于protues仿真庫函式bug太多，所以采用暫存器的初始化版本原作者
后面會發原程式下載地址
首先我們知道串口互動程式需要uasrt初始化，這邊采用的是原子哥的例程實驗四的初始化，這個可以自行參考資料，這邊就不放代碼圖了，
led和key配置，這邊放兩個的.h代碼就好

//led.h
#define LED5 PBout(4)// PB4
#define LED4 PBout(5)// PB5
#define LED3 PBout(6)// PB6

void LED_Init(void);//初始化

//key.h
#define KEY0  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10)//讀取按鍵0
#define KEY1  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)//讀取按鍵1
#define KEY2  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12)//讀取按鍵2
#define KEY3  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)//讀取按鍵3
#define KEY4  GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_14)//讀取按鍵4



#define KEY0_PRES 	1	//KEY0按下
#define KEY1_PRES	  2	//KEY1按下
#define KEY2_PRES 	3	//KEY2按下
#define KEY3_PRES 	4	//KEY3按下
#define KEY4_PRES 	5	//KEY4按下

這兩個初始化程式也是原子哥的，可以自行找代碼參考如何實作，

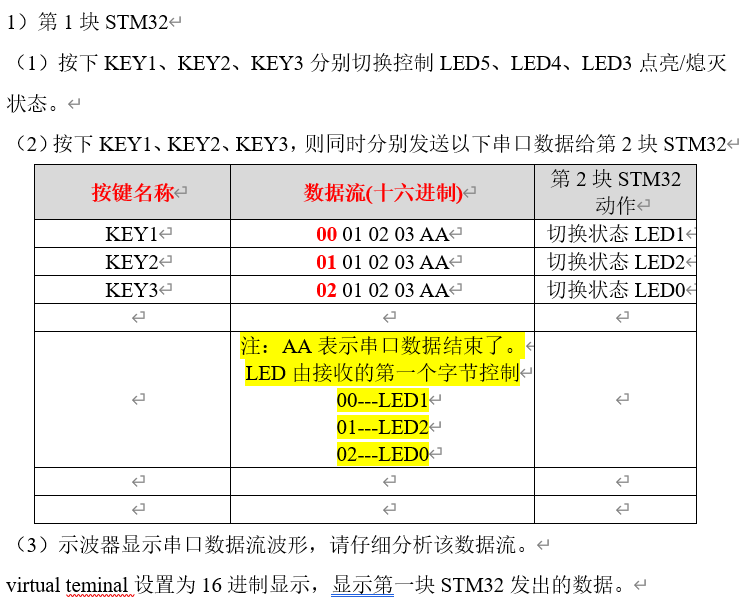

這個是作業內容，但是問題是如何實作
按鍵控制實作比較簡單，如何實作發送信號和接收信號是一個問題
首先必須知道usar的函式是如何實作，這邊就介紹我們需要的發送和接收就好，

//USART_SenData
void USART_SendData(USART_TypeDef* USARTx, uint16_t Data)
{
  /* Check the parameters */
  assert_param(IS_USART_ALL_PERIPH(USARTx));
  assert_param(IS_USART_DATA(Data));

  /* Transmit Data */
  USARTx->DR = (Data & (uint16_t)0x01FF);
}
//例子
//USART_SendData(USART1, 0x00);
//發送0x02

0x02就是十六進制，0x02=00000010，這里我也不多贅述了，
這邊還有一個關鍵點，很多人可能發送資料只會發一個資料，例如：

USART_SendData(USART1,0x00) ;
USART_SendData(USART1,0x01) ;
USART_SendData(USART1,0x02) ;         這樣通過上位機收到的只是02并不是00 01 02

因為資料還來不及發送，資料就被后面來的資料覆寫了，所以收到的資料是02，不是00 01 02

USART_SendData(USART1,0x00) ;
delay_ms(1);
USART_SendData(USART1,0x01) ;
delay_ms(1);
USART_SendData(USART1,0x02) ;
delay_ms(1);                                      這樣收到的才是00 01 02

這個是個蠢辦法，但是由于本人也還沒理解那么多，就先用著，后面鏈接就是參考來源，里面有一個更好的設定辦法，
參考
然后是接收函式

USART_RX_BUF[0]==0x02；
//當第一個字符為0x02時

這個函式我也放個鏈接個需要的同學參考
STM32通過串口控制LED閃爍或者呼吸效果
這邊也有一個問題，由于protues仿真只能讀取第一一個字符，所以后面除錯程序我基本都是使用串口模擬器，讓計算機來除錯，
然后是主函式的東西，由于我寫的比較亂就放出一個給別人參考后面放源程式鏈接給同學，

int main(void)
 {
	 vu8 key=0;
	u8 t;
	u8 len;
	u16 times=0;

	Stm32_Clock_Init(9); //系統時鐘設定
//	delay_init();	    	 //延時函式初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 設定中斷優先級分組2
uart_init(9600);	 //串口初始化為9600
LED_Init();		  	 //初始化與LED連接的硬體介面
 KEY_Init();

	for(t=0;t<10;t++)
	{
		Array[t]=t;
	}

	while(1)
	{
if(USART_RX_BUF[0]==0x01)
{
hxf_delay_s(10);
LED4=!LED4;
hxf_delay_s(10);
		USART_SendData(USART1, 0x01);
hxf_delay_s(10);
		USART_SendData(USART1, 0x01);
hxf_delay_s(10);
		USART_SendData(USART1, 0x02);
hxf_delay_s(10);
		USART_SendData(USART1, 0x03);
hxf_delay_s(10);
		USART_SendData(USART1, 0xaa);
}
//輸如代碼和USART_RX_BUF

key=KEY_Scan(0);	//得到鍵值
	   	if(key)
		{
			switch(key)
			{
				case KEY2_PRES:	//控制LED4點亮
delay_ms(1000);
	        LED4=!LED4;
hxf_delay_s(10);
		USART_SendData(USART1, 0x01);
hxf_delay_s(10);
		USART_SendData(USART1, 0x01);
hxf_delay_s(10);
		USART_SendData(USART1, 0x02);
hxf_delay_s(10);
		USART_SendData(USART1, 0x03);
hxf_delay_s(10);
		USART_SendData(USART1, 0xaa);
			}
					break;
				}
				}
//key2 、led1和USART_SendData

這里面由于原本的時鐘不知道為什么定時不精確，也沒去深究，就自己按原本那個寫了一個新的放進main.c函式里面了，
這樣程式部分就完成了，

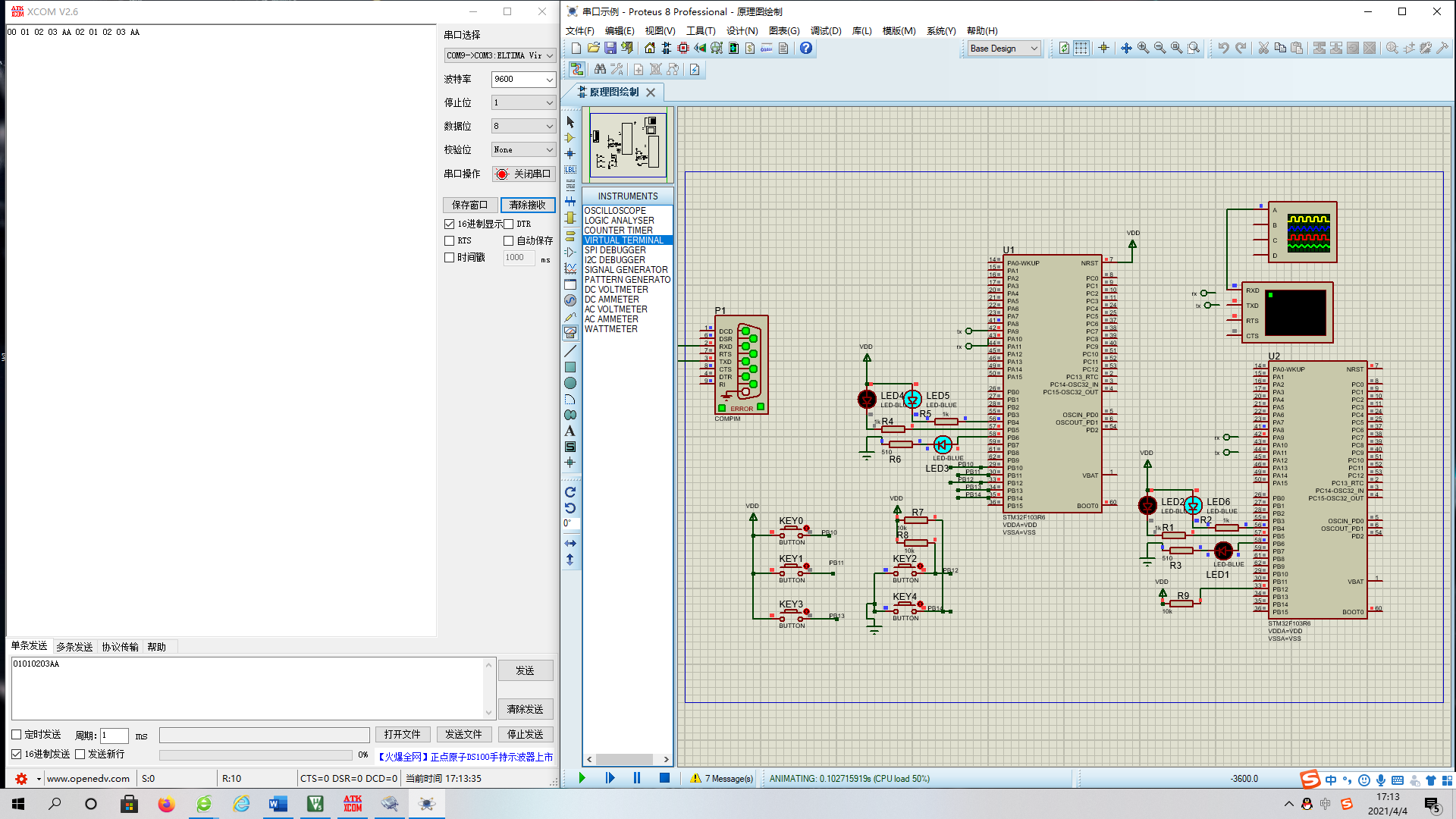

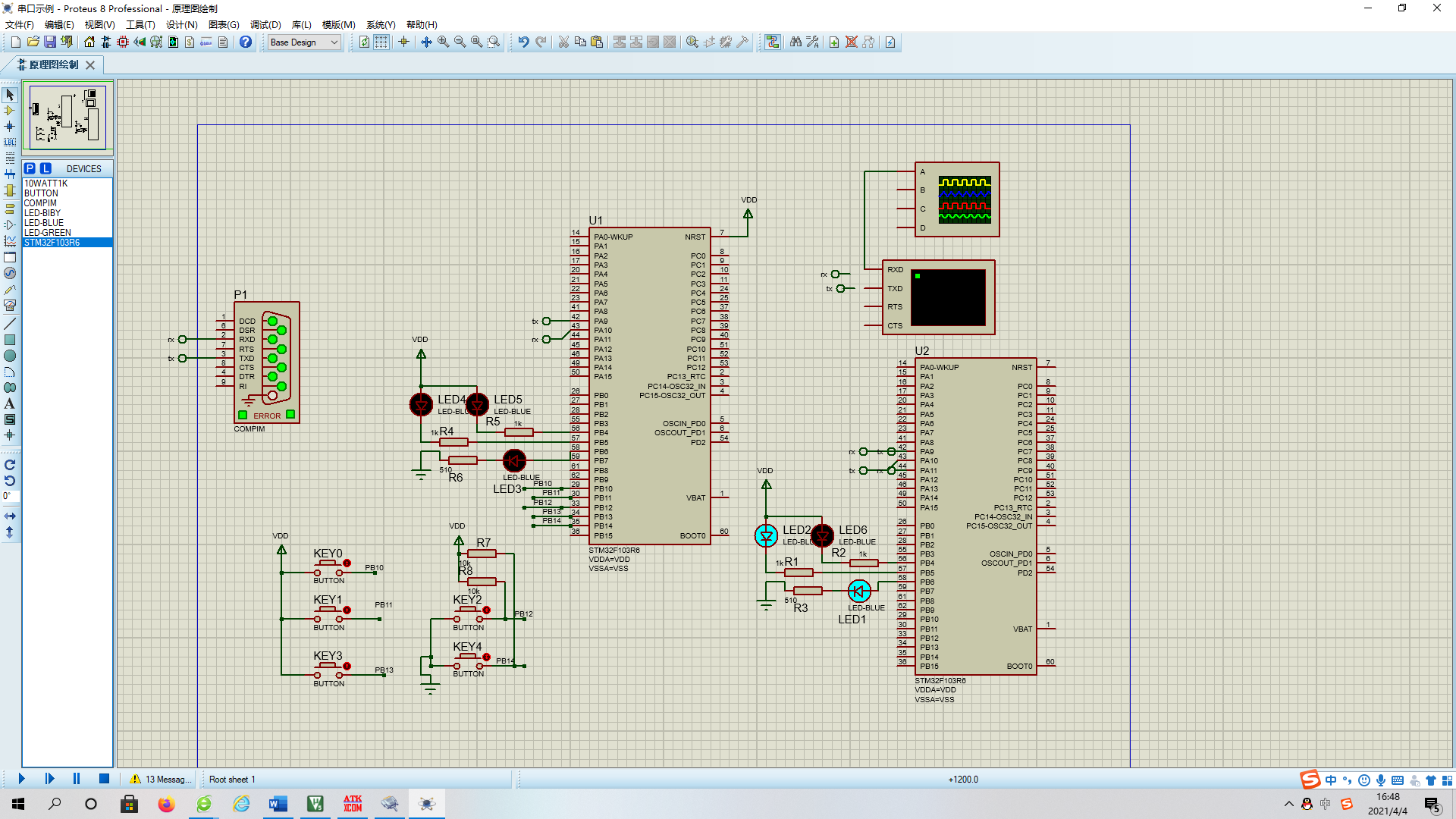

然后是仿真部分，先上一份仿真圖

這里面的stm32需要設定72MHZ，然后由于virtual teminal會吞掉信號，所以我們不使用他，后面看波形，我們在用示波器看，

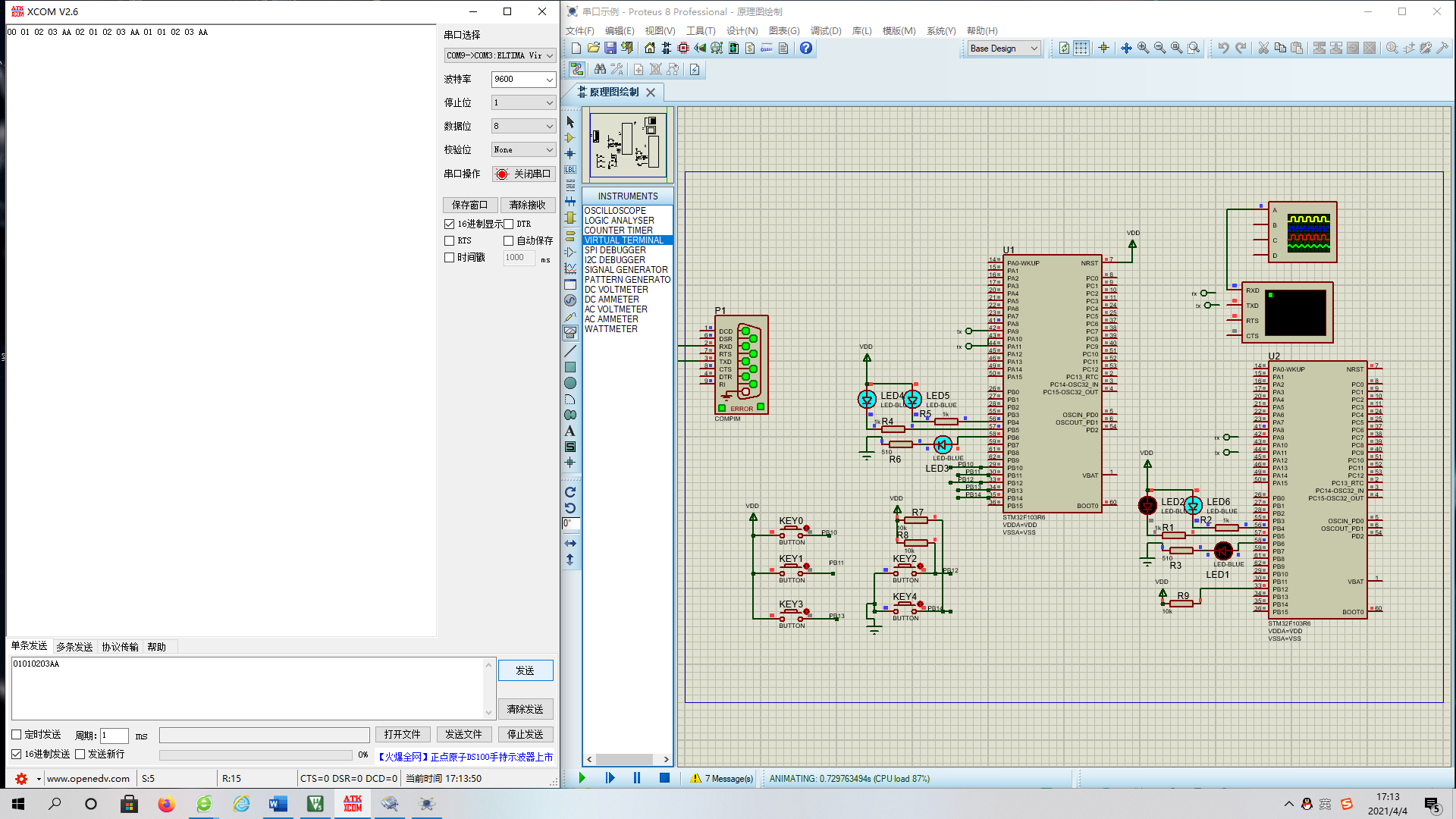

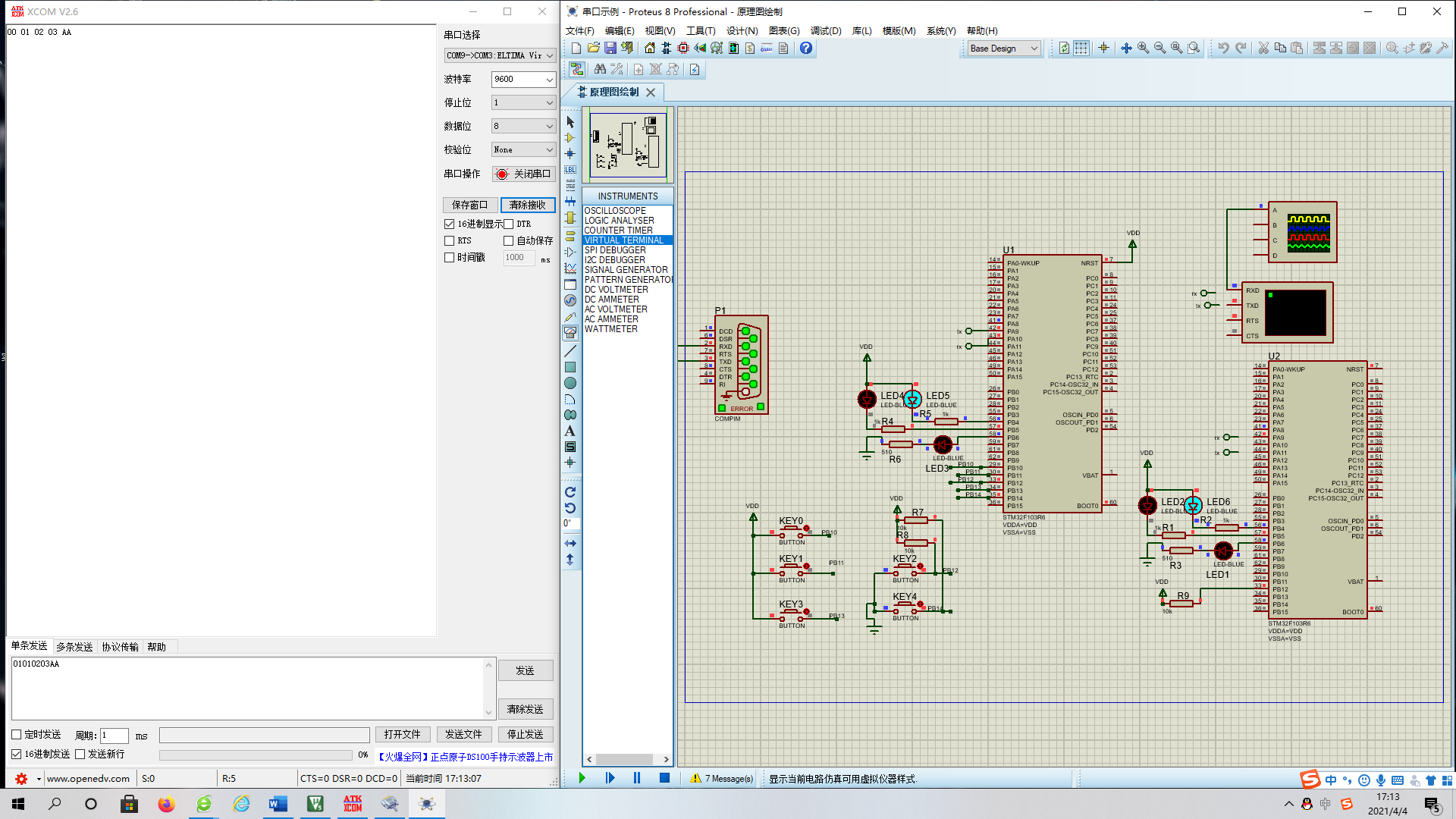

用串口模擬器和xcom除錯看看運行如何，



發現符合要求，這邊仿真圖看看就行，因為protues的局限性太大了，這是我目前能做出來最完美的一份，然后兩塊單片機互動時候，大家可以自行用protues去嘗試，也是能成功的，希望對大家有用，
