粵嵌單片機興趣課（一）
前言
本次實驗所用單片機為C51單片機，CPU為AT89C52，使用的開發軟體是Keil uVision4，將程式下載到單片機所使用的軟體為stc-isp-15xx-v6.85H.exe，
注意事項
（1）裝芯片時注意芯片的缺口一定與杠桿方向一致，如果不一致通電后會啥訓芯片，
（2）Keil uVision4的安裝和破解請大家參照檔案執行即可，
（3）燒入程軟體不用安裝，直接打開就好，
（4）編程時要是想要找到相關的部件對應的引腳，去電路原理圖里查找就好，
C51單片機初步講解

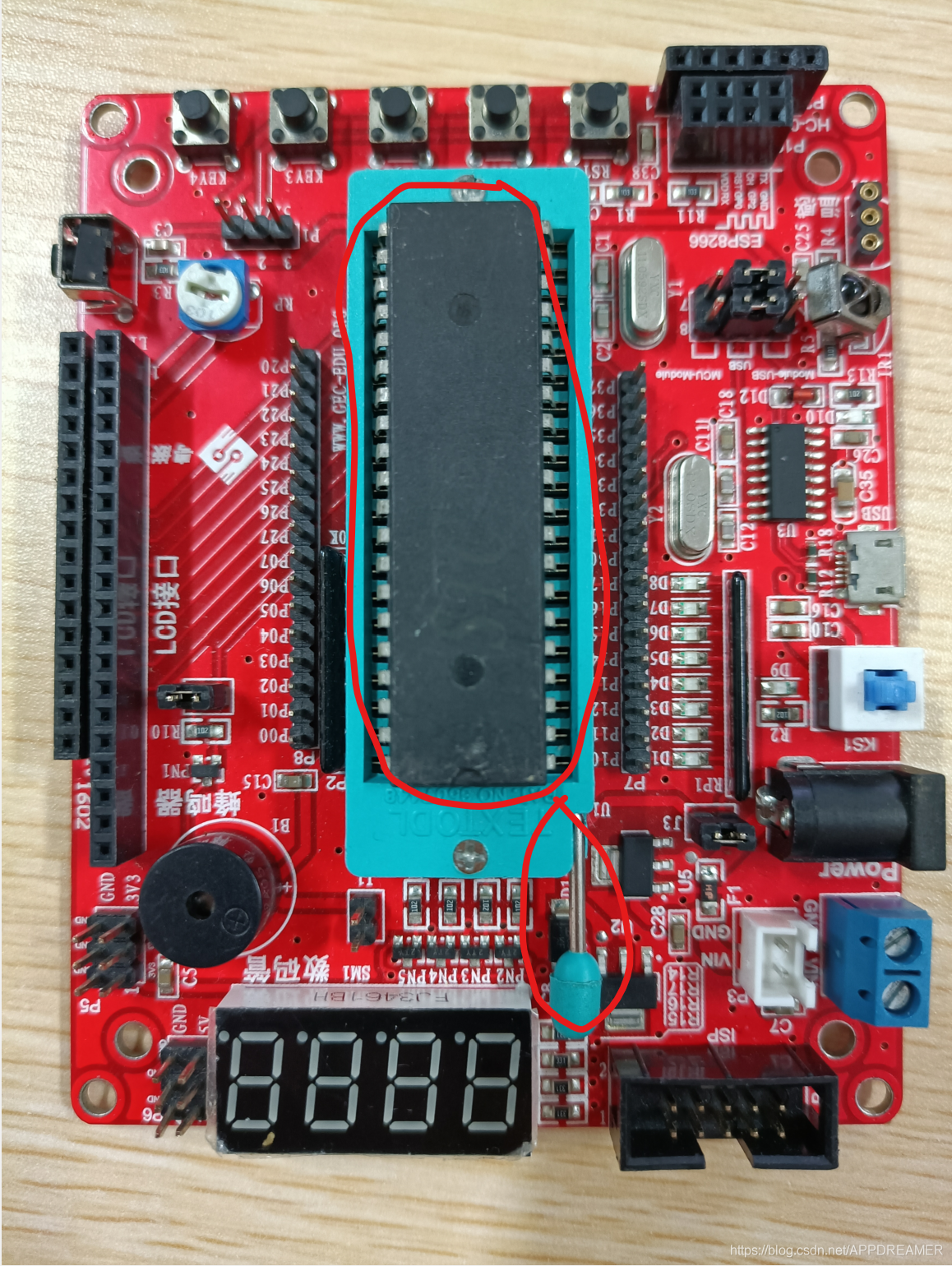

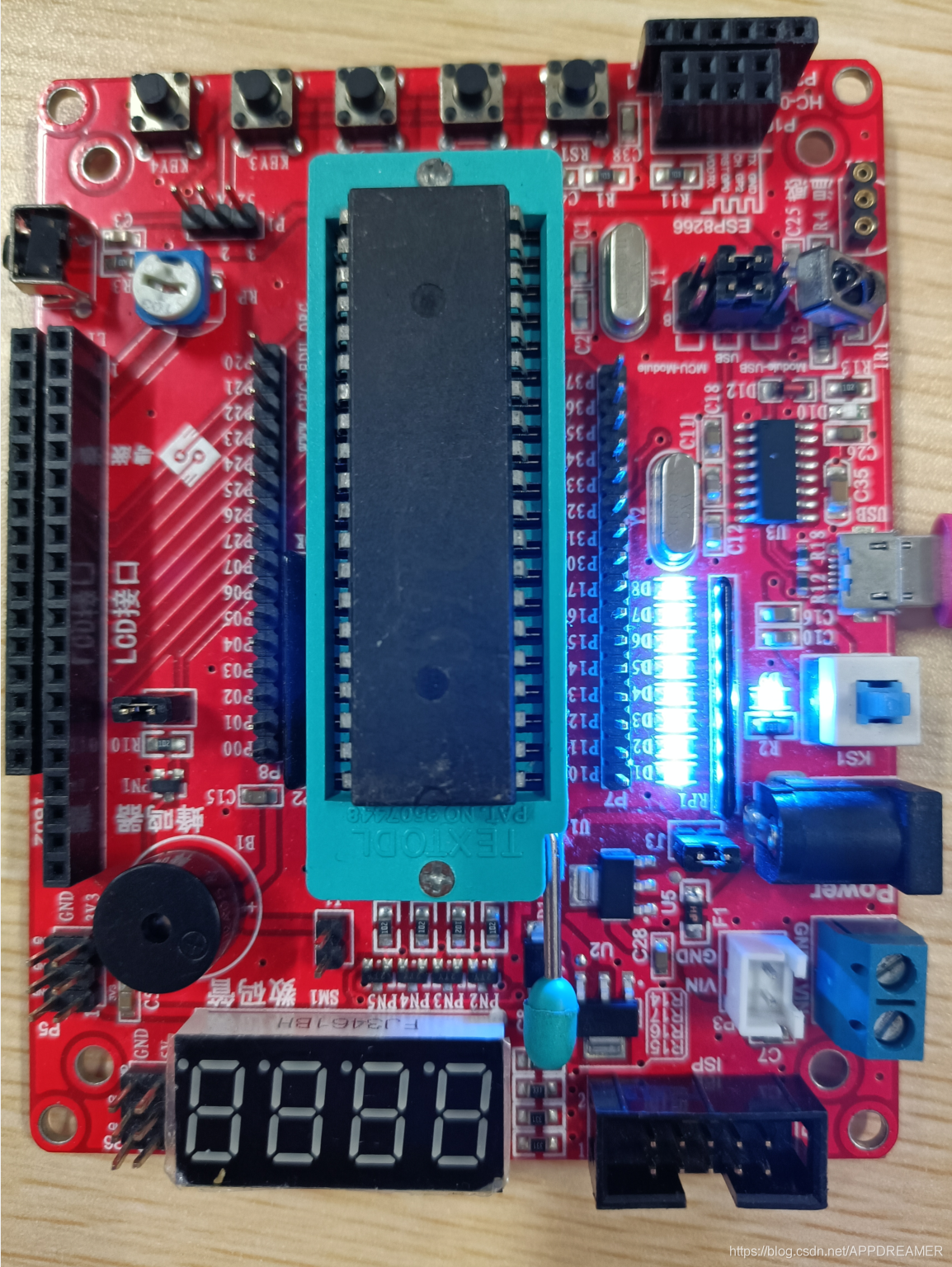

1、單片機的核心——芯片，芯片內部含有CPU，（注：圖中中間黑色長方形即為芯片，本單片機的芯片可拆卸，只要搬動圖中紅線所圈住的杠桿即可拆卸）
2、單片機的載體——底板，底板用來導通電路，（注：圖中中間紅色的主體部分即為底板）
3、其余部件在單片機上都有標注，就不再一一解釋，（注：單片機的注釋如圖中所畫處樣式）

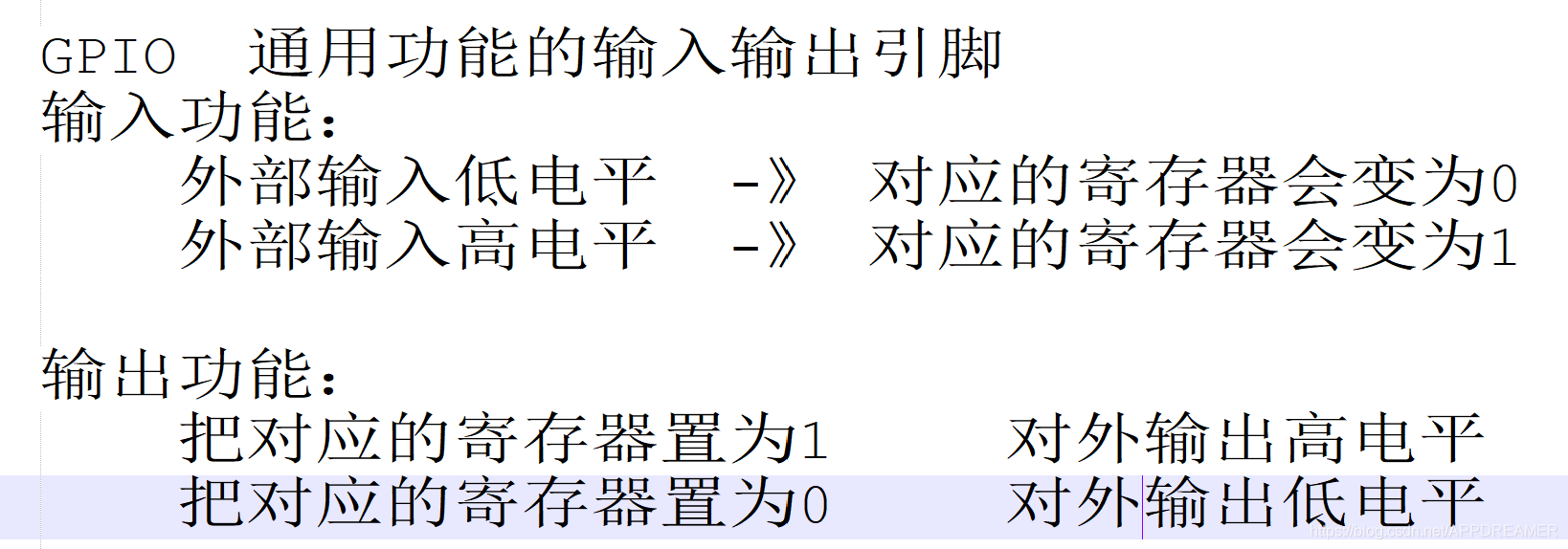

4、C51單片機有4組GPIO引腳，每組有8個，（注：GPIO引腳為通用功能的輸入輸出引腳，）<font
C51單片機用途初步講解
1、多用于工業控制，（注：主要優勢是成本低，）
2、多用于大學生或開發者或電子愛好者進行開發學習，（注：開發門檻低，）
C51單片機代碼控制邏輯
C51單片機CPU講解
1、CPU由存盤器，運算器和控制器組成，

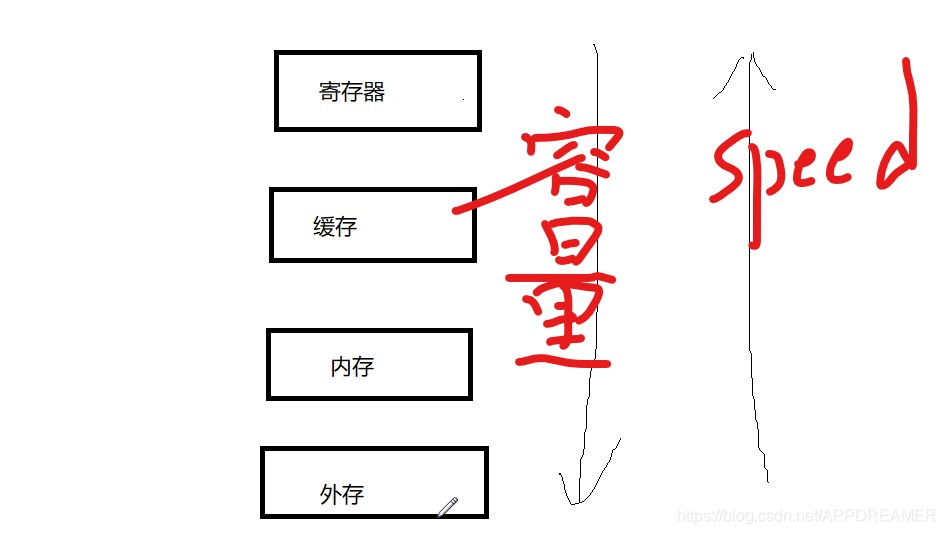

2、存盤器講解，
（注：暫存器對應的位元組地址即為一個編號，C51單片機中的暫存器地址均為8位，）

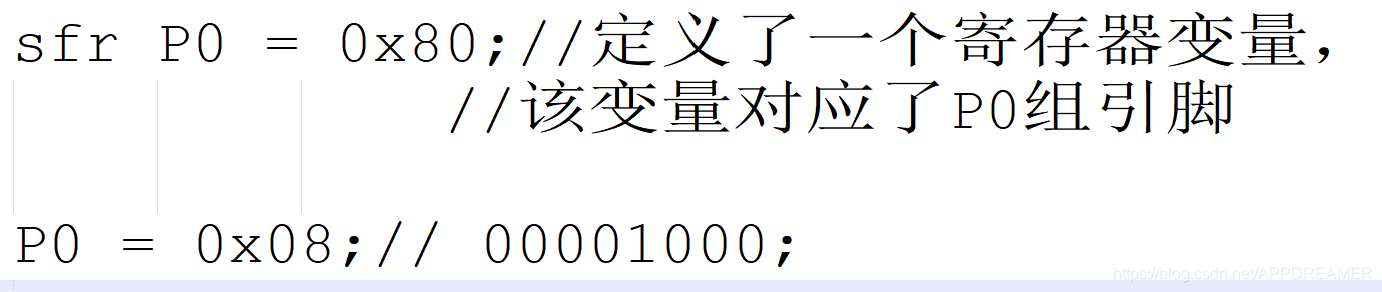

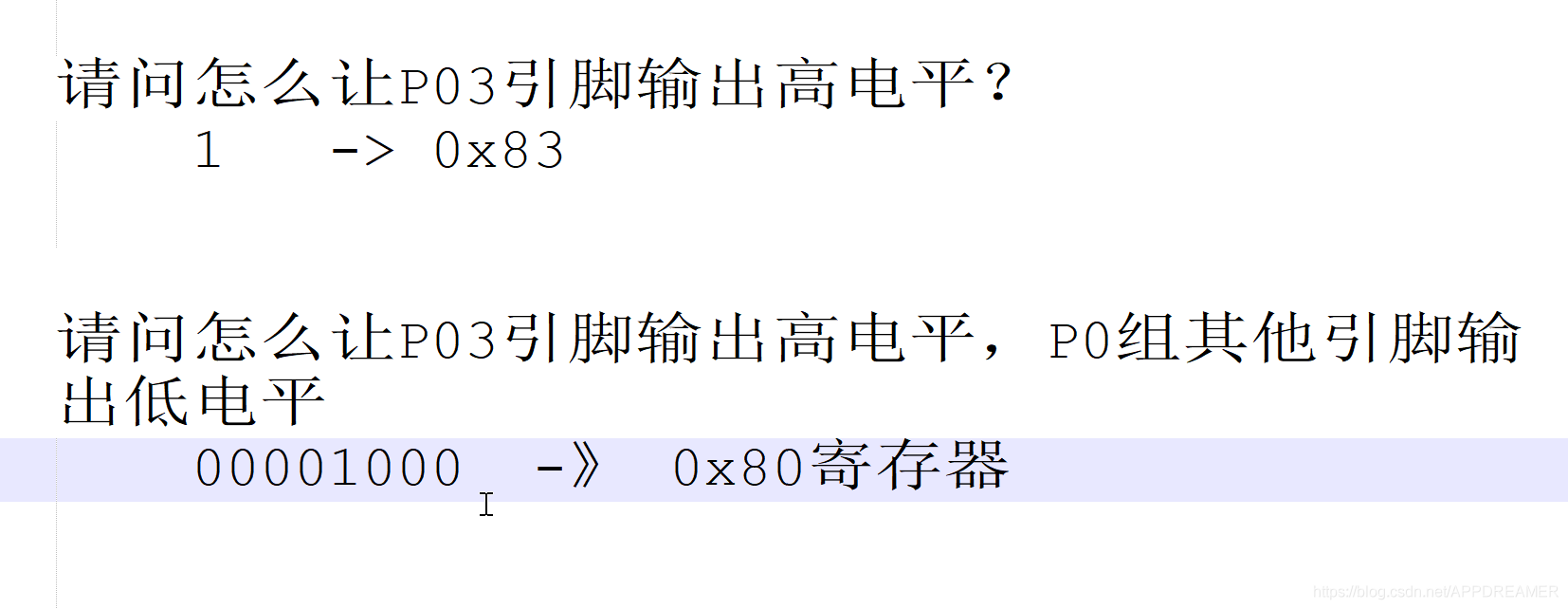

（注：P0組引腳對應的暫存器地址為0X80，其中每個引腳又分別依次對應0X80~0X87運用結果如圖所示）
C51單片機如何使用C語言實作
1、增加關鍵字實作暫存器地址的變數命名，
2、實作寄存地址變數名的賦值，（注：一般這兩種變數是要定義在檔案開頭的（即函式外面））

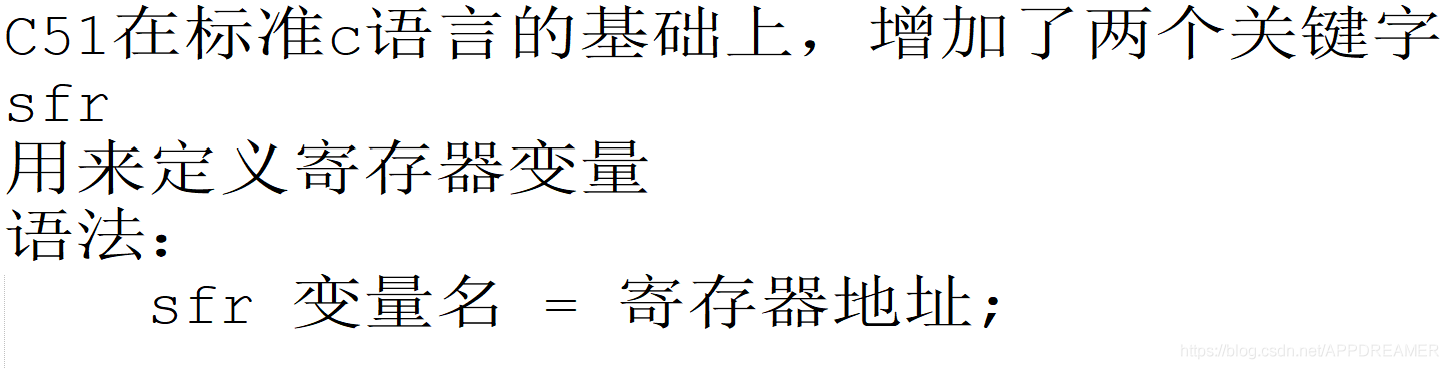

（注：整體賦值，使用sfr關鍵字）

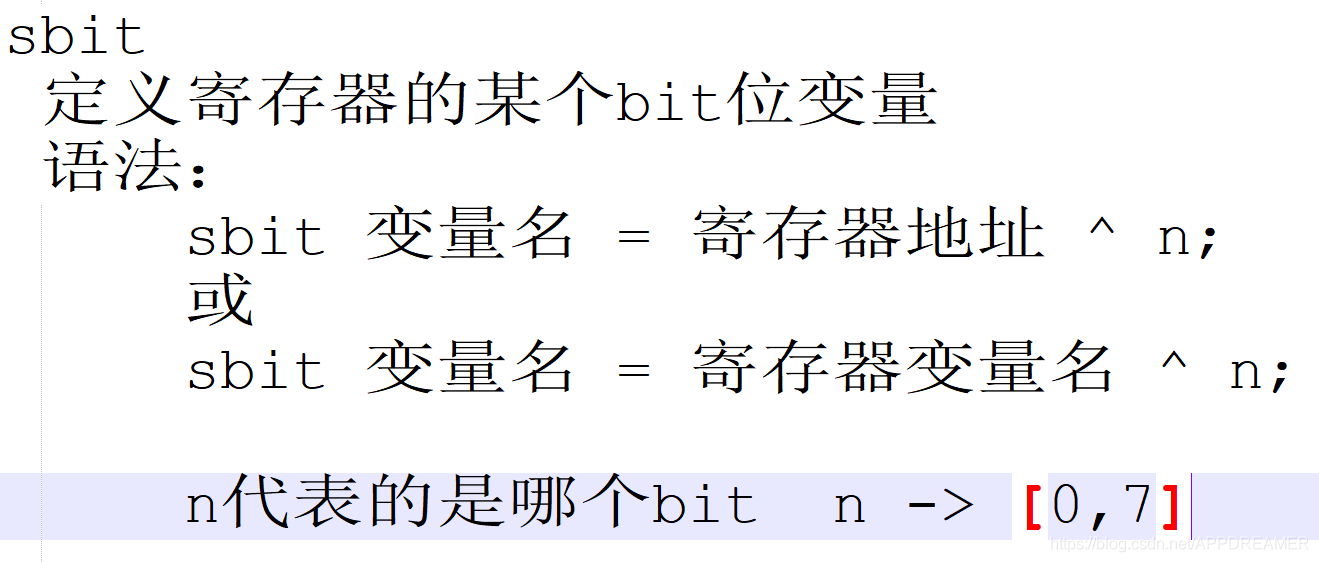

（注：單體賦值，使用sbit關鍵字）
Keil uVision4的使用講解

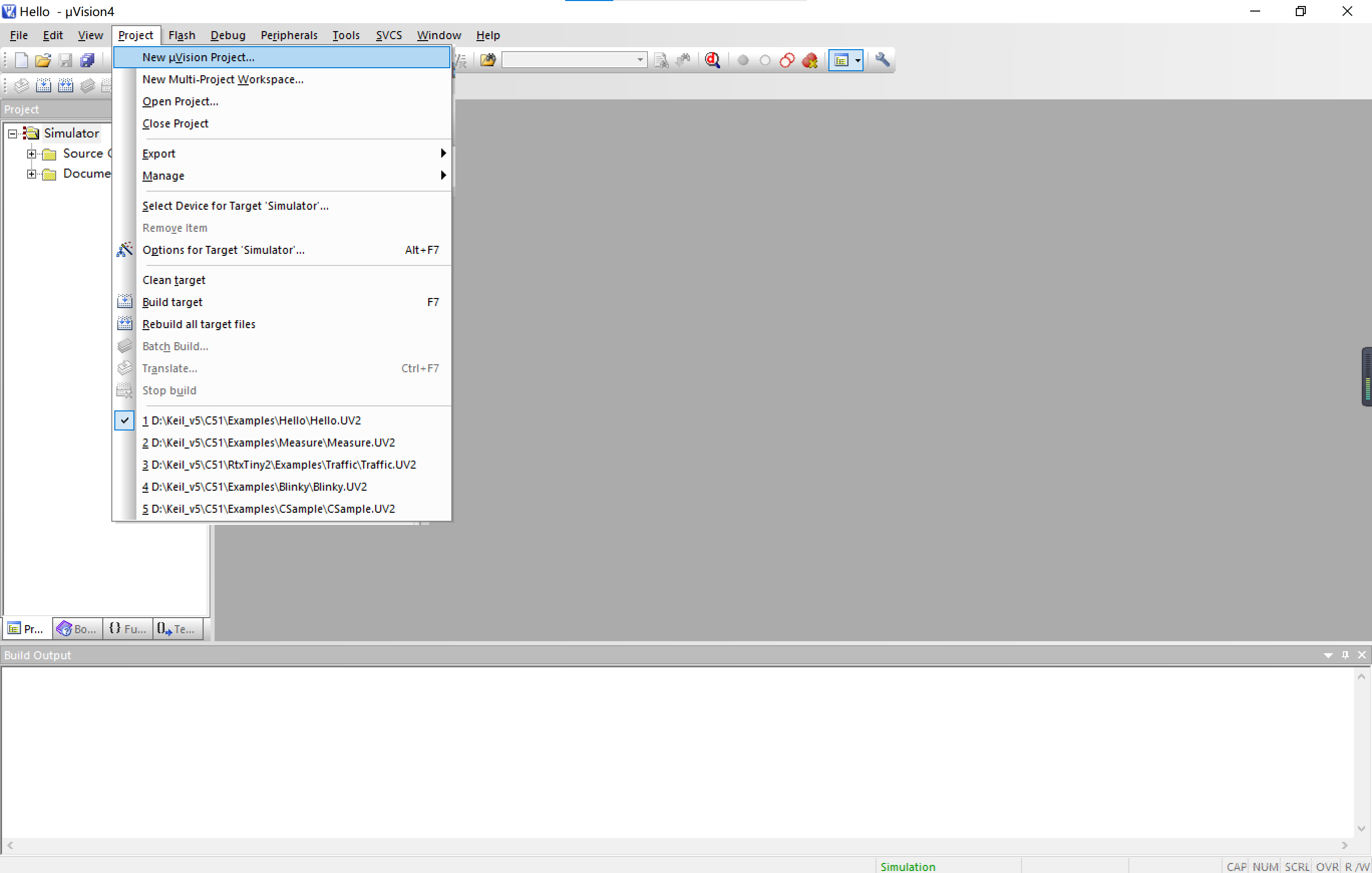

1、點擊Project->New uVsion Project創建一個新工程，

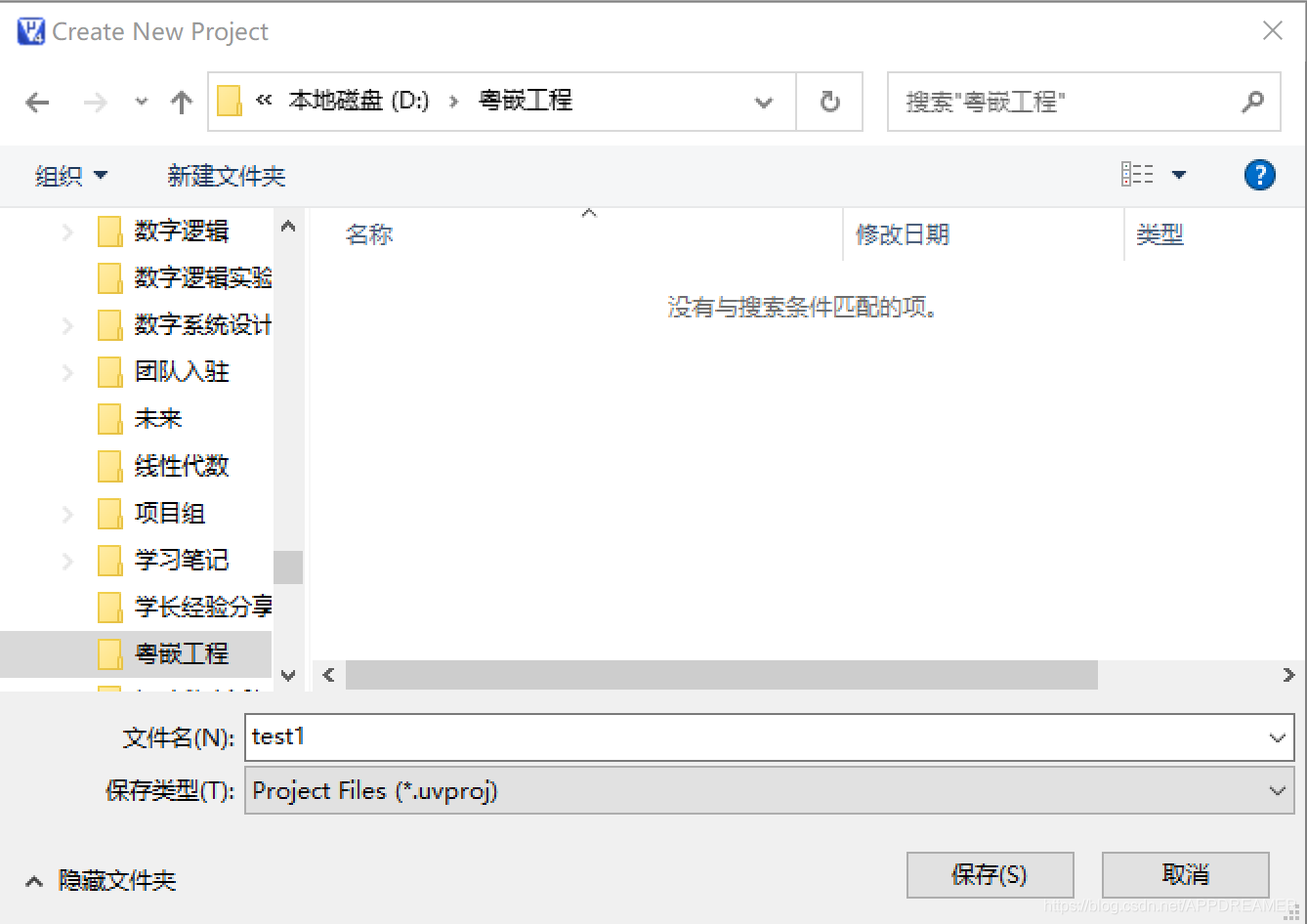

2、在此界面中輸入工程檔案的名字，并選擇好放置工程檔案的檔案夾，

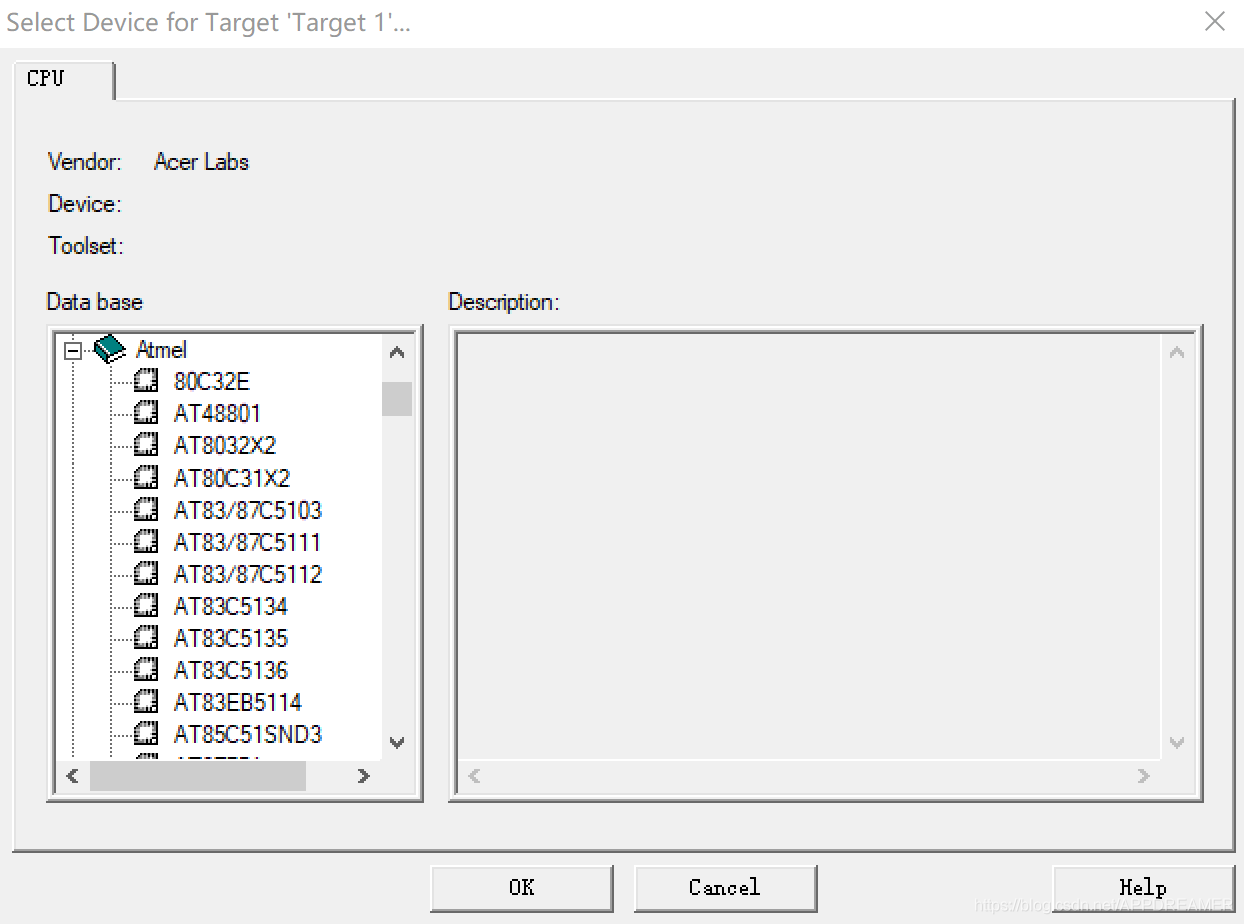

3、在此界面中點擊Atmel->AT89C52選擇芯片，選擇完以后點擊OK即可，

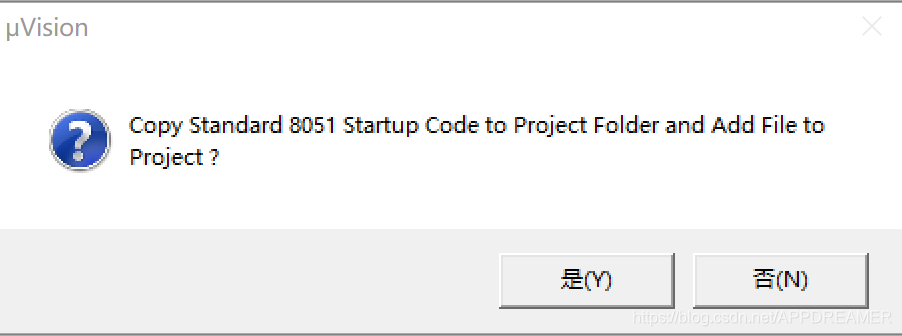

4、此彈窗表示要不要添加相關檔案，（注：可以添加，也可以不添加）

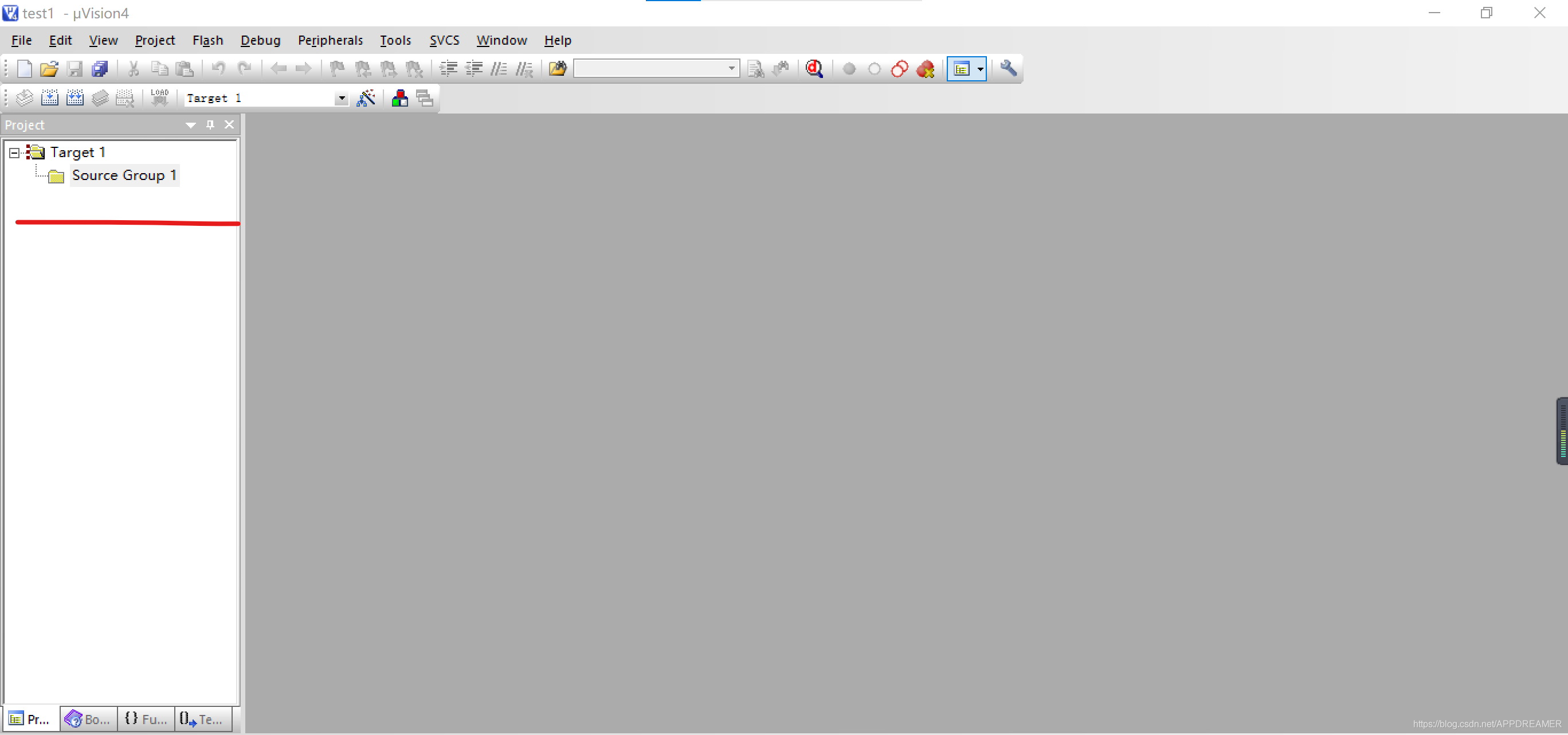

（注：創建專案成功界面如下）
完成第一個實驗（點亮所有的LED燈）

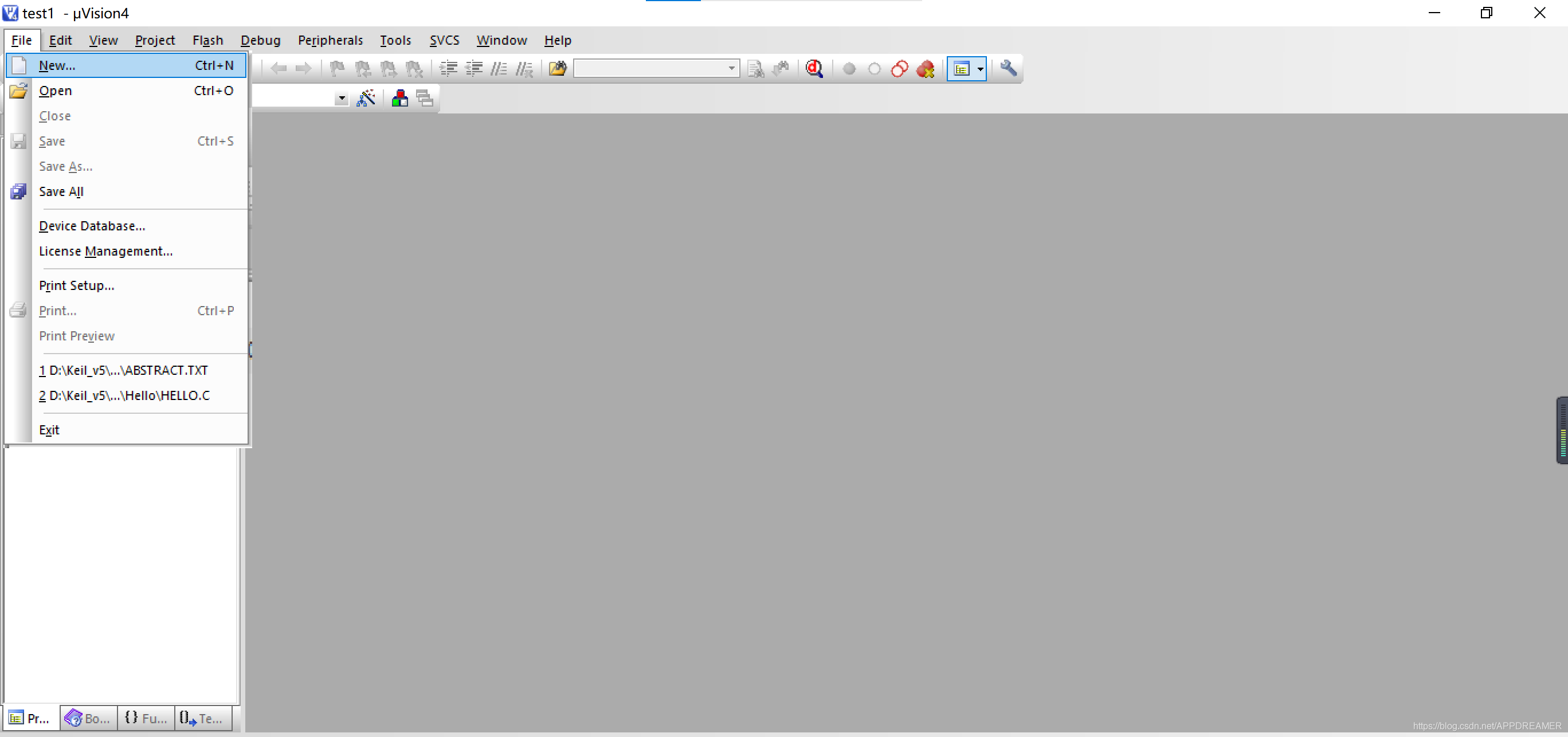

1、點擊File->New創建一個新檔案，
2、在檔案中書寫如下程式，
（注：#include<reg52.h>不是必須加的）
#include<reg52.h>
int main()
{
P1=0x00;
return 0;
}

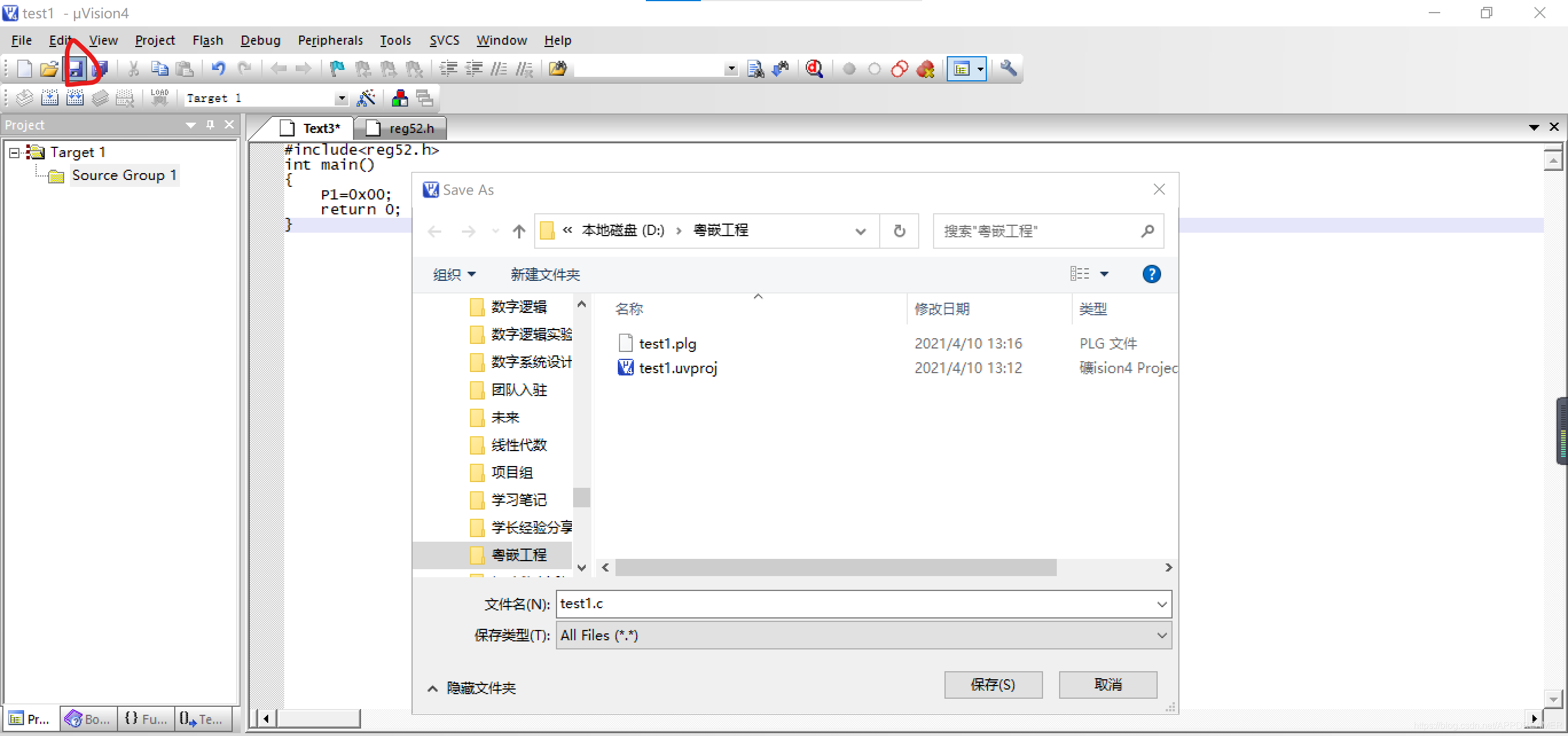

3、點擊保存檔案按鈕，然后再彈出的界面中輸入檔案的名字并進行保存，

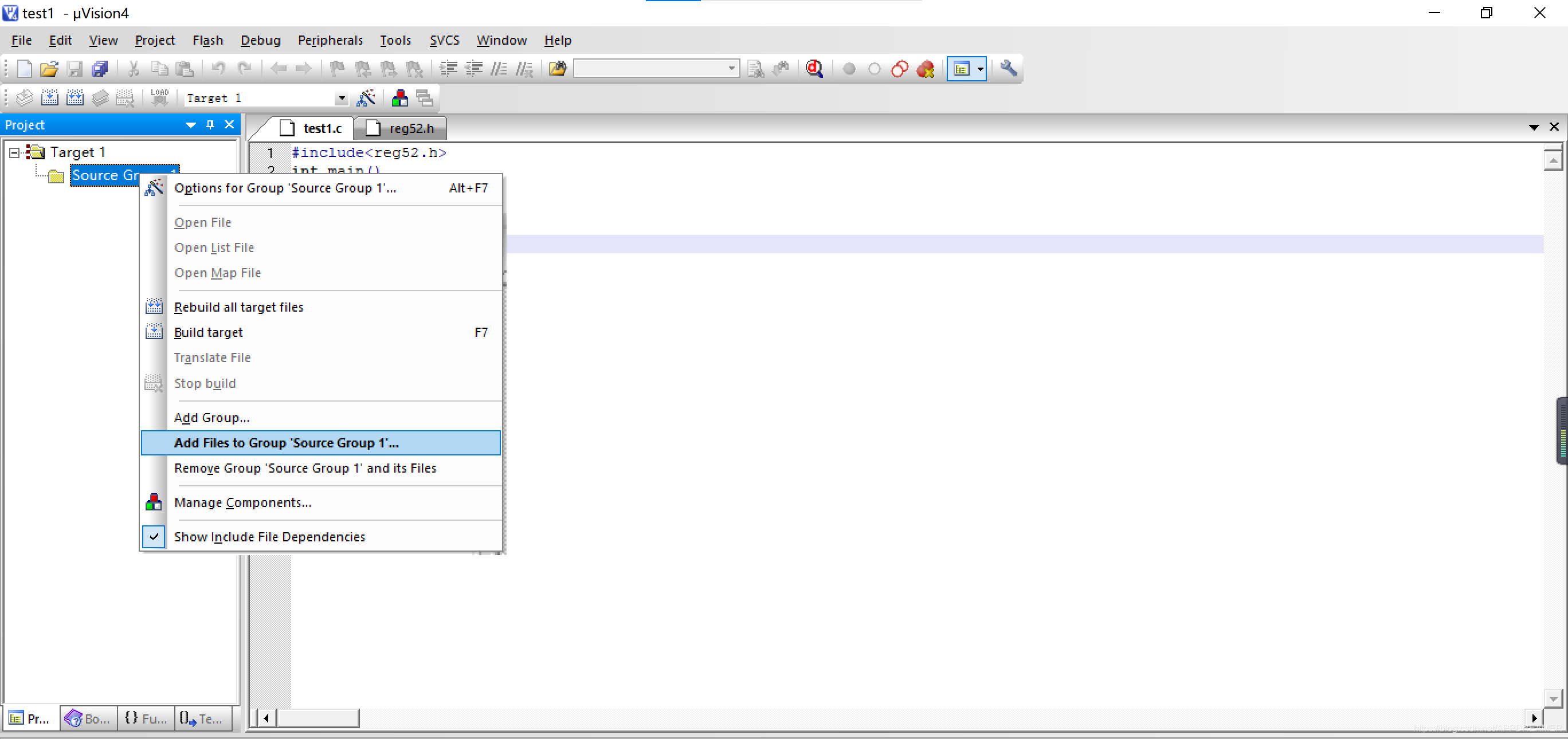

4、如圖所示右擊工程檔案夾，然后按圖所示選擇，

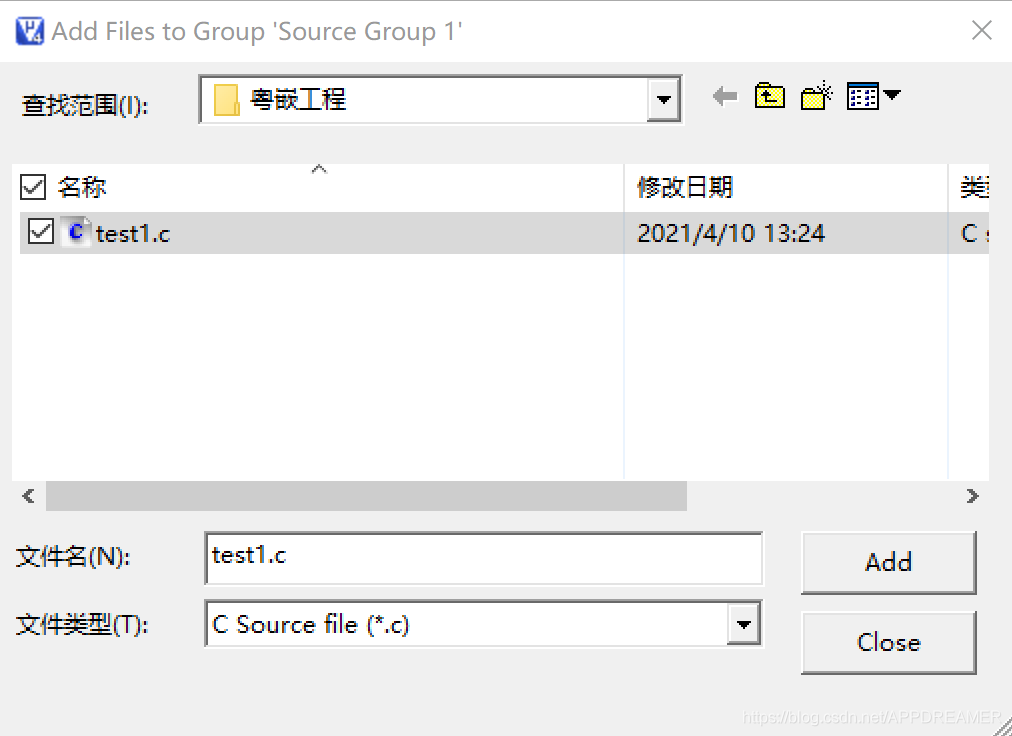

5、在彈出的如圖所示的界面中選擇好要添加的檔案，然后點擊Add即可，

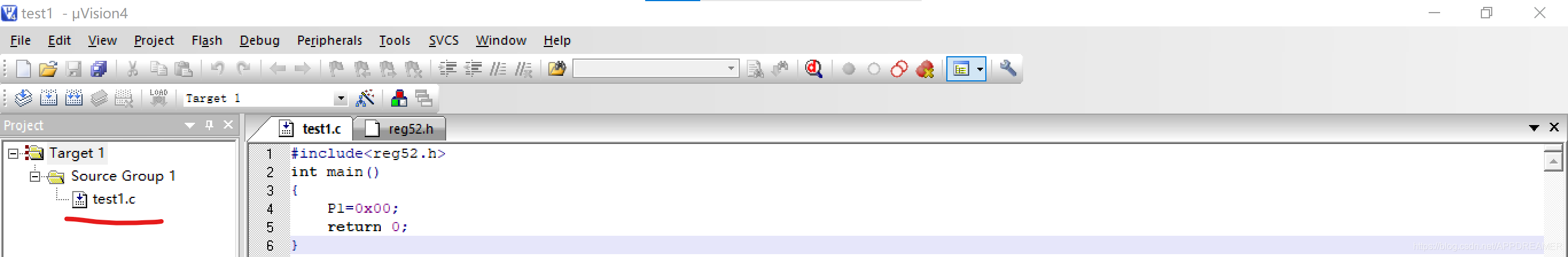

（注：成功界面如下）

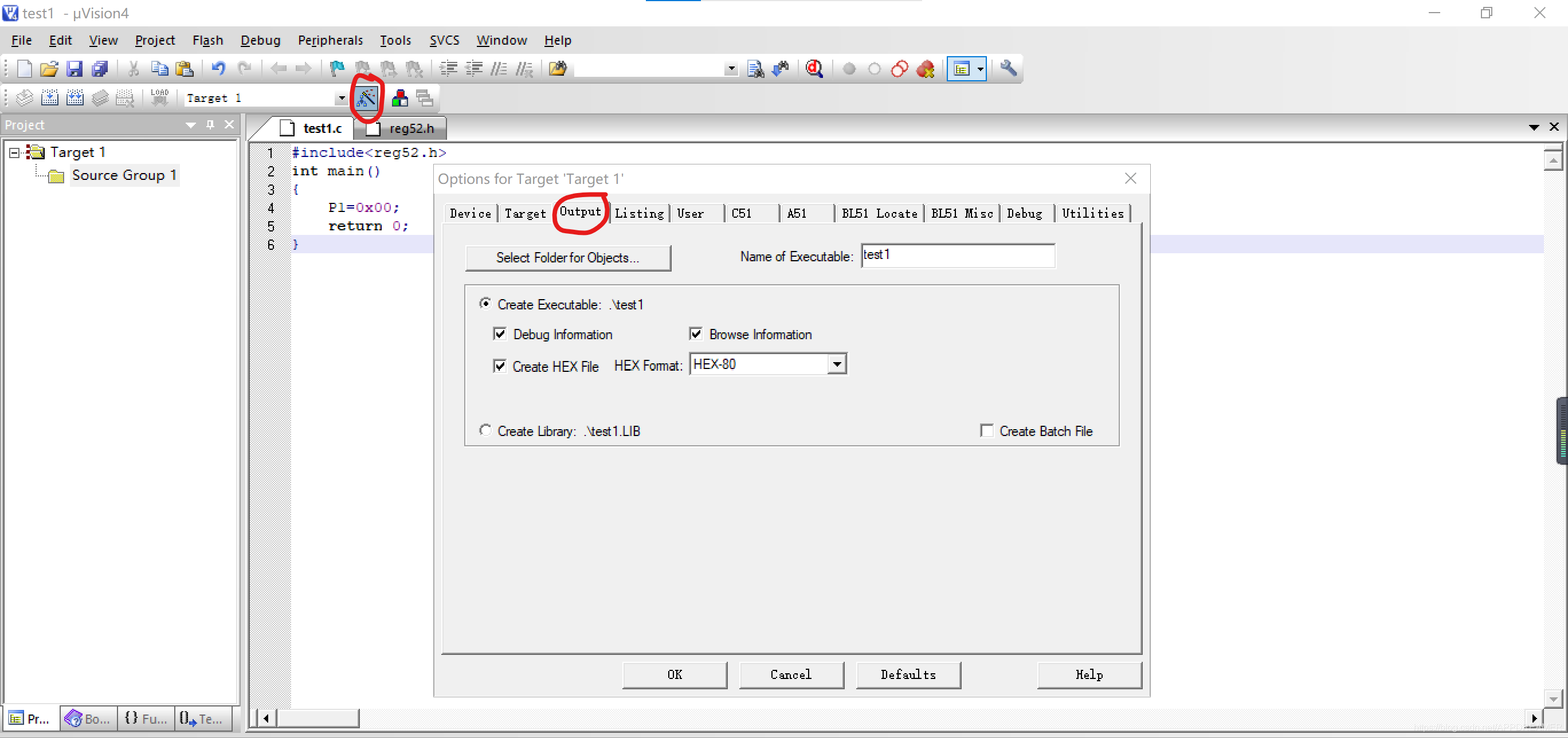

6、點擊工程屬性按鈕，然后再彈出的界面中點擊Output，然后按照如圖所示界面設定，然后點擊OK即可，
（注：這樣做的目的是為了我們在編譯.c檔案的時候可以生成一個.HEX的檔案）

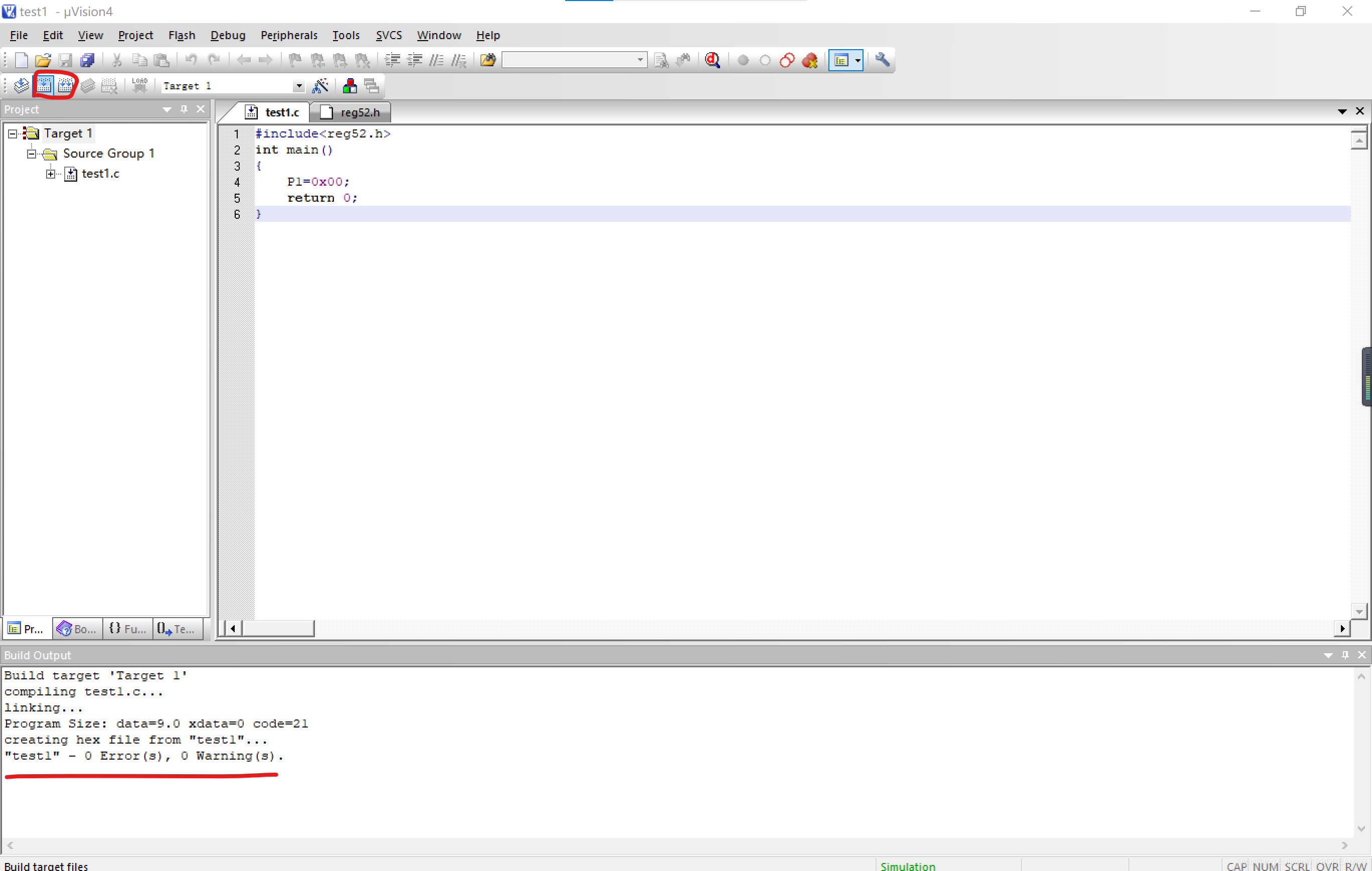

7、點擊編譯按鈕，圖中所示兩個按鈕均可，（注：成功界面如下）

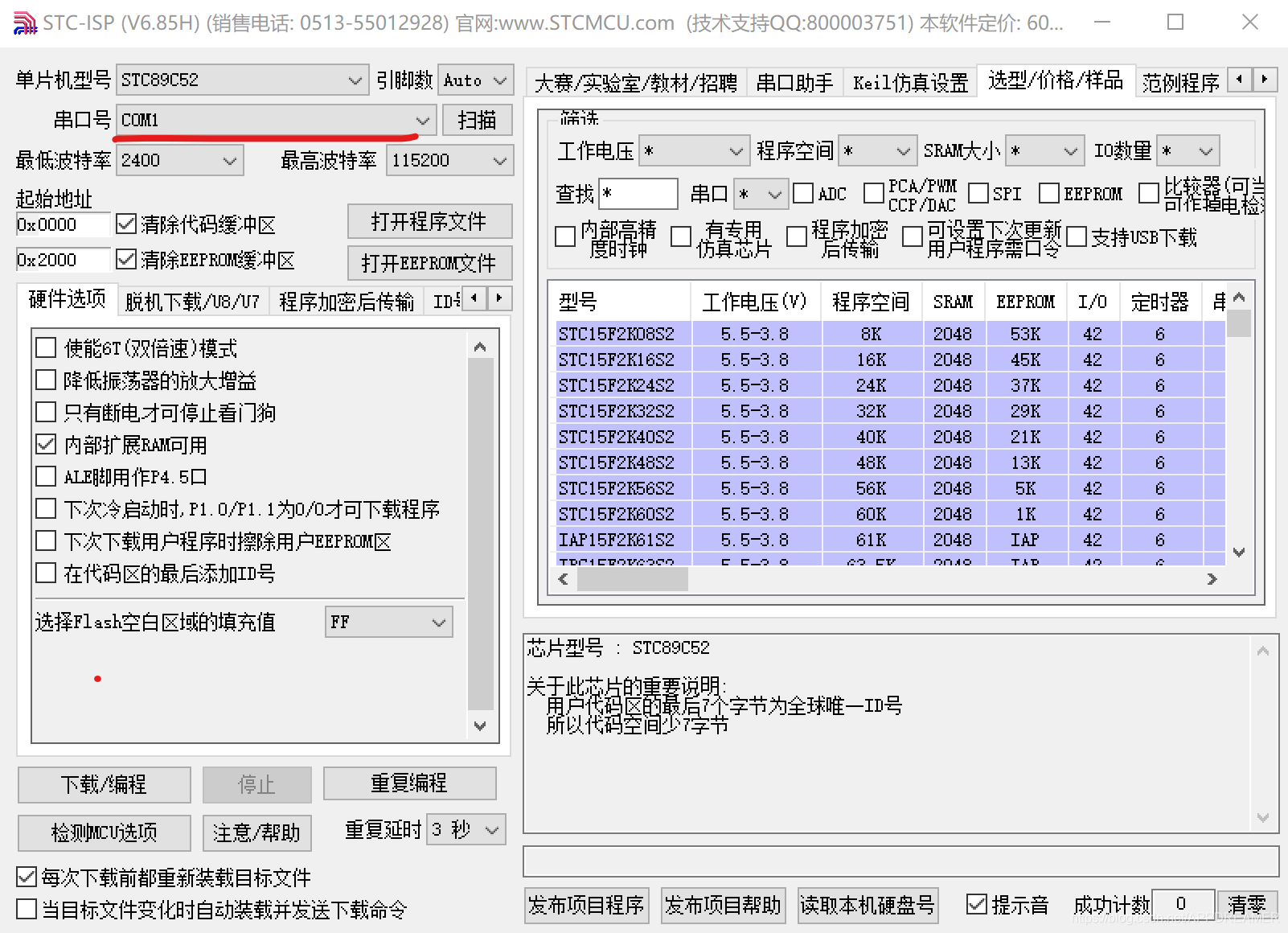

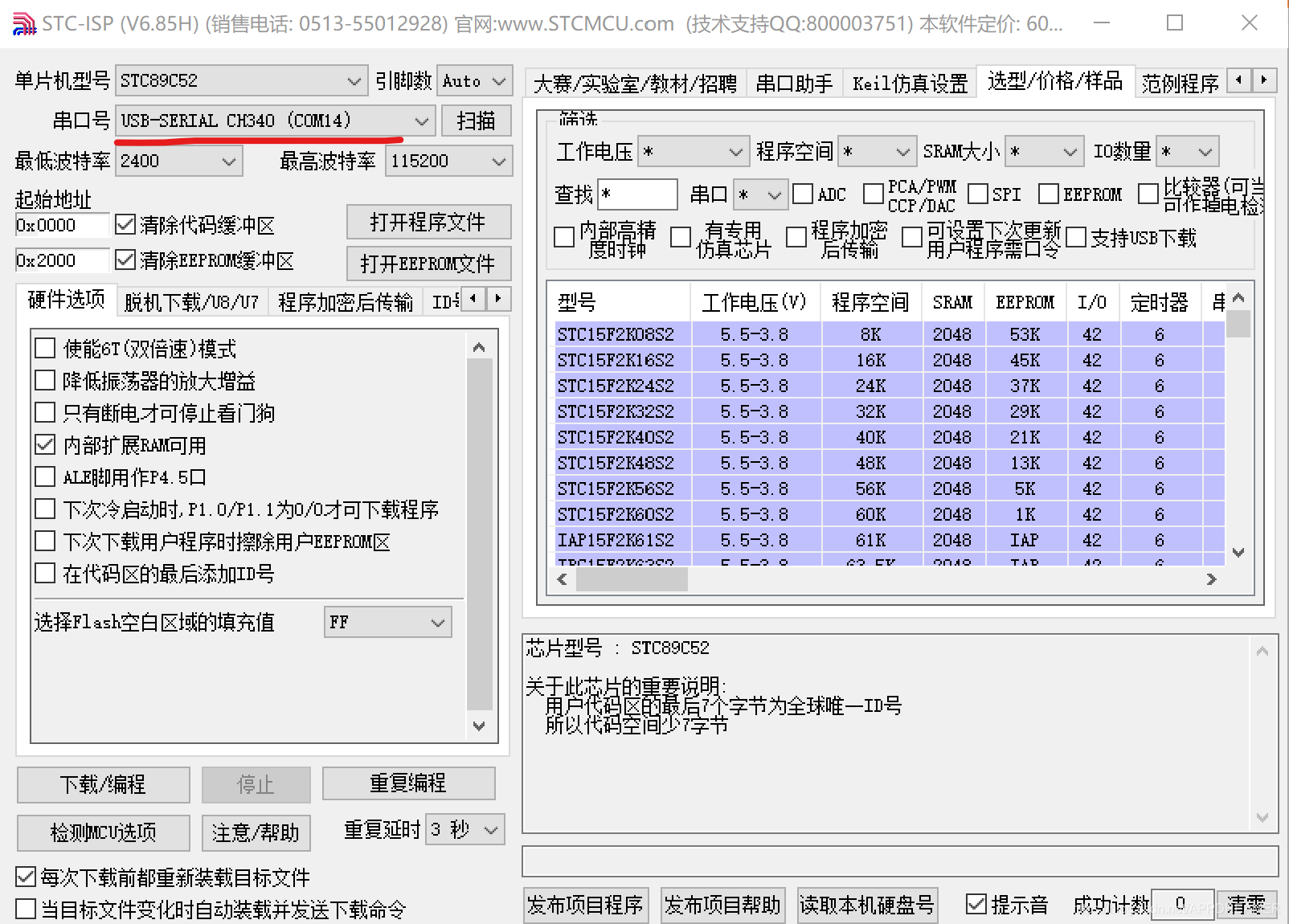

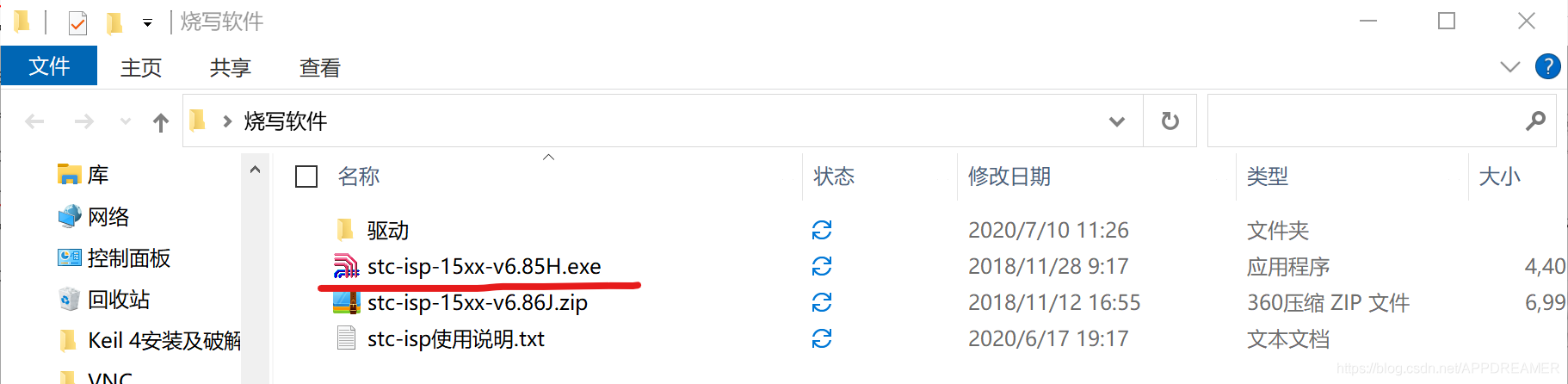

8、打包含燒寫軟體的檔案夾，點擊紅線所畫程式，啟動燒寫軟體程式，選擇好單片機型號STC89C52以及串口，
（注：按如下界面設定即可）
8.1–第8步中遇到的問題
問題一：找不到串口，
問題原因：沒有安裝驅動，
解決辦法：安裝驅動，（intelligent Pinyin），

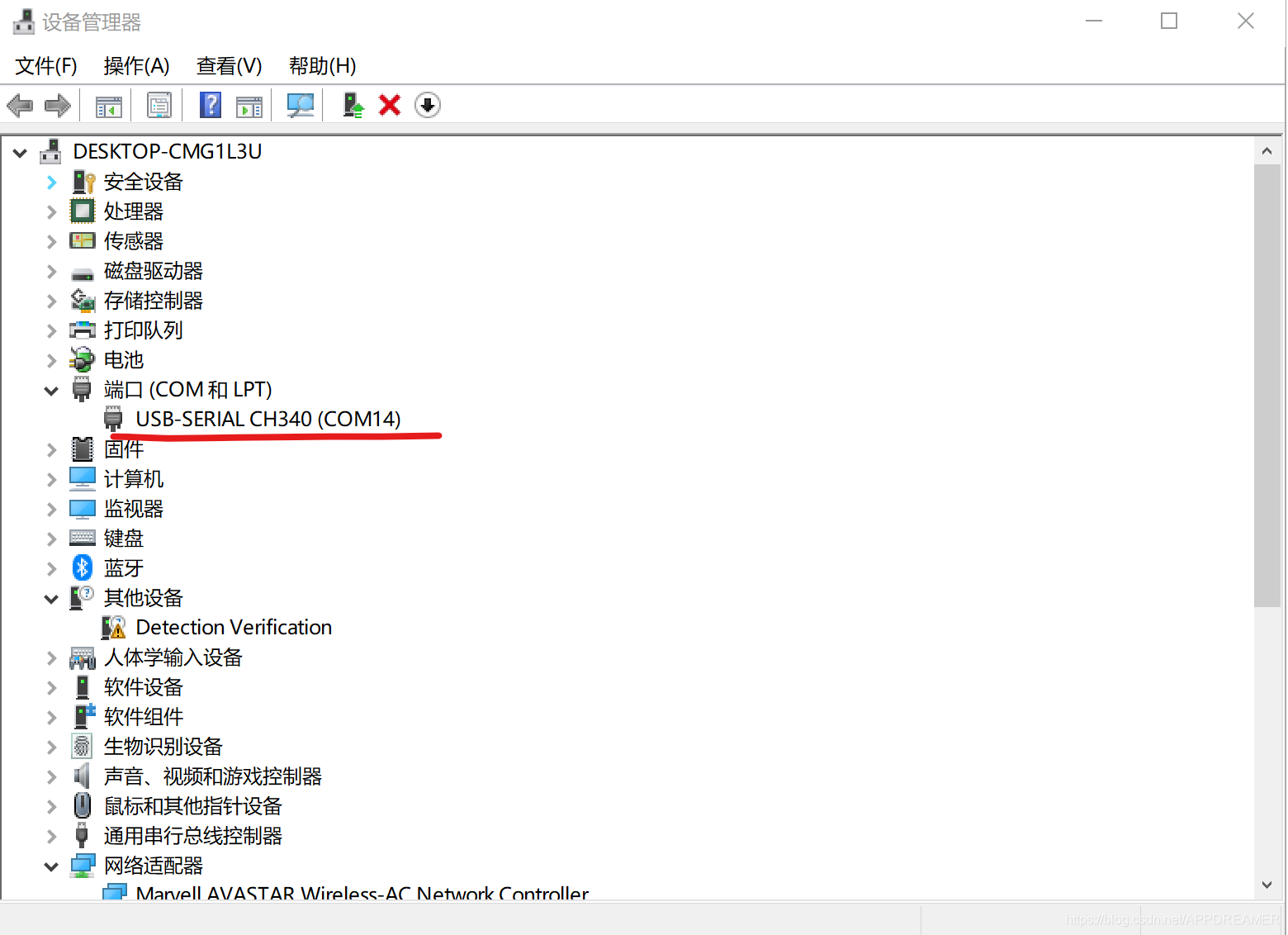

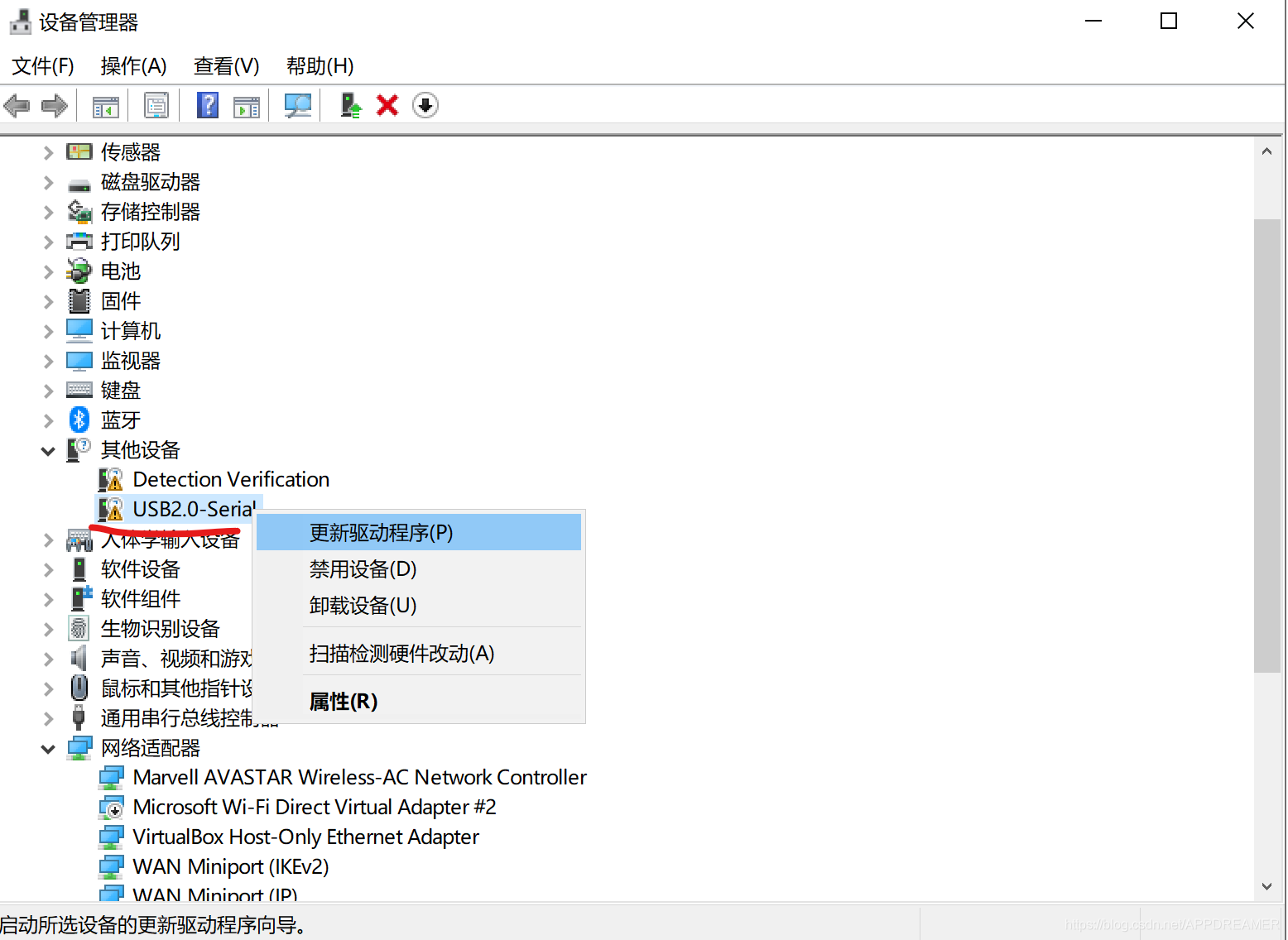

（步驟一：打開設備管理器,右擊紅線所畫位置，選擇更新驅動程式）

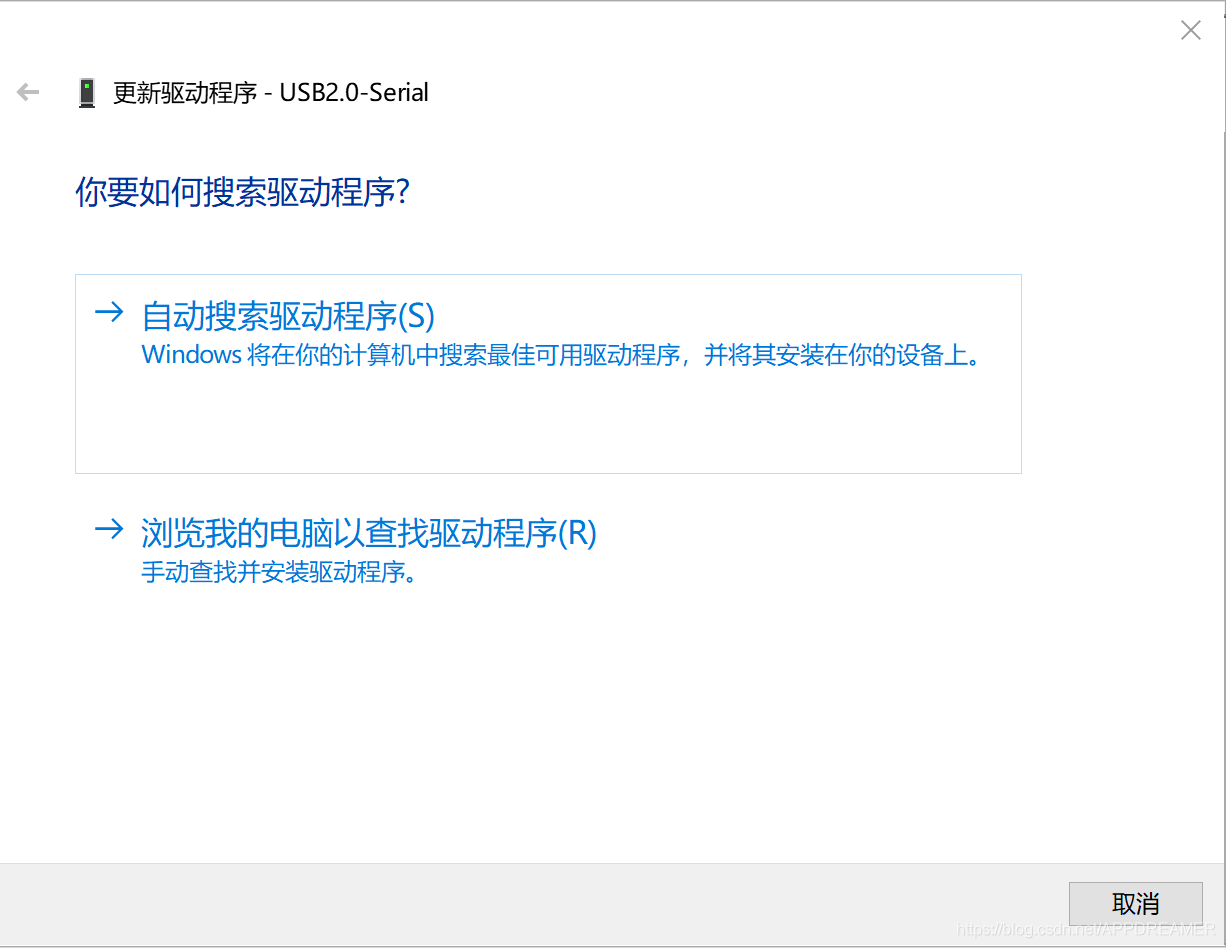

（步驟二：在如圖所示界面選擇瀏覽我的電腦以查找驅動程式）

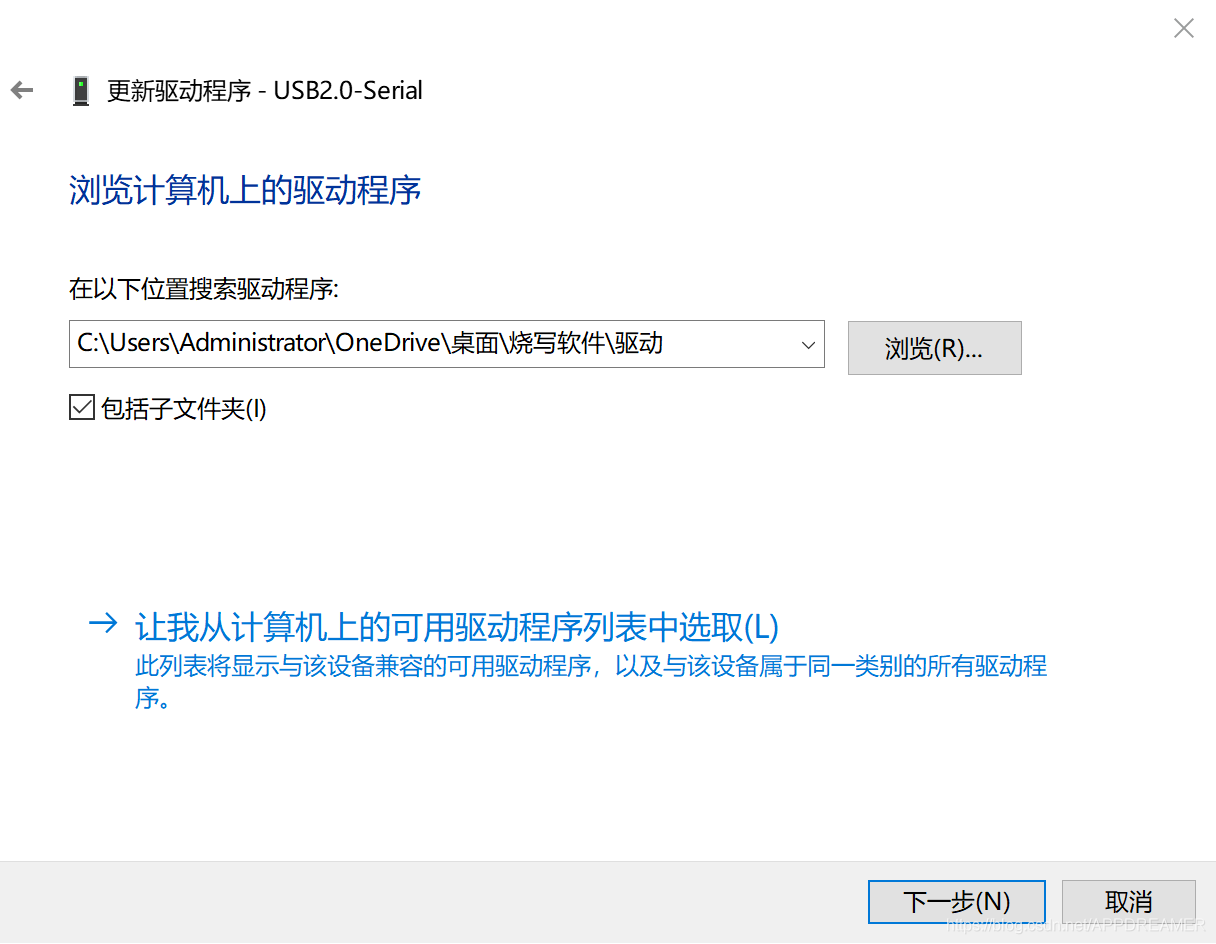

（步驟三：按照如圖所示界面選擇好路徑，點擊下一步即可）
（成功界面如下）

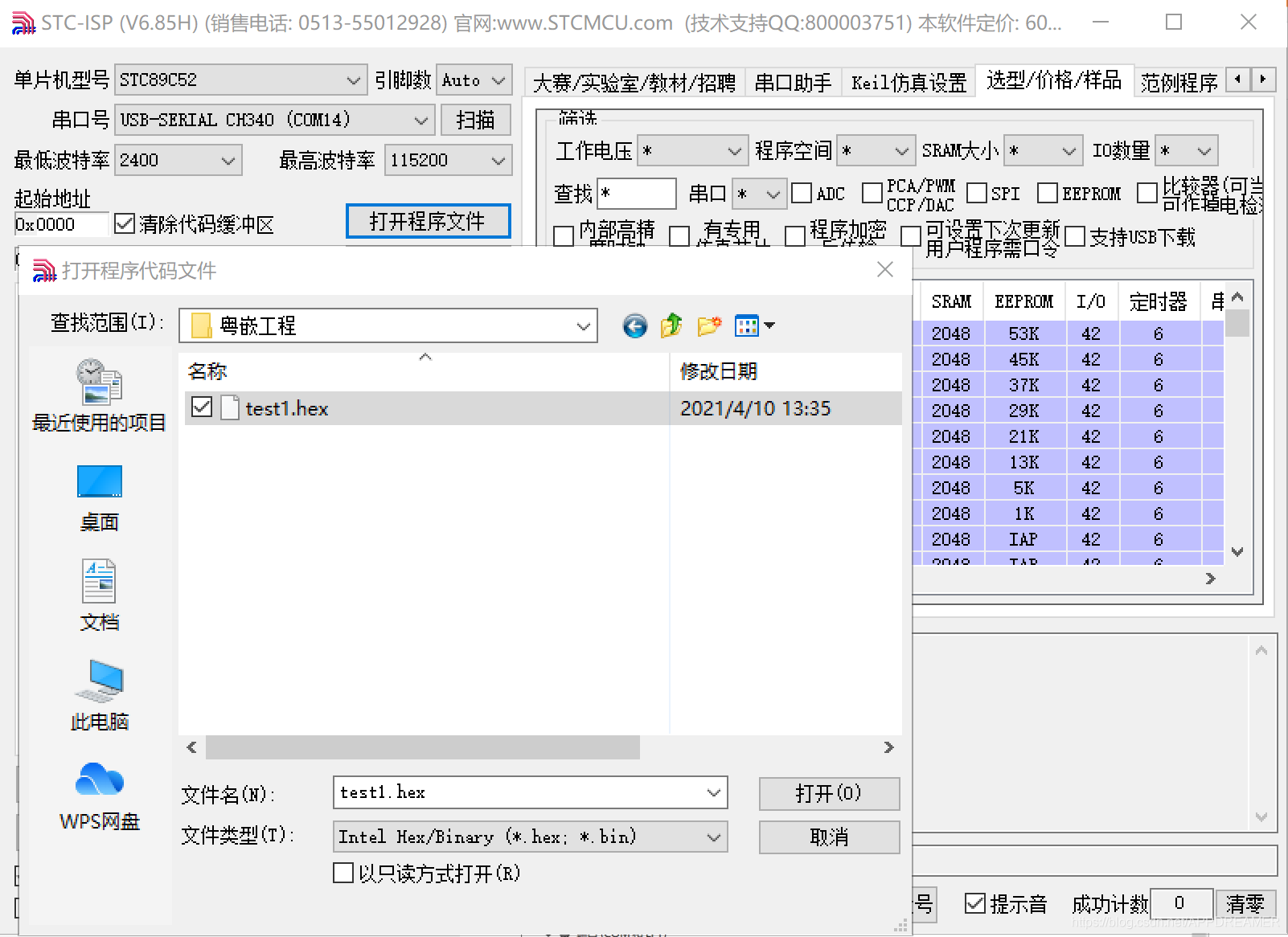

9、在如圖所示界面點擊打開程式檔案，然后按如圖所示添加.hex檔案，然后點擊打開即可，

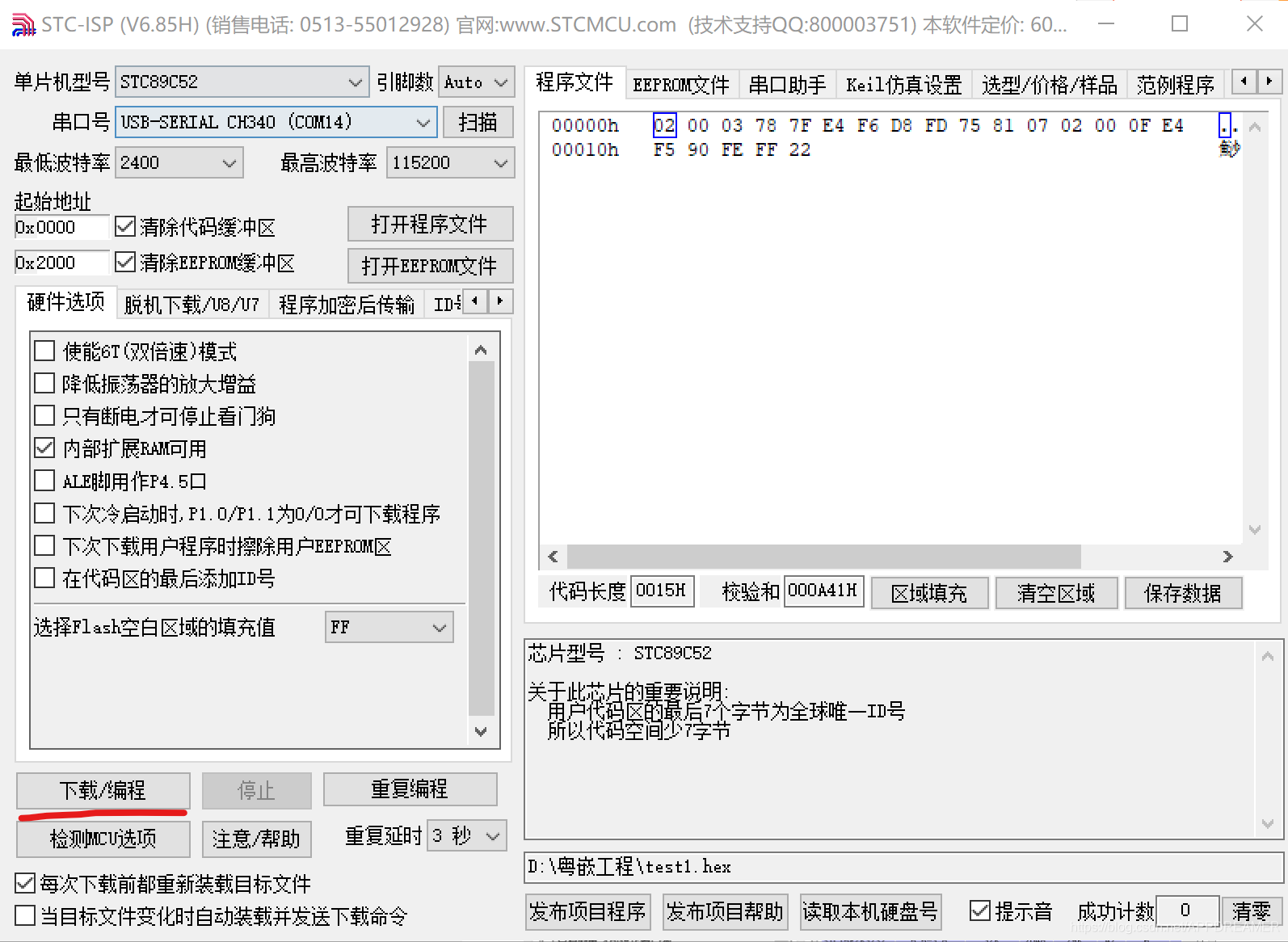

10、在如圖所示界面點擊下載編程，然后按下單片機上的藍色按鈕即可，
（注：成功界面如下）
