一: 下載Modelsim SE-64 10.4
1.下載安裝包和破解檔案patch_dll.bat和MentorKG.exe，
2. 安裝好之后，在破解檔案復制放在安裝目錄Win64中，
3. 然后在安裝目錄中找到Win64中找到mgls.dll / mgls64.dll 兩個檔案，取消“只讀”屬性，
如圖：
4.然后從Win64中找到 patch_dll.bat，點擊并運行，等待生成TXT文本，保存在Win64中，
5.恢復mgls.dll / mgls64.dll 的“只讀”屬性，
6.在桌面找到“此電腦”，單擊屬性，找到“高級系統設定”，點擊“環境變數”，新建變數名《MGLS_LICENSE_FILE 》，變數值為TXT檔案路徑，
此破解方法根據網上轉載，
二 QUARTUS ii 聯合仿真
1.新建工程，創號測驗檔案的路徑 如圖：
接著點擊next，選擇modelsim，一直點擊next知道finsh，

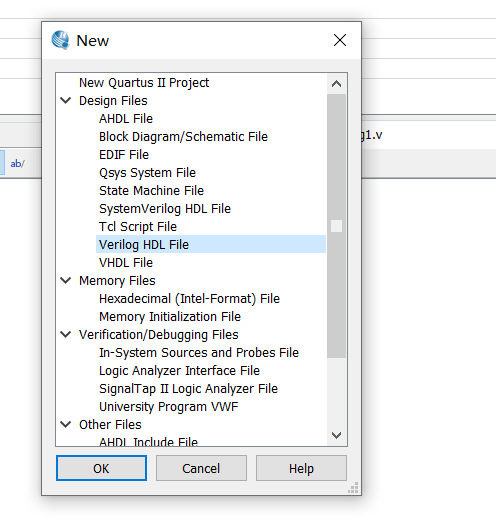

2.點擊file，創建，
輸入代碼保存并運行，

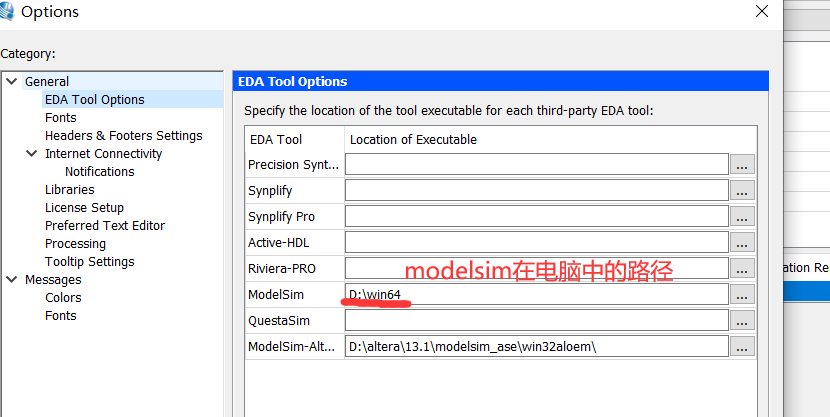

3.運行完成之后，點擊上方tool，找到Options，選擇modelsim在電腦中的路徑，
4.設定完成之后，點擊上方processing<<<<start，點擊如圖選項： 生成測驗檔案，
5.之后再下方可以看到生成測驗檔案位置，并打開帶.vt這檔案，
復制example2_vlg_tst，后面將用到，

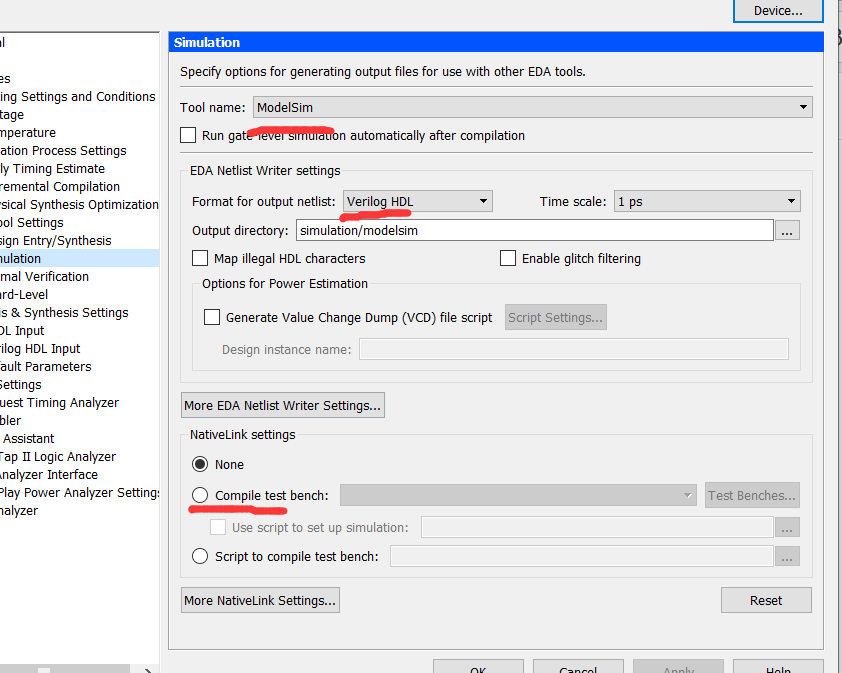

6.打開上方Assignments<<setting<<simulation，
如圖：

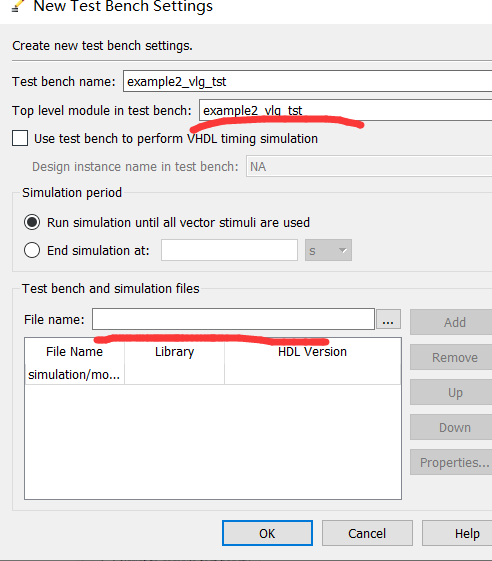

之后點擊compile test bench :<<new
如圖：
在file name 選擇之前生成的.vt測驗檔案位置并添加（Add），然后一直ok，
- 點擊上方tools，
，選擇第一個，
8.自動彈出modelsim進行測驗，
注意： 生成的激勵檔案沒有修改，在modelsim沒有波形圖，

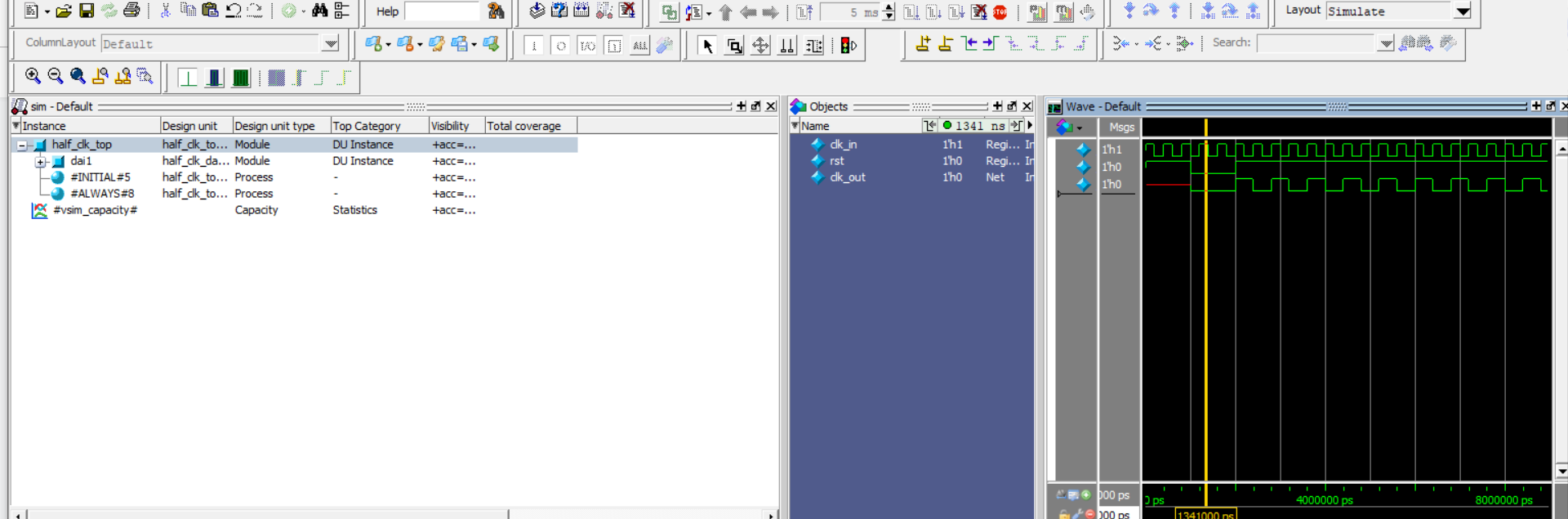

網上有例子，如圖
三: 程序鏈接
B站鏈接
