STM32——不同的按鍵對應實作不同功能的燈閃爍

功能介紹

本程式使用STM32F103VE板子
實作功能：
按鍵1：實作單個燈閃爍
按鍵2：實作全部燈閃爍
按鍵3：實作流水燈
按鍵4：實作跑馬燈

程式解讀

#include "stm32f10x.h"   // 相當于51單片機中的  #include <reg51.h>
void InitScan(void);
void InitLed(void);
void Delay_us(unsigned long time);
void Delay_ms(unsigned long time);
void InitLedStatus();
void ControlSingleLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey,GPIO_TypeDef* GPIO_LED,u16 GPIO_Pin_Led);
void ControlAllLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey);
void ControlHorseRaceLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey);
void ControlWaterLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey);
/*四個標志位分別用于控制單個燈閃爍，全部燈閃爍，流水燈，跑馬燈按鍵掃描*/
 int Flag_SingleLed = 0;
 int Flag_AllLed = 0;
 int Flag_WaterLed = 0;
 int Flag_HorseRaceLed = 0;
int main(void)
{
	InitLedStatus();
		InitScan();
	// 來到這里的時候，系統的時鐘已經被配置成72M，
	InitScan();
  InitLed();

	while(1){
	/*LED0*/
	ControlSingleLed(GPIOC,GPIO_Pin_0,GPIOA,GPIO_Pin_0); //控制燈閃爍
	/*LED1*/
	ControlAllLed(GPIOC,GPIO_Pin_1);//控制全部燈亮與滅
	/*LED2*/
	ControlWaterLed(GPIOC,GPIO_Pin_2);//實作流水燈
	/*LED3*/
	ControlHorseRaceLed(GPIOC,GPIO_Pin_3);//實作跑馬燈
 }

}
void Delay_us(unsigned long time){
	unsigned long i;
	while(time--){
		i = 8;
		while(i--);
	}

}
void Delay_ms(unsigned long time){
	while(time--)
	Delay_us(1100);

}
/**
*@param void
*Function : 對四個按鍵進行時鐘配置，并配置引腳，模式為上拉輸入，速度
*/
void InitScan(void){
	 GPIO_InitTypeDef GPIO_Scan;
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	  GPIO_Scan.GPIO_Pin =  GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	  GPIO_Scan.GPIO_Mode = GPIO_Mode_IPU;
	 GPIO_Init(GPIOC,&GPIO_Scan);

	}
void InitLedStatus(){
		GPIO_SetBits(GPIOA,GPIO_Pin_All);
}
/**
*@param void
*Function : 對四個LED鄧進行時鐘配置，并配置引腳，模式為推挽輸出，速度
*/
void InitLed(void){
	  GPIO_InitTypeDef GPIO_Led;
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	  GPIO_Led.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	  GPIO_Led.GPIO_Mode =  GPIO_Mode_Out_PP;
	  GPIO_Led.GPIO_Speed = GPIO_Speed_10MHz;
	 GPIO_Init(GPIOA,&GPIO_Led);
	}
/**
 *@ControlSingleLed ControlSingleLed
 *@param GPIO_Scan 按鍵埠
 *@param GPIO_Pin_ScanKey 按鍵引腳
 *@param GPIO_LED 燈埠
 *@param GPIO_Pin_Led 燈引腳
*Function : 按下按鍵，對應的LED燈亮
*/
void ControlSingleLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey,GPIO_TypeDef* GPIO_LED,u16 GPIO_Pin_Led){
		if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0){
			Delay_ms(50);
		if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0)
			Flag_SingleLed = !Flag_SingleLed;

			if(Flag_SingleLed == 1){
			    InitLedStatus();
				  GPIO_ResetBits(GPIO_LED,GPIO_Pin_Led);
			}else{
				GPIO_SetBits(GPIO_LED,GPIO_Pin_Led);
			}
	}
}
/**
 *@ControlAllLed ControlAllLed
 *@param GPIO_Scan 按鍵埠
 *@param GPIO_Pin_ScanKey 按鍵引腳
 *@param GPIO_LED 燈埠
 *@param GPIO_Pin_Led 燈引腳
*Function : 按下按鍵所有的燈亮
*/
void ControlAllLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey){
	if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0){
			Delay_ms(50);
		if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0)
      Flag_AllLed	= !Flag_AllLed;

		if(Flag_AllLed == 1){
		 GPIO_ResetBits(GPIOA,GPIO_Pin_0);
	   GPIO_ResetBits(GPIOA,GPIO_Pin_1);
	   GPIO_ResetBits(GPIOA,GPIO_Pin_2);
	   GPIO_ResetBits(GPIOA,GPIO_Pin_3);
			}else{
		 GPIO_SetBits(GPIOA,GPIO_Pin_0);
		 GPIO_SetBits(GPIOA,GPIO_Pin_1);
		 GPIO_SetBits(GPIOA,GPIO_Pin_2);
		 GPIO_SetBits(GPIOA,GPIO_Pin_3);
			}
	}
}
/**
 *@MethodName ControlWaterLed
 *@param GPIO_Scan 按鍵埠
 *@param GPIO_Pin_ScanKey 按鍵引腳
 *@param GPIO_LED 燈埠
 *@param GPIO_Pin_Led 燈引腳
*Function : 按下按鍵，實作流水燈
*/
void ControlWaterLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey){
	if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0){
			Delay_ms(50);
		if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0)
      Flag_WaterLed	= !Flag_WaterLed;

		if(Flag_WaterLed == 1){
		  GPIO_ResetBits(GPIOA,GPIO_Pin_0);
			Delay_ms(300);
			GPIO_SetBits(GPIOA,GPIO_Pin_0);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_1);
			Delay_ms(300);
			GPIO_SetBits(GPIOA,GPIO_Pin_1);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_2);
			Delay_ms(300);
			GPIO_SetBits(GPIOA,GPIO_Pin_2);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_3);
			Delay_ms(300);
			GPIO_SetBits(GPIOA,GPIO_Pin_3);
			Delay_ms(300);
			}else{
				InitLedStatus();
			}
	}

}
/**
 *@MethodName ControlHorseRaceLed
 *@param GPIO_Scan 按鍵埠
 *@param GPIO_Pin_ScanKey 按鍵引腳
 *@param GPIO_LED 燈埠
 *@param GPIO_Pin_Led 燈引腳
*Function : 按下按鍵，實作跑馬燈
*/

void ControlHorseRaceLed(GPIO_TypeDef* GPIO_Scan,u16 GPIO_Pin_ScanKey){

	if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0){
			Delay_ms(50);
		if(GPIO_ReadInputDataBit(GPIO_Scan,GPIO_Pin_ScanKey) == 0)
      Flag_HorseRaceLed	= !Flag_HorseRaceLed;

		if(Flag_HorseRaceLed == 1){
		  GPIO_ResetBits(GPIOA,GPIO_Pin_0);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_1);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_2);
			Delay_ms(300);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_3);
			Delay_ms(300);
			InitLedStatus();
			}else{
				InitLedStatus();
			}
	}
}

總結

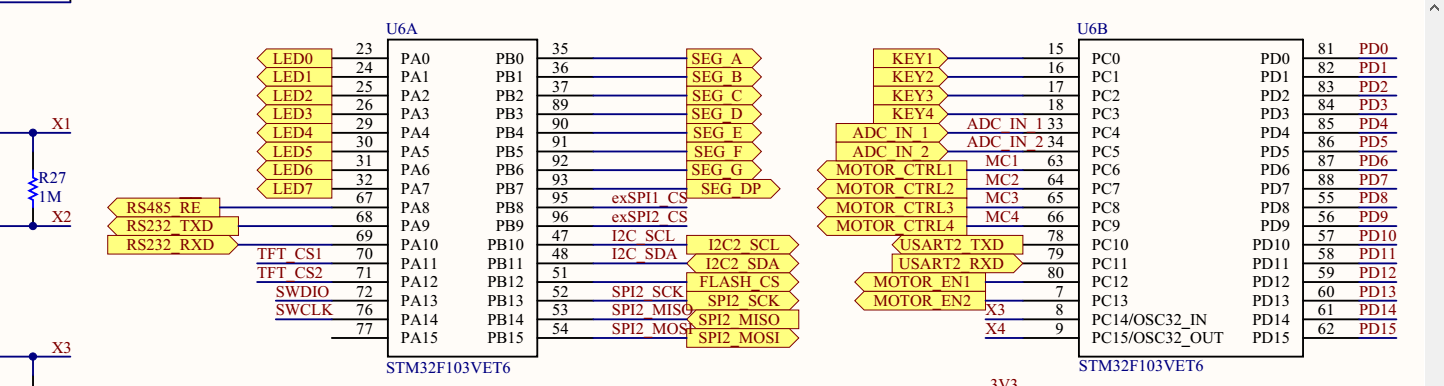

上面程式所用到的4個燈，4個按鍵在電路圖上的位置
