園區網路的IP地址資源規劃 使用VLSM（變長子網掩碼）主機數量、子網段數量、主機總數如何計算

我是藝博東 ，一個思科出身專注于華為的網工，

軟體園區網路的需求

園區內有3個站點，主路由器，管理1路由器，管理2路由器

YBD買了2條ISP鏈路，可以從主鏈路和備份的鏈路接入網路，當主鏈路不可用時，才能使用備份的鏈路，在這種正常的情況下，所有交換網流量都通過管理1出口，而管理2應該配置為替代網關，

YBD還要為移動用戶建立一個無線網路，這里使用的是靜態路由，
內部網路使用的是OSPF協議，使用私有IPV4地址，NAT需要在主路由和管理2路由器上實施，用于互聯網接入，
為了節約，在適當情況下使用分層VLSM可變長子網掩碼，暫時不需要使用IPV6

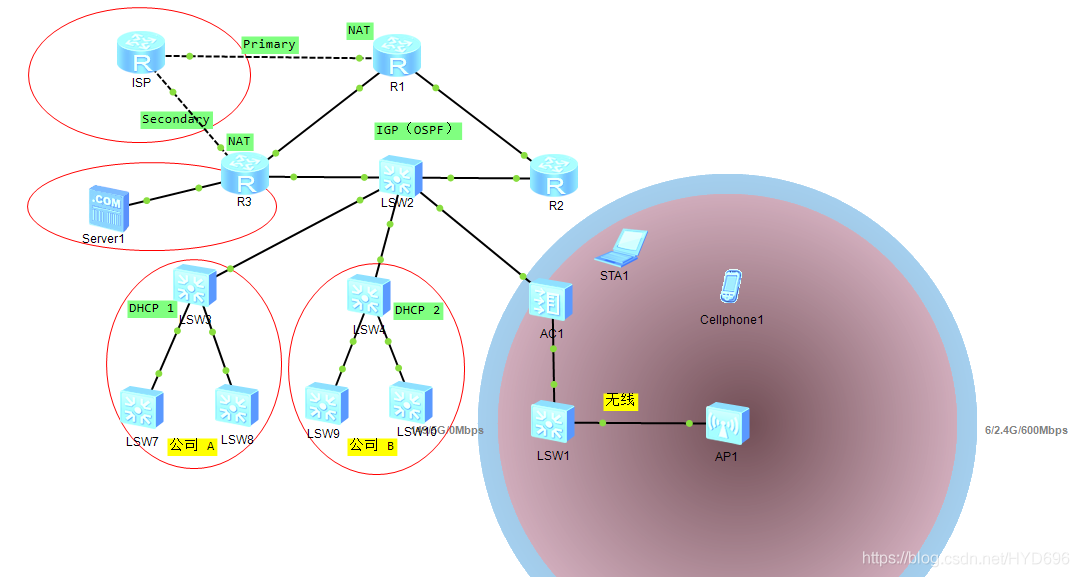

組網拓撲

IP地址資源規劃需求

ISP為我分配了100.1.1.104/29這個IPv4地址，將這個地址劃分為給這2個ISP地址劃分2個/30的子網，

YBD（指現在你分配網路的這個學校）為你分配了這個私人地址用于內部網路尋址：10.10.80.0/20

每個用戶組的預期用戶數為：
對于交換網路（這些將通過VLAN實作）：
1、公司A作業人員有200臺主機
2、公司B作業人員有1000臺主機
3、服務器局域網的10臺主機
4、供YBD無線用戶200臺主機
5、采用VLSM可變長子網掩碼設計，最大限度地利用IPv4地址，
6、所有網路設備（包括交換機）都必須有IPv4地址，個人電腦主機的網關將使用每個子網中第一個可用的地址，
7、每個ISP鏈路將被分配一個/30的子網掩碼，
8、交換網路的管理VLAN將有兩個額外的主機供網路管理使用，網路管理主機將使用管理1路由器管理VLAN子網的最后可用地址

計算公式

主機數量、子網段數量、主機總數分別如何計算？

計算公式：
可用主機數量=2^n-2（n為主機位）
子網段數量=2^n （n為網路位）
主機總數=子網內主機數 X 子網數

1、公司A作業人員有200臺主機
可用主機數量=2^n-2
2^n-2≤200
∴ n=8

2、公司B作業人員有1000臺主機
2^n-2≤1000
∴ n=10

3、服務器局域網的10臺主機
2^n-2≤10
∴ n=4

4、供YBD無線用戶200臺主機
2^n-2≤200
∴ n=8

IP地址資源規劃

A 表

B 表

C 表

AC簡單配置

AC1的配置

[AC1]vlan batch 10 20
[AC1-GigabitEthernet0/0/1]port link-type trunk
[AC1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[AC1-GigabitEthernet0/0/1]q
[AC1]dhcp enable #配置dhcp
[AC1]int Vlanif 10
[AC1-Vlanif10]ip address 10.1.10.1 24
[AC1-Vlanif10]dhcp select interface
[AC1-Vlanif10]int vlanif 20
[AC1-Vlanif20]ip address 10.1.20.1 24
[AC1-Vlanif20]dhcp select interface
[AC1-Vlanif20]q
[AC1]wlan #在AC上配置AP上線
[AC1-wlan-view]ap-group name ap-group1 #創建AP組，用于將相同配置的AP加入到同一AP組
[AC1-wlan-ap-group-ap-group1]q
#創建域管理模板，在域管理模板配置AC的國家碼并在AP組下參考管理模塊
[AC1-wlan-view]regulatory-domain-profile name defult
[AC1-wlan-regulate-domain-defult]country-code cn
[AC1-wlan-regulate-domain-defult]q
[AC1-wlan-view]ap-group name ap-group1
[AC1-wlan-ap-group-ap-group1]regulatory-domain-profile default
Warning: Modifying the country code will clear channel, power and antenna gain c
onfigurations of the radio and reset the AP. Continue?[Y/N]:y
[AC1-wlan-ap-group-ap-group1]q
[AC1-wlan-view]q
#配置AC源介面
[AC1]capwap source int Vlanif 10
#查看AP2的MAC地址，并記錄下來
[AC1]wlan
[AC1-wlan-view]ap auth-mode mac-auth
[AC1-wlan-view]ap-id	0 ap-mac [ap2的mac地址]
[AC1-wlan-ap-0]ap-name area_1
[AC1-wlan-ap-0]ap-group ap-group1
[AC1-wlan-ap-0]q
#配置WLAN業務引數，配置WPA-WPA2+PSK+AES
[AC1]wlan
[AC1-wlan-view]security-profile name wlan-net
[AC1-wlan-sec-prof-wlan-net]security wpa-wpa2 psk pass-phrase 12345678 aes
Warning: The current password is too simple. For the sake of security, you are a
dvised to set a password containing at least two of the following: lowercase let
ters a to z, uppercase letters A to Z, digits, and special characters. Continue?
 [Y/N]:y
[AC1-wlan-sec-prof-wlan-net]q
#創建名為"wlan-net"的SSID，并配置SSID名稱為"wlan-net"
[AC1-wlan-view]ssid-profile name wlan-net
[AC1-wlan-ssid-prof-wlan-net]ssid wlan-net
Info: This operation may take a few seconds, please wait.done.
[AC1-wlan-ssid-prof-wlan-net]q
#創建名為"wlan-net"的VAP模板，配置業務資料轉發模式，業務VLAN，并且參考安全模板和SSID
[AC1-wlan-view]vap-profile name wlan-net
#配置直接轉發
[AC1-wlan-vap-prof-wlan-net]forward-mode direct-forward
[AC1-wlan-vap-prof-wlan-net]security-profile wlan-net
Info: This operation may take a few seconds, please wait.done.
[AC1-wlan-vap-prof-wlan-net]ssid-profile wlan-net
Info: This operation may take a few seconds, please wait.done.
[AC1-wlan-vap-prof-wlan-net]q
#配置AP組參考VAP模板，AP上射頻1和射頻1都使用VAP模板"wlan-net"的配置
[AC1-wlan-view]ap-group name ap-group1
[AC1-wlan-ap-group-ap-group1]vap-profile wlan-net wlan 1 radio 0
[AC1-wlan-ap-group-ap-group1]vap-profile wlan-net wlan 1 radio 1
[AC1-wlan-ap-group-ap-group1]q
#配置AP射頻的信道和功率，關閉射頻的信道和功率自動調優功能，射頻的信道和功率自動調優功能默認開啟，如果不關閉此功能則會導致手動配置不生效
[AC1-wlan-view]rrm-profile name default
[AC1-wlan-rrm-prof-default]calibrate auto-channel-select disable
[AC1-wlan-rrm-prof-default]calibrate auto-txpower-select disable
[AC1-wlan-rrm-prof-default]q
 #配置射頻0的信道和功率
[AC1-wlan-view]ap-id 0
[AC1-wlan-ap-0]radio 0
[AC1-wlan-radio-0/0]channel 20mhz 6
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC1-wlan-radio-0/0]eirp 127
Info: The EIRP value takes effect only when automatic transmit power selection i
s disabled, and the value depends on the AP specifications and local laws and re
gulations.
[AC1-wlan-radio-0/0]q
 #配置射頻1的信道和功率
[AC1-wlan-ap-0]radio 1
[AC1-wlan-radio-0/1]channel 20mhz 149
Warning: This action may cause service interruption. Continue?[Y/N]y
[AC1-wlan-radio-0/1]eirp 127
