一文了解 HDFS 及其組成框架

HDFS是Google公司的 GFS論文 思想的實作，它由NameNode（名稱節點）、DataNode（資料節點）、SecondaryNameNode（第二名稱節點）組成，其中， NameNode 相當于論文中的 GFS Master ， DataNode 相當于論文中的 GFS Chunk Server ，

GFS 是一個可擴展的分布式檔案系統設計思想，用于設計針對大型的、分布式的、對大量資料進行訪問的檔案系統，

一、 HDFS簡介

1.1 HDFS的概述

HDFS是基于 流資料 訪問模式的 分布式檔案系統 ，其設計建立在 “一次寫入、多次讀取” 的基礎上，提供高吞吐量、高容錯性的資料訪問，能很好地解決海量資料的存盤問題，

流資料 是指數千個資料源 持續生成 的資料，可以理解為隨時間延續而 無限增長 的動態資料集合，
通俗點說，如果把資料比如成一個水庫，那么流進去的水，就是流資料（就像我們聽的音樂，屬于音樂流；而看到的文字、圖片這些較為固定的，一次性下載的，形成不了流），

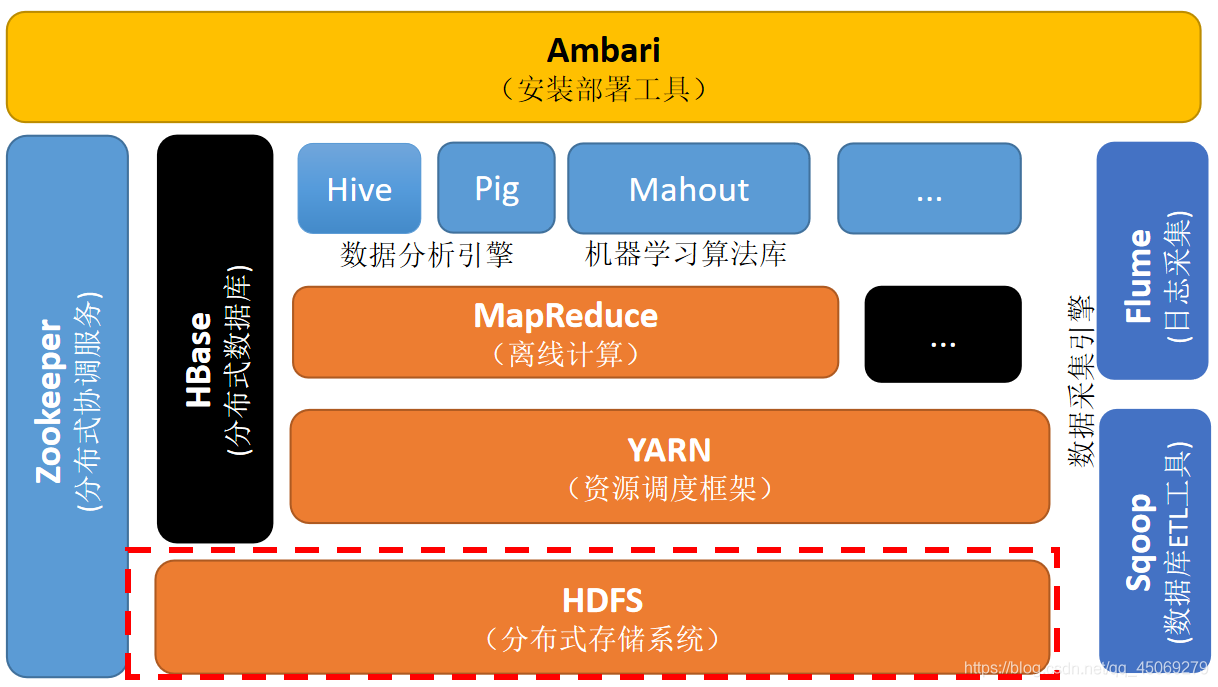

在Hadoop生態圈中，HDFS屬于底層基礎，負責存盤檔案，
_{（圖片來源于網路）}

1.2 HDFS的優點

HDFS的優點：

1. 高容錯性，提供了容錯和恢復機制，副本丟失后，自動恢復，
2. 高可靠性，資料自動保存多個副本，通過多副本提高可靠性，
3. 適合大資料處理，可以處理超大檔案，比如 TB級甚至PB級 的檔案，
4. 適合批處理，移動計算而非移動資料；資料位置暴露給計算框架，
5. 支持流式資料訪問，一次性寫入，多次讀取（一個資料集一旦生成，就會被復制分發到不同的存盤節點，各節點可以進行讀取/訪問）；保證資料一致性，
6. 低成本運行，可以運行在低成本的硬體之上，
7. …

HDFS 默認保存 3 份副本，


第一個副本：放置在 上傳檔案 的資料節點（第一個副本如果是在 集群外 提交，則隨機挑選一個 CPU 比較空閑 、 磁盤不太滿 的節點）；
第二個副本：放置在與 第一個副本 不同 的機架的節點上；
第三個副本：放在與 第二個副本 相同 的機架的其他節點上，

1.3 HDFS的缺點

HDFS的缺點：

1. 不適合處理 低延遲 的資料訪問，比如用戶 要求時間比較短 的低延遲應用（主要處理高資料吞吐量的應用），
2. 不適合處理 大量的小 檔案，會造成尋址時間超過讀取時間；會占用NameNode大量記憶體，因為NameNode把檔案系統的元資料存放在記憶體中（檔案系統的容量由NameNode的大小決定），小檔案太多會消耗NameNode的記憶體，
3. 不適合 并發寫入，一個檔案只能有一個寫入者，HDFS暫不支持多個用戶對同一個檔案的寫操作，
4. 不適合 任意修改 檔案，僅支持append(附加)，不支持在檔案的任意位置進行修改，
5. …

二、 HDFS的組成與架構

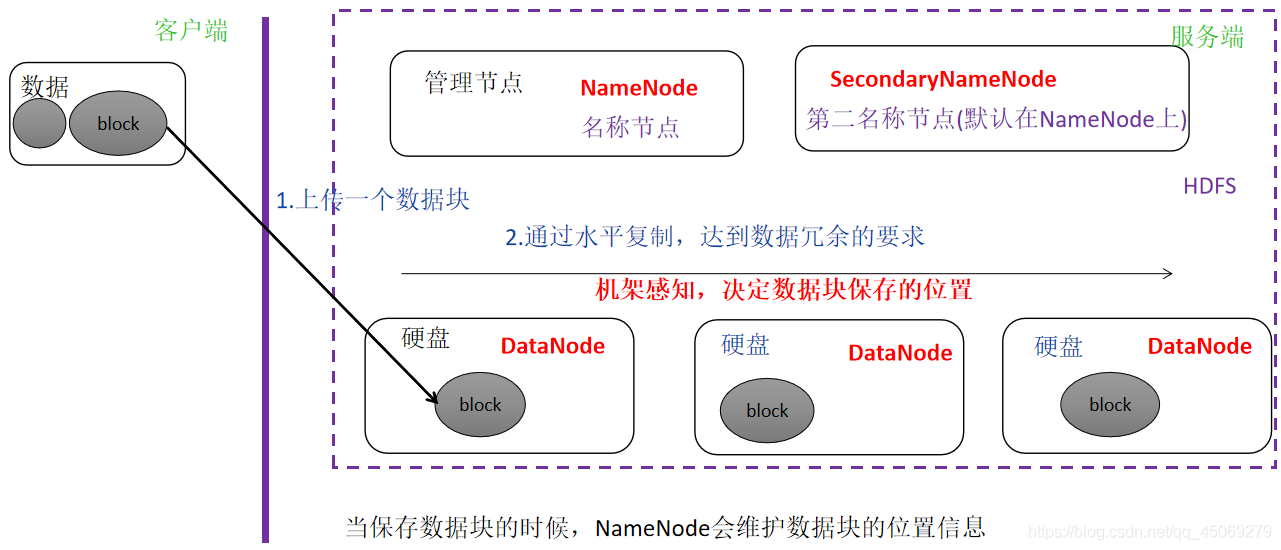

HDFS的組成架構圖及各部分功能如下所示：

_{（圖片來源于網路）}

2.1 NameNode節點

當用戶訪問資料檔案時，為了保證能夠讀取到每一個資料塊， HDFS有一個專門 負責保存檔案屬性資訊的節點，這個節點就是 NameNode 節點（即 名稱節點 ），

2.1.1 節點職責

NameNode節點 是HDFS的管理者，負責保存和管理HDFS的元資料，

其職責有以下三個方面：
① 管理維護HDFS的命名空間
NameNode管理HDFS系統的命名空間，維護檔案系統樹以及檔案系統樹中所有檔案的元資料，管理這些資訊的的檔案分別是 edits（操作日志檔案） 和 fsimage（命名空間鏡像檔案） ，

editlog(操作日志)：在NameNode啟動的情況下，對HDFS進行的各種操作進行記錄，（HDFS客戶端執行的所有操作都會被記錄到editlog檔案中，這些檔案由edits檔案保存）


fsimage：包含HDFS中的元資訊（比如修改時間、訪問時間、資料塊資訊等），

② 管理DataNode上的資料塊
負責管理資料塊上所有的元資料資訊（管理DataNode上資料塊的均衡，維持副本數量），

③ 接收客戶端的請求
接收客戶端檔案上傳、下載、創建目錄等的請求，

2.2 DataNode節點

HDFS首先把大檔案切分成若干個小的資料塊，再把這些資料塊寫入不同的節點，這個 負責保存檔案資料的節點就是 DataNode 節點（即 資料節點 ），

2.2.1 節點職責

DataNode節點 負責存盤資料，把Block(資料塊)以Linux檔案的形式保存在磁盤上，并根據Block標識和位元組范圍來讀寫塊資料，

其職責有以下三個方面：
① 保存資料塊
一個資料塊會在多個DataNode進行冗余備份（在某一個DataNode最多只有一個備份），

② 負責客戶端對資料塊的IO請求
在客戶端執行寫操作時，DataNode之間會相互通信，保證寫操作的一致性，

③ 定期和NameNode進行心跳通信，接受NameNode的指令
如果NameNode節點10分鐘沒有收到DataNode的心跳資訊，就會將其上的資料塊復制到其他DataNode節點，

因此，NameNode節點上并不會永久保存DataNode節點上的資料塊資訊，而是通過與DataNode節點心跳聯系的方式，來更新節點上的映射表，以此減輕負擔，

問題：HDFS資料塊默認大小為128M（Hadoop2.2之前為64M），將HDFS的資料塊設定得很大的目的是什么？（傳統資料塊只有512個位元組）

答：為了減少尋址開銷，讓HDFS的檔案傳輸時間由傳輸速率決定（如果塊設定得足夠大，從磁盤 傳輸資料的時間 會明顯大于 定位這個塊開始位置 所需的時間），

2.3 SecondaryNameNode節點

HDFS有一個定期創建命名空間的檢查點(CheckPoint)操作的節點，也就是SecondaryNameNode節點（即 第二名稱節點），

出于可靠性考慮，SecondaryNameNode節點與NameNode節點通常運行在不同的機器上，且SecondaryNameNode節點與NameNode節點的記憶體要一樣大，

（如果想了解 SecondaryNameNode 的作業流程，可以參考這篇文章：淺析 SecondaryNameNode 的作業流程 ）

問題：一般情況下，一個集群中的SecondaryNameNode節點也是只有一個的原因是什么？


答：因為如果多的話，會增加NameNode的壓力，使其忙于元資料的傳輸/接收、日志的傳輸/切換，從而導致性能下降；同時，NameNode節點也不支持做并發檢查點，

2.3.1 節點職責

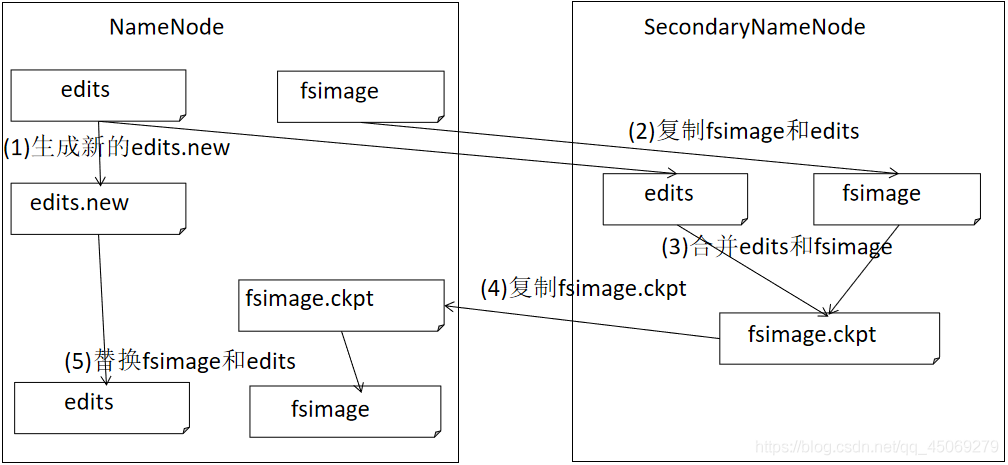

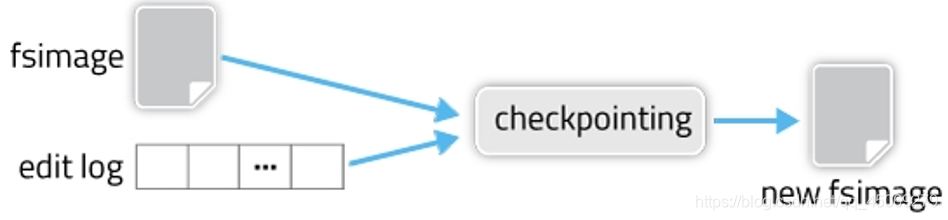

SecondaryNameNode節點 定期把NameNode的 fsimage 和 edits 下載到本地，再將它們加載到記憶體并進行合并，最后把合并后新的 fsimage 回傳NameNode （這個程序稱為檢查點），

經典問題：NameNode與SecondaryNameNode有沒有關系？

SecondaryNameNode節點的作業流程可以參考這篇文章：

其職責有以下兩個方面：
① 防止edits過大
定期合并 fsimage 和 edits 檔案，使 edits 大小保持在限制范圍內，這樣做減少了重新啟動NameNode時合并 fsimage 和 edits 耗費的時間，從而減少了NameNode啟動的時間，

② 做冷備份
對一定范圍內資料做快照性備份，在NameNode失效時能恢復部分 fsimage ，

好了，HDFS 及其組成框架介紹完成，

如果想進一步了解 HDFS 的作業機制，可以參考這篇文章：圖文詳解 HDFS 作業機制及其原理 ，
