TMS570學習【1】了解什么是TMS570
鑒于TMS570的功能強大，在嵌入式中超高性能的地位，因此本明同學開始對TMS570的學習和應用，當然還是以應用為主哈，畢竟是個機械的工科生，向大家分享一下我的學習心得以及與STM32的對比，
1. 基本配置
主頻：300MHZ，
芯片記憶體：512K，閃存4MB，外擴16M*16BIT的SDRAM，
AD采集：40路12位，采樣頻率不低于20KHZ，支持IO引腳中斷、PWM觸發中斷、軟體中斷三種中斷方式，輸入信號0-5V，
GPIO:8個帶中斷的GPIO通用介面、30個普通GPIO口，8個帶中斷的專用GPI介面，
通信：2個RS232介面，速率9600bps，1個CAN2.0B 協議的介面，通信速率：1Mbps，
電源供電：DC3-3.3伏，
高低電平：高電平有效輸入為1.8V，低電平有效輸入為0.7V；
2. 功能電路
（1）GPI低通濾波處理電路；（我的板子上沒有找到）
（2）40路12位AD輸入運放跟隨器電路；
（3）運放跟隨器3.3V升壓8.3V電源升壓電路；
（4）TMS570的AD輸入電源3.3V升壓和穩壓電路；
（5）TMS570的AD輸入5V參考源電路；
（6）TMS570內核1.2V電源轉換電路，
相關硬體圖大家買的話肯定會有商家給配套贈送的，因此不在這拍照粘貼了，不過大體上我們也一般不用看的太細對于這個硬體圖而言，更重要的是如何應用，知道有哪些和怎么用介面，那么本次博客不會介紹大部分的相關軟體實作配置，爭取在后續博文中給出，
3.程式燒錄
按照給定的安裝步驟：
3.1 CCS

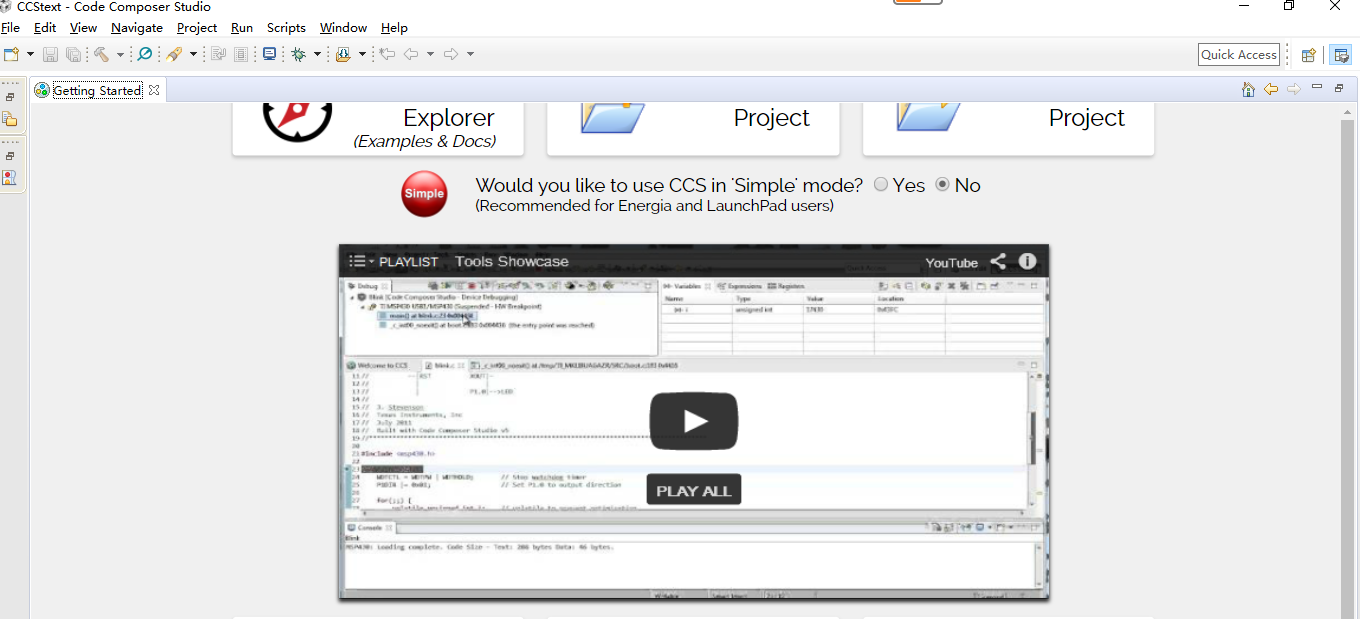

官方提供的編譯軟體安裝檔案壓縮包CCS8.3.0.00011_win32.zip：需要注意的是路徑不能有中文名，除了選擇芯片以外，都是一路默認下來的，當然，這里有必要介紹一下CCS，他是供用戶開發并除錯DSP、MCU等的集成開發軟體，我下載的版本為8.3，是免費軟體，可以給570提供編譯環境，這是我安裝完成的界面：
當然，關于CCS的使用還是需要提一下的，新建工程呢就是電機project->new ccs project.相關操作也不是什么難事，和KEIL的操作對比起來沒有太麻煩，我之前用過VS2013，所以上手這個還是蠻容易，想要一起學的小伙伴可以關注或者私聊我，現在先完成570給出的測驗程序吧，
3.2 HALCOGEN

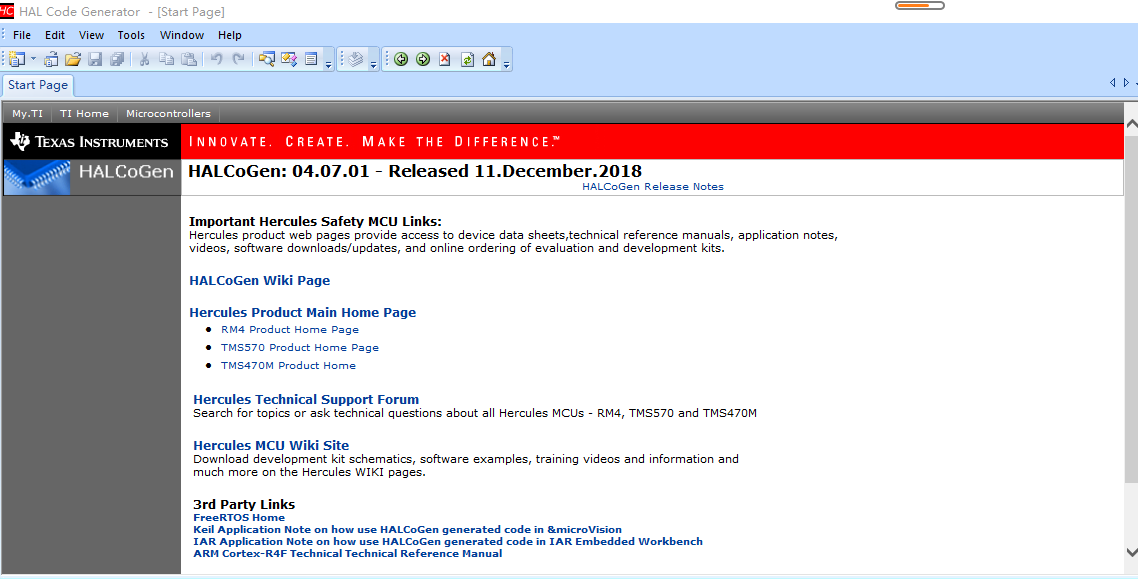

打開hal后，我們新建檔案：
電機file - generate code 后便可以生成一堆代碼，可以從ccs中看到：
3.3 撰寫主函式

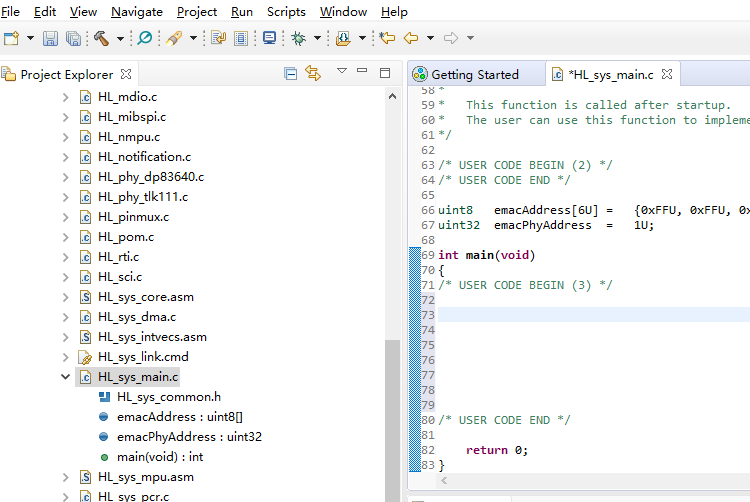

打開main主函式：
要注意，哪怕是被注釋了，也要放在begin和and之間

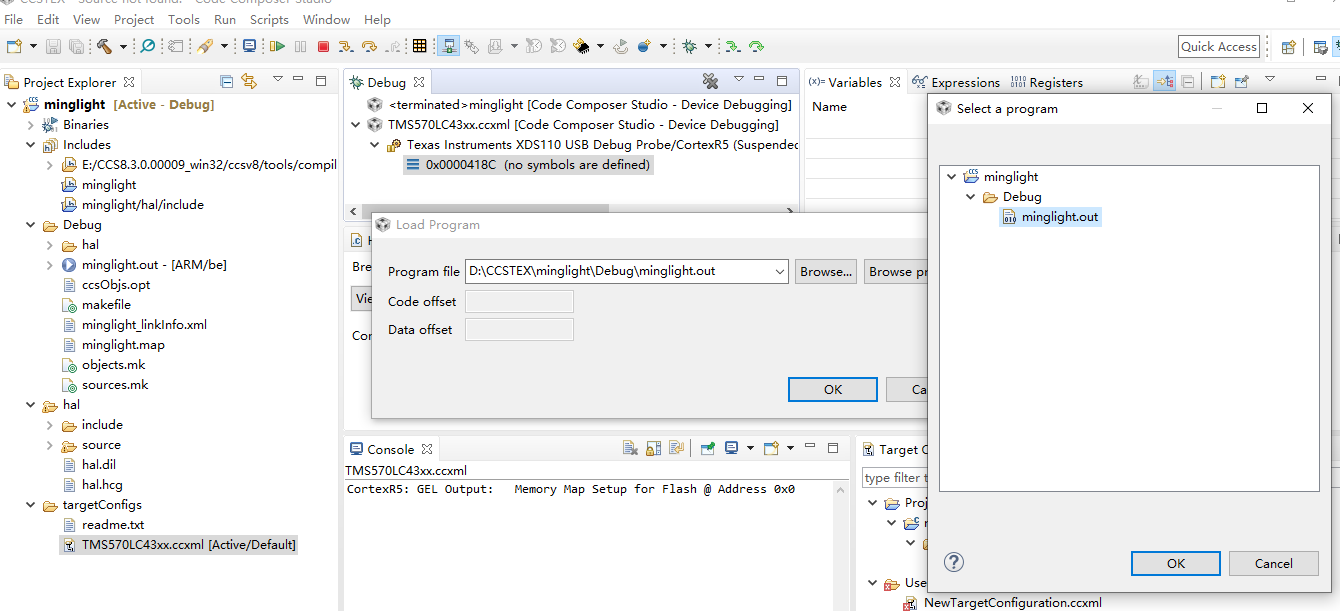

最后通過右鍵單擊Target Configurations視窗中工程目錄下的“xx.ccxml”檔案，并選擇“Launch Selected Configuration”，點擊快捷選單欄的“Connect Target”按鈕，在仿真器連接成功后，點擊快捷選單欄的“Load”按鈕，裝載程式就結束啦，

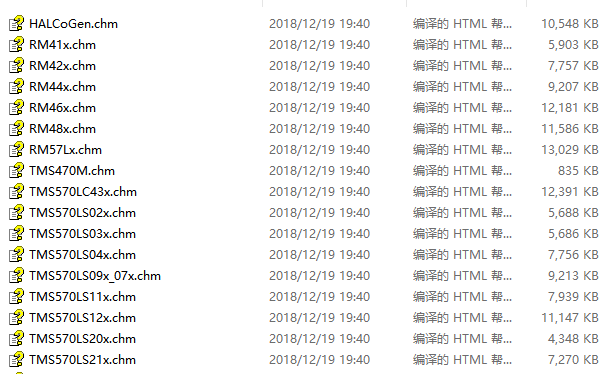

到此為止，基于HAL+CCS的編程流程差不多就結束了，當然以后還會學習570的各個功能實作，最終是要復現我STM32的各個程式段的，在這給大家推薦一個很有用的檔案，就是HAL的安裝檔案夾中，有個Help的檔案夾，可以從里面找到相關的芯片幫助手冊，這個手冊可以說相當有用了！！！！
最后，希望和大家一起繼續深入ARM的研究！
