ARM下載器

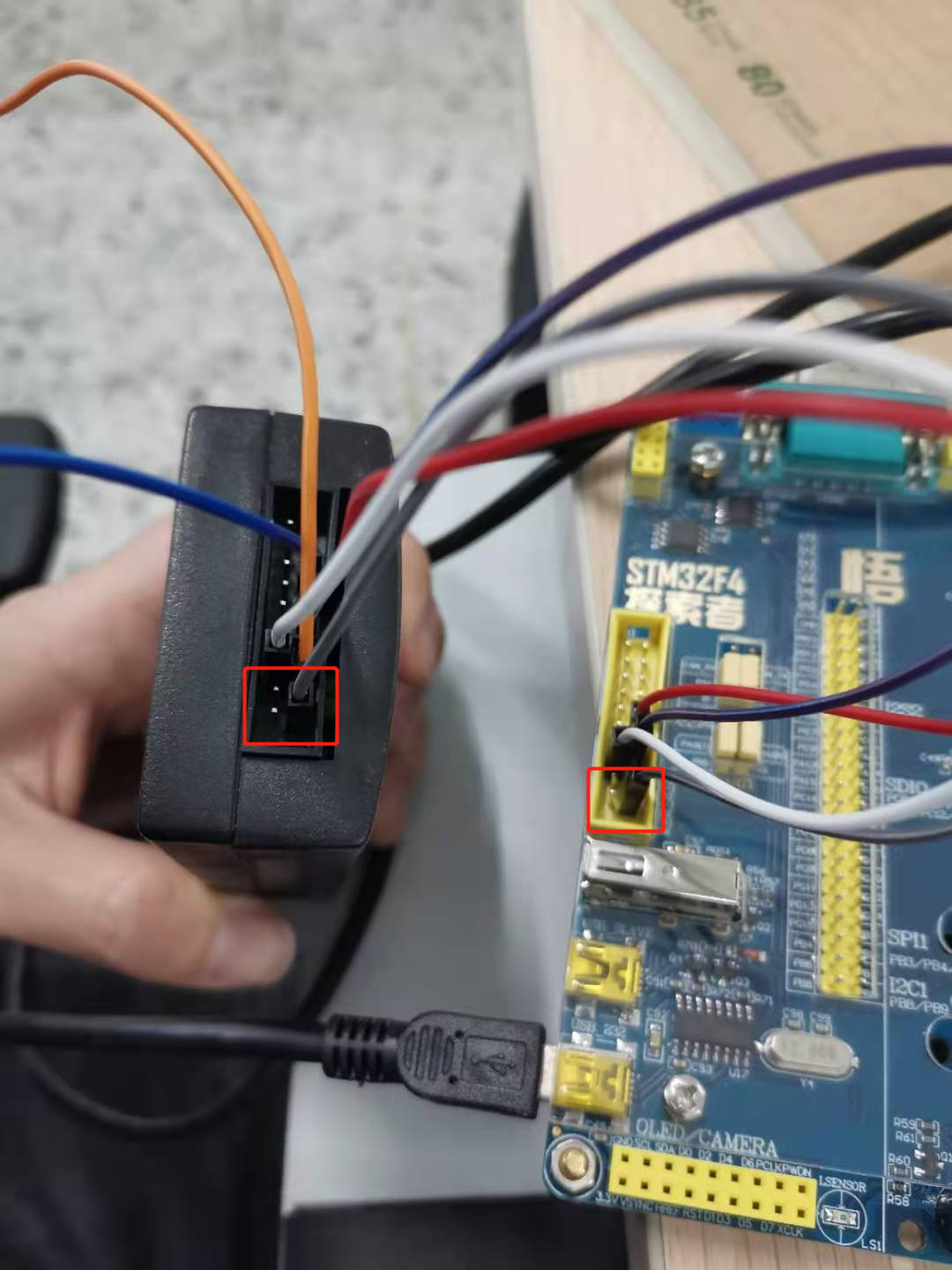

將下載器與STM32F4用杜邦線連接好：
注意：當開發板用其它方式供電時，下載器只需連接三根線：SWDIO\SWCLK\GND.當用下載器供電時，再加一根電源線Vref.

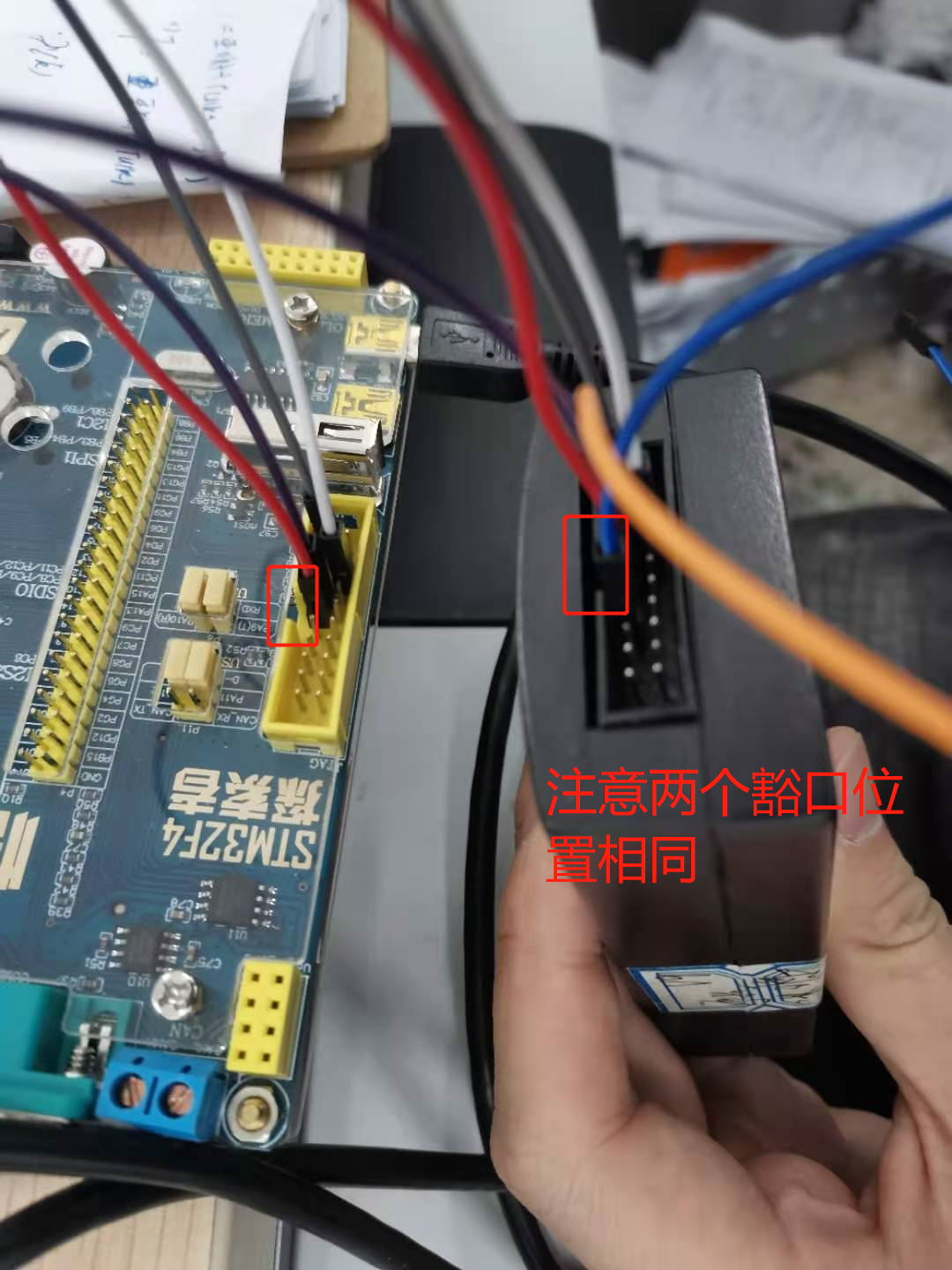

豁口朝前，電源線3.3V都在第一排右手邊第一個，
緊接著設定軟體MDK5

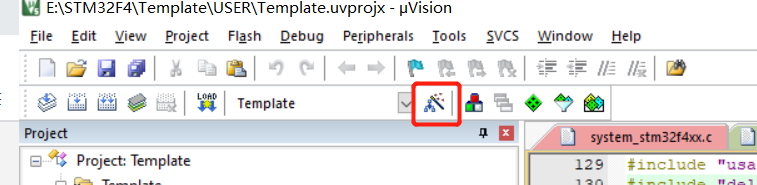

第一步：點擊魔術棒（Option for targets）

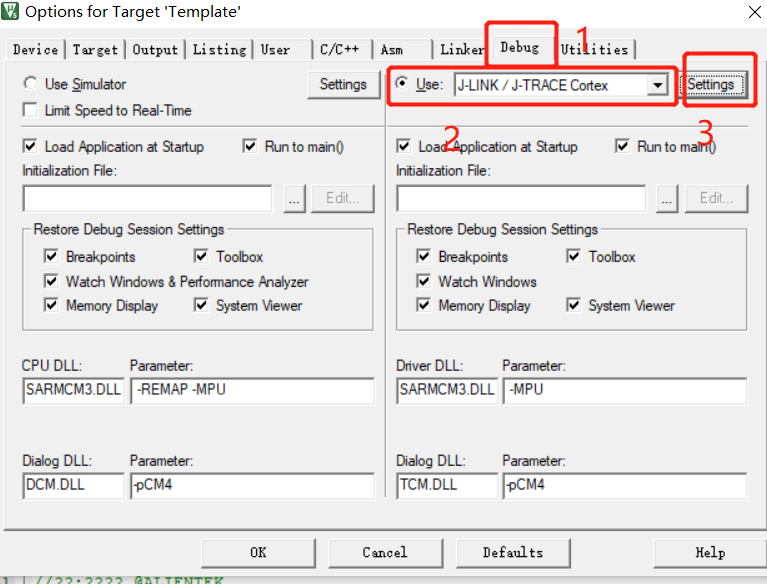

第二步：點擊Debug,對于ARM仿真器，選擇J-LINK/J-TRACE Cortex,然后點擊Setting.

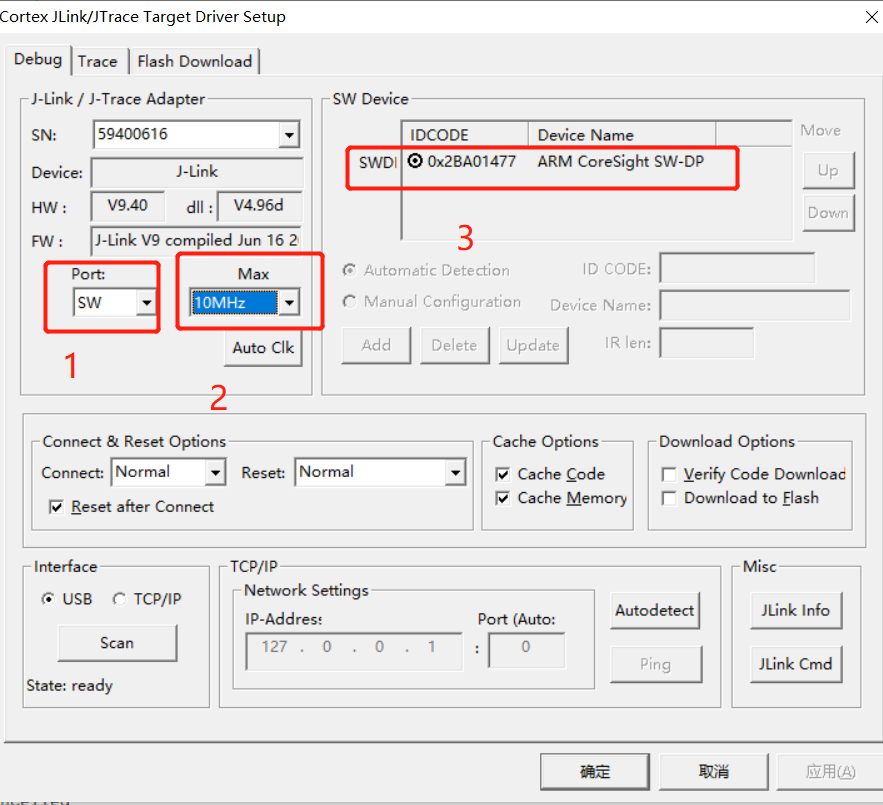

第三步：Port埠選擇SW模式，最大速率Max選擇10Mhz,能夠3處檢測出下載器，然后點擊確定即可，(后續下載程式失敗的話，可能是所使用的杜邦線質量不高等原因造成不支持這么大的速率，可以將最大速率調至1MHZ甚至更小)

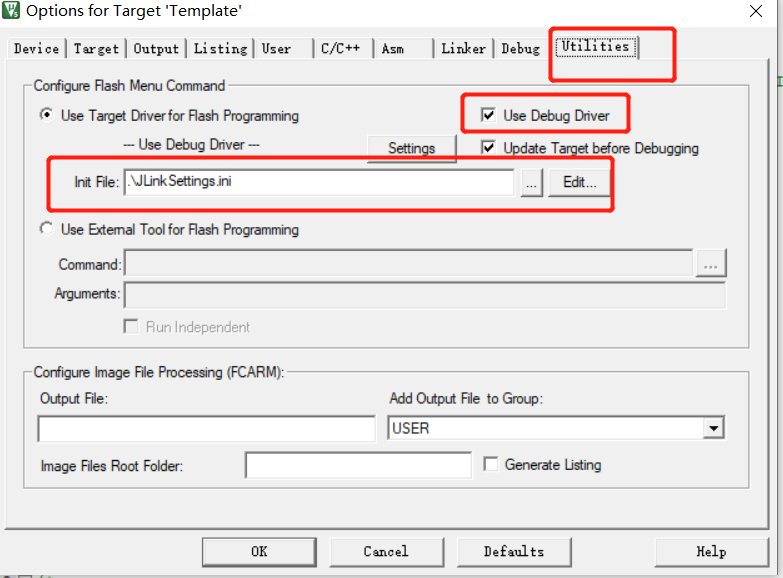

第四步：選擇Utilities，勾選Use Debug Drive,選擇驅動檔案
https://blog.csdn.net/cumt240/article/details/104566643/
ST-LINK v2下載器

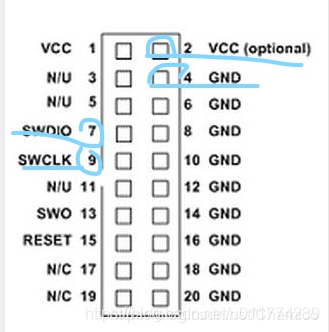

需要四根線（VCC/SWIO/SWCLK/GND）都連上，即圖中的1/7/9/4，否則識別不出來下載器，

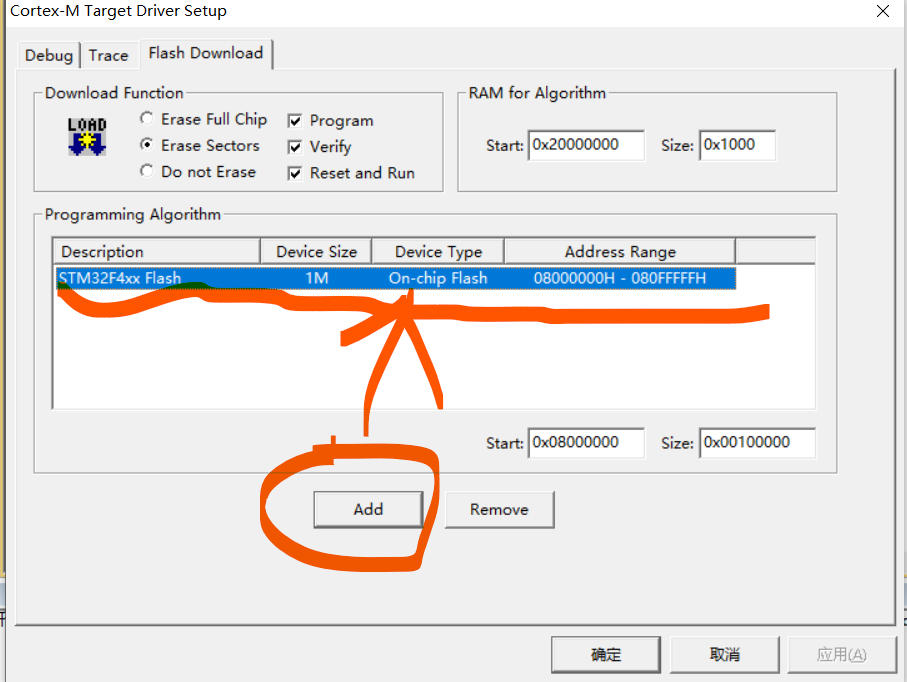

另外，注意在utilities–setting里面設定FLASH起始地址，
