藍橋杯單片機----矩陣鍵盤的基本控制

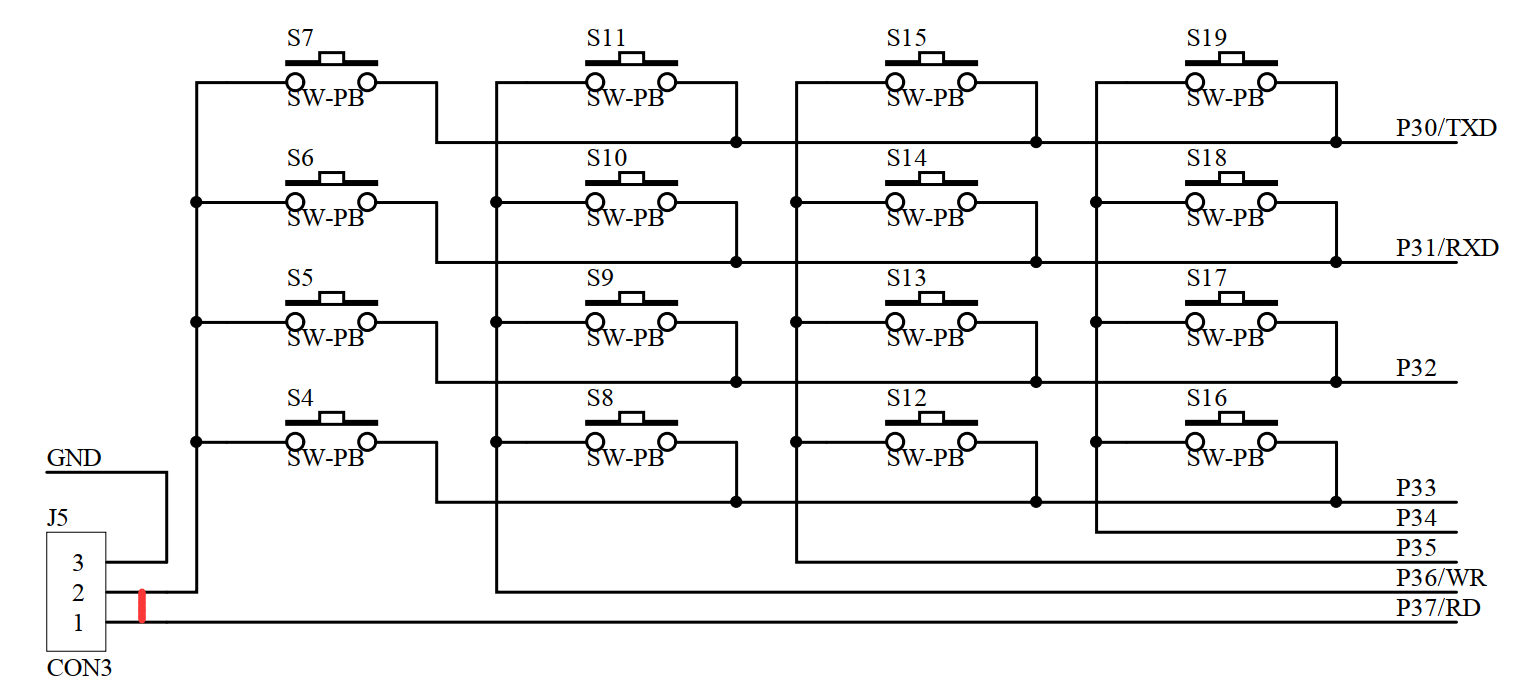

在CT107D單片機綜合訓練平臺上，首先將J5處的跳帽接到1~2引腳，使按鍵S4~S19按鍵組成4X4的矩陣鍵盤，

需要注意的是比賽的時候用的IAP15f2k61s2單片機是沒有P36和P37的，是用P44代替P37，P42代替P36,所有寫程式的時候需要注意一下，大家應該對矩陣鍵盤的掃描原理清楚吧，這里不在對矩陣鍵盤的掃描原理做講解，主要是針對一個題目做出相應程式設計，

內容設計：

1.不同按鍵對應不同的鍵值，例如S7對應數字7，S19對應數字19，在數碼管后兩位上顯示出來；

2.數字不足兩位的數碼管應只顯示一位，另外一個關閉，

#include<stc15f2k60s2.h>

#define uchar unsigned char   //定義無符號字符型別uchar
#define uint unsigned int     //定義無符號整型型別uint

uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf,0xff};//數字0~9，“-”，“關”
uchar qi,ba;   //定義字符型變數qi,ba，當作數碼管顯示控制變數
uchar num=0;

void delayms(int ms);          //延時函式
void allinit();                //初始化函式
void keyscan16();              //矩陣按鍵函式
void display4(uchar qi,uchar ba);   //第七、八段數碼管函式

void main()//主函式
{
	allinit();                  //初始化函式
	while(1)
	{
		if(num>=10){qi=num/10;ba=num%10;}//鍵值大于等于10，數碼管分兩位顯示
		else {qi=11;ba=num;}             //鍵值小于10，數碼管顯示一位，另外一位熄滅
		keyscan16();              //矩陣按鍵函式
		display4(qi,ba);          //第七、八段數碼管函式
	}
}
void keyscan16()//矩陣按鍵函式
{
	uchar temp;                 //定義一個無符號變數temp
	P44=0;P42=1;P3=0x7f;        //讓第一列按鍵為低電平
	temp=P3;                    //把P3的值賦給temp
	temp=temp&0x0f;             //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
	if(temp!=0x0f)              //判斷第一列是否有按鍵按下
	{
		delayms(5);               //延時5ms,用來按鍵消抖
		temp=P3;                  //把P3的值重新賦給temp
		temp=temp&0x0f;           //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
		if(temp!=0x0f)            //再次判斷第一列是否有按鍵按下
		{
			temp=P3;                //把P3的值重新賦給temp
			switch(temp)
			{
				case 0x7e:num=7;break;      //第一列第一個按鍵按下
				case 0x7d:num=6;break;      //第一列第二個按鍵按下
				case 0x7b:num=5;break;      //第一列第三個按鍵按下
				case 0x77:num=4;break;      //第一列第四個按鍵按下
			}
			while(temp!=0x0f)       //無按鍵按下則進入回圈
			{
				temp=P3;              //把P3的值重新賦給temp
				temp=temp&0x0f;       //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
			}
		}
	}
	P44=1;P42=0;P3=0xbf;        //讓第二列按鍵為低電平
	temp=P3;                    //把P3的值賦給temp
	temp=temp&0x0f;             //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
	if(temp!=0x0f)              //判斷第一列是否有按鍵按下
	{
		delayms(5);               //延時5ms,用來按鍵消抖
		temp=P3;                  //把P3的值重新賦給temp
		temp=temp&0x0f;           //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
		if(temp!=0x0f)            //再次判斷第一列是否有按鍵按下
		{
			temp=P3;                //把P3的值重新賦給temp
			switch(temp)
			{
				case 0xbe:num=11;break;      //第二列第一個按鍵按下
				case 0xbd:num=10;break;      //第二列第二個按鍵按下
				case 0xbb:num=9;break;      //第二列第三個按鍵按下
				case 0xb7:num=8;break;      //第二列第四個按鍵按下
			}
			while(temp!=0x0f)       //無按鍵按下則進入回圈
			{
				temp=P3;              //把P3的值重新賦給temp
				temp=temp&0x0f;       //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
			}
		}
	}
	P44=1;P42=1;P3=0xdf;        //讓第三列按鍵為低電平
	temp=P3;                    //把P3的值賦給temp
	temp=temp&0x0f;             //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
	if(temp!=0x0f)              //判斷第一列是否有按鍵按下
	{
		delayms(5);               //延時5ms,用來按鍵消抖
		temp=P3;                  //把P3的值重新賦給temp
		temp=temp&0x0f;           //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
		if(temp!=0x0f)            //再次判斷第一列是否有按鍵按下
		{
			temp=P3;                //把P3的值重新賦給temp
			switch(temp)
			{
				case 0xde:num=15;break;      //第三列第一個按鍵按下
				case 0xdd:num=14;break;      //第三列第二個按鍵按下
				case 0xdb:num=13;break;      //第三列第三個按鍵按下
				case 0xd7:num=12;break;      //第三列第四個按鍵按下
			}
			while(temp!=0x0f)       //無按鍵按下則進入回圈
			{
				temp=P3;              //把P3的值重新賦給temp
				temp=temp&0x0f;       //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
			}
		}
	}
	P44=1;P42=1;P3=0xef;        //讓第四列按鍵為低電平
	temp=P3;                    //把P3的值賦給temp
	temp=temp&0x0f;             //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
	if(temp!=0x0f)              //判斷第一列是否有按鍵按下
	{
		delayms(5);               //延時5ms,用來按鍵消抖
		temp=P3;                  //把P3的值重新賦給temp
		temp=temp&0x0f;           //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
		if(temp!=0x0f)            //再次判斷第一列是否有按鍵按下
		{
			temp=P3;                //把P3的值重新賦給temp
			switch(temp)
			{
				case 0xee:num=19;break;      //第四列第一個按鍵按下
				case 0xed:num=18;break;      //第四列第二個按鍵按下
				case 0xeb:num=17;break;      //第四列第三個按鍵按下
				case 0xe7:num=16;break;      //第四列第四個按鍵按下
			}
			while(temp!=0x0f)       //無按鍵按下則進入回圈
			{
				temp=P3;              //把P3的值重新賦給temp
				temp=temp&0x0f;       //把temp的值和0x0f相與，得到的值再賦給temp,依次來判斷第一列是否有按鍵按下
			}
		}
	}
}
void delayms(int ms)//延時函式
{
	uint i,j;
	for(i=ms;i>0;i--)
		for(j=845;j>0;j--);
}
void allinit()//初始化函式
{
	P2=0XA0;P0=0X00;      //關閉蜂鳴器繼電器
	P2=0X80;P0=0XFF;      //關閉所有LED燈

	P2=0XC0;P0=0XFF;      //選中所有數碼管段選
	P2=0XFF;P0=0XFF;      //關閉所有數碼管
}
void display4(uchar qi,uchar ba)//第七、八段數碼管函式
{
	P2=0XC0;P0=0X40;               //選中第七個數碼管段選
	P2=0XFF;P0=tab[qi];            //讓第一個數碼管顯示qi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X80;               //選中第八個數碼管段選
	P2=0XFF;P0=tab[ba];            //讓第一個數碼管顯示ba指向的值
	delayms(1);                    //延時1ms
}
