卓大大，無線充電的接受線圈在接了超級電容之后功率應該怎么計算呢，是接收線圈電壓×電流呢？還是電容電壓×電流呢？
那卓大大我們的lcc+全橋整流為什么電流不恒定，設計3A會降到0.7A.
是否能夠獲得足夠的電流，取決于 ：
- 引數是否準確；
- 器件是否滿足要求；
- 制作是否良好；
- 人品是否過關，
你可以將你們制作的詳細帶有引數的原理圖和實物圖在公眾號里發送給我，我來看一下你們的情況，
好的卓老師發給您.

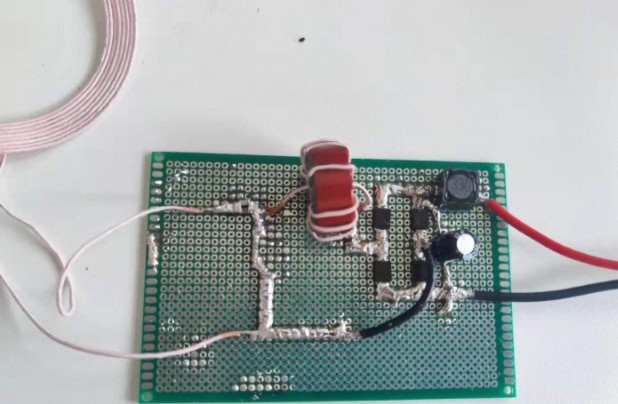

▲ 無線功率接受電路板實驗電路
卓大大這是我們的計算程序和原理圖，

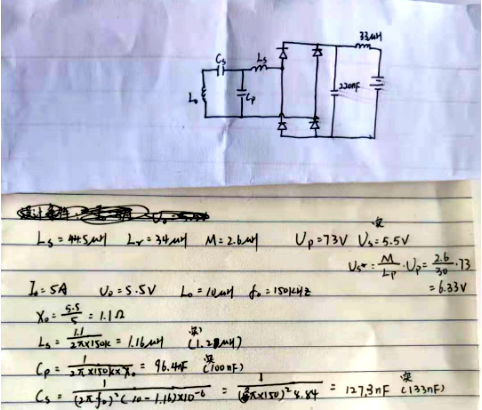

▲ 無線功率接受電路原理圖（上）
LCC引數計算程序（下）
就是電流剛開始在3.5A會一直降到0.7，肖特基二極管是ss10100，串聯電容133nf由一個100nf和33nf并聯而成，并聯電容為一個100nf的電容，
那卓老師能告訴我們這個現在什么問題嗎？我們現在遇到了瓶頸
建議：
- 首先，你們在輸出電流的時候，判定一下整個接收電路中各個元器件的溫度，確定在那個環節出現了損耗，比如我看到你們的Ls 電感制作，初步估計它的電流容量不夠；可能會造成很大的損耗，
- 設計的并聯電容，建議使用多個并聯，減少它的溫升，如果只使用一個，也很容易將該電容加熱損壞，
- 我從圖片中看到你們所使用的肖特基二極管好像不屬于10A量級，建議更換10A量級的肖特基管，
- 對于輸出濾波電容，需要并聯一個小容量（0.1uF）高頻電容，只使用電解電容很容易引起它的溫度上升并損壞，
- 對于輸出330 哪個封裝的電感去掉吧，
- 最后一個建議：你們先從一個小電流引數（比如3A）設計開始，除錯之后，在逐步增加設定的電流，這樣便可以將問題從容易到困難逐步解決，
1.電感是0.05×200的litz線繞T106-2磁環，
2.肖特基二極管是ss10100電流是應該是允許通過10A的，
3.整體接收電路在作業程序中溫度變化不大，
4.昨天試過3A的引數但是電流還是會一直往下降，
詢問：
- 負載是什么？ 是功率電阻？ 還是法拉電容？
- 如果是法拉電容，隨著充電電壓的升高，對應的充電功率有可能超過50W，引起發送端的限流，
1.負載是法拉電容，
2.充電開始時電流在3.3A，接受線圈電壓在20v左右，此時功率超過50W，但是在之后電流減小，功率并未到50W，只有20到30w，電流仍然減小，充電速度變很慢，
解釋：
- 請注意，接收線圈電壓20V？ 怎么測量得到的？ 那么為什么你在設計的時候沒有使用這個數值去計算呢？
- 接收功率是法拉電容的電壓×充電電流，不是接收線圈空載電壓乘接受電流；
- 我再推文中演示的設計引數，接收線圈的電壓10V，是使用高頻數字交流萬用表直接測量接收線圈（沒有加任何諧振電容的情況下）測量得到的交流電壓的有效值；
