基于51單片機的萬年歷設計

關于設計單片機萬年歷的識訓
1.在改程式中的錯誤的程序中，知道了許多錯誤型別，增加了經驗，而且我深刻的體會到了做任何事都要有耐心~
2.在結合模塊的程序中，我知道了扎實基礎很重要，不然這個程序會很混亂…
3.不能半途而廢，程式中有些錯誤改不出來時，有些內容不理解時，我想過換一些模塊聯動，但是我相信堅持就是勝利~
4.虛心求教的重要性，問過CSDN上的其他博主，B站上的老師等等，他們都給我提供了有力的幫助~
！！萬年歷具有讀取方便，顯示直觀，功能多樣，電路簡潔等優點
功能：
1.顯示年，月，日，時，分，秒
2.顯示溫度
3.顯示星期
4.按鍵調節各引數，分別為設定鍵，加鍵，減鍵設定鬧鐘鍵
一. 電路組成
1.單片機最小系統
2.LCD1602液晶顯示屏電路
3.四路獨立按鍵
4.DS1302時鐘電路
5.DS18B20溫度傳感器
6.系統電源
二.lcd1602介紹

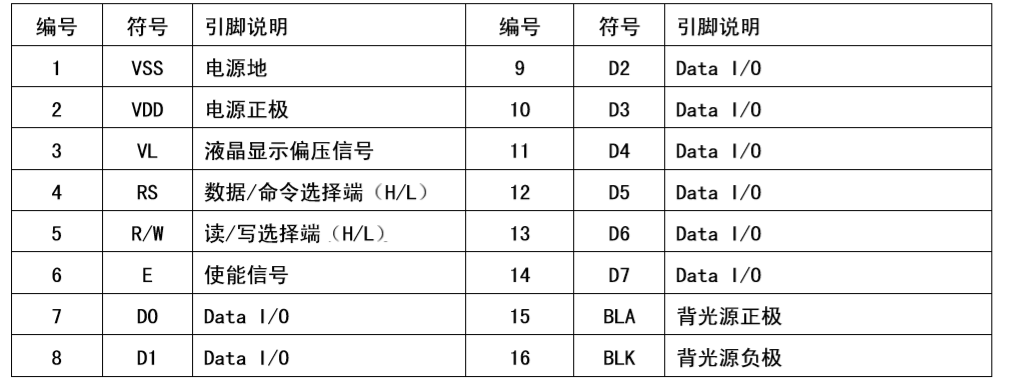

1.引腳定義
VL引腳：為液晶顯示幕對比度調整端
RS引腳：RS為暫存器選擇，高電平時選擇資料暫存器、低電平時選擇指令暫存器
R/W引腳：R/W為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作，當RS和R/W共同為低電平時可以寫入指令或者顯示地址，當RS為低電平R/W為高電平時可以讀忙信號，當RS為高電平R/W為低電平時可以寫入資料，
EN引腳：E端為使能端，當E端由高電平跳變成低電平時，液晶模塊執行命令，

2.控制程式：寫資料、寫指令、初始化
讀狀態：輸入：RS=L,RW=H,E=H----輸出：D0~D7=狀態字
寫指令：輸入：RS=L,RW=L,D0~D7=指令碼----輸出：無
讀資料：輸入：RS=H,RW=H,E=H----輸出：D0~D7=資料
寫資料：輸入：RS=H,RW=L,D0~D7=資料，E=高脈沖----輸出：無
（1）寫資料函式
（2）寫指令函式
（3）初始化函式
a.設定寫操作：R/W設為低電平；
b.螢屏設定模式：寫指令38H；
c.打開顯示，關閉游標：寫指令0CH；
d.設定顯示游標移動位置：寫指令06H；
e.設定字符顯示位置：寫指令（字符顯示的起始位置）；
由于對LCD1602進行控制時不需要實作讀操作，所以R/W在初始化后恒為低電平；對控制器每次進行讀寫操作前，都必須進行讀寫檢測，確保STA7為0
三.DS18B20介紹
1.初始化
在操作時序的時候，為了防止中斷干擾總線時序，先關閉總中斷，拉低 DS18B20 這個引腳，持續 500us；延時 60us；讀取存在脈沖，并且等待存在脈沖結束，
2.ROM 操作指令
3.RAM 存盤器操作指令
4.DS18B20的位讀寫時序
四.ds1302介紹
本系統的時間讀取主要來源于單片機對ds1302的操作

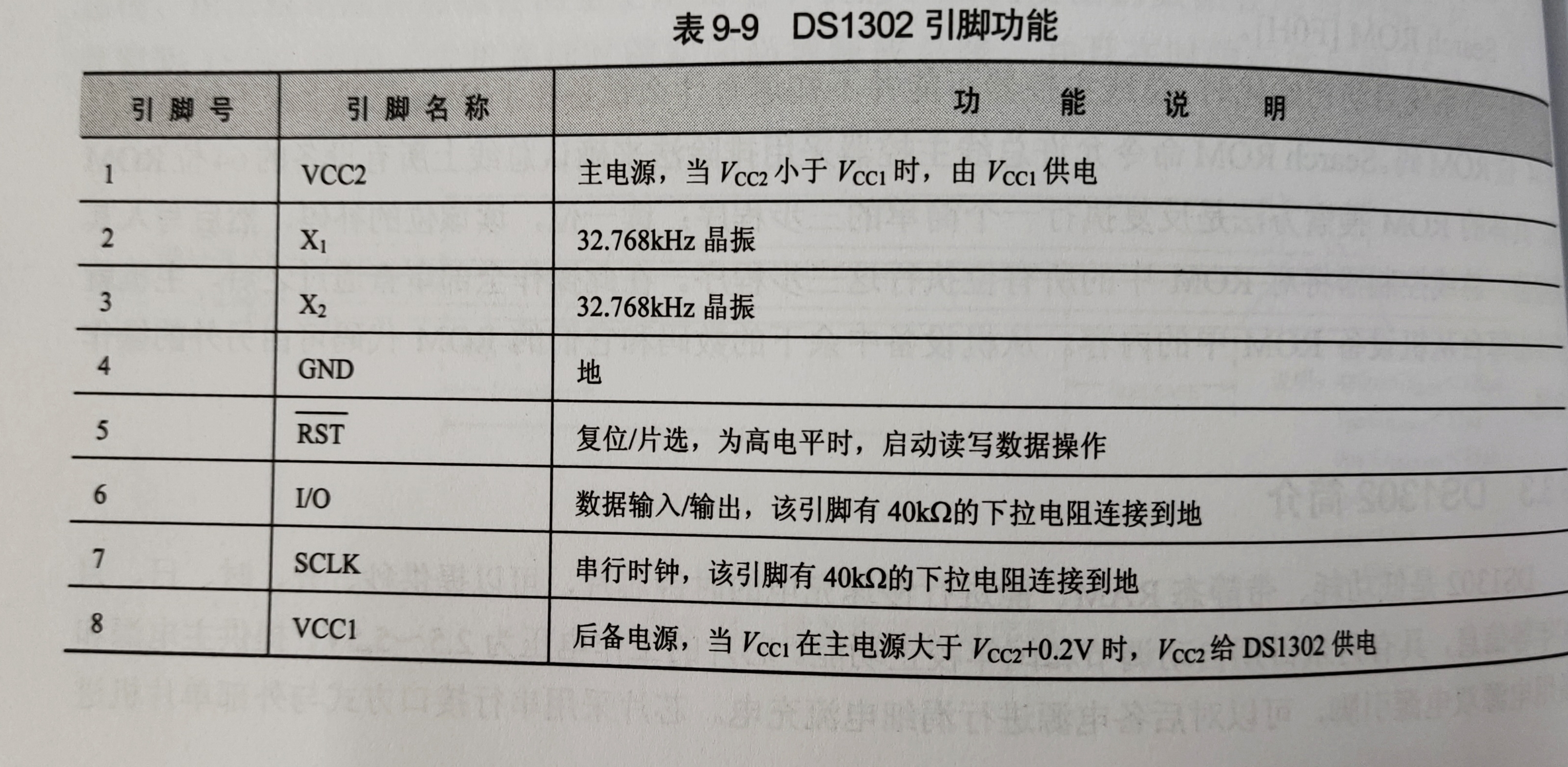

引腳功能

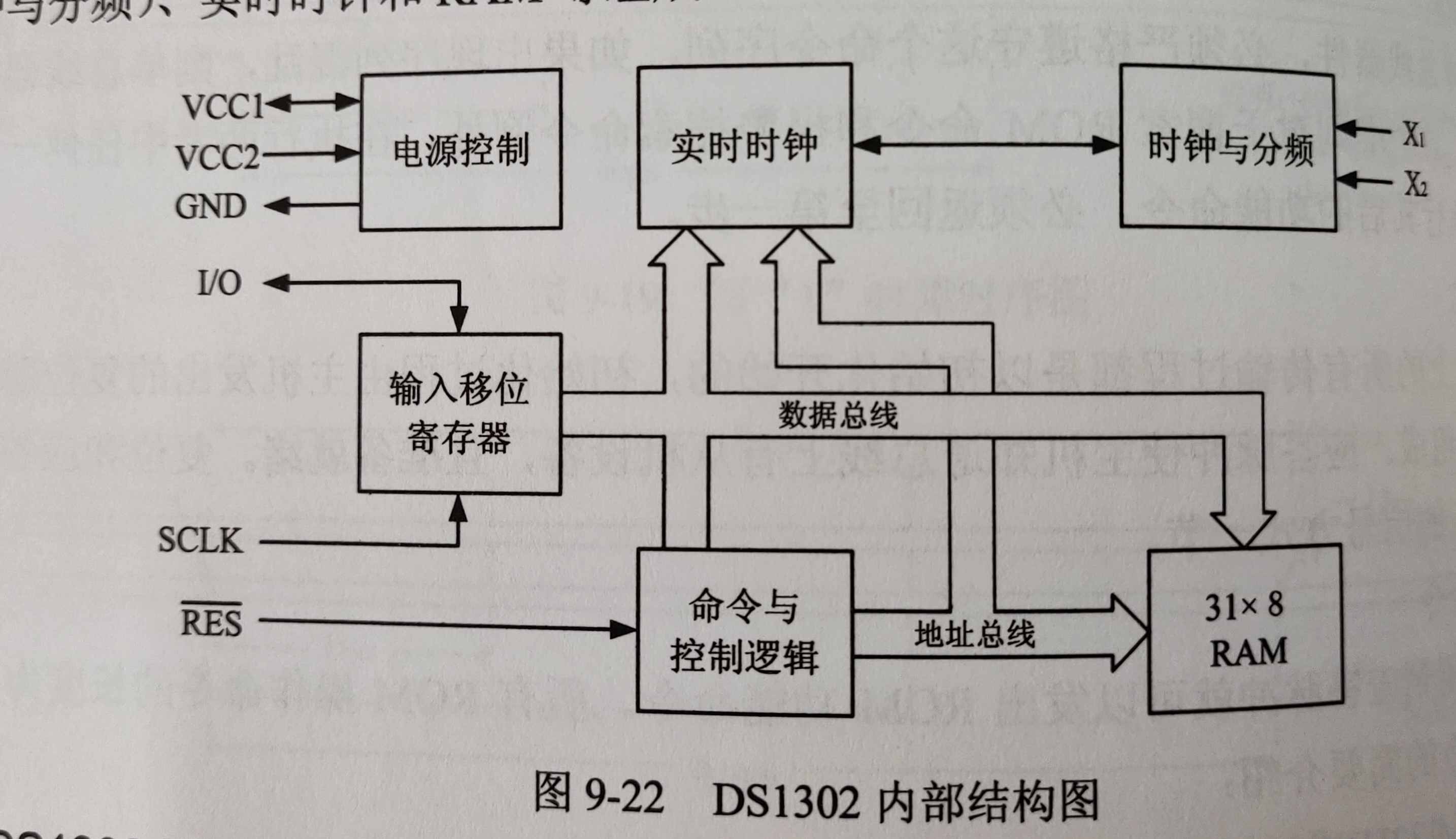

內部結構

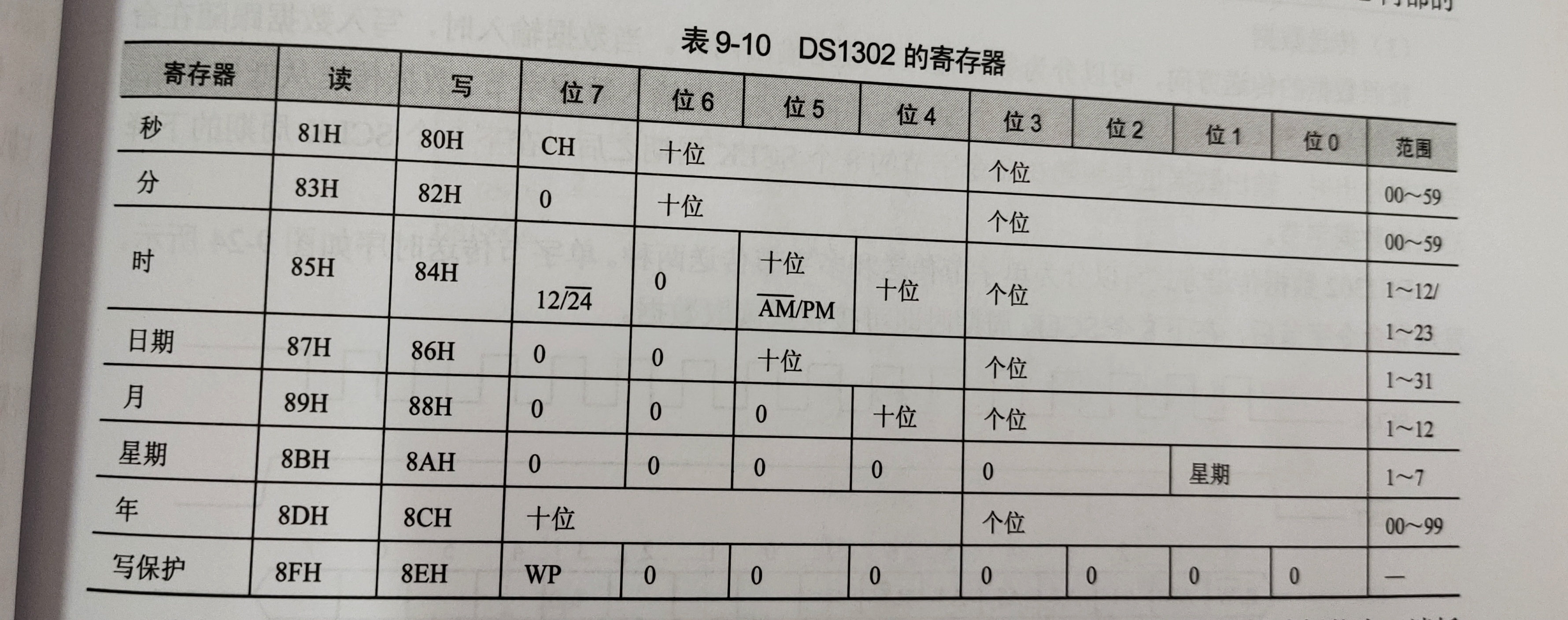

暫存器
操作方法：啟動傳送，發送命令位元組，傳送資料

ds18b20

uchar ds18b20_read()
{              //讀一個位元組
      uchar i=0;
      uchar dat = 0;
      for (i=8;i>0;i--)
      {
           dq = 0; // 給脈沖信號
           dat>>=1;
           dq = 1; // 給脈沖信號
           if(dq)
           dat|=0x80;
           delay1(4);
      }
        return(dat);
}
void ds18b20_write(char dat)
{             //寫一個位元組
     uchar i=0;
     for (i=8; i>0; i--)
     {
          dq = 0;
          dq = dat&0x01;
          delay1(5);
          dq = 1;
          dat>>=1;
      }
}
int ds18b20_read_temp()
{         //讀取溫度
         uchar low;
         uchar high;
         unsigned long tmp;
         float value;
         int t;//溫度
ds18b20_init();
ds18b20_write(0xCC); //跳過讀序列號的操作
ds18b20_write(0x44); //啟動溫度轉換
ds18b20_init();
ds18b20_write(0xCC); //跳過讀序列號的操作
ds18b20_write(0xBE); //讀取溫度暫存器
low=ds18b20_read();//低八位資料
high=ds18b20_read();//高八位資料
tmp=high;
tmp<<=8;
tmp=tmp|low;//此處有正負之分
if(tmp>=63488)
{          //ffff f000 0000 0000-->(f800)
    temp_flag=0;//8位全為1時，加1才進位
   if((~low)==0xff)
   {         //判斷low取反加1之后是否進位
      high=(~high)+1;
      low=0;
   }
  else
  {
      high=~high;
      low=(~low)+1;
  }
     tmp=high*256+low;
}
   else
  {
        temp_flag=1;
  }
     value=tmp*0.0625;
     t=value*10+((temp_flag==1)?+0.5:-0.5);//放大十倍輸出并四舍五入
     return t;
}

LCD1602

void write_1602com(uchar com)
{              //1602寫指令
    rs=0;
    lcden=0;
    P2=com;
    delay(5);
    lcden=1;
    delay(5);
    lcden=0;
}
void write_1602data(uchar dat)
{      //1602寫資料
	  rs=1;
	  lcden=0;
      P2=dat;
      delay(5);
      lcden=1;
      delay(5);
      lcden=0;
}
void init_1602()
{     //初始化1602液晶
rw=0;
lcden=0;
write_1602com(0x38);//設定顯示模式
write_1602com(0x0c);//顯示開關及游標是否顯示和閃動
write_1602com(0x06);//游標移動方向
write_1602com(0x01);//清屏
}

ds1302

void write_ds1302_byte(uchar temp)
{          //ds1302寫一個位元組資料
    uchar i;
    for(i=0;i<8;i++)
    {
        io=temp&0x01;//將資料放到IO口上
        scl=0;//scl為低時準備資料
        scl=1;//上升沿寫入
        temp>>=1;
     }
}
void write_ds1302(uchar add,uchar dat)
{         //向地址add寫入資料dat
     rst=0;
     scl=0;
     rst=1;
     write_ds1302_byte(add);
     write_ds1302_byte(dat);
     scl=1;
     rst=0;
}
uchar read_ds1302(uchar add)
{      //ds1302讀資料
     uchar i,dat;
     rst=0;
     scl=0;
     rst=1;
     write_ds1302_byte(add);//首先寫入要讀的資料處的地址
     for(i=0;i<8;i++)
     {
         if(io==1)
         {
             dat|=0x80;
         }
           scl=1;
           scl=0;//下降沿讀取資料
           dat>>=1;
      }
           scl=1;
           rst=0;
           return dat;
}
void read_time(uchar curr_time[])
{
       uchar i;
       uchar ucAddr = 0x81;
       for (i=0;i<7;i++)
       {
       curr_time[i] = read_ds1302(ucAddr);//格式為: 秒 分 時 日 月 星期 年
       ucAddr += 2;
       }
}
void set_time(uchar *pSecDa)
{        //設定時間
      uchar i;
      uchar ucAddr = 0x80;
      write_ds1302(0x8e,0x00);
      for(i =7;i>0;i--)
      {
      write_ds1302(ucAddr,*pSecDa); //秒 分 時 日 月 星期 年
      pSecDa++;
      ucAddr+=2;
      }
      write_ds1302(0x8e,0x80);
}
void init_ds1302()
{     //ds1302初始化
    isInit_1302=read_ds1302(0x81);//讀出時鐘狀態
    if(isInit_1302&0x80)
    {     //說明沒有初始化
    write_ds1302(0x8e,0x00);//關閉寫保護
    write_ds1302(0x90,0xa5); //輔助電源充電命令 一個二極管一個2K電阻
    write_ds1302(0x80,0x00);//秒 CH置0 開啟時鐘
    write_ds1302(0x82,0x59);//分
    write_ds1302(0x84,0x10);//時
    write_ds1302(0x86,0x07);//日
    write_ds1302(0x88,0x05);//月
    write_ds1302(0x8a,0x04);//星期
    write_ds1302(0x8c,0x14);//年
    write_ds1302(0x8e,0x80);
    }
}

鬧鐘設定

void init_alarm()
{    //鬧鐘設定界面 只有首次進入才執行
   uchar code x[]="SET ALARM";
   uchar i;
   if(alarm==0)
   {
         write_1602com(0x01);//清屏
         write_1602com(0x80+3);//設定資料指標
         for(i=0;i<9;i++)
         {
              write_1602data(x[i]);
         }
              display_alarm(0x80+0x40+5,shi);//載入鬧鐘的時分
              write_1602com(0x80+0x40+7);
              write_1602data(':');
              display_alarm(0x80+0x40+8,fen);
              if(isOpen)
              {        //初始化的時候如果已經設定鬧鐘則顯示ON
                   write_1602com(0x80+0x40+13);
                   write_1602data(' ');
                   write_1602data('O');
                   write_1602data('N');
               }
              else
             {
                   write_1602com(0x80+0x40+13);
                   write_1602data('O');
                   write_1602data('F');
                   write_1602data('F');
            }
   }
}
