一、實驗預習要求
1、復習有關編碼器的作業原理和設計方法，
2、熟悉所用集成電路的引腳功能，
2、根據實驗內容，畫出所需的實驗線路及記錄表格，
二、實驗目的
1、掌握一種門電路組成編碼器的方法，
2、掌握8-3線編碼器74LS148的邏輯功能和使用方法，
3、學會使用實驗的方法來檢驗所設計電路的正確性，
三、實驗原理
編碼是將具有特定意義資訊編成二進制代碼的程序，把這種具有實作編碼功能的邏輯電路稱為編碼器，按照所需編碼的不同特點和要求，編碼器主要分成兩類：普通編碼器和優先編碼器，
普通編碼器：電路結構簡單，一般用于產生二進制編碼，在普通編碼器中，任何時刻只
允許一個輸入端請求編碼，否則輸出發生混亂，主要包括：二進制編碼器（如用門電路構成的4-2線，8-3線編碼器等）；二-十進制編碼器（將十進制的0～9編成BCD碼），
優先編碼器：在優先編碼器中，允許同時輸入兩個或兩個以上的編碼信號，不過在設計優先編碼器時已經將所有的輸入信號按優先順序排了隊，當幾個輸入信號同時出現時，只對其中優先權高的一個進行編碼，如8-3線集成二進制優先編碼器74LS148、10-4線集成BCD碼優先編碼器74LS147等，
1、4-2編碼器
圖1所示電路是一個最簡單的4-2線編碼器的邏輯原理圖，表1為其功能表，
圖1 4-2線編碼器邏輯原理圖
2、8-3線優先編碼器74LS148
優先編碼器74LS148的芯片引腳排列如圖2所示，功能表如表2所示，
圖2 8-3線編碼器74LS148的引腳排列圖
表2 8-3線編碼器74LS148的功能表
四、實驗設備與器件
1、TH-SZ型數字系統設計實驗箱；
2、74LS04 六輸入反相器，74LS10 三3輸入與非門，74LS148；
3、導線/插接線若干，
五、實驗內容與步驟
1、8-3線優先編碼器74LS148的邏輯功能測驗
將8個輸入端～和選通輸入端依次接撥位開關（邏輯電平輸出）的輸出插口，3個輸出端、、、選通輸出端和擴展端依次接邏輯電平顯示（發光二極管）輸入插口，按其功能表逐項進行測驗電路的邏輯功能，
2、用74LS148設計一個1—5號的呼叫系統
要求：分別用五個開關輸出模擬呼叫信號，其中1號優先級最高，優先級依次遞減，5號最低，用數碼管顯示呼叫信號的號碼，并點亮提示指示燈，沒有信號呼叫時不顯示數字，相應指示燈熄滅；有多個信號呼叫時顯示優先級最高的呼叫號，凡是有呼叫就發出呼叫聲，試用編碼器74LS148和必要的門電路來實作，
分析：由于僅需要5個輸入模擬開關，故只需要74LS148的5個輸入即可，為了把對應呼叫號顯示出來，通過對74LS148功能表的分析可知，將開關K1～K5依次接到～輸入端上，此時輸入端依次為0時，其輸出分別為001、010、011、100、101，正好對應呼叫信號代碼1、2、3、4、5，把輸出、、、依次接到數碼顯示輸入端DCBA上可顯示其呼叫信號代碼，接蜂鳴器，響聲代表有呼叫信號，設L1～L5代表輸出的5個指示燈，高電平點亮，可得L1～L5與、、的邏輯真值表如表4所示，
表4 邏輯真值表
從表中可得，L1～L5的邏輯函式式分別為
；
；
；
；
，

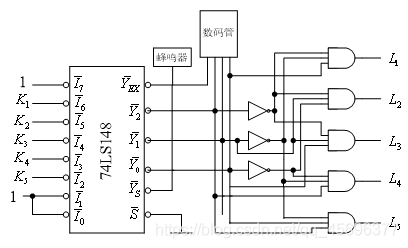

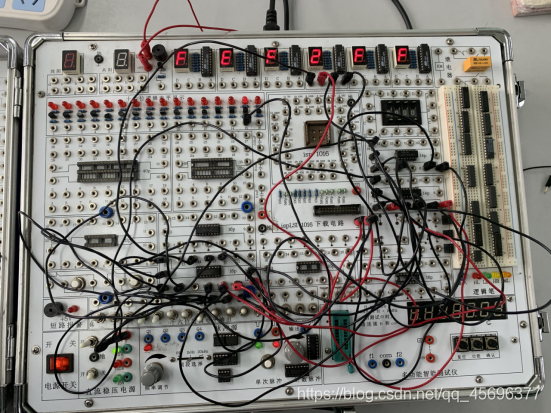

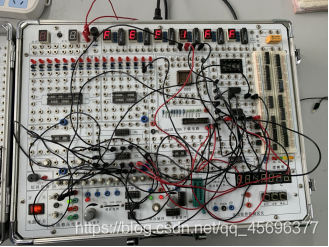

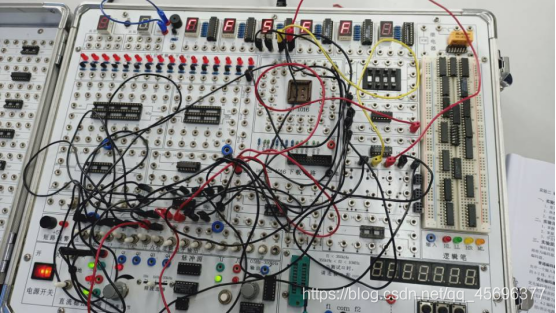

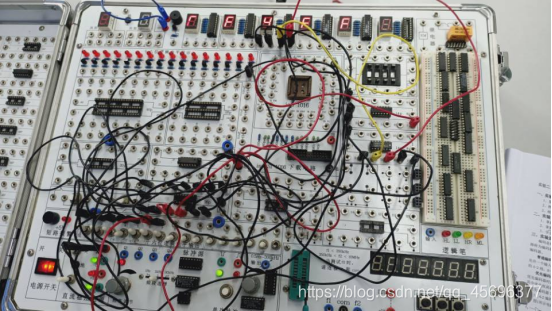

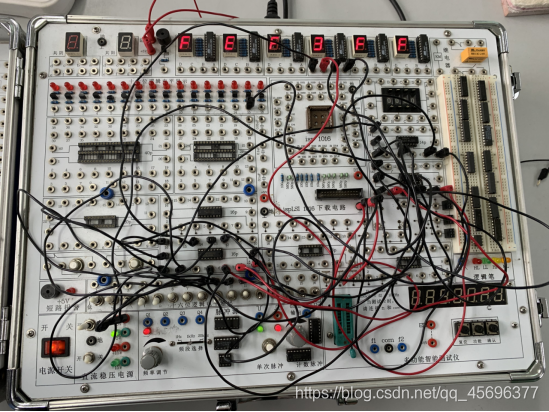

呼叫系統設計電路如圖5所示，
圖5 1-5號呼叫系統設計原理圖
六、實驗報告要求
1、驗證各譯碼器的功能，觀察、比較各芯片驅動數碼管的顯示結果，
2、畫出所設計1-5號呼叫系統的詳細連接線路圖，并加以驗證，
4、總結實驗識訓和體會，
