之前總結了PNN,NFM,AFM這類兩兩向量乘積的方式，這一節我們換新的思路來看特征互動，DeepCrossing是最早在CTR模型中使用ResNet的前輩，DCN在ResNet上進一步創新，為高階特征互動提供了新的方法并支持任意階數的特征交叉，

以下代碼針對Dense輸入更容易理解模型結構，針對spare輸入的代碼和完整代碼 ??
https://github.com/DSXiangLi/CTR

Deep Crossing

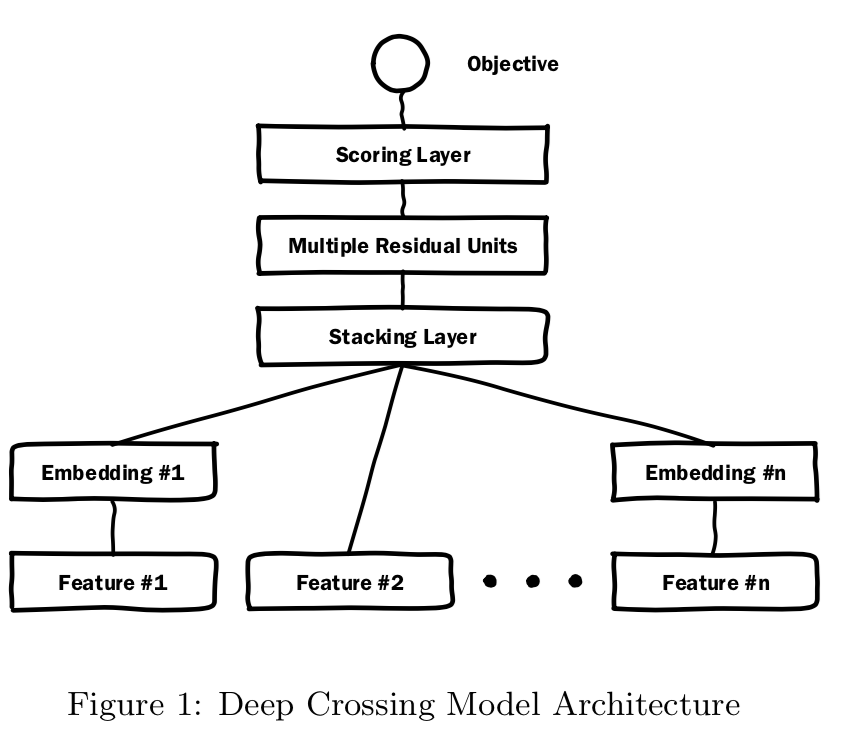

Deep Crossing結構比較簡單，和最原始的Embedding+MLP的模型結果相比，差異在于之后跟的不是全連接層而是殘差層，模型結構如下

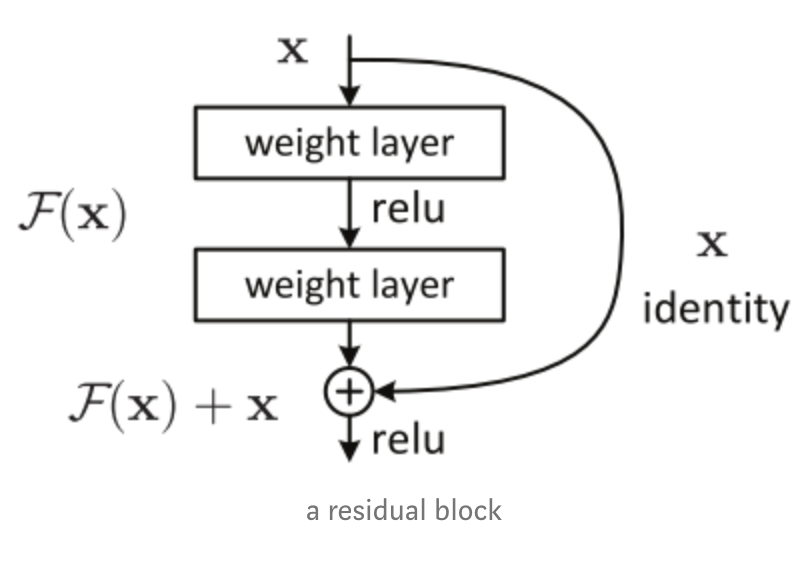

簡單說說殘差網路，基本的網路結構如下

\[a^{l} = a^{l-1} + F(a^{l-1}, w^l) \]

殘差網路解決了什么，為什么有效？這篇博客講得很清楚，核心是解決網路退化的問題,既隨著網路深度增加，網路的表現先是逐漸增加至飽和，然后迅速下降，這里的下降并非指過擬合，理論上如果20層的網路是最優解，那30層的網路會包含20層的網路，后面10層只需做恒等映射\(a^{l} = a^{l-1}\)即可，因此更多懷疑是MLP不易擬合恒等映射，而上述殘差網路因為做了identity mapping,當\(F(a^{l-1}, w^l)=0\)時，就直接沿用上一層資料也就是進行了恒等變換，

那把ResNet放到CTR模型里又有什么特殊的優勢呢？老實說感覺像是把那個時期比較牛的框架直接拿來用，，，不過能想到的一種是MLP學習的是高階泛化特征，而ResNet做的identity mapping會保留更多的原始低階特征資訊，有點類似Wide&Deep又不完全是，因為輸入已經是Embedding而不是原始的離散特征了，真棒又強行解釋了一波，，，

代碼實作

def residual_layer(x0, unit, dropout_rate, batch_norm, mode):
    # f(x): input_size -> unit -> input_size
    # output = relu(f(x) + x)
    input_size = x0.get_shape().as_list()[-1]

    # input_size -> unit
    x1 = tf.layers.dense(x0, units = unit, activation = 'relu')
    if batch_norm:
        x1 = tf.layers.batch_normalization( x1, center=True, scale=True,
                                               trainable=True,
                                               training=(mode == tf.estimator.ModeKeys.TRAIN) )
    if dropout_rate > 0:
        x1 = tf.layers.dropout( x1, rate=dropout_rate,
                               training=(mode == tf.estimator.ModeKeys.TRAIN) )
    # unit -> input_size
    x2 = tf.layers.dense(x1, units = input_size )
    # stack with original input and apply relu
    output = tf.nn.relu(tf.add(x2, x0))

    return output


@tf_estimator_model
def model_fn(features, labels, mode, params):
    dense_feature = build_features()
    dense = tf.feature_column.input_layer(features, dense_feature)

    # stacked residual layer
    with tf.variable_scope('Residual_layers'):
        for i, unit in enumerate(params['hidden_units']):
            dense = residual_layer( dense, unit,
                                    dropout_rate = params['dropout_rate'],
                                    batch_norm = params['batch_norm'], mode = mode)
            add_layer_summary('residual_layer{}'.format(i), dense)

    with tf.variable_scope('output'):
        y = tf.layers.dense(dense, units=1)
        add_layer_summary( 'output', y )

    return y

Deep&Cross

Deep&Cross帶著Wide&Deep的風格，在保留全聯接的Deep部分的同時，Deep&Cross借鑒了上述ResNet的思路，創新了顯式的高階特征互動方式，之前的模型要么像DeepFM直接依賴全連接層來捕捉高階特征互動，要么像PNN，NFM，AFM先基于向量兩兩做內/外/element-wise乘積學習二階互動特征，再依賴全聯接層來學習更高階的互動資訊，兩兩互動式的方法很難擴展到更高階，因為會存在維度爆炸的問題，

模型細節

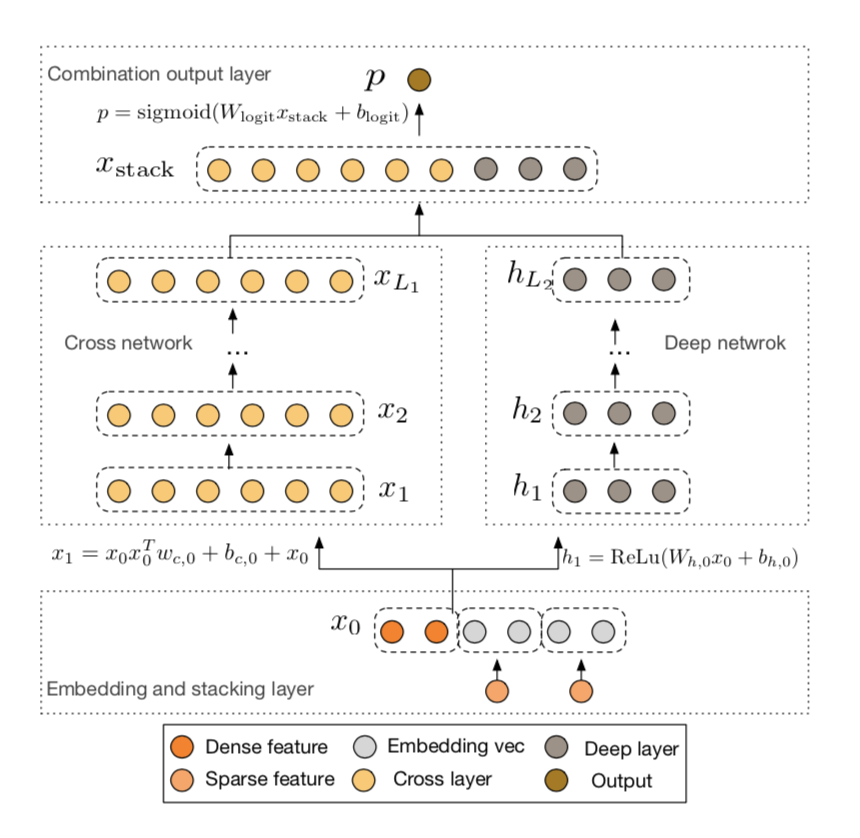

DCN的輸入是Embedding和連續特征拼接而成的Dense輸入，因為不像PNN，AFM等需要兩兩向量內積，因此對每個特征Embedding的維度是否一致沒有要求，然后Cross部分和Deep部分共享輸入，進行聯合訓練，最終把兩個part進行拼接后預測ctr，模型結構如下

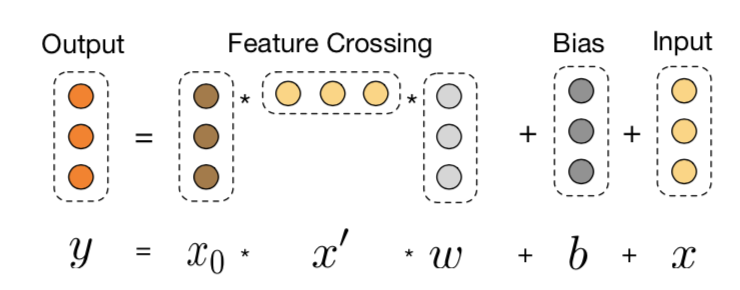

Deep部分沒啥好說的和DeepFM，Wide&Deep一樣就是多個全聯接層用來學習泛化特征，Cross部分由多層的cross_layer組成，輸入有N個特征，為簡化Embedding維度統一是為K，每層cross_layer的計算如下

\[\begin{align} x_{l+1} &= x_0x_l^Tw_l + b_l + x_l \\ (, N*K) &= (,N*K,1) * (,1,N*K) * (, N*k) + (, N*k) + (, N*k) \\ \end{align} \]

1. 特征共享：控制復雜度
特征共享的存在，保證了Cross每增加一層,新增的引數都是\(O(NK)\)

\[\begin{align} &\begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix} * \begin{pmatrix} x_1 & x_2 & x_3 \end{pmatrix} * \begin{pmatrix} w_1^{(1)} \\ w_2^{(1)} \\ w_3^{(1)} \end{pmatrix}\\ & = x_1*w_1^{(1)} * \begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix} + x_2*w_2^{(1)} * \begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix} +x_3*w_3^{(1)} * \begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix} \\ &=\begin{pmatrix} x_1x_1 & x_1x_2 & x_1x_3 \\ x_2x_1 & x_2x_2 & x_2x_3 \\ x_3x_1 & x_3x_2 & x_3x_3 \\ \end{pmatrix} * \begin{pmatrix} w_1^{(1)} \\ w_2^{(1)} \\ w_3^{(1)} \end{pmatrix}\\ \end{align} \]

FM視角(式4): FM是每個離散特征共享一個隱向量v，向量互動的權重為隱向量內積，但這種操作只局限于兩兩互動，而Cross是Embedding的每一個元素和其余所有元素互動時共享一個權重w，（這里感覺cross直接用原始的one-hot也是可以的，只不過用Embedding可以進一步降低復雜度）
OPNN視角(式5): OPNN兩兩向量做外積得到\(N^2\)個\(K^2\)外積矩陣，拼在一起其實就是Cross不區分Field直接做外積得到的大外積矩陣，不過不像OPNN采用簡單粗暴的sum_pooling來解決維度爆炸的問題，Cross采用每行共享一個權重的方式來降維，保留更多資訊的同時保證了Cross-layer的復雜度不會隨層數上升而上升, 每層的維度都是最初的\(NK\), 復雜度也是\(O(NK)\)

2. 多項式內核：任意階數特征互動
為簡化我們先忽略截距項，看下兩層的cross-layer

\[\begin{align} x_1 &= x_0^2 *w_0 + x_0 \\ x_2 &= x_0 * x_1 *w_1 + x_1 \\ &=x_0 *(x_0 * x_0 *w_0 + x_0 ) *w_1 + x_1\\ &=x_0^3 *w_0 *w_1 + x_0^2 *w_1 + x_1 \end{align} \]

會發現ResNet加上cross，類似于對輸入向量進行了多項式計算，Cross的部分每深一層，就可以捕捉更高一階的特征互動資訊，因此高級特征互動資訊的捕捉不再簡單依賴MLP而是人為可控，同時ResNet的存在也保證了不會隨著Cross的加深而導致模型過于泛化，因為最初的輸入特征始終保留，

DCN已經很優秀，只能想到可以吐槽的點

對記憶資訊的學習可能會有不足，雖然有ResNet但輸入已經是Embedding特征，多少已經是泛化后的特征表達，不知道再加入Wide部分是不是會有提升，

代碼實作

在上面引數共享討論的兩種視角，剛好對應到cross layer的兩種計算方式，按照原始順序Embedding先做外積再加權求和（特征共享中的OPNN視角），會需要存盤巨大的臨時矩陣，代碼如下

def cross_op_raw(xl, x0, weight, feature_size):
    # (x0 * xl) * w
    # (batch,feature_size) - > (batch, feature_size * feature_size)
    outer_product = tf.matmul(tf.reshape(x0, [-1, feature_size,1]),
                              tf.reshape(xl, [-1, 1, feature_size])
                              )
    # (batch,feature_size*feature_size) ->(batch, feature_size)
    interaction = tf.tensordot(outer_product, weight, axes=1)
    return interaction

而通過調整向量乘積的順序\((x_0 * x_l) *w \to x_0 * (x_l * w)\)我們可以避免外積矩陣的運算（特征共享中的FM視角），也就是paper中提到的利用\(x_0x_l^T\)是秩為1的矩陣特性，

def cross_op_better(xl, x0, weight, feature_size):
    # x0 * (xl * w)
    # (batch, 1, feature_size) * (feature_size) -> (batch,1)
    transform = tf.tensordot( tf.reshape( xl, [-1, 1, feature_size] ), weight, axes=1 )
    # (batch, feature_size) * (batch, 1) -> (batch, feature_size)
    interaction = tf.multiply( x0, transform )
    return interaction

完整代碼如下

def cross_layer(x0, cross_layers, cross_op = 'better'):
    xl = x0
    if cross_op == 'better':
        cross_func = cross_op_better
    else:
        cross_func = cross_op_raw

    with tf.variable_scope( 'cross_layer' ):
        feature_size = x0.get_shape().as_list()[-1]  # feature_size = n_feature * embedding_size
        for i in range( cross_layers):
            weight = tf.get_variable( shape=[feature_size],
                                      initializer=tf.truncated_normal_initializer(), name='cross_weight{}'.format( i ) )
            bias = tf.get_variable( shape=[feature_size],
                                    initializer=tf.truncated_normal_initializer(), name='cross_bias{}'.format( i ) )

            interaction = cross_func(xl, x0, weight, feature_size)

            xl = interaction + bias + xl  # add back original input -> (batch, feature_size)
            add_layer_summary( 'cross_{}'.format( i ), xl )
    return xl
@tf_estimator_model
def model_fn_dense(features, labels, mode, params):
    dense_feature = build_features()
    dense_input = tf.feature_column.input_layer(features, dense_feature)

    # deep part
    dense = stack_dense_layer(dense_input, params['hidden_units'],
                              params['dropout_rate'], params['batch_norm'],
                              mode, add_summary = True)

    # cross part
    xl = cross_layer(dense_input, params['cross_layers'], params['cross_op'])

    with tf.variable_scope('stack'):
        x_stack = tf.concat( [dense, xl], axis=1 )

    with tf.variable_scope('output'):
        y = tf.layers.dense(x_stack, units =1)
        add_layer_summary( 'output', y )

    return y

CTR學習筆記&代碼實作系列??

https://github.com/DSXiangLi/CTR

CTR學習筆記&代碼實作1-深度學習的前奏LR->FFM
CTR學習筆記&代碼實作2-深度ctr模型 MLP->Wide&Deep
CTR學習筆記&代碼實作3-深度ctr模型 FNN->PNN->DeepFM
CTR學習筆記&代碼實作4-深度ctr模型 NFM/AFM

資料

Gang Fu,Mingliang Wang, 2017, Deep & Cross Network for Ad Click Predictions
Ying Shan, T. Ryan Hoens, 2016, Deep Crossing: Web-Scale Modeling without Manually Crafted Combinatorial Features
https://blog.csdn.net/Dby_freedom/article/details/86502623
https://zhuanlan.zhihu.com/p/80226180
