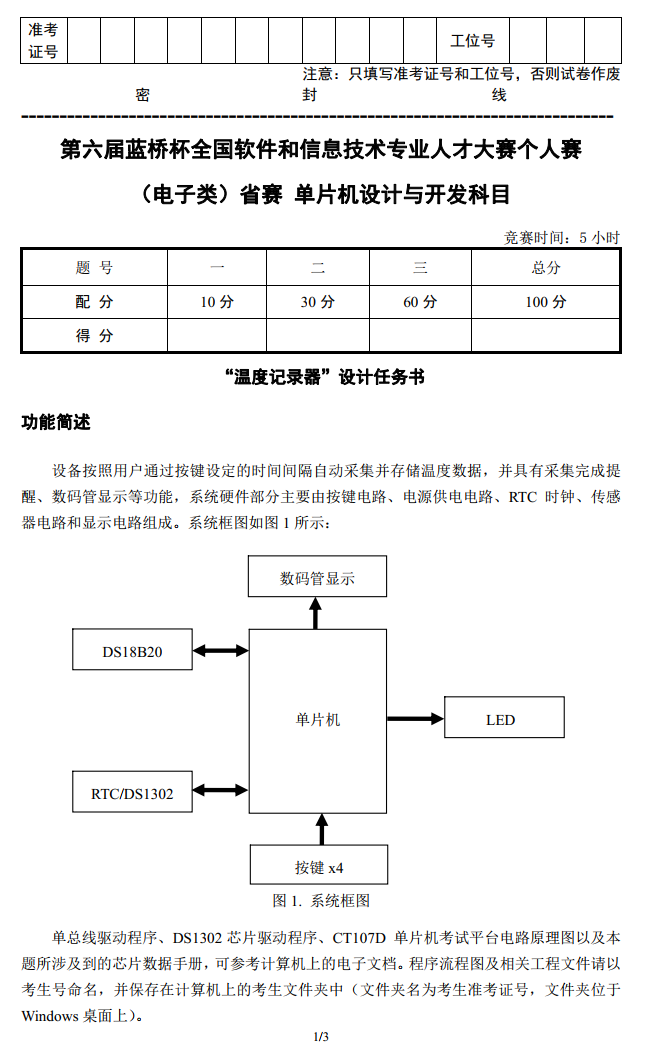

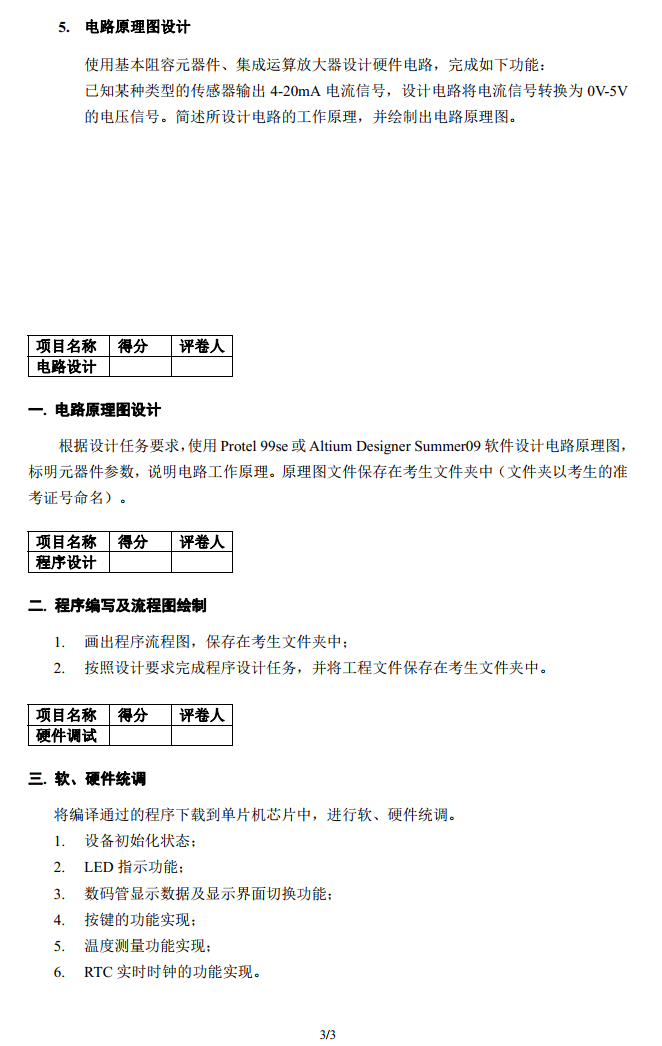

第六屆藍橋杯單片機省賽----程式題-有解無憂

main.c程式

#include<stc15f2k60s2.h>
#include "ds18b20.h"
#include <ds1302.h>

#define uchar unsigned char   //定義無符號字符型別uchar
#define uint unsigned int     //定義無符號整型型別uint

uchar code tab[]={0xc0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0Xbf,0XFF};//數字0~9，“-”“關”
uchar yi,er,san,si,wu,liu,qi,ba;   //定義字符型變數yi,er,san,si,wu,liu,qi,ba，當作數碼管顯示控制變數

extern unsigned char shijian[];   //呼叫DS1302定義的時間陣列

uchar wendu,shezhi=0,jiange=1,s4=0;
uint tt=0;
uchar Save[10],Save_n=0;
bit fla=0,LED_shan=0;

void delayms(int ms);          //延時函式
void allinit();                //初始化函式
void keyscan();                //獨立按鍵函式
void display1(uchar yi,uchar er);   //第一、二段數碼管函式
void display2(uchar san,uchar si);  //第三、四段數碼管函式
void display3(uchar wu,uchar liu);  //第五、六段數碼管函式
void display4(uchar qi,uchar ba);   //第七、八段數碼管函式
void Timer0Init(void);		//5毫秒@11.0592MHz

void main()//主函式
{
	allinit();             //初始化函式
	DS_init();             //初始化DS1302
	Timer0Init();          //初始化定時器0
	while(1)
	{
		wendu=Tempget();   //獲取溫度
		if(shezhi==0)      //引數設定頁面
		{
			yi=11;er=11;san=11;si=11;wu=11;liu=10;qi=jiange/10;ba=jiange%10;   //顯示間隔
		}
		else if(shezhi==1)   //時鐘顯示頁面
		{
			DS_get();
			yi=shijian[2]/10;er=shijian[2]%10;
			si=shijian[1]/10;wu=shijian[1]%10;
			qi=shijian[0]/10;ba=shijian[0]%10;
			if(shijian[0]%10%2==0){san=10;liu=10;}  //判斷秒是奇數還是偶數，用來讓數碼管三、六位間隔閃爍
			else{san=11;liu=11;}
		}
		keyscan();                //獨立按鍵函式
		display1(yi,er);          //第一、二段數碼管函式
		display2(san,si);         //第三、四段數碼管函式
		display3(wu,liu);         //第五、六段數碼管函式
		display4(qi,ba);          //第七、八段數碼管函式
	}
}
void keyscan()//獨立按鍵函式
{
	if(P30==0)       //判斷P30是否等于0
	{
		delayms(5);    //延時5ms
		if(P30==0)     //再次判斷P30是否等于0
		{
			if(shezhi==3)shezhi=0;  //判斷此時是否在第三個頁面，也就是說采集到的10個資料均已在數碼管上顯示完畢，按鍵后回傳到引數設定頁面
		}
		while(!P30);   //如果按鍵不松開，則一直回圈
	}
	else if(P31==0)  //判斷P31是否等于0
	{
		delayms(5);    //延時5ms
		if(P31==0)     //再次判斷P31是否等于0
		{
			if(shezhi==2){LED_shan=0;P2=0X80;P0=0XFF;}   //判斷此時是否在第二個頁面，也就是10個引數采集過后，L1燈亮起，按鍵后L1熄滅，數碼管回圈顯示采集到的10個資料
		}
		while(!P31);   //如果按鍵不松開，則一直回圈
	}
	else if(P32==0)  //判斷P32是否等于0
	{
		delayms(5);    //延時5ms
		if(P32==0)     //再次判斷P32是否等于0
		{
			if(shezhi==0){shezhi=1;tt=0;}   //判斷在設定頁面下按鍵是否按下，按下后進入到時鐘顯示頁面，并開始采集資料
		}
		while(!P32);   //如果按鍵不松開，則一直回圈
	}
	else if(P33==0)  //判斷P33是否等于0
	{
		delayms(5);    //延時5ms
		if(P33==0)     //再次判斷P33是否等于0
		{
			if(shezhi==0)
			{
				if(jiange==1)jiange=5;           //判斷間隔是否在1s上，如果是按鍵按下后間隔改為5s
				else if(jiange==5)jiange=30;     //判斷間隔是否在5s上，如果是按鍵按下后間隔改為30s
				else if(jiange==30)jiange=60;    //判斷間隔是否在30s上，如果是按鍵按下后間隔改為60s
				else if(jiange==60)jiange=1;     //判斷間隔是否在60s上，如果是按鍵按下后間隔改為1s
			}
		}
		while(!P33);   //如果按鍵不松開，則一直回圈
	}
}
void Timer0Init(void)		//5毫秒@11.0592MHz
{
	AUXR |= 0x80;		//定時器時鐘1T模式
	TMOD &= 0xF0;		//設定定時器模式
	TL0 = 0x00;		//設定定時初值
	TH0 = 0x28;		//設定定時初值
	TF0 = 0;		//清除TF0標志
	TR0 = 1;		//定時器0開始計時
	EA=1;ET0=1;
}
void time0 () interrupt 1
{
	tt++;
	if((tt==jiange*200)&&(shezhi==1))
	{
		tt=0;
		Save[Save_n]=wendu;
		Save_n++;
		if(Save_n==10)
		{
			shezhi=2;LED_shan=1;Save_n=0;
			yi=10;er=0;san=0;si=11;wu=11;liu=11;qi=Save[0]/10;ba=Save[0]%10;
		}
	}

	if((tt==200)&&(shezhi==2))
	{
		tt=0;
		if(LED_shan==1)
		{
			if(fla==0){fla=1;P2=0X80;P0=0XFE;}
			else if(fla==1){fla=0;P2=0X80;P0=0XFF;}
		}
		else if(LED_shan==0)
		{
			yi=10;er=Save_n/10;san=Save_n%10;si=11;wu=11;liu=11;qi=Save[Save_n]/10;ba=Save[Save_n]%10;
			Save_n++;
			if(Save_n==10)
			{
				Save_n=0;shezhi=3;
			}
		}
	}
}
void delayms(int ms)//延時函式
{
	uint i,j;
	for(i=ms;i>0;i--)
		for(j=845;j>0;j--);
}
void allinit()//初始化函式
{
	P2=0XA0;P0=0X00;      //關閉蜂鳴器繼電器
	P2=0X80;P0=0XFF;      //關閉所有LED燈

	P2=0XC0;P0=0XFF;      //選中所有數碼管段選
	P2=0XFF;P0=0XFF;      //關閉所有數碼管
}
void display1(uchar yi,uchar er)//第一、二段數碼管函式
{
	P2=0XC0;P0=0X01;               //選中第一個數碼管位選
	P2=0XFF;P0=tab[yi];            //讓第一個數碼管顯示yi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X02;               //選中第二個數碼管位選
	P2=0XFF;P0=tab[er];            //讓第一個數碼管顯示er指向的值
	delayms(1);	                   //延時1ms
}
void display2(uchar san,uchar si)//第三、四段數碼管函式
{
	P2=0XC0;P0=0X04;               //選中第s三個數碼管位選
	P2=0XFF;P0=tab[san];           //讓第一個數碼管顯示san指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X08;               //選中第四個數碼管位選
	P2=0XFF;P0=tab[si];            //讓第一個數碼管顯示si指向的值
	delayms(1);	                   //延時1ms
}
void display3(uchar wu,uchar liu)//第五、六段數碼管函式
{
	P2=0XC0;P0=0X10;               //選中第五個數碼管位選
	P2=0XFF;P0=tab[wu];            //讓第一個數碼管顯示wu指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X20;               //選中第六個數碼管位選
	P2=0XFF;P0=tab[liu];           //讓第一個數碼管顯示liu指向的值
	delayms(1);	                   //延時1ms
}
void display4(uchar qi,uchar ba)//第七、八段數碼管函式
{
	P2=0XC0;P0=0X40;               //選中第七個數碼管位選
	P2=0XFF;P0=tab[qi];            //讓第一個數碼管顯示qi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X80;               //選中第八個數碼管位選
	P2=0XFF;P0=tab[ba];            //讓第一個數碼管顯示ba指向的值
	delayms(1);                    //延時1ms
	P2=0XC0;P0=0X80;               //選中第八個數碼管位選
	P2=0XFF;P0=0XFF;               //讓第八個數碼管熄滅
}

ds1302.c程式

#include<stc15f2k60s2.h>
#include <intrins.h>
#include <ds1302.h>

sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;   // DS1302復位

unsigned char shijian[]={50,59,23,0,0,0,0};

void Write_Ds1302_Byte(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302( unsigned char address,unsigned char dat )
{
 	RST=0;
	_nop_();
 	SCK=0;
	_nop_();
 	RST=1;
   	_nop_();
 	Write_Ds1302_Byte(address);
 	Write_Ds1302_Byte((dat/10<<4)|(dat%10));
 	RST=0;
}

unsigned char Read_Ds1302 ( unsigned char address )
{
 	unsigned char i,temp=0x00,dat1,dat2;
 	RST=0;
	_nop_();
 	SCK=0;
	_nop_();
 	RST=1;
	_nop_();
 	Write_Ds1302_Byte(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;
	_nop_();
 	RST=0;
	SCK=0;
	_nop_();
	SCK=1;
	_nop_();
	SDA=0;
	_nop_();
	SDA=1;
	_nop_();

	dat1=temp/16;
	dat2=temp%16;

	temp=dat1*10+dat2;

	return (temp);
}
void DS_init()
{
	unsigned char add,i;
	add=0x80;
	Write_Ds1302(0x8e,0x00);
	for(i=0;i<7;i++)
	{
		Write_Ds1302(add,shijian[i]);
		add=add+2;
	}
	Write_Ds1302(0x8e,0x80);
}
void DS_get()
{
	unsigned char add,i;
	add=0x81;
	Write_Ds1302(0x8e,0x00);
	for(i=0;i<7;i++)
	{
		shijian[i]=Read_Ds1302(add);
		add=add+2;
	}
	Write_Ds1302(0x8e,0x80);
}

ds18b20.c程式

#include<stc15f2k60s2.h>
#include "ds18b20.h"

sbit DQ = P1^4;  //單總線介面

//單總線延時函式
void Delay_OneWire(unsigned int t)
{
	while(t--);
}


//通過單總線向DS18B20寫一個位元組
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(50);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(50);
}

//從DS18B20讀取一個位元組
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(50);
	}
	return dat;
}

//DS18B20設備初始化
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(120);
  	DQ = 0;
  	Delay_OneWire(800);
  	DQ = 1;
  	Delay_OneWire(100);
    	initflag = DQ;
  	Delay_OneWire(50);

  	return initflag;
}
unsigned char Tempget()
{
	unsigned char low,high,temp;
	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0x44);
	Delay_OneWire(200);

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0xbe);

	low=Read_DS18B20();
	high=Read_DS18B20();

	temp=high<<4;
	temp|=(low>>4);

	return temp;
}

ds1302.h程式

#ifndef __DS1302_H
#define __DS1302_H

void Write_Ds1302_Byte(unsigned  char temp);
void Write_Ds1302( unsigned char address,unsigned char dat );
unsigned char Read_Ds1302 ( unsigned char address );
void DS_init();
void DS_get();

#endif

ds18b20.h程式

#ifndef __DS18B20_H
#define __DS18B20_H

//單總線延時函式
void Delay_OneWire(unsigned int t);
void Write_DS18B20(unsigned char dat);
unsigned char Read_DS18B20(void);
bit init_ds18b20(void);
unsigned char Tempget();

#endif

第六屆藍橋杯單片機省賽作品演示
