1、是否可以使用上電復位？

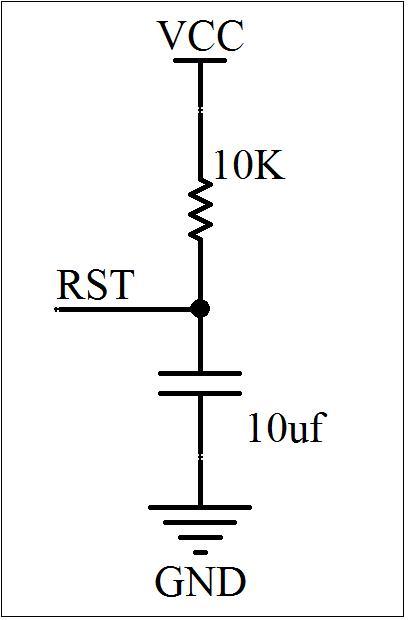

通常情況下，建議MCU使用一個GPIO連接到加密芯片的RST引腳，當加密芯片狀態例外時，MCU可主動對加密芯片進行復位，重新初始化，但有些客戶由于MCU介面資源緊張，希望進行上電復位，上電復位電路如圖1所示，建議R選取10K，C選取10uF，R、C的引數選取用戶也可根據實際情況自行調整，
圖1
2、為什么獲取亂數成功，但是呼叫演算法無回傳？
很多用戶使用T=0協議進行演算法呼叫都會提出該問題，絕大多數是因為沒有按照規定的格式進行收發資料，協議要求小于等于5位元組的指令要可以一次性發送給加密芯片，大于5位元組的指令要先發送前五位元組命令頭，接收加密芯片回傳的1個程序位元組后再發送后續資料，獲取亂數指令長度是5位元組，所以一次性發給加密芯片沒問題，但呼叫演算法的指令長度大于5位元組，要分布處理，假設指令為8008 0000 09 0102030405060708，MCU處理正確流程如下所示：
MCU發送8008 0000 09
MCU接收程序位元組08
MCU發送0102030405060708
MCU接識訓傳值6108
很多用戶并沒有按照上述流程處理，而是讓MCU一次性將8008 0000 09 0102030405060708發送給加密芯片，造成通信例外，
3、UART幀資料格式是什么？
1起始位、8資料位、1偶校驗位、2停止位，需要特別注意的是必須要有偶校驗位，
4、為什么加密芯片供電正常，復位引腳時序也正常，但是沒有輸出復位資訊？
UART介面類加密芯片作業時必須要有外部時鐘輸入，因此不光查看VCC和RST引腳狀態，也要判斷CLK是否正確輸入到加密芯片了，
5、復位資訊長度是多少，是否會變化？
3B 6D開頭的復位資訊長度是17位元組，3B 7D開頭的復位資訊長度是18位元組，芯片的復位資訊是固定不變的，
