楊桃32學習筆記，本文圖片文字皆為轉述

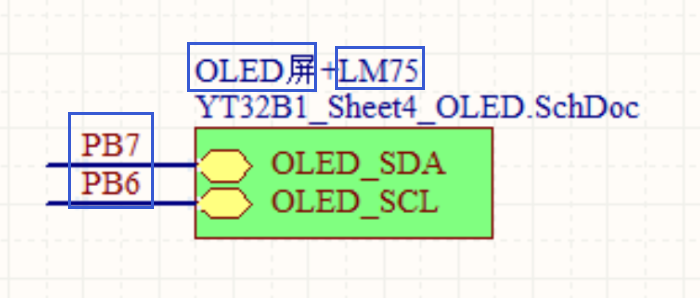

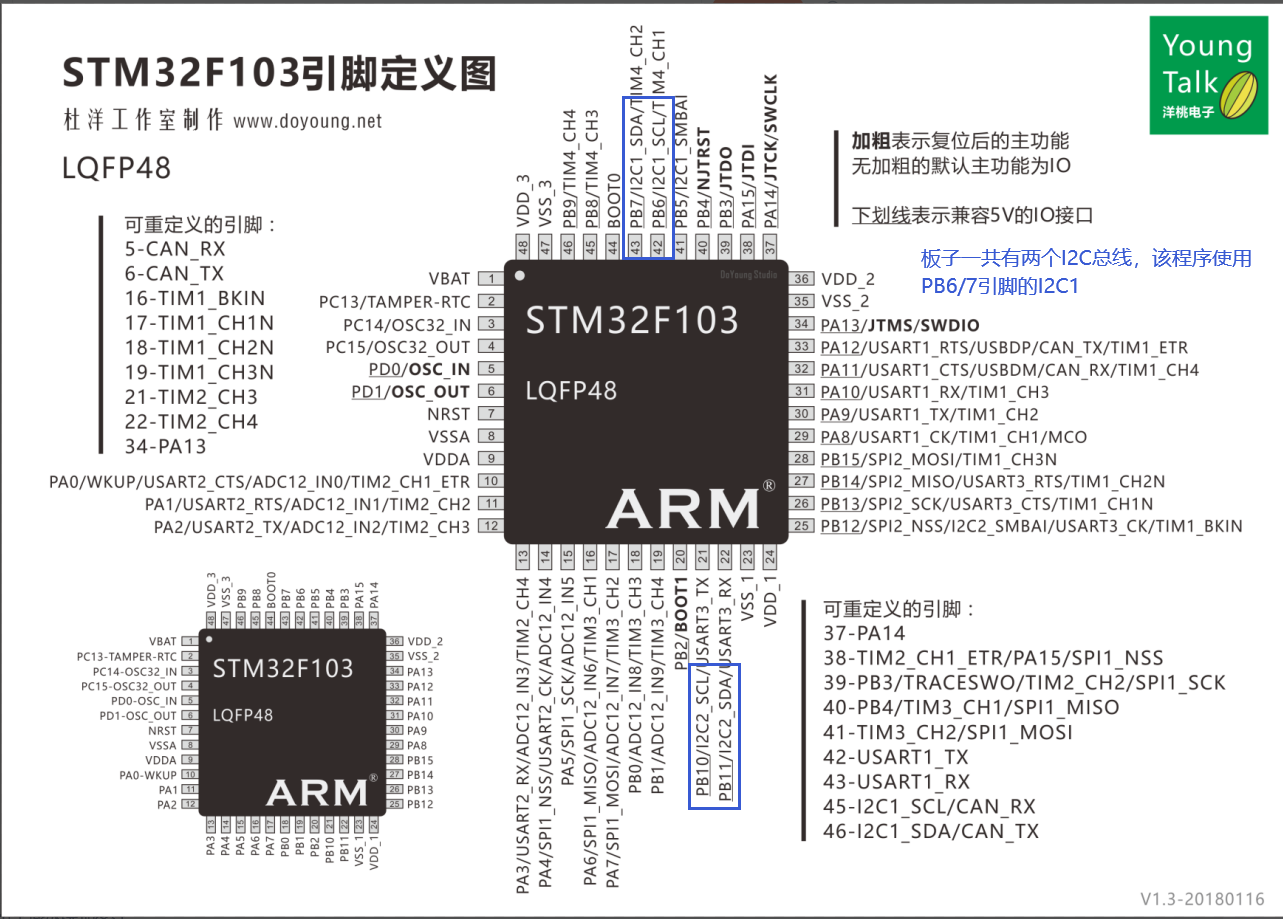

I2C硬體電路原理圖
I2C要點
I2C總線是板級總線，連接線一般不超2米，
電路連接：兩線總線連接，1～10K上拉電阻，復用開漏模式，
器件地址：每個器件都有唯一地址（7位16進制數），最多127個器件地址，新版I2C規范中最大器件地址數量可達1023個，
所有設備與單片機需要共地，

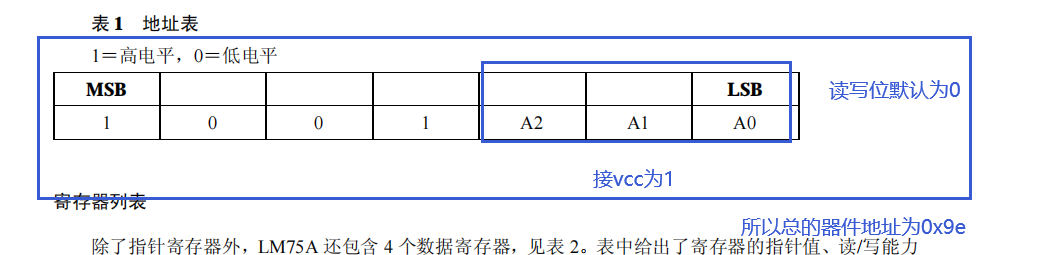

楊桃電子開發版中，將oled螢屏的從設備地址定為0x78,0x9e是溫度傳感器的設備地址，

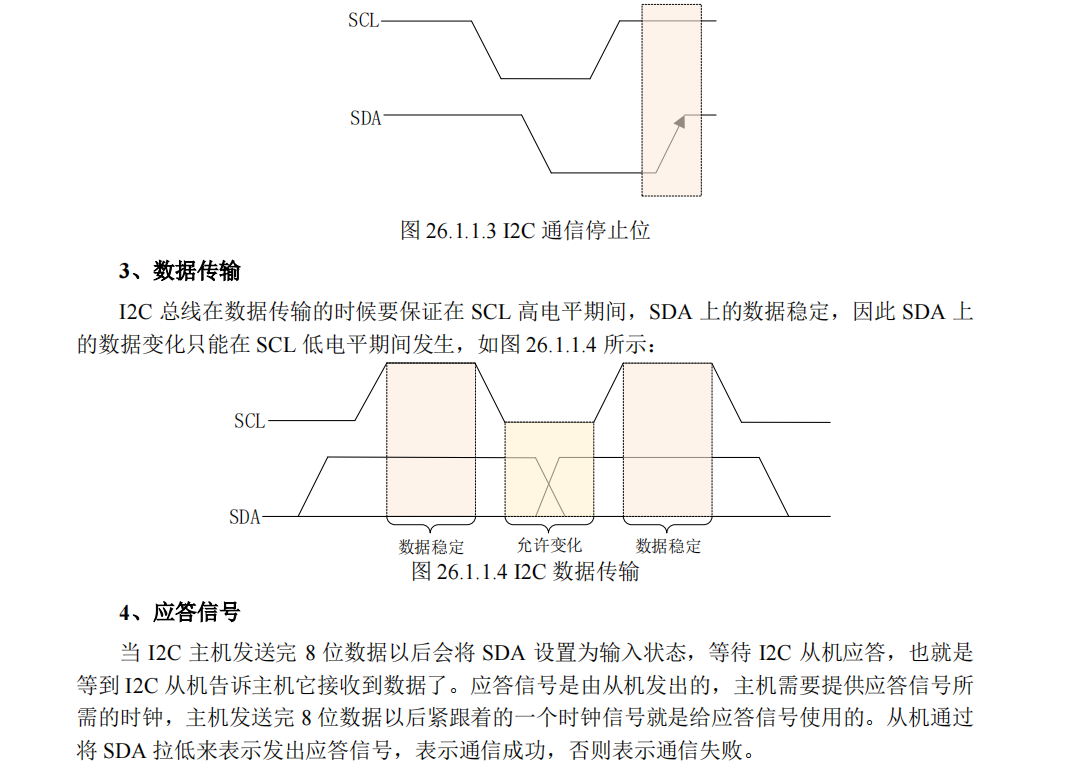

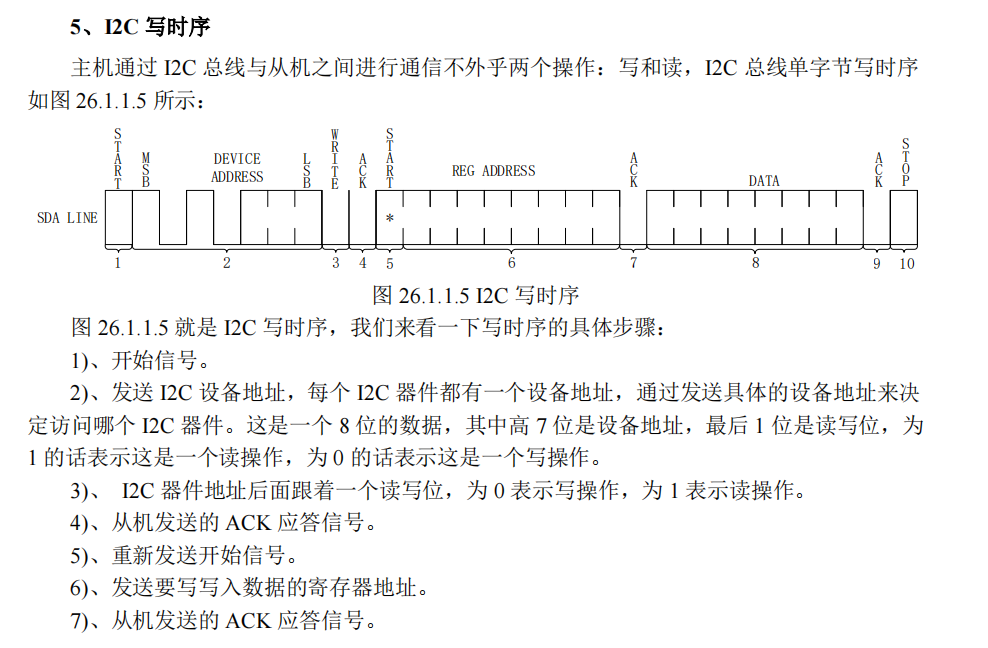

I2C 簡介

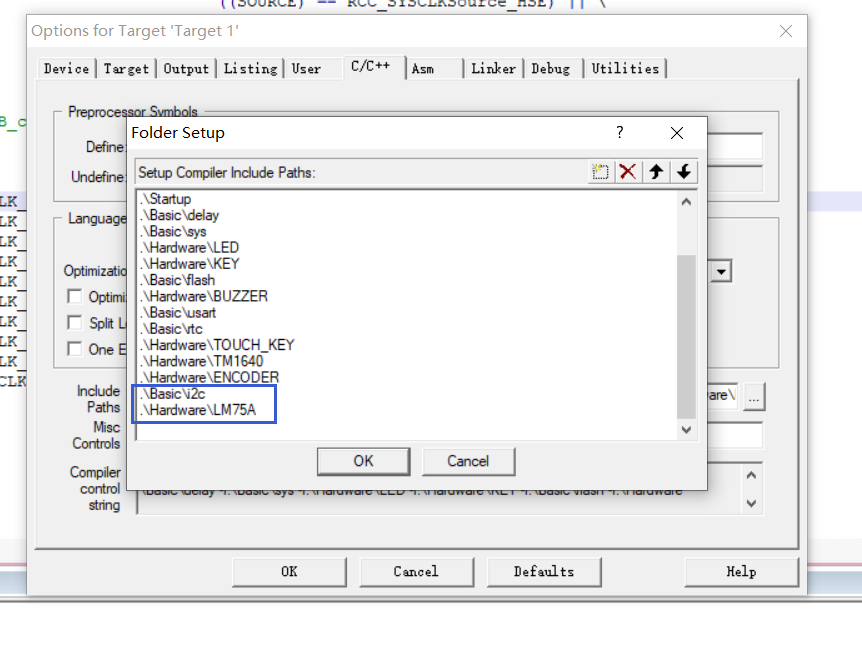

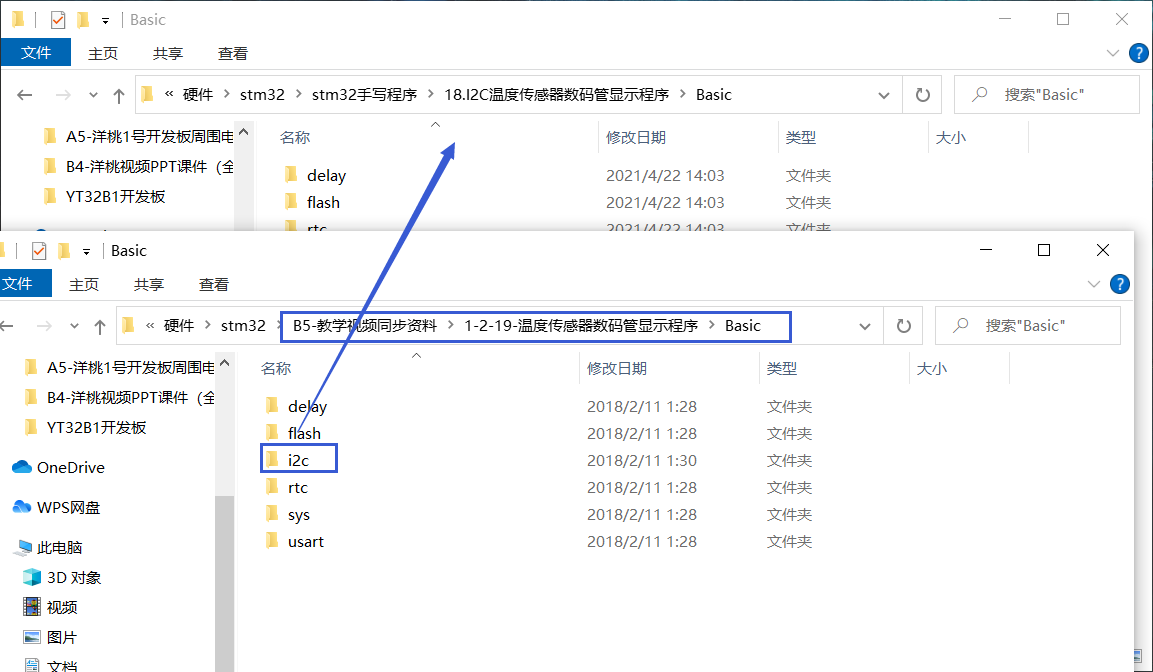

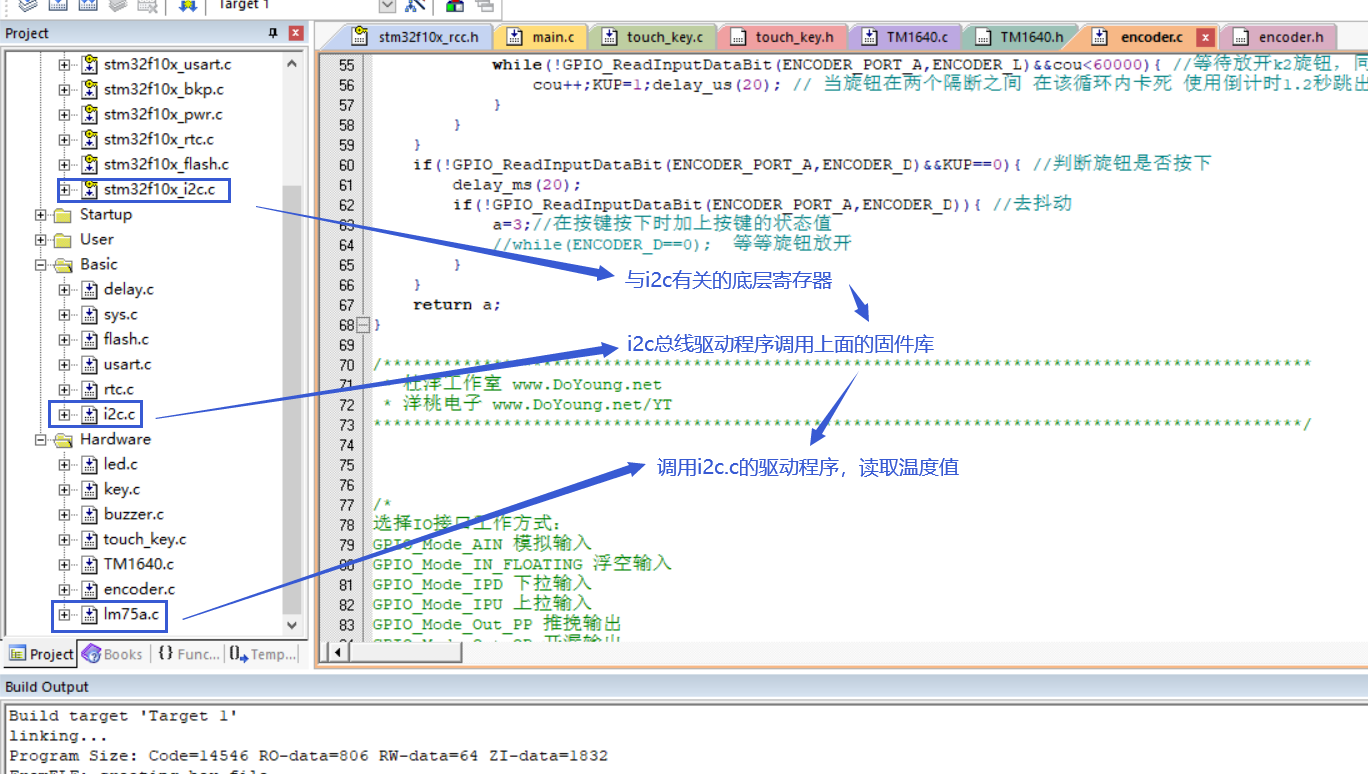

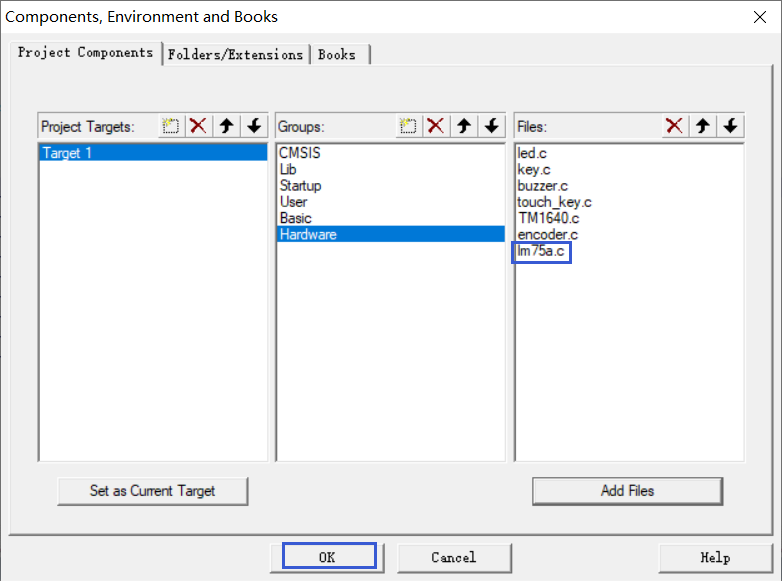

添加相應的檔案并添加進工程檔案

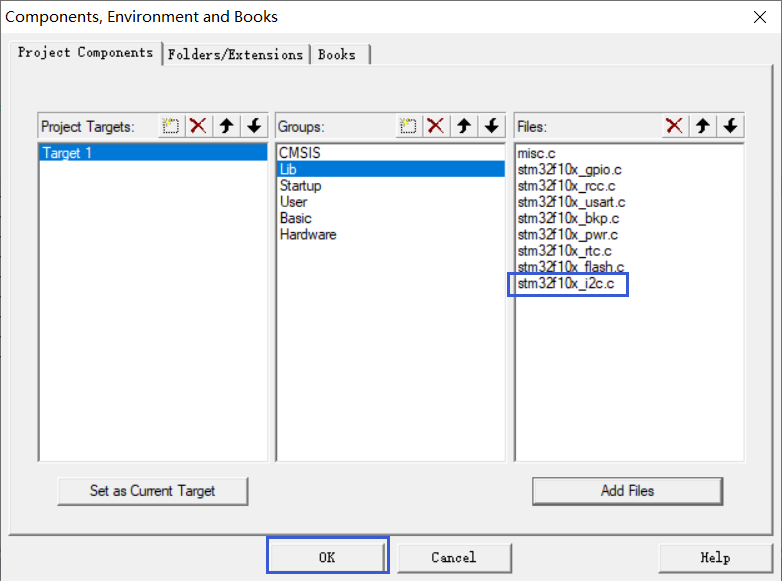

在工程檔案夾LIB下添加stm32f10x_i2c.c

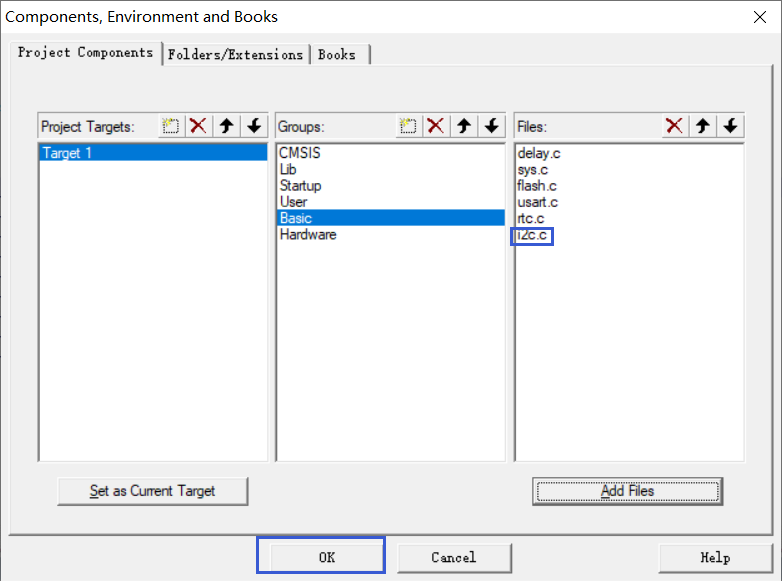

在工程檔案夾Basic下添加i2c.c

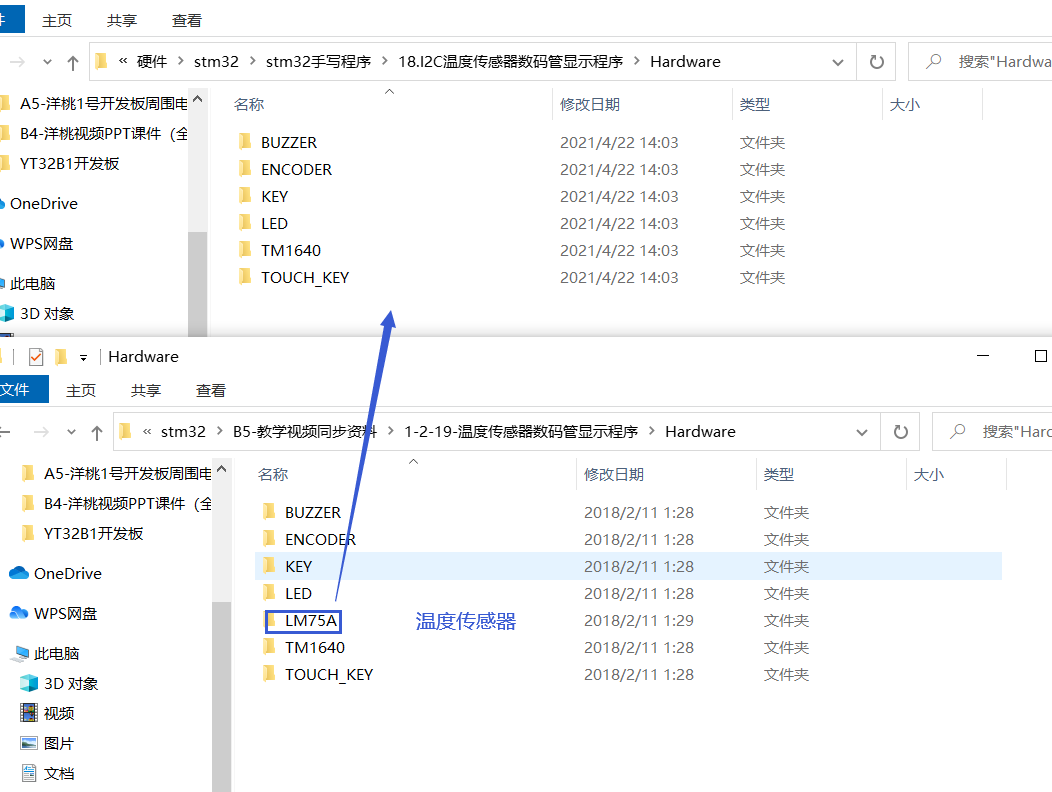

在工程檔案夾Hardware檔案夾下添加lm75a.c

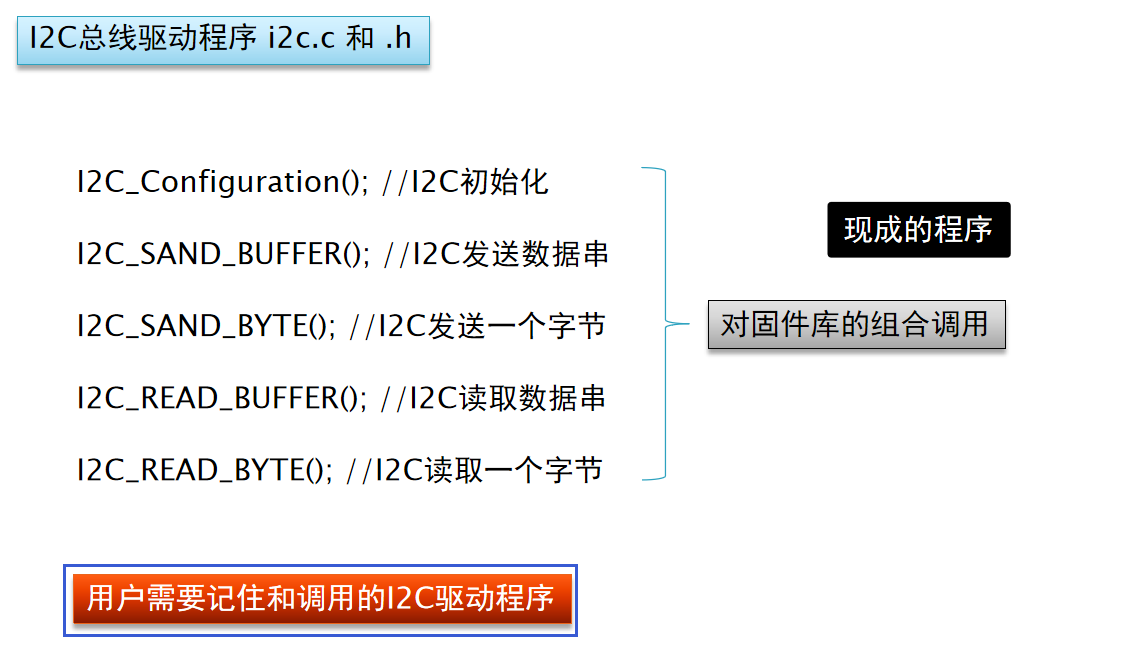

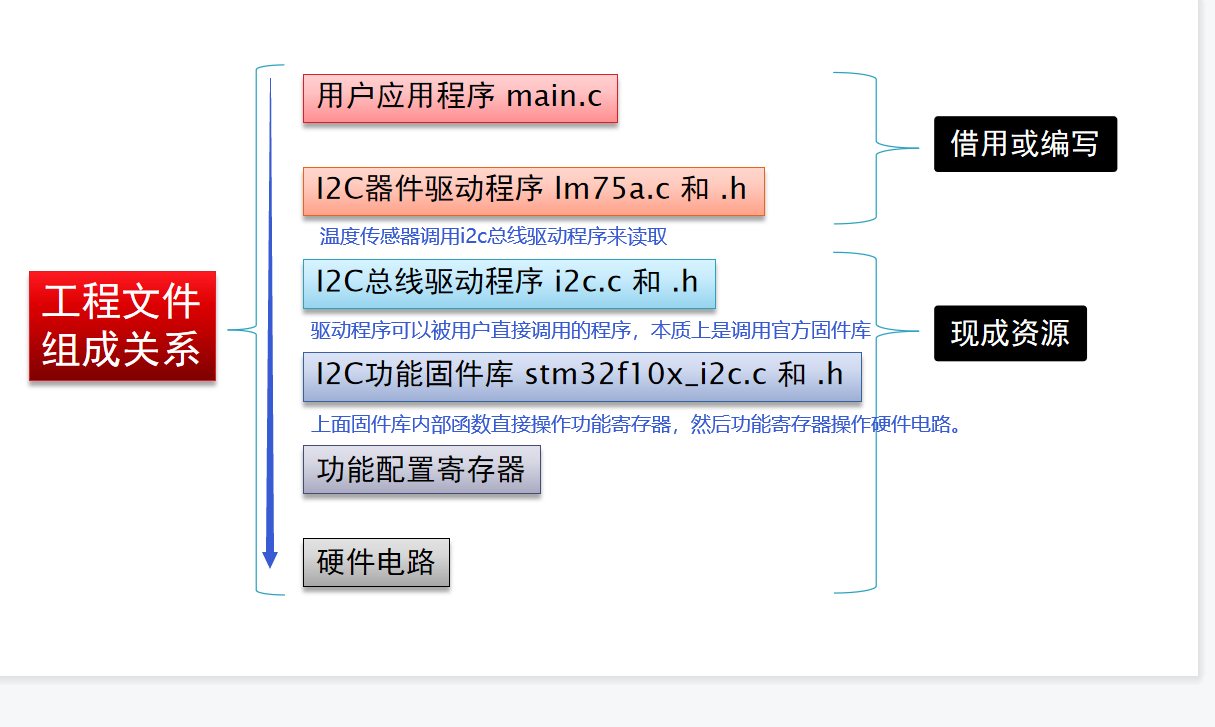

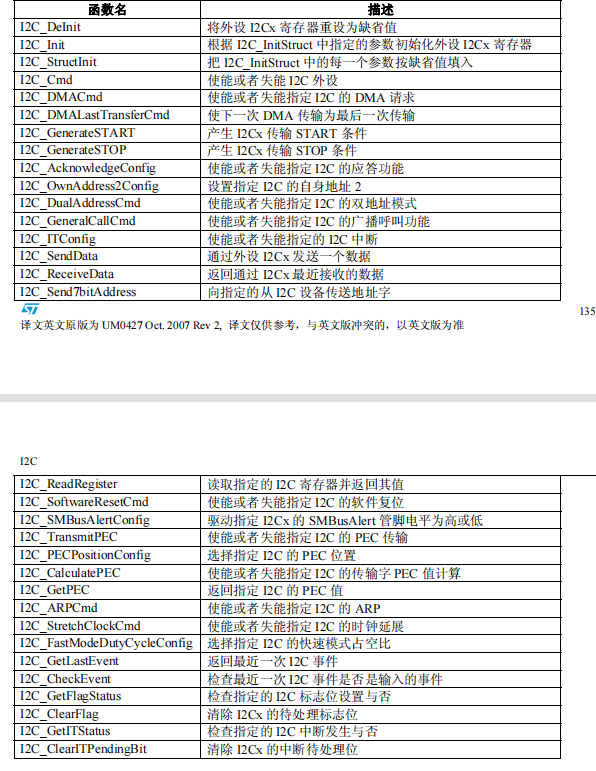

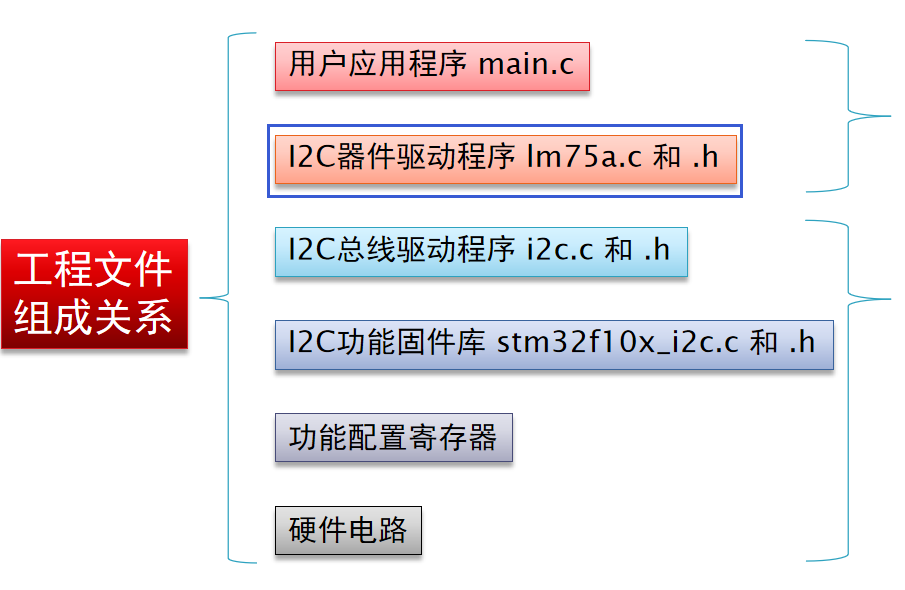

I2C驅動程式結構

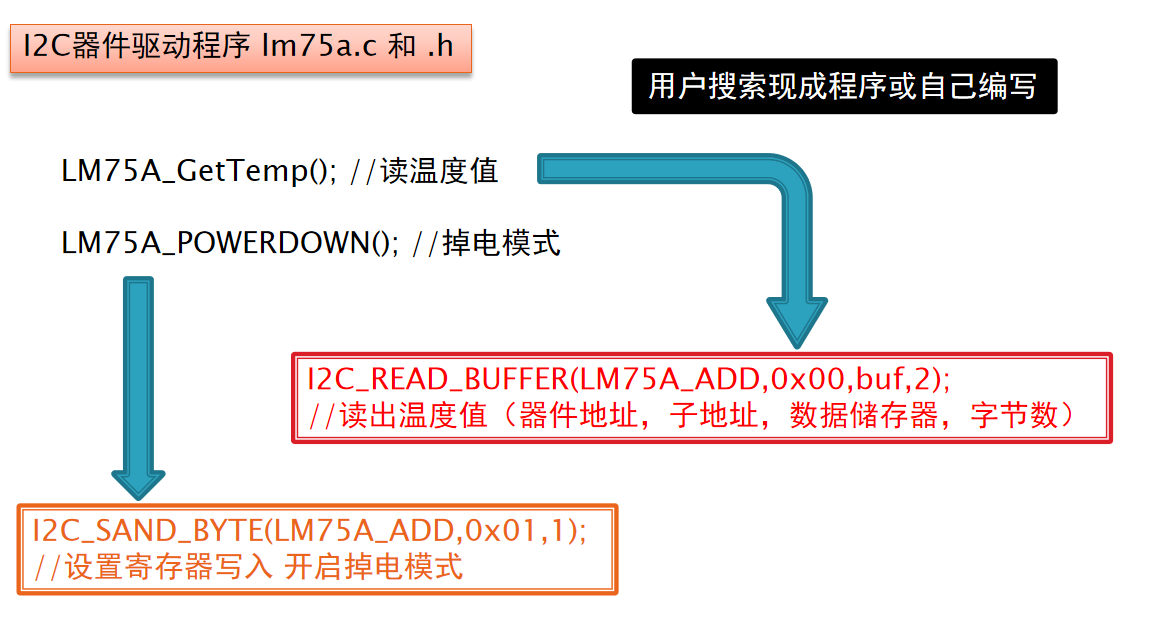

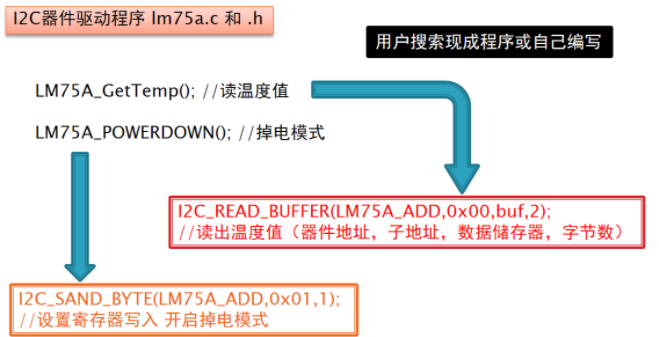

接下來撰寫的i2c器件這里指的是溫度傳感器，也都是呼叫以上函式來完成，如下圖
I2C驅動程式分析

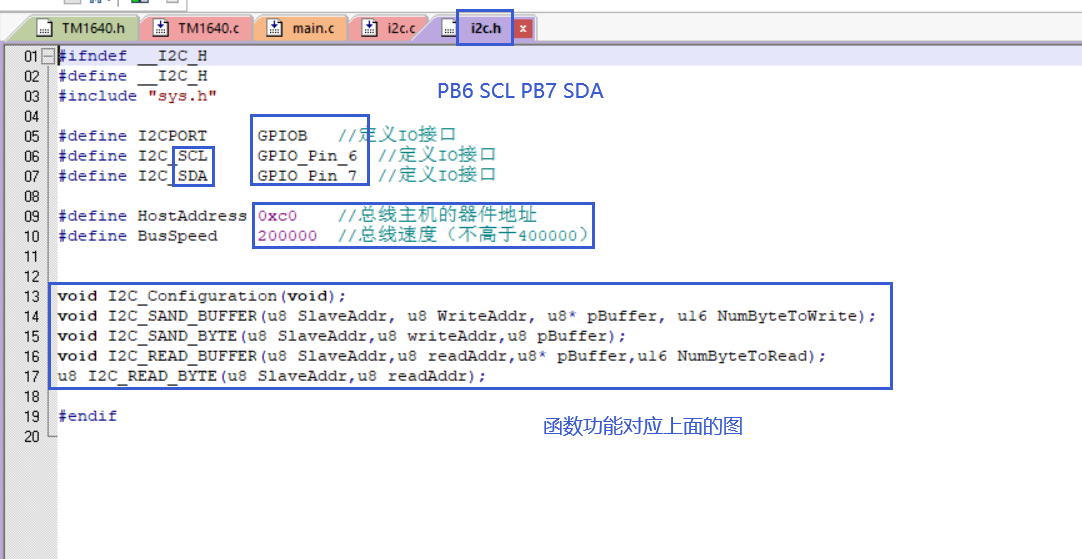

i2c.h
#ifndef __I2C_H
#define __I2C_H
#include "sys.h"
#define I2CPORT GPIOB //定義IO介面
#define I2C_SCL GPIO_Pin_6 //定義IO介面
#define I2C_SDA GPIO_Pin_7 //定義IO介面
#define HostAddress 0xc0 //總線主機的器件地址
#define BusSpeed 200000 //總線速度（不高于400000）
void I2C_Configuration(void);
void I2C_SAND_BUFFER(u8 SlaveAddr, u8 WriteAddr, u8* pBuffer, u16 NumByteToWrite);
void I2C_SAND_BYTE(u8 SlaveAddr,u8 writeAddr,u8 pBuffer);
void I2C_READ_BUFFER(u8 SlaveAddr,u8 readAddr,u8* pBuffer,u16 NumByteToRead);
u8 I2C_READ_BYTE(u8 SlaveAddr,u8 readAddr);
#endif
i2c.c

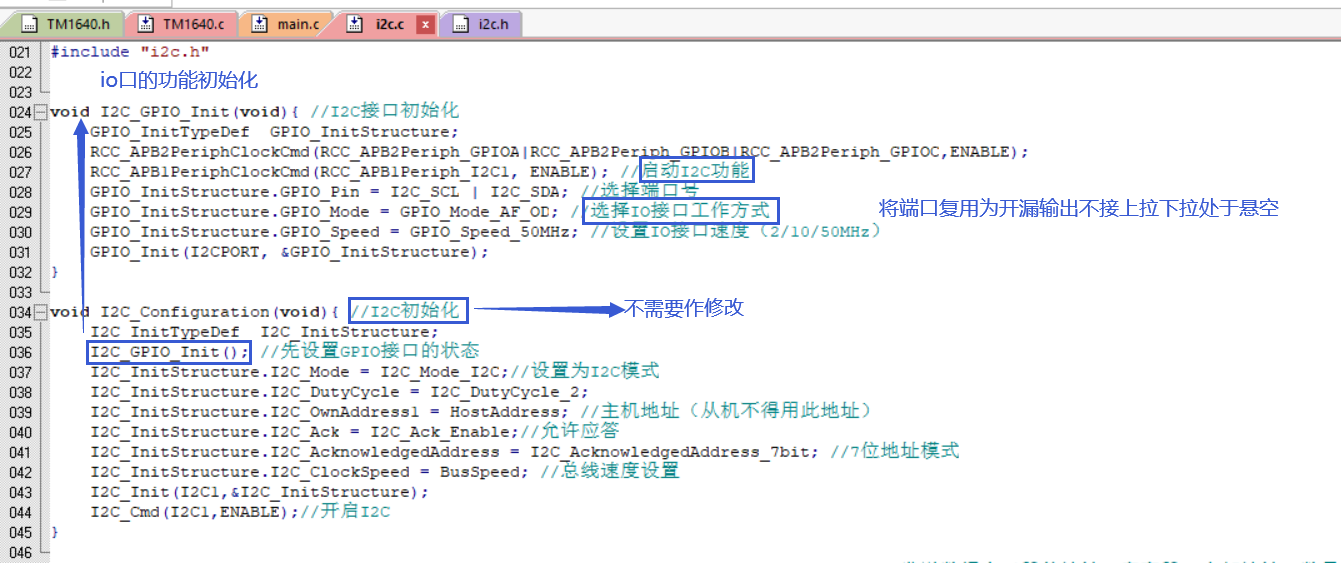

初始化

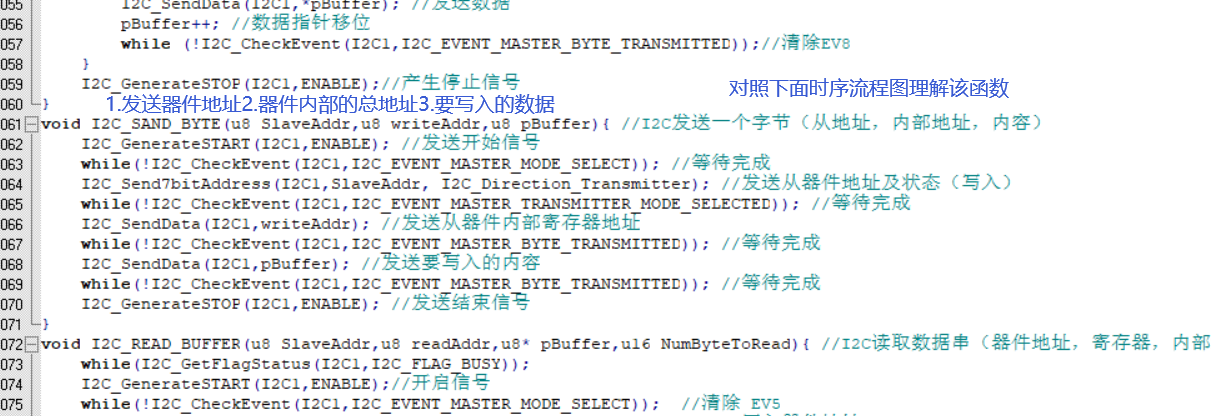

發送一個位元組資料

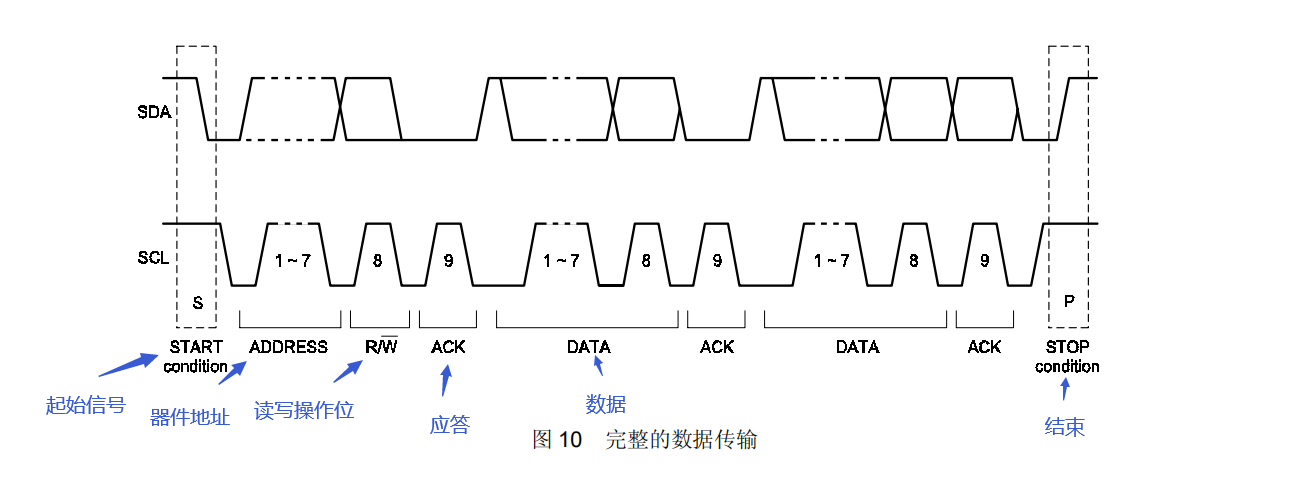

發送一個位元組資料流程：
發送開始信號
等待完成
發送從器件地址及狀態（寫入）
等待完成
發送從器件內部暫存器地址
等待完成
發送要寫入的內容
等待完成
發送結束信號

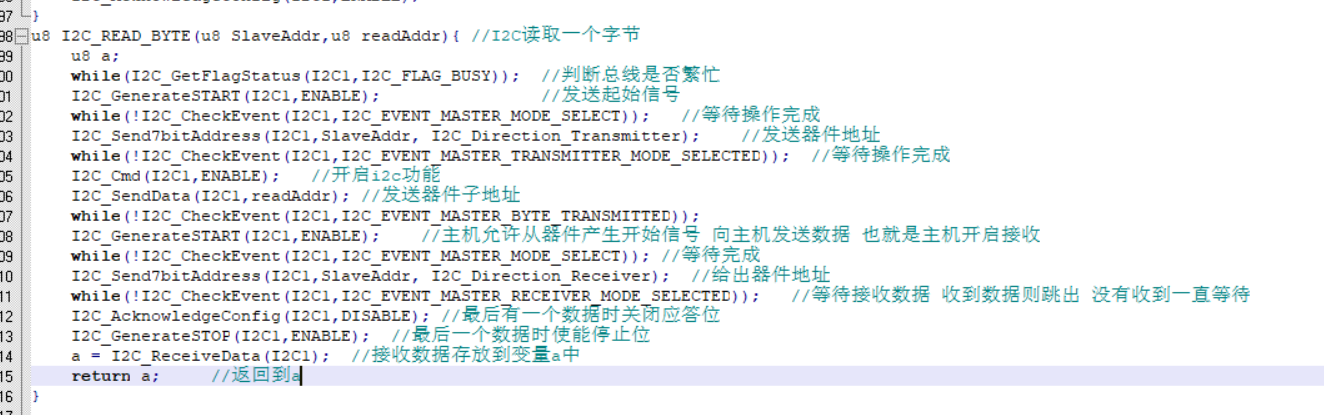

讀取一個位元組資料
讀取一個位元組資料流程：
判斷總線是否繁忙
發送起始信號
等待操作完成
發送器件地址
等待操作完成
開啟i2c功能
發送器件子地址
主機允許從器件產生開始信號 向主機發送資料 也就是主機開啟接收
等待完成
給出器件地址
等待接收資料 收到資料則跳出 沒有收到一直等待
最后有一個資料時關閉應答位
最后一個資料時使能停止位
接收資料存放到變數a中

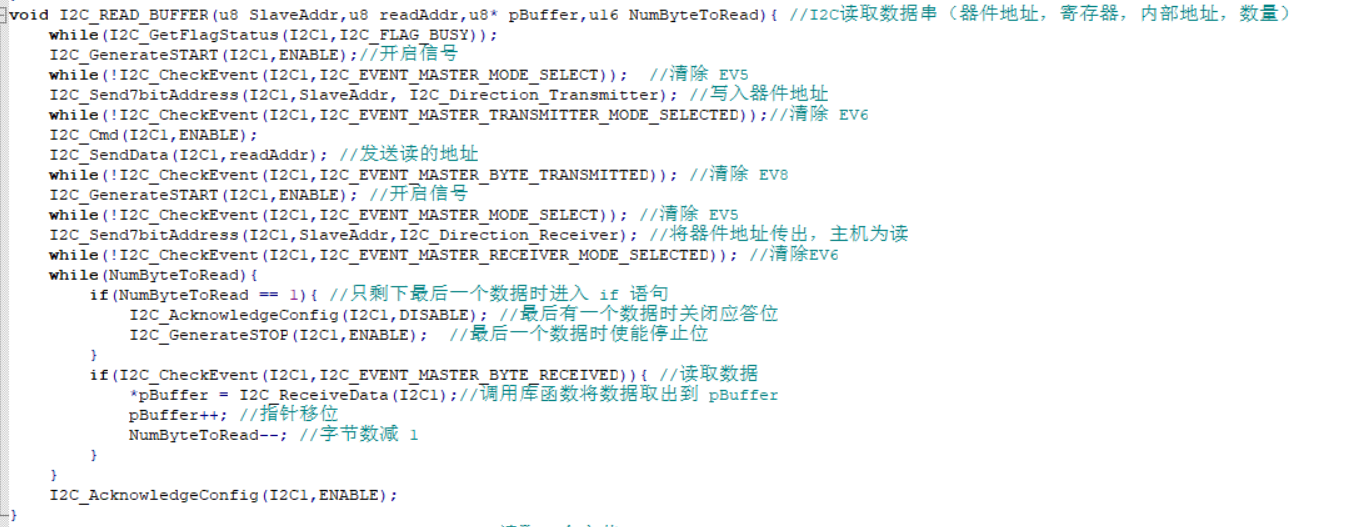

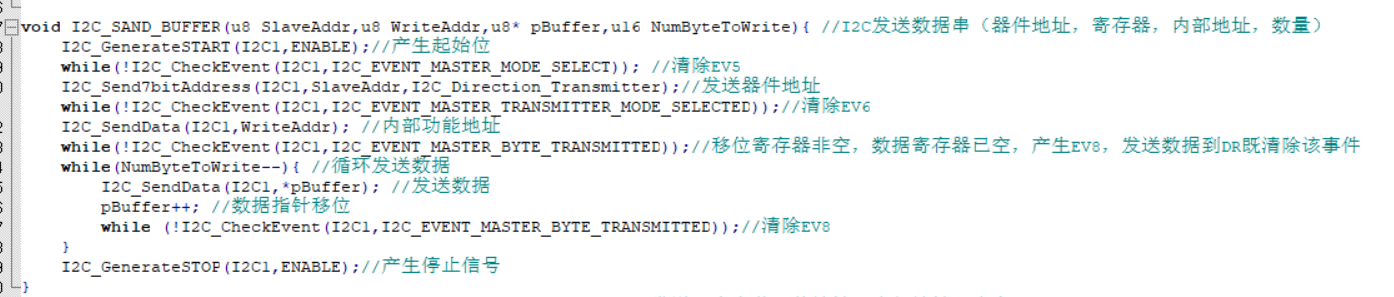

發送和讀取多位元組資料

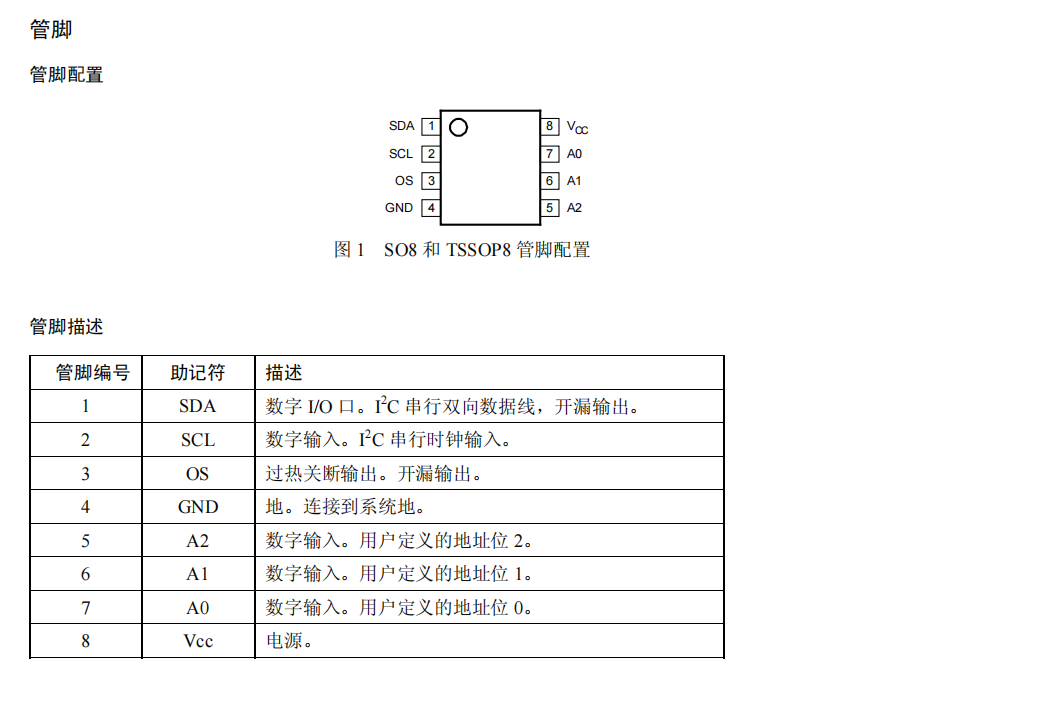

LM75A溫度傳感器電路原理圖

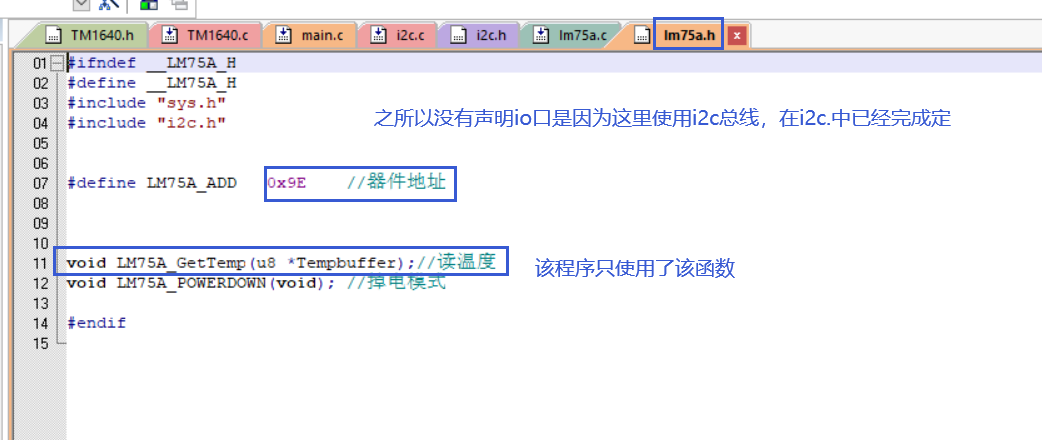

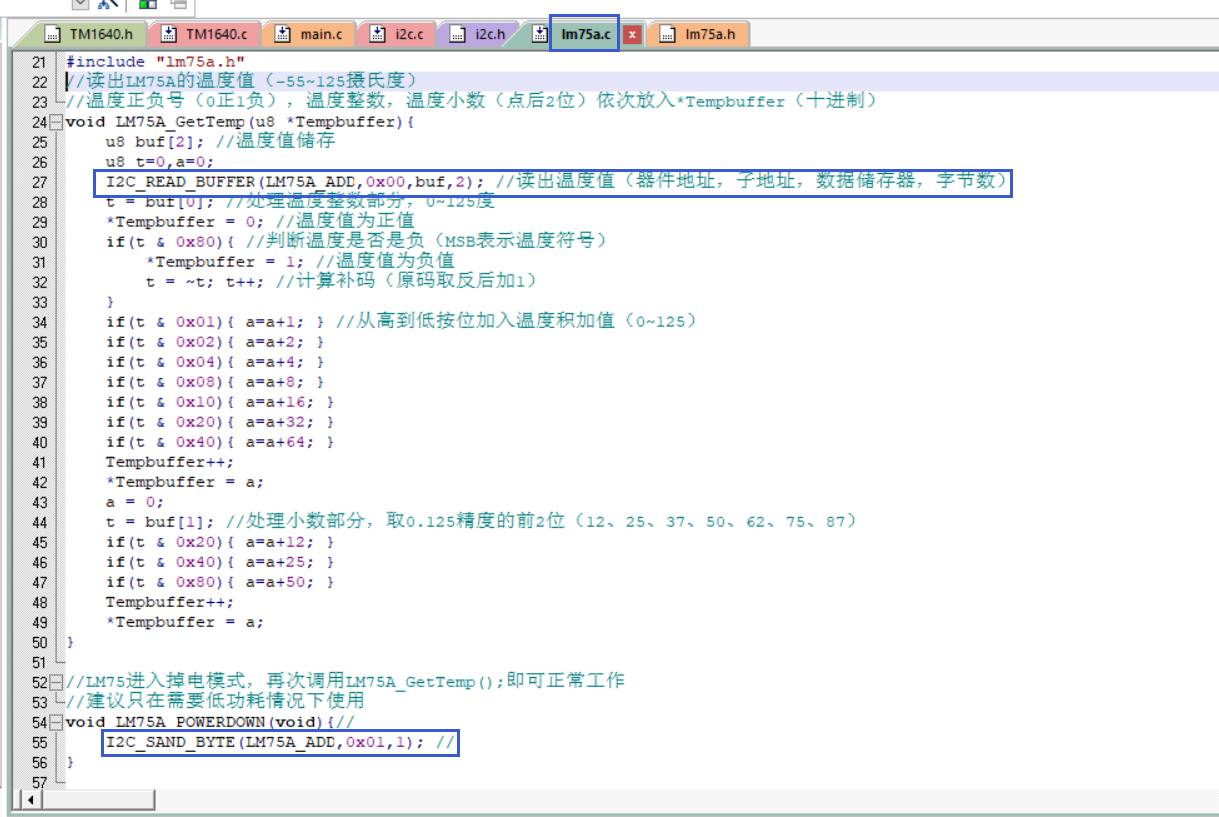

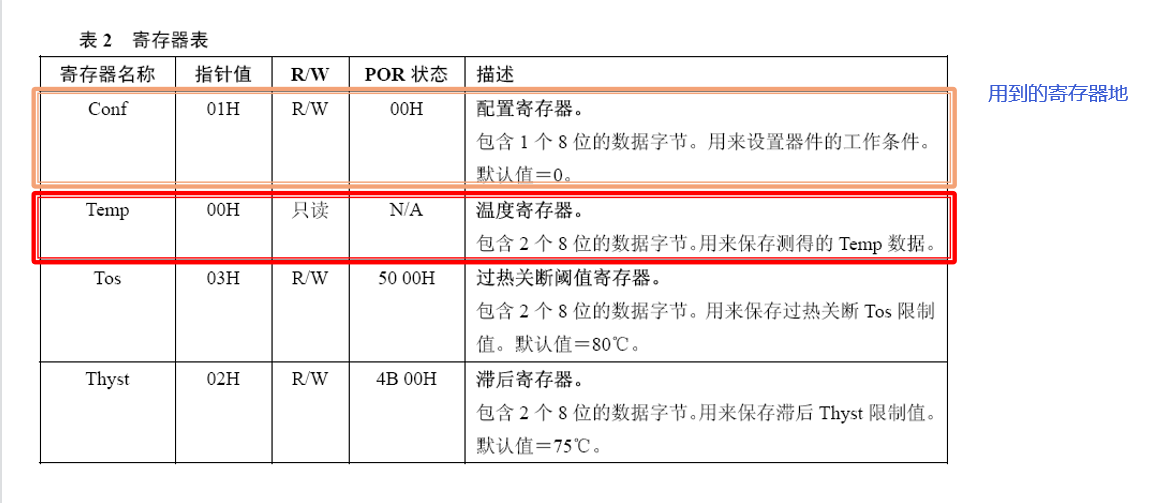

LM75A溫度傳感器驅動程式分析

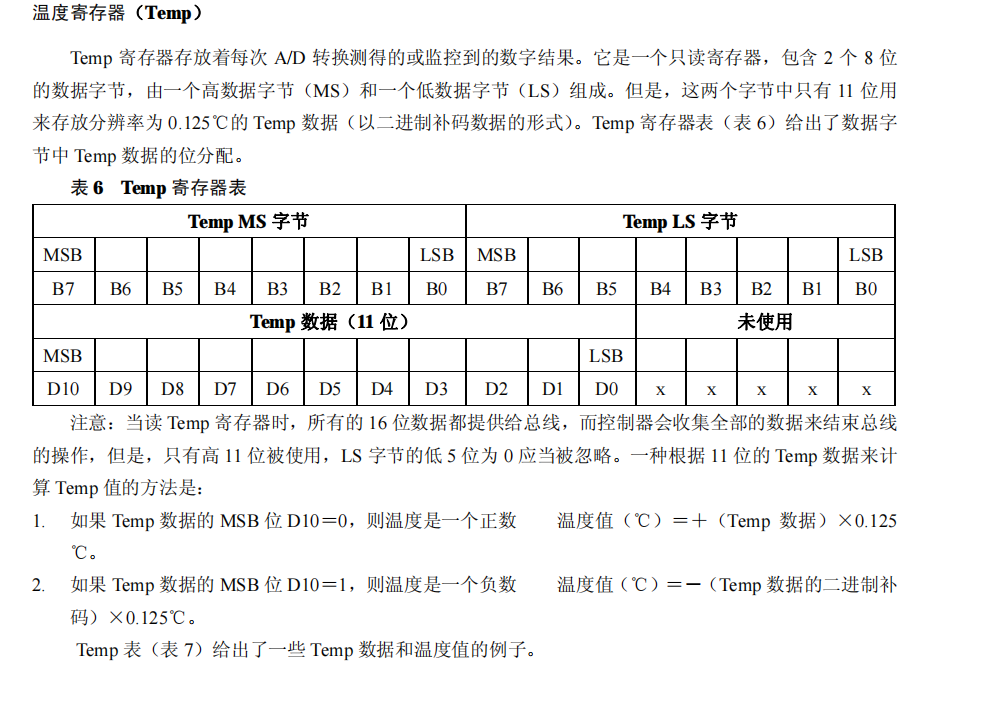

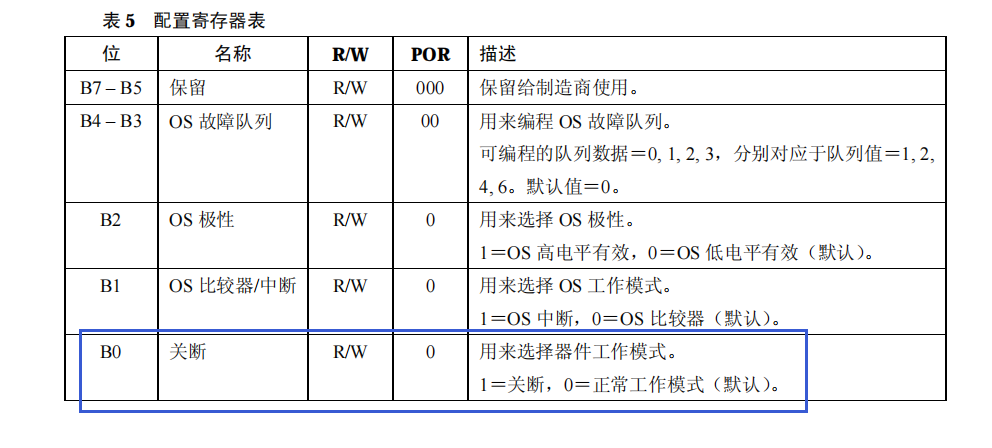

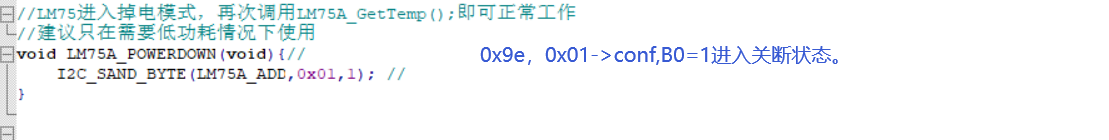

根據上表可知，掉電模式相關位，

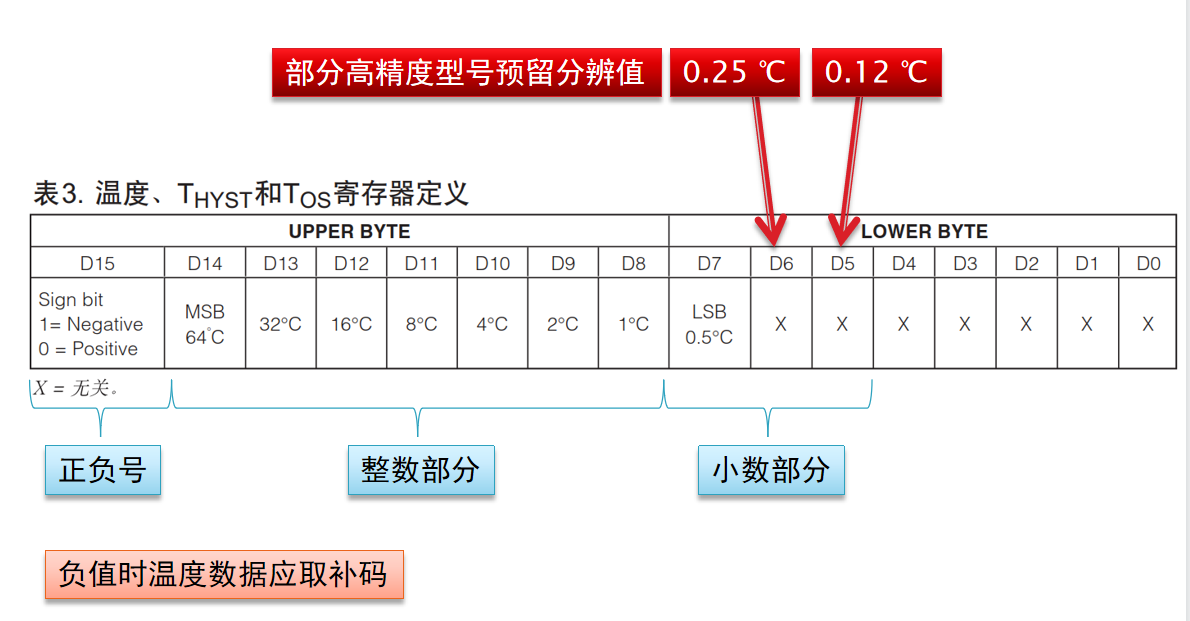

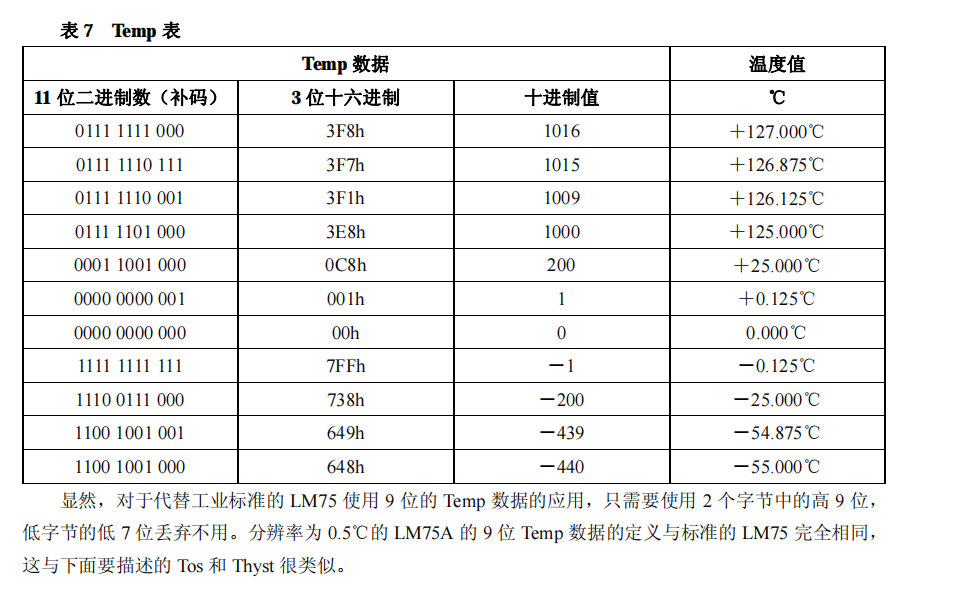

例如D15 D11 D8為0 則意味著-9度

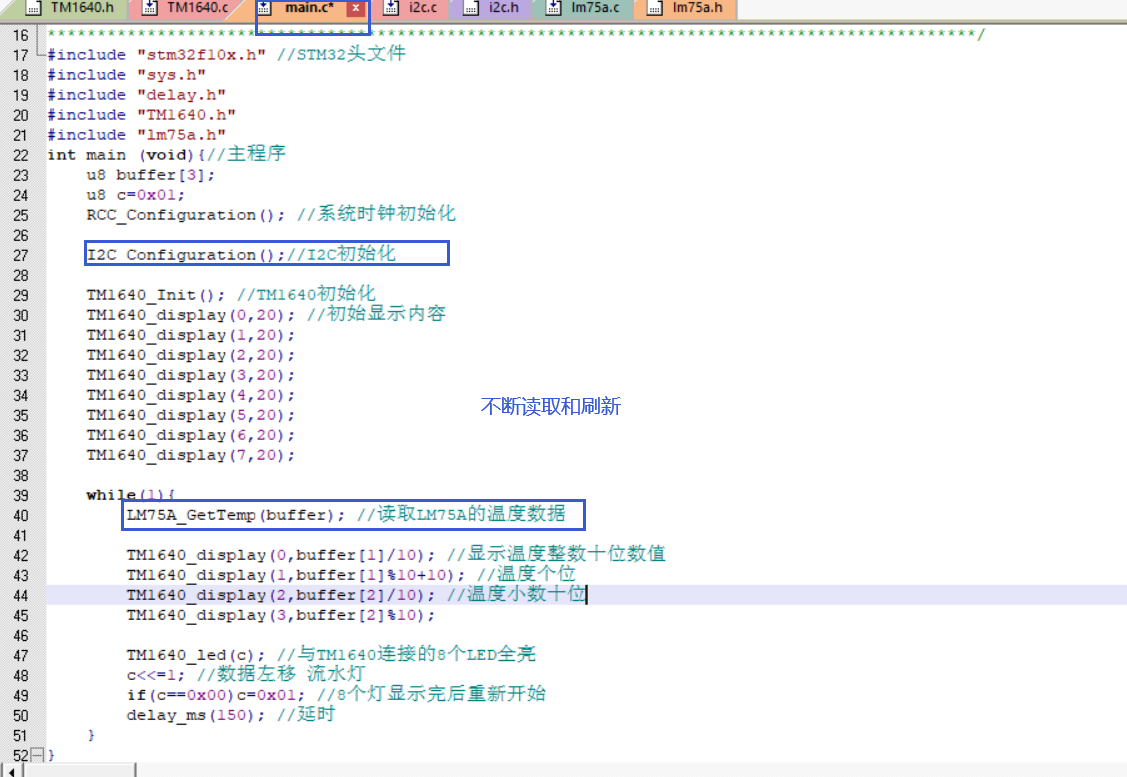

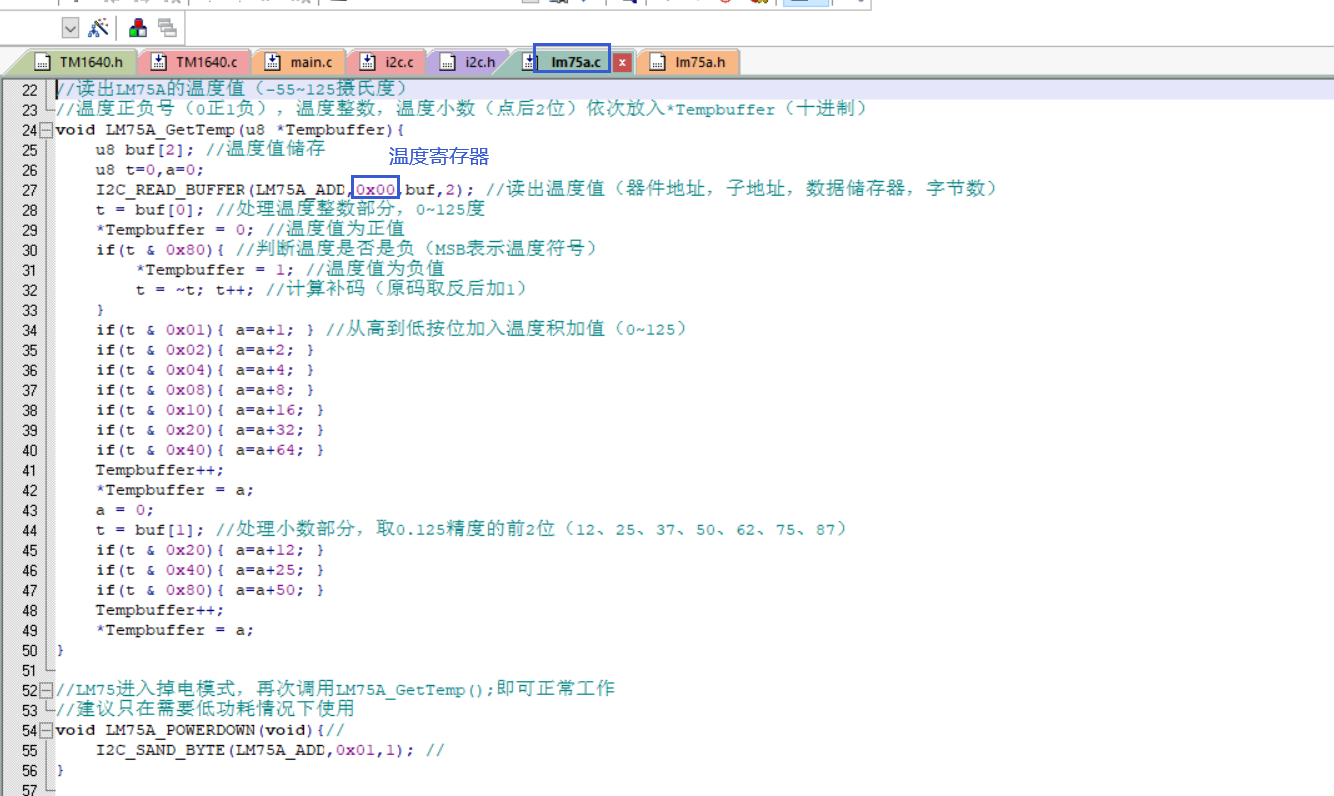

重新回傳程式對應理解
