基于STM32的(GSM+DHT11)果園環境監測系統
閑來無事，用手頭STM32做個專案，
成品功能： 用DHT11測量溫濕度資料，通過GSM模塊發送短信給手機已實作自動監測的目的，做個上位機，顯示資料，以后延申多個，方便管理，
材料
- STM32ZET6開發板(戰艦V3)
- TFT顯示屏(戰艦有我用的2.7寸的)
- GSM模塊(ATK-SIM800C)
- DHT11
- 杜邦線
- 用keil5進行開發
- 風速儀
- CO2濃度儀
開始制作，
制作程序
首先測驗GSM，通過AT指令使其可以發短信(也可測驗打電話，本專案用不到)，然后在板子中測驗，測驗完成后加入DHT11，最后寫上位機，
GSM模塊(ATK-SIM800C)AT除錯
這里參考原子哥的例程，
首先用AT指令測驗模塊，達到可以發短信，打電話，
下邊是部分AT指令：
| AT | 回傳 | 作用 |
|---|---|---|
| AT | OK | 模塊通訊正常 |
| AT+CPIN? | +CPIN:READY | 查詢 SIM 卡的狀態，主要是 PIN 碼 |
| AT+CSQ | +CSQ： 24,0 | 查詢信號質量 |
| AT+COPS? | +COPS:0,0,”CHINA MOBILE” | 查詢當前運營商 |
| AT+CGMI | SIMCOM_Ltd | 查詢模塊制造商 |
| AT+CGMM | SIMCOM_SIM800C | 查詢模塊型號 |
| AT+CGSN | 866104023267696 | 查詢產品序列號（集 IMEI 號） |
| AT+CNUM | +CNUM:””,”136******”,”129”,7,4 | 查詢本機號碼 |
| ATE1 | OK | 設定回顯模式（默認開啟） |
| ATD10086; | OK | 用于撥打任意電話號碼 |
| ATA | OK | 應答電話 |
| ATH | OK | 掛斷電話 |
| AT+CMGF=1 | OK | 置短訊息模式,設定為文本模式 |
| AT+CSCS=“GSM” | OK | 用于設定 TE 字符集，純英文為GSM，中英文為UCS2 |
| AT+CMGS | > | 用于發短信 |
英文短信的發送
- 設定字符集為
AT+CSCS="GSM"； - 設定文本模式為
AT+CMGF=1； - 發送短信的目的人為
AT+CMGS="18********"； - 然后模塊回傳：
>，此時我們輸入我們需要發送的內容：ATK-SIM800C MSG SEND TEST； - 在發送完內容以后， 最后以十六進制（HEX）格式單獨發送（不用添加回車）：
1A（即 0X1A），即可啟動一次短信發送， - 稍等片刻，在短信成功發送后，模塊回傳如： +CMGS： 39，的確認資訊，表示短信成功發送
中文短信的發送
- 首先發送
AT+CMGF=1， 設定為文本模式； - 設定文本模式引數
AT+CSMP=17,167,2,25； - 設定字符集為
AT+CSCS="UCS2"； - 首先要用將號碼和發送內容轉換為UNICODE 字串，
1.號碼182********，轉換后的 UNICODE 字串（去掉空格后）為：
2.00310038003200390030003100390035003600330032
3.ATK-SIM800C 中英文短信發送測驗，裝換后的 UNICODE 字串為：
4.00410054004B002D00530049004D003800300030004300204E2D82F1658777ED4FE153D
190016D4B8BD5
由于使用了 UCS2字符集，所有字符/數字/漢字，都必須使用 UNICODE 編碼
- 發送：
AT+CMGS=”00310038003200390030003100390035003600330032”,這個指
令，然后模塊回傳:> - 此時我們輸入我們需要發送的內容：
00410054004B002D00530049004D003800300030004300204E2D82F1658777ED4FE153D 190016D4B8BD5注意，此可以不用發送回車了； - 在發送完內容以后，最后以十六進制（HEX）格式當獨發送（不用添加回
車）：1A（即 0X1A），啟動一次短信發送，
一次中英文短信發送成功，
GSM模塊(ATK-SIM800C)板子除錯
將原子哥戰艦代碼下載到板子中進行除錯
硬體連接
模塊需要獨立供電，推薦 12V1A 電源，
板子PB11連接STXD，PB10連接SRXD，模塊GND連接板子GND
代碼測驗
下載原子哥【正點原子】GSMGPRS模塊ATK-SIM800C例程
- 初始化
- 撥號測驗
- 短信測驗
功能都正常我們就開始修改代碼
- 去掉所有跟短信沒有關系的代碼；
- 將短信目的寫成確定的；
- 將短信內容改為：

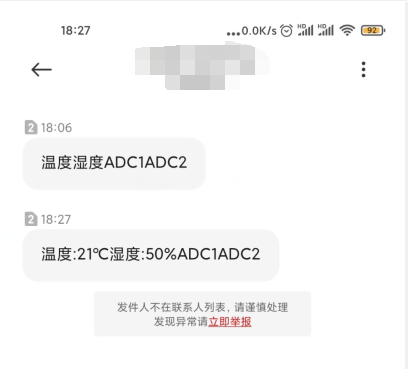

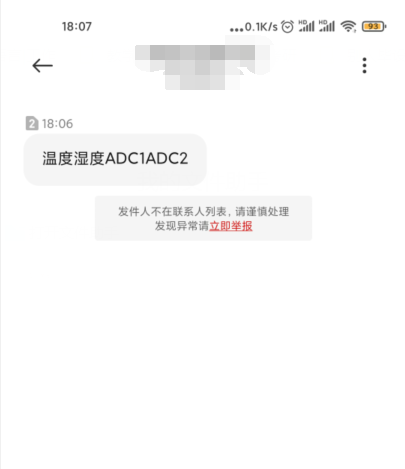

溫度：** 濕度：** ADC1：** ADC2:** - 進行測驗，收到的短信內容為
這樣就可以了，
溫濕度模塊(DHT11)
我們將溫濕度模塊代碼加入原來代碼中，
- 將模塊代碼檔案加入，
- 在keil中添加引入這個檔案，
- 在主函式中添加初始化函式，
- 將溫濕度資料添加到短信內容中，
- 這里還是采用按鍵發送短信，按鍵K1之后直接向固定人發送帶資料的固定短信，（每條一毛，自動發的話還是有點浪費，）
這樣就完成了，
成品下位機：
ADC
又加了兩路ADC可以添加別的傳感器這里添加的是風速傳感器和二訊訓碳傳感器，
用的是ADC1的通道1和通道4，分別對應的是A1和A4，

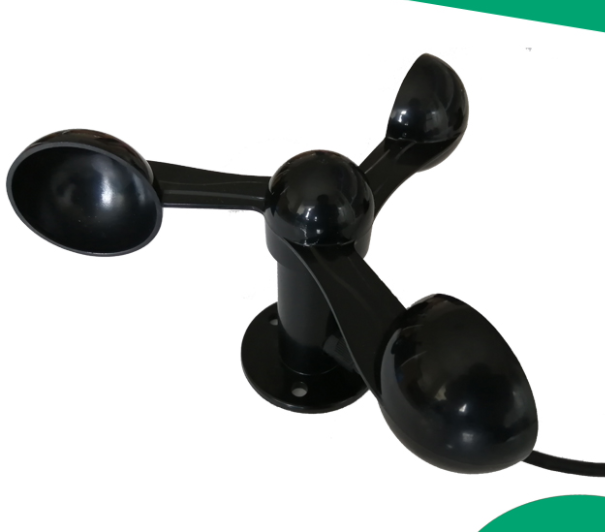

風速儀用的是這個：

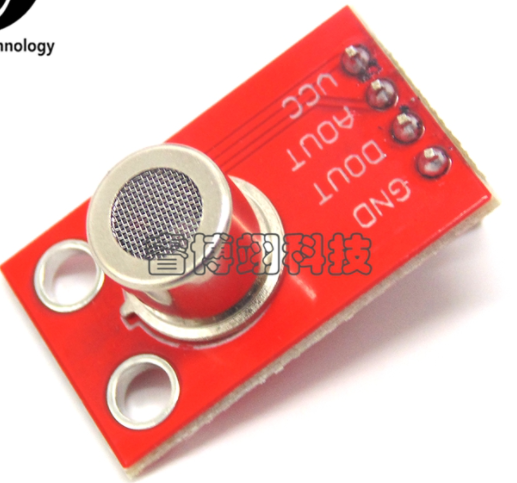

CO2濃度用的是這個：
- 連接上板子：風速儀，棕色接負極，紅色接A1，

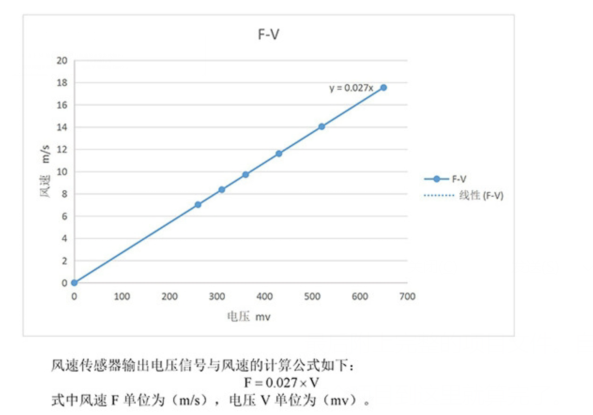

- 查找資料并進行線性測驗后得出ADC值和資料的關系，
- 在代碼中加入兩者關系：
adcx_1*0.027， - 連接上板子：CO2濃度儀，接5V、GND、AOUT接A4，
- 查找資料并進行線性測驗后得出ADC值和資料的關系，根據空氣中CO2濃度為百分之0.03，呼出的氣體中大約為百分之1，得出兩者關系，
- 在代碼中加入兩者關系：
adcx_2*0.00003，

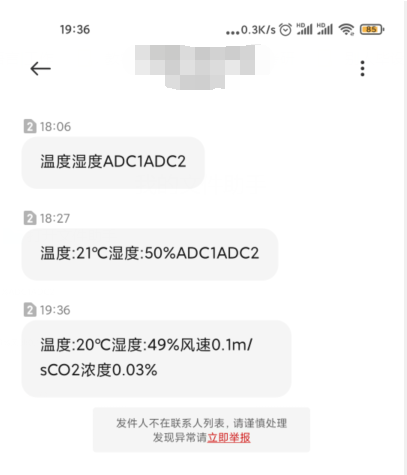

加入代碼中進行測驗，
結果跟預測的相同，
將資料通過串口1發送出去，方便上位機采集展示資料，
上位機
采用Visual Studio 2017進行開發
- 設計樣式：
- 寫一個時間(跟隨系統時間)；
- 寫串口接收資料；
- 將串口的資料進行分析并得到我們需要的資料；
- 將需要不同的資料展示到不同的位置，
- 完成，

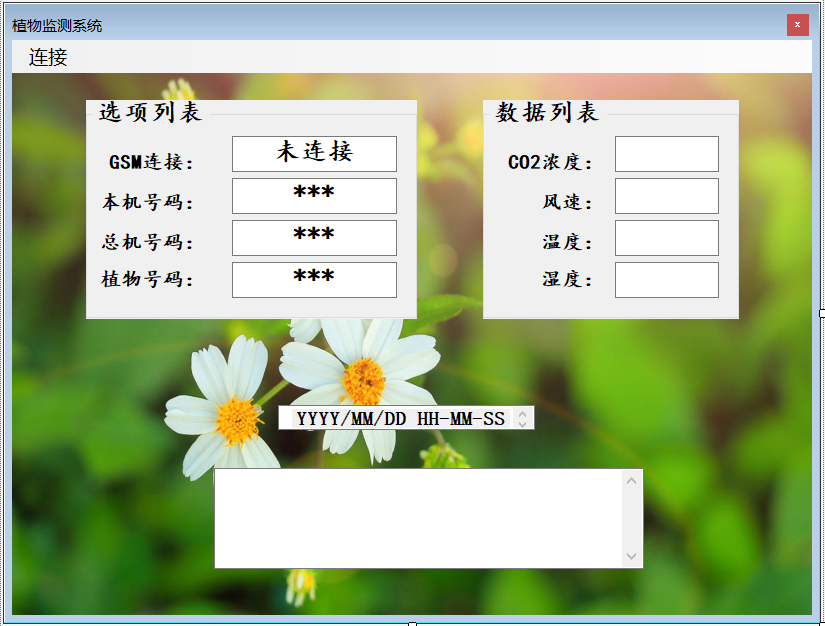

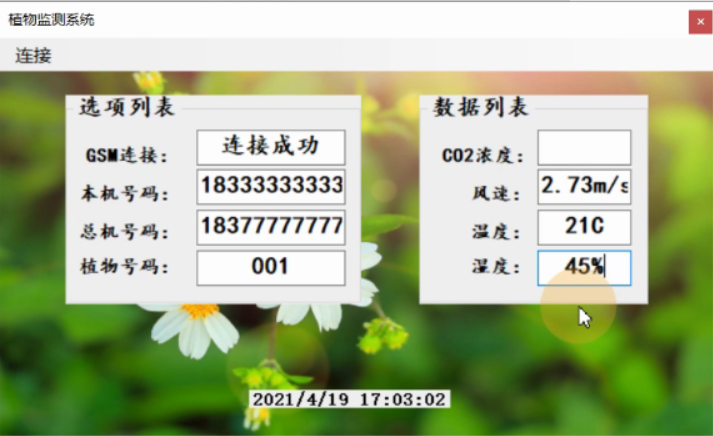

界面樣式：

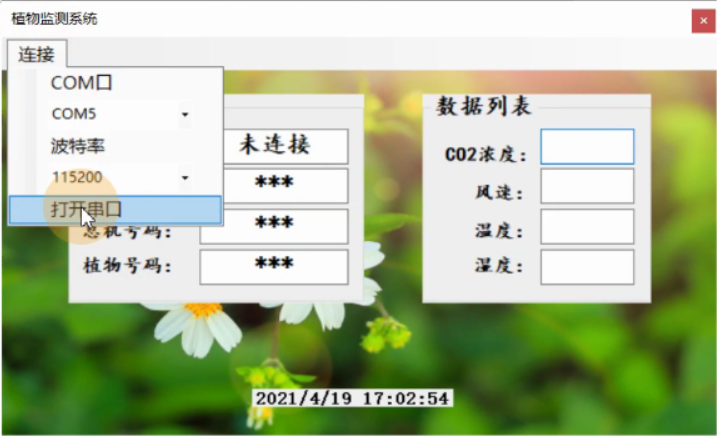

串口連接：

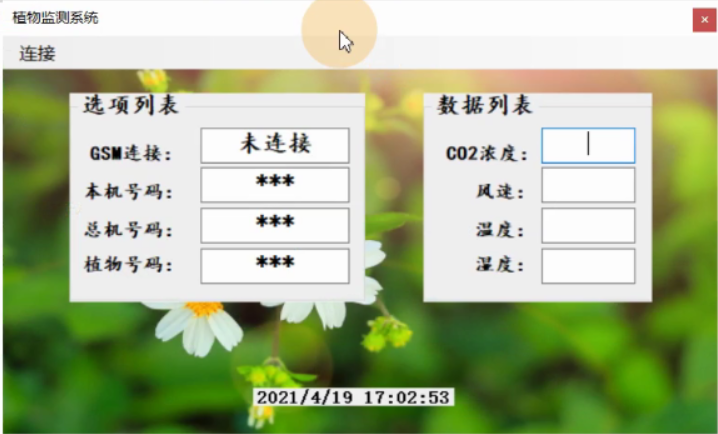

資料結果：
搞定了！
最后附上完整的專案檔案，自行下載，
這個專案到這里就算完了，
還有很多不足的地方，希望大佬可以指正，也希望和愛好者交流學習，
