上篇文章介紹了物聯網的一些基礎知識，相信大家對物聯網已經有了初步印象，本篇文章就介紹一下我目前正在開發的電力監控物聯網平臺，主要介紹一下這個平臺是在什么樣的業務場景下應運而生的，介紹一下這個平臺的一些核心功能，最后演示一下，
平臺簡介
任何基礎設施的建設，都離不開電力資源的支持，尤其是一些制造業，建筑行業（小區，商場，工廠），對電力的需求常常是非常大的，但是一旦電力設施出現問題，往往會導致大面積的生產活動停止，如何在電力系統出現問題的時候，迅速而準確定位到是哪個電壓柜出現問題，是哪個儀表出現問題，是一個非常核心重要的關鍵環節，這就需要一套監控系統去解決這些問題，于是，考慮研發一套物聯網電力監控系統來解決這個問題，當然這個平臺必須具備以下功能，
核心功能
- 支持電力設備通信協議接入（modbus，mqtt）
- 采集電力資料（電壓，電流，功率，頻率）
- 配置告警閾值
- 主動觸發告警（告警器能夠發出告警）
- 實時展示資料
平臺演示
協議接入：

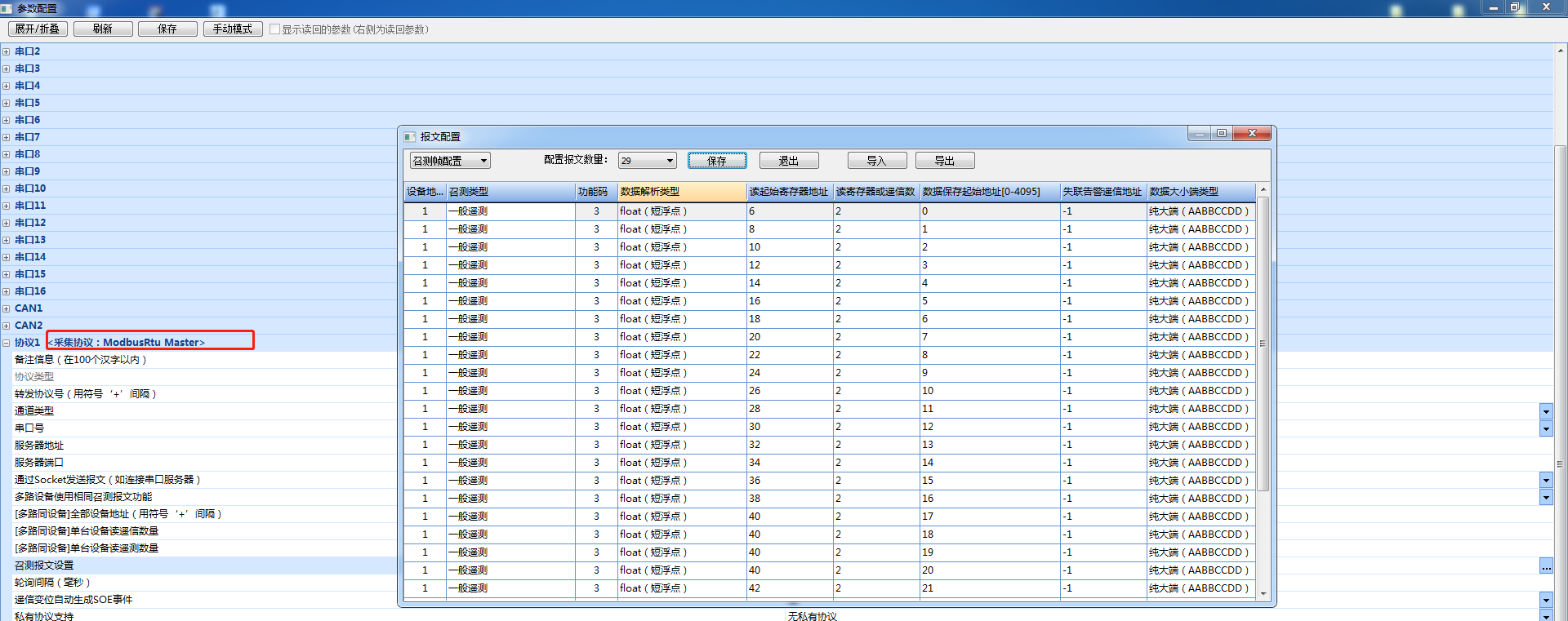

1，使用modbus協議采集資料；當然這是需要一點硬體知識的，如下圖：采用通訊管理機進行配置，

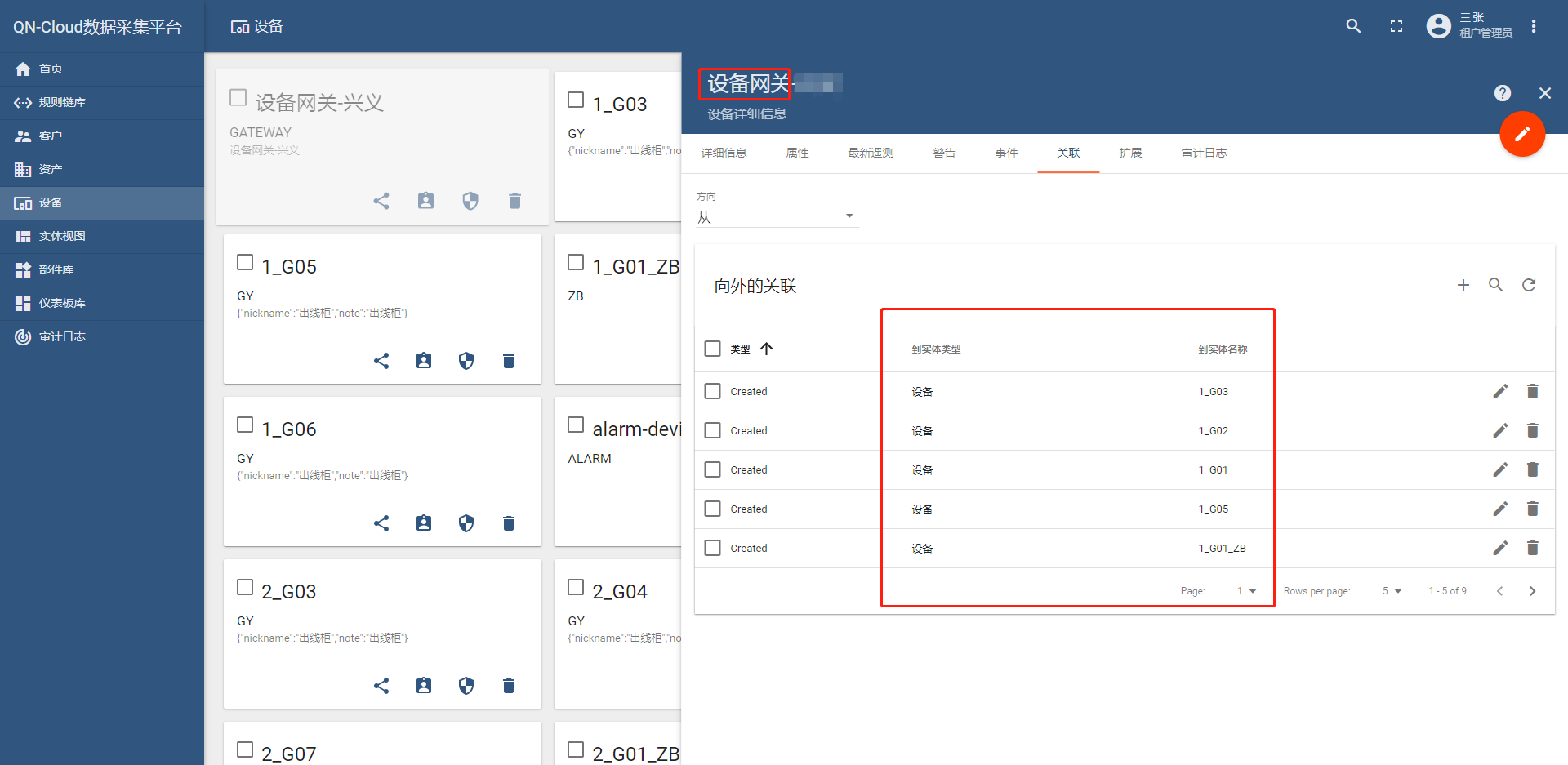

2，將1中的資料轉換為mqtt資料，最后通過設備網關將資料上傳到服務器，
采集資料：

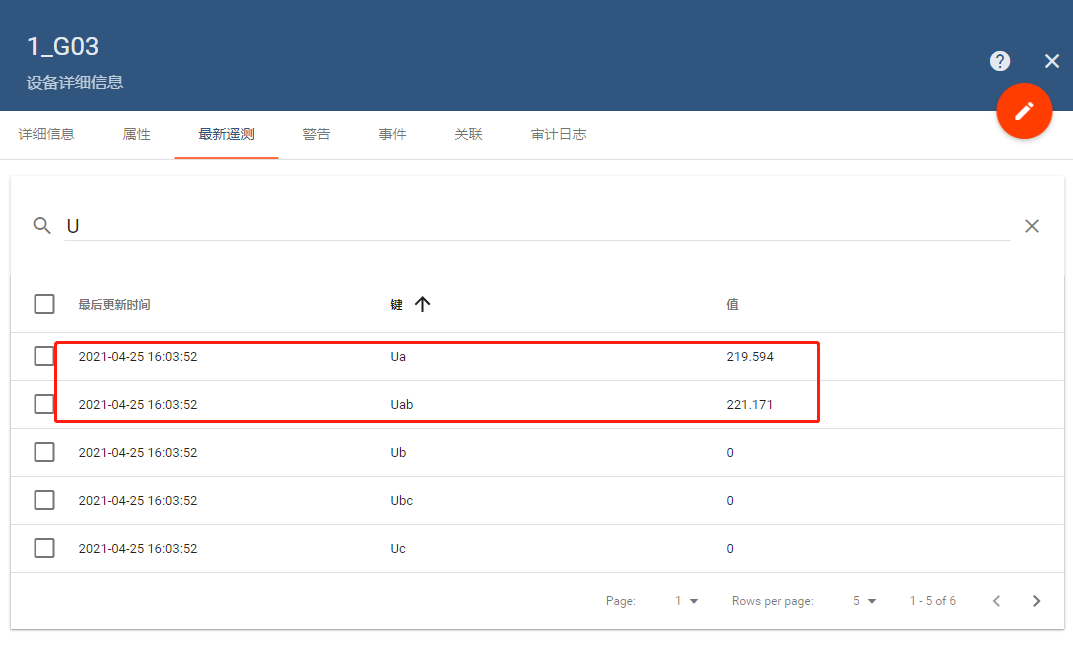

通過modbus采集的資料為16進制資料，轉化為10進制的資料，并最終入庫，如下圖：實時更新的電壓資料，
配置告警閾值 ：

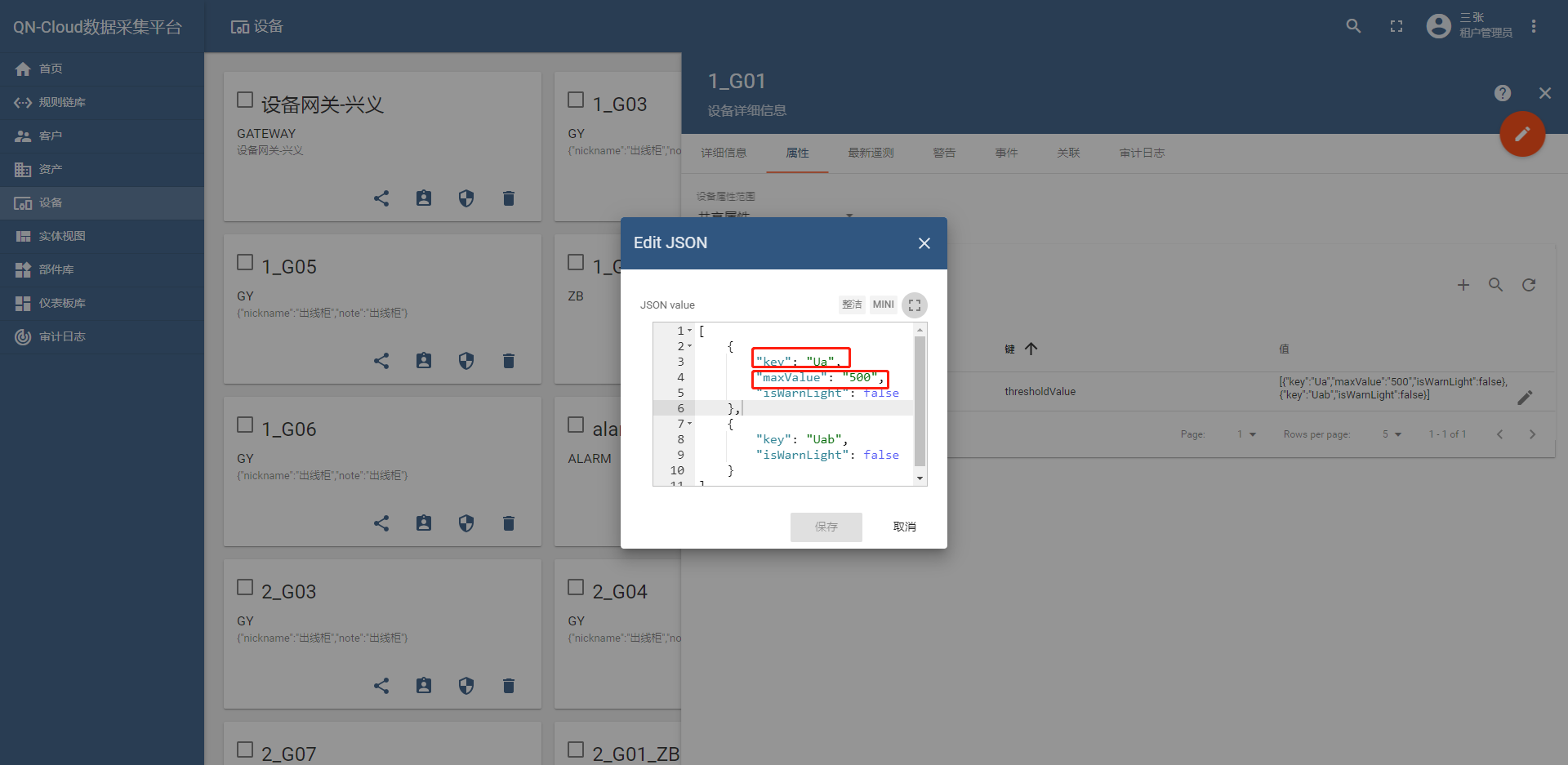

通過配置電壓，電流等屬性的最大最小值范圍，來完成對電力設施的例外值監控，如下圖：配置Ua屬性的最大值，
主動觸發告警

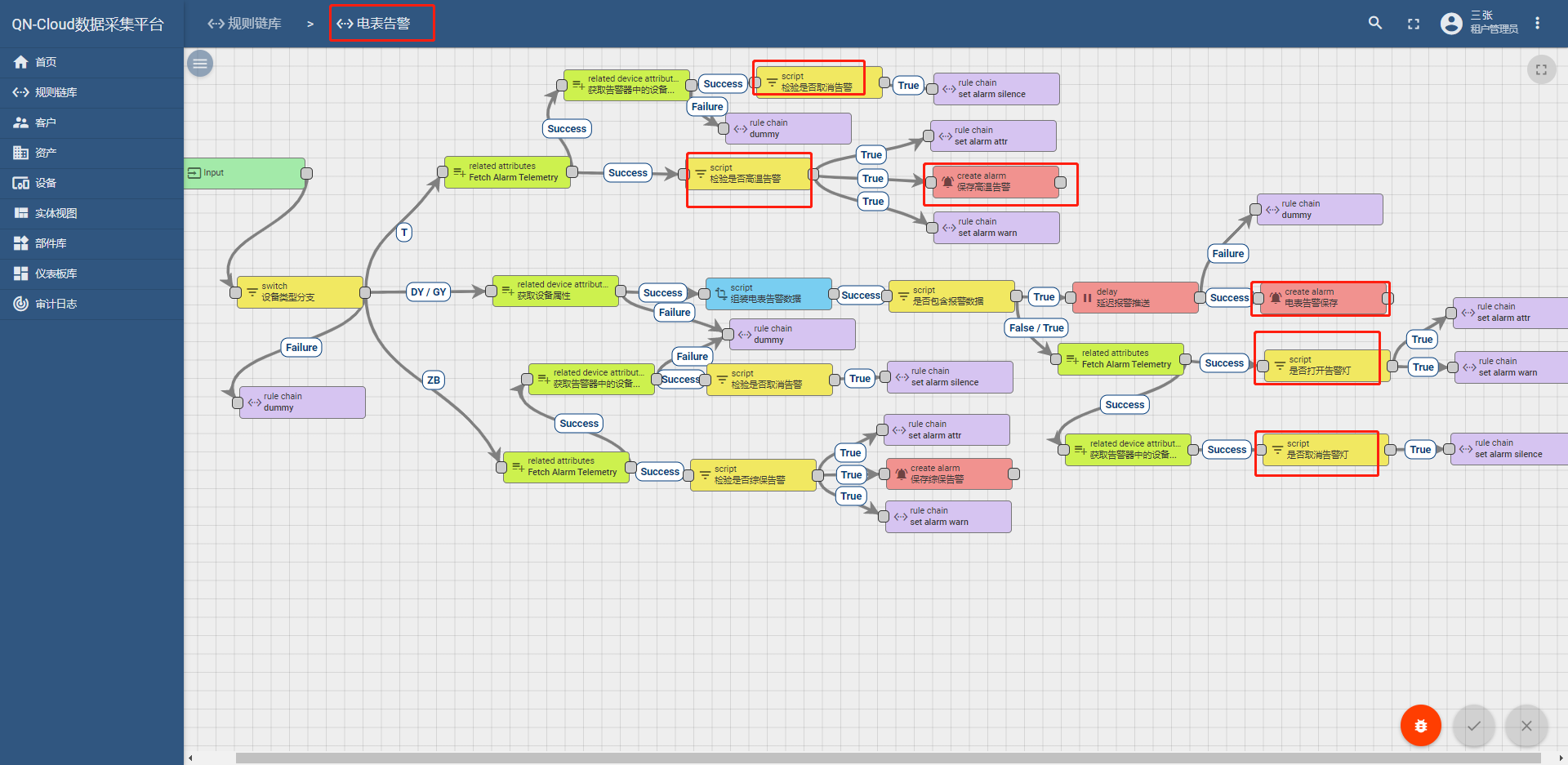

觸發告警就是根據配置的閾值進行計算，若不在閾值范圍內，則觸發告警器告警，如下圖：通過一個規則鏈條來觸發告警，
實時展示資料

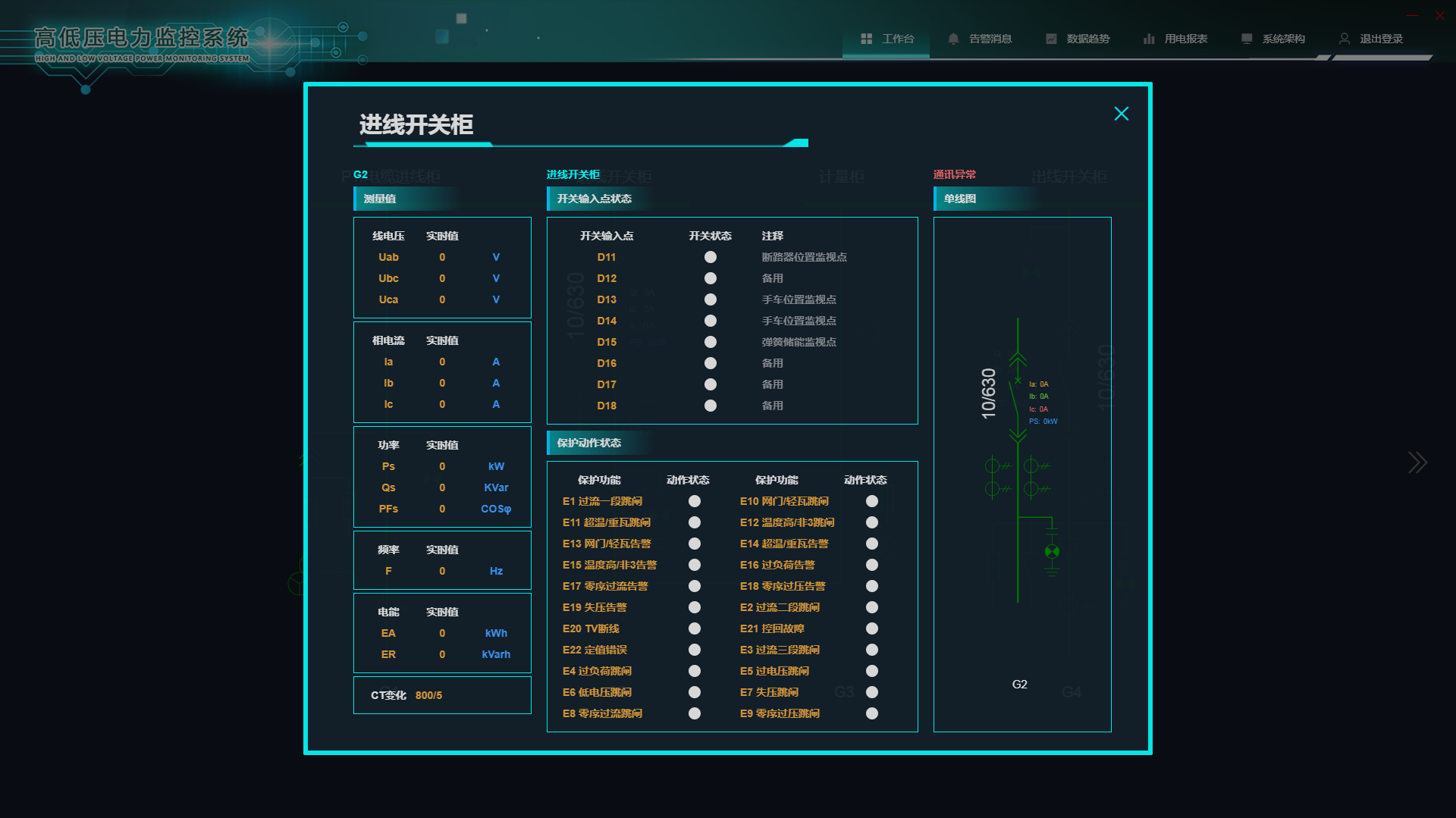

將采集到的資料實時在電路圖上面展示，如下圖：將后端采集的資料通過websocket在前端實時展示，
總結
整個系統是相當復雜的，這里只是把一些核心功能介紹了一下，下一篇文章我會從資料采集詳細說起，一步一步完成物聯網平臺的搭建，之前提到過該平臺會和基于kettle的資料集成平臺進行整合，后面也會進行介紹，有需要的同學可以聯系我共同探討；可加qq893393953，
