DS1302時鐘芯片的使用詳解
DS1302 是 DALLAS 公司推出的涓流充電時鐘芯片
內含有一個實時時鐘/日歷和 31 位元組靜態 RAM可通過簡單的串行介面與單片機進行通信
可提供:
–秒分時日日期月年的資訊
–每月的天數和閏年的天數可自動調整
–可通過 AM/PM 指示決定采用 24 或 12 小時格式
–保持資料和時鐘資訊時功率小于 1mW

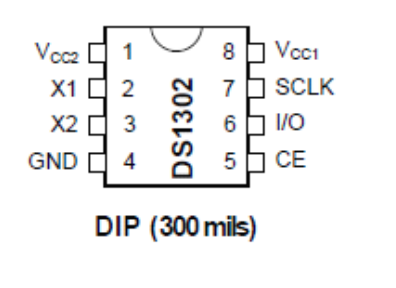

引腳功能
Vcc1：主電源；
Vcc2：備份電源，
當Vcc2>Vcc1+0.2V時，由Vcc2向DS1302供電
當Vcc2< Vcc1時，由Vcc1向DS1302供電，
SCLK：串行時鐘，輸入，控制資料的輸入與輸出；
I/O：三線介面時的雙向資料線；
CE：輸入信號，在讀、寫資料期間，必須為高，
該引腳有兩個功能：
第一，CE開始控制字訪問移位暫存器的控制邏輯；
其次，CE 提供結束單位元組或多位元組資料傳輸的方法，
X1 X2 32.768KHz 晶振管腳
DS1302地址位元組
控制位元組邏輯有效位必須是邏輯1，若為0，則資料就寫不進去1302中，
位6如果是0，則表示存取日歷時鐘資料
位6如果是0，則表示存取RAM資料，
一到五位則為操作地址，最低為為0表示寫操作，1表示讀操作，
控制字總是從最低位開始輸出，在控制字指令輸入后的下一個 SCLK 時鐘的上升沿時，資料被寫入DS1302，資料輸入從最低位（0 位）開始，同樣，在緊跟 8 位的控制字指令后的下一個 SCLK 脈沖的下降沿，讀出 DS1302 的資料，讀出的資料也是從最低位到最高位
注意 控制位元組總是從最低位開始輸出

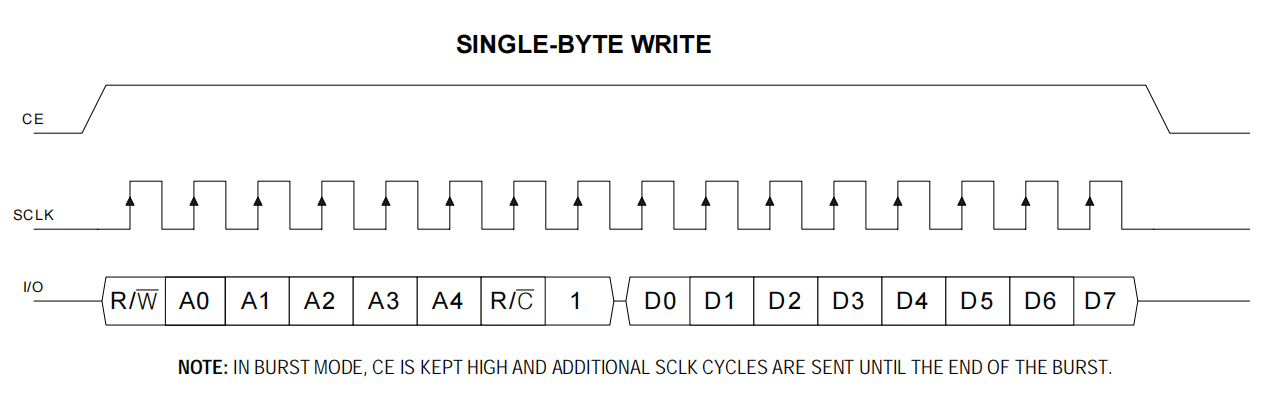

SINGLE-BYTE WRITE（單位元組寫入）
寫一個位元組相當于寫兩個，第一個寫資料位元組，第二個寫地址位元組，
資料寫入時候CE必須拉高，否則輸入資料無效
注意sclk信號線的變化

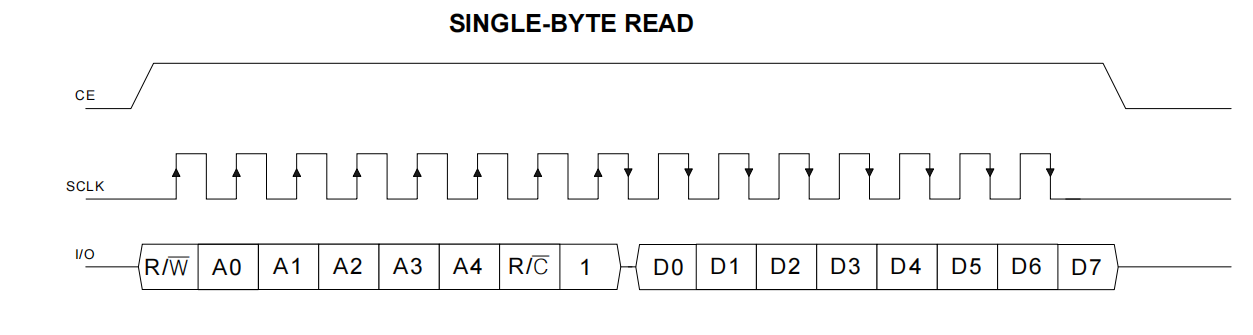

SINGLE-BYTE READ (單位元組讀取)
讀取位元組的程序中，也是先讀取資料位元組，之后再讀取地址位元組，信號線CE必須拉高，
注意：
在讀取位元組的程序中寫位元組程序上升沿有效，讀取位元組程序中是下降沿有效，
位元組的寫程序和讀程序都是從低位到高位

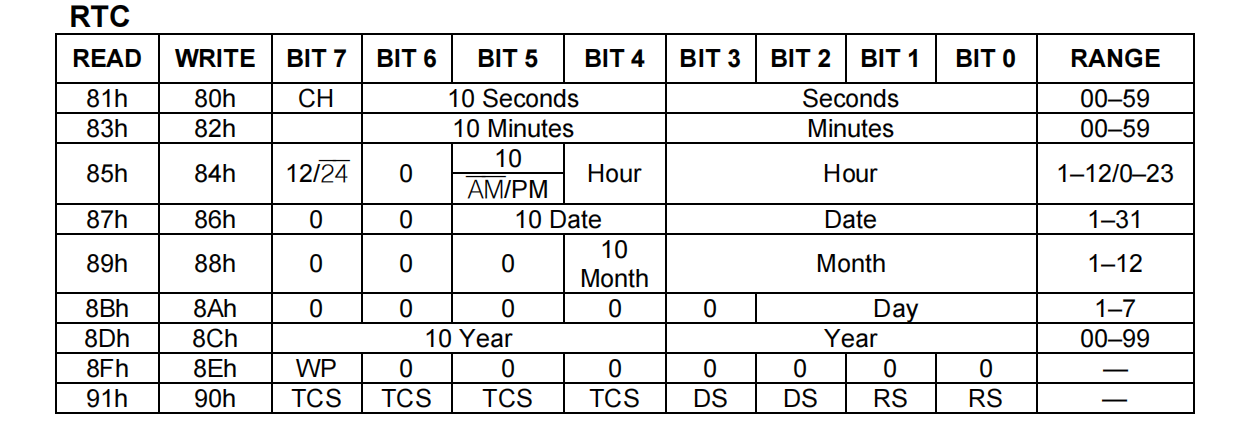

DS1302暫存器
每個暫存器根據讀寫操作都分為讀操作和寫操作，同時還有對應的讀地址寫地址，
存放資料為BCD碼形式
秒暫存器（81h,80h） 位7 定義為時間暫停位，
當 BIT1 為 1 時，時鐘振蕩器停止作業，DS1302 進入低功耗模式，電源消耗小于 100 微安，
當 BIT1 為 0 時，時鐘振蕩器啟動，DS1302 正常作業，
小時暫存器(85h,84h) 位7 定義為 12 或 24 小時作業模式選擇位，
當 BIT7 為高時，為 12 小時作業模式，此時 BIT5 為 AM/PM 位，
低電平標示 AM，高電平標示PM
在 24 小時模式下，位5 為第二個 10 小時位標示(20~23 時)，
寫保護暫存器(8Fh,8Eh) 位7 WP 是寫保護位
作業時，出 WP 外的其他位都置為 0，
對時鐘/日歷暫存器或 RAM 進行寫操作之前，WP 必須為 0，
當 WP 為高電平的時候，不能對任何時鐘/日歷暫存器或 RAM 進行寫操作，
如果要進行寫操作，先讓WP=0，才能對暫存器進行操作，
小總結
ds1302主要操作就是：
去掉寫保護，對時間進行初始值設定，加上寫保護，不斷讀取時間和日期，通過lcd或者數碼管進行顯示
- 通過8eH去掉寫保護
- 對80H 82H 84H 86H 88H 8AH 8CH進行初值寫入，同時通過秒暫存器將位7設定使CH=0，ds1302開始走時，
- 把寫保護暫存器改為80H，防止時間出錯
- 不斷讀取各個暫存器里面的值，將BCD碼轉換成十進制，用lcd或者數碼管進行顯示，
下一篇，直接上代碼，
