▌01 起始點檢測
這是在 規與矩，實與虛 給出的由佟超提出并設計的基于光電二極管的智能車競賽起始點檢測方案，他在www.znczz.com對其進行了開關，
原始設計程式也在 CSDN資源 中可以下載，
▌02 電路設計
1.原理圖

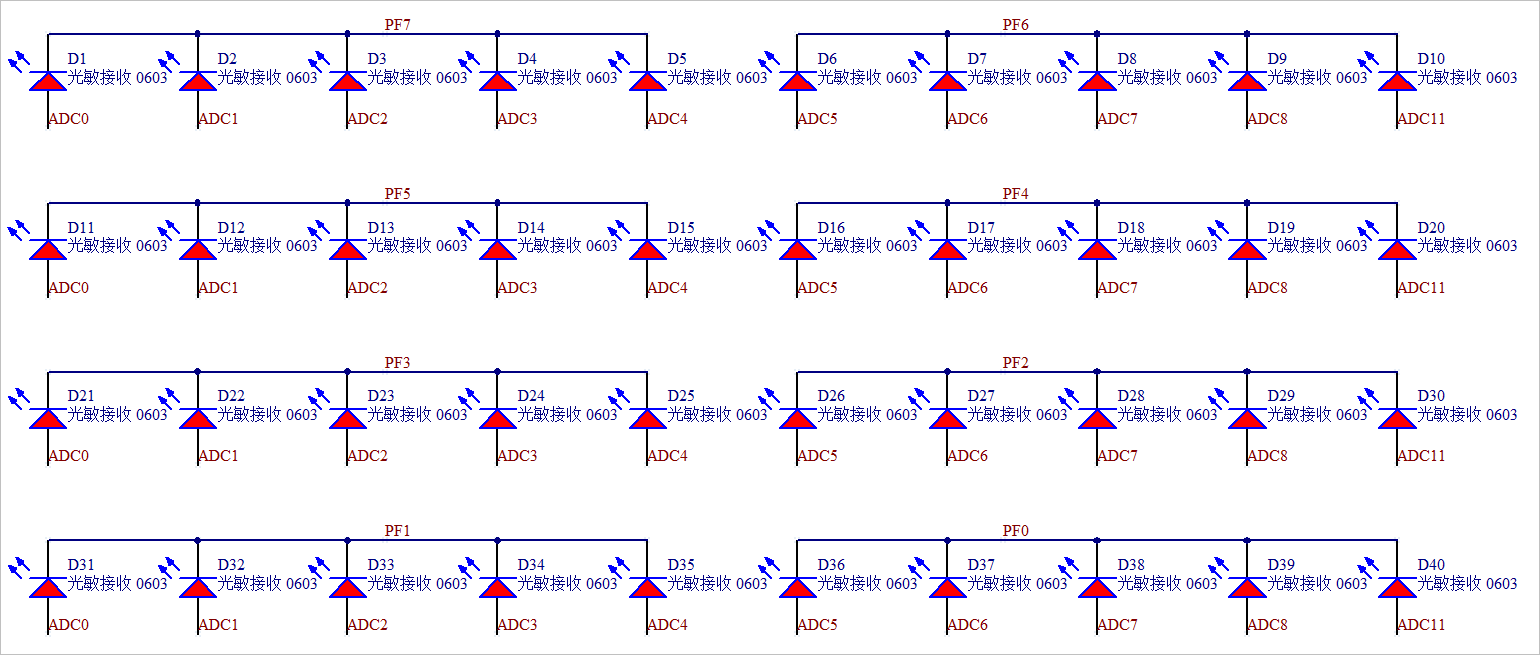

▲ 光敏二極管陣列

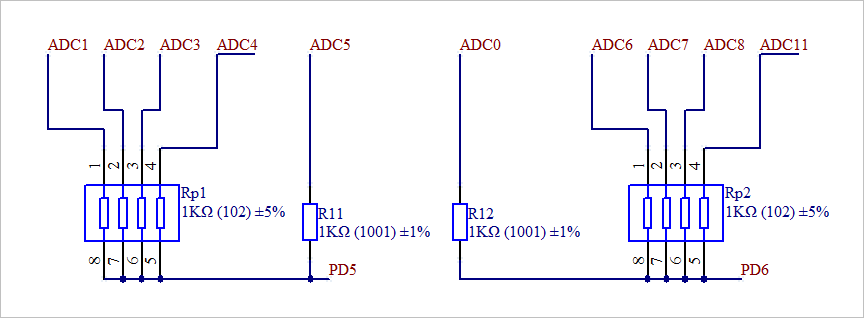

▲ 上拉電阻

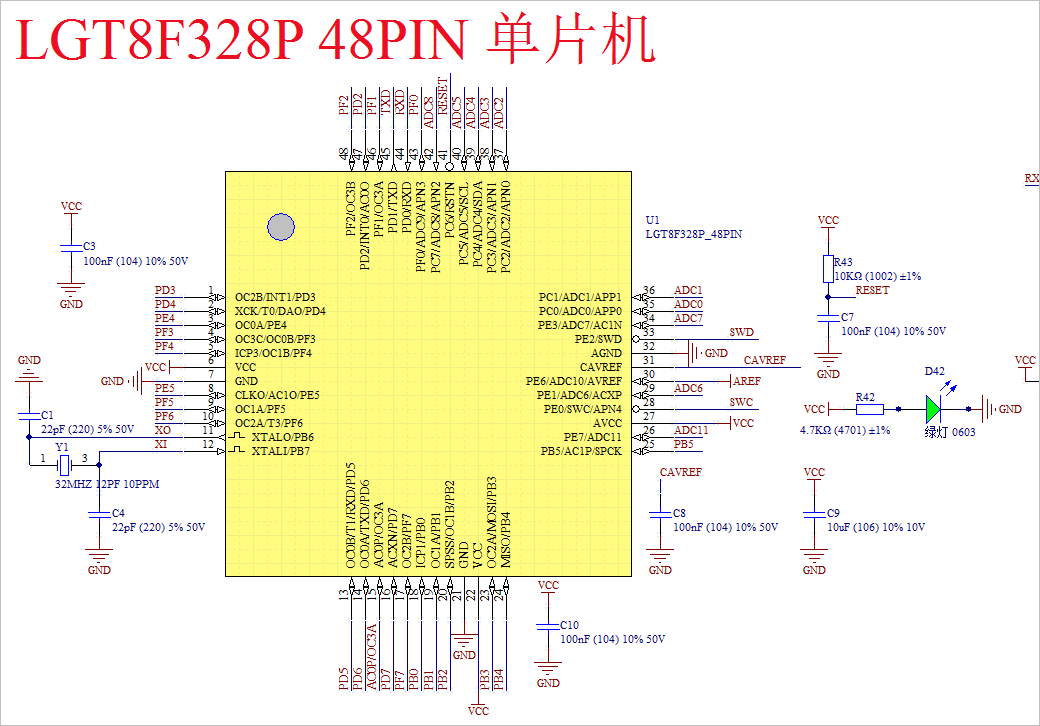

▲ MCU 電路部分

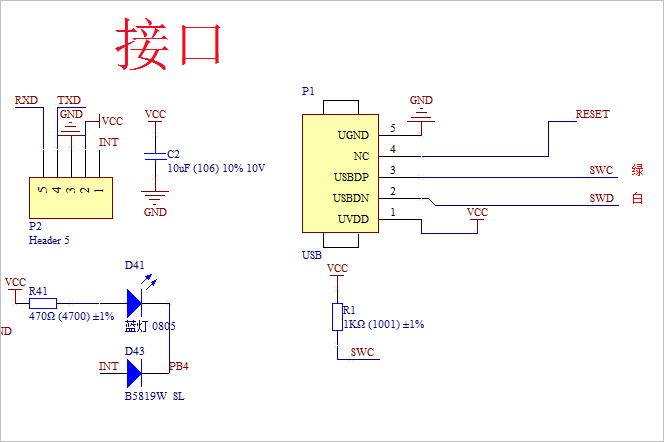

▲ 介面電路
2.PCB圖
下面是整個檢測板的完整的電路圖，
在電路圖左端的MCU布局的區域圖，

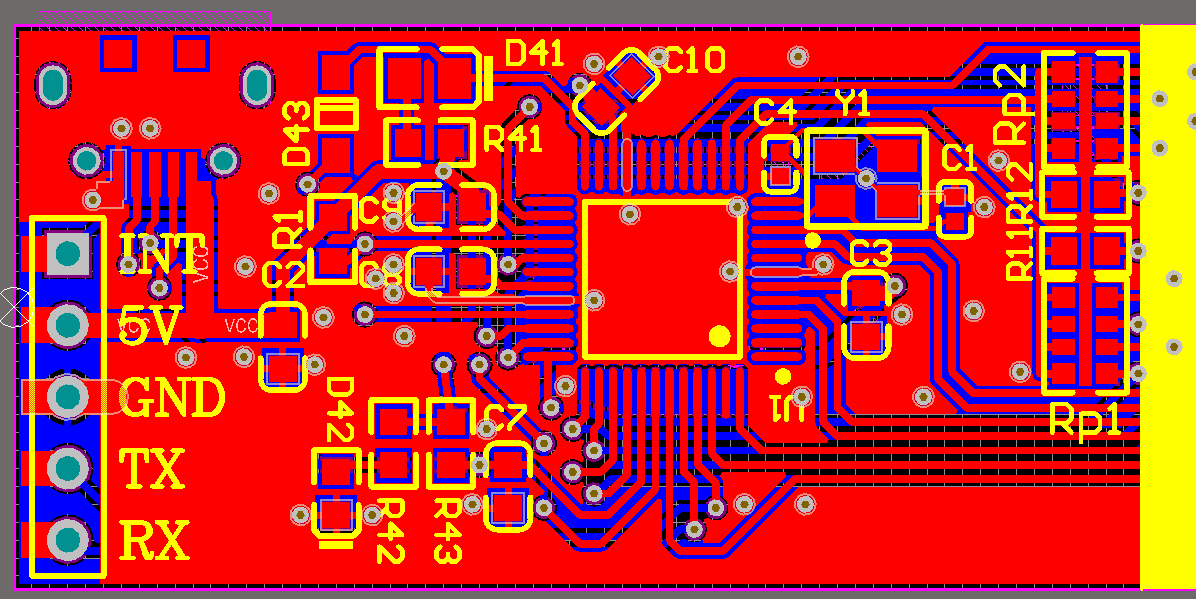

▲ MCU 部分的PCB布局
※ 設計結論 ※
本文給出了關于使用光電二極管對應的智能車競賽的起始點檢測器的設計方案，
在 幾款黃色LED的反相電流測量以及檢測PCB制作要求 給出了一款更加簡潔的光電檢測板的設計，它用于 AI視覺組基于ESP32的裁判系統第一版本設計要求 ，這個系統設計是用于 基于ESP32模塊利用檢測線圈檢測車模停止時間，室內視覺AI裁判系統 ，
