11.1關于 SysTick 定時器
SysTick定時器(又名系統滴答定時器)是存在于Cortex-M3的一個定時器,只要是ARM Cotex-M系列內核的MCU都包含這個定時器,使用內核的SysTick定時器來實作延時,可以不占用系統定時器,節約資源,由于SysTick是在CPU核內部實作的,跟MCU外設無關,因此它的代碼可以在不同廠家之間移植,
本 章 將 使用系統滴答定時器實作延時函式, 注 意 SysTick 用于了 HAL 庫的毫秒級延時函式“HAL_Delay()”,不建議日常使用SysTick去作為其它用途,這里只作為演示,

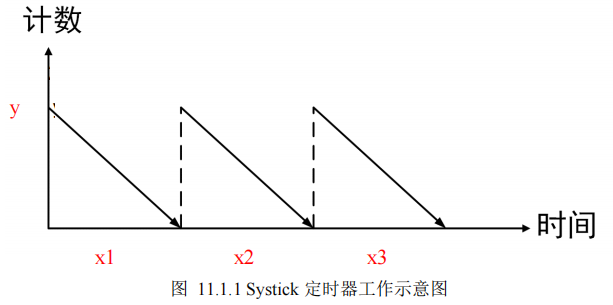

SysTick定時器是一個24位遞減定時器,即計數器可以從最大值224開始,每個時鐘周期減1,當減到0時,會產生Systick例外,同時再自動多載定時初值,開始新一輪計數,通過設定這個定時初值,就可以實作得到指定時間,如下圖 11.1.1 所示,y為定時器初值,然后隨著時間增加,值逐漸減小,直至為0,再重新加載初值,如此往復,x1、x2、x3這些時間段,就是我們需要的延時時間,

假設STM32F103作業在72MHz,即72000000Hz,意味著1s時間內,會計數72000000次,那么1ms則計數72000000/1000=72000次,這個72000就可以作為系統滴答定時器的初始值,將這個值寫入系統滴答定時器,定時器在每個時鐘周期減1,減到0時,就剛好是1ms,同時產生中斷通知,再次加載72000如此反復,HAL庫提供“HAL_SYSTICK_Config()”函式去設定這個初始值,
系統滴答定時器控制暫存器比較少,整體比較簡單,借助本次機會詳細分析一下暫存器和HAL之間是呼叫關系,系統滴答定時器只有四個控制暫存器:STK_CTRL,STK_LOAD,STK_VAL和STK_CALIB,因 為系統滴答定時器屬于Cotex-M3內核的外設,相關暫存器介紹不在《參考手冊》,而在《3_STM32F10xx Cortex-M3編程手冊》,后簡稱《編程手冊》,

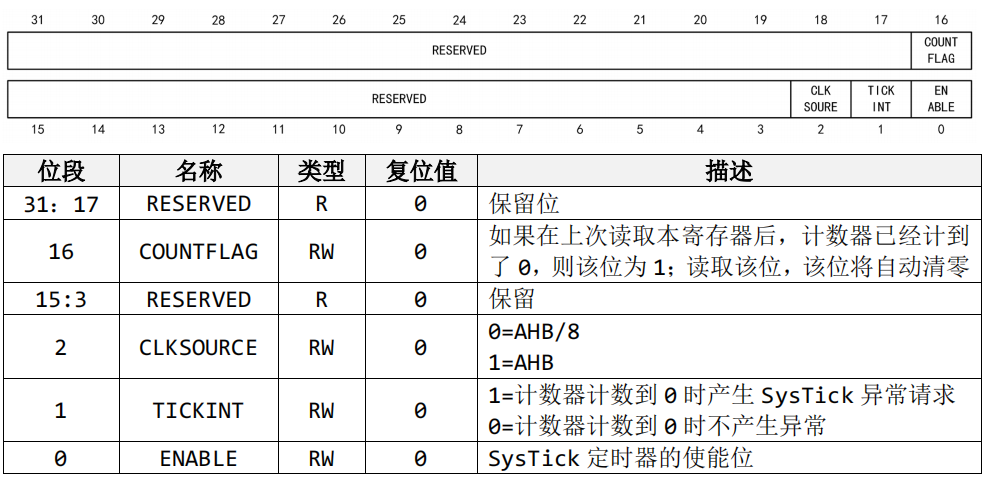

系統滴答定時器控制和狀態暫存器(STK_CTRL)

重點關注Bit[0],用于使能系統滴答定時器,Bit[1]使能系統滴答定時器中斷,Bit[2]系統滴答時鐘的時鐘來源,

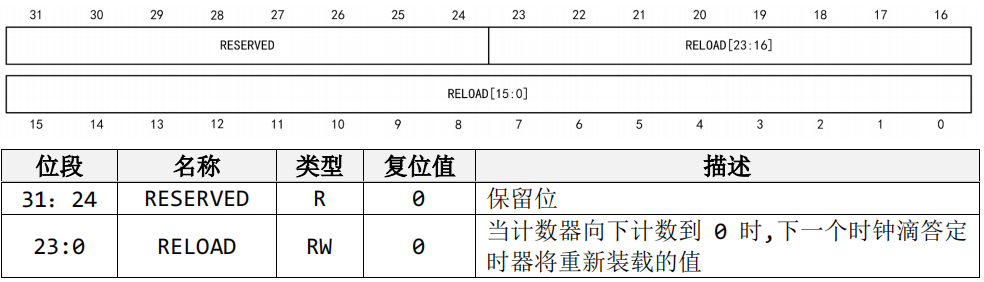

系統滴答定時器加載值暫存器(STK_LOAD)

Bit[23:0],一共24位,用來設定系統滴答定時器的初始值,因此范圍為1~ 16777216,

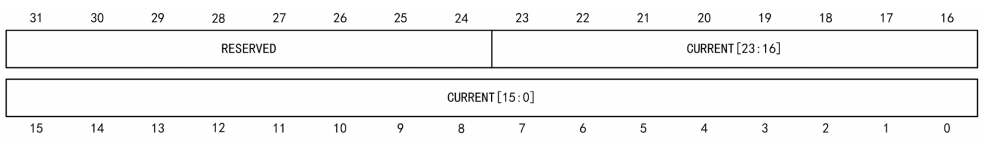

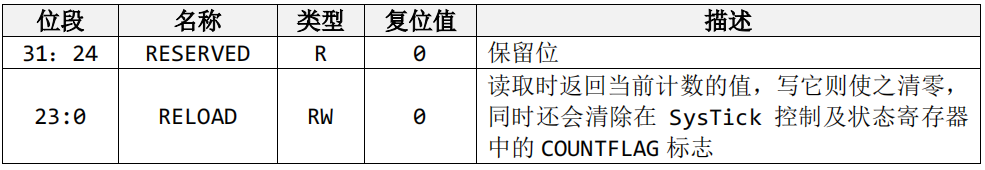

系統滴答定時器當前值暫存器(STK_VAL)


Bit[23:0],一共24位,用來獲取當前系統滴答定時器的計數值,

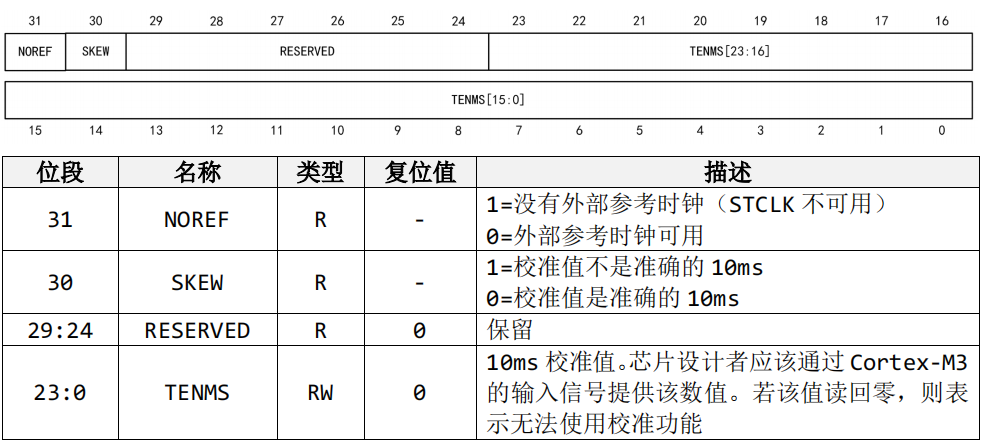

系統滴答定時器校準值暫存器(STK_CALIB)

這個暫存器沒用到,可以不用管,此外,當處理器在除錯期間被暫停(halt)時,系統滴答定時器也將暫停運作,
在理解系統滴答定時器的作業方式,了解系統滴答定時器的暫存器基本資訊后,就可以嘗試撰寫程式了,
11.2硬體設計
系統滴答定時器屬于Cortex-M3內核資源,不涉及外部硬體電路,實驗中會用到LED燈,電路設計參考前面LED點燈實驗,
11.3軟體設計
11.3.1.1 軟體設計思路
實驗目的:使用系統滴答定時器實作自定義延時,
- 分析HAL庫的系統滴答定時器配置函式;
- 初始化系統滴答定時器(設定計數初值、使能等);
- 封裝延時函式,設定系統滴答定時器中斷處理函式;
- 主函式呼叫驗證;
本實驗配套代碼位于“5_程式原始碼\4_基礎重點—SysTick定時器”,
11.3.1.2 軟體設計講解
- 分析HAL庫的系統滴答定時器配置函式
在HAL庫中,使用“HAL_SYSTICK_Config()”函式配置SysTick的初始值,
代碼段 11.3.1 SysTick 配置函式(stm32f1xx_hal_cortex.c)
/**
* @brief Initializes the System Timer and its interrupt, and starts the System Tick Timer.
* Counter is in free running mode to generate periodic interrupts.
* @param TicksNumb: Specifies the ticks Number of ticks between two interrupts.
* @retval status: - 0 Function succeeded.
* - 1 Function failed.
*/
uint32_t HAL_SYSTICK_Config(uint32_t TicksNumb)
{
return SysTick_Config(TicksNumb); }
該函式呼叫“SysTick_Config()”函式,函式內容如下代碼段 11.3.2所示,
代碼段 11.3.2 SysTick 配置函式(core_cm3.h)
/* ################################## SysTick function ############################################ */
/**
\ingroup CMSIS_Core_FunctionInterface
\defgroup CMSIS_Core_SysTickFunctions SysTick Functions
\brief Functions that configure the System.
@{
*/
#if defined (__Vendor_SysTickConfig) && (__Vendor_SysTickConfig == 0U)
/**
\brief System Tick Configuration
\details Initializes the System Timer and its interrupt, and starts the System Tick Timer.
Counter is in free running mode to generate periodic interrupts.
\param [in] ticks Number of ticks between two interrupts.
\return 0 Function succeeded.
\return 1 Function failed.
\note When the variable <b>__Vendor_SysTickConfig</b> is set to 1, then the
function <b>SysTick_Config</b> is not included. In this case, the file <b><i>device</i>.h</b>
must contain a vendor-specific implementation of this function.
*/
__STATIC_INLINE uint32_t SysTick_Config(uint32_t ticks)
{
if ((ticks - 1UL) > SysTick_LOAD_RELOAD_Msk)
{
return (1UL); /* Reload value impossible */
}
SysTick->LOAD = (uint32_t)(ticks - 1UL); /* set reload register */
NVIC_SetPriority (SysTick_IRQn, (1UL << __NVIC_PRIO_BITS) - 1UL); /* set Priority for Systick Interrupt */
SysTick->VAL = 0UL; /* Load the SysTick Counter Value */
SysTick->CTRL = SysTick_CTRL_CLKSOURCE_Msk |
SysTick_CTRL_TICKINT_Msk |
SysTick_CTRL_ENABLE_Msk; /* Enable SysTick IRQ and SysTick Timer */
return (0UL); /* Function successful */
}
#endif
- 24~27行:判斷傳入的SysTick初始值是否大于最大值2的24次方;
- 29行:設定SysTick初始值;
- 30行:設定SysTick中斷的優先級,默認為最低;
- 31行:將SysTick當前計數值清零;
- 32~34行:設定SysTick的控制和狀態暫存器,展開對應的宏,值為“(1<<2) | (1<<1) | (1)”,結合前面STK_CTRL暫存器介紹,可知這里使能了SysTick,使能了SysTick中斷,時鐘源為AHB,當系統時鐘為72MHz時,AHB不分頻,也為72MHz,則SysTick的時鐘也為72MHz,
通過對“HAL_SYSTICK_Config()”函式分析,可知只需要傳入SysTick初始值,其它的都默認已經設定完成了,
- 初始化系統滴答定時器
假設當MCU作業在72MHz,SysTick也作業在72MHz,時鐘在1s內完成周期性變化的次數叫做頻率(單位:Hz),因此72MHz則表示1秒SysTick計數72000000次,即1毫秒計數72000次,
因此,如果將72000傳入“HAL_SYSTICK_Config()”函式,則SysTick從72000減到0,花費時間為1毫秒,創建函式“SysTickInit()”初始化系統滴答定時器,如代碼段 11.3.3 所示,
代碼段 11.3.3 初始化 SysTick(driver_systick.c)
/*
* 函式名:void SysTickInit(uint32_t cycle)
* * 輸入引數:cycle,設定系統滴答時鐘周期
* 輸出引數:無
* 回傳值:無
* 函式作用:初始化系統滴答時鐘的頻率和中斷優先級
*/
void SysTickInit(uint32_t cycle)
{
uint32_t init_t = 0;
init_t = SystemCoreClock/cycle;
/* 時間(單位:s)=1/頻率(單位:HZ)
* SystemCoreClock 頻率: 72MHz = 72,000,000
* 即 MCU 1 秒會計數 72,000,000 次 * 1ms 則計數 72MHz/1000 = 72000 次 * 72000 就是滴答時鐘的初始值,它向下計數 72000 次,計數將變為 0,就會產生一次中斷
* 滴答時鐘初始值范圍:1~16777216
** SystemCoreClock/1000: 1ms 中斷一次
* SystemCoreClock/100000: 10us 中斷一次
* SystemCoreClock/1000000: 1us 中斷一次
*/
if(HAL_SYSTICK_Config(init_t) != HAL_OK)
{
Error_Handler(); }
// 設定滴答定時器中斷優先級:最高
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
// 使能滴答定時器中斷
HAL_NVIC_EnableIRQ(SysTick_IRQn); }
- 12行:使用HAL庫提供的全域變數“SystemCoreClock”獲取當前系統時鐘,再根據傳入的cycle,計算出
SysTick的初始值; - 25~28行:使用“HAL_SYSTICK_Config()”函式設定SysTick的初始值,并檢測是否設定成功;
- 31行:設定滴答定時器中斷優先級,這里設定為最高,前面分析“HAL_SYSTICK_Config()”函式,知道該函式也會設定中斷優先級,這里重新設定為最高優先級,在當前示例里,SysTick中斷的優先級不重要;
- 33行:使能SysTick中斷;這里是使能NVIC,而“HAL_SYSTICK_Config()”函式使能的是SysTick;
為了方便修改SysTick的初始值,這里定義幾個常見的延時周期,如代碼段 11.3.4 所示,當需要延時周期為1毫秒時,傳入“CYCLE_1MS”給“SysTickInit()”,則SysTick計數到零花費1毫秒
代碼段 11.3.4 定義延時周期(driver_systick.h)
#define CYCLE_100MS 10
#define CYCLE_10MS 100
#define CYCLE_1MS 1000
#define CYCLE_100US 10000
#define CYCLE_10US 100000
#define CYCLE_1US 1000000
- 封裝延時函式,設定系統滴答定時器中斷處理函式
創建延時函式“SysTickDelay()”,在該函式里設定自定義全域變數systick_t的初始值,SysTick每計數完一次則進入SysTick中斷,將全域變數systick_t的值減1,如代碼段 11.3.6 所示,一直到systick_t變為零,結束延時,如代碼段 11.3.5 所示,
代碼段 11.3.5 SysTick 延時函式(driver_systick.c )
/*
* 函式名:void SysTickDelay(uint16_t m)
* 輸入引數:m-延時時間
* 輸出引數:無
* 回傳值:無
* 函式作用:滴答定時器實作的延時函式
*/
void SysTickDelay(uint32_t m)
{
systick_t = m;
while(systick_t != 0);
}
代碼段 11.3.6 SysTick 中斷處理函式(stm32f1xx_it.c)
/*
* @brief This function handles SysTick Handler.
* @param None
* @retval None
*/
void SysTick_Handler(void) {
HAL_IncTick();
if(systick_t) {
systick_t--; } }
- 主函式呼叫驗證
代碼段 11.3.7 SysTick 延時點燈(main.c)
/*
* 初始化滴答時鐘
* * 通過改變傳入引數改變滴答時鐘的頻率,即 SysTickDelay(1)的時長
*/
SysTickInit(CYCLE_1MS);
// 初始化 LED
LedGpioInit();
while(1) {
/* 通過延時一段時間讓 LED 亮滅實作 LED 閃爍,可以通過示波器打 LED 的引腳反轉周期,精確看時間是否與設定的一致*/
RLED(ON); // 點亮 LED
SysTickDelay(1000); // 延時 CYCLE_1MS*1000=1s
RLED(OFF); // 熄滅 LED
SysTickDelay(1000); // 延時 CYCLE_1MS*1000=1s
}
- 5行:初始化SysTick,這里傳入CYCLE_1MS,則延時函式“SysTickDelay()”的單位為1毫秒;
- 7~16行:初始化LED,呼叫延時函式“SysTickDelay()”,傳入1000,則延時為1秒;
11.4實驗效果
本實驗對應配套資料的“5_程式原始碼\4_基礎重點—SysTick定時器\”,打開工程后,編譯,下載,可以看到紅色LED燈間隔1秒,交替閃爍,讀者可修改代碼段 11.3.7 中的第5行時鐘周期,或者13、15行的延時時間,改變LED燈的閃爍間隔時間,

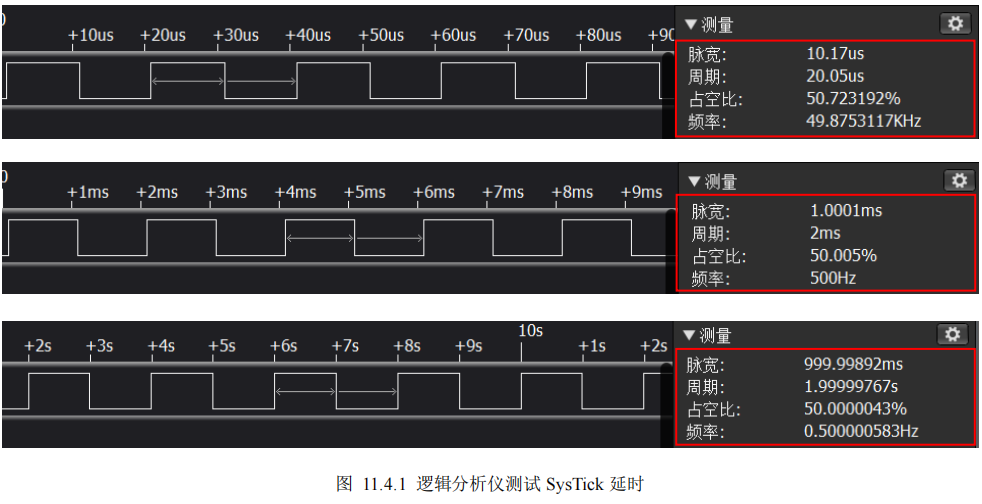

通過LED展示SysTick的延時結果不夠嚴謹,有條件的讀者可以使用示波器或邏輯分析儀測驗LED燈對應引腳(PB0,在J21_3引出)的翻轉時間,如圖 11.4.1 所示,分別修改延時時間10us、1ms、1s后邏輯分析儀測量值,
