▌01 同學提問

卓大好，我想問一下 這篇文章 （即 FZ35恒流電子負載檢測測驗 ）得出了什么結論？是杭電測的有問題？還是燈有問題？

我個人覺得新的燈不顯示發射功率這一點確實有點離譜，我們現在測量也跟盲人摸大象一樣，我們摸出來的結果大概就是:如同火中取藍訓把手燙的直哆嗦一樣，發射器強大的功率也會把ADC的輸入搞的直哆嗦，抖動很嚴重，包括我們看到龍邱的視頻中電壓抖動也很厲害，

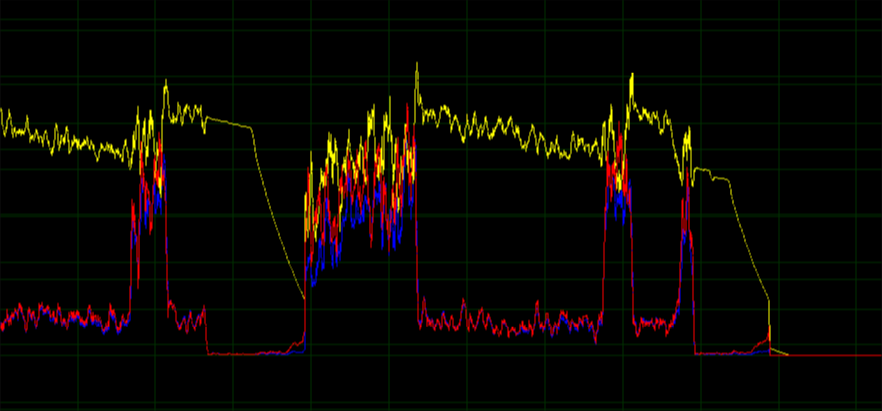

^{▲ 測量資料中的噪聲}

上圖是在充電線圈上TC264傳回來的電壓(黃)和電流(紅)，

我們的測量電路，在磁場中電壓抖動有3V之多，我們使用某些操作搞了一同后，抖動才得到明顯抑制，而且我們一開始選擇了一款霍爾芯片測電流，直接被干趴下了，資料飄得離譜，詢問廠家后發現，該傳感器沒有設計在磁場下的抗干擾措施，因此我大膽猜想，如果測量儀器不合適，或者數測量方法不正確可能得到很離譜的資料.

節能信標車補電演示

我們最惡劣的時候，即便用直流電全部校準完，不裝線圈，用電壓乘電流都測出過在0到40W之間瘋狂跳動的功率，

節能信標車補電演示-CSDN直播

▌02 補充實驗

1.補充實驗的目的

實際上，在博文 關于無線節能組無線電能輸出功率測量 中，由龍邱公司在進行測補充測驗實驗中，也發現了 信標節能電路模塊第二版本除錯-無線充電-2021-3-21 信標無線發送模塊在不同的輸出電壓下，對應的發送限定功率也不同，根據 無線信標功能除錯-2021-3-9-輸出功率恒定限制 介紹可知，無線電能發送的功率限制是通過采樣電阻，然后在經過AD8217上端采用電阻放大IC進行20倍放大之后，再由MCU控制輸出MOS半橋的占空比來控制輸出電壓，實作功率限制，

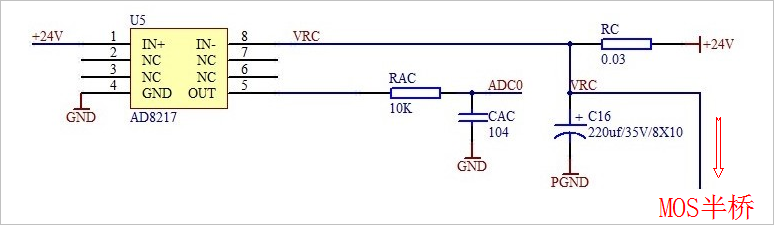

^{▲ 功率半橋電流信號}

所以，通過驗證在高強度的高頻電磁場中是如何影響電流、電壓采集，對于了解一部分器件的性能，改進電路穩定性具有重要的意義，

2.實驗種類

（1）測驗HALL電流傳感器

測驗在4月24日測驗的 ACS712模塊 ACS712ELCTR-05A電流傳感器模塊 高高頻磁場中的特性；

（2）測驗電子負載

使用電子負載來測驗顯示的功率是否會受到高頻脈沖電流的影響，

（3）附加準備

※ 實驗總結 ※

通過上述實驗，可以得到以下結論：
