一、ESP32-C3模組
本想仗劍天涯走四方，奈何沒有搶到票，五一假期只能宅咯，it is a sad story~

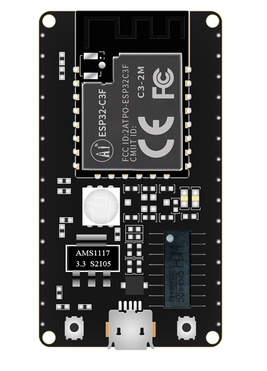

剛剛到手一塊ESP32-C3F模組開發板，上手體驗一把！
ESP32-C3系列WIFI模組是一款高集成度的低功耗 2.4G Wi-Fi和藍牙系統級芯片(SoC)，搭載 RISC-V 32 位單核處理器，作業頻率高達160 MHz，內置安全硬體，支持二次開發，
二、ESP32 C3硬體開發環境準備
搭建程序官方參考檔案：快速入門 ESP32-C3

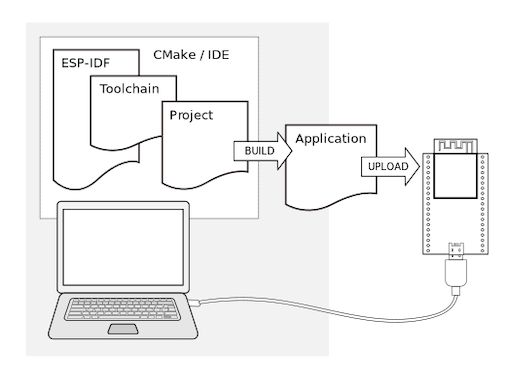

使用Micro USB線連接ESP32 C3F開發板到電腦即可，如圖：
三、ESP32 C3軟體開發環境搭建（Windows）
搭建程序官方參考檔案：快速入門 ESP32-C3
軟體開發的搭建有三種選擇：
- 手動安裝工具鏈
- 使用Eclipse插件
- 使用VScode插件
這里為了更清楚的上手ESP32 C3開發環境，手動在Windows上安裝工具鏈，
1. 下載安裝器
ESP-IDF 需要安裝一些必備工具，才能圍繞 ESP32-C3 構建韌體，包括 Python、Git、交叉編譯器、CMake 和 Ninja 編譯工具等，
安裝 ESP-IDF 必備工具最簡易的方式是從 https://dl.espressif.com/dl/esp-idf/?idf=4.4 中下載 ESP-IDF 工具安裝器，
安裝程式會安裝以下組件：
- 內置的 Python
- 交叉編譯器
- OpenOCD
- CMake 和 Ninja 編譯工具
- ESP-IDF

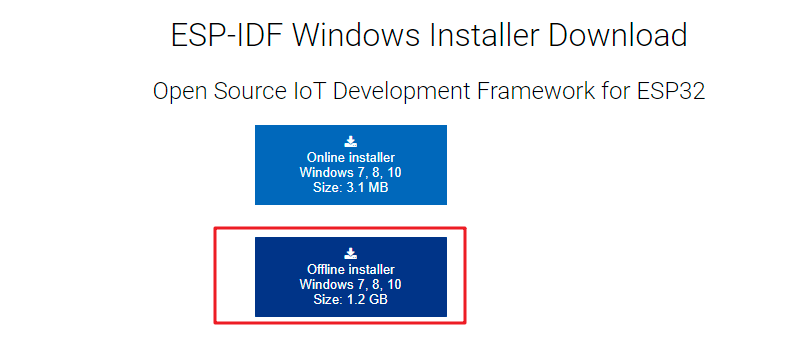

因為網路原因，安裝程序中使用github下載會出問題，這里我選擇ESP-IDF離線安裝工具：
2. 使用安裝器進行安裝所需環境
下載完成之后雙擊開始安裝，

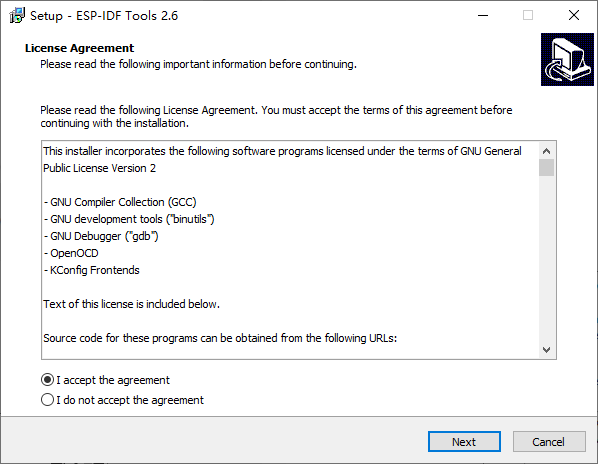

同意協議：
等待安裝前環境檢查完成：
電腦中目前沒有ESP-IDF，選擇下載：
選擇下載的ESP-IDF版本和安裝位置：
選擇ESP-IDF工具安裝路徑：

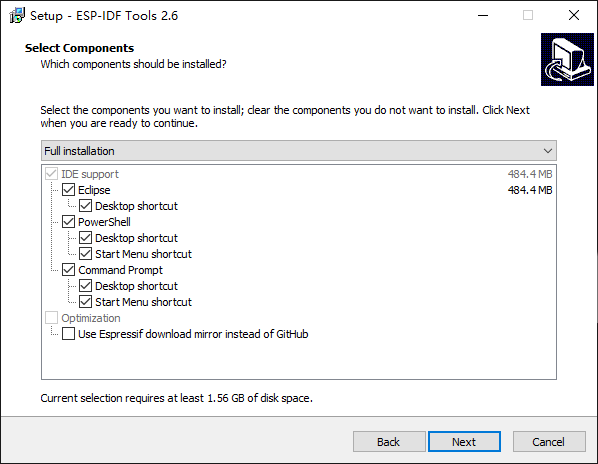

選擇要安裝的組件，全選：
確認要安裝的資訊，
接下來，等待下載安裝完成：

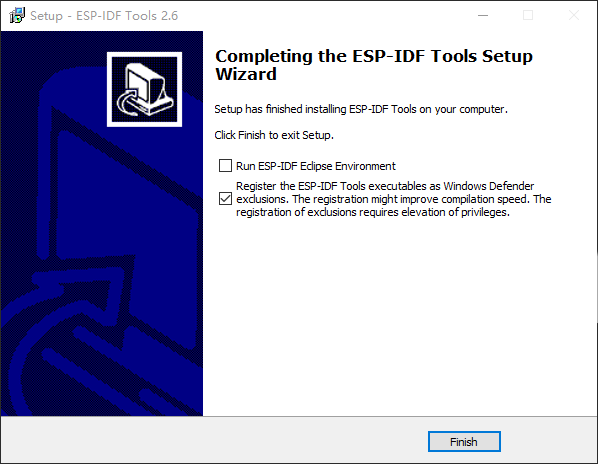

安裝完成之后如圖：
安裝完成之后，安裝工具會在桌面創建下面三個快捷方式：

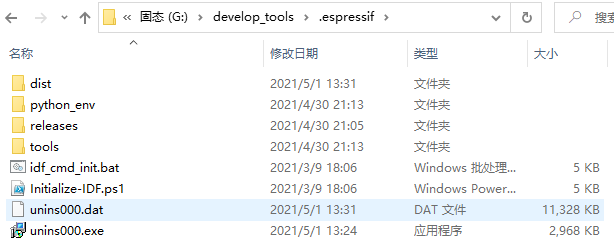

在ESP32-IDF工具安裝目錄可以看到所需工具鏈：

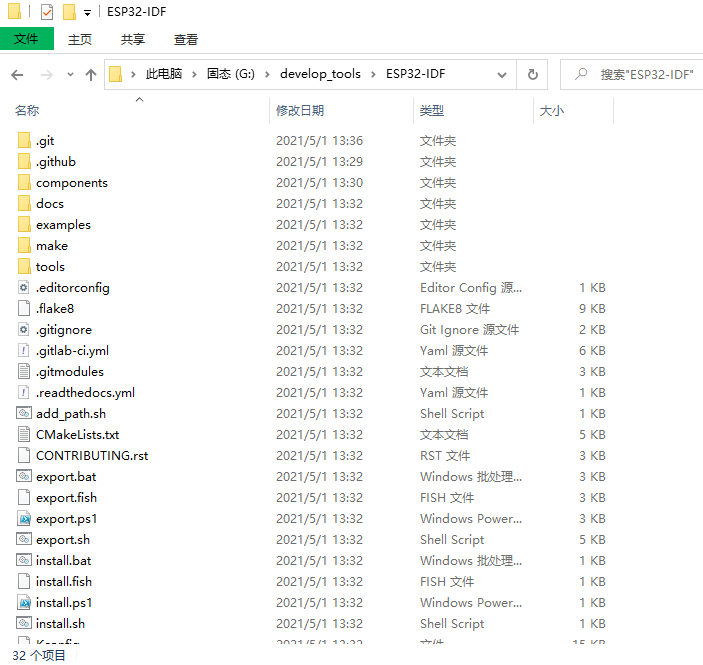

在ESP-IDF安裝目錄可以看到ESP-IDF環境：
3. 升級ESP-IDF環境
離線安裝工具安裝的ESP-IDF版本為v4.2，但本文中所使用的模組ESP32-C3在v4.3版本中支持，從樂鑫服務器下載v4.3發布版本：
- https://dl.espressif.com/dl/esp-idf/releases/esp-idf-v4.3-beta3.zip

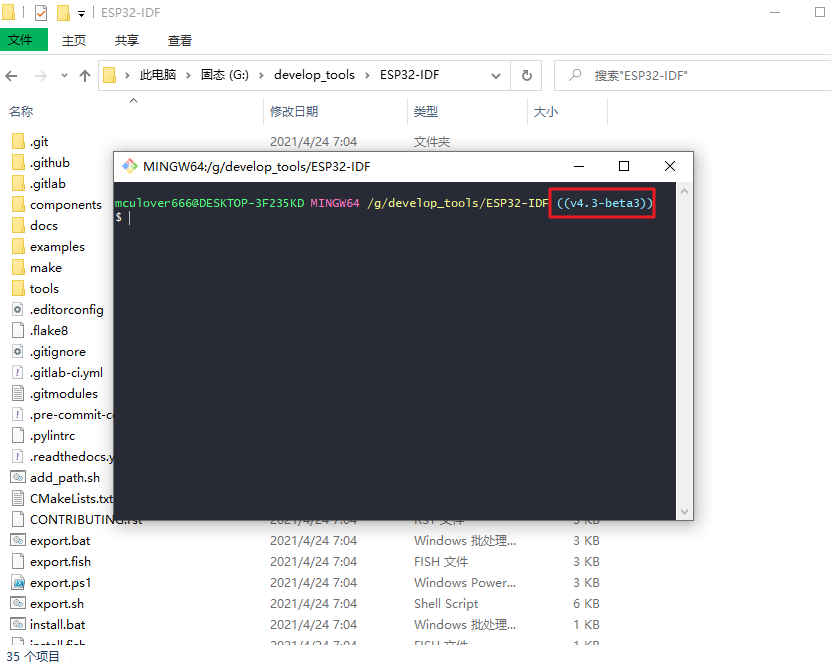

下載之后解壓，替換原來的所有內容：
3.1. 配置cmd環境

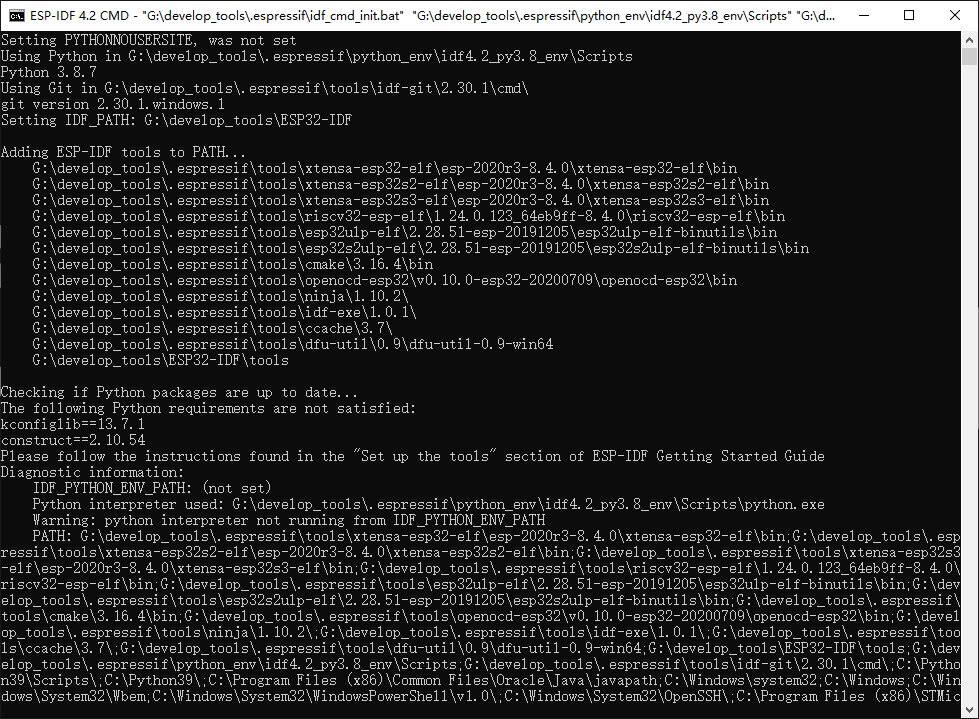

替換完成之后，運行 install.bat 進行安裝，安裝完成，再次打開IDF命令列工具：
可以正常使用，
3.2. 配置powershell

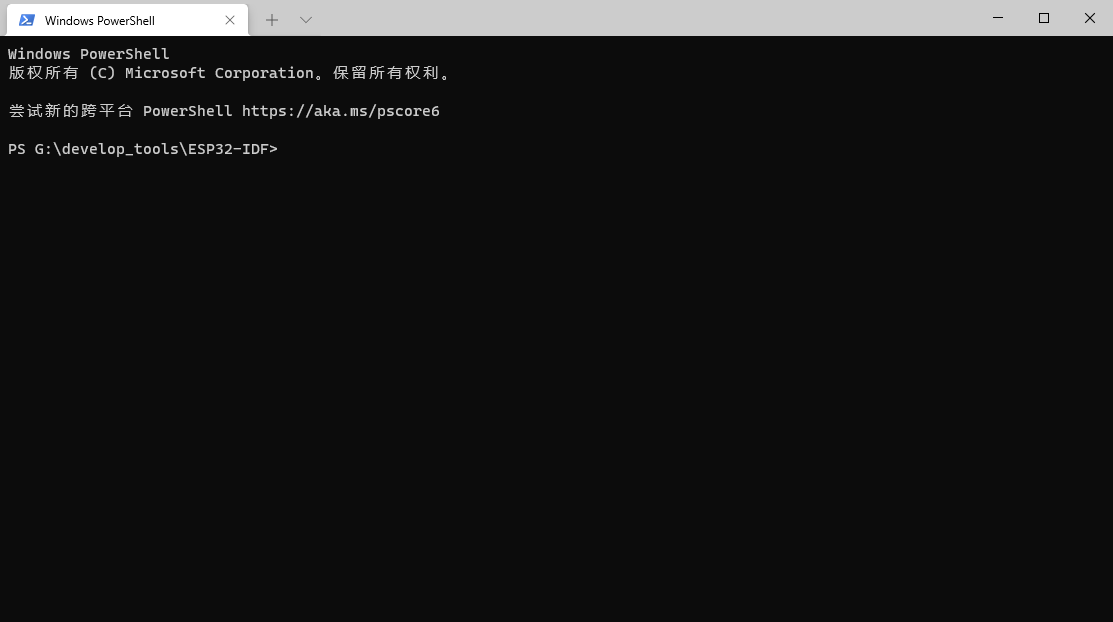

進入ESP-IDF安裝路徑，打開powershell：

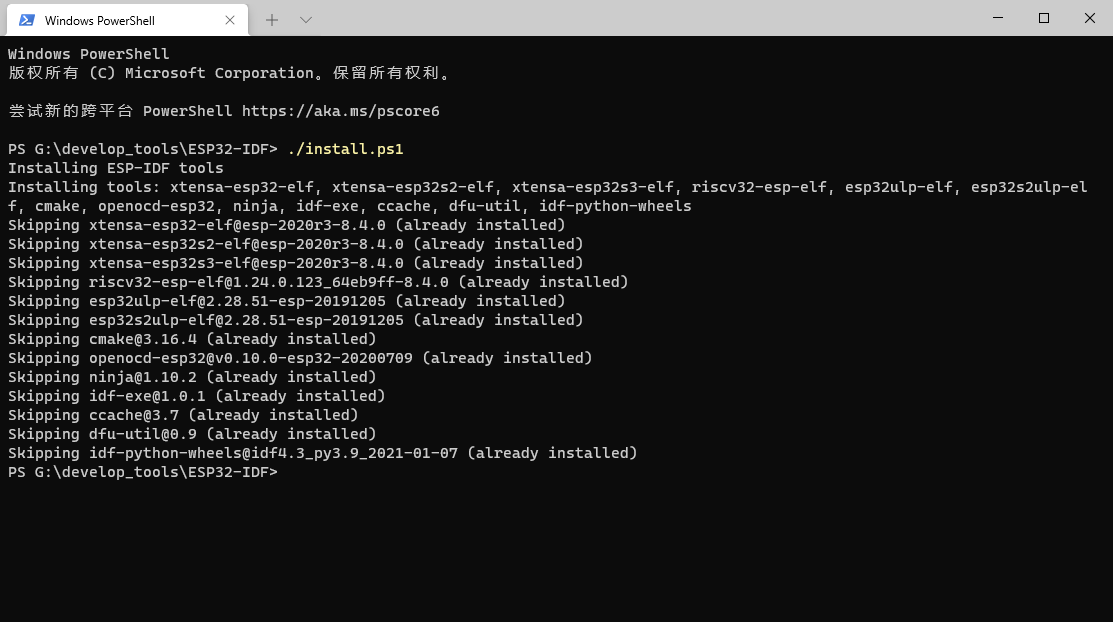

運行安裝腳本：

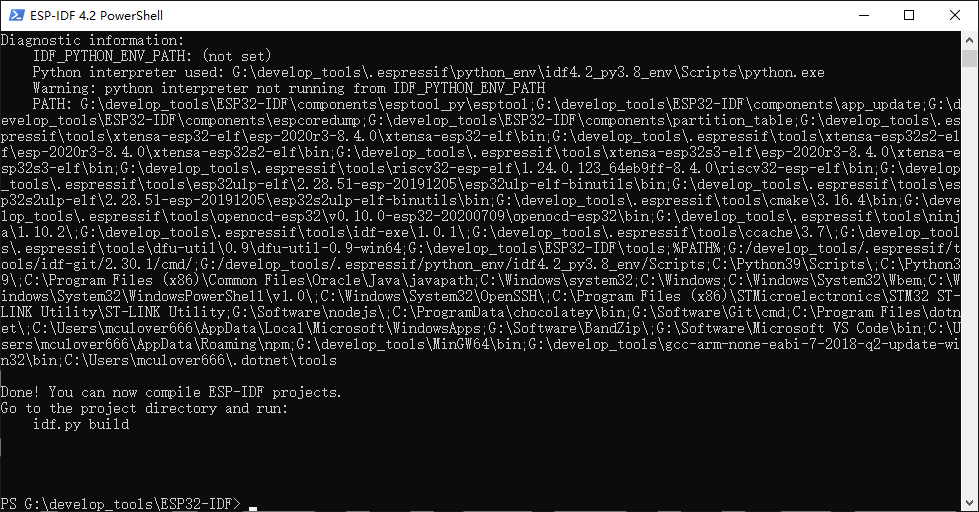

運行ESP-IDF powershell命令列，正常使用：
3.3. 在當前命令列使用

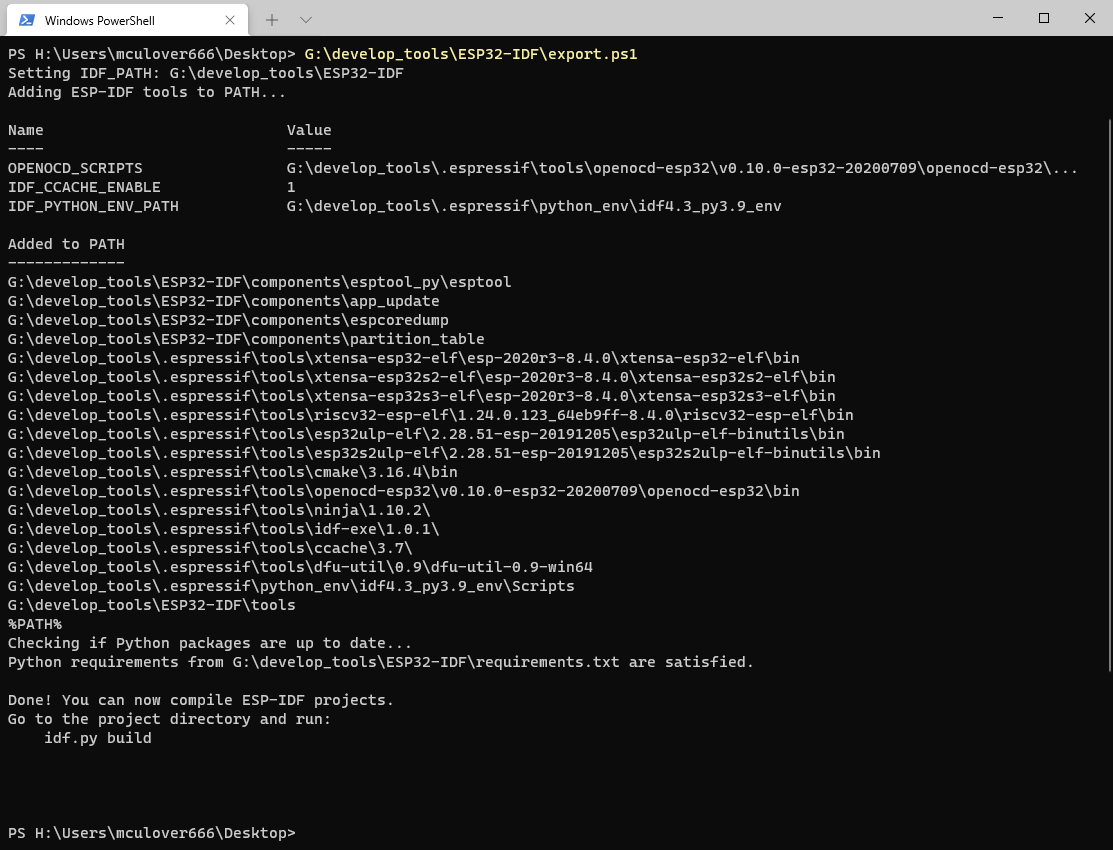

若要在當前命令列使用，執行ESP-IDF提供的環境變數設定腳本即可，在本文的安裝情況下，powershell執行：
G:\develop_tools\ESP32-IDF\export.ps1
4. helloworld工程示例
4.1. 創建工程

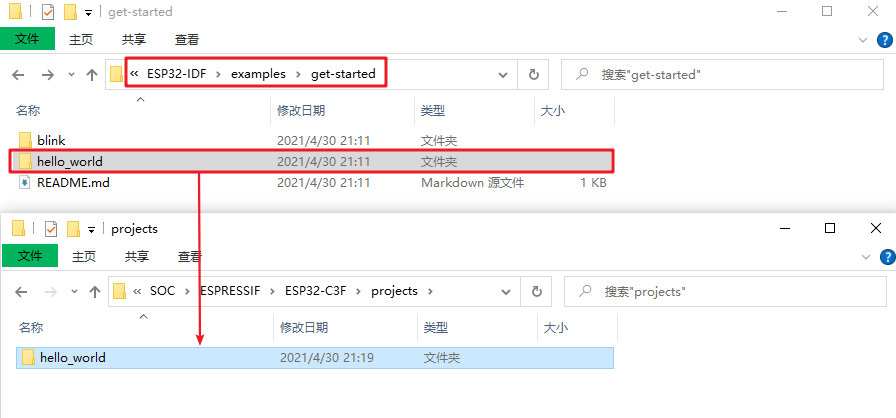

從ESP-IDF安裝目錄中拷貝helloworld示例工程過來：

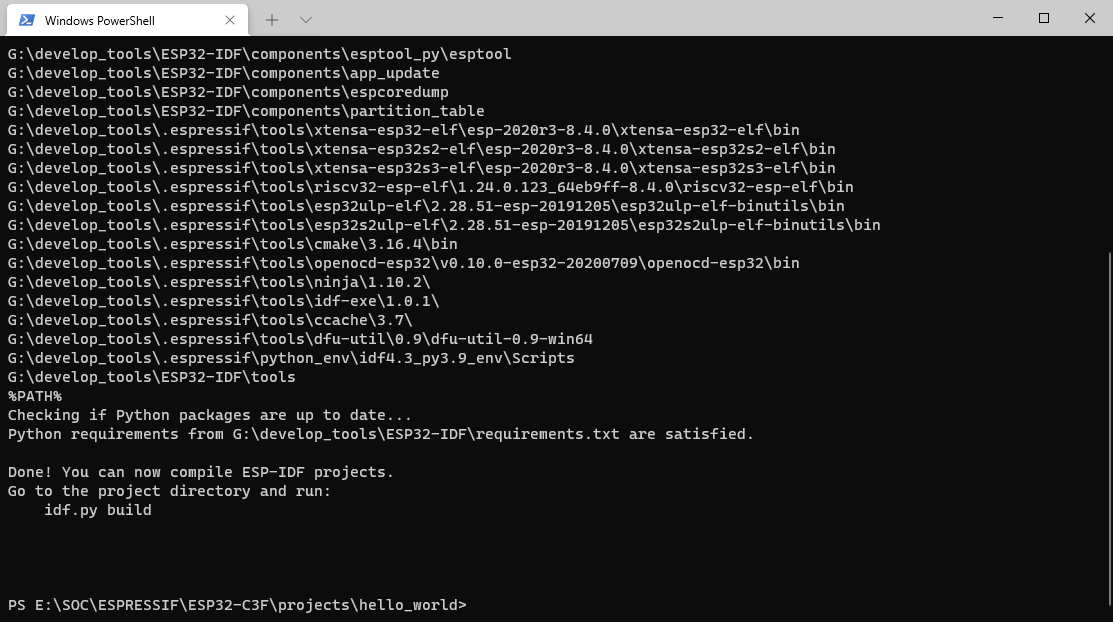

打開命令列，運行設定環境變數的腳本，設定好環境：
4.2. 配置工程
配置目標芯片：
idf.py set-target esp32c3

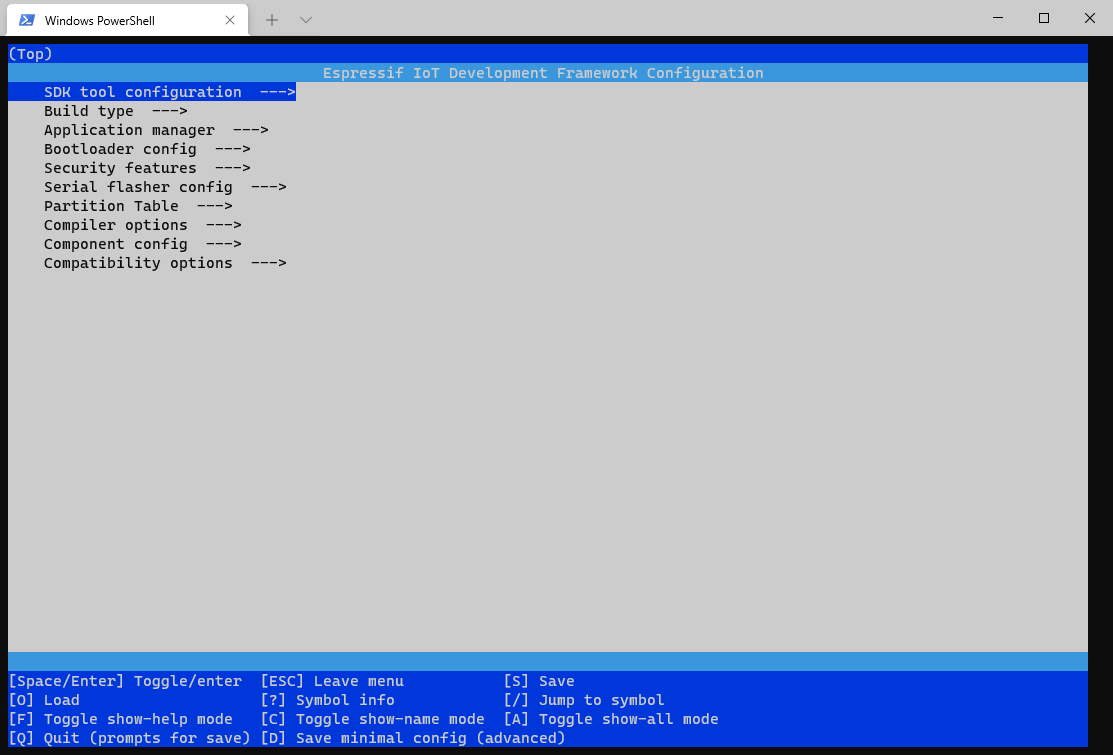

打開menuconfig配置界面：
idf.py menuconfig

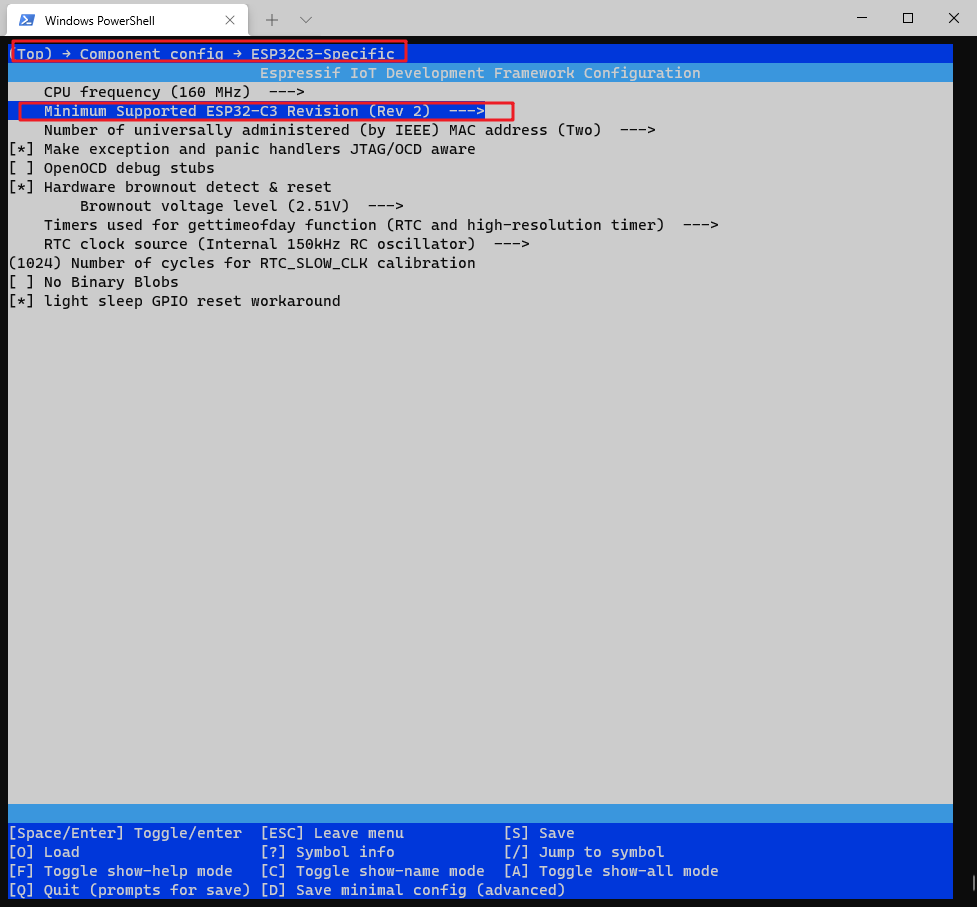

特別注意！！！此處配置需要修改為Rev2！否則程式運行出錯！

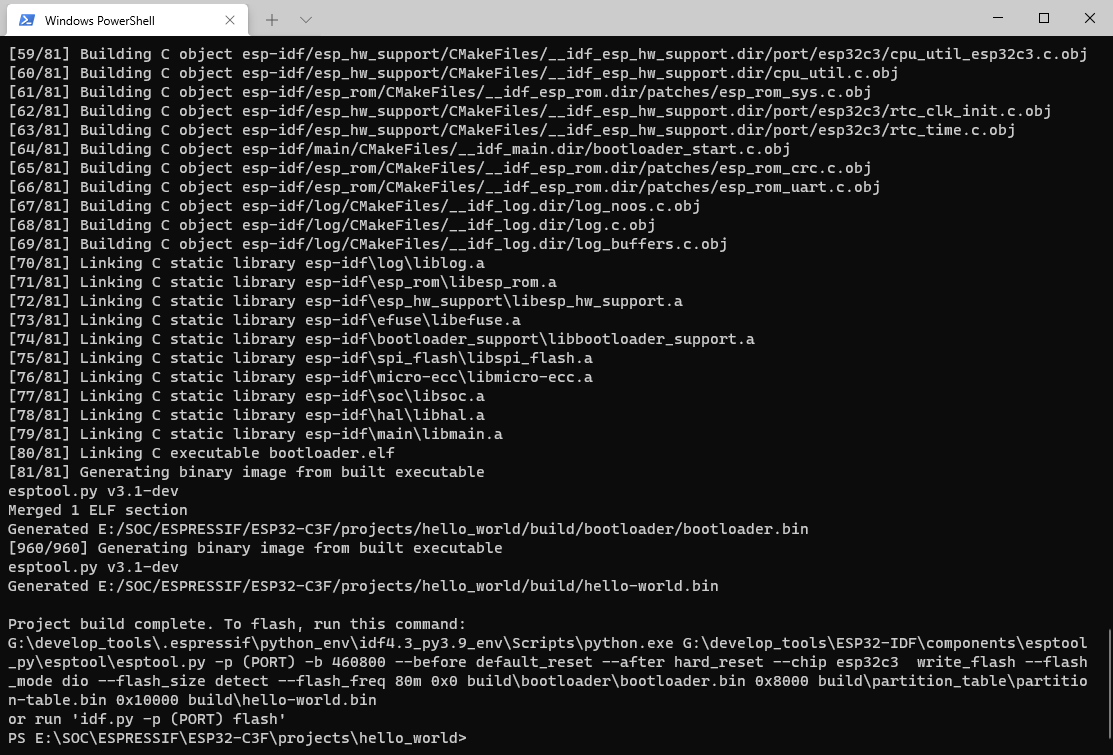

4.3. 編譯工程
運行命令可以編譯應用程式和所有 ESP-IDF 組件，接著生成 bootloader、磁區表和應用程式二進制檔案:
idf.py build
4.4. 燒錄韌體
使用命令，將剛剛生成的二進制檔案 (bootloader.bin, partition-table.bin 和 hello-world.bin) 燒錄到 ESP32-C3 開發板：
idf.py -p PORT [-b BAUD] flash
- port是埠號，可以在【設備管理器】中看到，這里是COM9；
- BAUD是波特率，默認波特率為 460800；

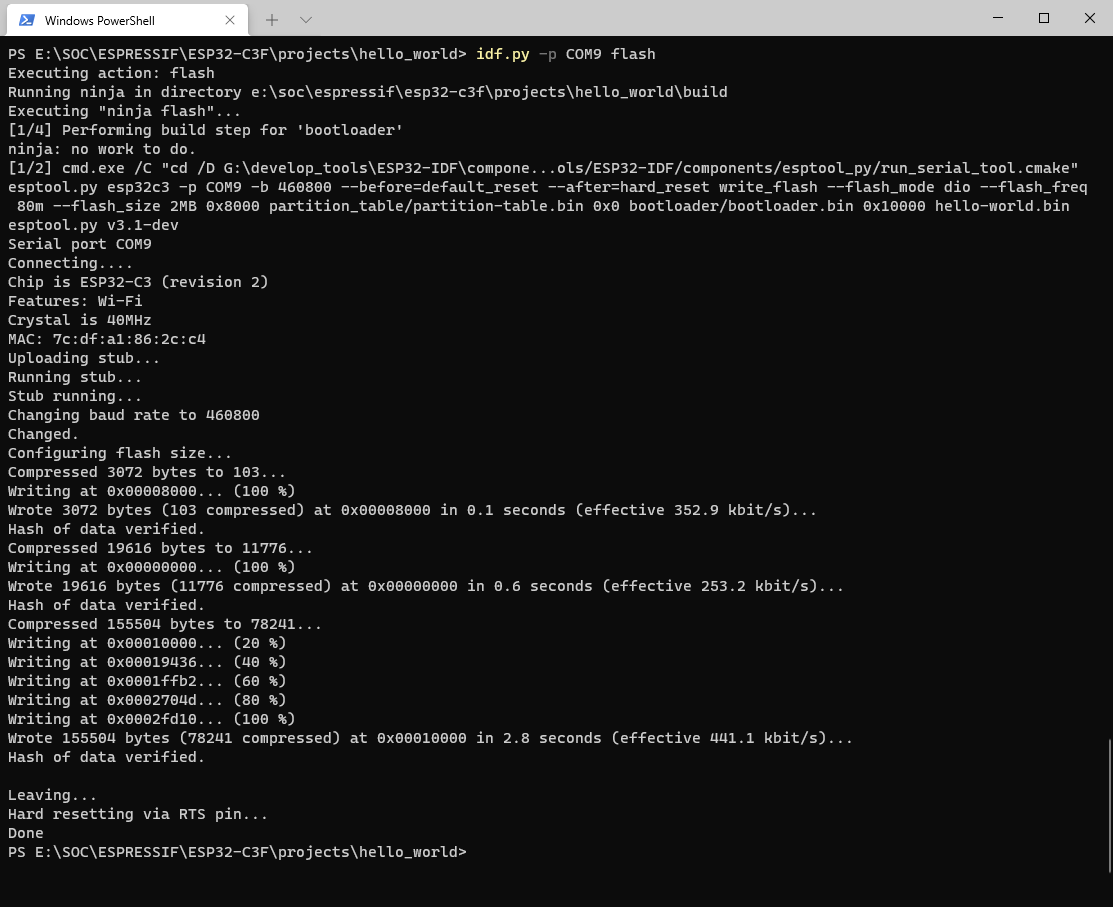

燒錄命令為：
idf.py -p COM9 flash

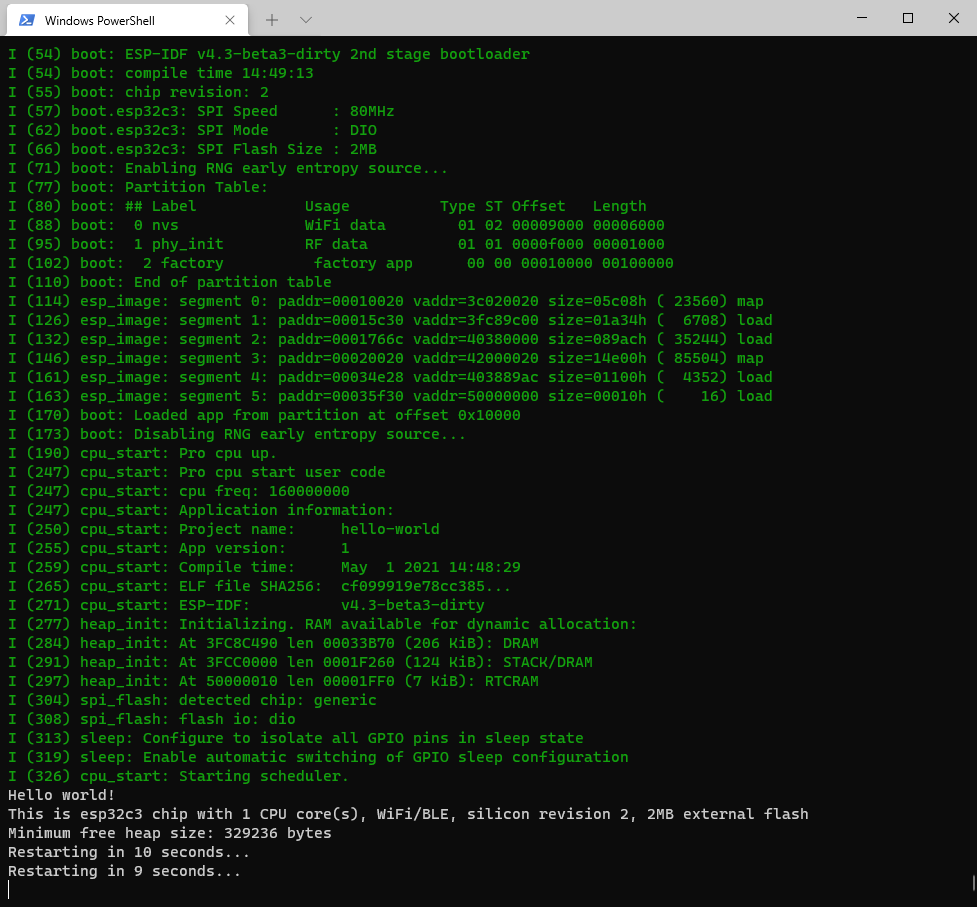

4.5. 查看串口資訊
idf.py -p PORT monitor
同樣，port是埠號，可以在【設備管理器】中看到，
這里是COM9，命令為：
idf.py -p COM9 monitor
