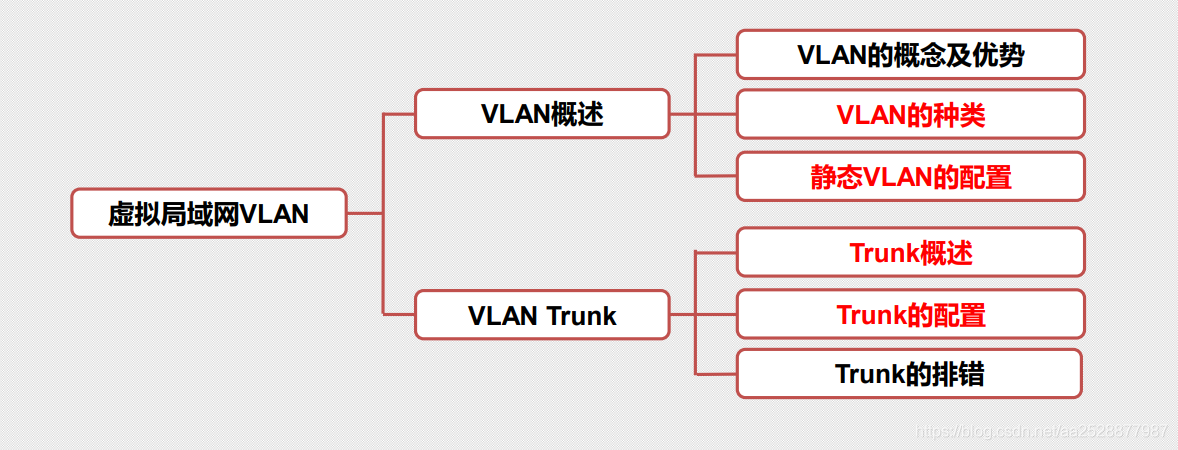

一：概述
二：VLAN概述與優勢

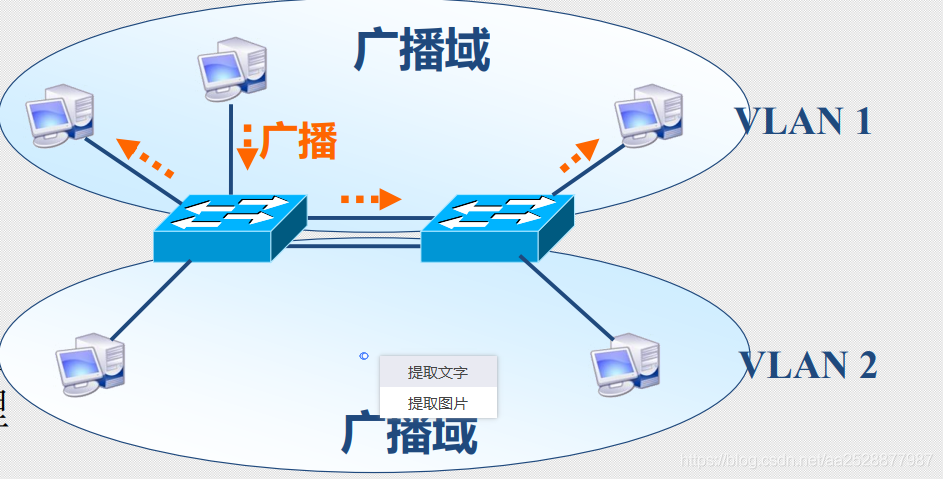

分割廣播域
- 物理分割
- 邏輯分割
VLAN的優勢
- 控制廣播
- 增強網路安全性
- 簡化網路管理
三：VLAN的種類
靜態VLAN
- 基于埠劃分靜態VLAN
動態VLAN

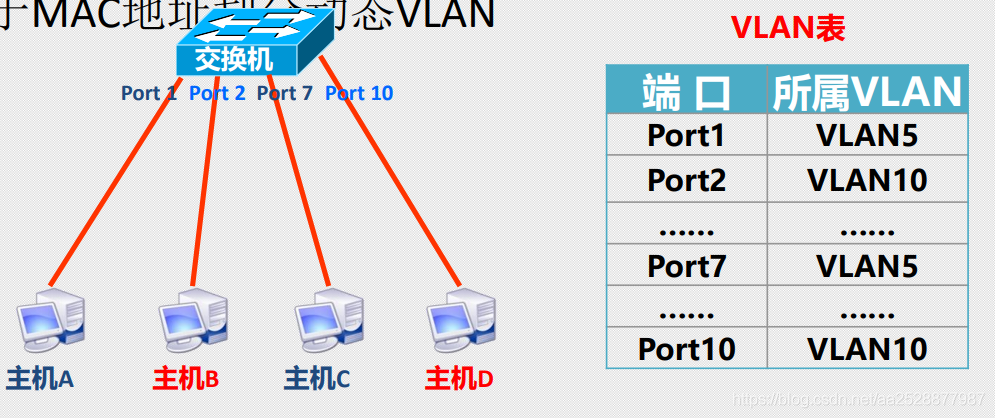

- 基于MAC地址劃分動態VLAN
四：靜態VLAN的配置2-1

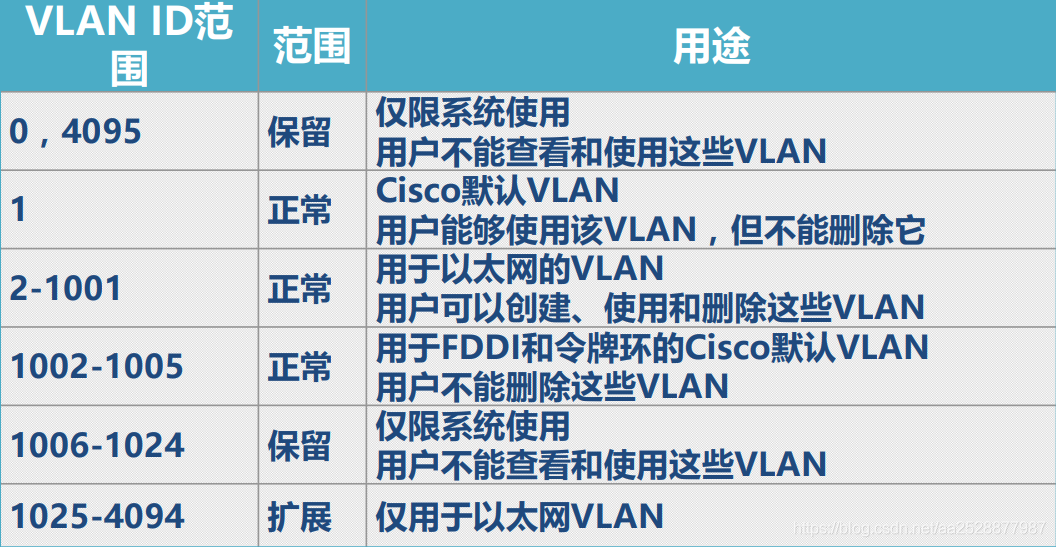

VLAN的范圍
五：靜態VLAN的配置2-2
配置靜態VLAN的步驟
- 創建VLAN
- 將交換機的埠加入到相應的VLAN中
- 驗證VLAN的配置
六：創建VLAN2-1

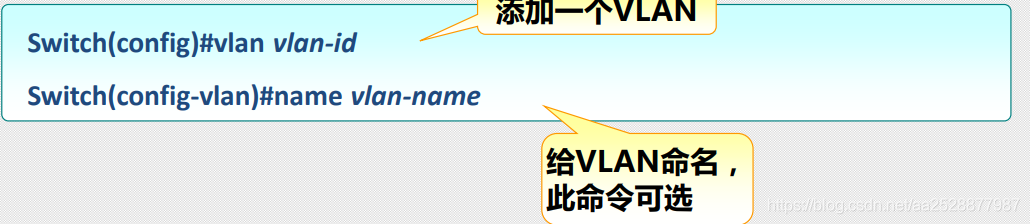

創建VLAN
- 全域配置模式
七：創建VLAN2-2

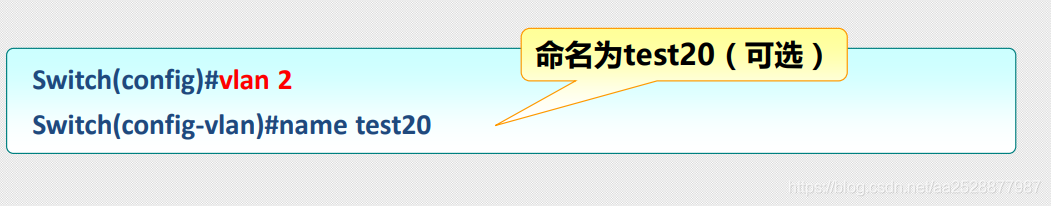

創建VLAN示例
- 全域配置模式創建VLAN
八：洗掉VLAN
洗掉VLAN
- 使用no vlanvlan-id命令洗掉VLAN
全域模式下洗掉VLAN
Switch# configure terminal
Switch(config)# no vlan 20
九：將埠加入VLAN

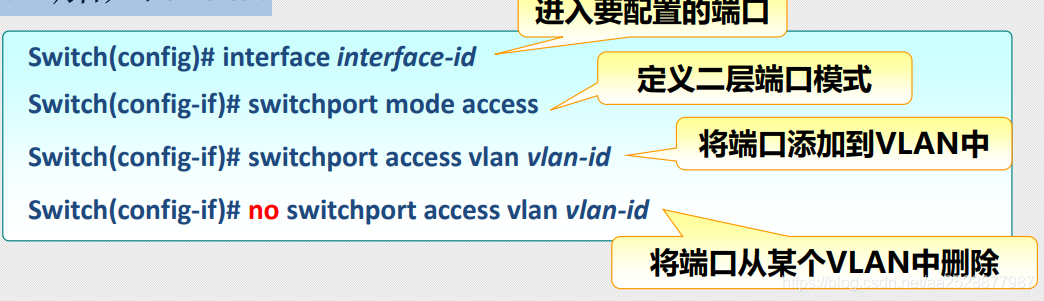

將埠加入VLAN
同時將多個埠加入VLAN
Switch(config)# interface rangef0/1 –10
Switch(config-if-range)# switchport access vlan vlan-id
還原介面為默認配置狀態
Switch(config)# default interface interface-id
十：驗證VLAN的配置

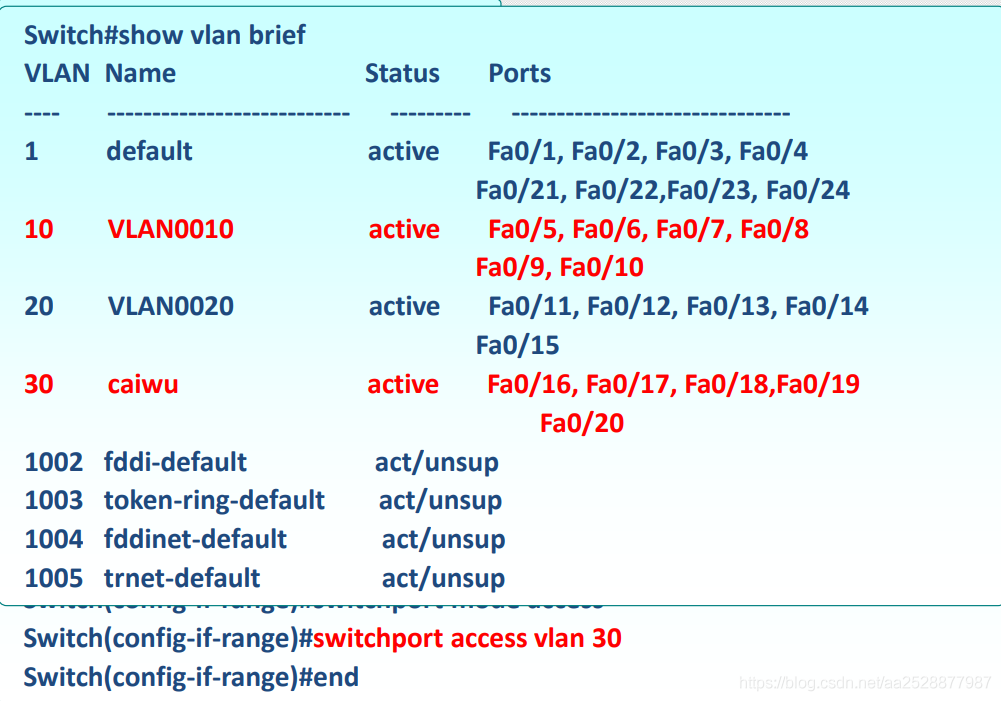

查看所有VLAN的摘要資訊
Switch# show vlan brief
查看指定VLAN資訊
Switch# show vlan id vlan-id

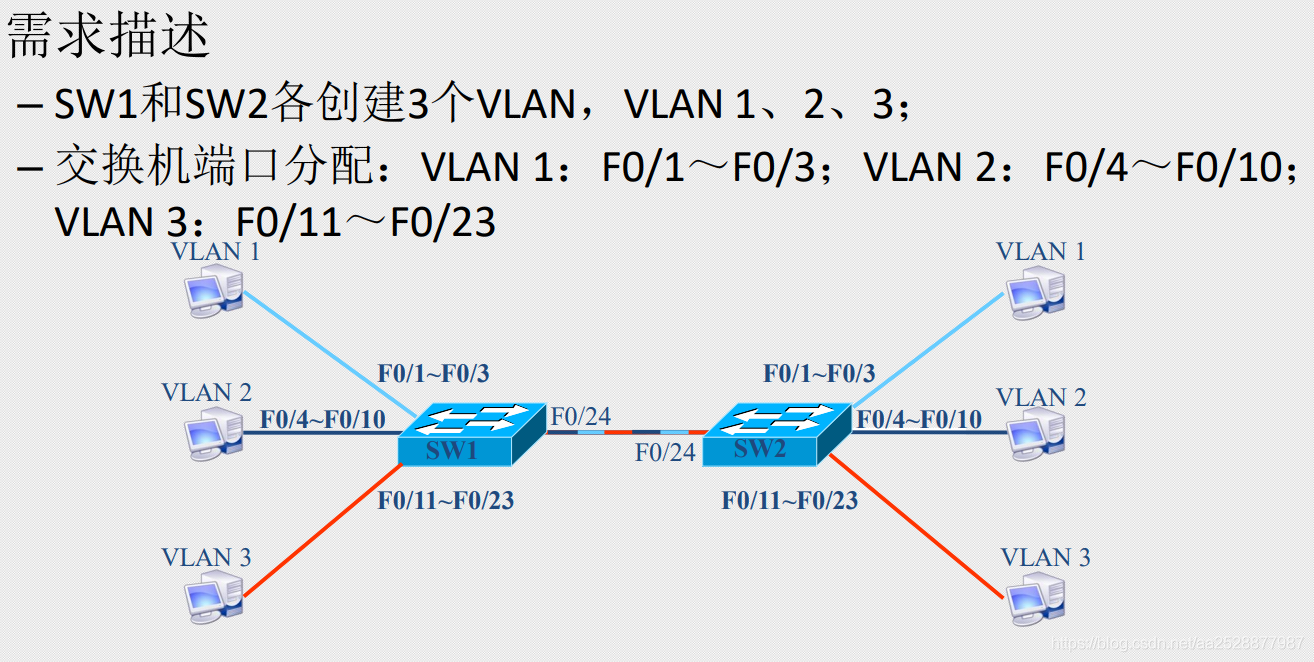

十一：VLAN配置實體
十二：Trunk
Trunk的作用2-1

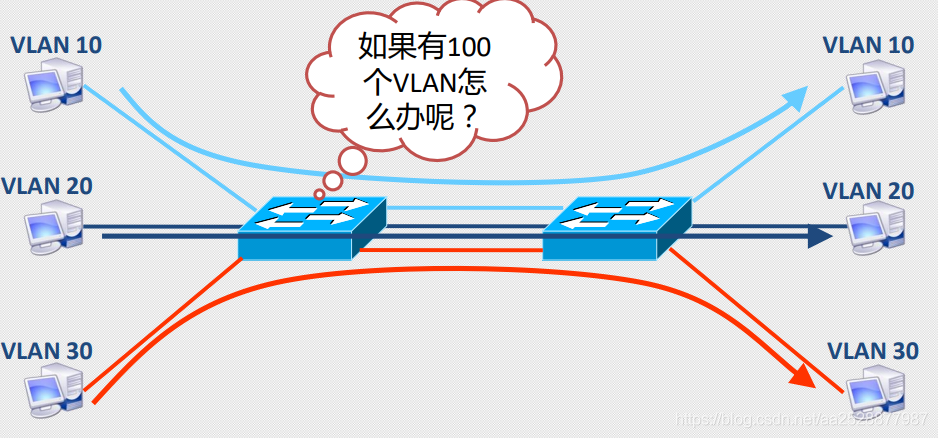

如何實作交換機之間的VLAN通信
- 為每一個VLAN提供一條鏈路？
Trunk的作用2-2

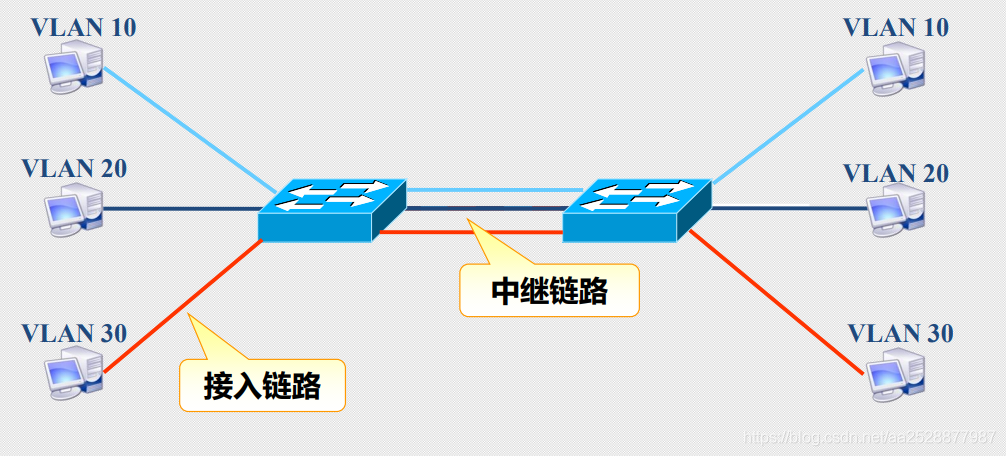

交換機的鏈路型別

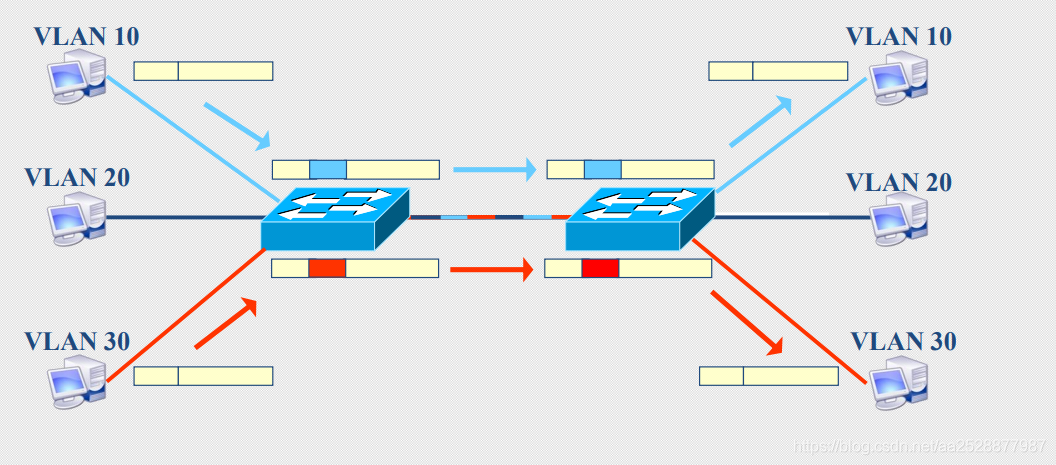

VLAN跨交換機通信程序
交換機給往其他交換機的資料幀打上VLAN標識
VLAN的標識
在以太網上實作中繼，有兩種封裝型別
- ISL（Cisco私有標準）
- IEEE 802.1q
Trunk的配置2-1
配置步驟與命令
- 進入介面配置模式
Switch(config)#interface interface-id - 選擇封裝型別
Switch(config-if)# switchport trunk encapsulation { isl| dot1q} - 配置trunk模式
Switch(config-if)# switchport mode
Trunk配置實體3-1
