前言
煎熬了我一個多月的藍橋杯終于結束了，預計博主明年也會繼續參加這個專案，在這里做一個小小的總結，希望與有意向參賽EDA專案的同學一同學習進步，
之前簡要寫了一篇關于如何備賽的小文章，這里給出傳送門，點擊直達，
一、國賽與省賽的難度對比
省賽的題目，在我上一篇備賽總結里已經給出，國賽的題目目前還未在見有人在網上公開，在這里博主就憑記憶做一個簡單的對比，
1.1客觀題方面
這次國賽的客觀題有兩道填空題，每道填空題有兩小空，另外還有八道選擇題，客觀題總分值與省賽一致，均為30分，
填空題方面很簡單，是電路最基本的常識題：
第一題是一個47KΩ±1%的貼片電阻，標定值應該是_____（填十進制整數），一個0805封裝的貼片電阻，寬度1.2mm，則長度為____mm（小數點后保留一位有效數字），
決議：標定值我寫的是4702，0805是一種封裝名,是常見的貼片電阻、電容等元器件的封裝，元件長2.0mm,寬1.2mm,所以有時候也叫做2012，
第二題是一個400μF/16V的電解電容和300μF/25V電容串聯，容值為____μF，耐壓值相對于之前___（變大、變小或不變）
選擇題方面，我個人感覺比省賽難度反而更簡單一些，有大量的AD方面的題目，比如：網路表能體現出的資訊，PCB能匯出的檔案等等，也都是不定項選擇題，其他的有點記不清了，若是以后題目公開就繼續補充，
1.2設計題方面
1.2.1 pcblib封裝設計
省賽：

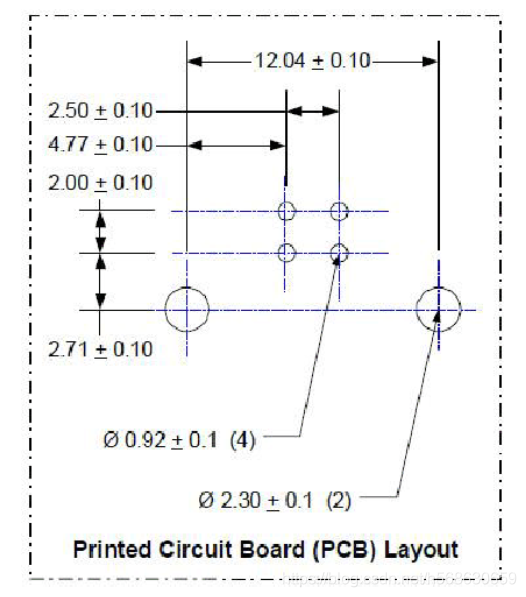

根據給定的usb介面手冊，畫一個usb介面的封裝并匯入封裝庫，和下圖類似，比較關鍵的就是要懂?這個符號表示直徑，其他的根據坐標資訊，用設定柵格或者坐標的方式放置焊盤，都會很方便，一般這種題都是送分題了，

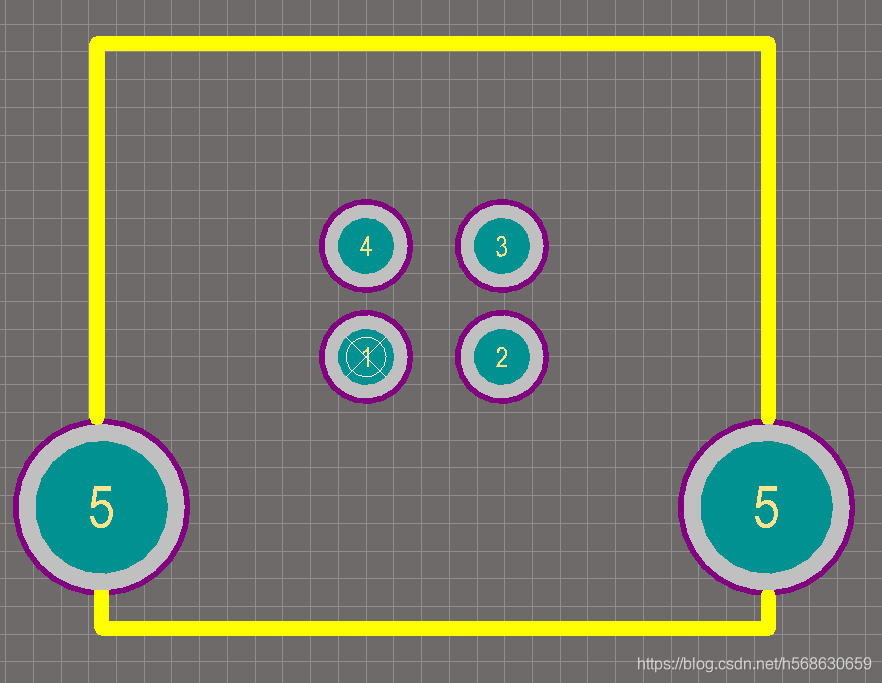

值得一提的是，畫封裝的時候一定要記得最后把坐標參考原點設定在1腳，這是題目要求也是AD畫封裝的一致規定，最后再在Top Overlay層畫線稍微圍一下就行，大致畫出來就是這個樣子：
國賽：
根據給定的坐標、尺寸圖(不是檔案)，畫一個SOP-10芯片封裝和一個DIP-4插針封裝，這個也很簡單，與省賽比較不一樣的就是，要畫貼片的封裝，就多一步把焊盤調至頂層的操作，其實也比較偏送分題，不再贅述，
1.2.2 原理圖設計
與其叫原理圖設計，不如叫原理圖補全，
省賽題考點有三個：
①根據題目給的原理圖，補全一個三極管模塊，
這個很簡單，照著畫就可以，屬于送分題，
②在已知一個電阻大小的基礎下，設計一個串口電平轉換電路的另一個分壓電阻阻值，
這一題需要有單片機方面的知識積累，要知道是要從幾V轉換至幾V，較簡單，
③根據給定的元器件，在不加入其他元器件及電路標號的基礎下，完成蜂鳴器模塊的連線，

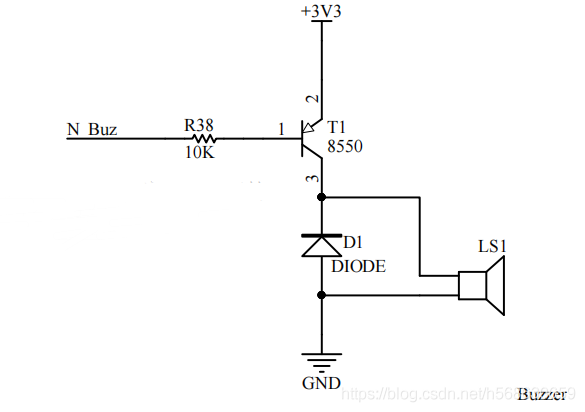

這一題也需要有單片機方面的知識，電路大概長這樣，然后所有的連線是沒有的，元器件、供電、地、網路標號的位置也是打亂的，博主當時把二極管加在了3.3V的下面，但應放在蜂鳴器兩端防反接，會被扣點分，總體也比較簡單，
國賽題考點主要有四個：
①根據題目給的原理圖，補全一個DC-DC電路，
這個很簡單，照著畫就可以，屬于送分題，
②在原理圖給定一個20k電阻，一個10k電阻，一個LM358運放芯片(有供電)，一個V_BAT網路符號的基礎下，設計一個分壓電路與一個電壓跟隨器，相連后跟隨器輸出至一個V_BAT網路，
這個也比較簡單，通過兩電阻分壓，然后再把運放反向輸入端與輸出相連構成跟隨器，最后把網路符號放在運放輸出端即可，
③根據芯片手冊，在給定一個陌生電路連線，及其他元器件引數及輸入輸出電壓大小的基礎下，設計一個電阻（R1）的阻值，
這一題比較難，首先要懂如何在芯片手冊中找到計算阻值的方法，打開芯片手冊可以找到這個電路形式對應一個公式，是VKA=Vref ×（1+R2/R1）+ Iref ×R1，這個電路類似一個三極管放大電路，博主當時并不會計算Iref，最后也是猜了一個數交了上去，有點草率了hh，
④根據另一個芯片手冊，已知充電電流為3A，電壓12V，在參考電壓電路模塊V_REF電路里，設計一個電阻阻值，并在給定一個在輸出后面的10k電阻，一個LM358運放芯片(有供電），一個V_BAT網路符號，一個V_REF網路符號，一個P37引腳網路標號的基礎下，設計一個電壓比較器，要求在輸入電壓低于V_REF時，比較器輸出低電平，
這一題也比較難，電阻阻值比較好算，看芯片手冊直接可以知道這個電阻大小直接拿電壓除以電流即可，但后面這個就考察到了模電的能力，這里強調一下，比較器輸出需要接一上拉電阻接高電平，將比較器的輸出抬升至沒有負值，才可以送進單片機，
顯然，從原理圖開始，國賽的難度與省賽就明顯不一樣了，
1.2.3 PCB布線設計
省賽的電路是一個簡易STC開發板，國賽的電路是一個集成了一個電源模塊的開發板，
在這里列舉幾個主要的不同點：
①省賽給定規則，只需考生匯入即可，而國賽只在題目要求里列出若干項規則，需考生自行在規則里設定，
②國賽布線工程量大概是省賽的1.5倍左右，
③省賽沒有要求所有元器件都放在頂層，而國賽要求所有元器件都放在頂層，并且提前鎖死了主芯片的坐標位置，加大了布線難度，
大概評分點要求在：首先規則要符合要求，其次布通率要達到100%，DRC檢查無報錯（有報錯會被酌情扣分，包括絲印層重疊等問題），然后就看誰的布線更合理，絲印層文字也要求清晰無遮擋，
1.2.4 檔案匯出

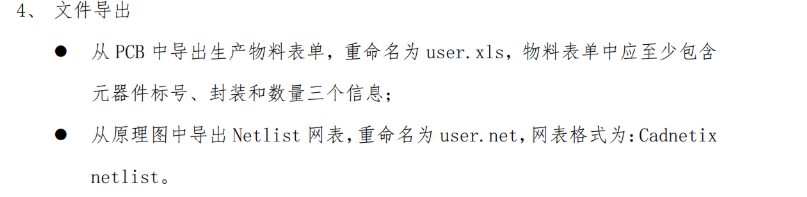

省賽：
國賽：
同樣也要求匯出兩個檔案，匯出的第一個檔案與省賽第二個檔案一樣，從原理圖匯出net網表，

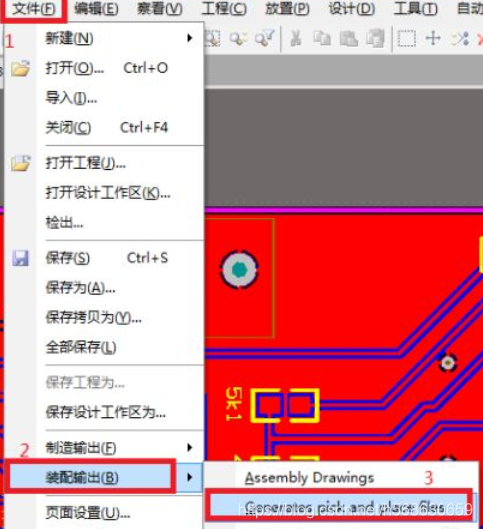

而第二個檔案則要求匯出pcb的坐標檔案（.txt），單位為公制，第二項可能相對于網路表會陌生些，因為坐標檔案是裝配輸出里的，如：

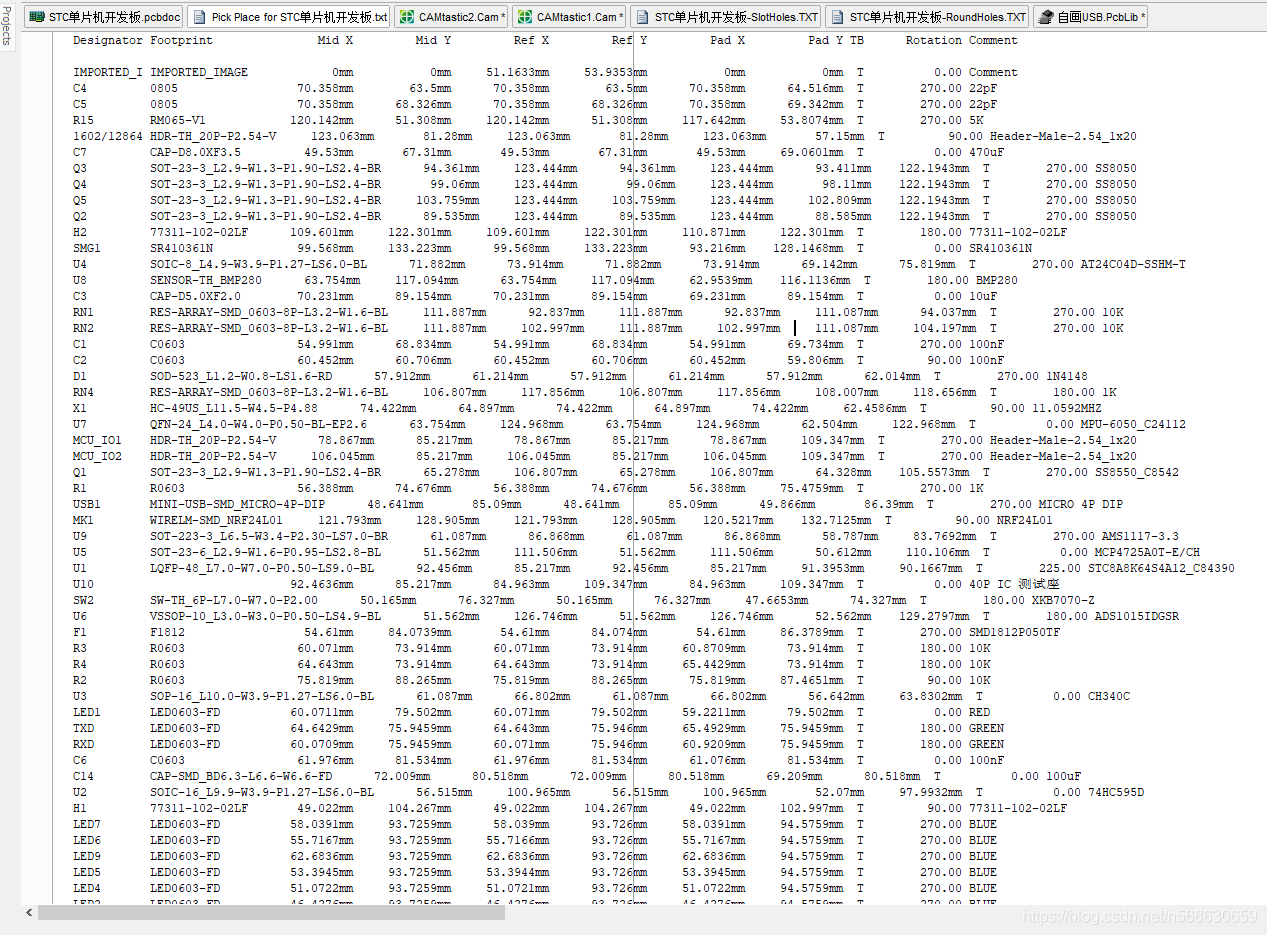

如下即為坐標檔案
待題目公開后更新
