在我剛開始學習單片機控制器的時候，特喜歡分析開發板硬體組成，通過分析外圍電路和外設埠可以大致清楚控制器的特性和功能，

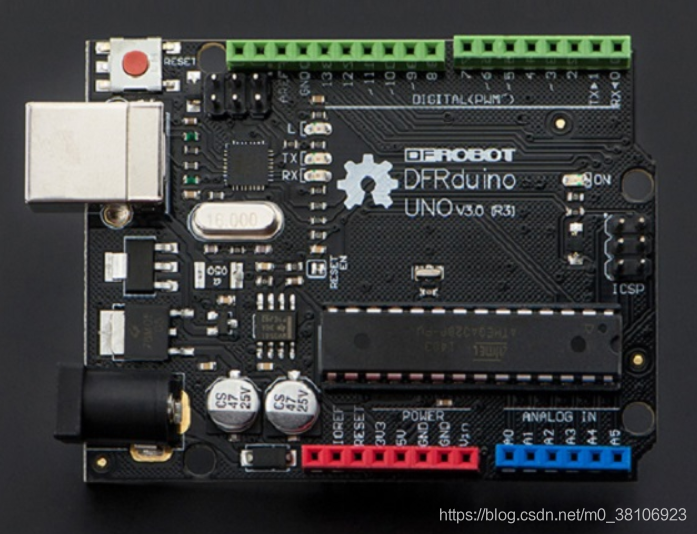

以Arduino為例子，當拿到這塊控制器，要怎么進行分析呢？
1、分析外圍電路
一個完整的控制系統是由電源電路、通信電路、傳感器電路等多部分組成，
分析控制器各個部分的外圍電路，有一個巧妙的辦法：查看核心芯片，

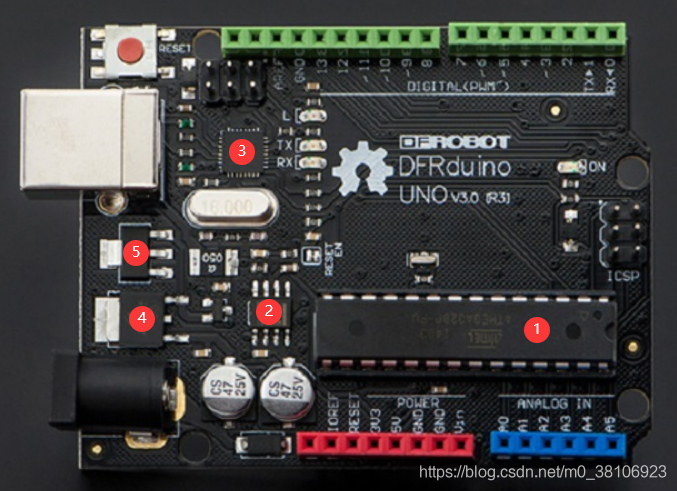

例如，Arduino主要有6個芯片，通過百度查看芯片手冊，可知道對應功能，
- ATMEGA328P：美國ATMEL(愛特梅爾)處理器，主頻最大20MHz，作業電壓1.8V ~ 5.5V，1路UART，2路SPI，6路PWM等；
- LMV358B：蘇州思瑞浦微產品，通用運放芯片，作業電壓2.5V~5.5V，低電源電流每通道80uA，作業溫度-40~125℃等；
- ATMEGA16U2：美國ATMEL(愛特梅爾)處理器，主頻最大16MHz，作業電壓2.7V ~ 5.5V，1路UART，2路SPI，4路PWM等；
- 78M05：臺灣時科，線性穩壓器(LDO)，最大輸入電壓35V，輸出電壓5V，最大輸出電流500mA等；
- AMS1117：美國AMS，線性穩壓器(LDO)，最大輸入電壓15V，最大作業電源電流120μA，輸出電壓1.25 ~ 11.75V，最大輸出電流800mA等，
通過分析這些核心元器件，即可推測控制器的整體功能：
- 序號1、3外圍電路為控制器的核心處理器，負責程式燒錄，傳感器驅動、采集和控制等功能，是控制器的大腦；
- 序號2外圍電路為信號處理功能，負責對采集的傳感資料進行方法后再輸入到核心處理器；
- 序號4、5外圍電路為電源電路，負責將35V內電壓轉換兩次，分別轉換為5V和3.3V電壓，滿足控制器的正常運行和傳感器驅動，
2、分析外設埠

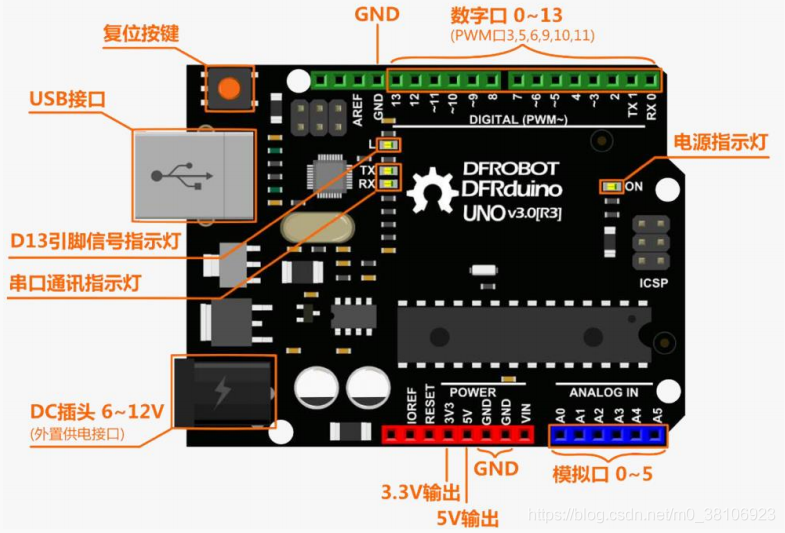

分析外設埠可結合控制器說明手冊閱讀理解，進一步加深對控制器的使用方法和驅動方式的理解，Arduino外設埠說明如下所示：
