選擇題：

1

常用的BCD碼有      ，
A、
奇偶校驗碼

B、
格雷碼

C、
8421碼//8421碼又稱為BCD碼，是十進制代碼中最常用的一種，在這種編碼方式中，每一位二值代碼的“1”都代表一個固定數值，將每位“1”所代表的二進制數加起來就可以得到它所代表的十進制數字，因為代碼中從左至右看每一位“1”分別代表數字“8”“4”“2”“1”，故得名8421碼，其中每一位“1”代表的十進制數稱為這一位的權，因為每位的權都是固定不變的，所以8421碼是恒權碼，

D、
余三碼 //余三碼（余3碼）是由8421BCD碼加上0011形成的一種無權碼，由于它的每個字符編碼比相應的8421碼多3，故稱為余三碼，BCD碼的一種，余3碼的特點：當兩個十進制數的和是9時，相應的余3碼的和正好是15，于是可自動產生進位信號,而不需修正，0和9, 1和8,…..5和4的余3碼互為反碼,這在求對于10的補碼很方便，

正確答案： CD //bcd碼和16進制的區別是bcd是來轉換為十進制的而16進制就可以用十六進制表示，例如：1111轉為十六進制為F化為bcd碼就為15

與模擬電路相比，數字電路主要的優點有    ，

A、
容易設計

B、
通用性強

C、
保密性好

D、
抗干擾能力強

正確答案： BCD

與八進制數(47.3)8等值的數為：

A、
 (100111.011)2

B、
(27.6)16

C、
(27.3 )16

D、
 (100111.11)2

正確答案： AB 解釋：(47.3)8可以化為100111.011的二進制然后在化為其他進制

矩形脈沖信號的引數有       ，

A、
周期

B、
占空比
C、
脈寬
D、
掃描期

正確答案： ABC //矩形脈沖指階躍時間遠小于頂部持續時間的平頂脈沖，

與十進制數（53.5）10等值的數或代碼為        ，
A、
(0101 0011.0101)8421BCD

B、
(35.8)16

C、
(110101.1)2

D、
(65.4)8

正確答案： ABCD

在一個8位的存盤單元中，能夠存盤的最大無符號整數是 ，

A、
（256）10

B、
（127）10

C、
（FF）16

D、
（255）10

正確答案： CD

在一個8位的存盤單元中，能夠存盤的最大無符號整數是     ，

A、
（256）10

B、
（127）10

C、
（FF）16

D、
（255）10

正確答案： CD 解：八位存盤單元可以每一位都存滿的話換為16進制就是FF，十進制就是2的八次方因為從零開始所以是255

十進制數25用8421BCD碼表示為     ，

A、
10 101
B、
0010 0101
C、
100101
D、
10101

正確答案： B

以下代碼中為恒權碼的為     ，

A、
8421BCD碼

B、
5421BCD碼  //5421BCD碼，是二-十進制代碼（BCD碼）的一種，5421BCD碼是一種有權碼，有權BCD碼就是四位二進制數中每一位數碼都有確定的位僅值，若把這四位二進制碼按權展開，就可求得該二進制碼所代表的十進制數，

C、
余三碼

D、
格雷碼

正確答案： AB

以下代碼中為無權碼的為     ，
A、
8421BCD碼

B、
5421BCD碼

C、
余三碼

D、
格雷碼

正確答案： CD

以下運算式中符合邏輯運演算法則的是    ，

A、
C·C=C2

B、
1+1=10

C、
0<1

D、
A+1=1

正確答案： D

當邏輯函式有n個變數時，共有      個變數取值組合？
A、
n

B、
2n

C、
n^2
D、
2^n
正確答案： D

邏輯變數的取值１和０可以表示：        ，

A、
開關的閉合、斷開

B、
電位的高、低

C、
真與假

D、
電流的有、無

正確答案： ABCD

在何種輸入情況下，“或非”運算的結果是邏輯0，

A、
全部輸入是0

B、
全部輸入是1

C、
任一輸入為0，其他輸入為1

D、
任一輸入為1

正確答案： BCD   //個人理解即與既是×或就是+

在何種輸入情況下，“與非”運算的結果是邏輯0，

A、
全部輸入是0

B、
任一輸入是0

C、
僅一輸入是0

D、
全部輸入是1

正確答案： D

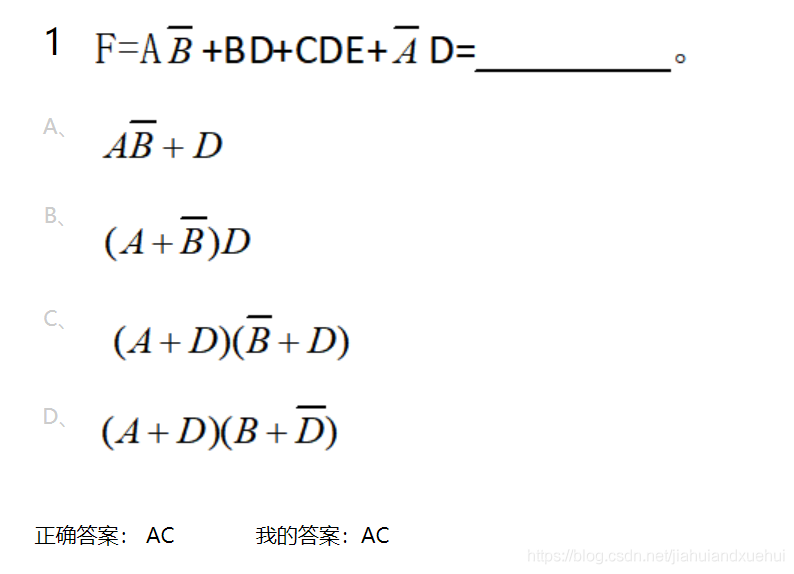

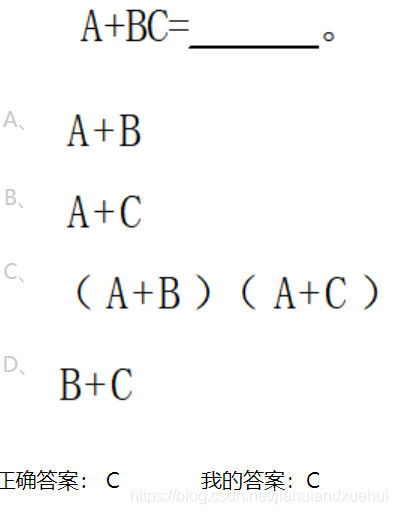

//分配律

詳情請看

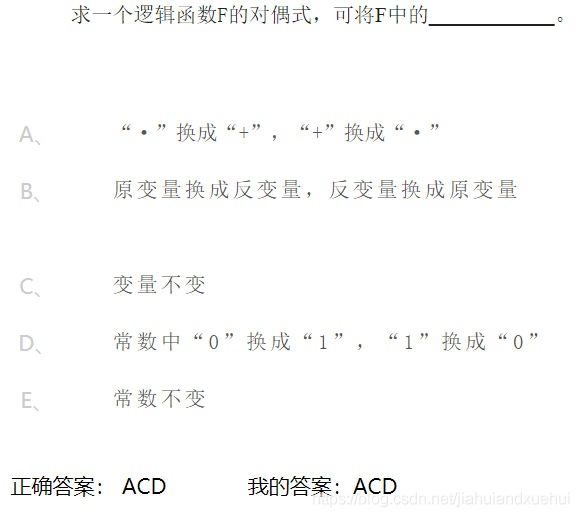

注釋：在邏輯代數中的對偶式：如果將邏輯函式運算式F中所有的“·”變成“+”，“+”變成“·”，“0”變成“1”，“1”變成“0”，并保持原函式中的運算順序不變，則所得到的新的邏輯運算式稱為函式F的對偶式，并記作F'，

注釋：A選項可以用吸收法C可以用卡若回圈圖法

邏輯函式的表示方法中具有唯一性的是       ，

A、
真值表

B、
運算式

C、
邏輯圖

D、
卡諾圖

正確答案： AD

與CT4000系列相對應的國際通用標準型號為    ，
A、
CT74S肖特基系列

B、
CT74LS低功耗肖特基系列

C、
CT74L低功耗系列
D、
CT74H高速系列
正確答案： B

CMOS數字集成電路與TTL數字集成電路相比突出的優點是    ，
A、
微功耗

B、
高速度

C、
高抗干擾能力

D、
電源范圍寬

正確答案： ACD

三極管作為開關使用時，要提高開關速度，可    ，

A、
低飽和深度

B、
增加飽和深度

C、
采用有源泄放回路

D、
采用抗飽和三極管

正確答案： ACD

注釋：TTL電路是晶體管-晶體管邏輯電路的英文縮寫（Transistor-Transistor-Logic ），TTL電路是數字集成電路的一大門類，它采用雙極型工藝制造，具有高速度低功耗和品種多等特點，

邏輯運算式Y=AB可以用     實作，
A、
正或門

B、
正非門

C、
正與門

D、
負或門

正確答案： CD

以下電路中常用于總線應用的有       ，
A、
TSL門

B、
OC門

C、
漏極開路門

D、
CMOS與非門

正確答案： A

以下電路中可以實作“線與”功能的有       ，

A、
與非門

B、
三態輸出門

C、
集電極開路門

D、
漏極開路門

正確答案： CD

三態門輸出高阻狀態時，       是正確的說法，
A、
用電壓表測量指標不動

B、
相當于懸空

C、
電壓不高不低

D、
測量電阻指標不動

正確答案： ABD

在下列觸發器中，有約束條件的是          ，

A、
主從JK F/F

B、
主從D F/F

C、
同步RS F/F

D、
邊沿D F/F

正確答案： C

一個觸發器可記錄一位二進制代碼，它有   個穩態，

A、
1

B、
2

C、
3

D、
4

正確答案： B //一位二進制只有0或一所以為2

存盤8位二進制資訊要   個觸發器，

A、
2

B、
3

C、
4

D、
8

正確答案： D

對于D觸發器，欲使Qn+1=Qn，應使輸入D=    ，

A、
0

B、
1

C、
Q

D、
Q非

正確答案： C

對于JK觸發器，若J=K，則可完成    觸發器的邏輯功能，

A、
SRFF

B、
DFF

C、
TFF

D、
T'FF

正確答案： C //JK觸發器是數字電路觸發器中的一種基本電路單元，JK觸發器具有置0、置1、保持和翻轉功能，在各類集成觸發器中，JK觸發器的功能最為齊全，在實際應用中，它不僅有很強的通用性，而且能靈活地轉換其他型別的觸發器，由JK觸發器可以構成D觸發器和T觸發器

欲使D觸發器按Qn+1=作業，應使輸入D=     ，

A、
0

B、
1

C、
Q

D、
Q非

正確答案： D

下列觸發器中，沒有約束條件的是    ，

A、
基本SR觸發器

B、
主從SR觸發器
C、
同步SR觸發器
D、
邊沿D觸發器

正確答案： D

為實作將JK觸發器轉換為D觸發器，應使       ，

A、
J=D,K=D非

B、
K=D,J=D非

C、
J=K=D

D、
J=K=D非

正確答案： A

邊沿式D觸發器是一種    穩態電路，

A、
無

B、
單

C、
雙

D、
多

正確答案： C

下面這幾道題一定要對比著記憶，或者百度搜搜原理圖這樣記起來比較快

對于T觸發器，若原態Qn=0，欲使新態Qn+1=1，應使輸入T=    ，

A、
0

B、
1

C、
Q

D、
Q非

正確答案： BD

對于T觸發器，若原態Qn=1，欲使新態Qn+1=1，應使輸入T=    ，

A、
0

B、
1

C、
Q

D、
Q非

正確答案： AD

欲使JK觸發器按Qn+1=Qn作業，可使JK觸發器的輸入端      ，

A、
J=K=0

B、
j=Q，k=Q非

C、
j=Q非，k=Q

D、
J=Q,K=0

E、
j=0，k=Q非

正確答案： ABDE

欲使JK觸發器按Qn+1=作業，可使JK觸發器的輸入端     ，

A、
J=K=1

B、
j=Q，k=Q非

C、
j=Q非，k=Q

D、
J=Q,K=1

E、
J=1,K=Q

正確答案： ACDE

欲使JK觸發器按Qn+1=0作業，可使JK觸發器的輸入端     ，

A、
J=K=1

B、
J=Q,K=Q

C、
J=Q,K=1

D、
J=0,K=1

E、
J=K=0

正確答案： BCD

下列觸發器中，克服了空翻現象的有       ，

A、
邊沿D觸發器

B、
主從SR觸發器

C、
同步SR觸發器

D、
主從JK觸發器

正確答案： ABD

描述觸發器的邏輯功能的方法有     ，

A、
狀態轉換真值表

B、
特性方程

C、
狀態轉換圖

D、
狀態轉換卡諾圖

正確答案： ABCD

同步計數器和異步計數器比較，同步計數器的顯著優點是    ，

A、
作業速度高

B、
觸發器利用率高

C、
電路簡單

D、
不受時鐘CP控制

正確答案： A

把一個五進制計數器與一個四進制計數器串聯可得到     進制計數器，

A、
4

B、
5

C、
9

D、
20

正確答案： D

下列邏輯電路中為時序邏輯電路的是    ，

A、
變數譯碼器

B、
加法器

C、
數碼暫存器

D、
資料選擇器

正確答案： C

N個觸發器可以構成最大計數長度（進制數）為       的計數器，

A、
N

B、
2N

C、
N^2

D、
N^2
正確答案： D //舉例說明，如果n等于2，那么可以是4進制，如果n為4，就是16進制

N個觸發器可以構成能寄存    位二進制數碼的暫存器，

A、
N-1

B、
N

C、
N+1

D、
2N

正確答案： B

五個D觸發器構成環形計數器，其計數長度為    ，

A、
5

B、
10

C、
15

D、
32

正確答案： A //環形計數器的話（就是D0=Qn（k-1）），一共有16個狀態，有效計數狀態只有4個，k個D觸發器就有K個計數狀態；

同步時序電路和異步時序電路比較，其差異在于后者    ，

A、
沒有觸發器

B、
沒有統一的時鐘脈沖控制

C、
沒有穩定狀態

D、
輸出只與內部狀態有關

正確答案： B

一位8421BCD碼計數器至少需要    個觸發器，

A、
3

B、
4

C、
5

D、
10

正確答案： B

欲設計0，1，2，3，4，5，6，7這幾個數的計數器，如果設計合理，采用同步二進制計數器，最少應使用     級觸發器，

A、
2

B、
3

C、
4

D、
8

正確答案： B //總共8位=2^3所以最應該使用3級，選B這其實就是八進制

8位移位暫存器，串行輸入時經   個脈沖后，8位數碼全部移入暫存器中，

A、
1

B、
2

C、
4

D、
8

正確答案： D

用二進制異步計數器從0做加法，計到十進制數178，則最少需要    個觸發器，

A、
2

B、
6

C、
7

D、
8

E、
10

正確答案： D//0到178有179位二的八次方256八個觸發器夠了

某電視機水平-垂直掃描發生器需要一個分頻器將31500HZ的脈沖轉換為60HZ的脈沖，欲構成此分頻器至少需要     個觸發器，

A、
10

B、
60

C、
525

D、
31500

正確答案： A //31500除60=525,2^9=512<525所以需要十個最少

填空題

D觸發器是一個具有記憶功能的，具有兩個穩定狀態的資訊存盤器件，是構成多種時序電路的最基本邏輯單元，也是數字邏輯電路中一種重要的單元電路因此，D觸發器在數字系統和計算機中有著廣泛的應用，觸發器具有兩個穩定狀態，即"0"和"1"，在一定的外界信號作用下，可以從一個穩定狀態翻轉到另一個穩定狀態，

數字信號的特點是在      上和     上都是斷續變化的，其高電平和低電平常用       和     來表示，

正確答案：

第一空：
時間

第二空：
幅值

第三空：
1

第四空：
0

分析數字電路的主要工具是         ，數字電路又稱作         ，

正確答案：

第一空：
邏輯代數

第二空：
邏輯電路

常用的BCD碼有      、         、        、        等，常用的可靠性代碼有          、        等，

正確答案：

第一空：
8421BCD碼

第二空：
2421BCD碼

第三空：
5421BCD碼

第四空：
余三碼

第五空：
格雷碼

第六空：
奇偶校驗碼

 邏輯代數又稱為        代數，最基本的邏輯關系有        、        、         三種，常用的幾種匯出的邏輯運算為       、       、         、        、         ，

正確答案：

第一空：
布爾

第二空：
與

第三空：
或

第四空：
非

第五空：
與非

第六空：
或非

第七空：
 與或非

第八空：
 同或

第九空：
異或

邏輯函式的常用表示方法有      、       、          ，

正確答案：

第一空：
邏輯運算式

第二空：
真值表

第三空：
邏輯圖

邏輯代數中與普通代數相似的定律有      、       、        ，摩根定律又稱為         ，

正確答案：

第一空：
交換律

第二空：
分配律

第三空：
結合律

第四空：
反演定律

（*）邏輯代數的三個重要規則是              、            、           ，

正確答案：

第一空：
代入規則

第二空：
對偶規則

第三空：
反演規則

也可以帶入邏輯值計算比如1都是

* 集電極開路門的英文縮寫為     門，作業時必須外加    和    ，

正確答案：

第一空：
OC

第二空：
電源

第三空：
負載

 * OC門稱為        門，多個OC門輸出端并聯到一起可實作    功能，

正確答案：

第一空：
集電極開路門

第二空：
線與

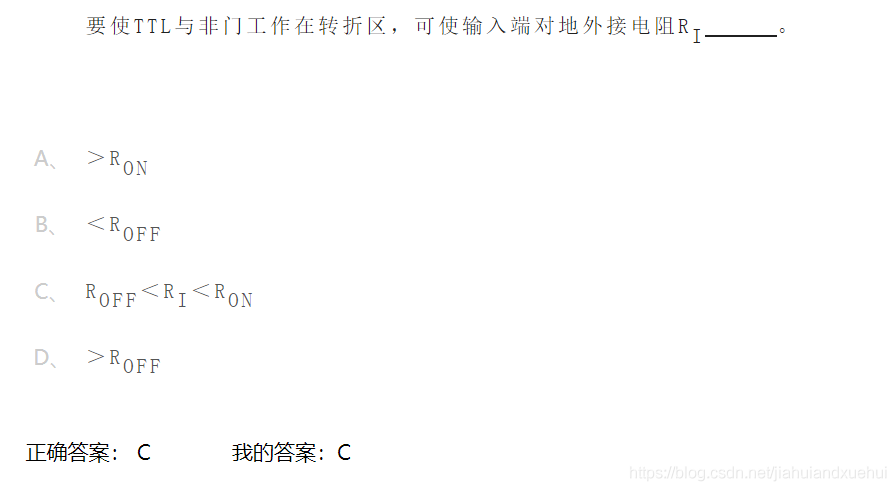

TTL與非門電壓傳輸特性曲線分為    區、    區、    區、    區，

正確答案：

第一空：
飽和區

第二空：
轉折區

第三空：
線性區

第四空：
截止區

* 觸發器有    個穩態，存盤8位二進制資訊要     個觸發器，

正確答案：

第一空：
2

第二空：
8

一個基本SR觸發器在正常作業時，它的約束條件是R非+S非=1，則它不允許輸入S非=   且R非=   的信號，

正確答案：

第一空：
0

第二空：
0

觸發器有兩個互補的輸出端Q、Q非，定義觸發器的1狀態為          ，0狀態為           ，可見觸發器的狀態指的是      端的狀態，

正確答案：

第一空：
Q=1，=0

第二空：
Q=0，=1

第三空：
Q

一個基本SR觸發器在正常作業時，不允許輸入R=S=1的信號，因此它的約束條件是          ，

正確答案：

第一空：
RS=0

在一個CP脈沖作用下，引起觸發器兩次或多次翻轉的現象稱為觸發器的     ，觸發方式為       式或      式的觸發器不會出現這種現象，

正確答案：

第一空：
空翻

第二空：
主從式

第三空：
 邊沿式

暫存器按照功能不同可分為兩類：       暫存器和      暫存器，

正確答案：

第一空：
移位

第二空：
數碼

數字電路按照是否有記憶功能通常可分為兩類：        、       ，

正確答案：

第一空：
組合邏輯電路

第二空：
時序邏輯電路

由四位移位暫存器構成的順序脈沖發生器可產生    個順序脈沖，

正確答案：

第一空：
4

時序邏輯電路按照其觸發器是否有統一的時鐘控制分為   時序電路和     時序電路，

正確答案：

第一空：
同步

第二空：
異步

* 集電極開路門的特點是：允許多個OC門的輸出端              ，實作“線與”的功能，但使用時必須外接          和          ，

正確答案：

第一空：
并聯

第二空：
負載電阻

第三空：
電源

* 由于n位二進制譯碼器的輸出給出了       變數的全部最小項，因而用n變數二進制譯碼器、或門或者與非門就能獲得任何形式輸入變數數為        的組合邏輯函式，

正確答案：

第一空：
n

第二空：
不大于n

單穩態觸發器有      個穩態，施密特觸發器有     個穩態，多諧振蕩器有無     穩態（填有或無），

正確答案：

第一空：
1

第二空：
2

第三空：
無

* 單穩態觸發器有      個穩態，施密特觸發器有     個穩態，多諧振蕩器有無     穩態（填有或無），

正確答案：

第一空：
1

第二空：
2

第三空：
無

常見的脈沖產生電路有             ，常見的脈沖整形電路有           、             ，

正確答案：

第一空：
多諧振蕩器

第二空：
單穩態觸發器

第三空：
施密特觸發器

判斷題：

* 同步時序電路由組合電路和存盤器兩部分組成，（）   答案：√

* 組合電路不含有記憶功能的器件，（）  答案：√

* 時序電路不含有記憶功能的器件，（）   答案：×

* 同步時序電路具有統一的時鐘CP控制，（）  答案：√

* 異步時序電路的各級觸發器型別不同，（）   答案：×

* 環形計數器在每個時鐘脈沖CP作用時，僅有一位觸發器發生狀態更新，（）
答案：×

* 環形計數器如果不作自啟動修改，則總有孤立狀態存在，（） 答案：√

* 計數器的模是指構成計數器的觸發器的個數，（）  答案：×

* 計數器的模是指對出入的計數脈沖的個數，（）  答案：×

* 計數器的模是指構成計數器的觸發器的個數,和輸入的脈沖數沒有關系 （）答案：√

方波的占空比為0.5，（  ）

我的答案：√

 8421碼1001比0001大，（   ）

我的答案：× //8421bcd編碼中，它們的前后位置不一樣，大小就會不同，就你91和19一樣雖然是同樣的兩個數字，大小是不一樣的，所以籠統地說他們誰大誰小是錯誤的

八進制數（17）8比十進制數（16）10小，（  ）

我的答案：√  //

格雷碼具有任何相鄰碼只有一位碼元不同的特性，（  ）

我的答案：√

當8421奇校驗碼在傳送十進制數（8）10時，在校驗位上出現了1時，表明在傳送程序中出現了錯誤，（  ）

我的答案：√//偶數為0奇數為1

占空比的公式為：q = t w / T，則周期T越大占空比q越小，（  ）

我的答案：×//占空比不是周期自己決定的還有t w

在時間和幅度上都斷續變化的信號是數字信號，語音信號不是數字信號，（  ）

我的答案：√

邏輯變數的取值，１比０大，（  ）

我的答案：×

上面這道判斷題最快速的方法是代數邏輯數值比如A=1，B=1能快速得出答案

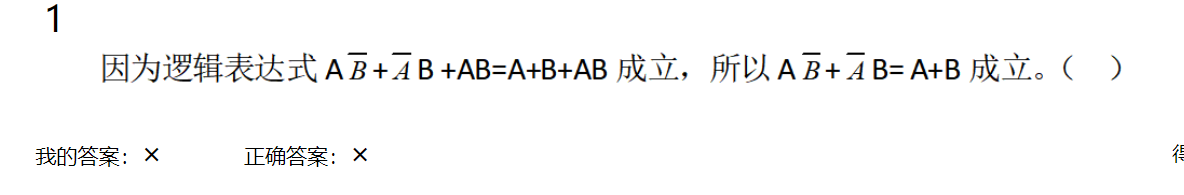

因為邏輯運算式A+B+AB=A+B成立，所以AB=0成立，（  ）

我的答案：×

答案：× 這些概念上面給出的另一篇文章的鏈接里面都有就不一一解釋

邏輯函式兩次求反則還原，邏輯函式的對偶式再作對偶變換也還原為它本身，（  ）

我的答案：√

若兩個函式具有不同的真值表，則兩個邏輯函式必然不相等，（  ）

我的答案：√

異或函式與同或函式在邏輯上互為反函式，（  ）

我的答案：√

TTL OC門（集電極開路門）的輸出端可以直接相連，實作線與，（  ）

我的答案：√

CMOS OD門（漏極開路門）的輸出端可以直接相連，實作線與，（  ）

我的答案：√

一般TTL門電路的輸出端可以直接相連，實作線與，（   ）

我的答案：×

TTL集電極開路門輸出為１時由外接電源和電阻提供輸出電流，（   ）

我的答案：√

三態門的三種狀態分別為：高電平、低電平、不高不低的電壓，（   ）

我的答案：×  //三種狀態：高電平，低電平，高阻態（就是高阻抗（電阻很大，相當于開路））

CMOS或非門與TTL或非門的邏輯功能完全相同，（  ）

我的答案：√

兩輸入端四與非門器件74LS00與7400的邏輯功能完全相同，（   ）

我的答案：√

普通的邏輯門電路的輸出端不可以并聯在一起，否則可能會損壞器件，（   ）

我的答案：√

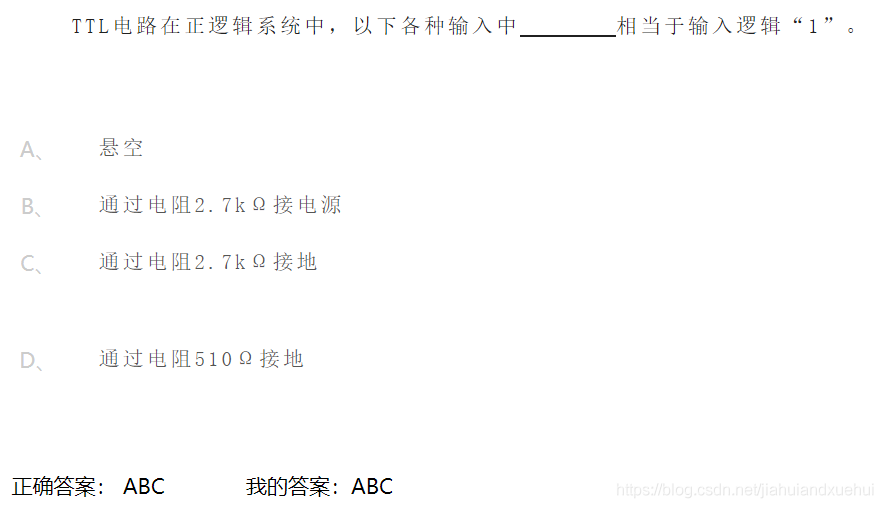

當TTL與非門的輸入端懸空時相當于輸入為邏輯1，（    ）

我的答案：√

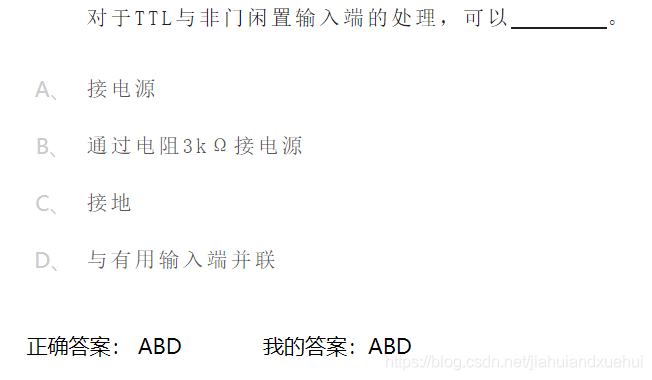

TTL與非門的多余輸入端可以接固定高電平，（    ）

我的答案：√

D觸發器的特性方程為Qn+1=D，與Qn無關，所以它沒有記憶功能，（  ）

我的答案：×

SR觸發器的約束條件RS=0表示不允許出現R=S=1的輸入，（  ）

我的答案：√

同步觸發器存在空翻現象，而邊沿觸發器和主從觸發器克服了空翻，（  ）

我的答案：√

主從JK觸發器、邊沿JK觸發器和同步JK觸發器的邏輯功能完全相同，（  ）

我的答案：√

若要實作一個可暫停的一位二進制計數器，控制信號A=0計數，A=1保持，可選用T觸發器，且令T=A，（  ）

我的答案：×

由兩個TTL或非門構成的基本RS觸發器，當R=S=0時，觸發器的狀態為不定，（    ）

我的答案：×

對邊沿JK觸發器，在CP為高電平期間，當J=K=1時，狀態會翻轉一次，（  ）

我的答案：×

同步時序電路由組合電路和存盤器兩部分組成，（   ）

我的答案：√

組合電路不含有記憶功能的器件，（   ）

我的答案：√

時序電路不含有記憶功能的器件，（  ）

我的答案：√

異步時序電路的各級觸發器型別不同，（   ）

我的答案：×

環形計數器在每個時鐘脈沖CP作用時，僅有一位觸發器發生狀態更新，（  ）

我的答案：×

環形計數器如果不作自啟動修改，則總有孤立狀態存在，（  ）

我的答案：√

計數器的模是指構成計數器的觸發器的個數，（  ）

我的答案：×  //計數器的模是指計數器輸出的狀態數目,和輸入的脈沖數沒有關系

計數器的模是指對輸入的計數脈沖的個數，（  ）

我的答案：×

D觸發器的特征方程Qn+1=D，而與Qn無關，所以，D觸發器不是時序電路，（  ）

我的答案：×

在同步時序電路的設計中，若最簡狀態表中的狀態數為2^N，而又是用N級觸發器來實作其電路，則不需檢查電路的自啟動性，（  ）

我的答案：√

把一個5進制計數器與一個10進制計數器串聯可得到15進制計數器，（ ）

我的答案：×

同步二進制計數器的電路比異步二進制計數器復雜，所以實際應用中較少使用同步二進制計數器，（  ）

我的答案：×
