RT-Thread Studio配置IIC驅動OLED
1.前言說明
1.1本章內容
本章通過RT-Thread Studio使用模擬IIC介面移植ssd1306軟體包，驅動OLED模塊
1.2開發板

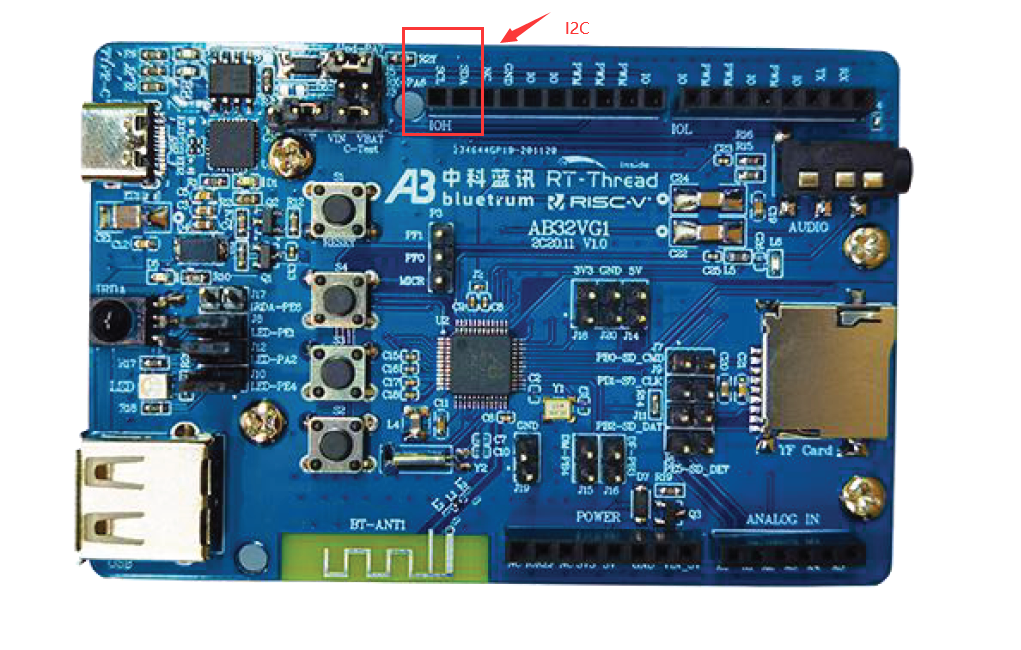

使用開發板IO口使用軟體IIC連接OLED
1.3開發軟體
編譯平臺：RT-Thread Studio： 安裝鏈接
下載平臺：Downloader: 安裝鏈接
2.步驟說明
2.1 新建工程

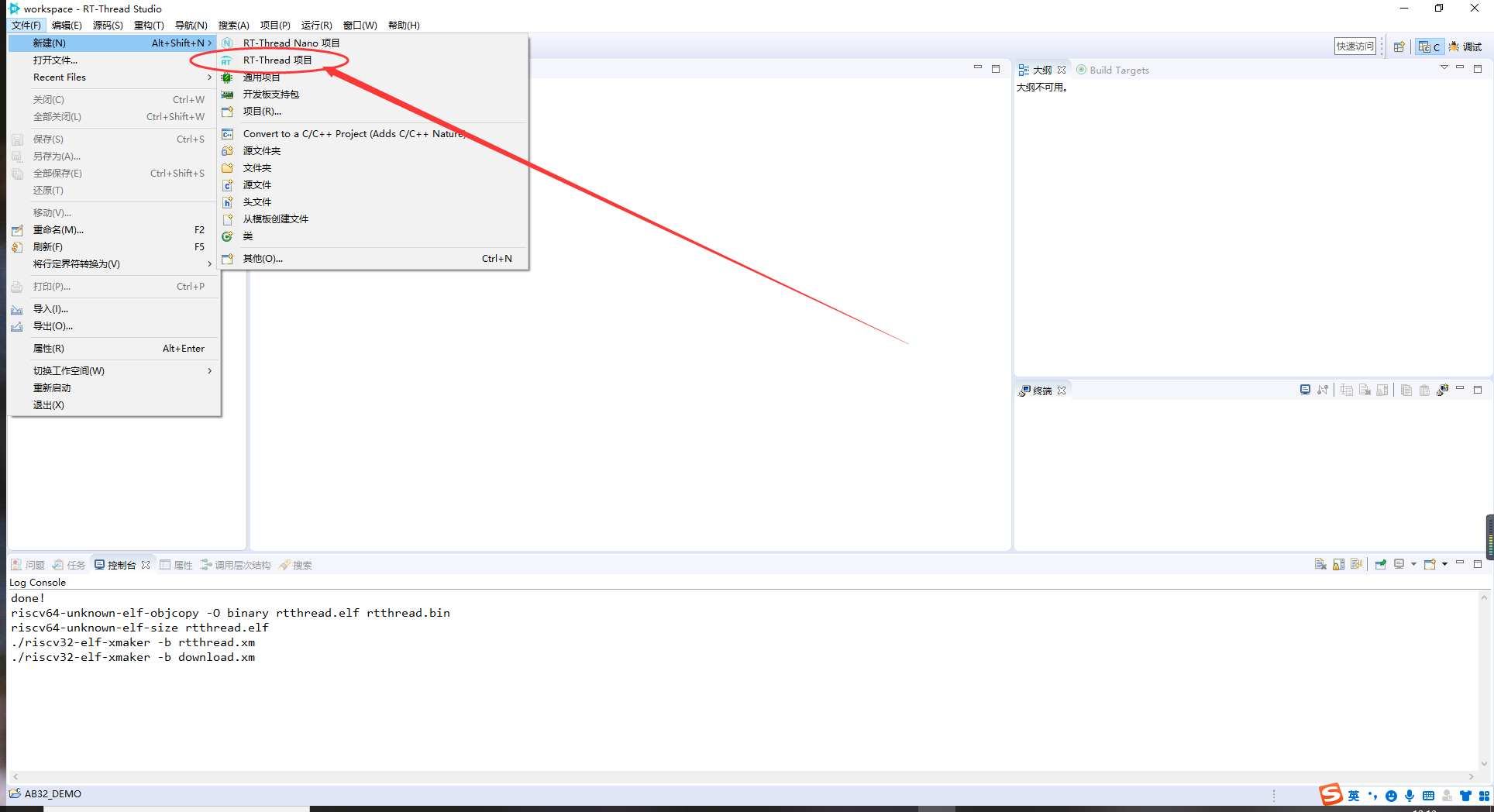

點擊 檔案-> 新建-> RT-Thread專案控制元件

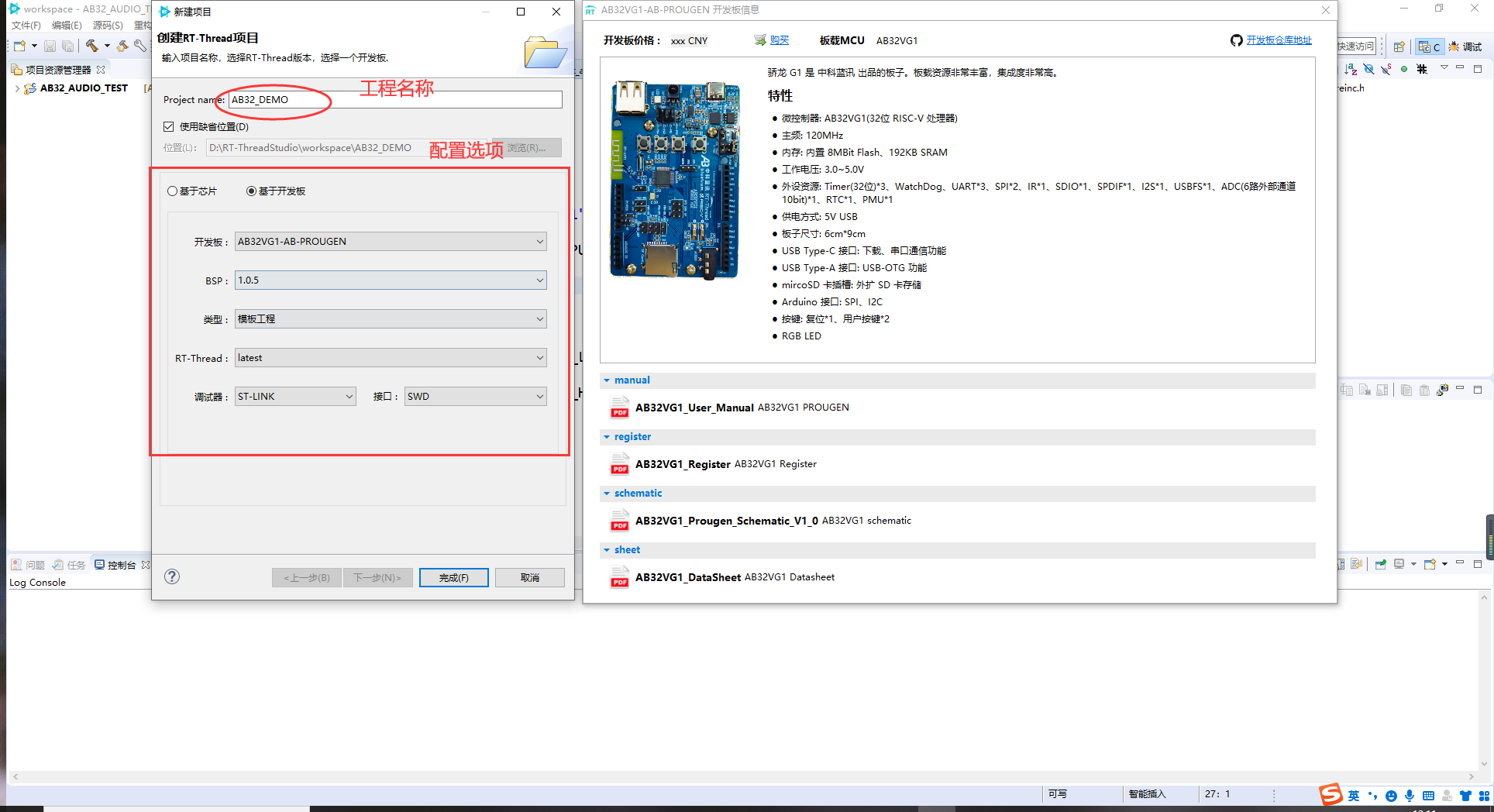

選擇基于開發板的專案，填寫工程名字，選擇我們使用到的開發板（AB32VG1），除錯器我們隨便選，下載方式不是通過此處下載

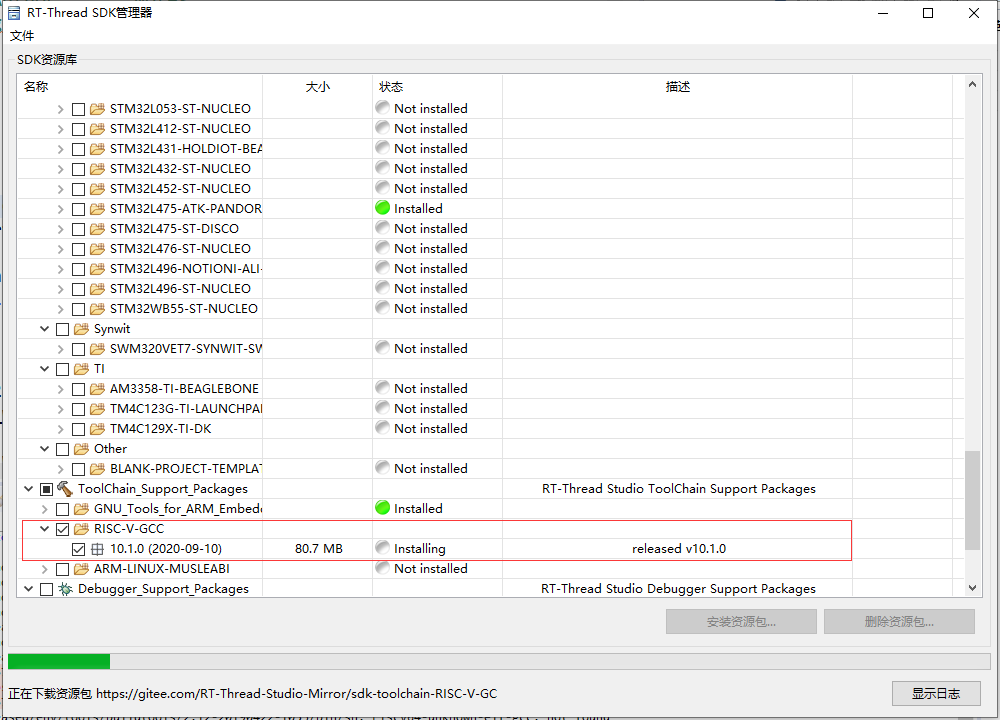

注意：如果第一次使用RISC-V芯片需要安裝工具鏈，在SDK管理器中下載工具鏈

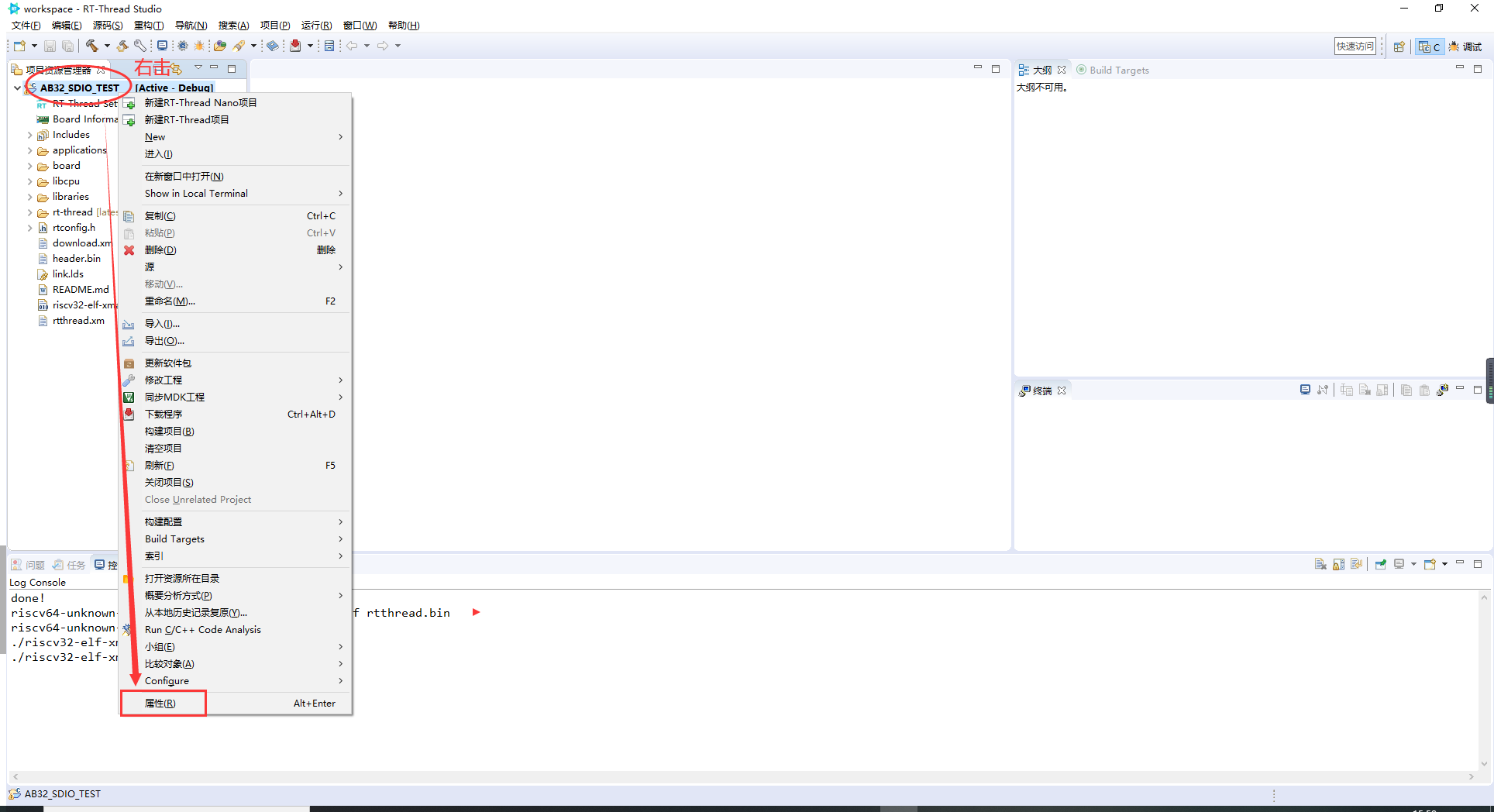

然右擊專案名稱，進入屬性

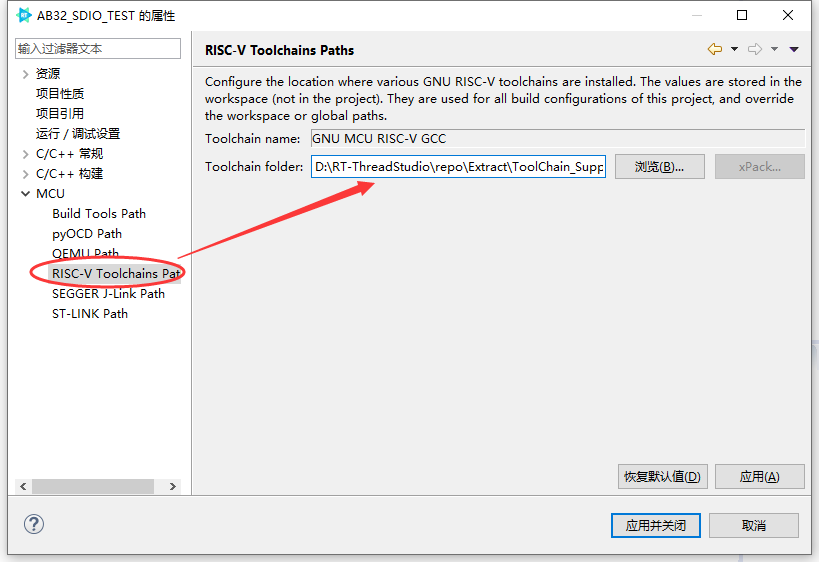

找到MCU->RISC-V ToolchainsPat ，配置Tool的環境，在軟體安裝位置下面的路徑中
軟體安裝位置\RT-ThreadStudio\repo\Extract\ToolChain_Support_Packages\RISC-V\RISC-V-GCC\10.1.0\bin

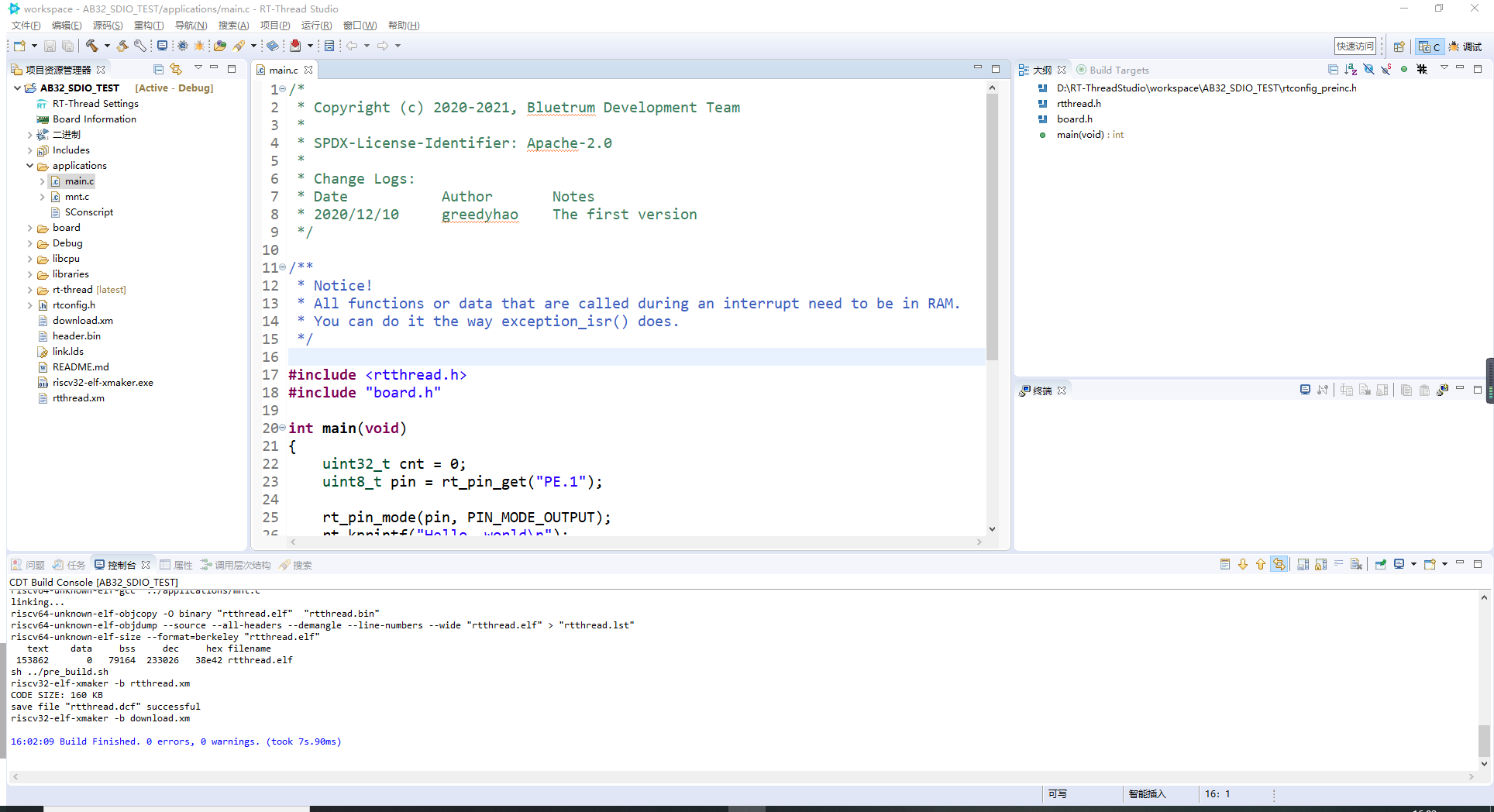

工程新建后左邊的專案資源管理器會顯示我們的工程，我們把他展開，點擊小錘子圖示編譯一下，編譯結果如下
編譯無報錯，新建工程完成了！
2.2 配置IIC移植SSD組件

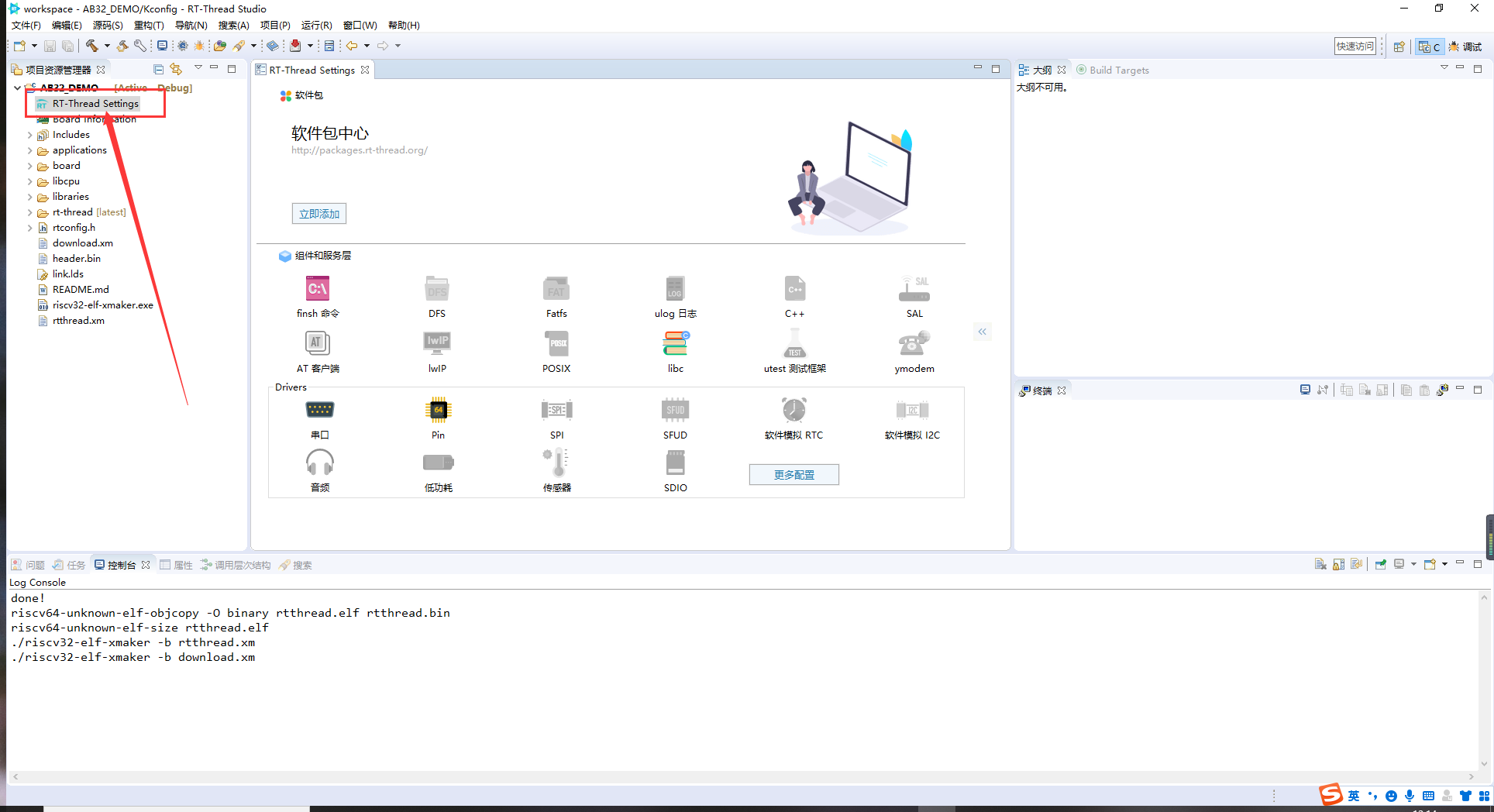

點擊RT-Thread Setting

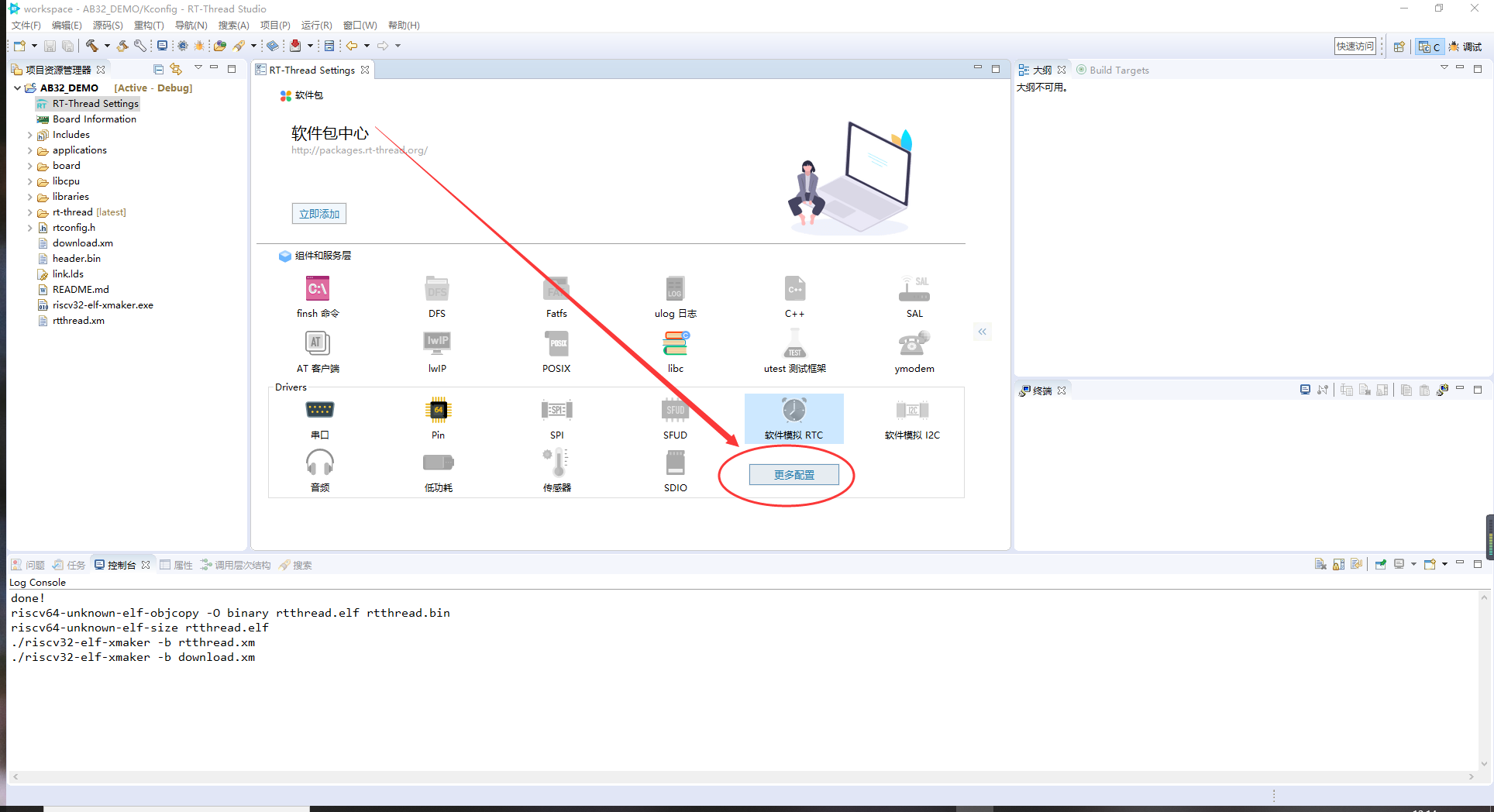

選擇更多配置

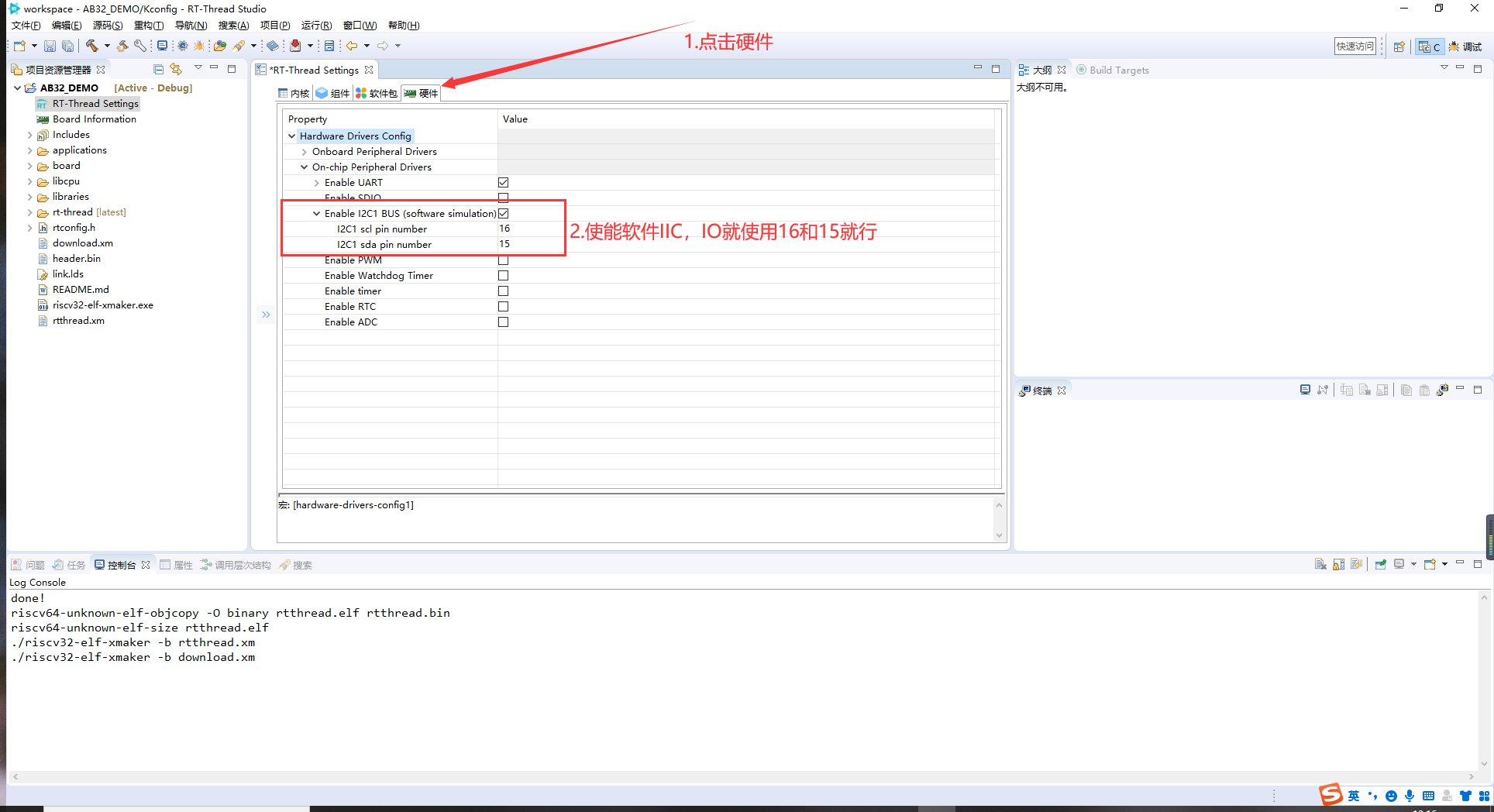

點擊硬體，展開后選擇使能軟體IIC

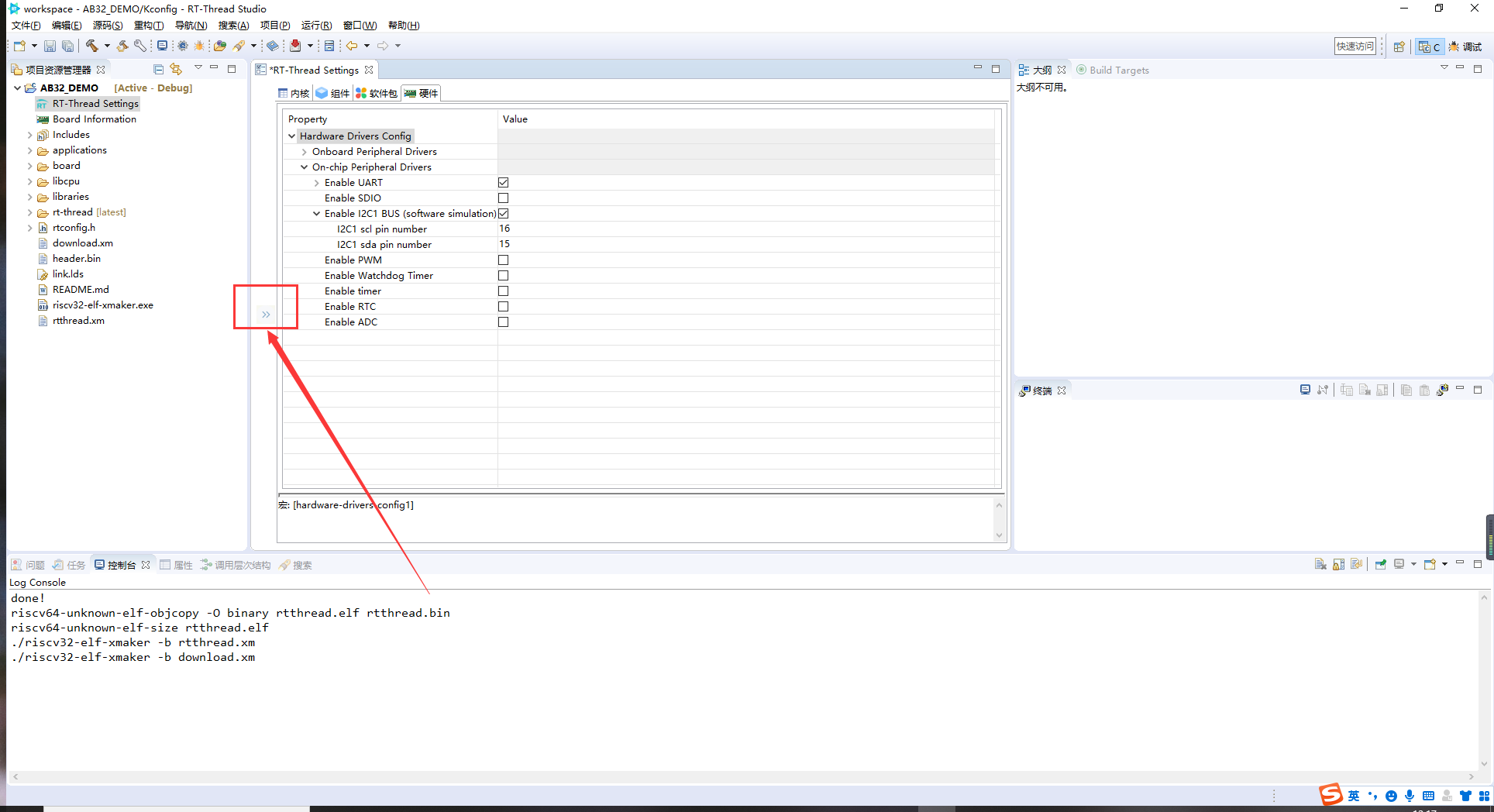

回到圖形化初始界面

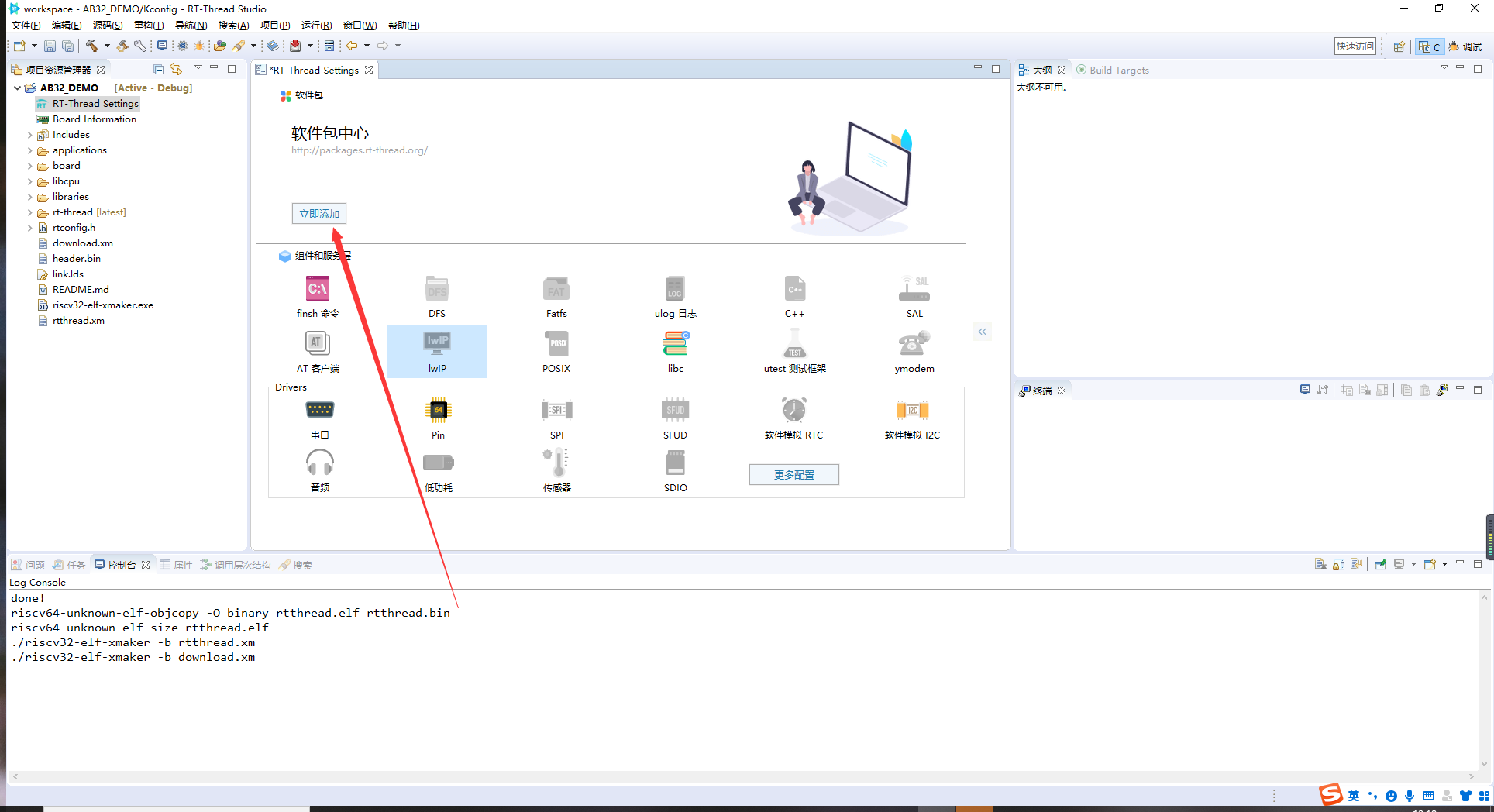

點擊添加軟體包
搜索ssd1306并添加ssd1306軟體包

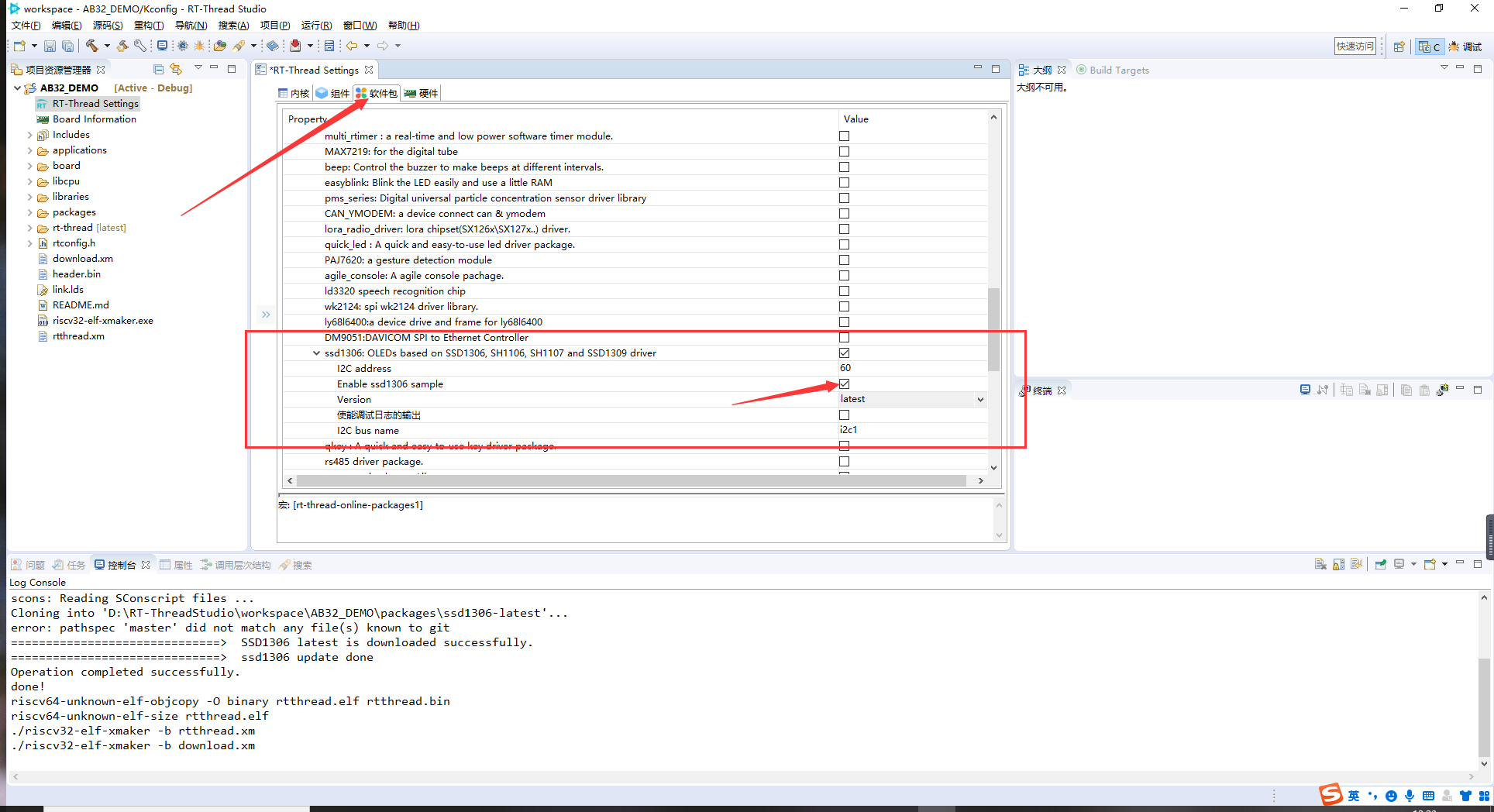

回到更多配置->軟體包，找到SSD1306軟體包，選中使能SSD實體

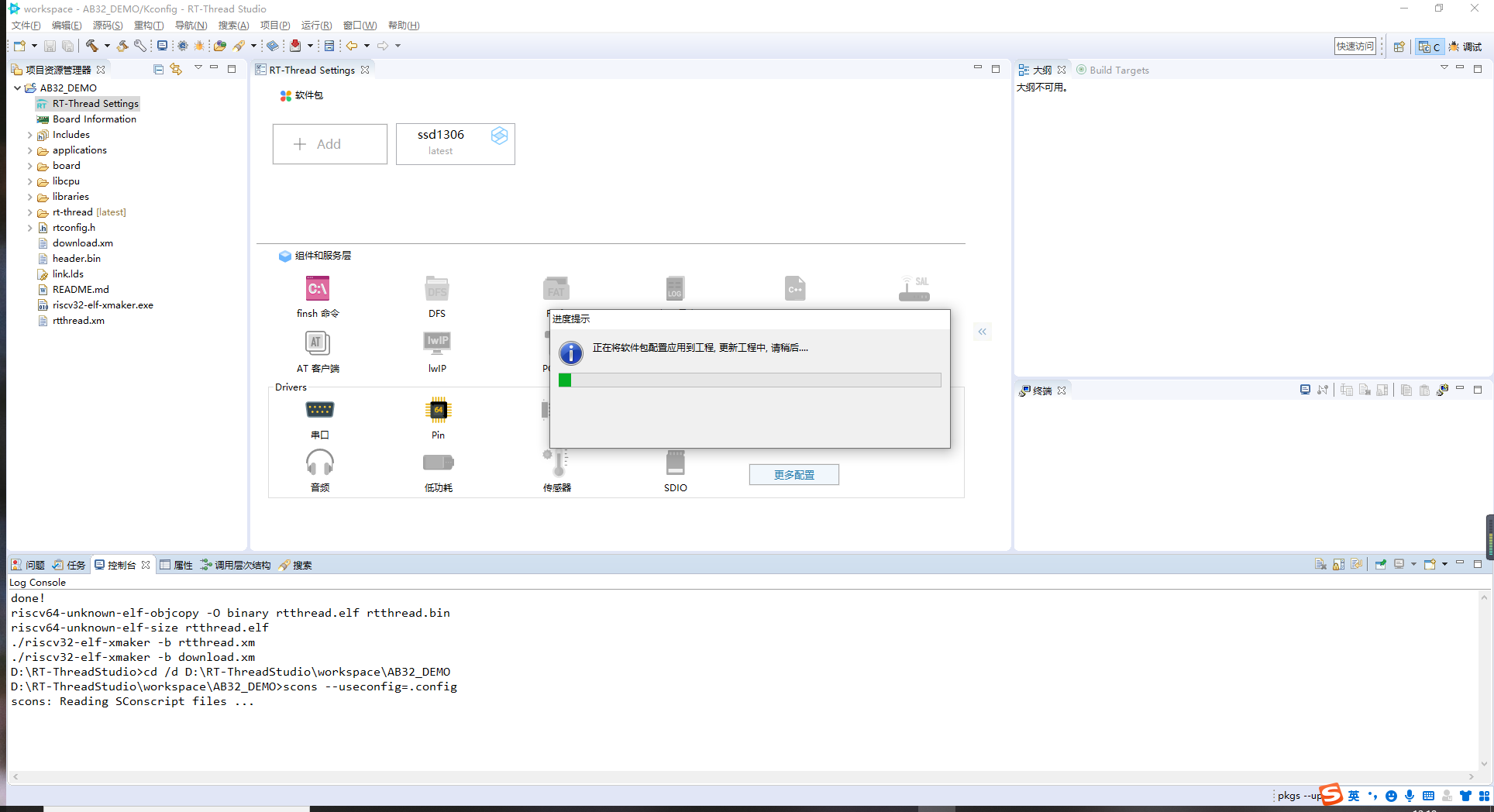

Ctrl + S保存，RT-Thread會自動生成代碼

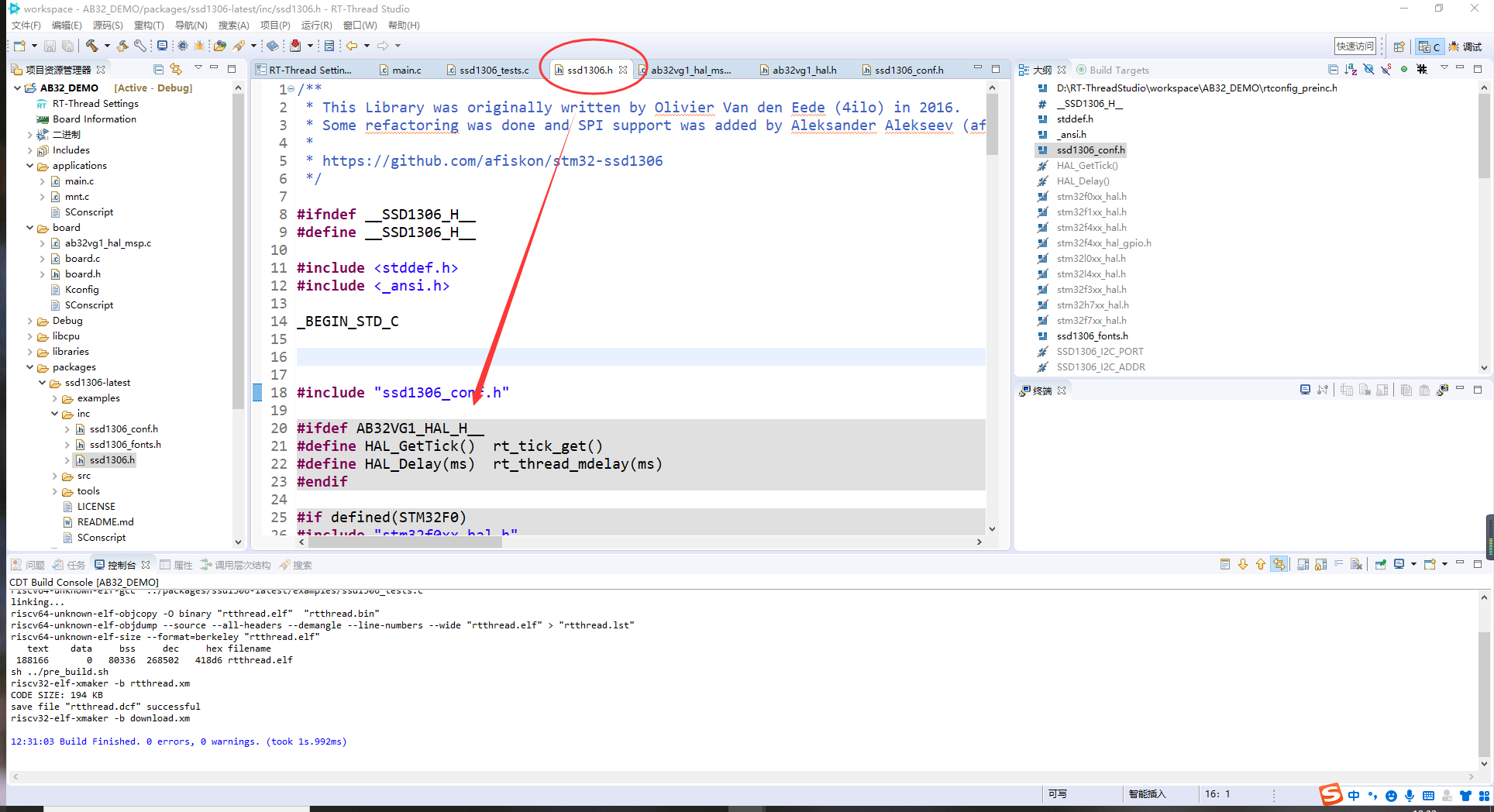

生成之后，我們回到工程檔案，找到ssd1306.h檔案，頭部添加如下代碼
#ifdef AB32VG1_HAL_H__
#define HAL_GetTick() rt_tick_get()
#define HAL_Delay(ms) rt_thread_mdelay(ms)
#endif

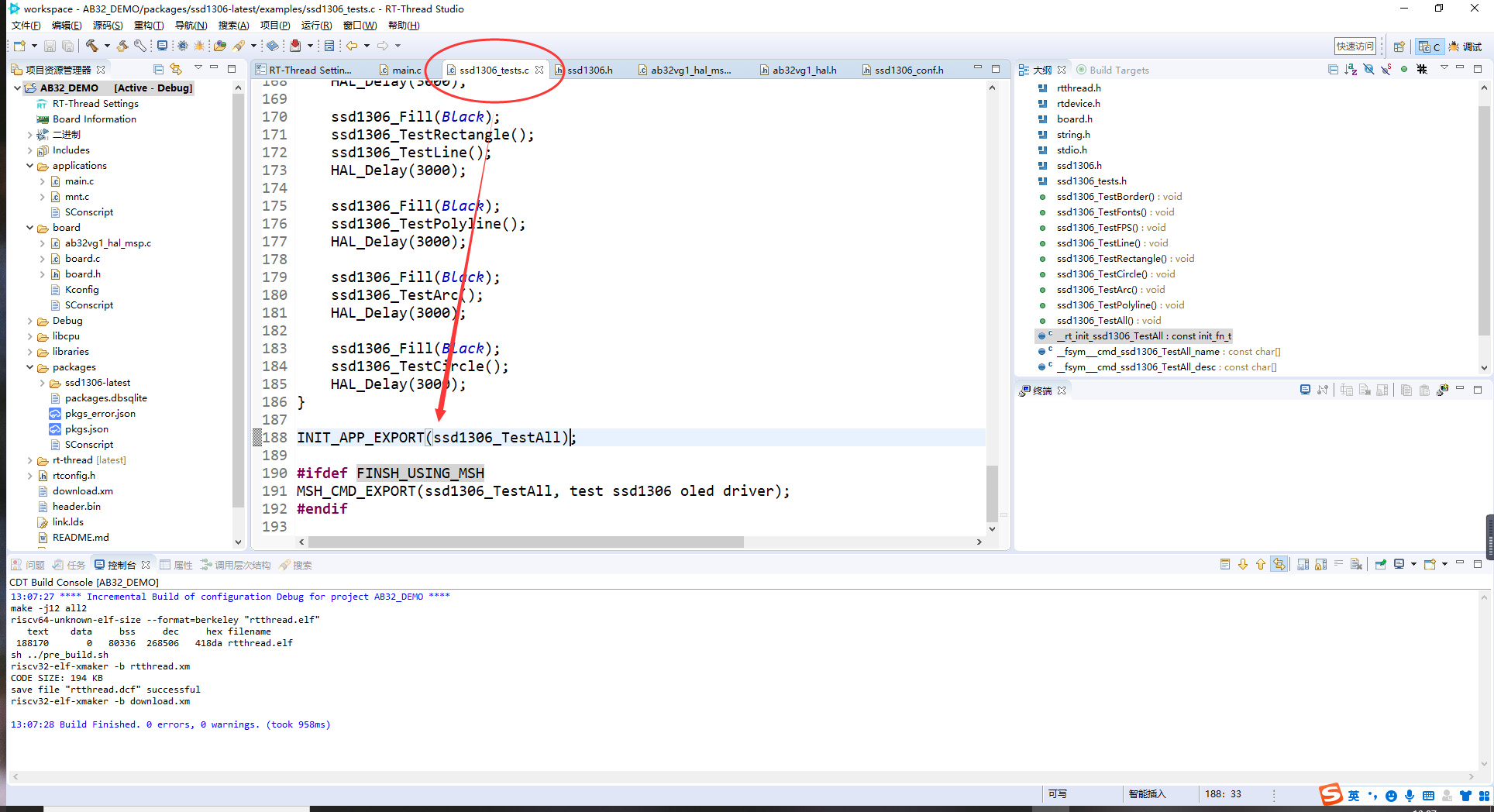

在示例代碼最下方添加如下，代碼，將示例例程直接添加到運行程式程式化階段（我懶得通過命令列啟動了）
INIT_APP_EXPORT(ssd1306_TestAll);
編譯無報錯
3.代碼驗證

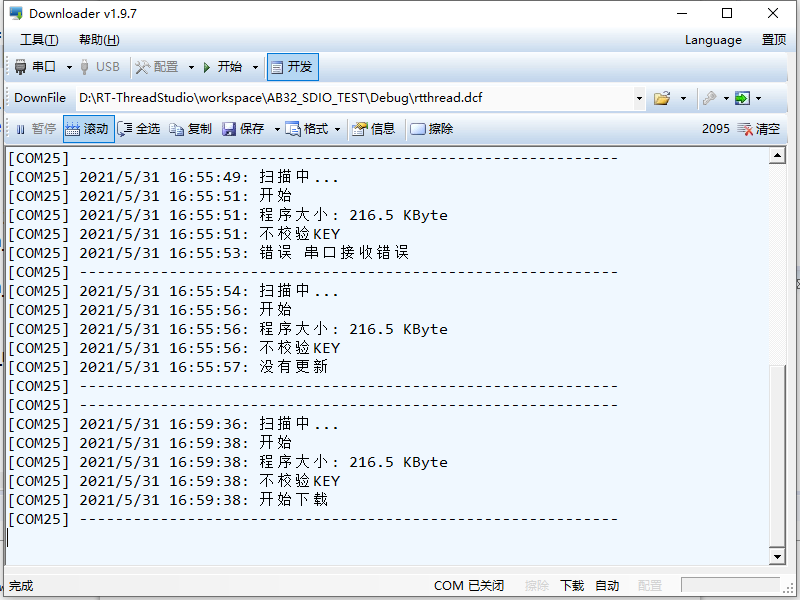

編譯完成，打開Downloaded下載器，通過download下載生成的.dcf檔案（第一次使用前需要先安裝串口驅動），掃描串口，點擊開始后，按一下板子上復位按鍵下載程式

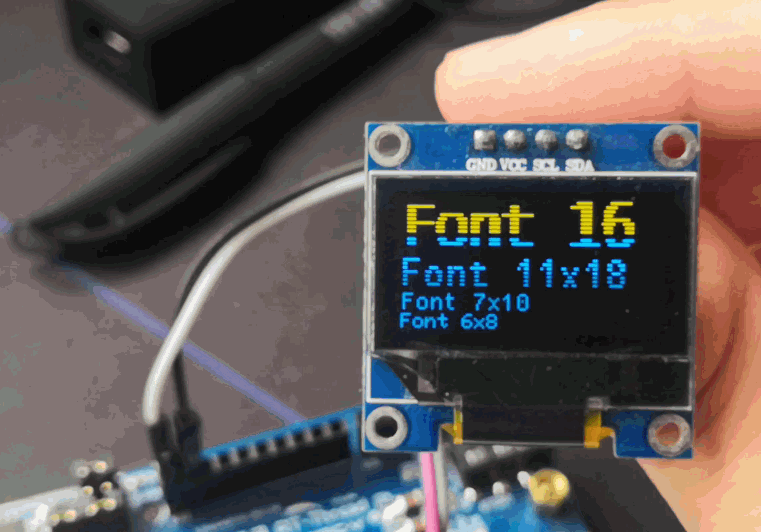

程式下載完成，就可以看到實驗現象
4.章節總結
本章節我們使用RTT Studio配置模擬iic，使用ssd1306軟體包，移植驅動oled只需要幾個步驟，作業效率極大提高
