前言
平日里用linux時常常出現上不了網的情況，每到這時都得排錯，根據網上文章重新配置，對原理一知半解，極其沒有效率，通過研究明白原理后就再也不擔心這種問題了，
nat 模式作業原理
VMWare的NAT上網方法是它會在主機和虛擬機之間用軟體偽造出一塊網卡，這塊網卡和虛擬機的ip處于一個地址段，同時，在這塊網卡和主機的網路介面（這個介面可以是主機模擬的網卡VMware Network Adapter VMnet8來進行主機-虛擬機的通信，也可以是真實網卡來進行對外網的通信）之間進行NAT，虛擬機發出的每一塊資料包都會經過虛擬網卡，然后NAT，根據nat后的地址進行上網，

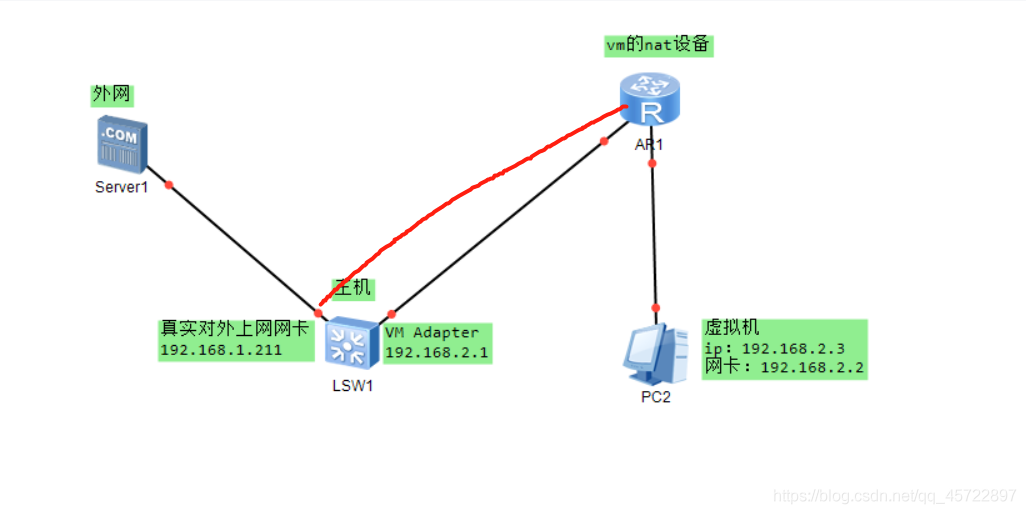

如下是nat模式上網的簡易拓撲圖，技術有限，圖示不要太在意，
圖中設備分析：

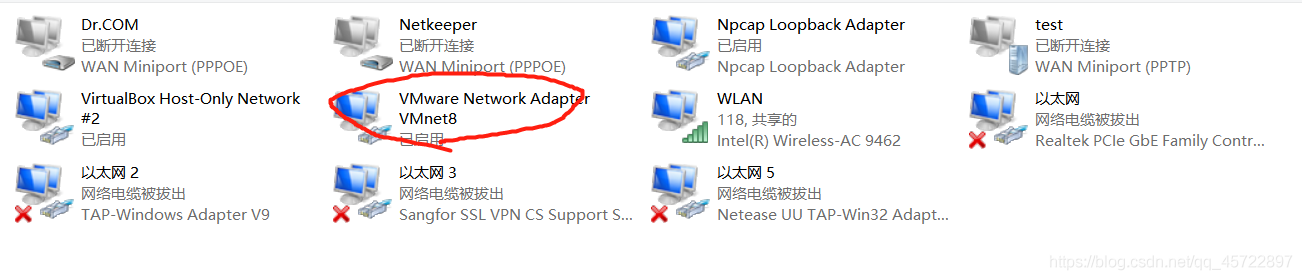

1.VM Adapter，是主機虛擬出來與虛擬機聯通的，如果只是虛擬機聯外網，則不通過它，下圖就是該設備
2.vm的nat設備，顧名思義是vmware做出來用來做nat轉換的
nat設備有兩塊網卡，一個是真機的物理網卡192.168.1.211，另一個是虛擬網卡192.168.2.2
nat會對源ip進行轉換，也為目的ip進行轉換，會創建nat表，

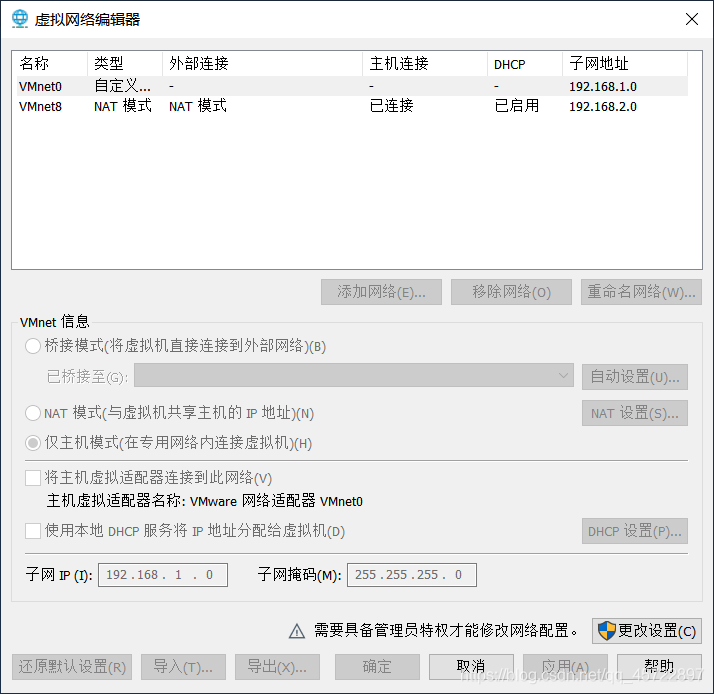

如下：虛擬網路編輯器的位置就是nat設備設定的位置
虛擬機上網流程：
1.當虛擬機需要訪問外網時，流量到達網關192.168.2.2，nat設備會將目的IP修改為真機對外上網網卡192.168.1.211，然后通過對外網卡上網，
2.當虛擬機與真機互動時，虛擬機將流量轉發至網關192.168.1.2，nat設備會將目的地址修改為VM Adapter：192.168.128.1，從而實作和真機的互動，
注：配置虛擬機的nat模式，只要按照如上思路配置各個位置的ip即可完成連通，如果出現ping baidu.com不通的情況，就是dns的問題
在 /etc/resolv.conf目錄下添加
nameserver 8.8.8.8
nameserver 8.8.4.4
即可，
具體配置方式
以下是根據以上nat上網流程分析得出的各個地方的配置，上邊不看也可以直接按照這個配置來實作上網，
VM Adapter處：
vm的nat設備處：

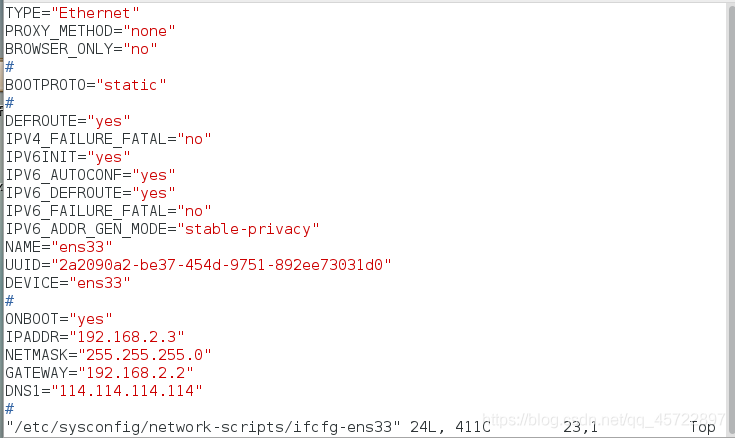

同時需要把nat中配置的網卡ip同步到虛擬機中
service natwork restart 重啟網路即可使用！
#我是菜狗，如果有什么錯誤或問題歡迎私聊評論指正！
