TWEN-ASR ONE 語音識別系列教程（1）—運行第一個程式
提示：作者使用 TWEN-ASR ONE V1.0開發板進行開發學習，
文章目錄
- 前言
- 一、TWEN-ASR開發板介紹
- 二、程式撰寫、下載、除錯
- 三、運行測驗
- 四、總結
前言
????語音識別這個詞，相信大家都不陌生，現在流行的智能音箱基本都有語音識別功能，如Alex、小愛音箱、天貓精靈、小度音箱等等，市面上語音識別的模塊也很多，主要分為兩大類在線語音識別和離線語音識別，前面提到的智能音箱，需要在線才有靈魂，智能音箱可以控制家電，而控制的家電的產品都需要進入相應的生態圈，對于開發者而言，也許會跟我遇到這樣的問題：
????（1）喚醒詞不能更改；
????（2）離線控制功能受限；
????（3）只能按照智能音箱廠商協議進行產品，
????然而有這么一個芯片，可以任意修改喚醒詞，可以離線語音識別控制，可以快速撰寫程式，這個芯片就是TWEN-ASR，本篇文章將使用TWEN ASR ONE V1.0開發板，進行語音識別和控制測驗，主要內容有：
- TWEN-ASR開發板介紹；
- 程式撰寫、下載、除錯；
- TWEN-ASR運行測驗，
一、TWEN-ASR開發板介紹

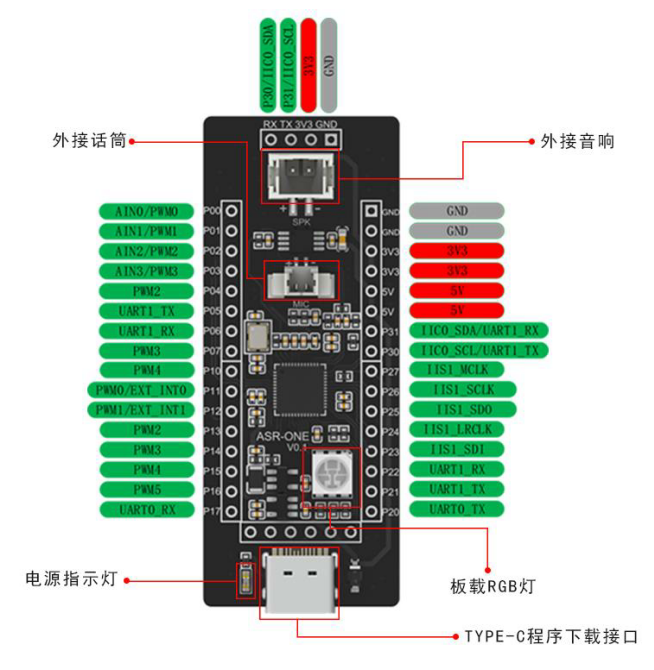

????開發板板載一顆 RGB 燈，引出 26 個 IO，外接喇叭和麥克風，用于快速驗證語音產品功能，芯片內置腦神經網路處理器 BNPU，支持 200 條命令詞以內的本地語音識別，內置 CPU核和高性能低功耗 Audio Codec 模塊，集成多路 UART、IIC、SPI、PWM、GPIO 等外圍控制介面，可以開發各類高性價比單芯片智能語音產品方案[1]，

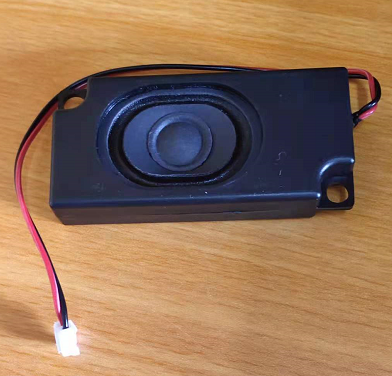

????TWEN-ASR ONE 資源豐富，個人覺得可惜的是沒有復位按鍵，除了主板還有麥克風、揚聲器，如下圖1.2,1.3所示，

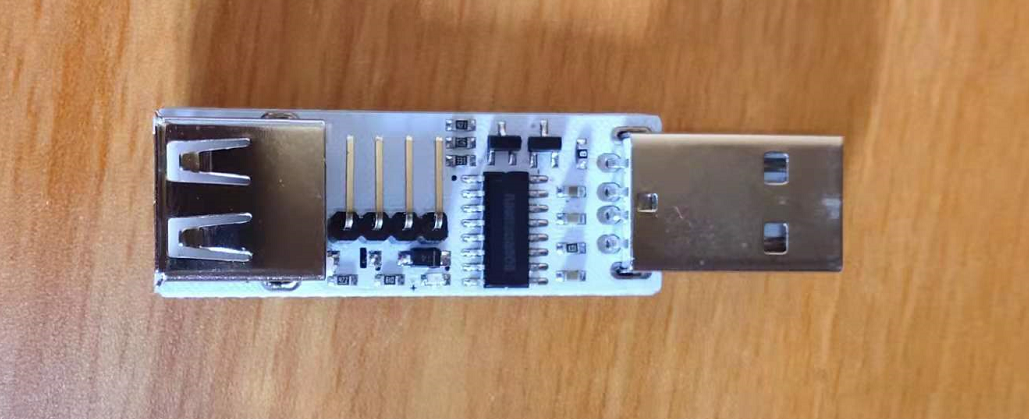

還有下載程式需要用到的下載器，如下圖1.4所示，
二、程式撰寫、下載、除錯

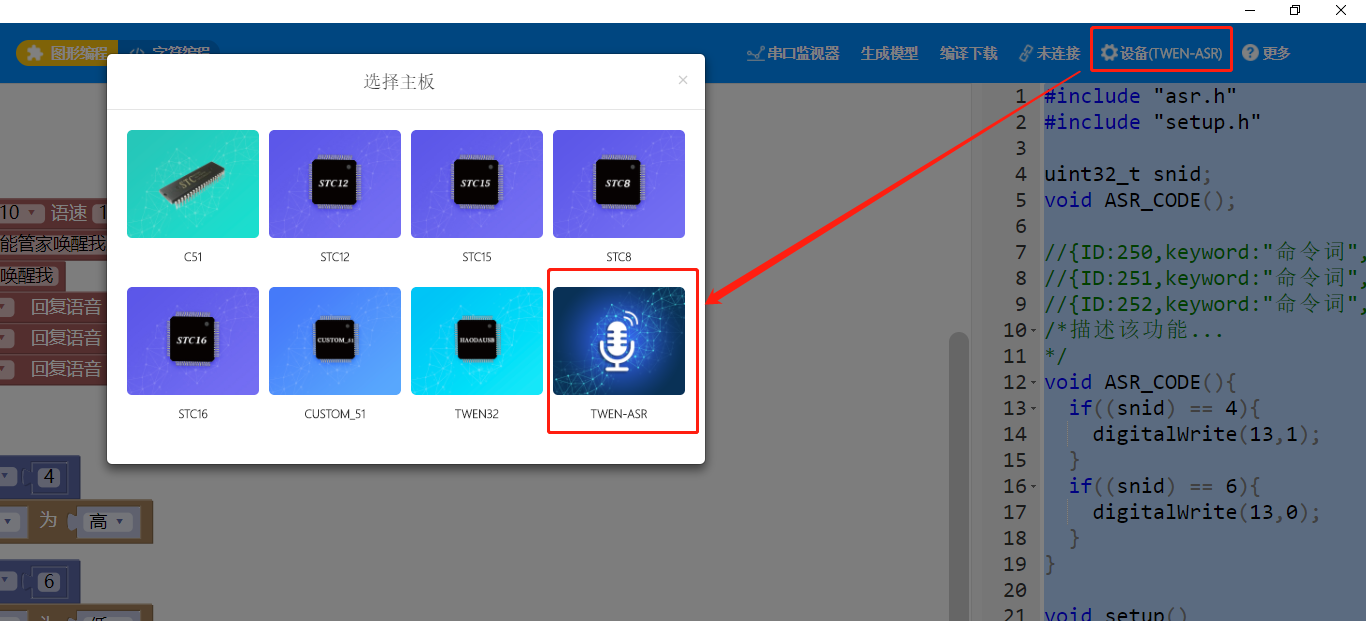

????（1）安裝天問Block軟體， 天問Block開發軟體主推影像化編程，當然也可以進行字符編程，其中，天問Block下載網址，安裝完成后，編程選擇設備為TWEN-ASR，如下圖所示，
????（2）程式撰寫， 首先打開范例代碼1.第一個云因識別程式.hd，默認是圖形化編程，

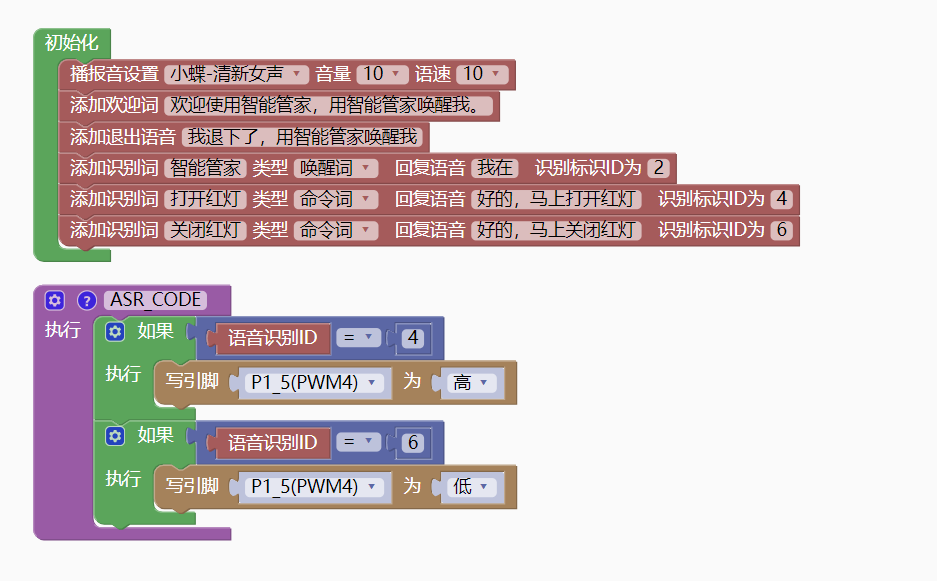

- 圖形代碼
從代碼我們可以看出，程式分兩塊，一塊是初始化，另一塊是ASR_CODE，初始化程式是上電時運行一次，而ASR_CODE是回圈運行，
初始化程序：
???? 1、 播報音設定， 可以設定不同的男聲、女生，選擇還是很多的，設定時，還可以聽到聲音，有點像手機換鈴聲，點擊鈴聲就會播放鈴聲的聲音，音量和語速根據自己的喜好選擇即可，
???? 2、 添加歡迎詞設定， 歡迎詞是上電的時候會播報，
???? 3、 添加退出語音設定， 一段時間沒有語音操作后，模塊會播報退出語音，然后需要喚醒詞喚醒，
???? 4、 添加識別詞（喚醒詞）， 喚醒詞是喚醒模塊作業的識別詞，
???? 5、 添加識別詞（命令詞）， 命令詞是需要喚醒后作業的識別詞，
- 字符代碼
與前面的圖形化編程代碼對應如下：
#include "asr.h"
#include "setup.h"
uint32_t snid;
void ASR_CODE();
//{ID:250,keyword:"命令詞",ASR:"最大音量",ASRTO:"音量調整到最大"}
//{ID:251,keyword:"命令詞",ASR:"中等音量",ASRTO:"音量調整到中等"}
//{ID:252,keyword:"命令詞",ASR:"最小音量",ASRTO:"音量調整到最小"}
/*描述該功能...
*/
void ASR_CODE(){
if((snid) == 4){
digitalWrite(13,1);
}
if((snid) == 6){
digitalWrite(13,0);
}
}
void setup()
{
//{speak:小蝶-清新女聲,vol:10,speed:10}
//{playid:10001,voice:歡迎使用智能管家，用智能管家喚醒我，}
//{playid:10002,voice:我退下了，用智能管家喚醒我}
//{ID:2,keyword:"喚醒詞",ASR:"智能管家",ASRTO:"我在"}
//{ID:4,keyword:"命令詞",ASR:"打開紅燈",ASRTO:"好的，馬上打開紅燈"}
//{ID:6,keyword:"命令詞",ASR:"關閉紅燈",ASRTO:"好的，馬上關閉紅燈"}
}

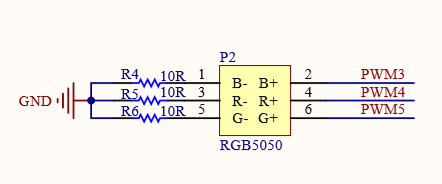

程式實作的功能是語音識別到打開紅燈會打開紅燈，識別到關閉紅燈會關閉紅燈， RGB電路如下：
在程式中，PWM4（Pin13）高低電平就是控制紅燈的亮滅，

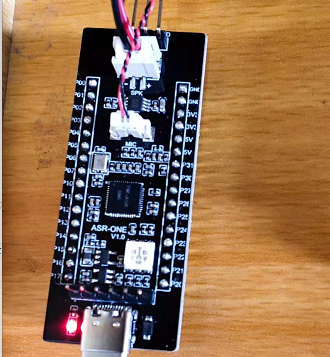

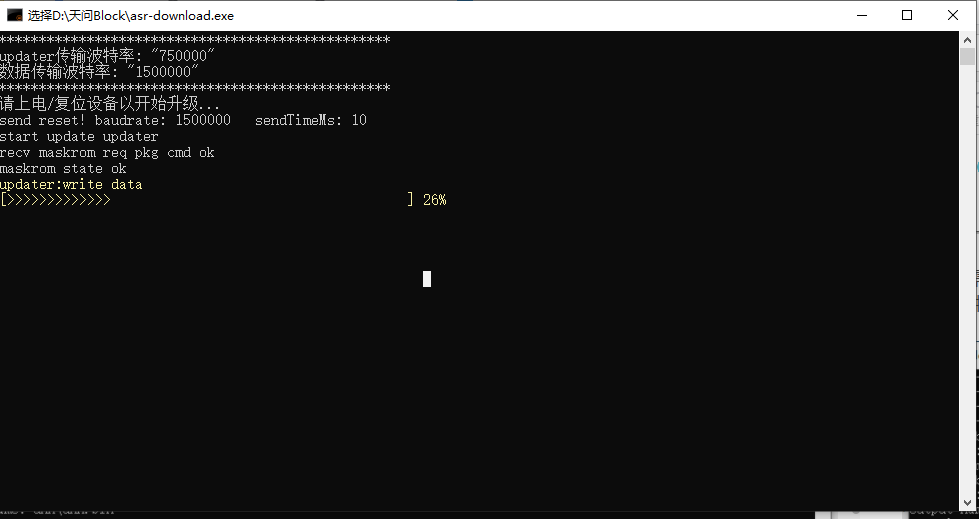

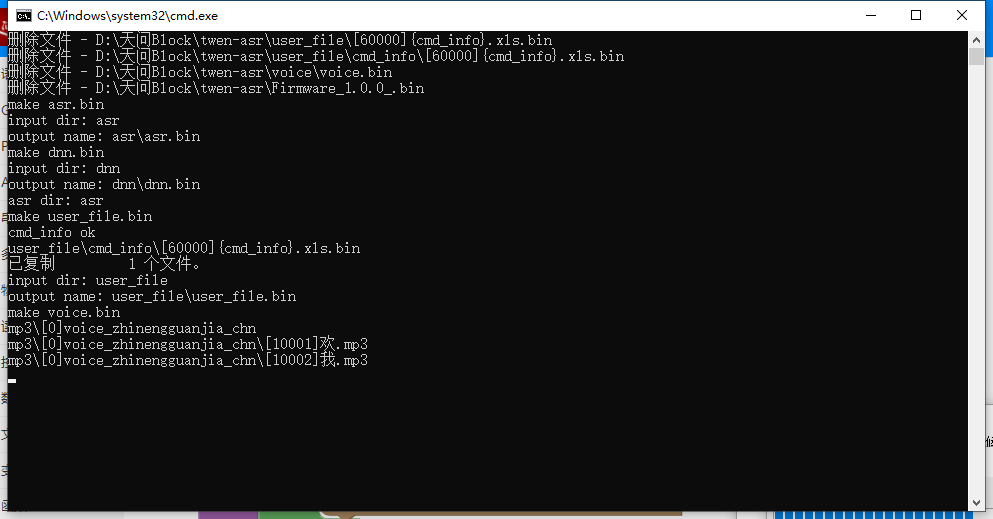

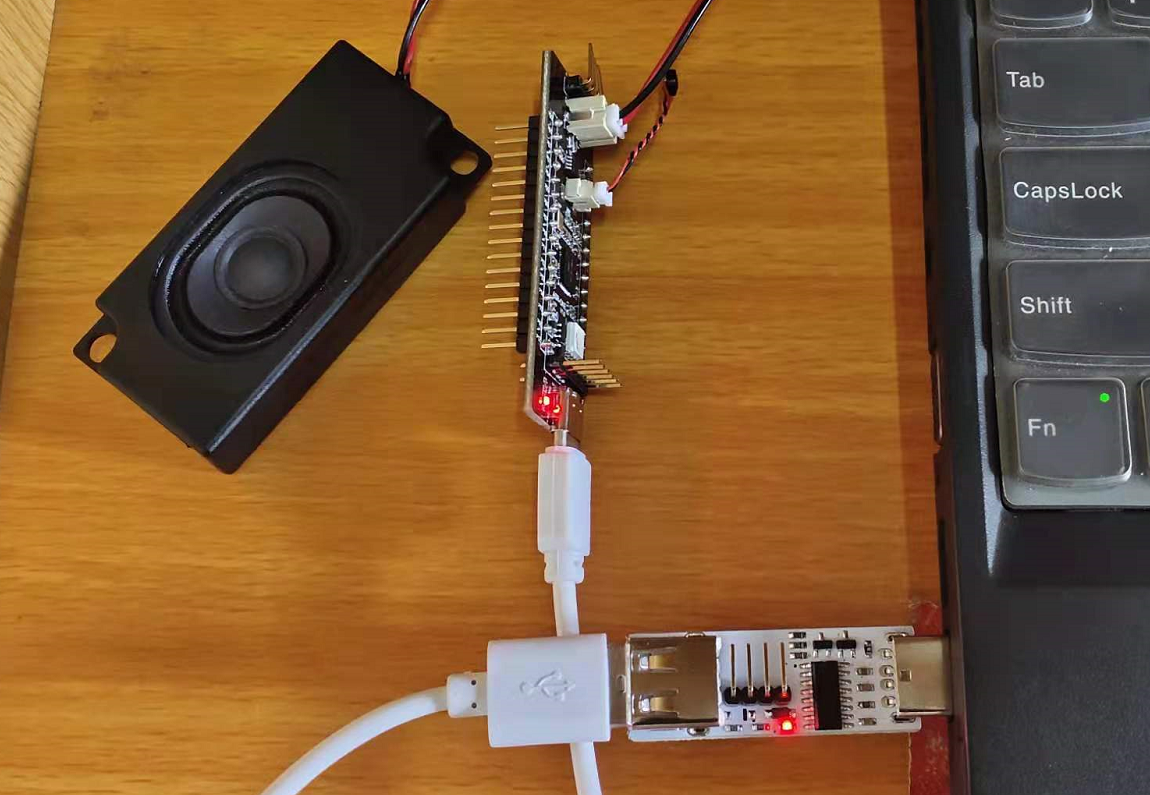

????（3）程式下載， 首先確保線路連接正常，如下圖2.6所示，然后需要生成模型，最后編譯下載，
下載完成后，就會播放歡迎詞，
三、運行測驗
程式下載完成后，就會播報歡迎詞，
ASR:歡迎使用智能管家，用智能管家喚醒我，
我：智能管家
ASR：我在
我：打開紅燈
ASR:好的，馬上打開紅燈
我：關閉紅燈
ASR:好的，馬上關閉紅燈

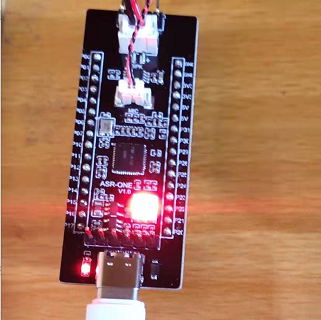

????語音識別反應很快，基本上一說完就反應過來，而且聲音小的時候也可以反應過來，第一個程式語音識別開燈和關燈，效果還是不錯的，
四、總結
????本文介紹了基于TWEN-ASR-ONE開發板，實作的語音識別功能，并且進行控制開燈和關燈操作，整過程序還是比較簡單，圖形化編程很直觀，閱讀代碼功能對初學者來說，基本上沒有什么問題，字符代碼，可以讓我們過度到圖形化代碼編程，TWEN-ASR-ONE開發語音識別編程很簡單，歡迎詞、退出語音、命令識別詞、喚醒識別詞可以自定義，還可以進行不同聲音、音量、語速選擇，總體來說，對于DIY功能基本夠用，
參考文章：
[1] TWen-ASR-ONE 快速上手說明 V1.0(twen_asr.pdf)
