前言，終于要到網路模型的最后一層，第四層，應用層，http、websocket的實踐了，

文章目錄

ESP32 單片機學習筆記 - 08 - WebSocket客戶端
一、應用層協議科普概念
二、編程指南翻譯
- 1. 概述
- 2. 特點
- 3. 配置
- - 1）URI
  - 2）TLS
  - 3）子協議
- 4. 事件
- 5. 限制和已知問題
- 6. 應用舉例
三、例程決議
四、試驗總結
- 1. 查看握手協議
- 2. 連接 Websocket服務器
- - 【小插曲】使用 node.js 撰寫簡易 Websocket服務器
- 3. 實驗現象
- 4. 總結的總結

ESP32 單片機學習筆記 - 08 - WebSocket客戶端

一、應用層協議科普概念

在看例程之前先補補概念，我現在還是一臉懵逼，不知道這個是什么的狀態，明明上一層的tcp已經能夠通訊了，怎么又加多了一層，

各個知識點講解：90分鐘搞定Web基礎：網路協議，HTTP，Web服務器（只挑想看的），
WebSocket大概介紹：WebSocket打造在線聊天室【完結】（只看了第一個介紹視頻），
知乎白話文解釋：WebSocket 是什么原理？為什么可以實作持久連接？（文字），
幾分鐘快速入門：前后端互動之 HTTP 協議（AE短視頻？懷念），
WebSocket的使用教程：WebSocket 教程，

快速看完上面的資料后，對Http和WebSocket都有了初步的認知，總結以下幾點：

http有1.0和1.1版本，現在基本1.1版本，http屬于無狀態、無連接、單向的應用層協議，即通訊請求只能有客戶端發起，服務端只負責回應請求，不能主動發起，在應用中表現為 通過頻繁的請求實作長輪詢 ，

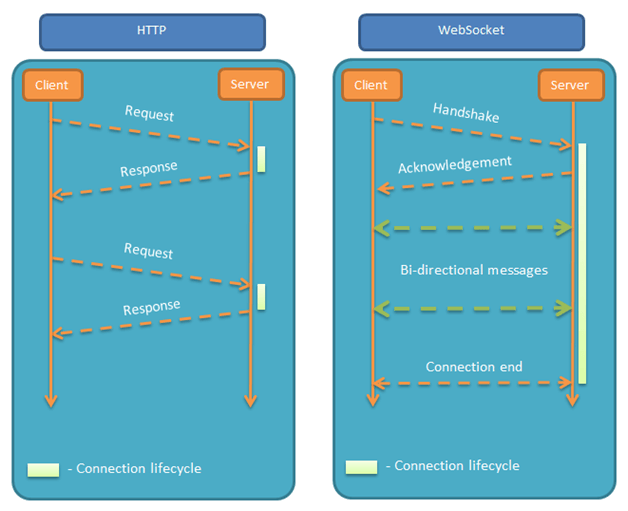

WebSocket對比http，最大的特點就是可以主動向客戶端發起請求，兩者屬于交集關系，有相同的地方，但不一樣（所以應該是并列關系？），

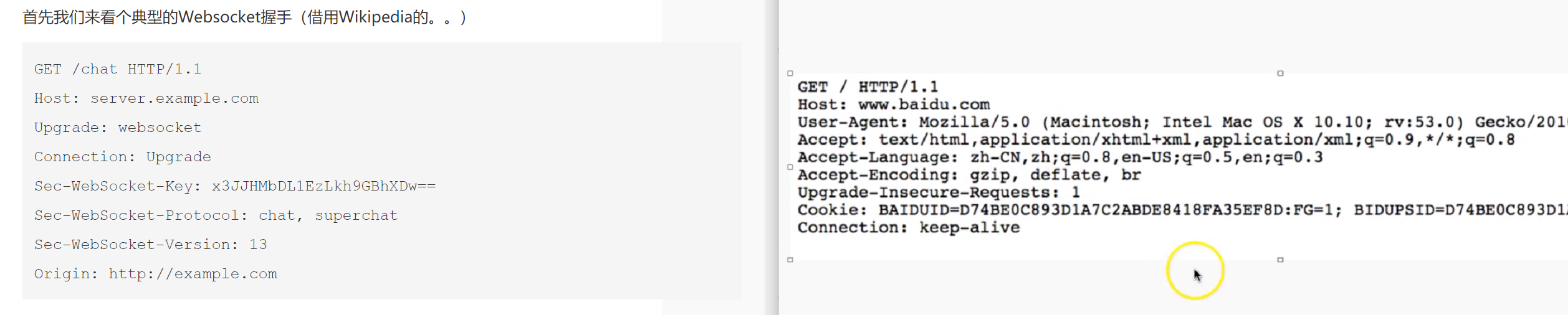

二者的握手協議也很相識，下圖中，左圖是WebSocket右圖是http，可發現格式差不多，

總結回顧之前三層內容：Ethernet，TCP,IP協議簡介（鏈路層、網路層、傳輸層），梳理一下之前學到的知識（按我個人的理解）：

wifi和Ethernet協議，本身有通訊協議，類比uart底層發送，定義電信號0/1的層面，有自身的校驗位、起始位結束位等，屬于鏈路層（也稱網路介面層），主要是物理層面，保證了位元組資料的正確性，
IP協議，本身有通訊協議，規定了資料要發送給網路中的哪個設備，類比片選等功能，屬于網路層，主要是指定設備，保證傳輸物件的正確性，
TCP/UDP協議，也是有協議，用鏈路層得到的資訊都是0/1的位元組資訊，打包了一些通訊資料，保證這些通訊資料的正確性，類比我用uart通訊時也寫了一個幀頭幀尾校驗位的協議，如果一個資料包不符合設定要求，我就認為錯誤不可用，這時已經能初步得到想要的通訊資料了，不是八位的0/1或是單個字符，而是按我自己設定的16位、32位資料讀取，屬于傳輸層，主要是資料包的傳輸，保證設備間資料包傳輸的正確性，

通過上圖就能清晰明了的理解，資料是如何被層層打包的，再上一層，就是應用層 —— HTTP/WebSocket協議，用傳輸層得到的資料包為基礎，進一步規定兩個設備的通訊（對話）方式，是一問一答還是多問多答，還是只答不問、只問不答……這樣的規定是很重要的，因為網路通訊中要同時訪問多個服務器/設備，應用層的協議有很多，適用不同的應用場景，

二、編程指南翻譯

編程指南：ESP WebSocket Client，
系列教程：第十八章 ESP32的WebSocket服務器，
官方例程：examples/protocols/websocket，

1. 概述

ESP WebSocket客戶端是用于ESP32的WebSocket協議客戶端實作，

2. 特點

支持基于TCP的WebSocket，帶有mbedtls的TLS，
易于設定URI，
多個實體(一個應用程式中的多個客戶機)，

3. 配置

1）URI

支持ws, wss方案，
WebSocket樣本:①ws://echo.websocket.org: WebSocket通過TCP，默認埠80，②wss://echo.websocket.org: WebSocket通過SSL，默認埠443，

// 最小的配置:
const esp_websocket_client_config_t ws_cfg = {
    .uri = "ws://echo.websocket.org",
};
// WebSocket客戶端支持在URI中同時使用路徑和查詢，示例:
const esp_websocket_client_config_t ws_cfg = {
    .uri = "ws://echo.websocket.org/connectionhandler?id=104",
};
// 如果在 esp_websocket_client_config_t 中有任何與URI相關的選項，則URI定義的選項將被覆寫，示例:
const esp_websocket_client_config_t ws_cfg = {
    .uri = "ws://echo.websocket.org:123",
    .port = 4567,       //WebSocket客戶端將使用埠4567連接到websocket.org
};

2）TLS

如果需要驗證服務器端，需要提供PEM格式的證書，并在“websocket_client_config_t”中提供cert_pem，如果沒有提供證書，那么TLS連接將默認不需要驗證，

// 配置
const esp_websocket_client_config_t ws_cfg = {
    .uri = "wss://echo.websocket.org",
    .cert_pem = (const char *)websocket_org_pem_start,
};

3）子協議

客戶端對服務器回應中的子協議欄位無關，并且無論服務器回應什么都將接受連接，

// 配置結構中的子協議欄位可用于請求子協議
const esp_websocket_client_config_t ws_cfg = {
    .uri = "ws://websocket.org",
    .subprotocol = "soap",
};

4. 事件

WEBSOCKET_EVENT_CONNECTED:客戶端與服務器成功建立連接，客戶機現在可以發送和接收資料了，不包含事件資料，
WEBSOCKET_EVENT_DISCONNECTED:由于傳輸層讀取資料失敗(例如服務器不可用)，客戶端已經終止連接，不包含事件資料，
WEBSOCKET_EVENT_DATA:客戶端已經成功接收并決議了一個WebSocket幀，事件資料包含一個指向有效載荷資料的指標，有效載荷資料的長度以及接收幀的操作碼，如果長度超過緩沖區大小，則訊息可能被分割成多個事件，此事件也將被發布為非有效載荷幀，例如pong或連接關閉幀，
WEBSOCKET_EVENT_ERROR:在客戶端的當前實作中未使用，

// 如果客戶端句柄需要在事件處理程式中，它可以通過傳遞給事件處理程式的指標訪問:
esp_websocket_client_handle_t client = (esp_websocket_client_handle_t)handler_args;

5. 限制和已知問題

客戶端可以在握手期間請求服務器使用子協議，但是不會對來自服務器的回應進行任何與子協議相關的檢查，

6. 應用舉例

一個簡單的WebSocket示例，使用esp_websocket_client建立一個WebSocket連接，并通過websocket.org服務器發送/接收資料，可以在這里找到:protocols/ WebSocket，

// WebSocket客戶端支持以文本資料幀的形式發送資料，這告知應用層有效載荷資料是編碼為UTF-8的文本資料，例子:
esp_websocket_client_send_text(client, data, len, portMAX_DELAY);

三、例程決議

一堆列印和老三件初始化，

ESP_LOGI(TAG, "[APP] Startup..");
ESP_LOGI(TAG, "[APP] Free memory: %d bytes", esp_get_free_heap_size());
ESP_LOGI(TAG, "[APP] IDF version: %s", esp_get_idf_version());
esp_log_level_set("*", ESP_LOG_INFO);
esp_log_level_set("WEBSOCKET_CLIENT", ESP_LOG_DEBUG);
esp_log_level_set("TRANS_TCP", ESP_LOG_DEBUG);

ESP_ERROR_CHECK(nvs_flash_init());
ESP_ERROR_CHECK(esp_netif_init());
ESP_ERROR_CHECK(esp_event_loop_create_default());

初始化聯網，開啟聯網，記得打開專案配置選單(idf.py menuconfig)修改配置，

/* This helper function configures Wi-Fi or Ethernet, as selected in menuconfig.
* Read "Establishing Wi-Fi or Ethernet Connection" section in
* examples/protocols/README.md for more information about this function.
*/
ESP_ERROR_CHECK(example_connect());

例程創建了一個定時器和信號用于除錯，如果定時器超時，就表示已經10s沒有收到資訊，同時釋放信號量，如果有收到資訊，會觸發事件重置定時器，

// 定時器超時函式
static void shutdown_signaler(TimerHandle_t xTimer)
{
    ESP_LOGI(TAG, "No data received for %d seconds, signaling shutdown", NO_DATA_TIMEOUT_SEC);
    // 宏定義 釋放信號量
    xSemaphoreGive(shutdown_sema);
}

// 創建一個新的軟體計時器實體，并回傳一個句柄，通過這個句柄可以參考創建的軟體計時器，
shutdown_signal_timer = xTimerCreate("Websocket shutdown timer",                        // 只是一個文本名稱，不被內核使用，
                                        NO_DATA_TIMEOUT_SEC * 1000 / portTICK_PERIOD_MS,   // 計時器周期(單位是tick)，
                                        pdFALSE,                                           // 計時器將在到期時自動重新加載，（不會）
                                        NULL,                                              // 為每個計時器分配一個唯一的id等于它的陣列索引，
                                        shutdown_signaler);                                // 每個計時器在到期時呼叫同一個回呼，
// 創建一個新的二進制信號量實體，并回傳一個句柄，通過這個句柄可以參考新的信號量，
shutdown_sema = xSemaphoreCreateBinary();

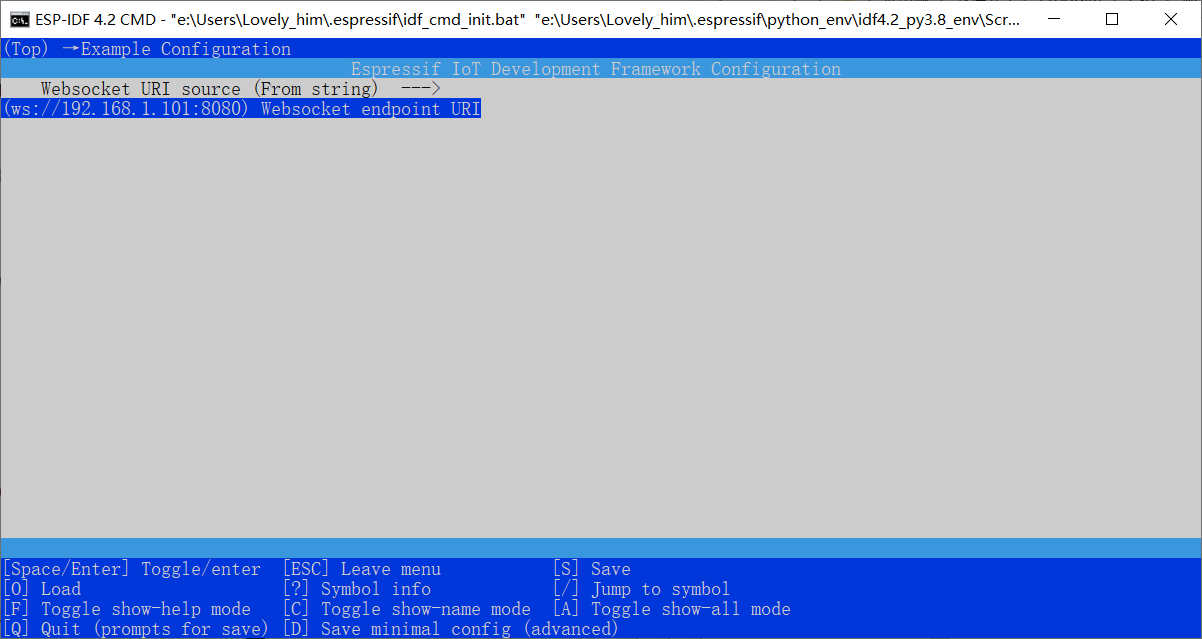

除了聯網的內容需要配置，還有WebSocket客戶端的URI需要配置，如果第一個選項設定了From stdin，例程就會開啟WEBSOCKET_URI_FROM_STDIN宏定義，在聯網成功后，連接服務器的URI需要手動輸入（在監視器中），如果設定為From string，會開啟CONFIG_WEBSOCKET_URI宏定義，直接配置URI設定，

    // 打包函式，用于獲取uri字串
#if CONFIG_WEBSOCKET_URI_FROM_STDIN
static void get_string(char *line, size_t size)
{
    int count = 0;
    while (count < size) {
        int c = fgetc(stdin);
        if (c == '\n') {
            line[count] = '\0';
            break;
        } else if (c > 0 && c < 127) {
            line[count] = c;
            ++count;
        }
        vTaskDelay(10 / portTICK_PERIOD_MS);
    }
}
#endif /* CONFIG_WEBSOCKET_URI_FROM_STDIN */

    // 是否需要手動輸入uri地址，若配置中不存在則需要
#if CONFIG_WEBSOCKET_URI_FROM_STDIN
    char line[128];

    ESP_LOGI(TAG, "Please enter uri of websocket endpoint");
    get_string(line, sizeof(line));

    websocket_cfg.uri = line;
    ESP_LOGI(TAG, "Endpoint uri: %s\n", line);

#else
    // 直接獲取uri地址
    websocket_cfg.uri = CONFIG_WEBSOCKET_URI;

#endif /* CONFIG_WEBSOCKET_URI_FROM_STDIN */

    /*
    這個函式必須是第一個呼叫的函式，它回傳一個 esp_websocket_client_handle_t ，
    你必須把它作為介面中其他函式的輸入，
    當操作完成時，這個呼叫必須有一個對應的 esp_websocket_client_destroy 呼叫，
    */
    esp_websocket_client_handle_t client = esp_websocket_client_init(&websocket_cfg);
    // 注冊Websocket事件，
    esp_websocket_register_events(client, WEBSOCKET_EVENT_ANY, websocket_event_handler, (void *)client);
    // 打開WebSocket連接，
    esp_websocket_client_start(client);

在上一步中注冊了Websocket事件，以下是處理事件的函式，

static void websocket_event_handler(void *handler_args, esp_event_base_t base, int32_t event_id, void *event_data)
{
    esp_websocket_event_data_t *data = (esp_websocket_event_data_t *)event_data;
    switch (event_id) {
        // 客戶端與服務器成功建立連接，客戶機現在可以發送和接收資料了，不包含事件資料，
    case WEBSOCKET_EVENT_CONNECTED:
        ESP_LOGI(TAG, "WEBSOCKET_EVENT_CONNECTED");
        break;
        // 由于傳輸層讀取資料失敗(例如服務器不可用)，客戶端已經終止連接，不包含事件資料，
    case WEBSOCKET_EVENT_DISCONNECTED:
        ESP_LOGI(TAG, "WEBSOCKET_EVENT_DISCONNECTED");
        break;
        // 客戶端已經成功接收并決議了一個`WebSocket`幀，
        // 事件資料包含一個指向有效載荷資料的指標，有效載荷資料的長度以及接收幀的操作碼，
        // 如果長度超過緩沖區大小，則訊息可能被分割成多個事件，
        // 此事件也將被發布為非有效載荷幀，例如pong或連接關閉幀，
    case WEBSOCKET_EVENT_DATA:
        ESP_LOGI(TAG, "WEBSOCKET_EVENT_DATA");
        ESP_LOGI(TAG, "Received opcode=%d", data->op_code);
        ESP_LOGW(TAG, "Received=%.*s", data->data_len, (char *)data->data_ptr);
        ESP_LOGW(TAG, "Total payload length=%d, data_len=%d, current payload offset=%d\r\n", data->payload_len, data->data_len, data->payload_offset);

        xTimerReset(shutdown_signal_timer, portMAX_DELAY);
        break;
        // 在客戶端的當前實作中未使用，
    case WEBSOCKET_EVENT_ERROR:
        ESP_LOGI(TAG, "WEBSOCKET_EVENT_ERROR");
        break;
    }
}

啟動定時器，回圈查詢接收資料，

表現結果：一直回圈（1s間隔）查詢連接狀態，如果連接上，就連續發送10次資料，然后退出，
不然就一直查詢連接狀態，如果沒有發送滿10次，也沒有收到資料，定時器就會每10s列印一次報錯，且釋放一次信號量，
如果一直沒連接上，試驗現象就是每隔10秒列印，

// 啟動定時器
xTimerStart(shutdown_signal_timer, portMAX_DELAY);
char data[32];
int i = 0;
while (i < 10)
{
    // 檢查WebSocket客戶端連接狀態，
    if (esp_websocket_client_is_connected(client))
    {
        int len = sprintf(data, "hello %04d", i++);
        ESP_LOGI(TAG, "Sending %s", data);
        // 將文本資料寫入WebSocket連接
        esp_websocket_client_send_text(client, data, len, portMAX_DELAY);
    }
    vTaskDelay(1000 / portTICK_RATE_MS);
}

已經發送完資料，等待是否沒有資料接收，然后關閉程式，退出，沒有收到資料的判斷依據是信號量，只要進入一次定時器超時就會滿足，

// 宏獲取信號量
xSemaphoreTake(shutdown_sema, portMAX_DELAY);
/*
停止WebSocket連接而沒有WebSocket關閉握手，
此API停止ws客戶端并直接關閉TCP連接，而不發送關閉幀，
使用 esp_websocket_client_close() 以一種干凈的方式關閉連接是一個很好的實踐，
*/
esp_websocket_client_stop(client);
ESP_LOGI(TAG, "Websocket Stopped");
/*
銷毀 WebSocket 連接并釋放所有資源，
這個函式必須是會話呼叫的最后一個函式，
它與 esp_websocket_client_init 函式相反，
呼叫時必須使用與 esp_websocket_client_init 呼叫回傳的輸入相同的句柄，
這可能會關閉該句柄使用過的所有連接，
*/
esp_websocket_client_destroy(client);

四、試驗總結

1. 查看握手協議

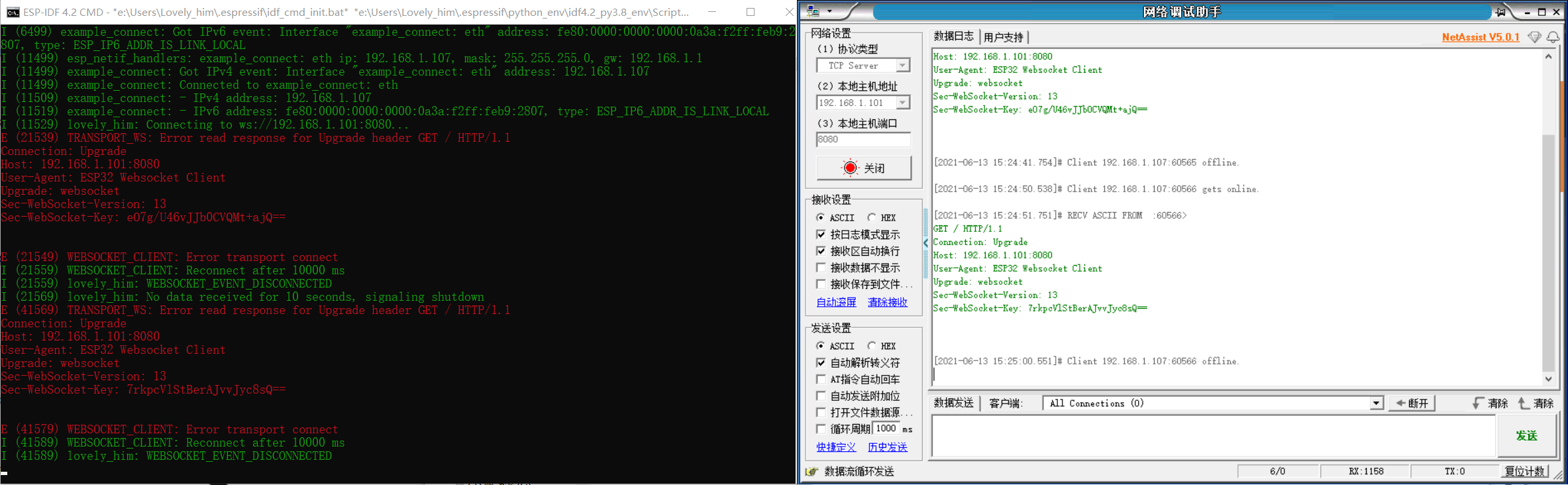

我使用網路除錯助手上位機，連接esp32，注意，該上位機沒有Websocket服務端功能，我只是用來看esp32發送的tcp資料到底是什么，
esp32配置中的URI設定為ws://192.168.1.101:8080，連接到我的上位機，然后上位機就接收到了Websocket客戶端的握手資料，

但是這個上位機不具有Websocket服務端的功能，所以不會回應握手資料，esp32也就連接不上，發送不了10次資料，也接收不到資料，就會每10s進入一次超時函式列印錯誤，從接收資訊上看，客戶端好像在重復發送握手，嘗試鏈接，我在例程里沒看到具體寫出來的步驟，應該是打包在api中實作的功能，

對比上一個筆記，tcp例程的實驗，加深理解： 傳輸層就是發送應用層的資料 ，不同層之間的資料是層層打包的關系，

2. 連接 Websocket服務器

例程中自帶的python腳本運行不了，搜索不到Websocket服務器的小工具，基本都是Websocket客戶端的小工具，真的是奇了怪了，
在看Websocket概念時明白到可以用node.js寫一個服務器，恰巧之前為了學上位機安裝了node.js，可以用上了，

【小插曲】使用 node.js 撰寫簡易 Websocket服務器

第一步應該先安裝nodejs，然后安裝npm，設定npm軟體包的安裝目錄：Nodejs+npm詳細安裝，
第二步要注意是否匯入了npm安裝包的路徑，以免在撰寫程式匯入包時報錯找不到：nodejs require模塊找不到的兩種解決辦法，
在撰寫程式之前，先安裝模塊npm install nodejs-websocket (-g)，要注意安裝模塊的方法：【nodejs】使用 npm安裝模塊方法，本地安裝就是指直接安裝在讀取目錄的node_modules檔案夾下，如果沒有就會新建，直接到全域目錄下使用本地安裝，得到的效果和全域安裝一樣，
撰寫參考教程，nodejs-websocket創建websocket服務器，注意教程中用的是本地安裝，包不算大，所以本地安裝也沒關系，不過已經全域安裝就不用再安裝了，
然后我直接拷貝了教程中的代碼，僅把埠改成了8080，運行，成功（這個程式好像有點bug，無論如何都會列印“連接成功”），好了，剩下的之后學node.js時再深究，

3. 實驗現象

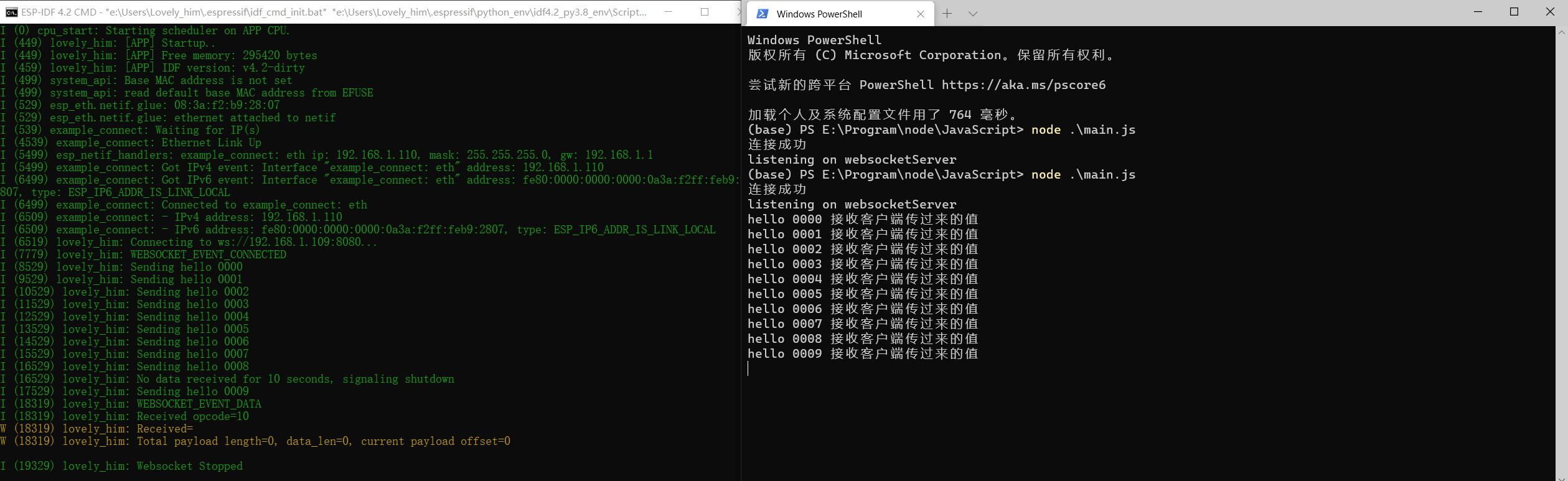

半完整的實驗現象如下圖，還有一半是列印接收內容，因為服務器沒有寫發送內容，所以就沒有，

注意事項：連接前記得查看自己電腦的IP地址，然后輸入正確的URI，不然連接不上，我剛剛重啟了一下路由器，我的ip地址就變了……要重新修改，

客戶端在連續發送10次資料，且進入了一次定時器超時函式后，就關閉了Websocket客戶端功能，
另外，不知道為什么看同步效果好差，懷疑是不是服務器小工具的問題，居然肉眼可見的不同步，達到1s以上（即客戶端發送2次資料，服務器才列印一次），暫時留下疑問，日后解答，

4. 總結的總結

以上沒了，下一步繼續按著教程系列學習，話說這節的教程系列的內容的Websocket服務器，而且用到的api好像都是再次宏定義后的介面，在官方api里找不到（我去沒看原始碼證實猜想），
