一、簡介
相移鍵控法， 根據數字基帶信號的兩個電平使載波相位在兩個不同的數值之間切換的一種相位調制方法，
產生PSK信號的兩種方法：
1)、調相法：將基帶數字信號（雙極性）與載波信號直接相乘的方法：
2)、選擇法：用數字基帶信號去對相位相差180度的兩個載波進行選擇，
兩個載波相位通常相差180度，此時稱為反向鍵控（PSK），
解調方法：只能采用相干解調，
型別：二進制相移鍵控（2PSK)，多進制相移鍵控（MPSK)，
二、源代碼
%4PSK解調與解調
%假設在T=1,加入高斯噪聲
clear all
close all
% 調制
bit_in = randint(1e3, 1, [0 1]);
bit_I = bit_in(1:2:1e3);
bit_Q = bit_in(2:2:1e3);
data_I = -2*bit_I+1;
data_Q = -2*bit_Q+1;
data_I1=repmat(data_I',20,1);
data_Q1=repmat(data_Q',20,1);
for i=1:1e4
data_I2(i)=data_I1(i);
data_Q2(i)=data_Q1(i);
end;
f=0:0.1:1;
xrc=0.5+0.5*cos(pi*f);
data_I2_rc=conv(data_I2,xrc)/5.5;
data_Q2_rc=conv(data_Q2,xrc)/5.5;
f1=1;
t1=0:0.1:1e3+0.9;
n0=rand(size(t1));
I_rc=data_I2_rc.*cos(2*pi*f1*t1);
Q_rc=data_Q2_rc.*sin(2*pi*f1*t1);
QPSK_rc=(sqrt(1/2).*I_rc+sqrt(1/2).*Q_rc);
QPSK_rc_n0=QPSK_rc+n0;
% 解調
I_demo=QPSK_rc_n0.*cos(2*pi*f1*t1);
Q_demo=QPSK_rc_n0.*sin(2*pi*f1*t1);
% 低通濾波
I_recover=conv(I_demo,xrc);
Q_recover=conv(Q_demo,xrc);
I=I_recover(11:10010);
Q=Q_recover(11:10010);
t2=0:0.05:1e3-0.05;
t3=0:0.1:1e3-0.1;
% 抽樣判決
data_recover=[];
for i=1:20:10000
data_recover=[data_recover I(i:1:i+19) Q(i:1:i+19)];
end;
bit_recover=[];
for i=1:20:20000
if sum(data_recover(i:i+19))>0
data_recover_a(i:i+19)=1;
bit_recover=[bit_recover 1];
else
data_recover_a(i:i+19)=-1;
bit_recover=[bit_recover -1];
end
end

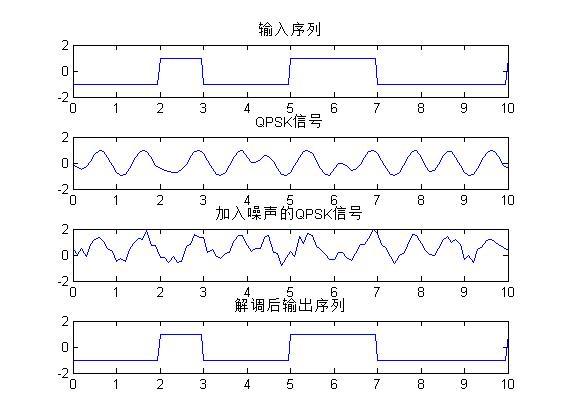

三、運行結果
四、備注
版本：2014a
