HCNA Routing&Switching之靜態路由

2021-07-03 06:30:00 其他

　　前文我們聊到了路由的相關概念和路由基礎方面的話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/14947897.html；今天我們聊聊靜態路由相關話題；

　　回顧：在網路通信中，兩個路由器要想通信，前提是必須有通往對端的路由；可以說路由是網路通信的基礎條件；路由有很多種類，不同種類的路由資訊其特點，優缺點各不相同；最為簡單的就是直連路由，生成直連路由的必須滿足兩個條件，第一對應介面必須配置ip地址，其次對應介面物理和協議必須處于up狀態；優點是自動生成，管理員只需要把對應介面配置上相應的地址，連上網線，對應直連路由就可以生成；缺點：只能夠到達路由器直連的網路，不能夠到達非直連的網路；

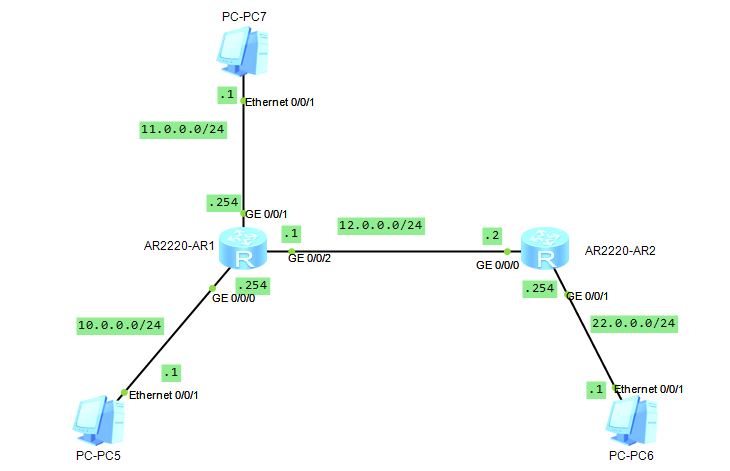

　　實驗：如下圖，配置好各設備的介面ip地址以后，看看對應路由表的變化，看看pc5,pc7以及R1是否能夠ping同pc6?

　　分析：要想pc5,pc7和R1和pc6通信，首先R1要有去往pc6的路由，其次pc5和pc7的網關指向R1，因為pc6和pc5pc7不再同一網路（不再同一網路的設備通信，默認會再網關）；

　　未配置R1各介面ip地址前的路由表

<Huawei>dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 0
The number of interface that is UP in Protocol is 1
The number of interface that is DOWN in Protocol is 3

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              unassigned           up         down
GigabitEthernet0/0/1              unassigned           up         down
GigabitEthernet0/0/2              unassigned           up         down
NULL0                             unassigned           up         up(s)
<Huawei>dis ip rou
<Huawei>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 4        Routes : 4

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

<Huawei>

　　提示：可以看到在未配置介面ip地址前，查看路由表，路由表中只有回環介面的路由資訊；查看介面簡要資訊也可以發現對應介面的物理狀態是up的，協議狀態是down，不滿足生成直連路由的條件，所以路由表沒有對應介面的路由資訊；

　　配置R1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.0.0.254 24
Jul  2 2021 23:00:05-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state. int g0/0/1
[R1-GigabitEthernet0/0/0]
[R1-GigabitEthernet0/0/1]ip add 11.0.0.254 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 12.0.0.1 24
Jul  2 2021 23:00:05-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R1-GigabitEthernet0/0/2]ip add 12.0.0.1 24
Jul  2 2021 23:00:07-08:00 R1 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[R1-GigabitEthernet0/0/2]q
[R1]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 0
The number of interface that is UP in Protocol is 4
The number of interface that is DOWN in Protocol is 0

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.0.254/24        up         up
GigabitEthernet0/0/1              11.0.0.254/24        up         up
GigabitEthernet0/0/2              12.0.0.1/24          up         up
NULL0                             unassigned           up         up(s)
[R1]dis ip rou
[R1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 13       Routes : 13

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.0/24  Direct  0    0           D   10.0.0.254      GigabitEthernet0/0/0
     10.0.0.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     10.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       11.0.0.0/24  Direct  0    0           D   11.0.0.254      GigabitEthernet0/0/1
     11.0.0.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     11.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
       12.0.0.0/24  Direct  0    0           D   12.0.0.1        GigabitEthernet0/0/2
       12.0.0.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
     12.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[R1]

　　提示：可以看到在r1上的各介面上正確的配置上ip地址資訊以后，對應介面的協議狀態就從down轉變為up狀態，同時路由表中也多了對應網路的路由資訊；

　　配置R2

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
Jul  2 2021 23:05:39-08:00 R2 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 22.0.0.254 24
Jul  2 2021 23:05:40-08:00 R2 %%01IFNET/4/LINK_STATE(l)[3]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R2-GigabitEthernet0/0/1]q
[R2]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 3
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 1

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              12.0.0.2/24          up         up
GigabitEthernet0/0/1              22.0.0.254/24        up         up
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
[R2]dis ip rout
[R2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 10       Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       12.0.0.0/24  Direct  0    0           D   12.0.0.2        GigabitEthernet0/0/0
       12.0.0.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     12.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       22.0.0.0/24  Direct  0    0           D   22.0.0.254      GigabitEthernet0/0/1
     22.0.0.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     22.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[R2]

　　提示：按照題意我們配置好了兩個路由器的名稱和相關介面的ip地址，對應路由器各自都生成了相應的直連路由；

　　配置好各pc的ip地址資訊，然后用pc5ping pc6看看是否可以正常通信？

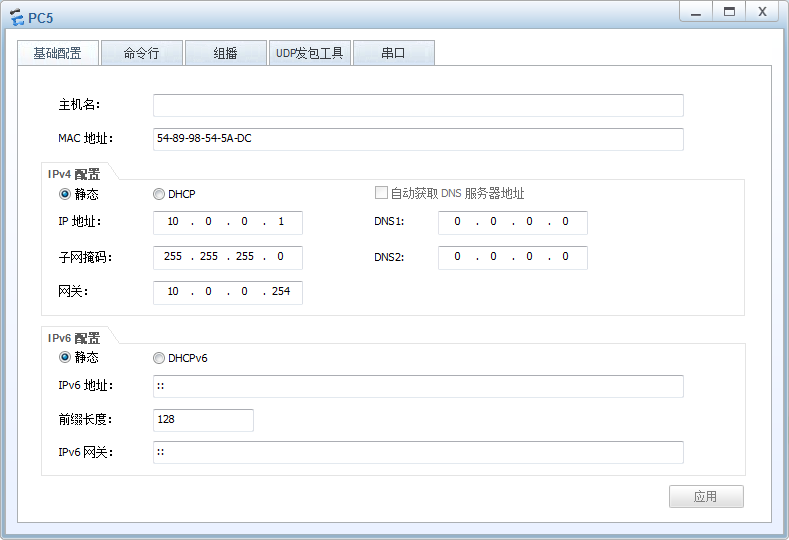

　　配置pc5

　　提示：pc5和R1的g0/0/0口是直連，所以對應pc5的網關必須指向R1的g0/0/0介面的ip地址；

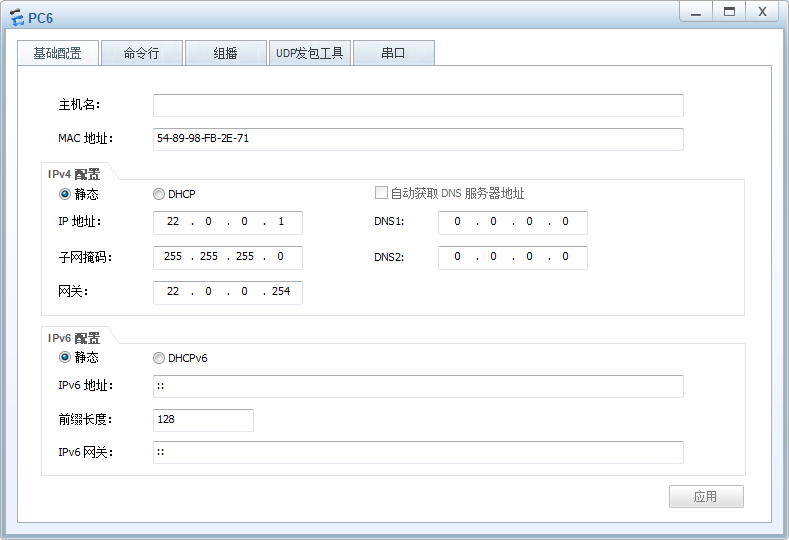

　　配置pc6

　　提示：pc6和R2的g0/0/1口是直連，所以對應pc6的網關必須指向R2的g0/0/1介面的ip地址；

　　配置pc7

　　提示：pc7和R1的g0/0/1口是直連，所以對應pc7的網關必須指向R1的g0/0/1介面的ip地址；

　　驗證：pc5 ping pc6看看是否可以通信？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe54:5adc
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 10.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.0.0.254
Physical address..................: 54-89-98-54-5A-DC
DNS server........................:

PC>ping 22.0.0.1

Ping 22.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
Request timeout!
Request timeout!
Request timeout!
Request timeout!

--- 22.0.0.1 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss

PC>

　　提示：可以看到在pc5上ping pc6，給我們的回饋是請求超時；

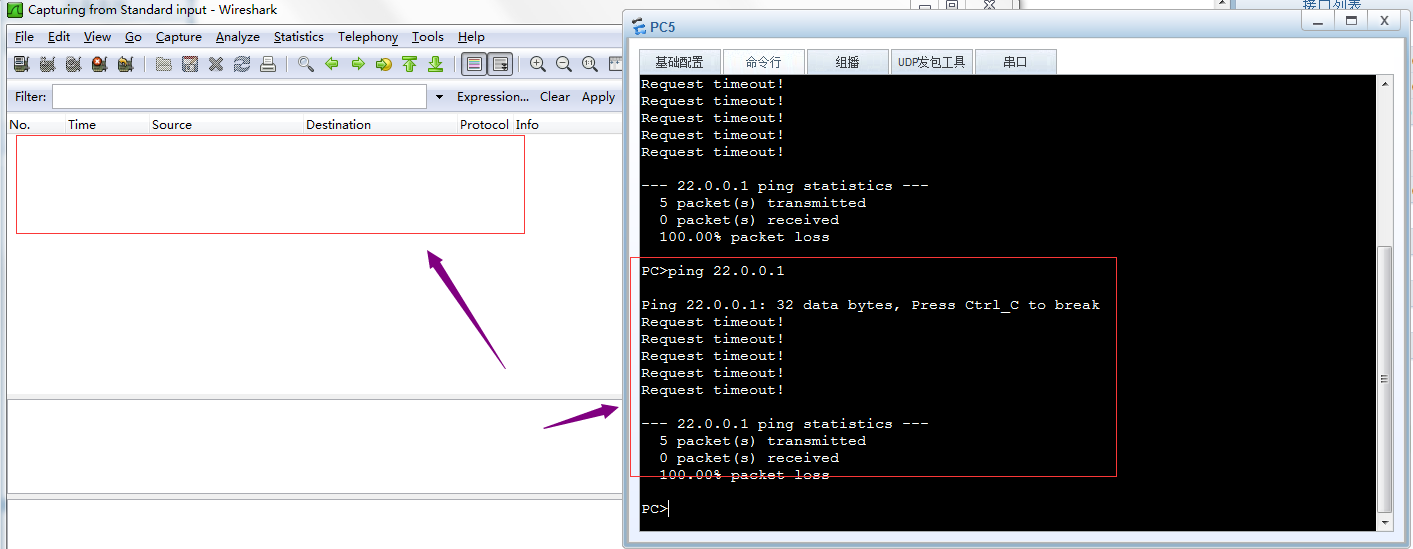

　　在r1的g0/0/2口抓包，看看對應是否有資料包通過？



　　提示：可以看到在R1的g0/0/2口上沒有抓到任何資料包，說明ping22.0.0.1的資料包沒有在r1和r2直連鏈路上通過，所以我們ping pc6回饋給我們的是請求超時，其原因是R1上沒有去往pc6的路由，當R1收到pc5發來的資料包，查看對應資料包是去往22.0.0.1的，R1在自己的路由表中沒有匹配到去往22.0.0.1的路由，所以R1直接將對應資料包丟棄，不予轉發；

　　驗證：用pc5 ping pc7 看看是否能夠正常通信？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe54:5adc
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 10.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.0.0.254
Physical address..................: 54-89-98-54-5A-DC
DNS server........................:

PC>ping 11.0.0.1

Ping 11.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 11.0.0.1: bytes=32 seq=2 ttl=127 time=16 ms
From 11.0.0.1: bytes=32 seq=3 ttl=127 time=16 ms
From 11.0.0.1: bytes=32 seq=4 ttl=127 time=16 ms
From 11.0.0.1: bytes=32 seq=5 ttl=127 time<1 ms

--- 11.0.0.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/12/16 ms

PC>

　　提示：可以看到pc5 是可以正常和pc7通信；其實原因很簡單，就是因為R1上有對應去往pc7和pc5的直連路由，所以pc5和pc7可以正常通信；通過上述實驗，可以看到直連路由的優點是它自動生成，只要管理員正確配置了ip地址，并且在介面上接上了線，對應直連路由就會自動生成了；缺點就是不能和非直連的網路通信；這樣一來我們要想和非直連網路通信，光憑直連路由是做不到；

　　靜態路由

　　所謂靜態路由就是指管理員人工手動添加的路由資訊；

　　添加靜態路由的命令語法

 ip route-static 目標網路 子網掩碼/前綴 下一跳地址/出介面

　　提示：如果出介面為以太網介面，則必須要指定下一跳地址，如果出介面為串口，可以使用下一跳或出介面來配置；

　　實驗：還是上面的top，實作pc5能夠ping 通pc6

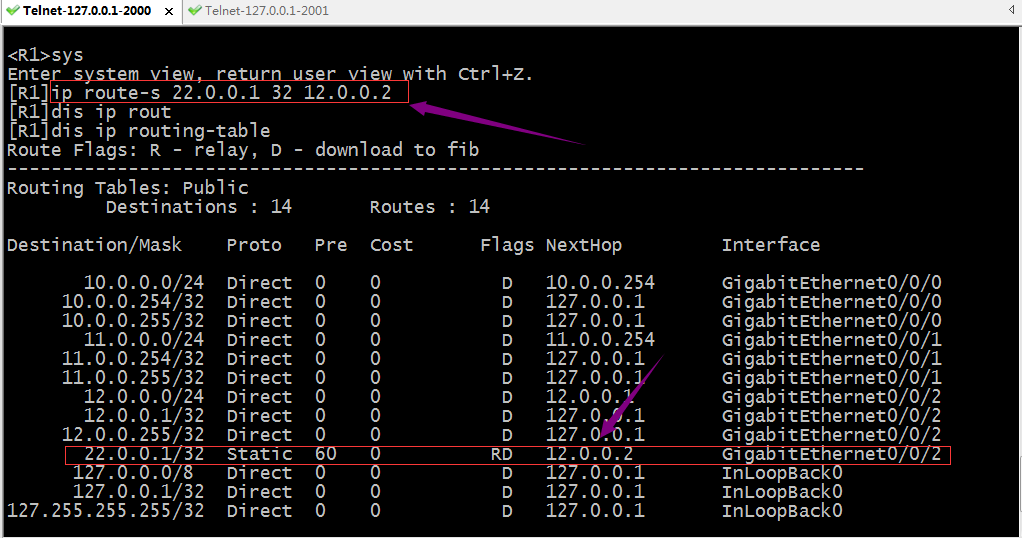

　　在R1上添加靜態路由

　　驗證：現在R1上有去往pc6的路由資訊，用pc 5ping pc6 看看是否可以正常通信？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe54:5adc
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 10.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.0.0.254
Physical address..................: 54-89-98-54-5A-DC
DNS server........................:

PC>ping 22.0.0.1

Ping 22.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
Request timeout!
Request timeout!
Request timeout!
Request timeout!

--- 22.0.0.1 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss

PC>

　　提示：可以看到pc5現在依然ping 不通pc6；

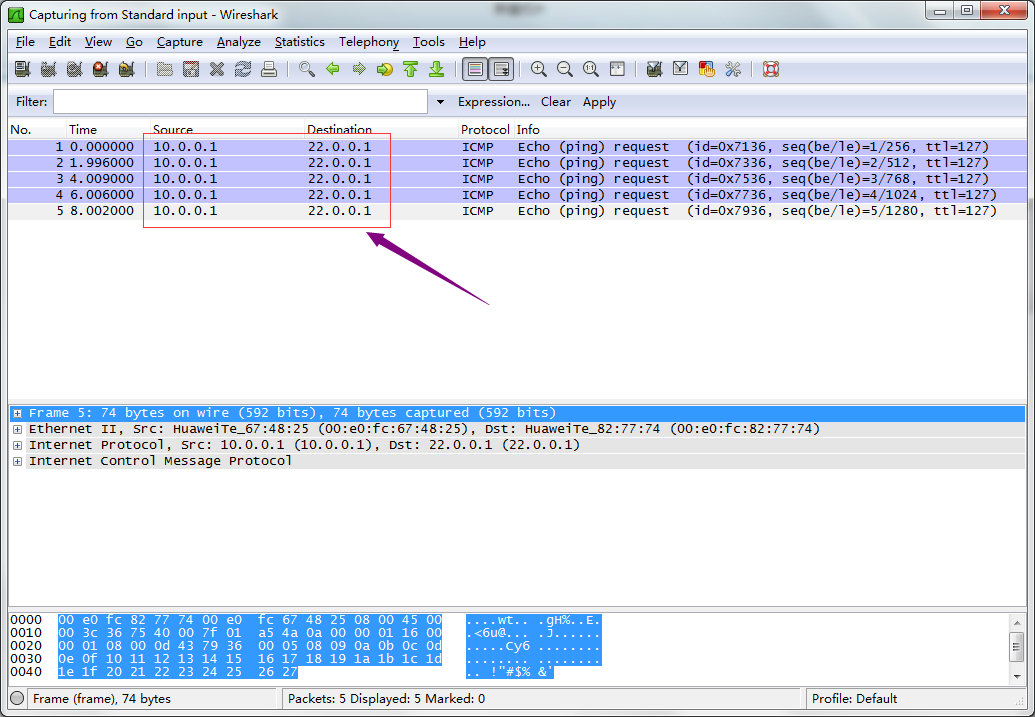

　　在r1的g0/0/2口抓包，看看是否有對應資料包通過？

　　提示：現在在R1的g0/0/2口可以抓到pc5 ping pc 6的包，但是沒有pc6 回來的包，其原因是R2上沒有到達pc5所在網路的路由；所以pc5 ping 不同pc6;

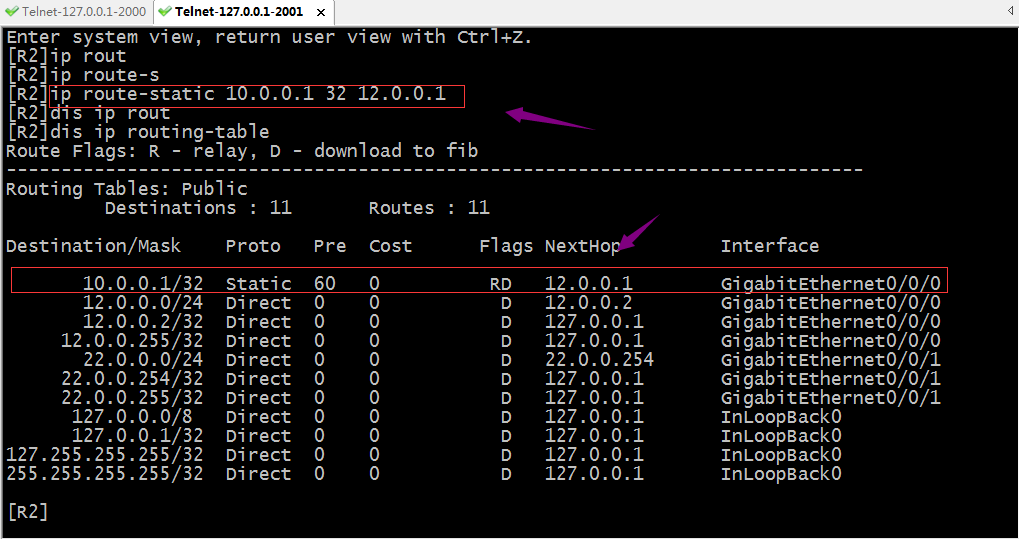

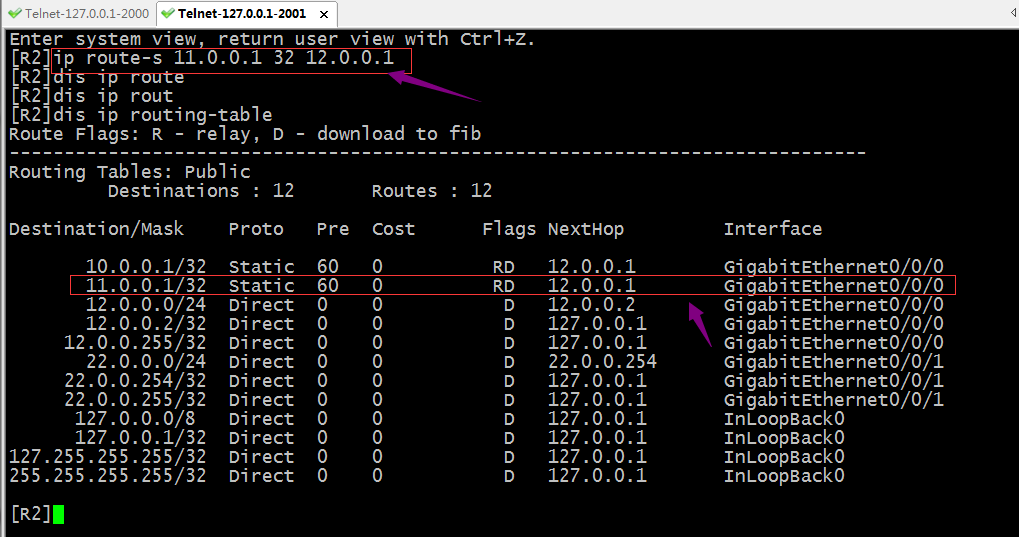

　　在R2上添加去往pc5的路由

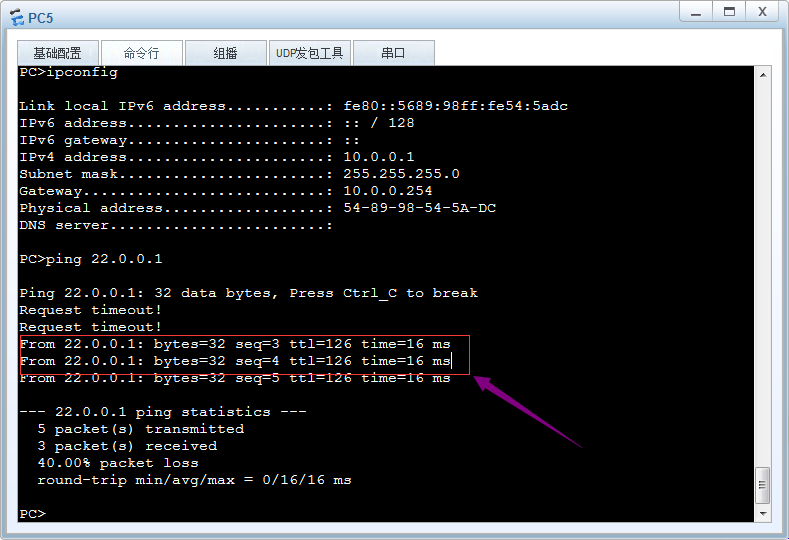

　　驗證：現在用pc5再次ping pc6看看是否能通？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe54:5adc
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 10.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.0.0.254
Physical address..................: 54-89-98-54-5A-DC
DNS server........................:

PC>ping 22.0.0.1

Ping 22.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 22.0.0.1: bytes=32 seq=2 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=3 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=4 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=5 ttl=126 time=16 ms

--- 22.0.0.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/16/16 ms

PC>

　　提示：可以看到pc5可以正常ping 通pc6了；

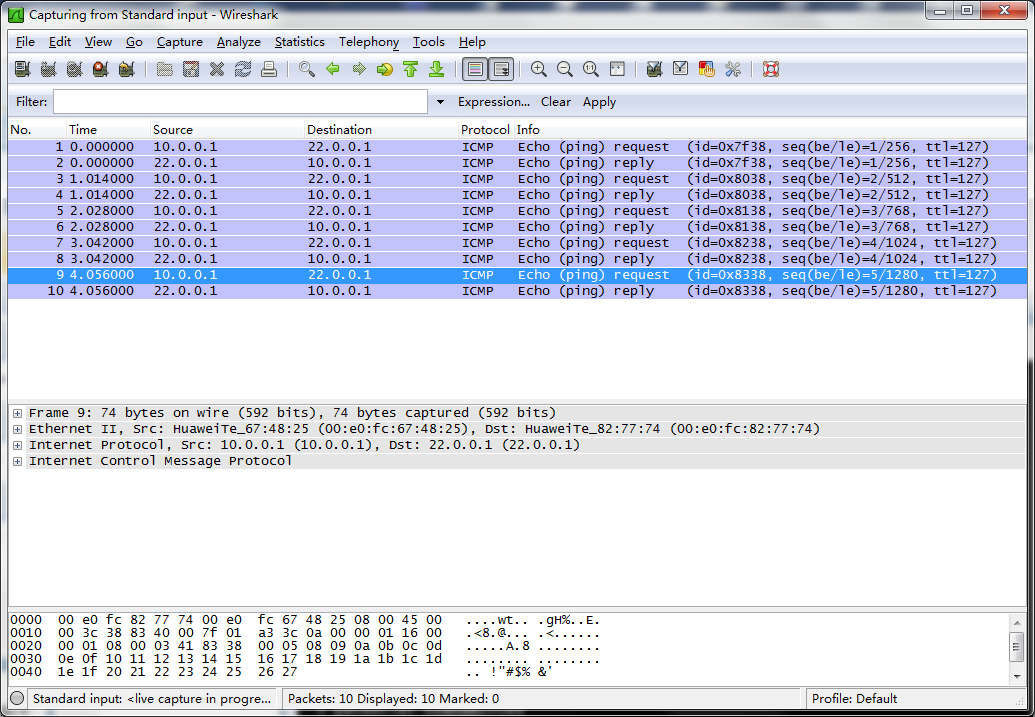

　　驗證：在R1的g0/0/2口抓包，看看對應資料包是否有回復了？

　　提示：可以看到現在在R1的g0/0/2口抓包就有正常回復包；

　　驗證：pc7 ping pc6，看看是否能夠ping通？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe99:6332
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 11.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 11.0.0.254
Physical address..................: 54-89-98-99-63-32
DNS server........................:

PC>ping 22.0.0.1

Ping 22.0.0.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
Request timeout!
Request timeout!
Request timeout!
Request timeout!

--- 22.0.0.1 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss

PC>

　　提示：可以看到pc7到現在依然無法Ping通pc6,其原因是r2沒有回來pc7的路由，所以pc7現在能夠把包送達到pc6，但回不來，所以導致pc7ping不同pc6;要想實作pc7ping通pc6,我們還需要在r2上添加一條去往pc7的路由；

　　在R2上添加去往pc7的路由

　　驗證：現在pc7 ping pc6，看看是否可以正常通信？

PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe99:6332
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 11.0.0.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 11.0.0.254
Physical address..................: 54-89-98-99-63-32
DNS server........................:

PC>ping 22.0.0.1

Ping 22.0.0.1: 32 data bytes, Press Ctrl_C to break
From 22.0.0.1: bytes=32 seq=1 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=2 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=3 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=4 ttl=126 time=16 ms
From 22.0.0.1: bytes=32 seq=5 ttl=126 time=16 ms

--- 22.0.0.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 16/16/16 ms

PC>

　　提示：可以看到pc7現在也能正常ping通pc6;通過上述實驗我們發現靜態路由的配置還是很簡單，必須手動指定目標網路，掩碼以及下一跳；其次網路通信的程序是是雙向的，配置靜態路由，我們必須考慮來回的路由在所經過的路由器都要有對應的路由；如果網路規模非常大（網段特別多，路由器特別多），如果用手動配置靜態路由的方式，就不是很容易了；所以靜態路由適用于網路規模不是太大的環境中；除此之外靜態路由有一個非常大的缺點，它不能根據top變化而變化，這樣一來，如果現網中某個介面地址的發生變化，管理員必須手動更改路由資訊；

　　負載分擔

　　負載分擔就是等價路由即到達同一目標網路的路由有多條，并且他們的優先級開銷都一樣；

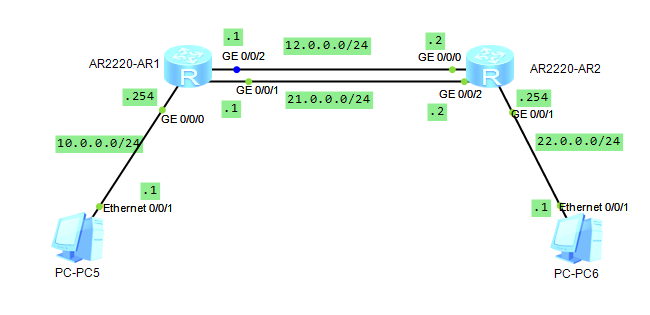

　　實驗：如下圖，配置pc5和pc6通信的流量都可以走R1,R2之間的兩條鏈路

　　在R1的g0/0/1介面上配置對應的ip地址，并配置訪問pc6的對應路由資訊

<R1>sys
Enter system view, return user view with Ctrl+Z.
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 21.0.0.1 24
[R1-GigabitEthernet0/0/1]q
[R1]ip route-s 22.0.0.1 32 21.0.0.2
[R1]dis ip routin
[R1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 15

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.0/24  Direct  0    0           D   10.0.0.254      GigabitEthernet0/0/0
     10.0.0.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     10.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       12.0.0.0/24  Direct  0    0           D   12.0.0.1        GigabitEthernet0/0/2
       12.0.0.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
     12.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
       21.0.0.0/24  Direct  0    0           D   21.0.0.1        GigabitEthernet0/0/1
       21.0.0.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     21.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
       22.0.0.1/32  Static  60   0          RD   12.0.0.2        GigabitEthernet0/0/2
                    Static  60   0          RD   21.0.0.2        GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[R1]

　　在R2的g0/0/2介面上配置對應的ip地址，并配置訪問pc5的對應路由資訊

<R2>sys
Enter system view, return user view with Ctrl+Z.
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 21.0.0.2 24
Jul  3 2021 00:34:04-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[R2-GigabitEthernet0/0/2]q
[R2]ip route-s 10.0.0.1 32 21.0.0.1
[R2]dis ip routing
[R2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 15       Routes : 16

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.1/32  Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0
                    Static  60   0          RD   21.0.0.1        GigabitEthernet0/0/2
       11.0.0.1/32  Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0
       12.0.0.0/24  Direct  0    0           D   12.0.0.2        GigabitEthernet0/0/0
       12.0.0.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     12.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       21.0.0.0/24  Direct  0    0           D   21.0.0.2        GigabitEthernet0/0/2
       21.0.0.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
     21.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/2
       22.0.0.0/24  Direct  0    0           D   22.0.0.254      GigabitEthernet0/0/1
     22.0.0.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     22.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[R2]

　　提示：這樣配置以后，pc5所在網路和pc6所在網路的設備通信就有兩條鏈路一起負載，這樣可以減少之前一條鏈路的壓力；

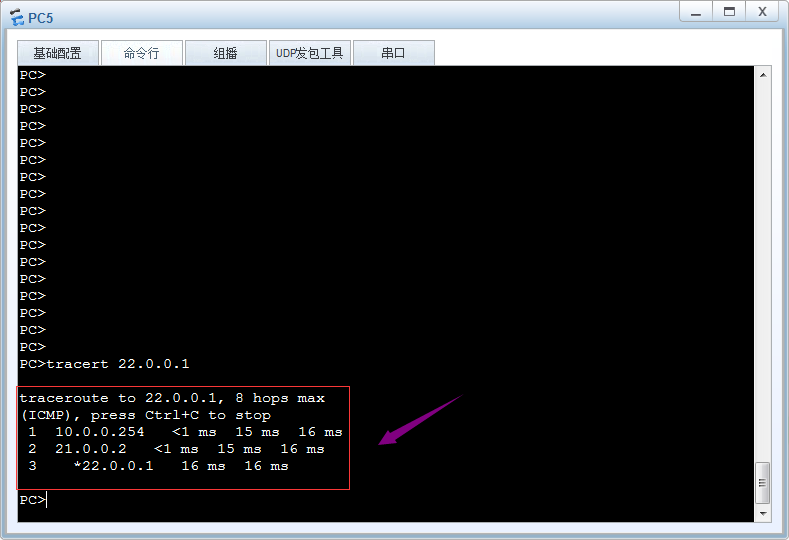

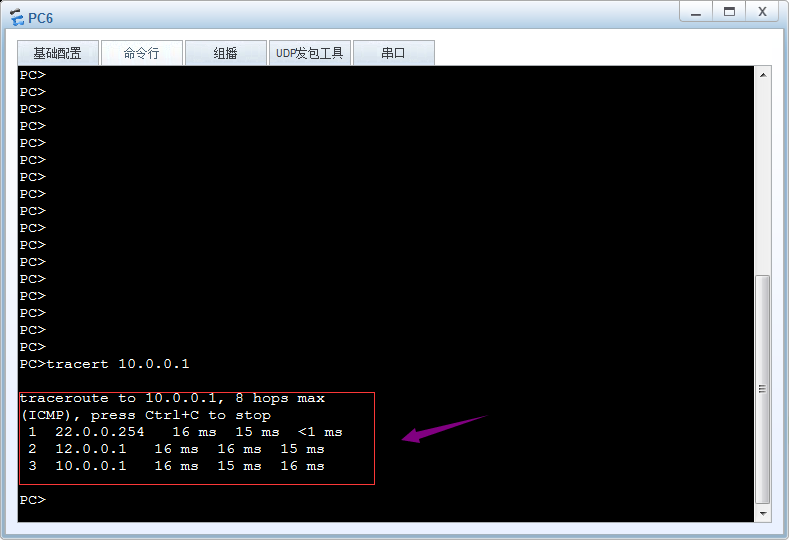

　　驗證：用tracert 追蹤pc5和pc6通信所走的鏈路

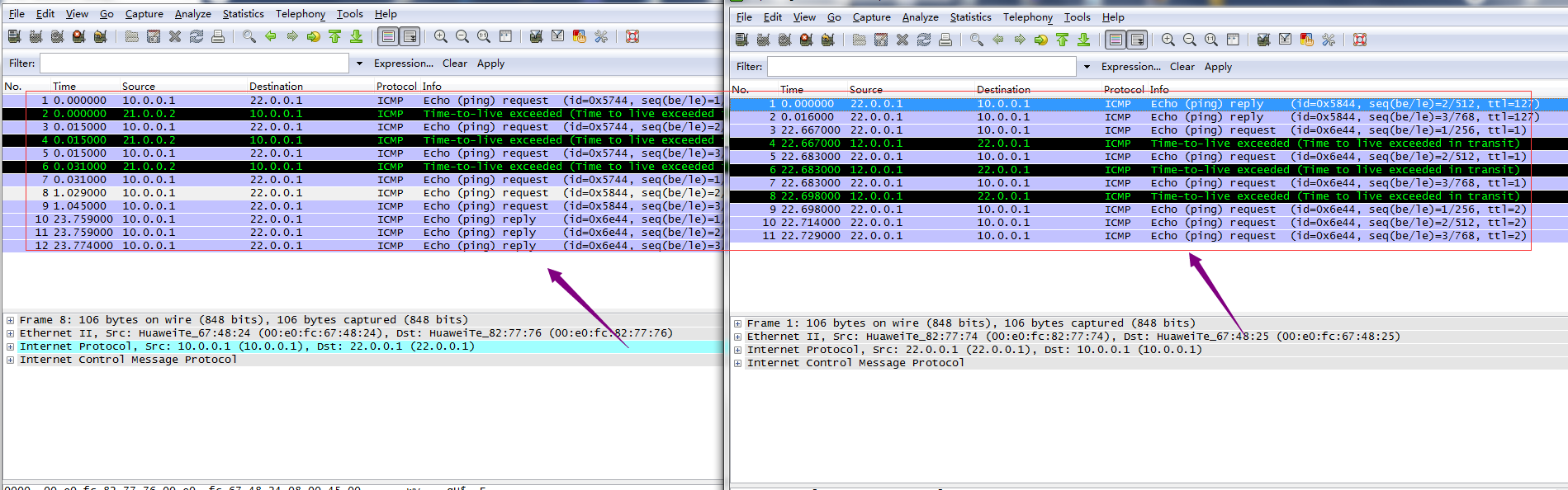

　　提示：從上面的鏈路追蹤和抓包可以看到現在pc5和pc6通信，兩條鏈路都用上了，pc5pingpc6走下面21網段，回復包全部走12網段所在鏈路，pc6pingpc5 去走12網段所在鏈路，回來走21網段所在鏈路；

　　浮動路由

　　浮動路由又稱主備路由，即去往同一網路的多條路由中有主備之分，默認情況主路由作業（活動路由），一旦活動路由宕掉，備份路由馬上就變為活動路由；一旦主路由恢復，備份路由又會處于非活動狀態；有點類似keepalived的搶占模式，一旦主掛了，備份路由馬上變為主，一旦原來的主活了，現在的主馬上就變為備份路由；其原理就是在等價路由的基礎上，借助路由器轉發原則根據其優先級來確定那條路由存在路由表（最優路由），一旦存在路由表中的最優路由鏈路宕掉，對應介面也會隨之宕掉，所以對應最優路由來說，其出介面就會變為unknow狀態，導致路由不可用，此時根據路由轉發原則，原來的次優路由就會變為最優路由，一旦優先級最小的路由所在鏈路恢復正常，路由器又會根據路由轉發原則把次優路由替換下來，讓其處于非活動狀態；

　　實驗：還是上述top，在R1上配置12網段所在鏈路為主鏈路，21網段為備份鏈路

　　配置r1

[R1]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 2        Configured Routes : 2

Static routing table status : <Active>
         Destinations : 1        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  60   0          RD   12.0.0.2        GigabitEthernet0/0/2
                    Static  60   0          RD   21.0.0.2        GigabitEthernet0/0/1

Static routing table status : <Inactive>
         Destinations : 0        Routes : 0

[R1]ip rou
[R1]ip route-s 22.0.0.1 32 21.0.0.2 pre 61
Info: Succeeded in modifying route.
[R1]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 2        Configured Routes : 2

Static routing table status : <Active>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  60   0          RD   12.0.0.2        GigabitEthernet0/0/2

Static routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  61   0          R    21.0.0.2        GigabitEthernet0/0/1

[R1]

　　提示：在R1上修改原有去往22.0.0.1 下一跳為21.0.0.2 的路由的優先級為61，此時對應路由器來說，去往22.0.0.1的兩條路由就不再是等價路由，所以下一跳為12.0.0.2的路由就會被選為最優路由，下一跳為21.0.0.2的路由就會被選為次優非活動路由；這里需要提醒的是以上路由只是針對r1，對r2來說，它的路由還是等價路由，并不會改變；

　　配置R2，12網段所在鏈路為備份鏈路，21網段為主鏈路

[R2]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 2        Routes : 3        Configured Routes : 3

Static routing table status : <Active>
         Destinations : 2        Routes : 3

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.1/32  Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0
                    Static  60   0          RD   21.0.0.1        GigabitEthernet0/0/2
       11.0.0.1/32  Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0

Static routing table status : <Inactive>
         Destinations : 0        Routes : 0

[R2]ip route-s 10.0.0.1 32 12.0.0.1 pre 61
Info: Succeeded in modifying route.
[R2]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 2        Routes : 3        Configured Routes : 3

Static routing table status : <Active>
         Destinations : 2        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.1/32  Static  60   0          RD   21.0.0.1        GigabitEthernet0/0/2
       11.0.0.1/32  Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0

Static routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.1/32  Static  61   0          R    12.0.0.1        GigabitEthernet0/0/0

[R2]

　　驗證：在R1上把12網段所在介面宕掉，看看對應的備份路由是否會成為活動路由？

<R1>sys
Enter system view, return user view with Ctrl+Z.
[R1]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 0
The number of interface that is UP in Protocol is 4
The number of interface that is DOWN in Protocol is 0

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.0.254/24        up         up
GigabitEthernet0/0/1              21.0.0.1/24          up         up
GigabitEthernet0/0/2              12.0.0.1/24          up         up
NULL0                             unassigned           up         up(s)
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]shutdow
Jul  3 2021 01:22:12-08:00 R1 %%01IFPDT/4/IF_STATE(l)[0]:Interface GigabitEthernet0/0/2 has turned into DOWN state.
[R1-GigabitEthernet0/0/2]
[R1-GigabitEthernet0/0/2]
Jul  3 2021 01:22:13-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/2 has entered the DOWN state.
[R1-GigabitEthernet0/0/2]q
[R1]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 2        Configured Routes : 2

Static routing table status : <Active>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  61   0          RD   21.0.0.2        GigabitEthernet0/0/1

Static routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  60   0               12.0.0.2        Unknown

[R1]

　　提示：可以看到R1上的g0/0/2介面宕掉以后，對應活動路由變成了非活動路由，原來的非活動路由變成了活動路由；當然路由的變化也意味著其資料包的走向也發生了變化，從而實作鏈路切換；

　　恢復R1上的g0/0/2介面，看看對應路由變化

[R1-GigabitEthernet0/0/2]undo shutdown
[R1-GigabitEthernet0/0/2]
Jul  3 2021 01:26:52-08:00 R1 %%01IFPDT/4/IF_STATE(l)[2]:Interface GigabitEthernet0/0/2 has turned into UP state.
[R1-GigabitEthernet0/0/2]
Jul  3 2021 01:26:52-08:00 R1 %%01IFNET/4/LINK_STATE(l)[3]:The line protocol IP on the interface GigabitEthernet0/0/2 has entered the UP state.
[R1-GigabitEthernet0/0/2]q
[R1]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 2        Configured Routes : 2

Static routing table status : <Active>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  60   0          RD   12.0.0.2        GigabitEthernet0/0/2

Static routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.0.0.1/32  Static  61   0          R    21.0.0.2        GigabitEthernet0/0/1

[R1]

　　提示：可以看到當介面恢復，對應活動路由又會變為非活動路由，實作了鏈路和路由的切換；當然對于r2也是同樣的原理；從某種意義上我們可以理解浮動路由其實就是鏈接的高可用；

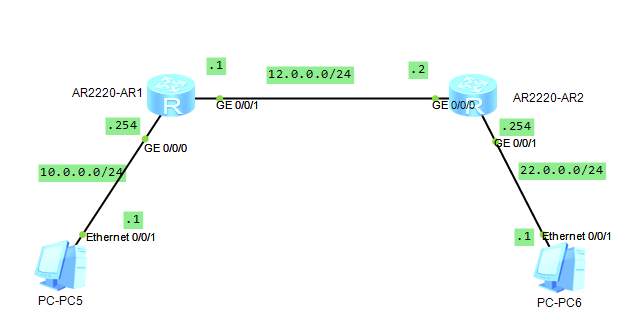

　　預設路由

　　從上面的實驗和配置程序來看，使用靜態路由，必須在對應路由器上配置上資料包來回的路由，如果沒有對應網段的路由，則我們就不能夠正常訪問對應的目標網路；這樣一來我們如果要訪問的網路非常多，比如互聯網，我們不能也不應該把全互聯網所有路由都寫進路由器，即便可以，運營商和互聯網的路由非常多，一般路由器也存不下，為了解決這樣的問題，預設路由就可以派上用場了；所謂預設路由是指，在路由表中，所有未被匹配的路由，都可以被預設路由所匹配；預設路由以0.0.0.0為目標網路，掩碼為0.0.0.0或前綴為0 來表示匹配任意目標網路；根據路由器的轉發原則，掩碼最長匹配優先，預設路由的優先級是最低的，即最后才會被匹配；預設路由的作用是減少路由條目，減輕路由器查找匹配路由的壓力；通常用于末梢網路，比如家庭上網，企業出口；預設路由可以靜態配置，也可通過動態路由協議發布；

　　實驗：靜態配置預設路由，實作pc5和pc6互通

　　配置R1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.0.0.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 24
Jul  3 2021 01:55:33-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 24
[R1-GigabitEthernet0/0/1]q
[R1]ip route-s 0.0.0.0 0 12.0.0.2
Jul  3 2021 01:55:33-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R1]ip route-s 0.0.0.0 0 12.0.0.2
[R1]dis ip routing-table pro static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 1        Configured Routes : 1

Static routing table status : <Active>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   Static  60   0          RD   12.0.0.2        GigabitEthernet0/0/1

Static routing table status : <Inactive>
         Destinations : 0        Routes : 0

[R1]

　　配置R2

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 22.0.0.254
Jul  3 2021 01:55:45-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/1]ip add 22.0.0.254 24
[R2-GigabitEthernet0/0/1]q
[R2]ip route-s 0.0.0.0 0 12.0.0.1
Jul  3 2021 01:55:45-08:00 R2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R2]ip route-s 0.0.0.0 0 12.0.0.1
[R2]dis ip routing-table protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 1        Configured Routes : 1

Static routing table status : <Active>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   Static  60   0          RD   12.0.0.1        GigabitEthernet0/0/0

Static routing table status : <Inactive>
         Destinations : 0        Routes : 0

[R2]

　　驗證：用pc5 ping pc6 看看是否可以互通？



　　提示：可以看到配置預設靜態路由以后，pc5是可以正常和pc6通信；同樣的原理，pc6也是可以正常和pc5通信；有了預設路由我們只需要寫一條了路由，即可匹配任意路由；這里需要提醒一下，預設路由一般用于末梢網路，如果不是末梢網路的路由器，需要結合靜態明細路由或動態路由；

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/288883.html

標籤：其他

上一篇：使用AVPro Video在Unity中播放開場視頻(CG)筆記

下一篇：C語言——簡單的走迷宮小游戲（無指標，無鏈表,無......!!!）

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
