opencv練手專案：信用卡數字識別

整體思路：利用輪廓檢測與模板匹配實作信用卡數字識別，

總體分為3步：

1. 使用輪廓檢測實作數字1-9模板的存取，
2. 檢測到信用卡的數字部磁區域并存盤，
3. 將信用卡數字依次與模板進行匹配，尋找到最合適的數字

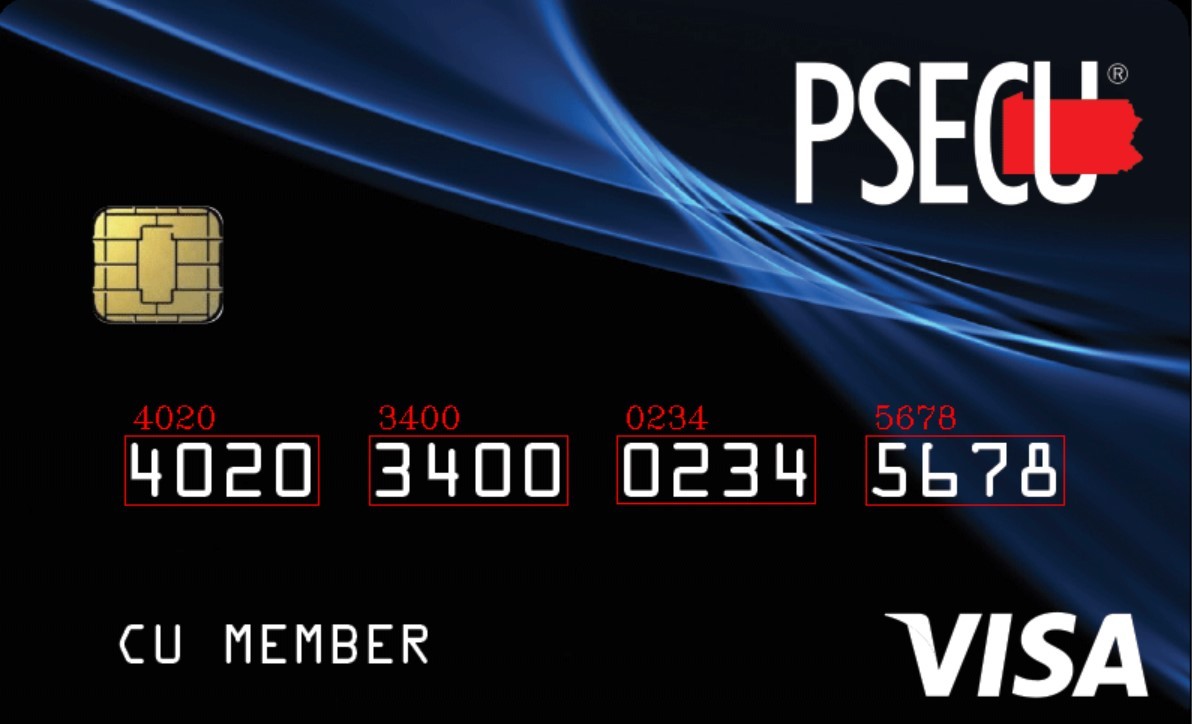

最終效果：

Step1：數字模板的獲取
原始圖片如下，需要通過輪廓檢測獲取每個單獨的數字模板，

思路：通過輪廓檢測獲得各個數字的外輪廓，然后通過做出各個外輪廓的外接矩形并根據外接矩形的左上角點x的排序結果，確定對應數字所在的位置，然后用digit字典存盤每一個數字的圖象，

#獲取模板,獲得模板字典
templateRGB=cv.imread('ocr_a_reference.png',cv.IMREAD_COLOR)
templateGray=cv.cvtColor(templateRGB, cv.COLOR_BGR2GRAY)
(ret,templateGrayInv)=cv.threshold(templateGray, 127, 255,
									 cv.THRESH_BINARY_INV)
contours,hierarchy=cv.findContours(templateGrayInv.copy(),
				cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)

boundingBoxes=[]    #繪制外接矩形,按照x的大小排序,得到0-9的模板
for cnt in contours:
    boundingBoxes.append(cv.boundingRect(cnt))  #(x,y,w,h)
boundingBoxes=sort(boundingBoxes)

digits = {}	#此處可用字典也可用串列
for (i,c) in enumerate(boundingBoxes):
    (x,y,w,h)=boundingBoxes[i]
    roi=templateGrayInv[y:y+h,x:x+w]
    roi=cv.resize(roi, (57,88))
    digits[i]=roi

result: digit={0:image of number 0,1:image of number 1,...,9:image of number 9}

Step2：檢測到信用卡的數字部磁區域并存盤
難點在于如何檢測到數字所在的區域，此處采用形態學閉操作的方法，將數字膨脹成連接在一起的明亮區域(4個為1個區域)，然后通過輪廓檢測做出外接矩形，根據限定矩形選擇條件，比如長寬之比、長寬范圍、矩形在影像中的整體位置等等選擇出合適的外接矩形，其框選的內部即為所要的區域，

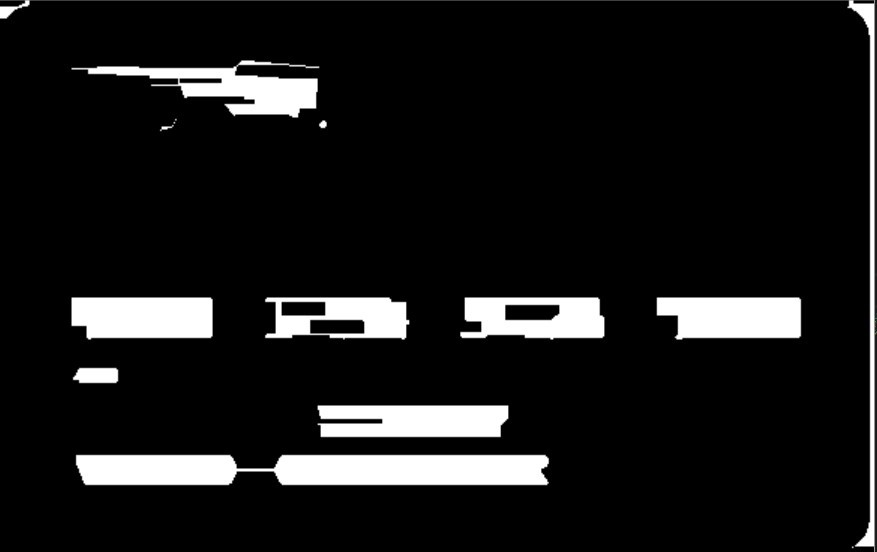

下圖為閉操作之后的影像：

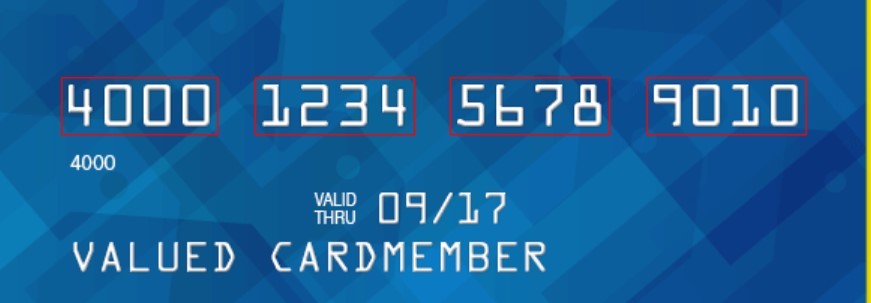

約束外接矩形條件后的結果：

#處理信用卡獲取信用卡數字所在位置
creditCardBGR=cv.imread('credit_card_01.png',cv.IMREAD_COLOR)
creditCardGray = cv.cvtColor(creditCardBGR, cv.COLOR_BGR2GRAY)
(ret,creditCardGrayThresh)=cv.threshold(creditCardGray, 127, 255,
												cv.THRESH_BINARY)

kernel=np.ones((4,9))   #禮帽操作
tophat = cv.morphologyEx(creditCardGrayThresh, cv.MORPH_TOPHAT, kernel)

kernel=np.ones((3,25))  #閉操作
close=cv.morphologyEx(tophat, cv.MORPH_CLOSE, kernel)
close=cv.morphologyEx(close, cv.MORPH_CLOSE, kernel)

contours, hierarchy = cv.findContours(close.copy(),      #依靠輪廓檢測找到四段數字的區域
    cv.RETR_EXTERNAL,cv.CHAIN_APPROX_SIMPLE)

boundingBoxes=[]
for cnt in contours:
    (x,y,w,h)=cv.boundingRect(cnt)
    ratio=w/h
    if ratio>3.3 and ratio<4.3:     #可以再加入條件進行約束
        boundingBoxes.append((x,y,w,h))
boundingBoxes=sort(boundingBoxes)

在獲取4段數字區域之后，與Step1的做法相同，在各自數字區域內進行輪廓檢測，并且根據外接矩形的x進行排序，獲得各自內部數字的影像資料，自此16個數字全部被從原始信用卡影像中提取出來，

#遍歷4段區域,找到16個數字的影像資訊并存盤
number=[]
for i in range(0,4):
    (x,y,w,h)=boundingBoxes[i]
    region=creditCardGrayThresh[y-3:y+h+3,x-3:x+w+3]    #存盤當前段的影像內容

    interNums=[]
    contours, hierarchy = cv.findContours(region.copy(), #找到4個內部數字的區域
        cv.RETR_EXTERNAL,cv.CHAIN_APPROX_SIMPLE)
    for cnt in contours:
        (x,y,w,h)=cv.boundingRect(cnt)
        interNums.append((x,y,w,h))
    interNums=sort(interNums)

    for j in range(0,len(interNums)):   #依次存盤到number串列中
        (x,y,w,h)=interNums[j]
        roi=region[y:y+h,x:x+w]
        roi=cv.resize(roi, (57,88))
        number.append(roi)

Step3：將信用卡數字依次與模板進行匹配，尋找到最合適的數字
將存盤信用卡數字的number串列中的數字依次與Step1中得到的模板進行匹配，以得分高的做為最終結果，

#使用模板匹配得到最終結果
OCR_Rseult=''
for i in range(0,len(number)):
    scores=[]
    for j in range(0,len(digits)):
        result=cv.matchTemplate(number[i], digits[j], cv.TM_CCOEFF)
        (_, score, _, _) = cv.minMaxLoc(result)
        scores.append(score)
    OCR_Rseult+=str(np.argmax(scores))

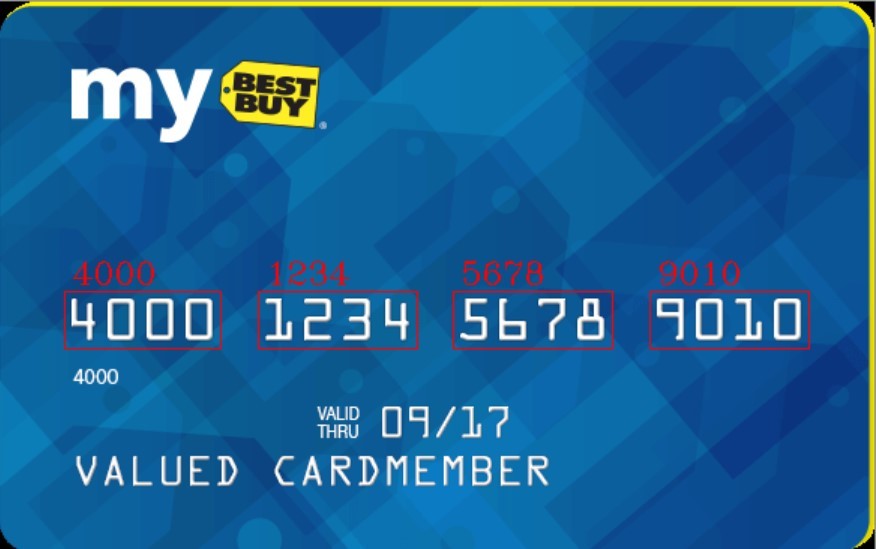

最后顯示效果：

print(OCR_Rseult)   #列印數字
image=creditCardBGR.copy()  #繪圖
for (i,(x,y,w,h)) in enumerate(boundingBoxes) :
    cv.rectangle(image, (x- 5, y - 5),(x + w + 5, y + h + 5), (0, 0, 255), 1)
    cv.putText(image,OCR_Rseult[4*i:4*i+4],(x,y-10), cv.FONT_HERSHEY_COMPLEX, 0.7, (0, 0, 255))
cv_show('img', image)
