前言

若你的工程還沒有進行基礎配置，請查看我的博文Unity 之 ShaderGraph入門使用詳解，按照步驟操作完成配置即可，還能順便學習一下基礎操作流程哦~
本文手把手教你制作超級炫酷的溶解效果，入門級教程，還不快動手試試？有經驗的童鞋可以直接跳到最后一步，按照圖示搭建即可，

一，效果展示

老規矩，直接上效果圖：（最高端的效果只需要最簡單的模型呈現）

沒學習Shader Graph之前：我靠😱 ！這效果有點牛啊，那個大佬寫的？
學習了Shader Graph之后：我去😒 ！就這？豈不是有手就行？

通過主節點Alpha Clip Thresholdα剪輯閾值屬性，來控制顯示隱藏（取值范圍0-1），意為Alpha輸入的大于“α剪輯閾值”則顯示，否則隱藏，（Alpha:0-1代表白色-黑色）

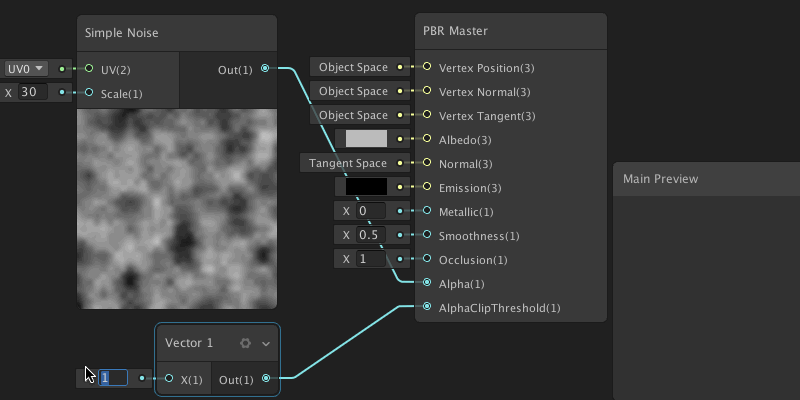

創建Simple Noise節點控制Alpha，調節Simple Noise節點Scale屬性控制大小，調整Alpha Clip Threshold控制顯示隱藏，效果如下：

怎么樣？是不是覺得看完原理介紹就不用往下看了？

讀者😈 ：就這？😒 在此基礎上隨便加一個Time時間節點控制一下自動溶解，再加一個Color顏色節點修改下顏色不就實作了開篇時展示的效果，這么簡單的制作也好意思單獨拿出來水一篇文章？

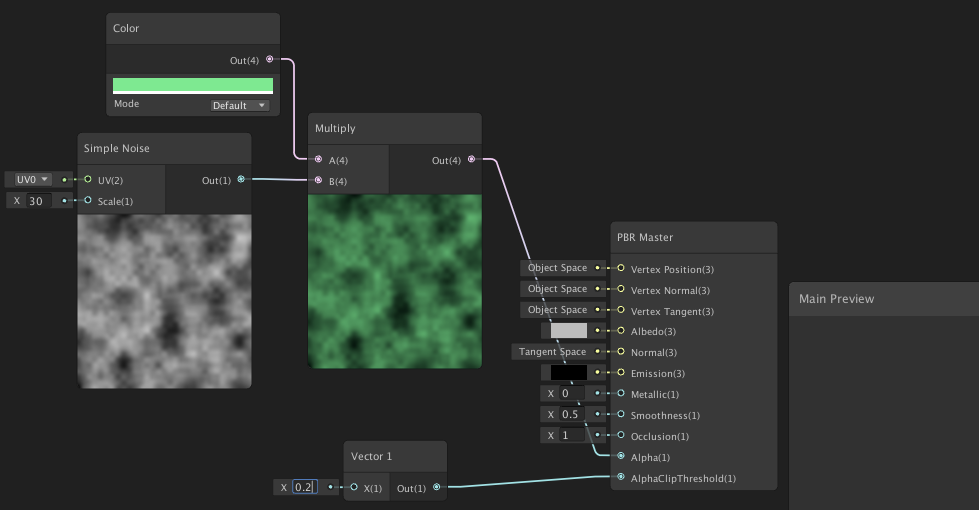

嘗試第一步，添加顏色節點，連接如下圖，結果發現不但顏色沒加上，預覽圖連球都顯示不出來了🙃 …

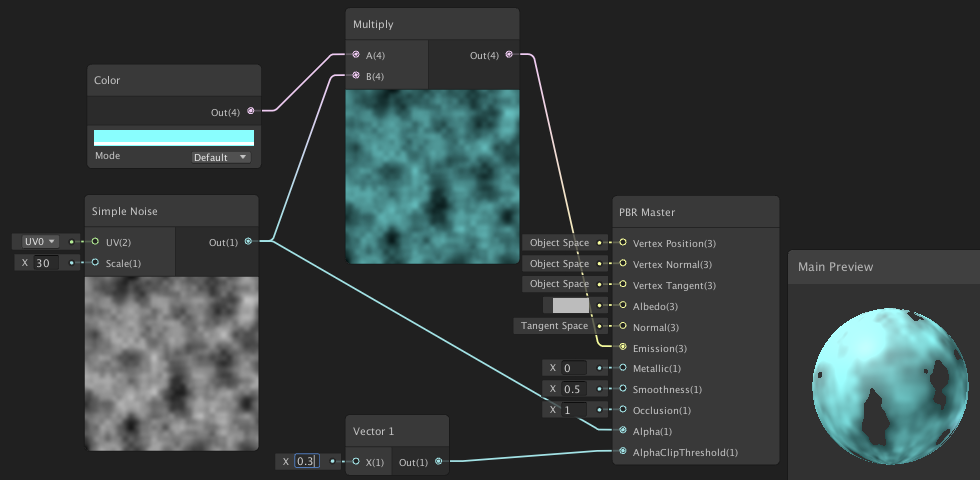

嘗試第二步，添加顏色節點，連接如下圖，結果發現溶解效果是有顏色了，但是效果看起來還不如不加顏色了…

作者👿 ：Emm…🙄 雖說我這是入門級文章，要是這么簡單也不至于寫這么長吧，如果你做到了第二步這個效果的話，距離成功就還差一點點了(使用Step節點)要是明白了呢？就去嘗試，表示看不懂什么意思的話，還是繼續往下看吧~

準備作業

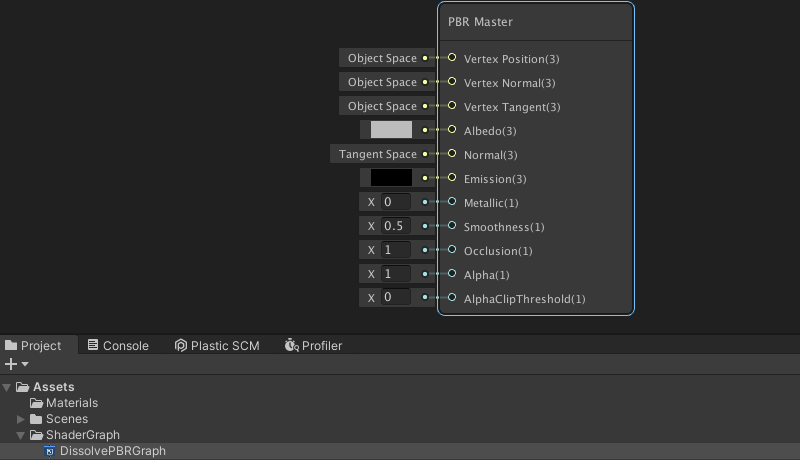

在Project面板右鍵 --> Create --> Shader --> PBRGraph（我這里命名為“DissolvePBRGraph”），然后雙擊打開編輯器面板：
實作溶解

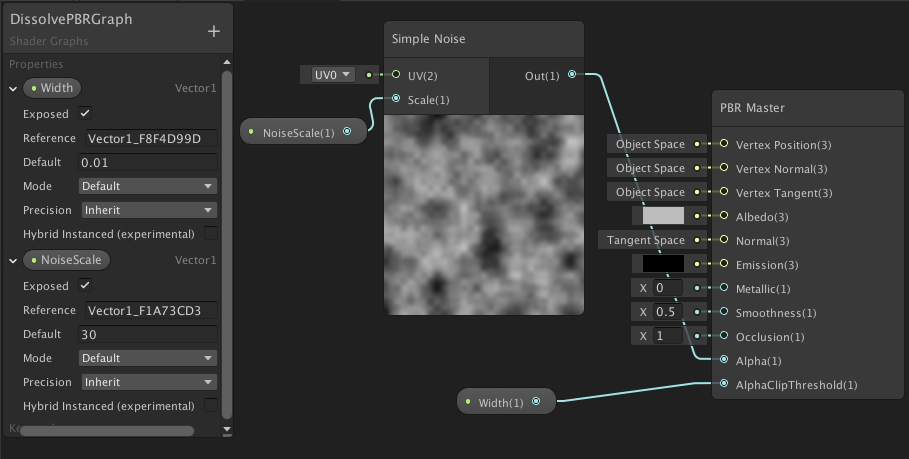

創建兩個Vector 1節點并將其設定為公開屬性（選中節點右鍵選擇“Convert To Property”）分別命名為"Width"和”NoiseScale“，然后創建Simple Noise節點，和主節點連接情況如下：
添加顏色

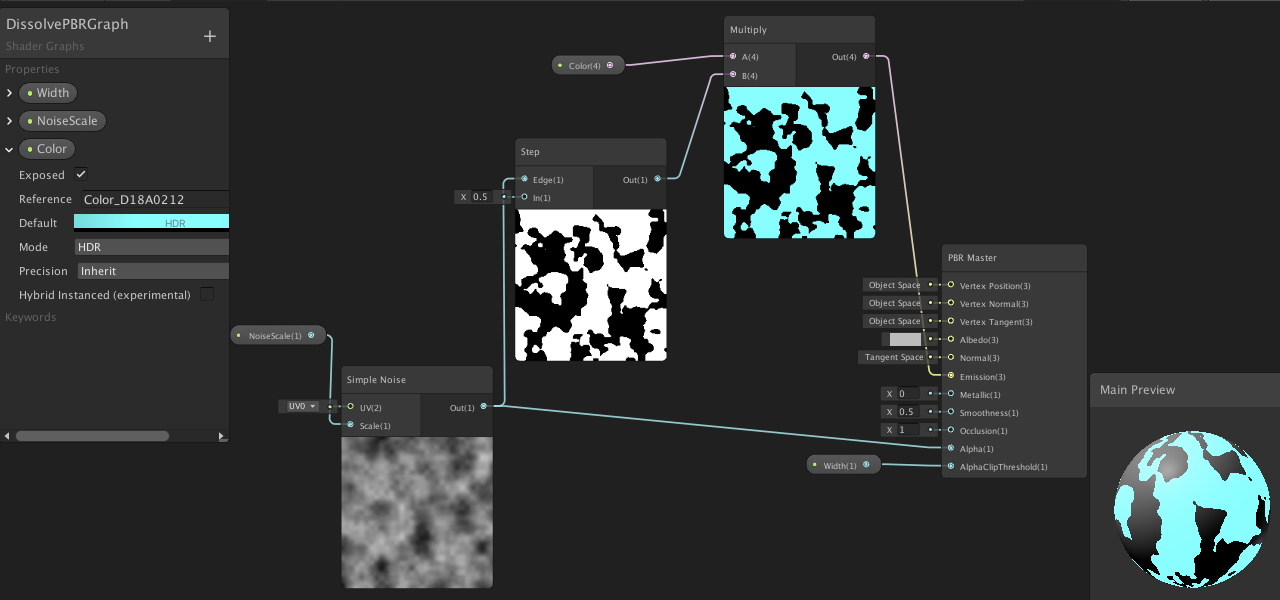

創建Color顏色節點的并將其設定為公開屬性，創建Step節點（作用：如果輸入In的值大于或等于輸入Edge的值，則回傳 1，否則回傳 0，）創建Multiply乘法節點，連接情況如下：

PS：這里我將Color顏色節點的模式調整為HDR是為了增加亮度，可按需修改，
自動溶解

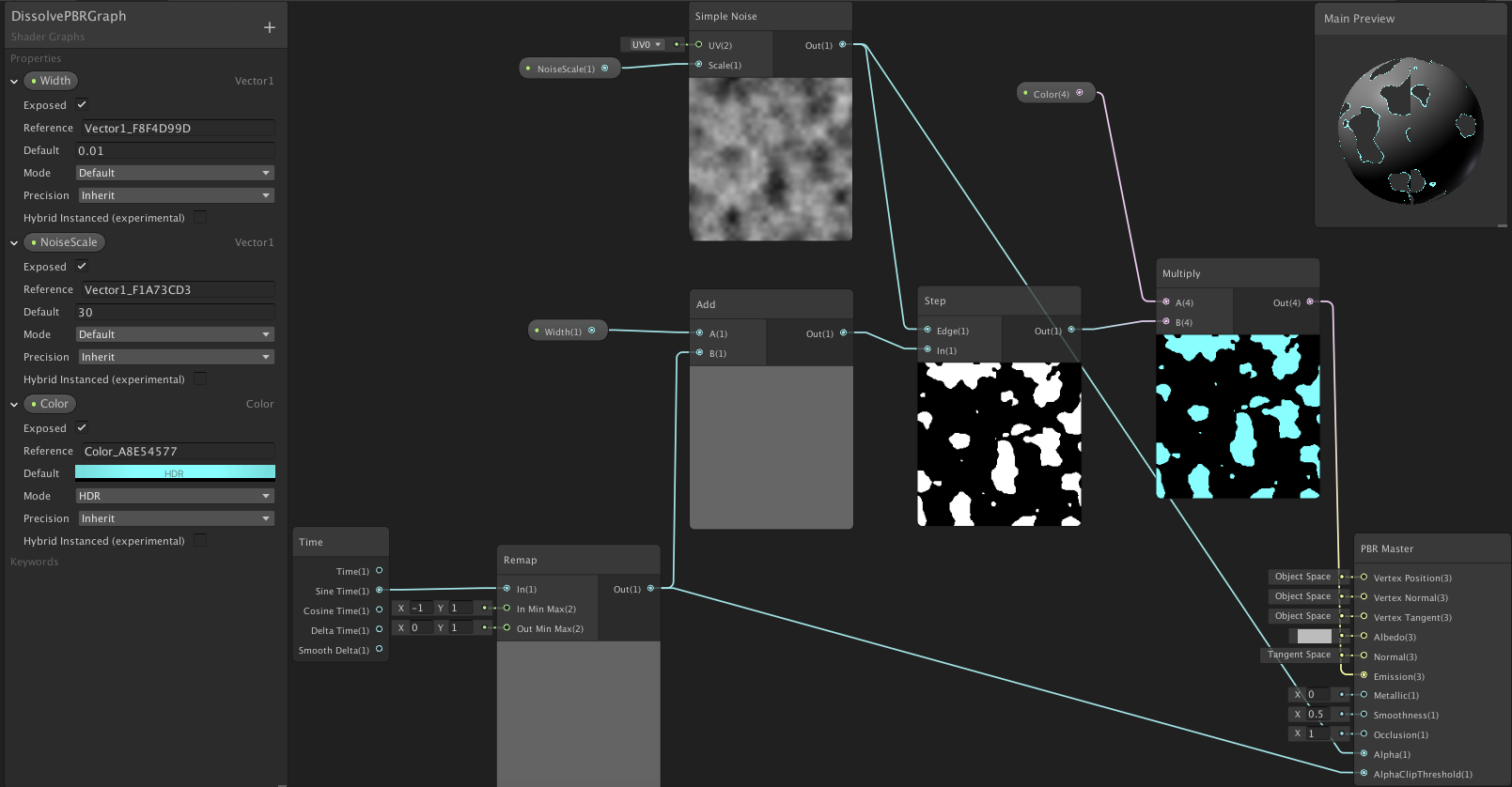

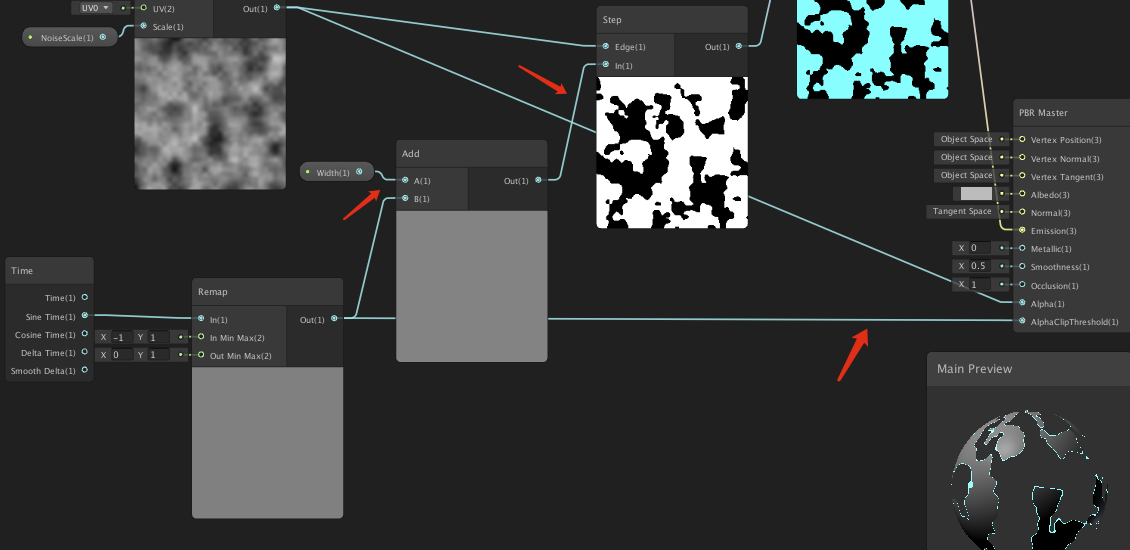

創建Time時間節點，為了效果我選擇使用其Sine Time輸出，所以為保證輸出值一直為正數，添加Remap節點控制其輸出映射為0-1之間，然后添加Add加法節點，用于連接時間節點和"Width"屬性值，最終連接情況如下：

記得點擊左上角的"Save Asset"保存一下哦~

創建材質球并使用剛制作的Shader

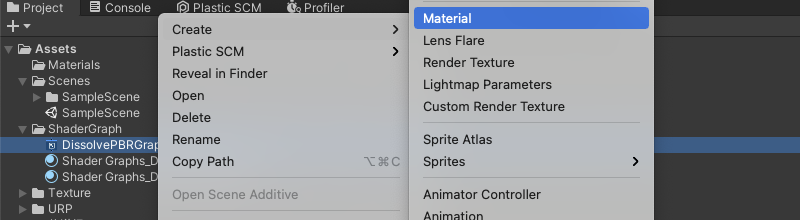

這里提供一個快捷創建材質球的方法，滑鼠選中我們保存的“DissolvePBRGraph”檔案，然后右鍵創建材質球，這樣我們創建出來的材質球，就自動使用這個Shader了，

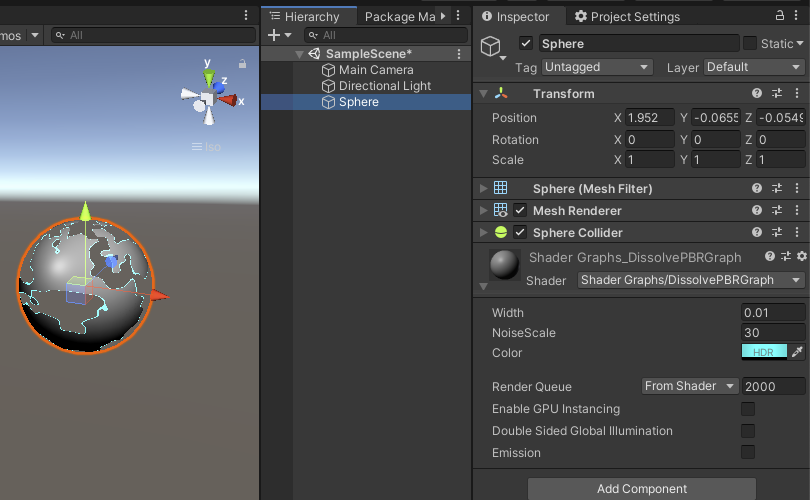

在“Hierarchy”面板創建Sphere，并將剛剛創建的材質球賦值給它，得到結果如下：
若需要多個不同顏色不同效果的溶解效果，復制材質球修改公開屬性即可，
