一、影像顯示與儲存原理
1.1、影像怎么顯示
計算機視覺中，主要有RGB顏色空間與HSV顏色空間：
RGB：三個顏色通道（RGB），有時候有四個（ARGB）
HSV：三個通道（HSV），色調、飽和度、亮度

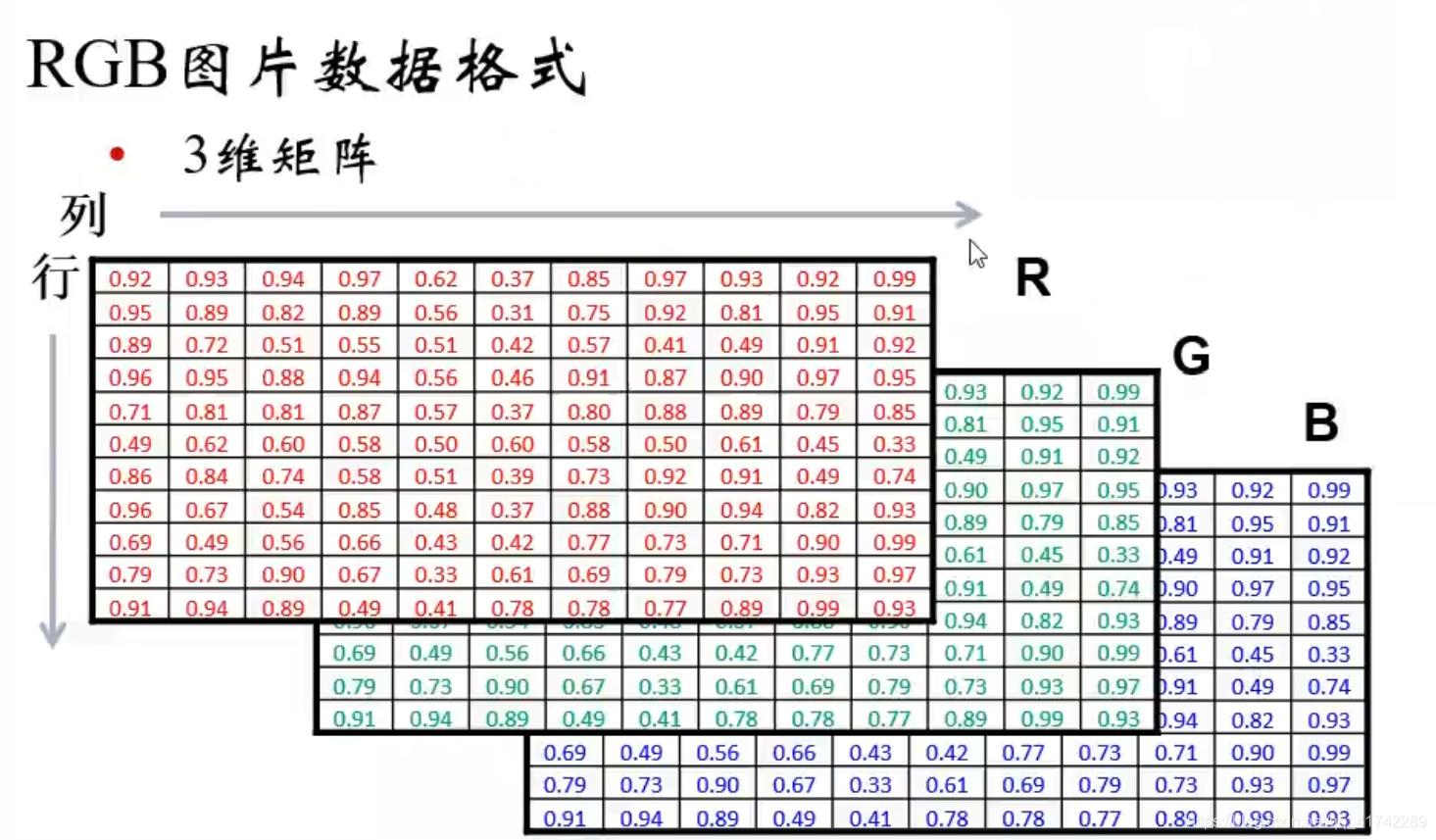

1.2、影像怎么儲存
二、影像增強的目標
改善視覺效果，轉為更適合人或者機器分析，突出有意義的東西，抑制無用資訊
空間域處理：點運算【直方圖】，形態學運算【膨脹，腐蝕】，臨域運算【卷積，金字塔】
頻率域處理：傅里葉變換，小波變換
三、點運算：基于直方圖的對比度增強
3.1 直方圖是什么

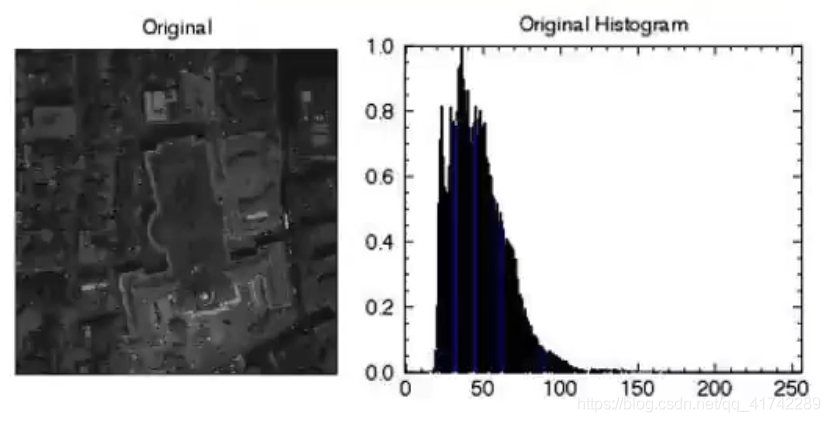

將某一張照片的像素灰度[0,255]全部找出來，并按照個數統計其分布，得到的統計曲線就是直方圖，如下圖

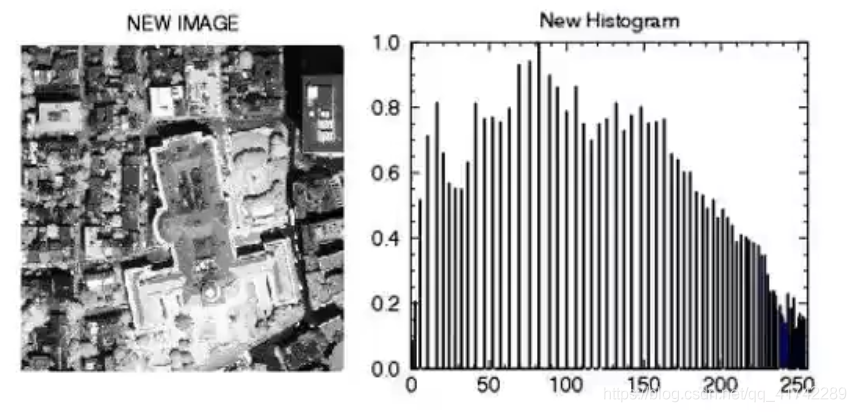

3.2 直方圖均衡化（經典方法）
如3.1圖，可以看出此時灰度分布不均勻，影像集中在了較暗的地方，這種情況大多數是因為相機的的成像、曝光等等有問題，可以通過直方圖均衡化來調整，對直方圖進行非線性拉伸，使得其大致均勻分布，注意通常為非線性拉伸，
3.3 自適應直方圖均衡化（AHE）
簡單地非線性拉伸直方圖成為直方圖均衡化的經典演算法，想象一下，當影像中存在過亮的情況，比如正對著光源拍攝，這種情況使用經典演算法，會導致亮的部分更亮，因此經典演算法作用有限，可以使用自適應直方圖均衡化，分為以下幾步：
1、設定一個模板，在原始圖片上滑動，步長固定；
2、在滑動的時候，對模板覆寫住的區域進行直方圖均衡的經典演算法，并對每個像素點進行結果賦值；
3、滑動結束后 ，每個像素點會有多個賦值，取多個賦值的均值為最終的結果，這個結果成為即為AHE得到的映射函式，
3.4 限制對比度自適應直方圖均衡（CLAHE） 沒搞懂

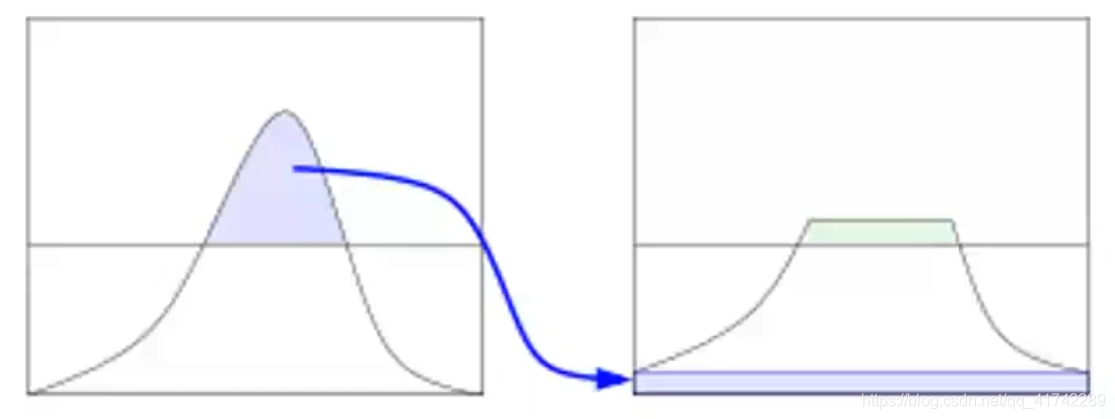

AHE有一個缺點，他在處理的時候，會將圖片噪聲放大，因此提出了CLAHE，大致程序為，在AHE的基礎之上，把左圖中超出閾值的部分整體拆分移動到底部，使得整個直方圖抬高，

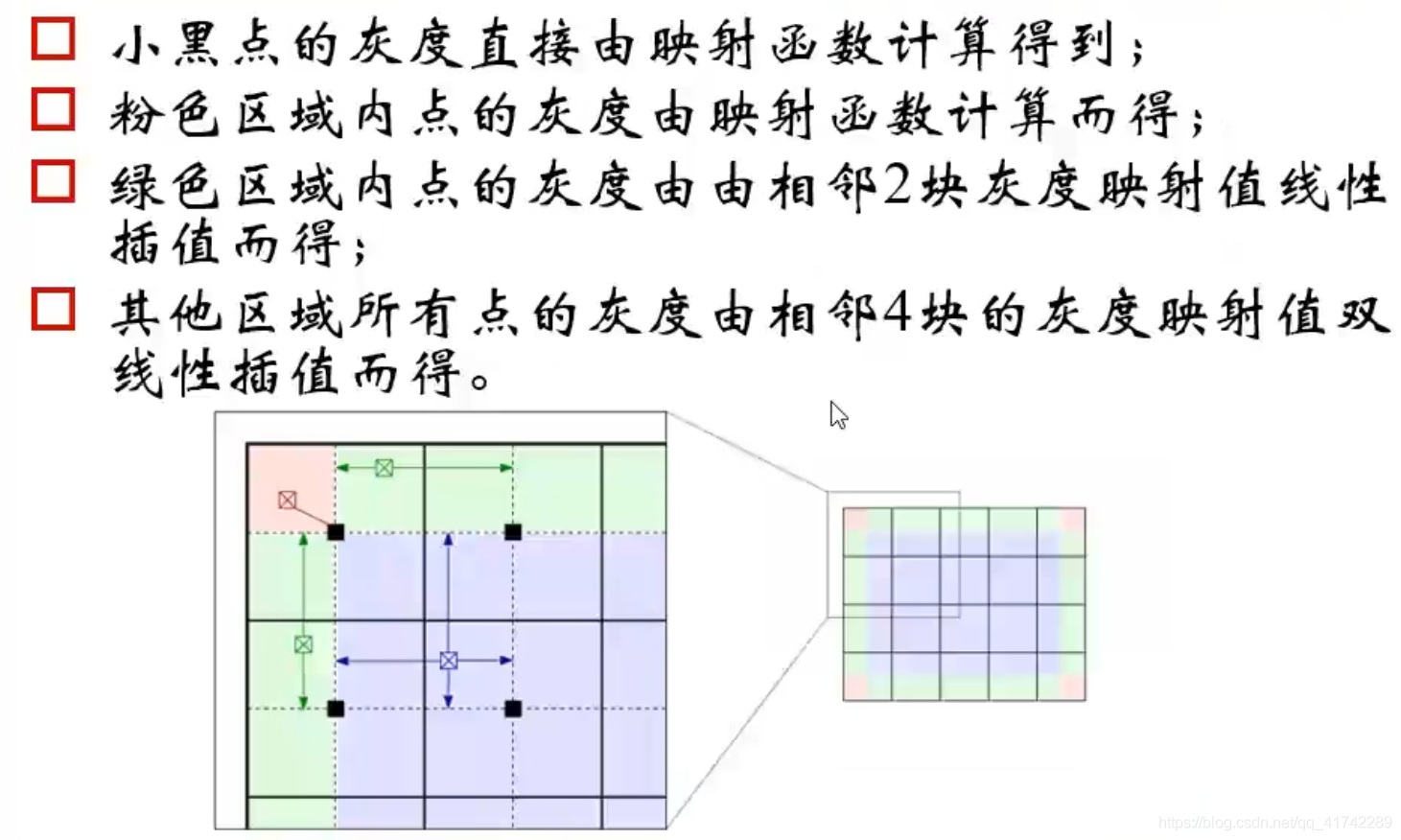

簡單地進行上述移動還會帶來圖片不連續的問題，如相鄰兩個像素點差距過大，但是我不知道為什么，為了解決這個問題， 需要對AHE得到的映射函式稍微加工一下，如下圖2.
圖1：CLAHE示意圖
圖2：映射函式優化
四、形態學處理

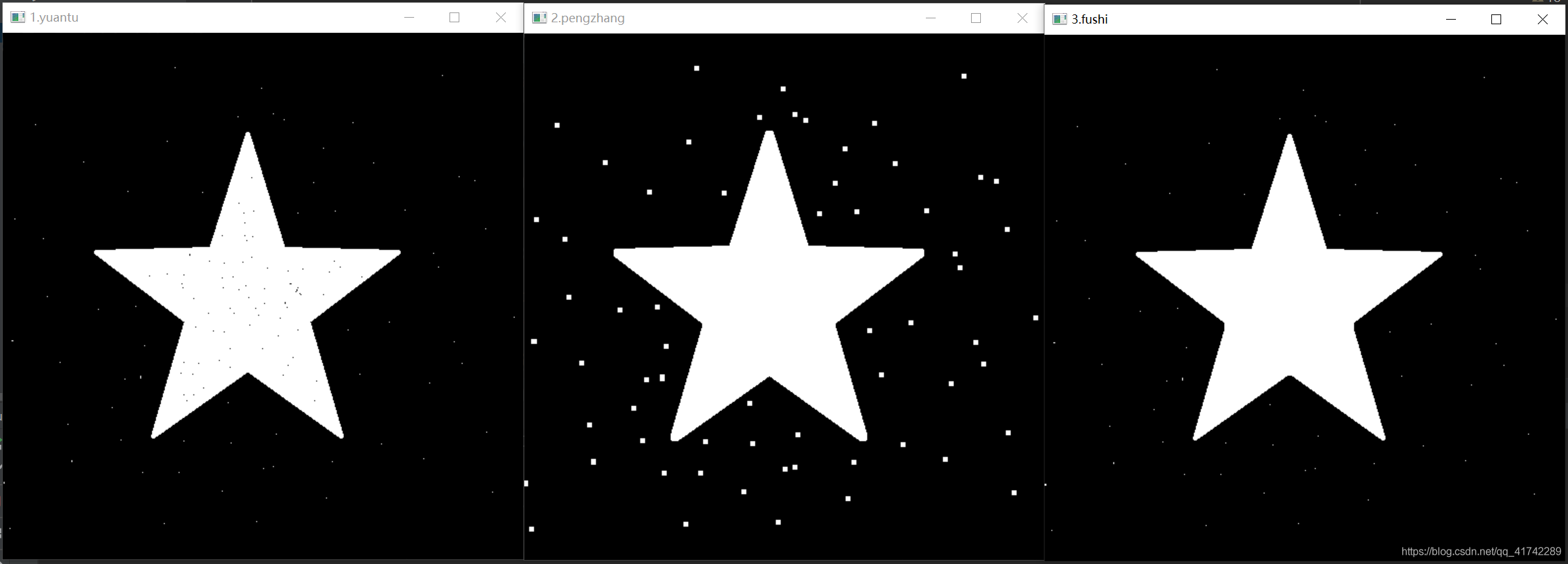

膨脹與腐蝕
開運算：先腐蝕再膨脹，可以去掉目標外的孤立點
閉運算：先膨脹再腐蝕，可以去掉目標內的孔

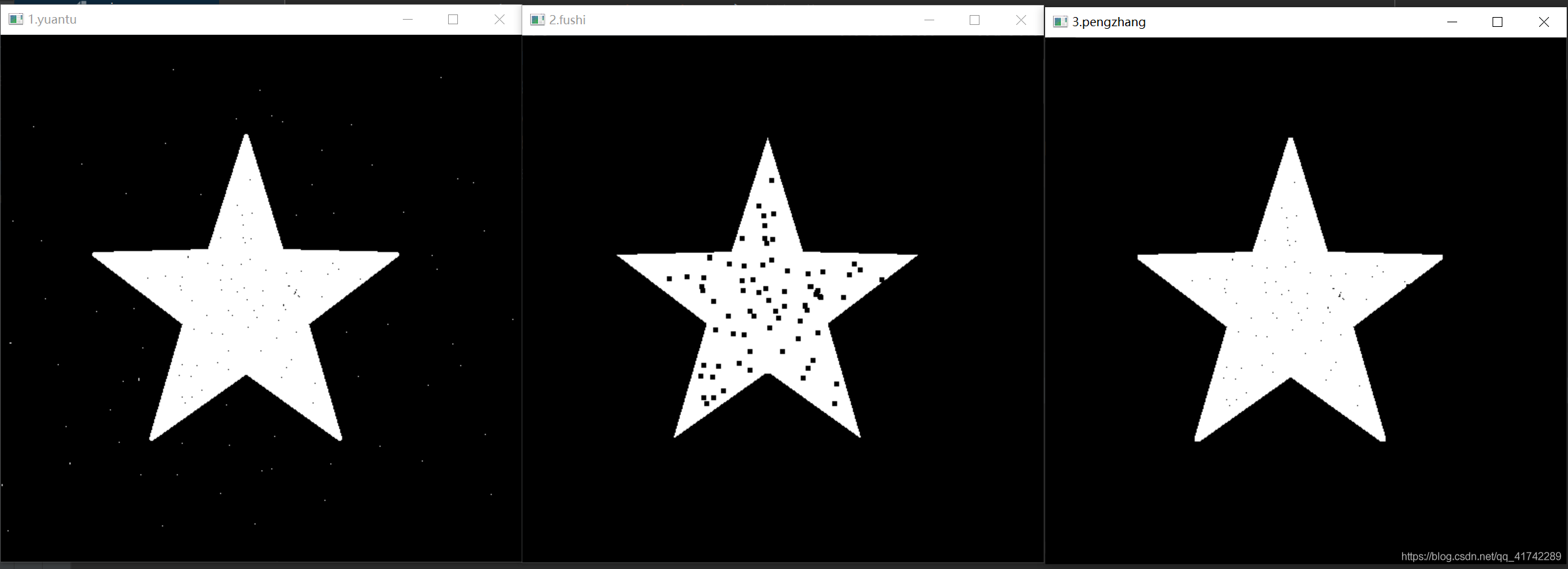

開運算中：腐蝕后，五角星外的白點會被腐蝕消失，同時五角星會往外擴張一小圈；再膨脹的時候，五角星會碩訓原先的樣子，而白點已經消失了，
閉運算中：膨脹后，五角星內的黑點會因為邊緣的白色向其膨脹而消失；再腐蝕使得五角星和外部的白點恢復原樣，而黑點已經消失了，
五、空間域處理：卷積

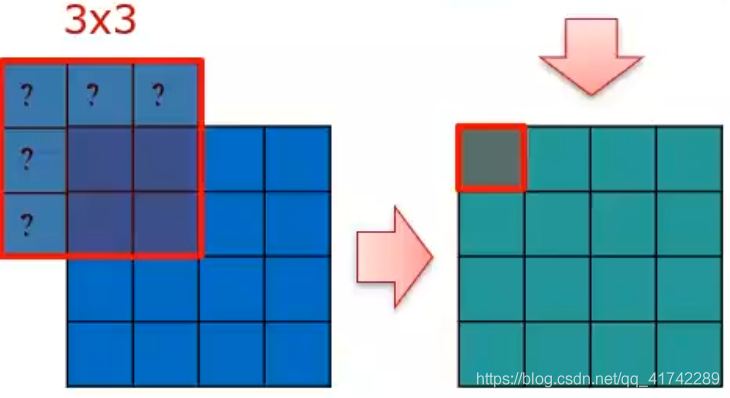

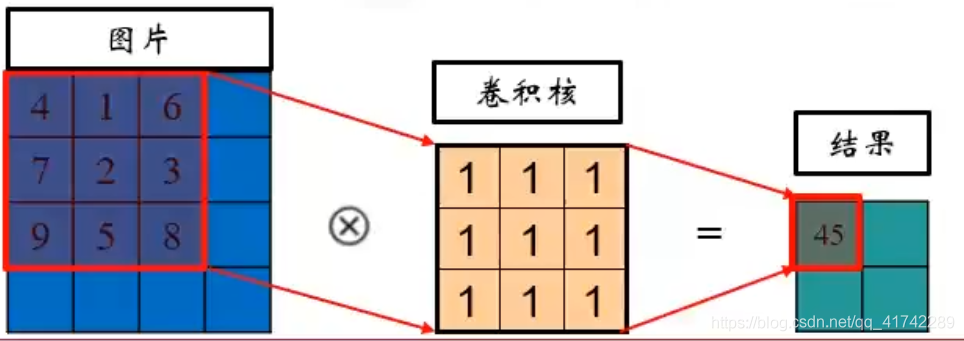

卷積的時候如果不進行邊界擴充（Padding），那么卷積結果一定是比原來的圖片要小，如圖，用3 * 3的卷積核對4 * 4大小的圖片進行卷積，當不進行邊界擴充時候， 需要把卷積核邊緣同圖片邊緣對齊，得到的結果必定比原圖片小，
當進行邊界擴充時候，將卷積核中心與目標位置對齊，超出圖片的部分假定為某個值，使得卷積后的大小與原圖片保持一致，
邊界填充策略一般有：0，邊界值，鏡像，塊復制，補0用得最多，但在使用的時候需要避免大卷積核與小圖片的搭配——這樣在卷積的時候，邊界有很多本沒有的0加入運算，而中心位置沒有額外加入的0，導致中間和邊界的數值差距變大，會造成較大誤差，
當卷積核是對稱的時候，可以將卷積核拆解成 列*行 級聯的形式，然后對圖片先進行列卷積，再進行行卷積，得到的結果和直接卷積的結果是一樣的，這樣拆解的好處是降低了卷積運算的復雜度，由N2降為了2N（這里也沒搞懂），
魔鬼細節：卷積運算本身并不是矩陣相乘，而是對應位置直接相乘相加；而有時候，我們會把卷積核倒轉一下，或者設定對稱的卷積核，使其變成矩陣相乘，
六、卷積的應用（平滑、邊緣檢測、銳化）
1、平滑
以3*3的卷積核為例，每個位置相乘后應得到9個值，卷積是對這9個位置直接相加，濾波其實是根據這9個值，采用某種方法來計算結果，
| 濾波方法 | 卷積核 | 程序 | 評價 |
|---|---|---|---|
| 均值濾波 | 卷積核值全為1 | 對9個值取均值，作為該位置的結果 | 平均值會降低像素間區分度，不能很好地去噪，還破壞了細節 |
| 中值濾波 | 卷積核值全為1 | 對9個值取中值，作為該位置的結果 | 很好地去噪 |
| 高斯濾波 | 卷積核中心值大，邊緣小，所有值相加為1 | 對9個值相加，作為該位置的結果 | 把圖片變模糊 |
高斯濾波的有一個引數δ，這個引數代表了卷積核
看起來似乎沒什么用，把圖片變模糊算什么本事？在8.1中會有敘述，
2、邊緣檢測
| 濾波方法 | 卷積核 | 程序 | 評價 |
|---|---|---|---|
| 水平梯度濾波 | (-1,0,1) (-1,0,1) (-1,0,1) | 相乘相加 | 放大垂直邊緣差異，檢測垂直邊緣 |
| 垂直梯度濾波 | (-1,-1,-1) ( 0, 0, 0) ( 1, 1, 1) | 相乘相加 | 放大水平邊緣差異，檢測水平邊緣 |
| Sobel 梯度濾波 | (-1,-2,-1) ( 0, 0, 0) ( 1, 2, 1) | 相乘相加 | 基礎梯度濾波的改進版 |
| Laplacian 梯度濾波 | 中間大，四周小，相加等于0，如 ( 0, 1, 0) ( 1,-4, 1) ( 0, 1, 0) | 相乘相加 | 檢測變化明顯的地方，并且過濾平滑，用于細節銳化 |
3、銳化

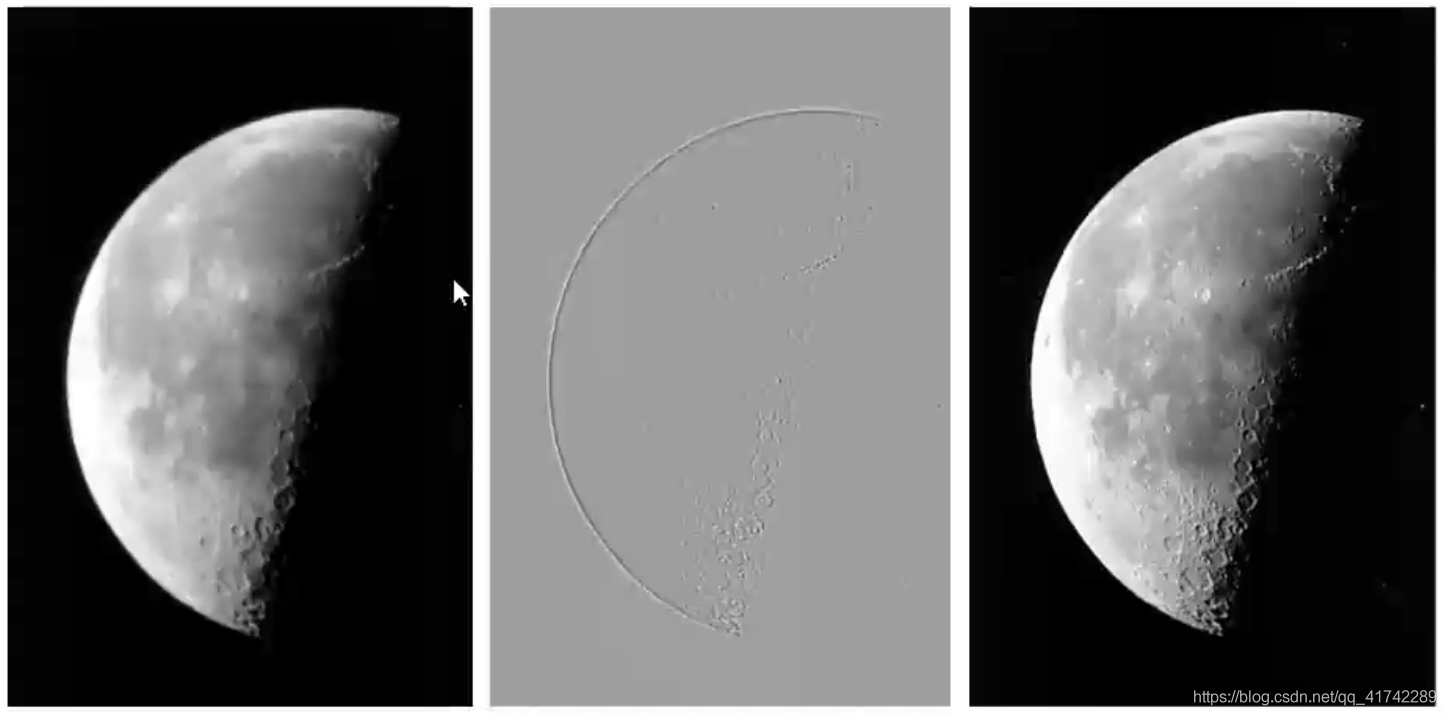

Laplacian 梯度濾波示例
邊上黑色的區域十分平滑，基本保持某個灰度不變，在和為0的卷積核作用下，會變成0，達到了過濾平滑的效果，環形山部分尤其是環形山邊緣變化較明顯，在中心大的卷積核作用下，會凸顯出來，將卷積后的結果與原圖相加，平滑部分值為0不變，細節部分更加明顯，達到銳化效果，
七、頻率域處理：傅里葉變換，小波變換
1、如何讓卷積更快
空間域卷積 = 頻率域乘積（看不懂）
八、應用案例

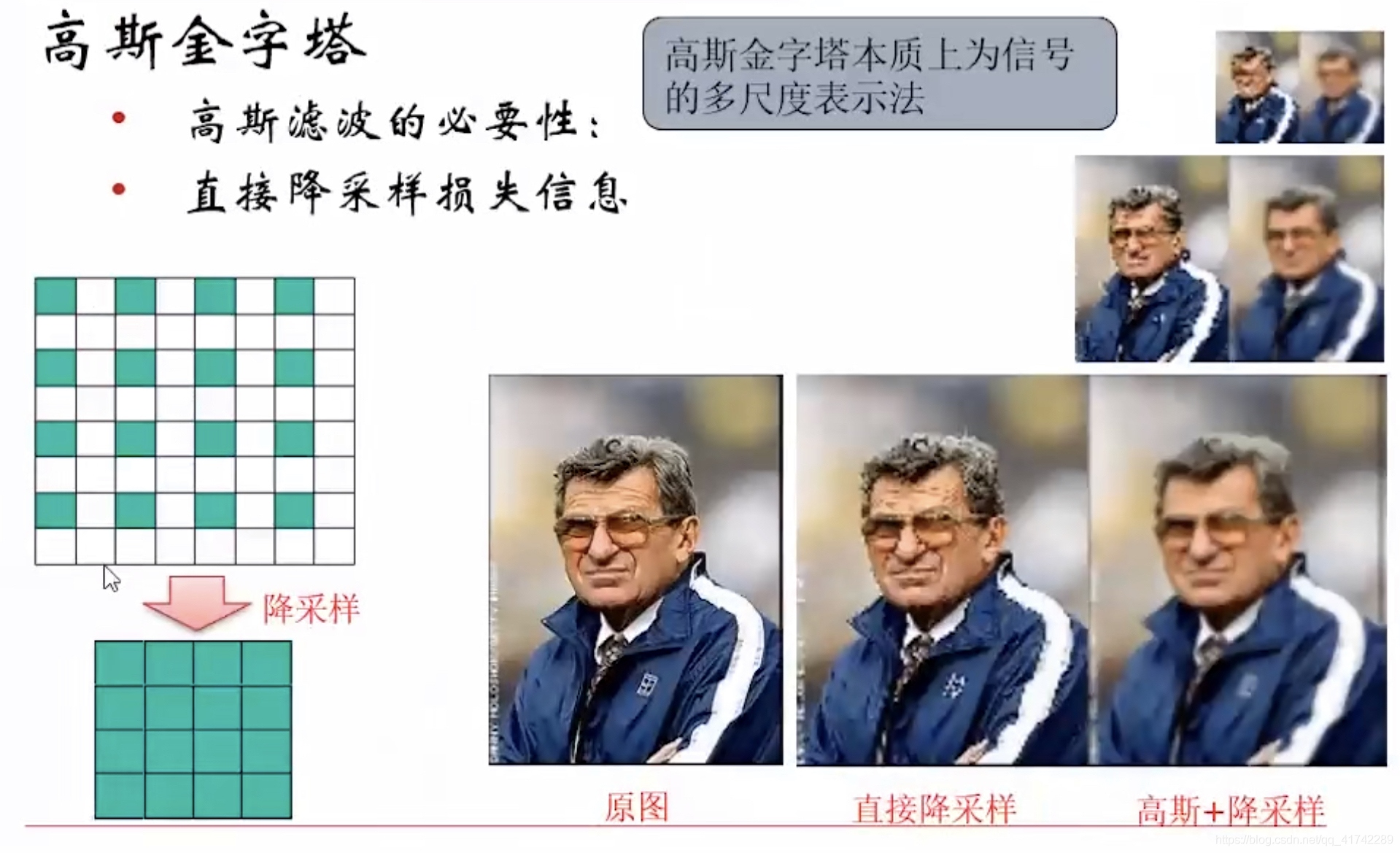

1、高斯金字塔
在應用中，經常會遇到需要縮放圖片的情況，舉個例子：
將 128 * 128 的圖片縮放成 64 * 64，即長寬為 2 * 2 的每四個像素需要合并為一個新的像素，那么新的像素應該選用原先四個像素中的哪一個呢？或者說應該用什么方式來計算得出行的像素？
倘若直接取四個其中的某一個像素作為新像素，會導致縮小后的圖片相鄰像素間差距過大，圖片出現不連續的銳化情況；為解決這個問題，可以先對原先的四個像素進行高斯濾波，可以讓四個像素間更加平滑，之后可以任取一個作為新像素，也可以取四個像素點的平均值作為新的像素值，這個程序被稱為高斯金字塔，
