一文讀懂物聯網 MQTT 協議之實戰篇

一、前言

上一篇我們介紹了 MQTT 協議格式以及相關的特性：一文讀懂物聯網 MQTT 協議之基礎特性篇，這一篇我們就來實戰一番，理論得與實踐結合，方能吃透 MQTT，

我的那個讀者還提到了講一下 Mosquitto，這是一款開源訊息代理軟體，提供輕量級的，支持可發布/可訂閱的的訊息推送模式，使設備對設備之間的短訊息通信變得簡單，比如現在應用廣泛的低功耗傳感器，手機、嵌入式計算機、微型控制器等移動設備，

老周這就來帶大家在 CentOS 上搭建 Mosquitto 服務器，

二、搭建準備

Mosquitto 安裝版本：Mosquitto1.4.4
Mosquitto 各版本下載地址：https://mosquitto.org/files/source/
MQTT 協議參考網站：MQTT 3.1.1
libwebsockets下載地址：https://github.com/warmcat/libwebsockets/releases

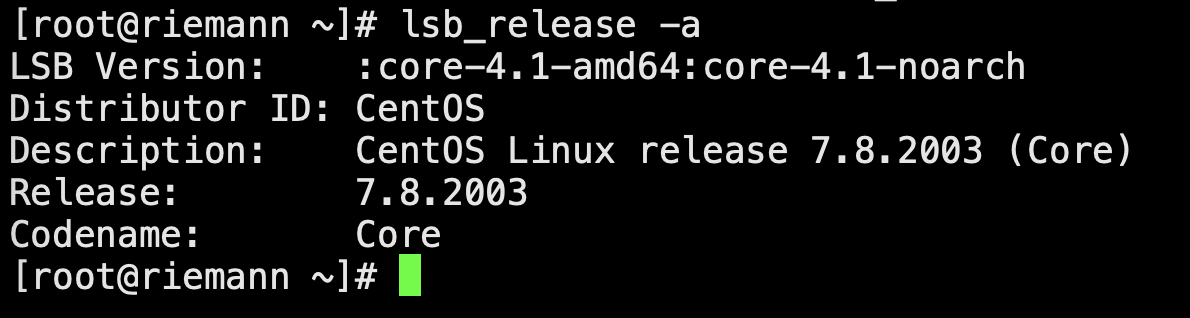

CentOS 版本：CentOS 7.8.2003

2.1 軟體準備

從官網獲取安裝包：

wget http://mosquitto.org/files/source/mosquitto-1.4.14.tar.gz

2.2 安裝

tar -zxvf mosquitto-1.4.14.tar.gz
cd mosquitto-1.4.14

2.3 修改組態檔

config.mk 包括了多個選項, 可按需關倍訓開啟，但一旦開啟則需要先安裝對應的模塊，

vim config.mk

WITH_SRV:=yes
WITH_UUID:=yes
WITH_WEBSOCKETS:=yes

2.3.1 安裝 c-areas

yum install c-ares-devel -y

2.3.2 安裝 lib-uuid

yum install uuid-devel -y
yum install libuuid-devel -y

2.3.3 安裝 libwebsockets

cd ~
wget https://github.com/warmcat/libwebsockets/archive/v3.2.1.tar.gz
tar zxvf v3.2.1.tar.gz
cd libwebsockets-3.2.1
mkdir build
cd build
cmake .. -DLIB_SUFFIX=64
make install
ldconfig

cd mosquitto-1.4.14
yum install openssl-devel -y

2.4 編譯和安裝

make && make install

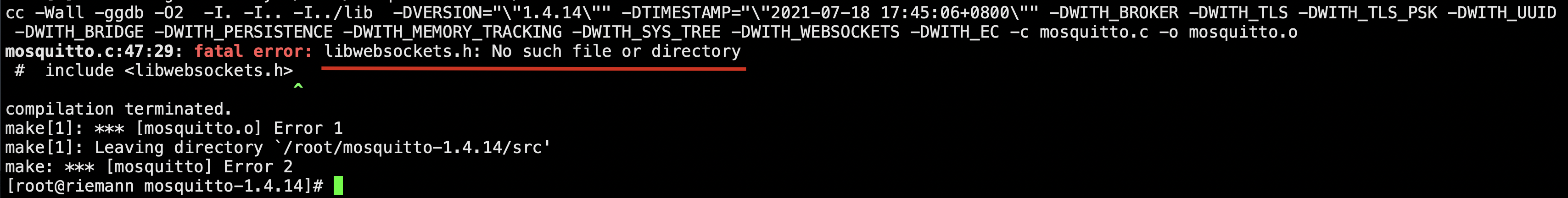

執行編譯 make 命令的時候，如果你的終端出現：

那就把把 WITH_WEBSOCKETS 從 yes 改成 no 后，就可以成功編譯了，

WITH_WEBSOCKETS:=yes
改成
WITH_WEBSOCKETS:=no

如果你的應用不需要 websocket 協議，可以把這個引數給設定 no 關掉，

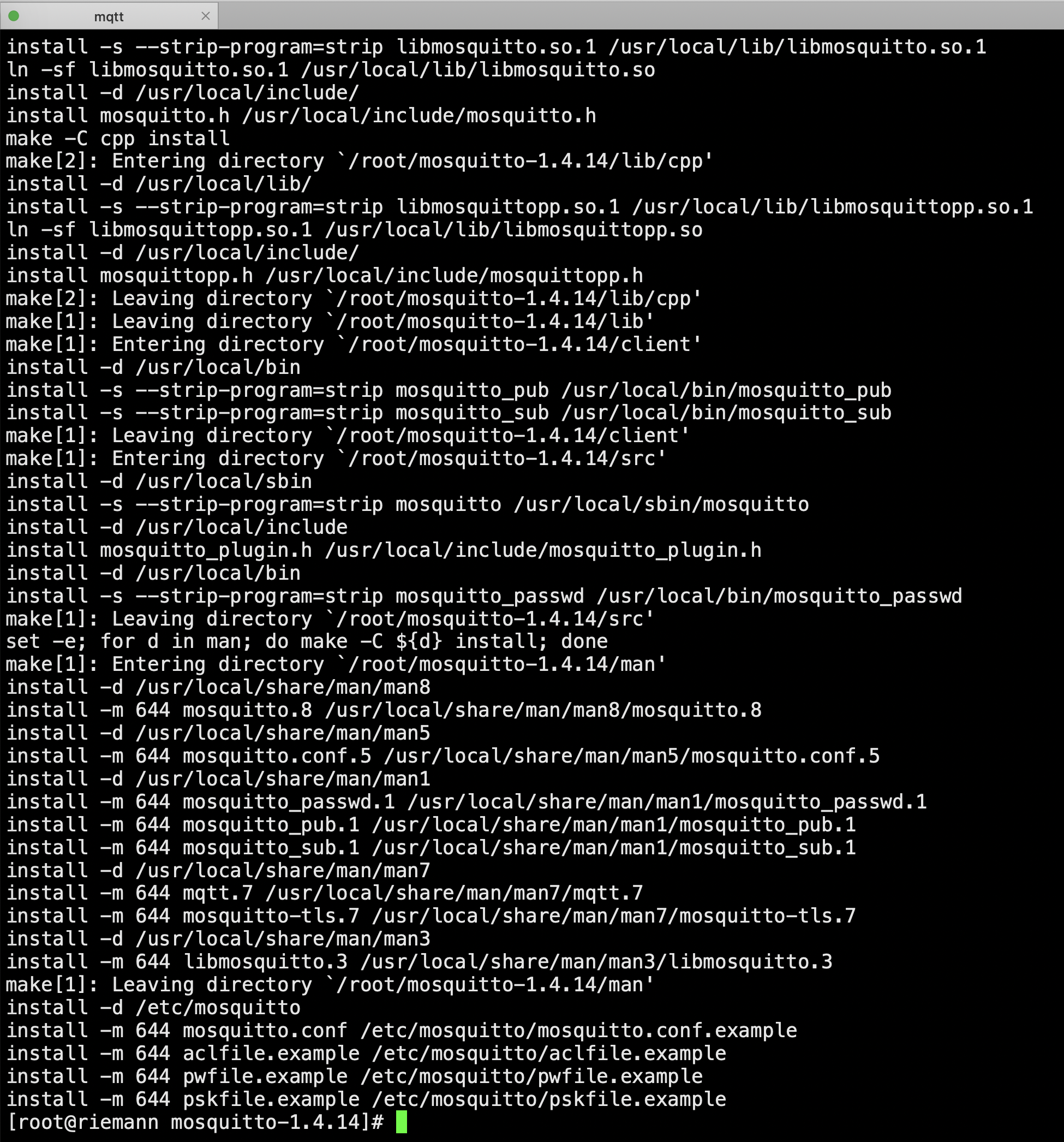

如果終端出現的是這樣：

那么恭喜你，Mosquitto 安裝成功了，

2.5 說明

程式檔案將默認安裝到以下位置

修正鏈接庫路徑

由于作業系統版本及架構原因，很容易出現安裝之后的鏈接庫無法被找到，如啟動 mosquitto 客戶端可能出現找不到 libmosquitto.so.1 檔案，因此需要添加鏈接庫路徑：

vim /etc/ld.so.conf.d/liblocal.conf

在檔案中添加以下內容：

/usr/local/lib64
/usr/local/lib
# 重繪
ldconfig

三、 Mosquitto Server 啟動與測驗

3.1 啟動

3.1.1 mosquitto 默認以 mosquitto 用戶啟動

可以通過組態檔修改，需添加用戶：

groupadd mosquitto
useradd -g mosquitto mosquitto

3.1.2 修改組態檔

mv /etc/mosquitto/mosquitto.conf.example /etc/mosquitto/mosquitto.conf

# =================================================================
# General configuration
# =================================================================
# 客戶端心跳的間隔時間
#retry_interval 20
# 系統狀態的重繪時間
#sys_interval 10
# 系統資源的回收時間，0表示盡快處理
#store_clean_interval 10
# 服務行程的PID
#pid_file /var/run/mosquitto.pid
# 服務行程的系統用戶
#user mosquitto
# 客戶端心跳訊息的最大并發數
#max_inflight_messages 10
# 客戶端心跳訊息快取佇列
#max_queued_messages 100
# 用于設定客戶端長連接的過期時間，默認永不過期
#persistent_client_expiration
# =================================================================
# Default listener
# =================================================================
# 服務系結的IP地址
#bind_address
# 服務系結的埠號
#port 1883
# 允許的最大連接數，-1表示沒有限制
#max_connections -1
# cafile：CA證書檔案
# capath：CA證書目錄
# certfile：PEM證書檔案
# keyfile：PEM密鑰檔案
#cafile
#capath
#certfile
#keyfile
# 必須提供證書以保證資料安全性
#require_certificate false
# 若require_certificate值為true，use_identity_as_username也必須為true
#use_identity_as_username false
# 啟用PSK（Pre-shared-key）支持
#psk_hint
# SSL/TSL加密演算法，可以使用“openssl ciphers”命令獲取
# as the output of that command.
#ciphers
# =================================================================
# Persistence
# =================================================================
# 訊息自動保存的間隔時間
#autosave_interval 1800
# 訊息自動保存功能的開關
#autosave_on_changes false
# 持久化功能的開關
persistence true
# 持久化DB檔案
persistence_file mosquitto.db
# 持久化DB檔案目錄
persistence_location /var/lib/mosquitto/
# =================================================================
# Logging
# =================================================================
# 4種日志模式：stdout、stderr、syslog、topic
# none 則表示不記日志，此配置可以提升些許性能
log_dest none
# 選擇日志的級別（可設定多項）
#log_type error
#log_type warning
#log_type notice
#log_type information
# 是否記錄客戶端連接資訊
#connection_messages true
# 是否記錄日志時間
#log_timestamp true
# =================================================================
# Security
# =================================================================
# 客戶端ID的前綴限制，可用于保證安全性
#clientid_prefixes
# 允許匿名用戶
#allow_anonymous true
# 用戶/密碼檔案，默認格式：username:password
#password_file
# PSK格式密碼檔案，默認格式：identity:key
#psk_file
# pattern write sensor/%u/data
# ACL權限配置，常用語法如下：
# 用戶限制：user <username>
# 話題限制：topic [read|write] <topic>
# 正則限制：pattern write sensor/%u/data
#acl_file
# =================================================================
# Bridges
# =================================================================
# 允許服務之間使用“橋接”模式（可用于分布式部署）
#connection <name>
#address <host>[:<port>]
#topic <topic> [[[out | in | both] qos-level] local-prefix remote-prefix]
# 設定橋接的客戶端ID
#clientid
# 橋接斷開時，是否清除遠程服務器中的訊息
#cleansession false
# 是否發布橋接的狀態資訊
#notifications true
# 設定橋接模式下，訊息將會發布到的話題地址
# $SYS/broker/connection/<clientid>/state
#notification_topic
# 設定橋接的keepalive數值
#keepalive_interval 60
# 橋接模式，目前有三種：automatic、lazy、once
#start_type automatic
# 橋接模式automatic的超時時間
#restart_timeout 30
# 橋接模式lazy的超時時間
#idle_timeout 60
# 橋接客戶端的用戶名
#username
# 橋接客戶端的密碼
#password
# bridge_cafile：橋接客戶端的CA證書檔案
# bridge_capath：橋接客戶端的CA證書目錄
# bridge_certfile：橋接客戶端的PEM證書檔案
# bridge_keyfile：橋接客戶端的PEM密鑰檔案
#bridge_cafile
#bridge_capath
#bridge_certfile
#bridge_keyfile

關于詳細配置可參考：http://mosquitto.org/man/mosquitto-conf-5.html

3.1.3 設定用戶名和密碼

將組態檔中 #allow_anonymous true 去掉注釋，設定為 false，#password_file 去掉注釋并添加密碼檔案保存的位置：

allow_anonymous false
password_file /etc/mosquitto/pwfile.example

mosquitto_passwd -c /etc/mosquitto/pwfile.example 用戶名
之后需輸入兩次密碼
注意如果想添加用戶
mosquitto_passwd -b /etc/mosquitto/pwfile.example 用戶名 密碼

同樣連續會提示連續輸入兩次密碼，注意第二次創建用戶時不用加 -c 如果加 -c 會把第一次創建的用戶覆寫，

3.1.4 啟動 mosquitto

mosquitto -c /etc/mosquitto/mosquitto.conf -d

成功將啟動并監聽 1883 埠

3.2 測驗

新建兩個 shell 視窗 A/B

A 訂閱主題：

mosquitto_sub -t 主題名 -h 主機IP -u 用戶名 -P 密碼
例如：mosquitto_sub -t topic-riemann -h localhost -u mosquitto -P mosquitto

B 推送訊息：

mosquitto_pub -t 主題名 -h 主機IP -m "訊息內容" -u 用戶名 -P 密碼
例如：mosquitto_pub -t topic-riemann -h localhost -m "hello，mqtt" -u mosquitto -P mosquitto

3.3 可能遇到的問題

如果你出現這個錯誤：

mosquitto_sub: error while loading shared libraries: libmosquitto.so.1: cannot open shared object file: No such file or directory

解決方法：

編譯完 mosquitto 之后，進入到 lib 目錄下，將編譯之后的 libmosquitto.so.1 拷貝到目錄 /usr/local/lib下，執行如下命令：

cp libmosquitto.so.1 /usr/local/lib

然后再執行命令：

sudo ln -s /usr/local/lib/libmosquitto.so.1 /usr/lib/libmosquitto.so.1
ldconfig

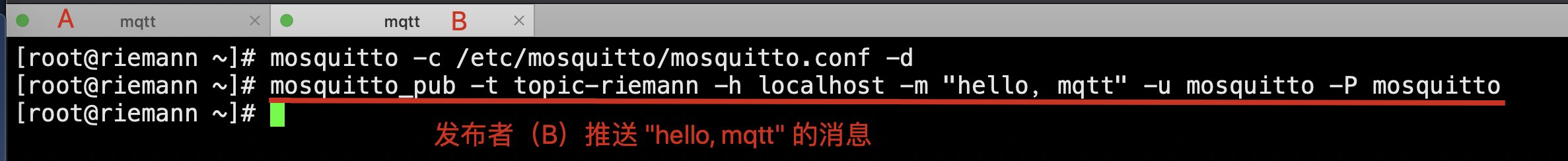

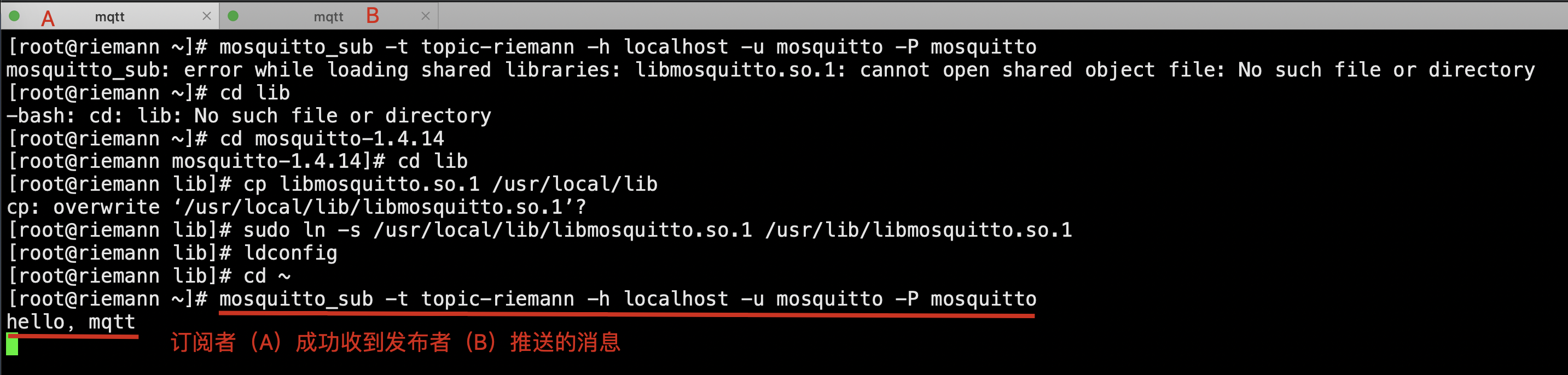

3.4 測驗結果

四、Java 實作 Mosquitto 客戶端

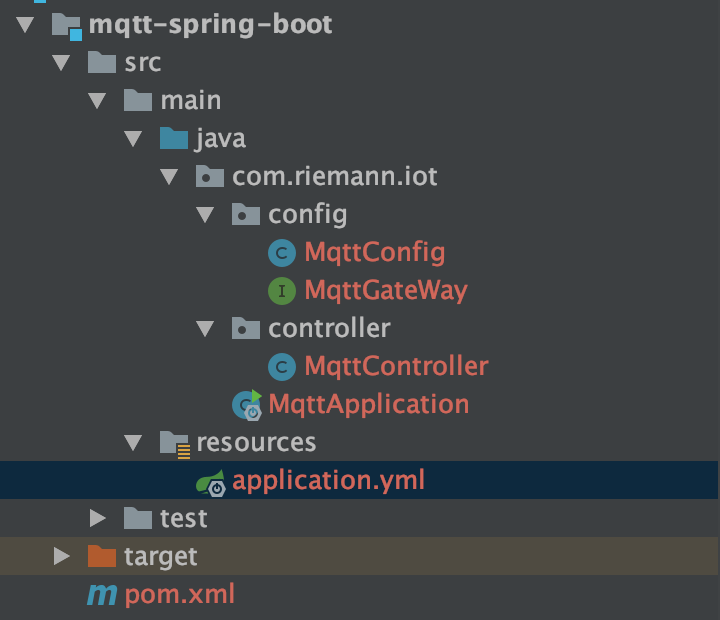

4.1 專案結構圖

4.2 添加 pom.xml

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.6.RELEASE</version>
</parent>

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-devtools</artifactId>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>
    <dependency>
        <groupId>org.springframework.integration</groupId>
        <artifactId>spring-integration-mqtt</artifactId>
        <version>5.2.5.RELEASE</version>
    </dependency>
</dependencies>

4.3 application.yml

mqtt:
  host: tcp://服務器IP:1883
  clientId: client_${random.value}
  topic: test/system/module/biz
  qoslevel: 1
  username: mosquitto
  password: mosquitto
  timeout: 10000
  keepalive: 20

server:
  port: 8888

4.4 MqttConfig

/**
 * @author: 微信公眾號【老周聊架構】
 */
@Slf4j
@Configuration
@IntegrationComponentScan
public class MqttConfig {
    @Value("${mqtt.username}")
    private String username;

    @Value("${mqtt.password}")
    private String password;

    @Value("${mqtt.host}")
    private String hostUrl;

    @Value("${mqtt.clientId}")
    private String clientId;

    @Value("${mqtt.topic}")
    private String defaultTopic;

    // 連接超時
    @Value("${mqtt.timeout}")
    private int completionTimeout;

    @Bean
    public MqttConnectOptions getMqttConnectOptions() {
        MqttConnectOptions mqttConnectOptions = new MqttConnectOptions();
        mqttConnectOptions.setCleanSession(true);
        mqttConnectOptions.setConnectionTimeout(10);
        mqttConnectOptions.setKeepAliveInterval(90);
        mqttConnectOptions.setAutomaticReconnect(true);
        mqttConnectOptions.setUserName(username);
        mqttConnectOptions.setPassword(password.toCharArray());
        mqttConnectOptions.setServerURIs(new String[]{hostUrl});
        mqttConnectOptions.setKeepAliveInterval(2);
        return mqttConnectOptions;
    }

    @Bean
    public MqttPahoClientFactory mqttClientFactory() {
        DefaultMqttPahoClientFactory factory = new DefaultMqttPahoClientFactory();
        factory.setConnectionOptions(getMqttConnectOptions());
        return factory;
    }

    @Bean
    @ServiceActivator(inputChannel = "mqttOutboundChannel")
    public MessageHandler mqttOutbound() {
        MqttPahoMessageHandler messageHandler = new MqttPahoMessageHandler(clientId, mqttClientFactory());
        messageHandler.setAsync(true);
        messageHandler.setDefaultTopic(defaultTopic);
        return messageHandler;
    }

    @Bean
    public MessageChannel mqttOutboundChannel() {
        DirectChannel directChannel = new DirectChannel();
        return directChannel;
    }

    // 接收通道
    @Bean
    public MessageChannel mqttInputChannel() {
        DirectChannel directChannel = new DirectChannel();
        return directChannel;
    }

    // 配置client,監聽的topic
    @Bean
    public MessageProducer inbound() {
        MqttPahoMessageDrivenChannelAdapter adapter = new MqttPahoMessageDrivenChannelAdapter(clientId + "_inbound",
                mqttClientFactory(), "test/#");
        adapter.setCompletionTimeout(completionTimeout);
        adapter.setConverter(new DefaultPahoMessageConverter());
        adapter.setQos(1);
        adapter.setOutputChannel(mqttInputChannel());
        return adapter;
    }

    // 通過通道獲取資料
    @Bean
    @ServiceActivator(inputChannel = "mqttInputChannel")
    public MessageHandler handler() {
        return message -> {
            String topic = (String)message.getHeaders().get("mqtt_receivedTopic");
            log.info("主題：{}，訊息接收到的資料：{}", topic, message.getPayload());
        };
    }
}

4.5 MqttGateWay

/**
 * @author: 微信公眾號【老周聊架構】
 */
@MessagingGateway(defaultRequestChannel = "mqttOutboundChannel")
public interface MqttGateWay {
    // 定義多載方法，用于訊息發送
    void sendToMqtt(String payload);
    // 指定topic進行訊息發送
    void sendToMqtt(@Header(MqttHeaders.TOPIC) String topic, String payload);
    void sendToMqtt(@Header(MqttHeaders.TOPIC) String topic, @Header(MqttHeaders.QOS) int qos, String payload);
}

4.6 MqttController 控制類

/**
 * @author: 微信公眾號【老周聊架構】
 */
@Slf4j
@RestController
@RequestMapping("/api")
public class MqttController {
    @Autowired
    MqttGateWay mqttGateWay;

    @PostMapping("/publish")
    public String publish(@RequestHeader(value = "toplic") String toplic , String message) {
        log.info(String.format("topic: %s, message: %s", toplic, message));
        mqttGateWay.sendToMqtt(toplic, message);
        return "success";
    }
}

4.7 MqttApplication 啟動類

/**
 * @author: 微信公眾號【老周聊架構】
 */
@SpringBootApplication
public class MqttApplication {
    public static void main(String[] args) {
        SpringApplication.run(MqttApplication.class, args);
    }
}

4.8 啟動 mosquitto 服務器

mosquitto -c /etc/mosquitto/mosquitto.conf -d

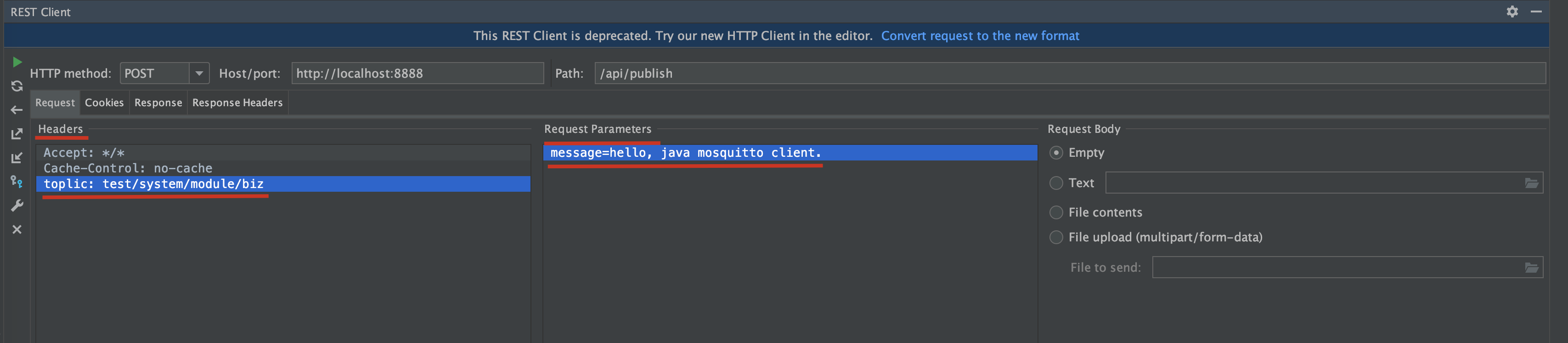

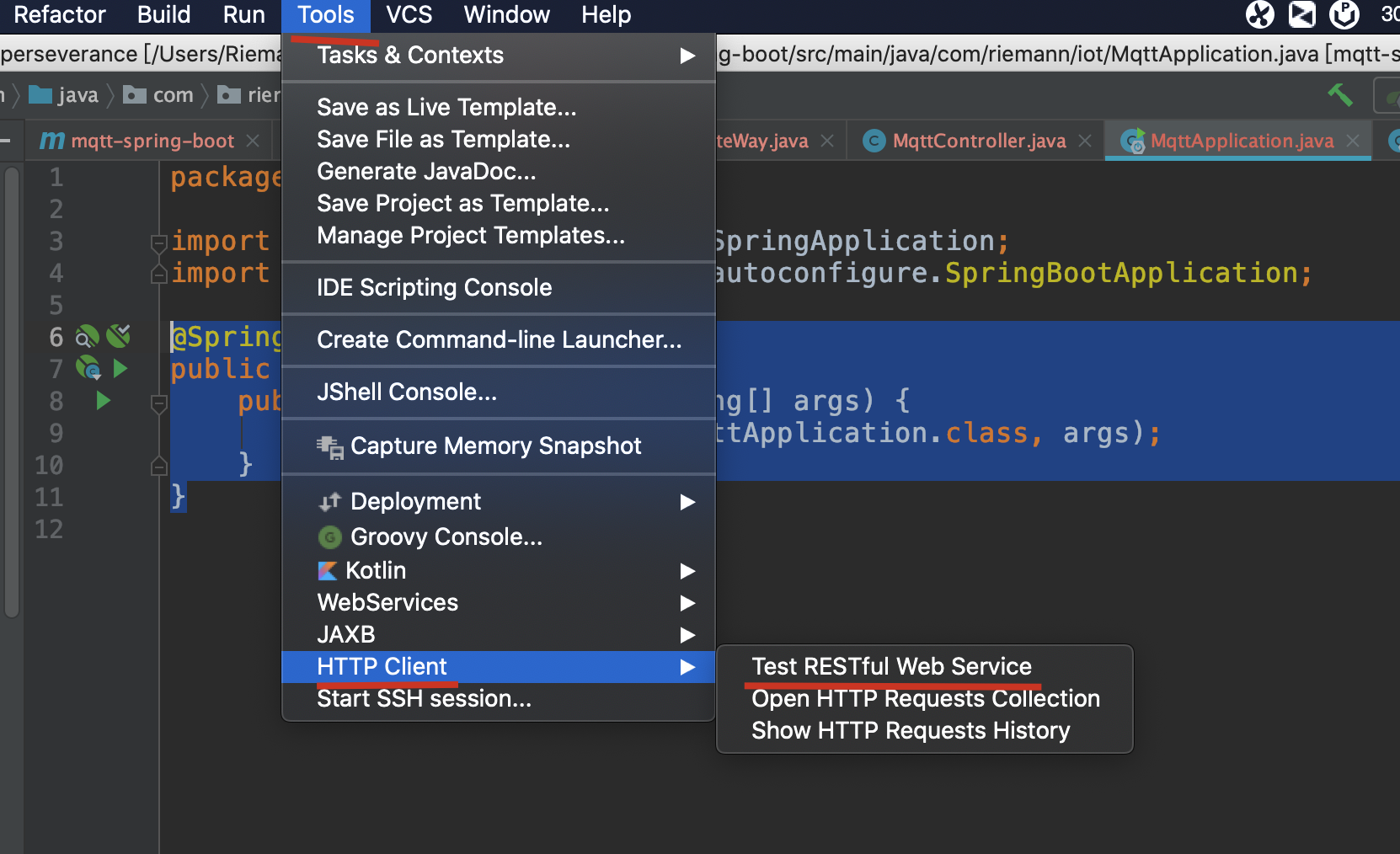

4.9 利用 IDEA 的 HTTP Client 模擬 HTTP 請求

4.10 測驗結果

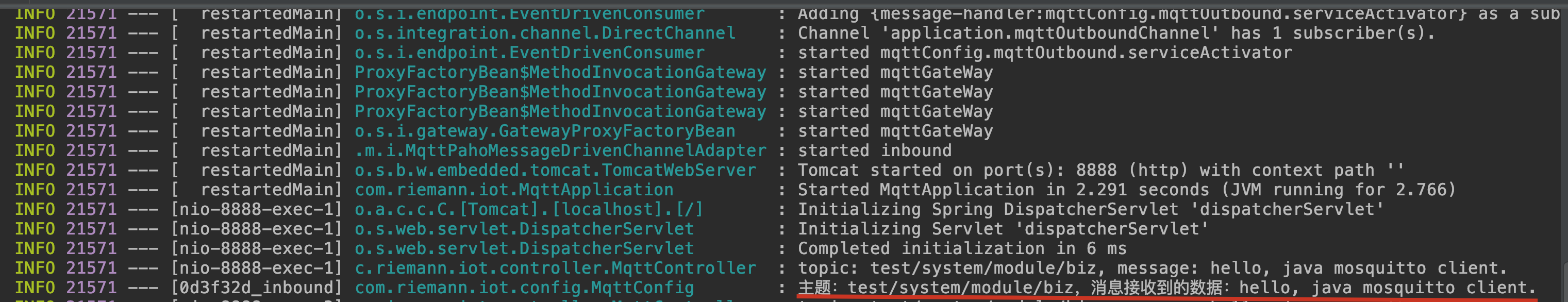

IDEA 控制臺接收到該主題的訊息：

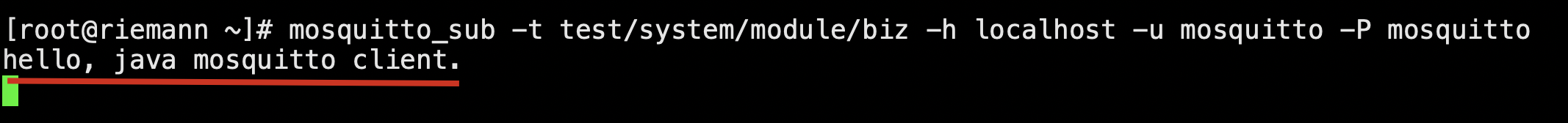

shell 終端顯示也收到了訂閱了該主題的訊息：
