Unity 制作一個網格地圖生成組件

前言

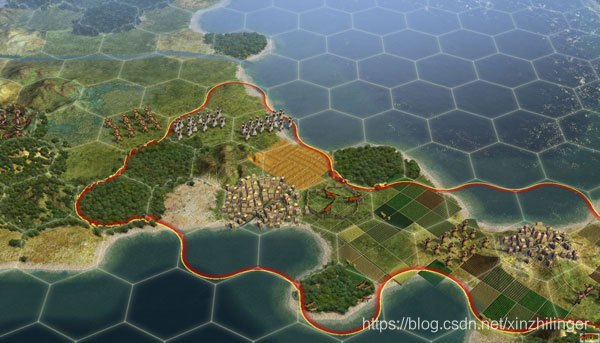

如果你玩過三國志這種型別的戰旗游戲或者模擬城市、部落沖突、海島奇兵這種模擬經營類的游戲，那么你對網格地圖一定不會陌生，在這些游戲中，所有地圖場景中的物體都是基于整齊的網格來記錄位置等資訊，如下圖：

如果你還是感知不到什么是網格地圖，俄羅斯方塊或者貪吃蛇你一定不會陌生，物體的存在是依托于規整的網格地圖而存在的，

還是一如既往，本篇文章為零基礎小白文，如果你是小萌新，并且對網格地圖感興趣的話，可以學習本片文章，然后嘗試創建自己的游戲吧！

本文章的最終顯示效果為：

1，創建組建出網格的基本單元

我們知道網格是由一個個格子組成的，所以第一步需要先創建出一個基本的模板：

創建一個腳本命名為Grid，并定義一些我們需要修改的屬性，由于本案例我想要創建一個有障礙物的地圖，用來作為A*尋路的地圖，所以需要下面的資訊：

• 模板寬度
• 模板高度
• 模板顏色
• 模板是否為障礙（由顏色標識）
• 模板點擊事件（模板顏色轉換）

撰寫模板腳本：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

public class Grid : MonoBehaviour
{

    public float gridWidght;
    public float girdHeight;
    public bool isHinder;
    public Color color;
    public Action OnClick;
    //當網格地圖比較大時，每幀更新模板顏色比較消耗性能，可以修改為通過事件觸發
    void Update()
    {
        gameObject.GetComponent<MeshRenderer>().material.color=color;
    }
    //委托系結模板點擊事件
    private void OnMouseDown()
    {
        OnClick?.Invoke();
    }

}

撰寫好腳本后，創建模板預制體，本案例就使用一個簡單的方塊來作為演示案例，為了保證可以區分每一個方格，大小縮放到0.9，這樣兩個方格之間就會有空隙來分割不同的網格塊，

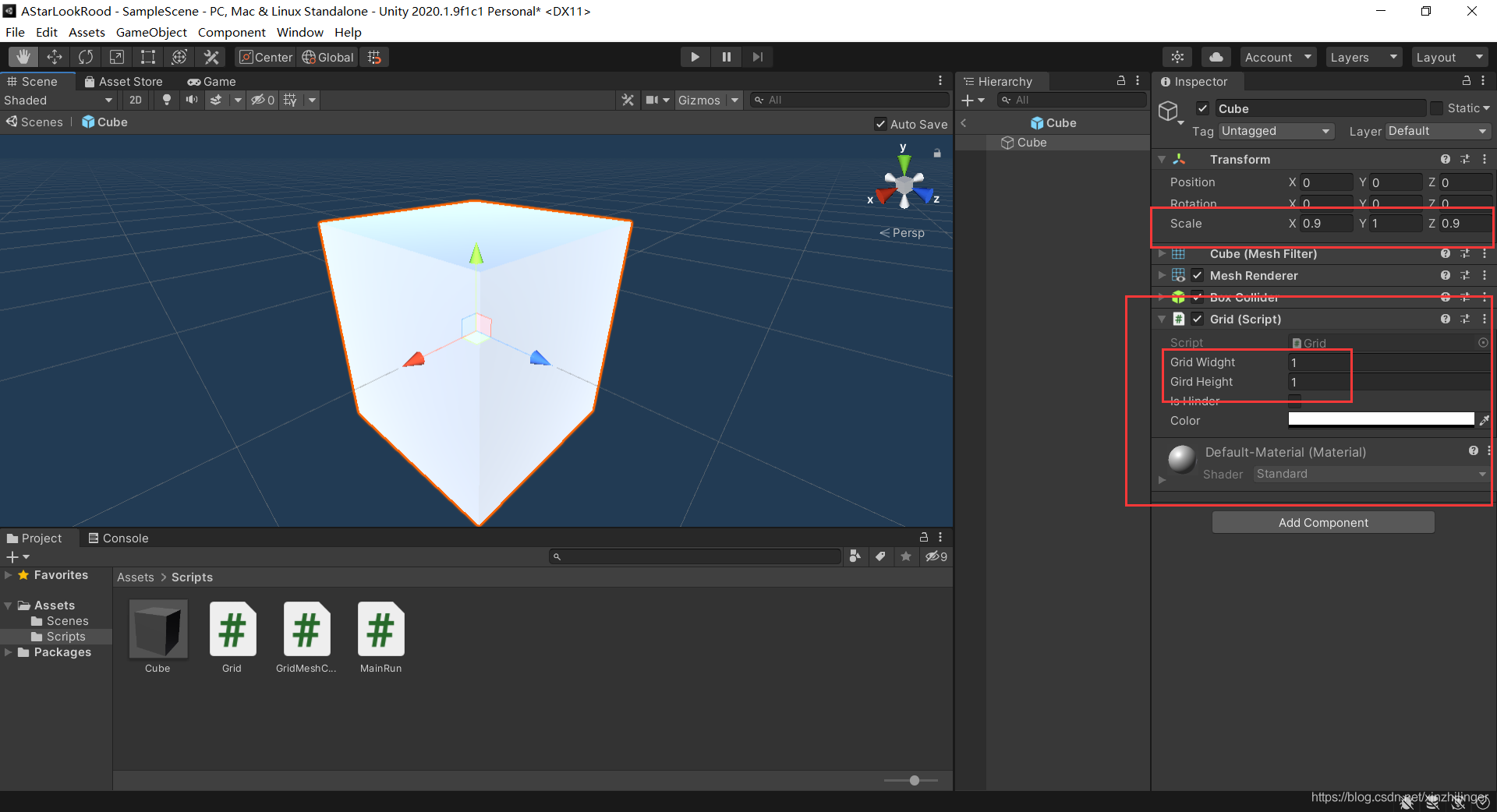

創建好方格后，將Grid腳本掛在到物體上，并設定相關的初始引數，具體如圖：

2，編輯網格創建腳本

接下來我們就需要封裝一個網格創建的腳本，創建一個腳本命名為GridMeshCreate，然后撰寫該腳本，為了實作創建網格地圖的功能，我們需要獲取到一些基本資訊：

• 創建網格的寬度：x軸Grid預制體的個數
• 創建網格的高度：y軸Grid預制體的個數
• 創建網格中Grid的位置：通過一個初始點，然后通過Grid的長寬計算

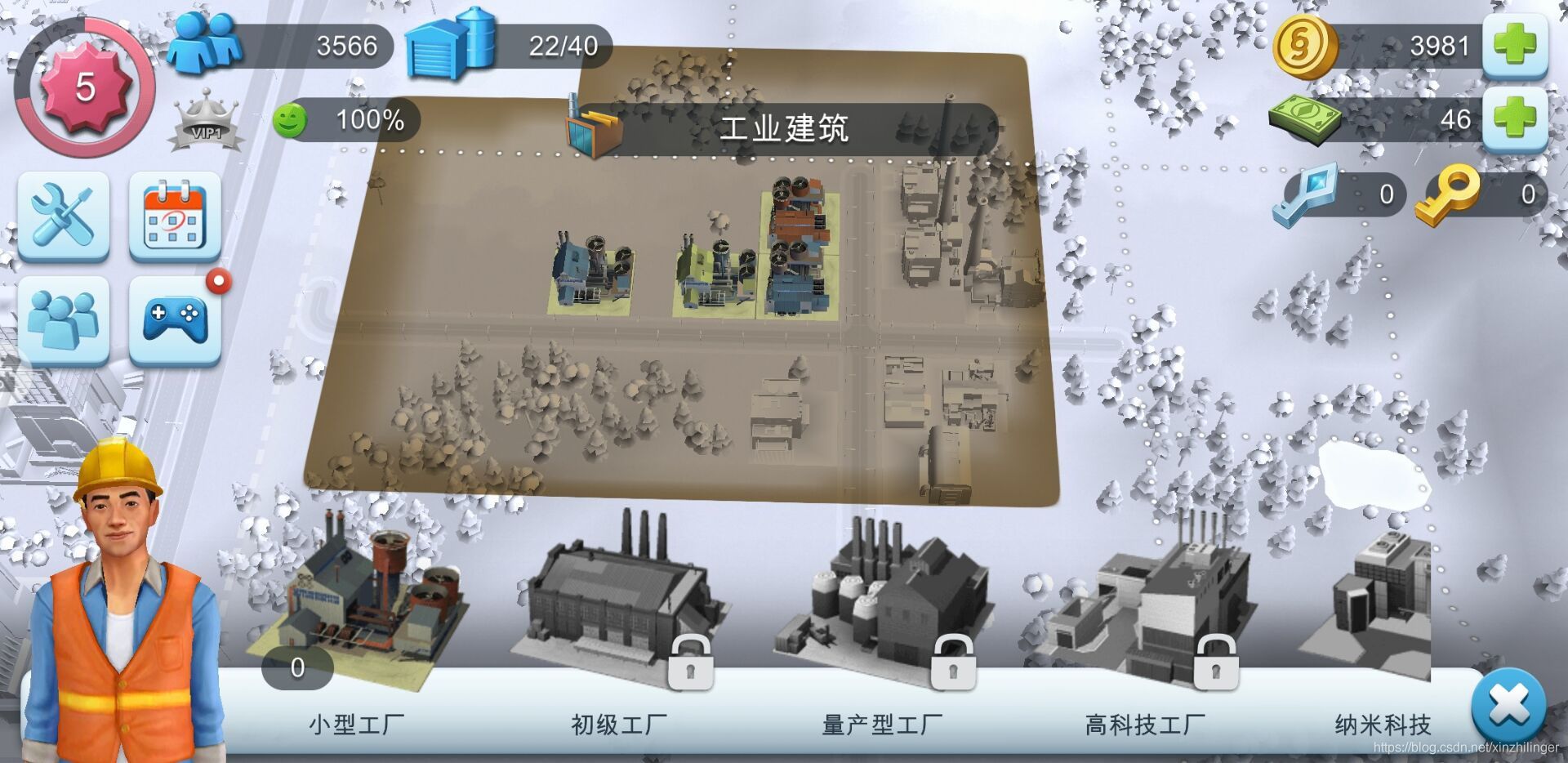

完成上面的資訊的定義后，我們就可以撰寫腳本來實作網格創建的功能了，但是在此之前我們要思考一個問題，我們的創建的每一個Grid的會完全一摸一樣嗎，答案肯定是不會，比如說，在一些模擬經營的游戲中，一個物體可能會對周圍的環境造成一些影響，為了標識其影響范圍，就需要通過不同顏色的網格來表示，如圖所示：

在上面的圖片中可以看出，我們需要對于不同區塊的網格進行不同的資訊展示，這就需要我們在網格創建時傳入對應的處理邏輯，具體的代碼結構為：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;


public class GridMeshCreate : MonoBehaviour
{
    [Serializable]
    public class MeshRange
    {
        public int widght;
        public int height;
    }
    //網格的寬高范圍
    public MeshRange meshRange;
    //生成網格起始點
    public Vector3 startPos;
    //網格生成的父物體
    public Transform parentTran;
    //模板預制體
    public GameObject gridPre;

    private Grid[,] m_grids;
    public Grid[,] MeshGridData
    {
        get
        {
            return m_grids;
        }
    }
    //注冊模板事件
    public Action<Grid> gridEvent;

    /// <summary>
    /// 基于掛載組件的初始資料創建網格
    /// </summary>
    public void CreateMesh()
    {
        if (meshRange.widght == 0 || meshRange.height == 0)
        {
            return;
        }
        ClearMesh();
        m_grids = new Grid[meshRange.widght, meshRange.height];
        for (int i = 0; i < meshRange.widght; i++)
        {
            for (int j = 0; j < meshRange.height; j++)
            {
                CreateGrid(i, j);

            }
        }
    }

    /// <summary>
    /// 多載，基于傳入寬高資料來創建網格
    /// </summary>
    /// <param name="height"></param>
    /// <param name="widght"></param>
    public void CreateMesh(int height,int widght)
    {
        if (widght == 0 || height == 0)
        {
            return;
        }
        ClearMesh();
        m_grids = new Grid[widght, height];
        for (int i = 0; i < widght; i++)
        {
            for (int j = 0; j < height; j++)
            {
                CreateGrid(i, j);
            }
        }
    }

    /// <summary>
    /// 根據位置創建一個基本的Grid物體
    /// </summary>
    /// <param name="row">x軸坐標</param>
    /// <param name="column">y軸坐標</param>
    public void CreateGrid(int row,int column)
    {
        GameObject go = GameObject.Instantiate(gridPre, parentTran);
        Grid grid = go.GetComponent<Grid>();

        float posX = startPos.x + grid.gridWidght * row;
        float posZ = startPos.z + grid.girdHeight * column;
        go.transform.position = new Vector3(posX, startPos.y, posZ);
        m_grids[row, column] = grid;
        gridEvent?.Invoke(grid);
    }

    /// <summary>
    /// 洗掉網格地圖，并清除快取資料
    /// </summary>
    public void ClearMesh()
    {
        if (m_grids == null || m_grids.Length == 0)
        {
            return;
        }
        foreach (Grid grid in m_grids)
        {
            if (grid.gameObject != null)
            {
                Destroy(grid.gameObject);
            }
        }
        Array.Clear(m_grids, 0, m_grids.Length);
    }
}

關于上面的腳本，有下面的兩個關鍵點：

• 創建網格
• 對外暴露處理Grid邏輯的方法

關于網格的創建，在腳本中，我們寫了一個多載的方法public void CreateMesh(int height,int widght)，傳入了網格寬和高，來方便通過后期通過腳本靈活的修改網格的寬和高（注意這里的寬和高指的是x軸與y軸格子的個數）

而對于Grid邏輯對外暴露的實作，是利用在創建預制體時，為其添加一個委托事件，這樣就可以在我們其他腳本創建時寫入邏輯方法，而不需要對于這個封裝好的網格地圖創建類進行修改，而關于委托的一些知識，可以查看我之前的文章：

關于委托的文章：

• C# 委托基礎與入門

3，地圖生成案例

在我們封裝好網格創建的腳本后，就可以通過該腳本來做一個簡單的網格地圖來演示其用法

創建腳本命名為MainRun ，并進行編輯：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MainRun : MonoBehaviour
{
    //獲取網格創建腳本
    public GridMeshCreate gridMeshCreate;
    //控制網格元素grid是障礙的概率
    [Range(0,1)]
    public float probability;

    private void Update()
    {
        if (Input.GetKeyDown(KeyCode.Space))
        {
            Run();
        }
    }
    private void Run()
    {

        gridMeshCreate.gridEvent = GridEvent;
        gridMeshCreate.CreateMesh();
    }

    /// <summary>
    /// 創建grid時執行的方法，通過委托傳入
    /// </summary>
    /// <param name="grid"></param>
    private void GridEvent(Grid grid)
    {
        //概率隨機決定該元素是否為障礙
        float f = Random.Range(0, 1.0f);
        Debug.Log(f.ToString());
        grid.color = f <= probability ? Color.red : Color.white;
        grid.isHinder = f <= probability;
        //模板元素點擊事件
        grid.OnClick = () => {
            if (!grid.isHinder)
                grid.color = Color.blue;
        };

    }
}

可以看到，在Run方法中是對于我們網格創建框架的一個呼叫，而在GridEvent(Grid grid)中我們就可以寫入我們的邏輯，并通過修改Grid腳本中的代碼來輔助完成我們需要的效果，比如本案例中在Grid寫入了一個點擊事件，就可以在創建時通過委托定義該事件，

注意:

• 在腳本里面用到了Random.Range(0, 1.0f)來生成一個概率,注意不要寫成Random.Range(0, 1),因為這樣輸出的結果只能為整數，即只能輸出零

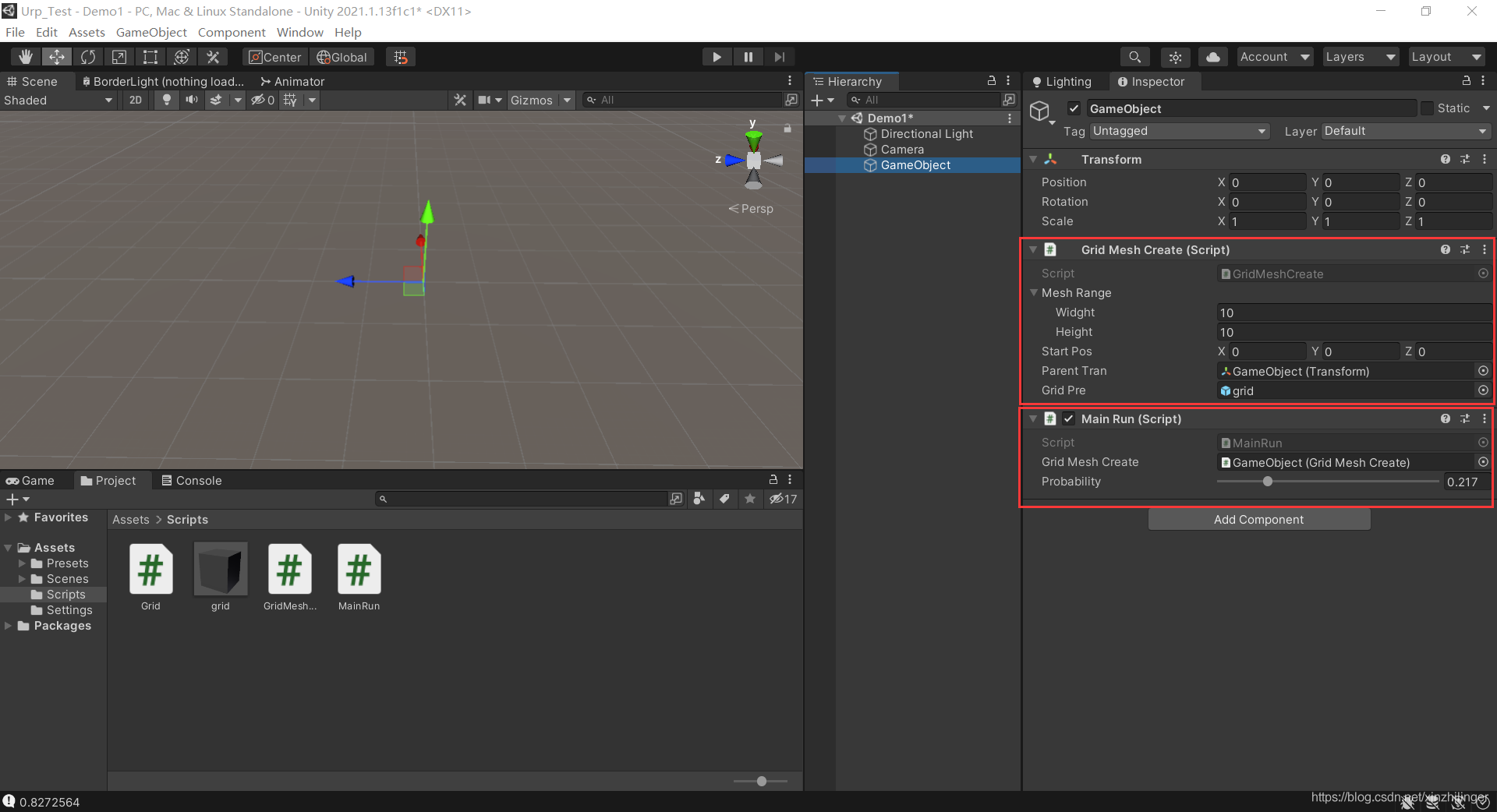

在撰寫完成腳本后，就可以將GridMeshCreate腳本掛載到場景中的物體上，并根據注釋進行相關的賦值，如圖：

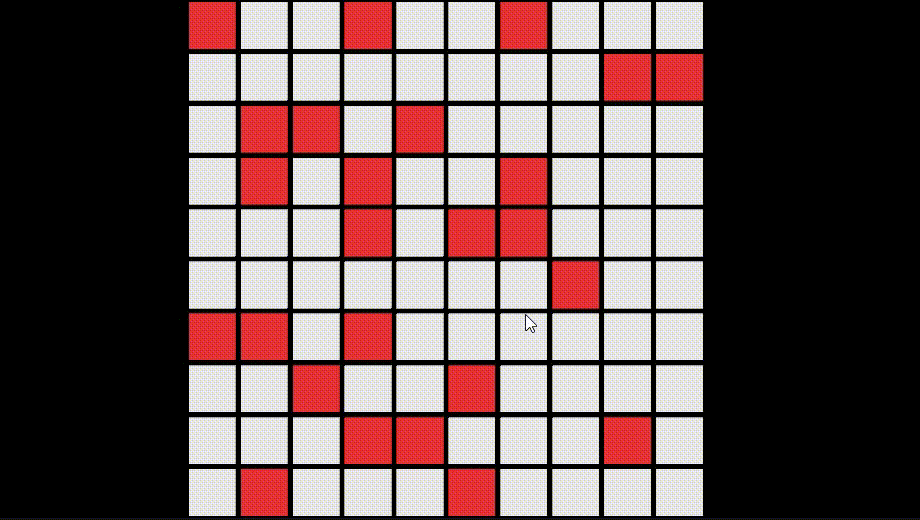

完成腳本掛載后點擊運行，進入游戲后，點擊空格鍵就會創建一張地圖，在地圖中會有隨機的障礙物，以紅色來標識障礙物，不可被點擊，而白色區域點擊后顏色變為藍色，具體效果如圖所示：

總結

這里只是介紹了一個簡單的案例，如果你覺得有用的話，可以嘗試基于GridMeshCreate腳本創建自己的網格地圖生成方法，來做出自己想要的效果！
