VB模組簡介
VB系列模組是我司開發的一款AI離線語音識別的產品，主芯片是華鎮公司推出的語音大腦VB590，具有超低成本，高可靠性，通用性強的特點，在語音識別技術上實作了高可靠的喚醒識別率、更遠距離的喚醒、更低誤喚醒率、更強的抗噪音能力、更快的回應識別時間，免聯網的純離線識別，
VB系列開發板以我司VB-01/VB-02為主控模組，型號分別是VB-01-Kit和VB-02-Kit，開發板只需外接麥克風、喇叭，連接供電電路，即可進行開發使用，
本文將以VB-01-Kit開發板為例，介紹VB系列開發板的二次開發程序，
1. 二次開發介紹
1.1 硬體準備

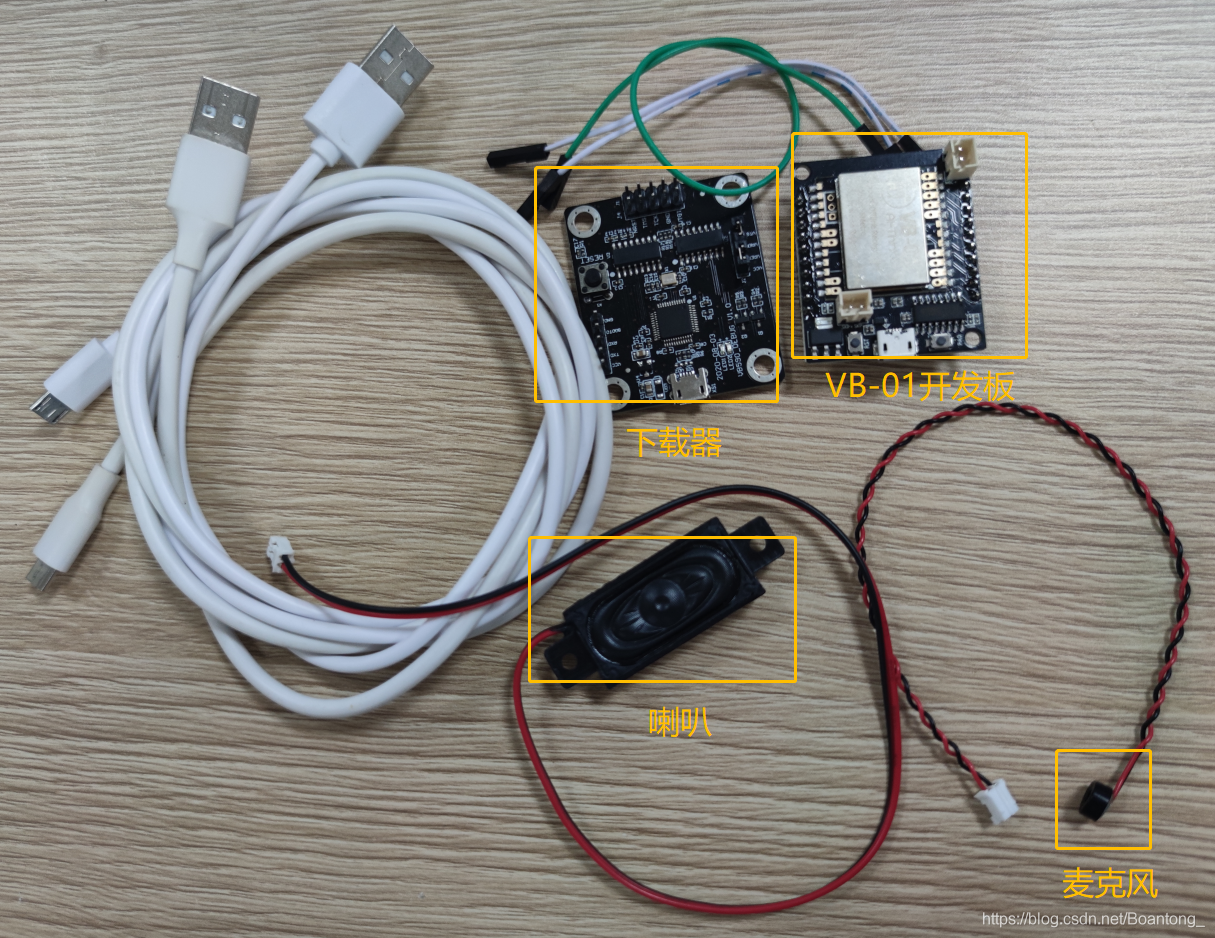

1.1.1 硬體清單
| 元器件名稱 | 數量 |
|---|---|
| VB-01-kit開發板 | 1 個 |
| 下載器 | 1 個 |
| 麥克風 | 1 個 |
| 喇叭 | 1 個 |
| 安卓資料線 | 2 條 |
| 杜邦線 | 3 條 |
1.1.2 硬體接線
| VB-01-Kit開發板 | 下載器 |
|---|---|
| GND | GND |
| PA20_SDA | TCK |
| PA19_SCL | TMS |
| MCU_RES | NRST |
完成以上接線之后，VB-01-Kit開發板與下載器均通過安卓資料線連接PC機，
1.2 軟體準備
整個操作程序需要用到的軟體有：
- 二次開發編程軟體：cdk-windows-V2.2.1-20200418-2230
- 韌體燒錄軟體：CSKYFlashProgrammer.exe
- 提示語音轉換工具：WnvcEncoderTool_200922_V1.4.exe
- 文字轉語音軟體：Installer_迅捷文字轉語音_r1.7.5.exe
軟體以及使用說明書下載鏈接：https://pan.baidu.com/s/190j8HMVYrpi8FSjxwJ7bFw 提取碼：t98q
其它產品資料可前往官網獲取：https://docs.ai-thinker.com/voice_module
1.3 詞條與提示音制作
VB系列開發板的開發程序中，核心部分就是詞條的制作與修改，以及提示音的制作與修改，本章節主要介紹這兩個部分的內容，
1.3.1 詞條修改
(1) 詞條檔案處理
- 創建一個文本檔案(.txt)，隨機命名，并在該檔案中編輯所要用到的詞條內容；

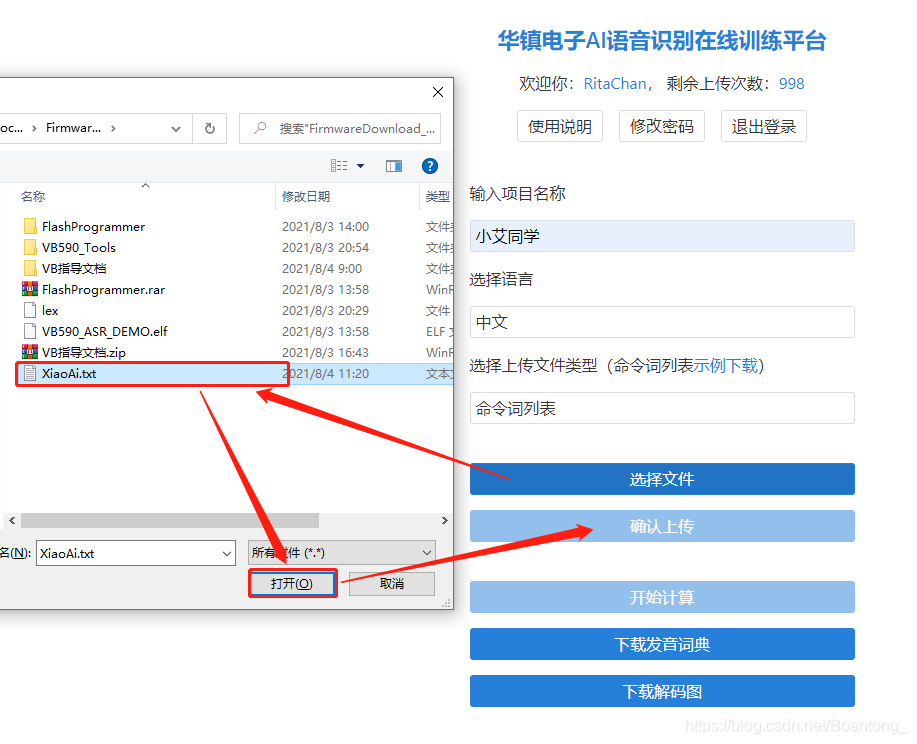

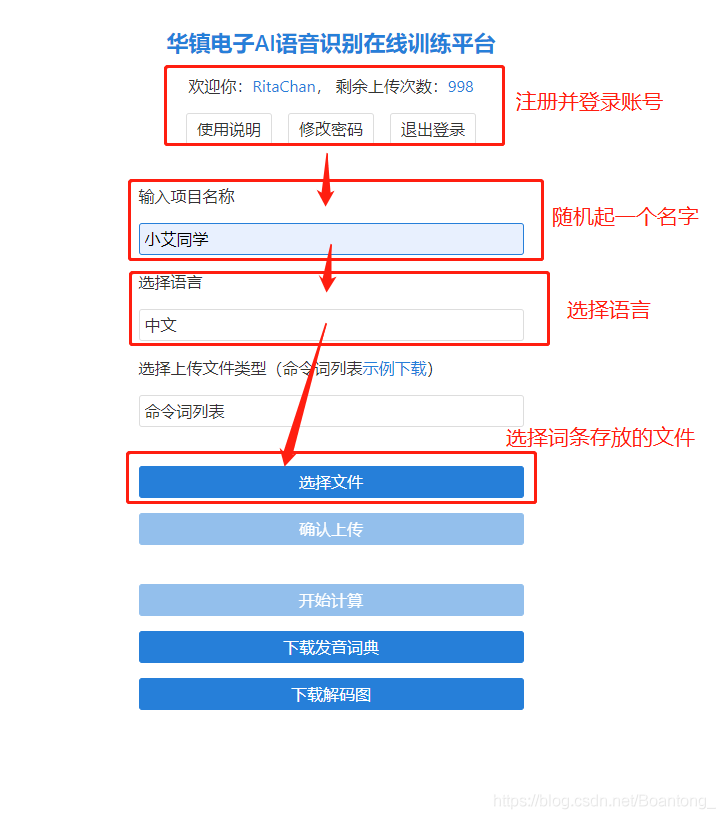

- 通過瀏覽器訪問：華鎮電子AI語音識別在線訓練平臺；
- 在該平臺上注冊賬號，并登錄；
- 點擊選擇檔案，指定路徑至創建好的詞條檔案，點擊確認上傳；

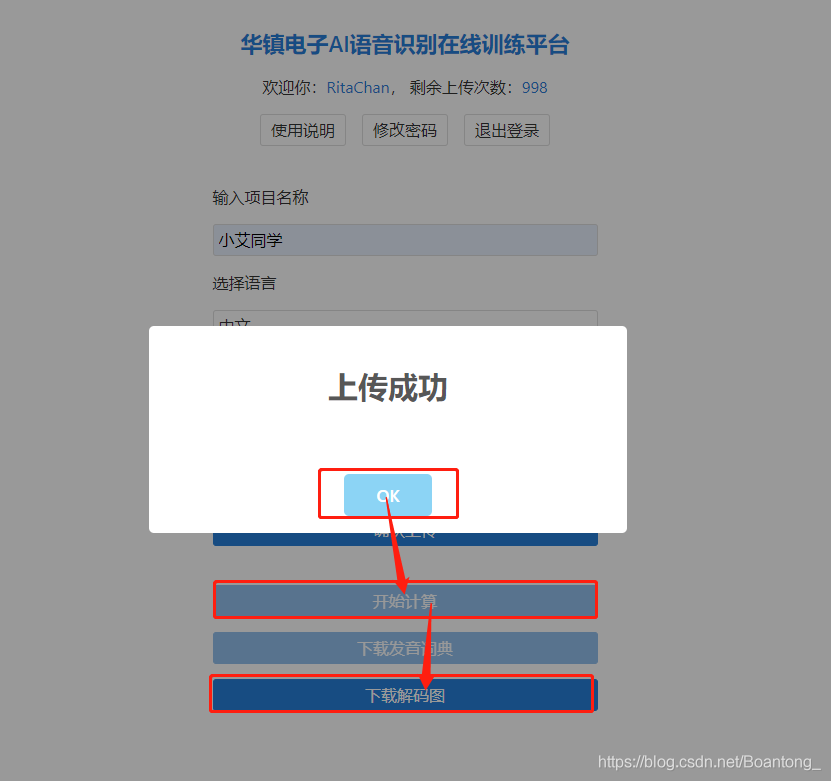

- 上傳成功以后，點擊開始計算，計算完畢，下載解碼圖；
-

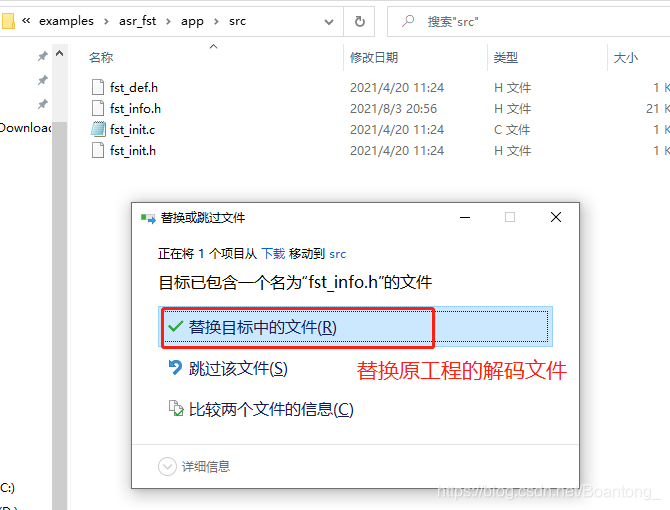

下載好解碼圖（一個.h 檔案：fst_info.h），將該檔案復制到路徑：VB01_Demo_CDK\projects\examples\asr_fst\app\src 下；
-

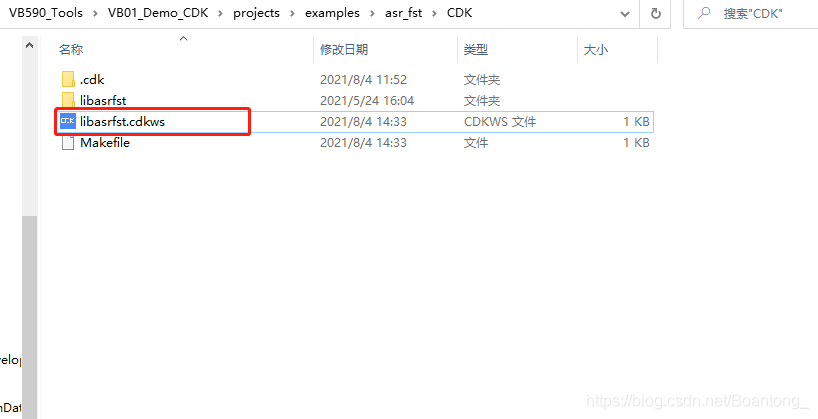

進入 asr_fst/CDK 目錄下，雙擊libasrfst.cdkws檔案，打開工程；
-

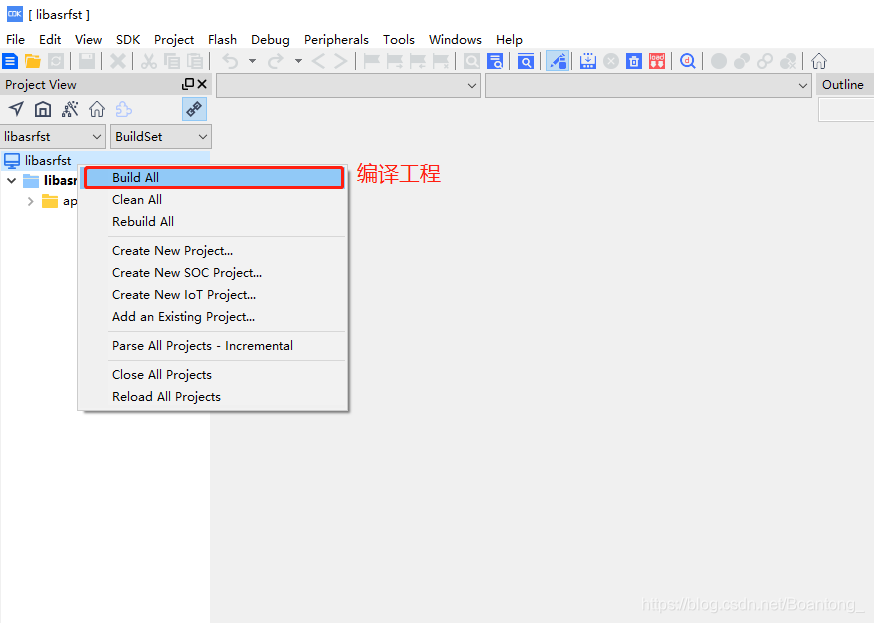

選中工程名字，點擊右鍵，點擊 “ Build ALL ”，編譯工程；
-
編譯成功以后將在路徑：asr_fst\CDK\libasrfst\Obj 下生成一個（libasrfst.a）靜態檔案；
-

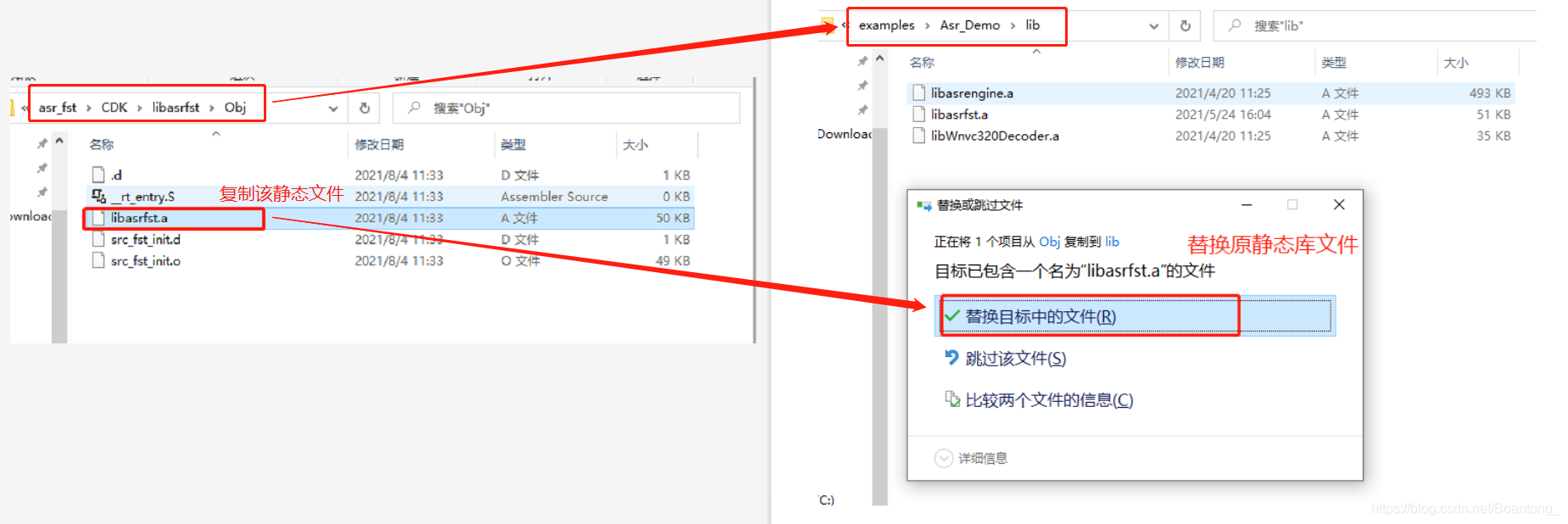

將生成的靜態檔案復制粘貼到路徑：VB01_Demo_CDK\projects\examples\Asr_Demo\lib 下；
(2) 工程代碼修改
工程代碼的修改部分，需要修改的檔案有以下三個檔案：
- asr_config.c ：詞條定義檔案
- asr_config.h ：詞條配置各個引數的組態檔
- app_codec.h ：主要修改音量配置

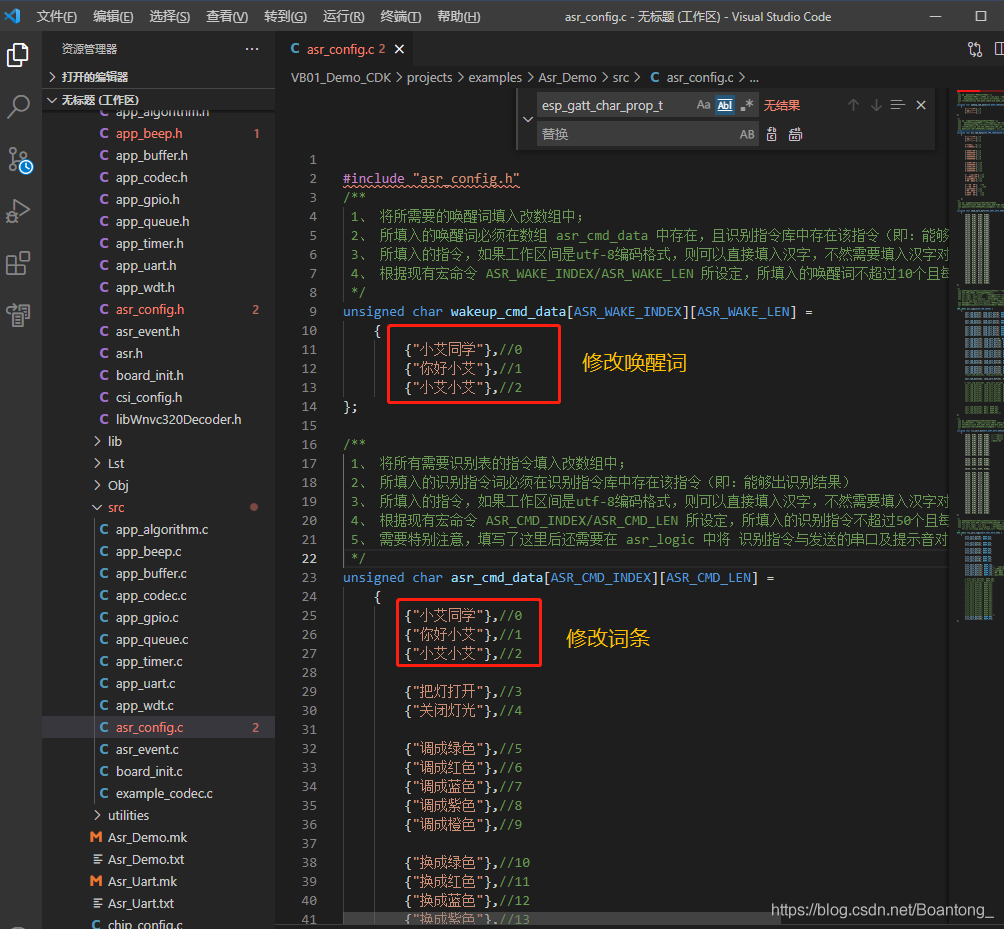

修改asr_config.c檔案的喚醒詞條以及總詞條內容，如下，將原喚醒詞更改為新定義的三個喚醒詞：

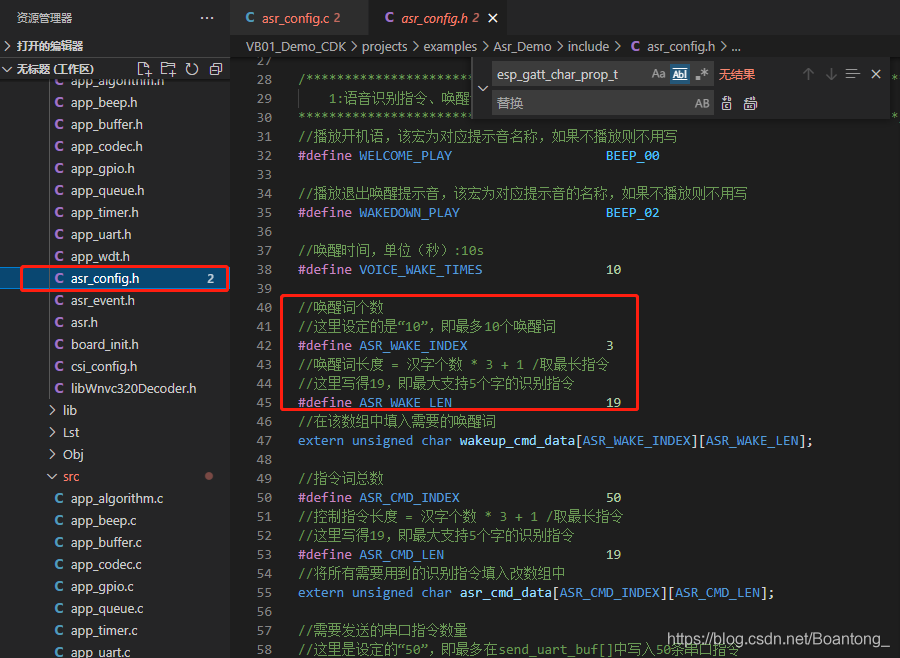

修改asr_config.h檔案中喚醒詞個數變數改為3：

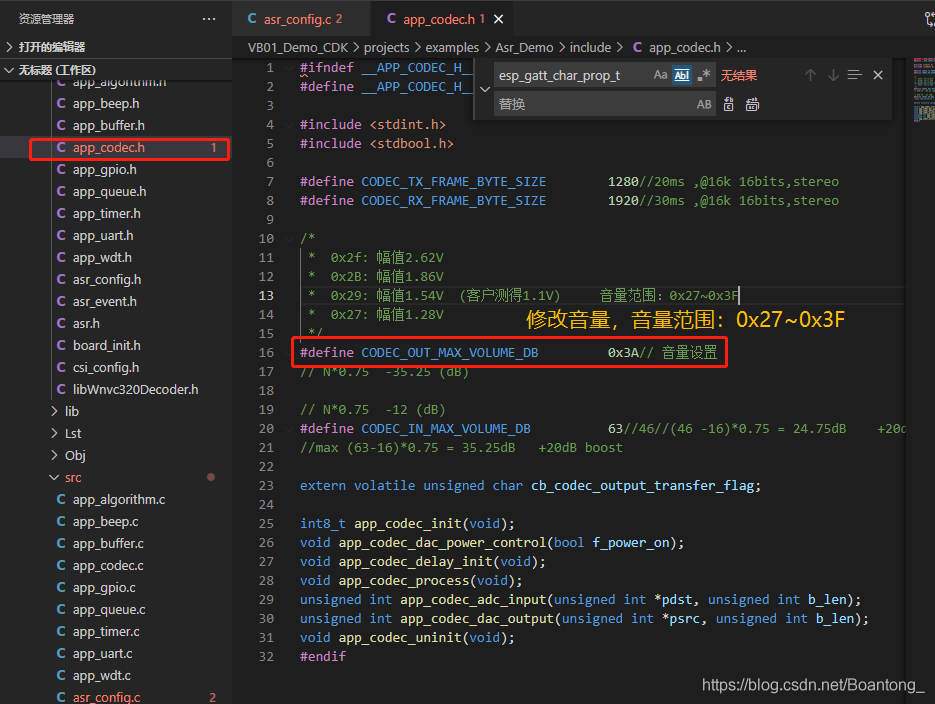

修改app_codec.h檔案的設定音量的變數，這里將該值改為0x3A：
1.3.2 提示音制作
-

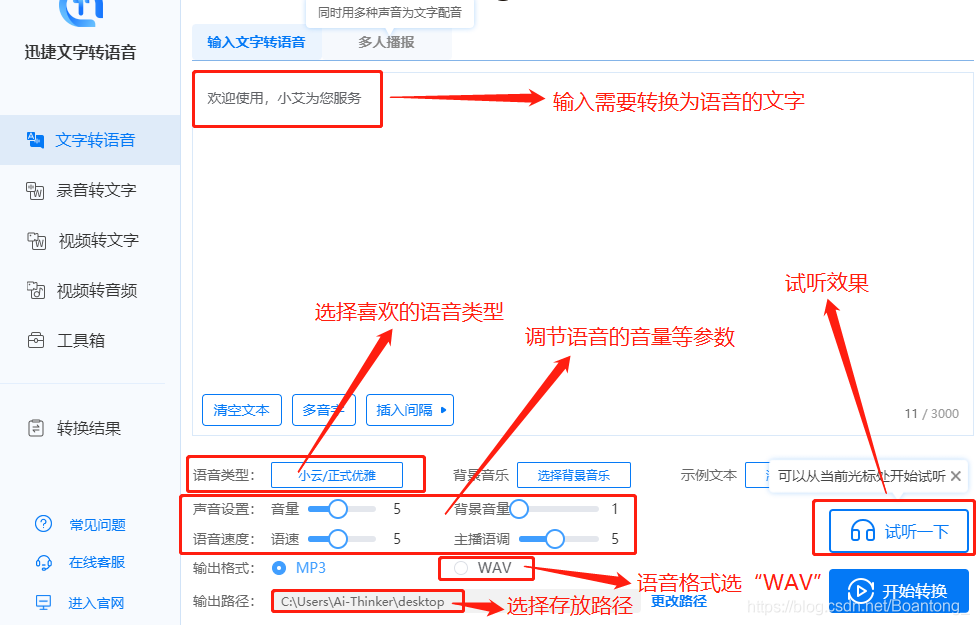

通過迅捷語音助手將需要用到的提示音文字轉換為語音檔案；
-

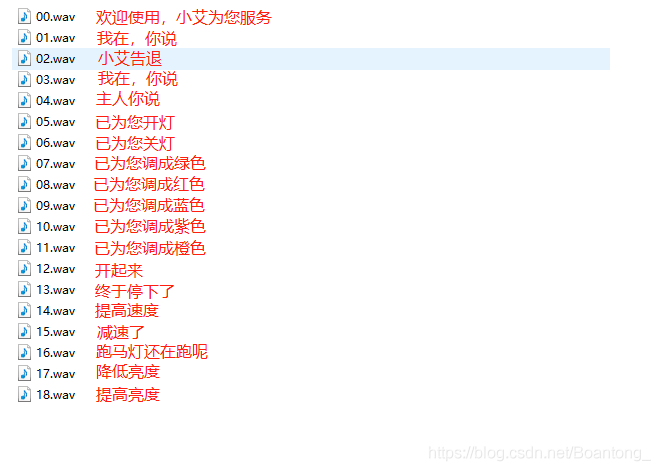

將所有的語音檔案按照既定順序重命名為：00.wav、01.wav、02.wav等等，以下為本次操作提示音的順序：
-

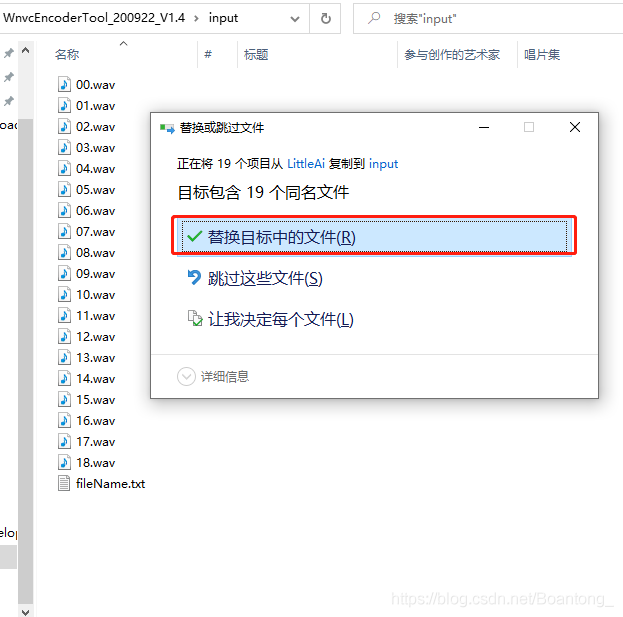

完成提示音制作之后，將所有提示音存放到路徑：VB590_Tools\WnvcEncoderTool_200922_V1.4\input
-
通過軟體 WnvcEncoderTool_200922_V1.4 將語音檔案轉換為語音庫，具體操作如下：

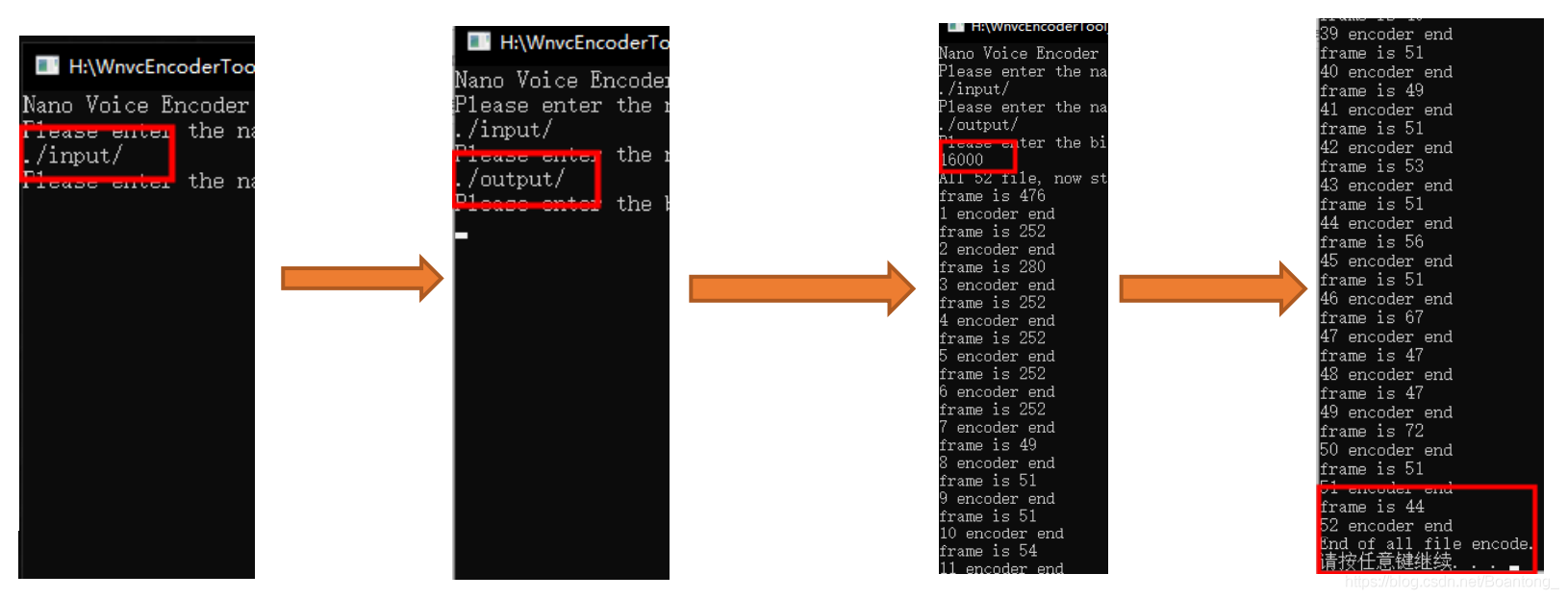

- 進入 WnvcEncoderTool_200922_V1.4 目錄，之后運行 GetFileName.exe ，運行結束再運行軟體 WnvcEncoderTool_200922_V1.4.exe ，之后在終端視窗輸入語音檔案的存放路徑，這里是 input 檔案夾，因此輸入命令： ./input/ ，之后再輸入 回車 ，
- 上一條命令運行結束再輸入命令： ./output/ ，輸入 回車 ，再輸入 16000 ，輸入 回車 ，運行結束，輸入任意鍵退出終端視窗，
- 完成以上操作以后，將在output檔案夾下生成提示語音的庫檔案（app_beep.c、app_beep.h）：

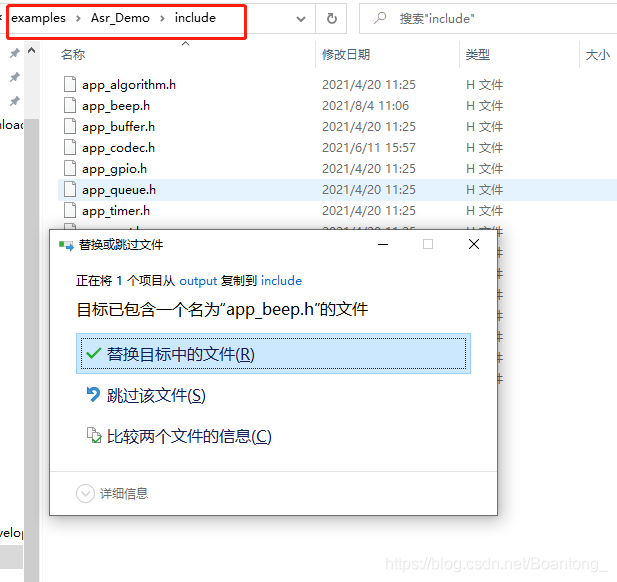

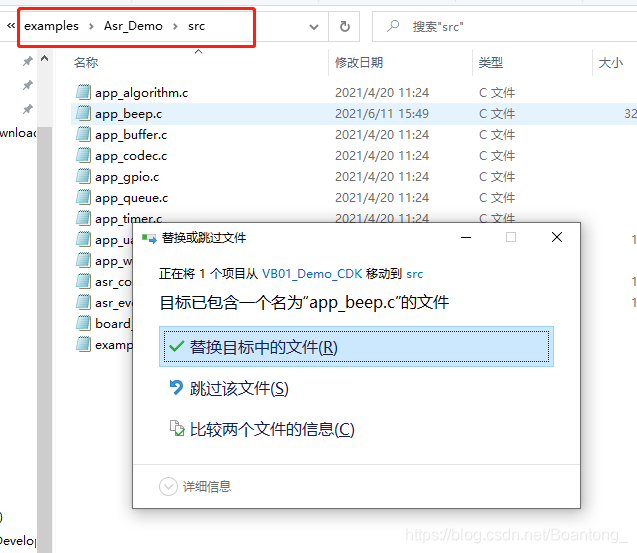

- 將這兩個檔案分別復制粘貼到工程的src以及include檔案夾下面；
1.4 程式編譯與韌體燒錄
1.4.1 工程編譯

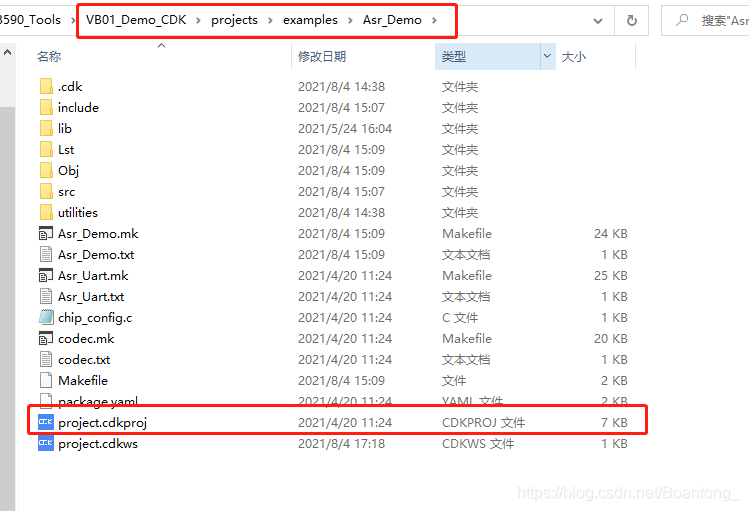

- 完成上述操作以后，回到工程的路徑： VB01_Demo_CDK\projects\examples\Asr_Demo ，雙擊 project.cdkproj 檔案，打開工程；

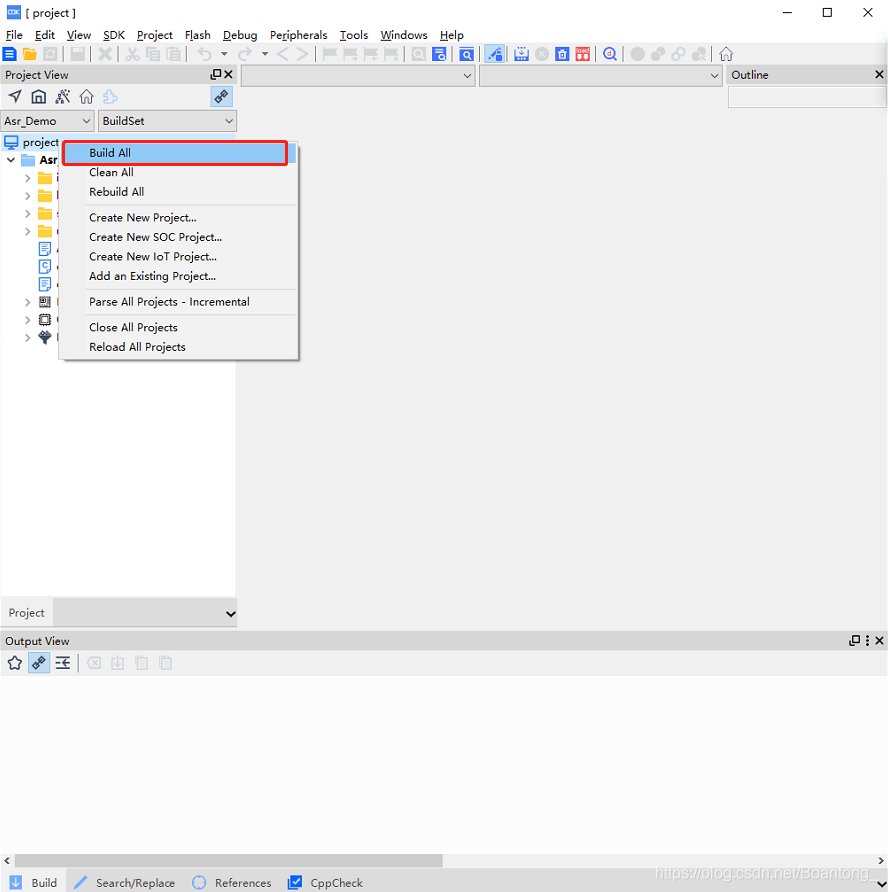

- 選中專案，右鍵點擊 Build ALL ，編譯工程；

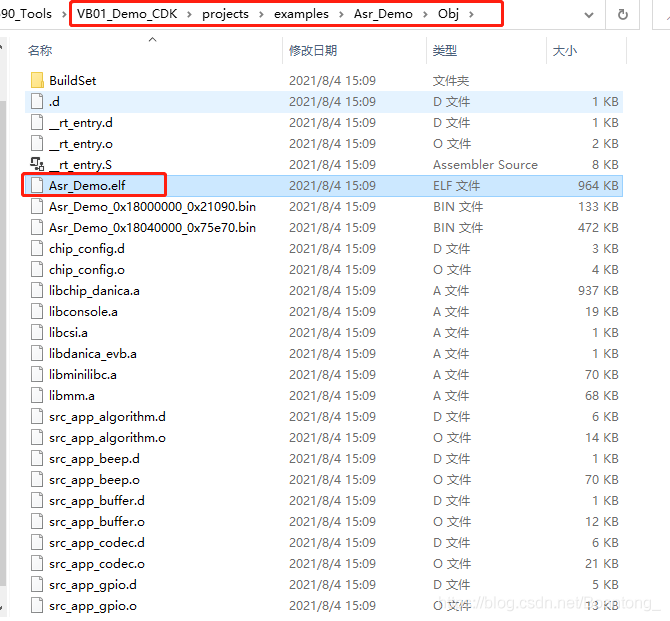

- 編譯成功，將生成可燒錄韌體 (Asr_Demo.elf) ，韌體路徑為： VB01_Demo_CDK\projects\examples\Asr_Demo\Obj
1.4.2 韌體燒錄
-
安裝驅動

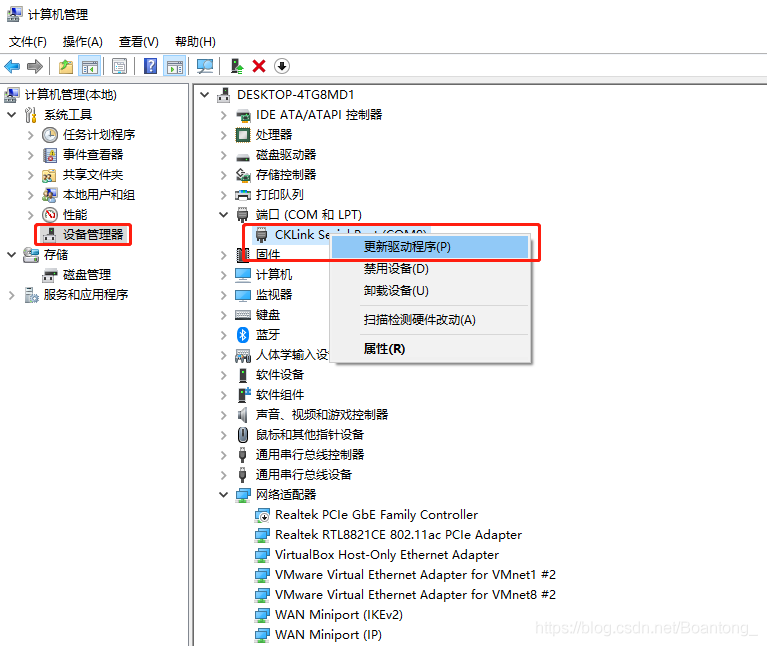

完成VB-01-Kit開發板與下載器之間的接線之后，進入計算機管理，找到下載器埠，右鍵更新驅動，指定驅動到路徑： FlashProgrammer\Tools\cklink_dirvers ，完成驅動安裝以后，就可以燒錄韌體了；
-

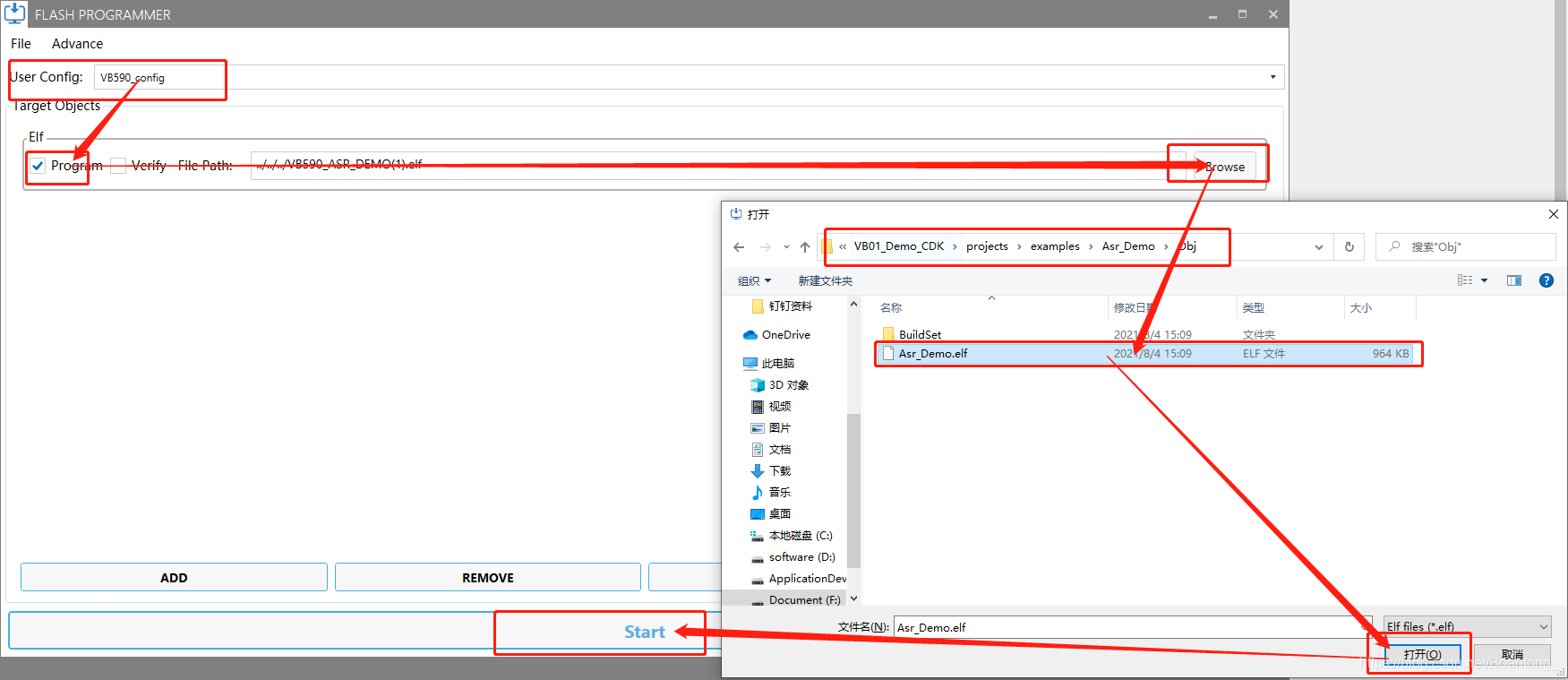

打開 CSKYFlashProgrammer.exe 軟體，選中剛剛編譯生成的韌體(Asr_Demo.elf)，路徑為：VB01_Demo_CDK\projects\examples\Asr_Demo\Obj
-
韌體燒錄成功以后，復位VB-01-Kit開發板便可聽到自制開機提示音，
聯系我們
以上就是本期分享的內容，目的在于讓大家快速適應新品方案的開發，以上提供的驅動原始碼聯系我們可以免費提供
