R329開發板教程之三|視覺模型實時運行

首發極術社區
如對Arm相關技術感興趣，歡迎私信aijishu20加入技術微信群，

關于R329開發板給大家介紹了周易 AIPU 部署及仿真教程和實機運行aipu程式，大家應該都完成了在實機上跑單幀圖片預測的任務，本節教程將帶領大家進行實機上的模型實時運行，

本章節網盤資料：

鏈接：https://pan.baidu.com/s/1vpPH_pHKQ_w3Z4DTxJTixg
提取碼：4tni

工程介紹

本節內容旨在實作抓取攝像頭影像，顯示在螢屏上，并實機運行模型，顯示預測結果，

對于linux上的影像處理，我們優先選用了openCV來進行處理，
簡單介紹下網盤上的檔案：

• tina_r329-evb5_uart0_0723.img 鏡像是包含了openCV的linux系統鏡像，燒錄時候可能會出錯，但是不影響系統啟動，
• zhouyi_cam.zip是本專案的工程原始碼，使用cmake構建
• zhouyi_cam 是最終構建的可執行檔案
• rootfs.tar.gz 是構建zhouyi_cam所需要的系統目錄，構建腳本會自行在該目錄尋找庫檔案
• toolchain.tar.gz 是構建所需的工具鏈

代碼介紹

zhouyi_cam 為 演示imagenet分類模型的demo工程，代碼簡單介紹如下，

0. 決議引數

• 第一個引數為需要運行的模型檔案
• 第二個引數為模型檔案最終輸出的prob是int8還是uint8的設定
• 第三個是可選引數，表示輸出的下標需要減的偏移量，默認是減一

1.攝像頭配置

MaixSense標配1280x720解析度的攝像頭，但是螢屏是240x240, 模型輸入為224x224, 所以我們需要先設定下攝像頭，

攝像頭最低可以輸出320x240的影像，我們就按此解析度輸出，

實測在該解析度下得到了被壓縮了4/3的影像，所以我們先截取180x240的影像，再拉伸回240x240給螢屏顯示，

同時注意openCV是BGR格式，需要進行BGR2RGB的轉換，

在螢屏影像的基礎上，我們再進行裁切，得到模型運算所需的224x224影像
最后還要減去各通道的偏置，需要與訓練時的處理一致，得到int8的輸入資料，

代碼如下：

int cap_img(Mat* lcd_frame, Mat* ai_frame)
{
    Rect roi(40, 0, 240/4*3, 240);  //16/9 -> 4/3
    Rect input_roi(8, 8, 224, 224);
    Size dsize = Size(240, 240);
    if(!capture.read(*lcd_frame))
    {
        printf("no video frame\r\n");
        return -1;
    }
    *lcd_frame = (*lcd_frame)(roi).clone();
    rotate(*lcd_frame, *lcd_frame, ROTATE_180);
    resize(*lcd_frame, *lcd_frame, dsize);
    cvtColor(*lcd_frame, *lcd_frame, COLOR_BGR2RGB);
    *ai_frame = (*lcd_frame)(input_roi).clone() + Scalar(-123, -117,-104);
    return 0;
}

2. 初始化運算圖

int init_graph(char* file_model, aipu_ctx_handle_t ** ctx, aipu_graph_desc_t* gdesc, aipu_buffer_alloc_info_t* info)
{
    const char* status_msg =NULL;
    aipu_status_t status = AIPU_STATUS_SUCCESS;
    int ret = 0;
    //Step1: init ctx handle
    status = AIPU_init_ctx(ctx);
    if (status != AIPU_STATUS_SUCCESS) {
        AIPU_get_status_msg(status, &status_msg);
        printf("[DEMO ERROR] AIPU_init_ctx: %s\n", status_msg);
        ret = -1;
        //goto out;
    }

    //Step2: load graph
    status = AIPU_load_graph_helper(*ctx, file_model, gdesc);
    if (status != AIPU_STATUS_SUCCESS) {
        AIPU_get_status_msg(status, &status_msg);
        printf("[DEMO ERROR] AIPU_load_graph_helper: %s\n", status_msg);
        ret = -2;
        //goto deinit_ctx;
    }
    printf("[DEMO INFO] AIPU load graph successfully.\n");

    //Step3: alloc tensor buffers
    status = AIPU_alloc_tensor_buffers(*ctx, gdesc, info);
    if (status != AIPU_STATUS_SUCCESS) {
        AIPU_get_status_msg(status, &status_msg);
        printf("[DEMO ERROR] AIPU_alloc_tensor_buffers: %s\n", status_msg);
        ret = -3;
        //goto unload_graph;
    }

    return ret;
}

3. 逐幀計算并顯示

    while(!exit_flag)
    {
        //1. cap cam img
        if(cap_img(&lcd_frame, &ai_frame) != 0) {
            break;
        }
        //2. infer cam img, get label
        gettimeofday(&start, NULL);
        ret = infer_img(&ai_frame, &ctx, &gdesc, &info, signed_flag, &label_idx, &label_prob);
        if(ret != 0) goto free_tensor_buffers;
        gettimeofday(&end, NULL);
        //3. draw lcd
        putText(lcd_frame, labels[label_idx-label_oft], Point(0, 224), cv::FONT_HERSHEY_PLAIN, 1, Scalar(255,0,0), 2);
        float fps = cal_fps(start, end);
        char fps_str[16];
        sprintf(fps_str, "%.1ffps", fps);
        putText(lcd_frame, fps_str, Point(0, 16), cv::FONT_HERSHEY_PLAIN, 1, Scalar(255,0,0), 2);
        fb_display(lcd_frame.data, 0, 240, 240, 0, 0, 0, 0);
    }

4.退出清理

注意代碼里實作了 SIGINT 的處理，因為當前使用的驅動的清理功能有待完善，如果直接強行退出程式，會導致下次運行時可能出錯，

所以我們檢測 SIGINT 信號，檢測到 CTRL-C后，退出主回圈，執行相關的aipu清理操作，

運行效果

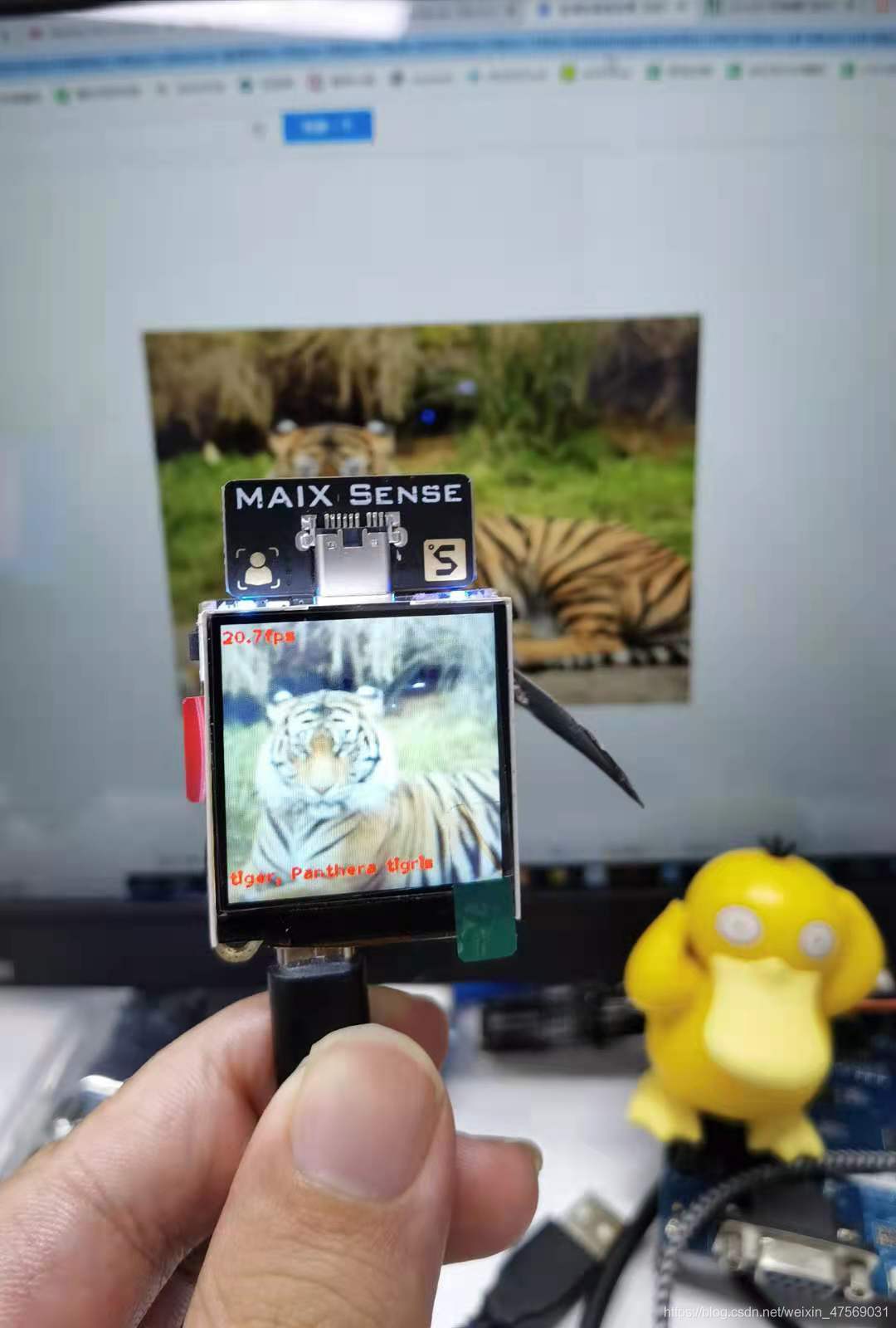

如下圖所示，以運行mobilenet_v2 1.0為例，可見幀率可達20fps以上，

本系列教程由矽速科技撰寫提供，
