位元組跳動《實時音視頻通訊技術》學習筆記之RTC概述及技術簡介
什么是實時音視頻
實時音視頻（RTC）即基于IP技術實作的實時互動的音視頻通信技術，
RTC 與 直播常用協議的區別
| 直播協議 | 播放延遲 |
|---|---|
| FLV | 3s-5s |
| RTMP | 3s-5s |
| HLS | 10s+ |
而這里我們要使用的RTC技術就厲害了~
它是基于IP技術的，它的延遲低于400ms，RTC傳輸的內容是音視頻資料，
實時音視頻應用場景
-
音視頻通話
-
產品功能
1V1，多人音視頻通話
可以美顏、使用道具等等，
-
技術特點
支持設備差異性大
網路接入經常切換
-
因為這種產品主要是面向用戶的，不同用戶使用的設備的差別比較大，根據不同設備需要做不同的優化，這就是為什么我們說支持設備差異性大，
而在實際情況中，經常遇到移動網路4G、5G切換WIFI，或者基站之間的切換，這些導致網路環境的變化需要中斷重連，
下面介紹兩種場景：抖音直播和直播連麥，
-
抖音直播
- 產品功能Ⅰ
- 電商直播
- 游戲直播
- 秀場直播
- 技術特點Ⅰ
- 主播段推流
- 觀眾端CDN拉流
- 產品功能Ⅰ
-
直播連麥
- 產品功能Ⅱ
- 多個主播同框互動，觀眾圍觀實況
- K歌、游戲互動、互動交流
- 技術特點Ⅱ
- 服務端&客戶端合流
- 合流轉推
- 實時審核
- 產品功能Ⅱ
直播連麥將多個主播的視頻流合流然后發送給觀眾，這種合流一般是在服務端做的，但是現在由于客戶端的性能不斷提高，現在出現了將合流放在客戶端的情況，這樣節約了成本，
我們都知道傳統直播技術的延遲比較高，從觀眾評論到看到主播反饋一般要5-10秒以上，那么這樣在教育直播、電商直播、體育直播等直播就會出現一些問題，
前面我們提到RTC能夠實作低延遲的實時傳輸音視頻流，那么RTC可以應用在直播場景嗎？
答案是是，因為只要我們將基于TCP的網路傳輸協議轉化為基于UDP的RTC就行了，
那為什么我們不一開始就使用RTC呢？
第一因為成本，CDN的成本是RTC的三分之一，RTC的部署是比較消耗資源的，
第二是因為RTC是需要做很多網路的優化的，比較復雜，
普通直播替換為低延時直播的方案
方案Ⅰ
拉流端（播放端）替換為RTC：收益大，
因為觀眾端的延時比較大，所以一般是從觀眾端替換為RTC，
方案Ⅱ
推流端（主播端）替換為RTC：收益中，
因為主播網路環境一般還不錯，所以不優先考慮主播端，
RTC應用場景：在線教育
-
一對一教育
- 產品功能
- 1V1 教學
- 白板、課件
- 云端錄制
- 監課
- 技術特點
- 課件同步
- 音視頻通話類似
- 可能需要跨國
要求和音視頻通話一樣，需要及時反饋，需要低延遲，跨國一對一可能物理距離較遠，導致延遲可能較高，
- 產品功能
-
大班課
-
產品功能
- 萬人課堂
- 白板、課件
- 云端錄制
- 監課
-
技術特點
- 1人發布
- 課件同步
-
大班課技術難度比1V1教育低，因為一般情況下只是老師一個人推流，不存在過多互動，總的來看，大班課互動性較差，學習體驗可能不是很好，
于是，小班課就產生了，它有較強的互動性，但是其難度最大，比1v1教育難度要高，因為每個人網路環境不一樣，需要給不同用戶下發不同碼率的視頻，
- 小班課
- 產品功能
- 多人互動
- 白板、課件
- 云端錄制
- 監課
- 技術特點
- 多人發布與訂閱
- 課件同步
- 產品功能
RTC使用場景：視頻會議
- 飛書視頻會議
- 產品功能
- 百（千）人視頻互動
- 螢屏共享
- 檔案分享
- PSTN接入
- 背景虛化，美顏…
- 技術特點
- 多人音視頻互動
- 接入設備多樣性
- 音頻降噪
- 弱網優化
- AI能力
- 產品功能
總體來說，視頻會議的技術難度較大，對音頻降噪的要求比較高，同時存在PSTN接入的情況，
RTC使用場景：游戲
- 游戲對戰
- 產品功能
- 小隊語音
- 范圍語音
- 技術特點
- 低延遲、低耗能、流量小
- 范圍語音
- 產品功能
因為游戲比較耗計算機資源和網路資源，又要求低延遲，所以需要達到低延遲、低耗能、流量小，
-
云游戲
-
產品功能
- 游戲運行在服務端
- 客戶端渲染、控制
-
技術特點
- 超低延遲
- 海量控制指令
-
這樣即使設備性能不高也能實作嘗試高性能的游戲，適用于大型游戲和游戲試玩，
因為需要良好的游戲體驗，就需要超低延遲，而且因為我們RTC可以傳輸海量的控制指令，所以可以用于云游戲，
實時音視頻技術概覽

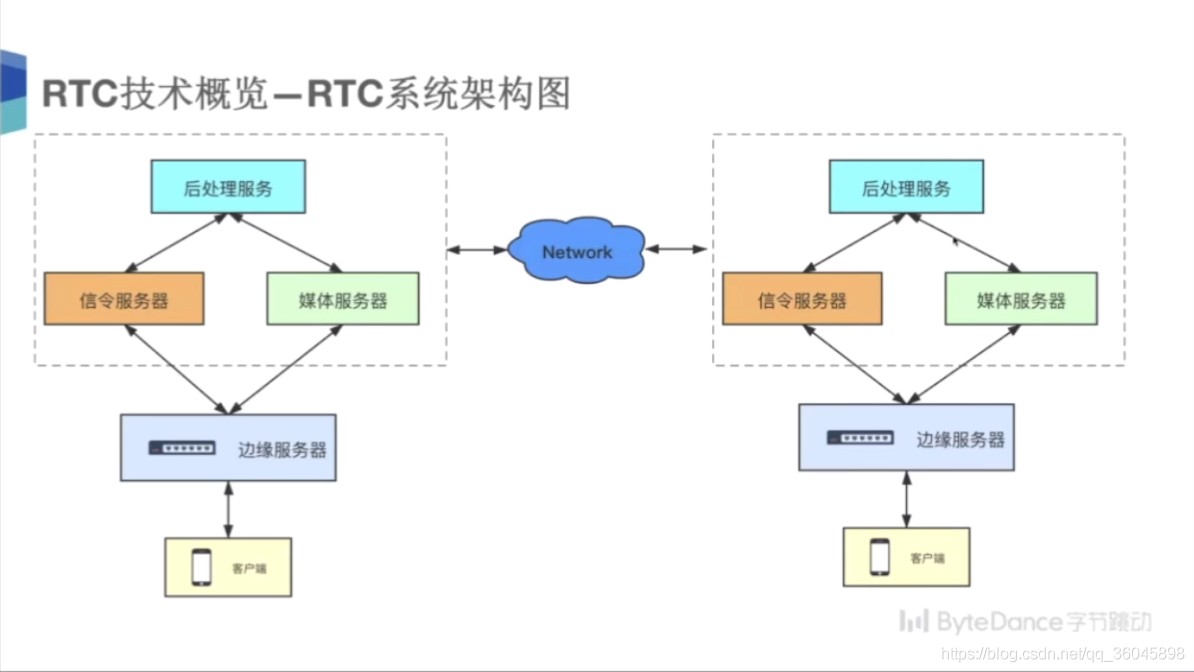

RTC系統架構圖
![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-mdM5WUue-1628759852766)(https://raw.githubusercontent.com/ReganYue/ForPicGo/main/20210808095728.png)]](https://img.uj5u.com/2021/08/15/256633150938251.png)
信令是一些控制指令，信令服務器可以用于呼叫、協調，
合流轉推等等這些操作是后處理服務器來完成的，

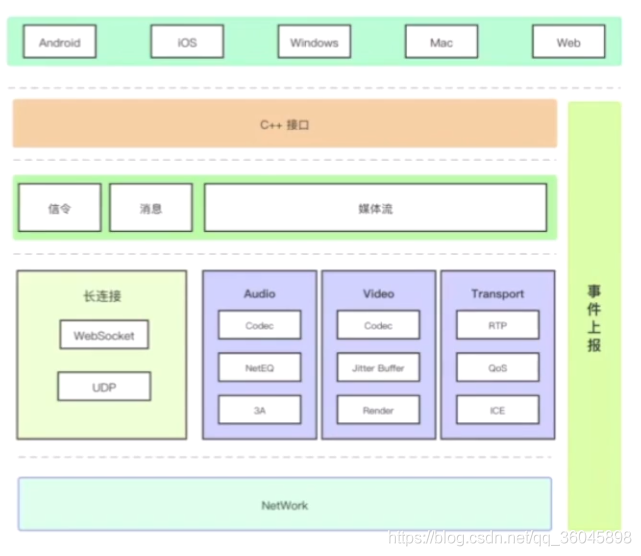

客戶端是音視頻通話的終端，我們來看看客戶端整體技術架構，
![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-JjfvZEt8-1628759852774)(https://raw.githubusercontent.com/ReganYue/ForPicGo/main/20210808100125.png)]](https://img.uj5u.com/2021/08/15/256633150938252.png)
QoS是保證在弱網的情況下仍然能夠使用，
事件上報是因為任何的日志都需要上傳，可以處理錯誤和進行性能優化、演算法改進，
- 全平臺支持
- 設備適配
- 性能適配
- 連接保持
- 斷網重連
- 多徑傳輸
- 資料運營
- 事件上報
- 日志收集
低性能的設備使用低性能的演算法，
同時支持WIFI、4G就需要實作多徑傳輸，
![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-8SEuAv4l-1628759852780)(https://raw.githubusercontent.com/ReganYue/ForPicGo/main/20210808110542.png)]](https://img.uj5u.com/2021/08/15/256633150938253.png)

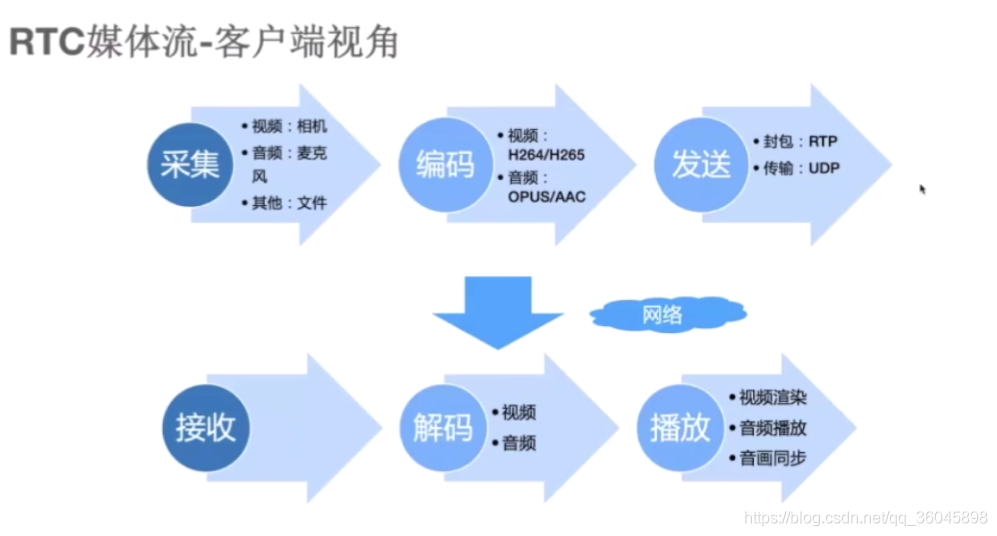

采集到音視頻等資料需要進行編碼壓縮然后通過網路傳輸，然后解碼播放，
信令服務器
信令：為使網路中各種設備協調運作，在設備之間傳遞的控制資訊，
信令服務器：就是用來傳輸、中專信令的服務器，
- 常見問題
- 全球化部署
- 信令到達率
- 連接保持
- 實作方案
- WebSocket
- 自定義協議
媒體服務器

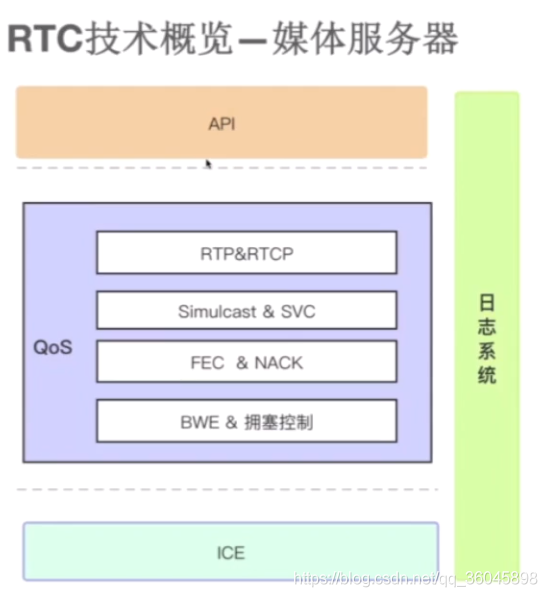

媒體服務器：在終端用戶之間中轉音視頻流，進而讓用戶之間可以進行音視頻通信，通常部署在邊緣，距離用戶較近的地方，
![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-WNPGxuaN-1628759852784)(https://raw.githubusercontent.com/ReganYue/ForPicGo/main/20210808111117.png)]](https://img.uj5u.com/2021/08/15/256633150938254.png)
Simulcast&SVC是根據不同用戶的網路狀況提供不同碼率、幀率的視頻，
BWE&擁塞控制是用來估計用戶的可用帶寬，來判斷給用戶發送多大碼率的碼流，

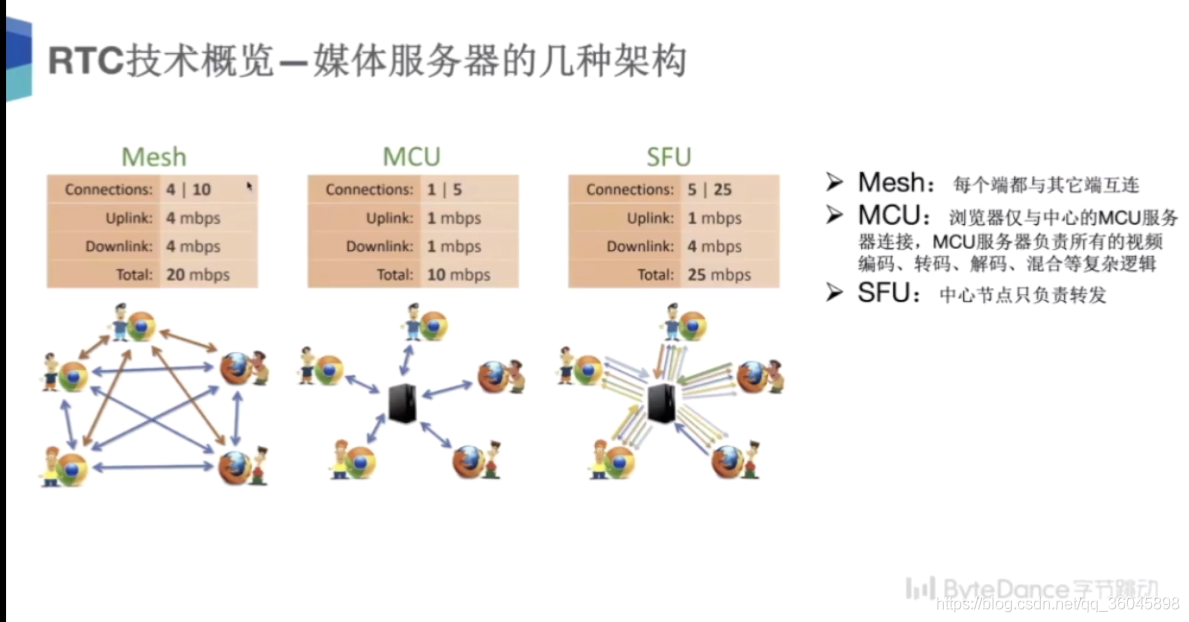

下面來看看幾種媒體服務器的典型架構：
![[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-z19awFBE-1628759852787)(https://raw.githubusercontent.com/ReganYue/ForPicGo/main/20210808114700.png)]](https://img.uj5u.com/2021/08/15/256633150938255.png)
后處理
- 音視頻錄制
- 合流轉推
- 截圖、切片
- 審核
還有什么？
- 資料運營
- 質量評估
- QoS
- 自動化測驗
- 應用場景探索
需要資料才能優化，視頻是否清晰，音頻是否悅耳這就需要質量評估，
自動化測驗和質量評估也是比較重要的，
去探索新的應用場景也是非常重要的，
