系列文章目錄

前言

資料鏈路層用于兩個設備(同一種資料鏈路節點)之間進行傳遞!

一、 資料鏈路層的以太網協議

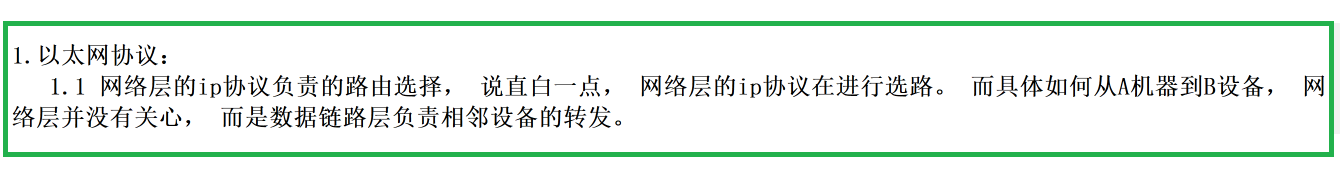

資料鏈路層的以太網協議本質上其實就是相鄰設備之間的資料轉發，

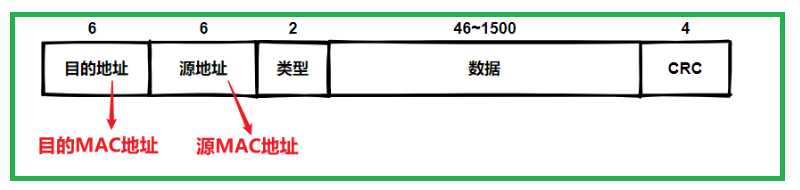

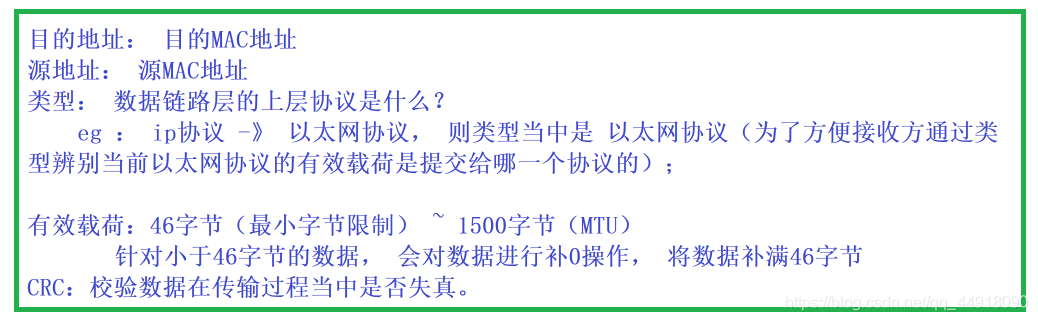

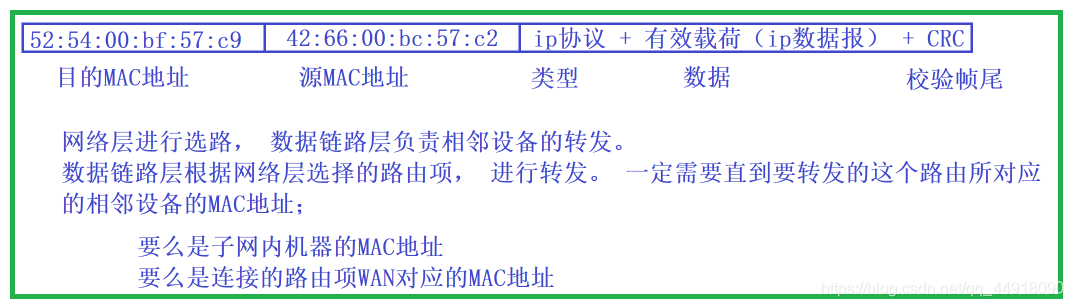

以太網協議格式：

• 源地址和目的地址是指網卡的硬體地址(也叫MAC地址), 長度是48位,是在網卡出廠時固化的，
• 幀協議型別欄位有三種值,分別對應IP、ARP、RARP，
• 幀末尾是CRC校驗碼，


二、認識MAC地址

MAC地址：每一個網卡設備在出廠的時候都會擁有一個全球獨一無二的MAC地址，MAC地址也被稱為硬體的地址，

• MAC地址用來識別資料鏈路層中相連的節點，

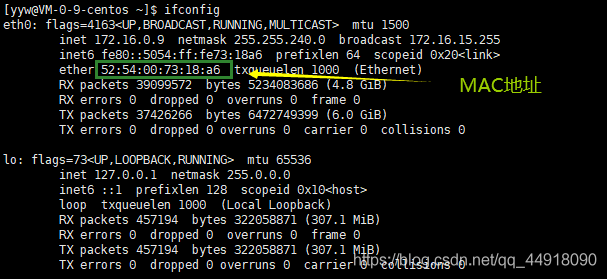

• 長度為48位, 及6個位元組. 一般用16進制數字加上冒號的形式來表示(例如: 08:00:27:03:fb:19)，
• 在網卡出廠時就確定了, 不能修改. mac地址通常是唯一的(虛擬機中的mac地址不是真實的mac地址, 可能會沖突; 也有些網卡支持用戶配置mac地址)，


以太網格式中的型別(2位)：

表示的是上層使用了什么協議 (ip / ARP協議)，

有效載荷：[46 ~ 1500]位元組：

如果網路層遞交給資料鏈路層的資料不夠46位元組，則會對資料進行相應補0的操作，1500位元組剛好是MTU（最大傳輸單元）的上限，

CRC：：

校驗幀尾，檢驗資料在傳輸程序中是否失真，

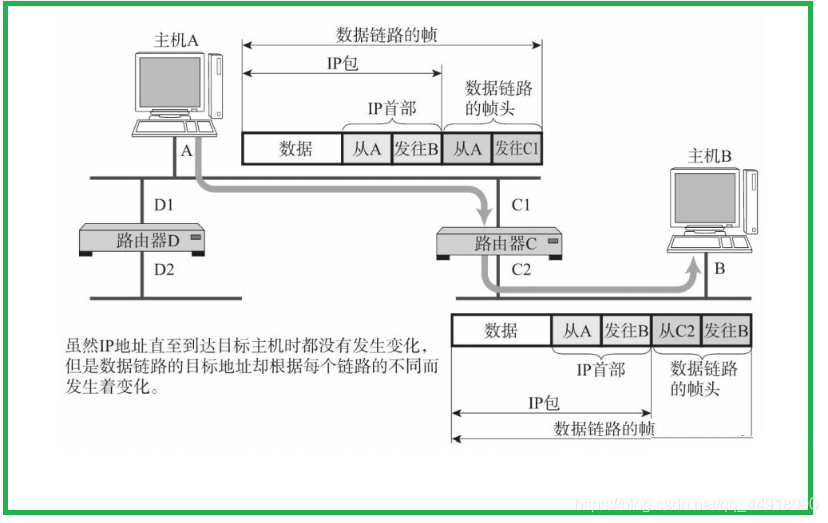

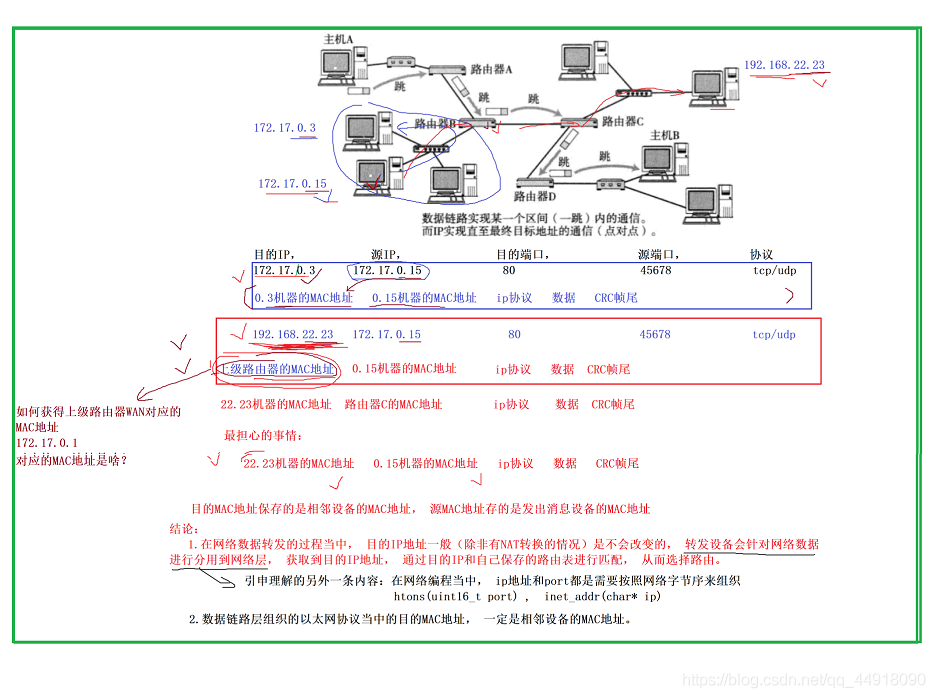

三、對比理解MAC地址和IP地址

• IP地址描述的是路途總體的 起點 和 終點，
• MAC地址描述的是路途上的每一個區間的起點和終點，


四、ARP協議的作用

上面其實我們也談到了以太網協議格式，我們可以看到格式中的目的地址和源地址指的是目的MAC地址和源MAC地址，換句話說，資料在資料鏈路層進行發生的時候，需要知道目標主機MAC地址，但是網路層的協議遞交給資料鏈路層的資料僅僅包含目標主機的ip地址，我們無法獲知其對應的MAC地址，那么，我們該如何獲取目標主機的MAC地址呢？

• 在網路通訊時,源主機的應用程式知道目的主機的IP地址和埠號,卻不知道目的主機的硬體地址，
• 資料包首先是被網卡接收到再去處理上層協議的,如果接收到的資料包的硬體地址與本機不符,則直接丟棄，
• 因此在通訊前必須獲得目的主機的硬體地址，


ARP協議就是用來解決此類問題的，他可以通過ip地址獲取對應的MAC地址，

注意：這里的ip地址本質上是通過路由項計算出來的接下來該條資料該去往的ip地址，而不是自己本身該去的ip地址，

因此，可以說ARP協議是介于網路層和資料鏈路層之間的協議，話句話來說就是ARP協議建立了主機 IP地址 和 MAC地址 的映射關系，

五、ARP資料報格式

首先我們來看一下以太網首部的格式：

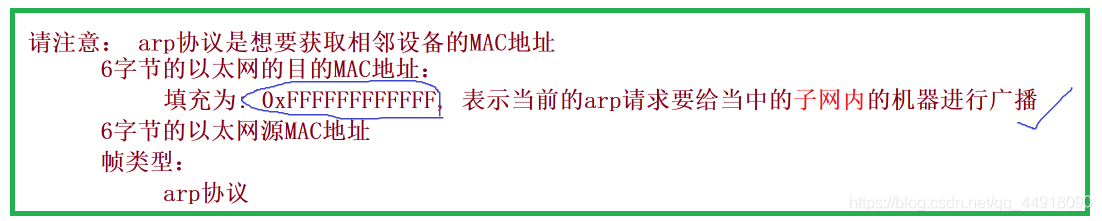

• 以太網目的地址：在ARP請求中，目的MAC地址填充為：0xFFFFFFFF，表示當前這條資料給子網當中的每一潭訓器都進行轉發，
• 以太網源地址：就是源MAC地址，就是當前主機的MAC地址，
• 幀型別：上級協議(ARP協議)

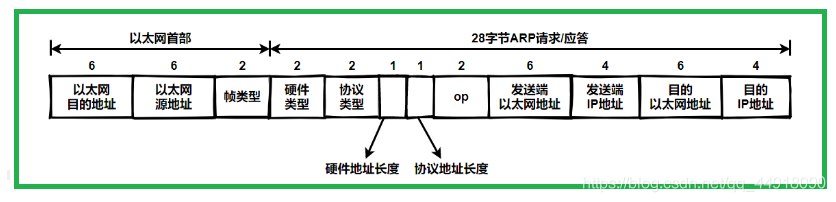

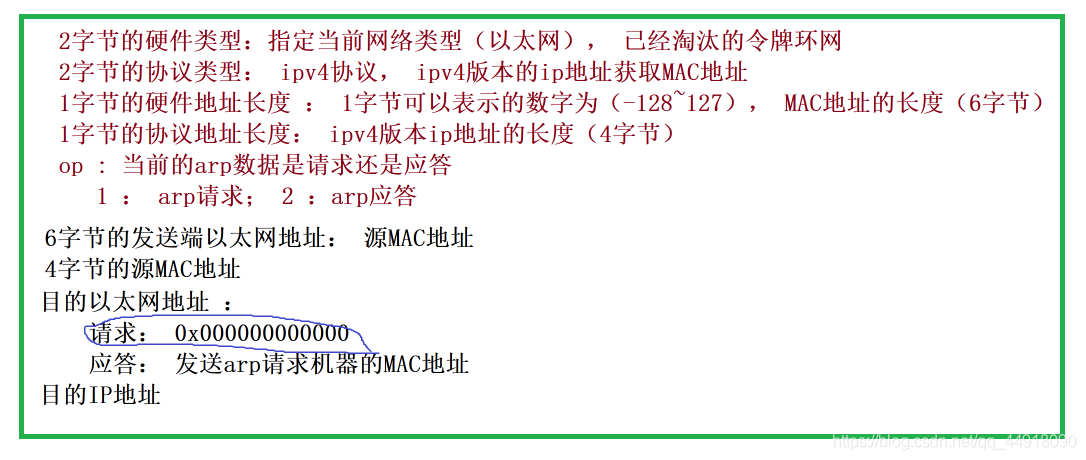

28位元組ARP請求/應答:

• 硬體型別：當前的網路型別：以太網、令牌環網，
• 協議型別：要轉換的地址型別，ip轉換為MAC，
• 硬體地址長度：表示MAC地址長度，
• 協議地址長度：表示ip地址長度，
• op：標識是請求還是應答
  1:請求
  2:應答


五、ARP協議作業流程

是一種解決地址問題的協議，以目標IP地址為線索，用來定位下一個應該接收資料分包的網路設備對應的MAC地址，通俗來講就是獲取相鄰設備的MAC地址，
如果目標主機不在同一個鏈路上時，可以通過ARP查找下一跳路由器的MAC地址，不過ARP只適用于IPv4，不能用于IPv6

那么ARP又是如何知道MAC地址的呢？簡單地說，ARP是借助ARP請求與ARP回應兩種型別的包確定MAC地址的，

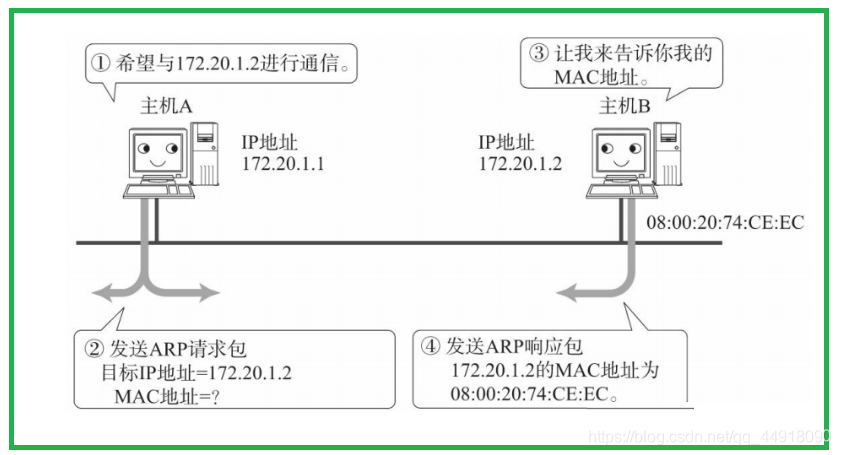

假定主機A向同一鏈路上的主機B發送IP包，主機A的IP地址為172.20.1.1，主機B的IP地址為172.20.1.2，它們互不知道對方的MAC地址，

主機A為了獲得主機B的MAC地址，起初要通過廣播發送一個ARP請求包，這個包中包含了想要了解其MAC地址的主機IP地址，也就是說，ARP請求包中已經包含了主機B的IP地址172.20.1.2，由于廣播的包可以被同一個鏈路上所有的主機或路由器接收，因此ARP的請求包也就會被這同一個鏈路上所有的主機和路由器進行決議，如果ARP請求包中的目標IP地址與自己的IP地址一致，那么這個節點就將自己的MAC地址塞入ARP回應包回傳給主機A，

總之，從一個IP地址發送ARP請求包以了解其MAC地址（ARP請求包還有一個作用，那就是將自己的MAC地址告訴給對方）,目標地址將自己的MAC地址填入其中的ARP回應包回傳到IP地址，由此，可以通過ARP從IP地址獲得MAC地址，實作鏈路內的IP通信，

• 源主機發出ARP請求,詢問“IP地址是192.168.0.1的主機的硬體地址是多少”, 并將這個請求廣播到本地網段(以太網幀首部的硬體地址填FF:FF:FF:FF:FF:FF表示廣播)，
• 目的主機接收到廣播的ARP請求,發現其中的IP地址與本機相符,則發送一個ARP應答資料包給源主機,將自己的硬體地址填寫在應答包中，
• 每臺主機都維護一個ARP快取表,可以用arp -a命令查看，快取表中的表項有過期時間(一般為20分鐘),如果20分鐘內沒有再次使用某個表項,則該表項失效,下次還要發ARP請求來獲得目的主機的硬體地址，

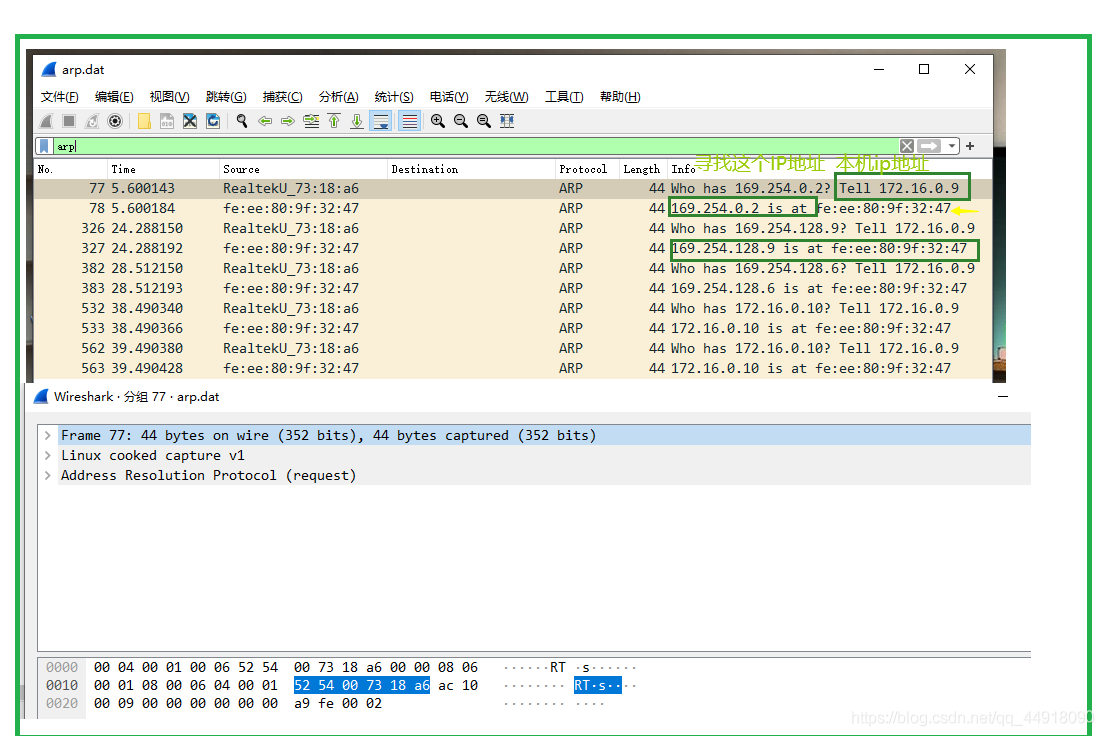

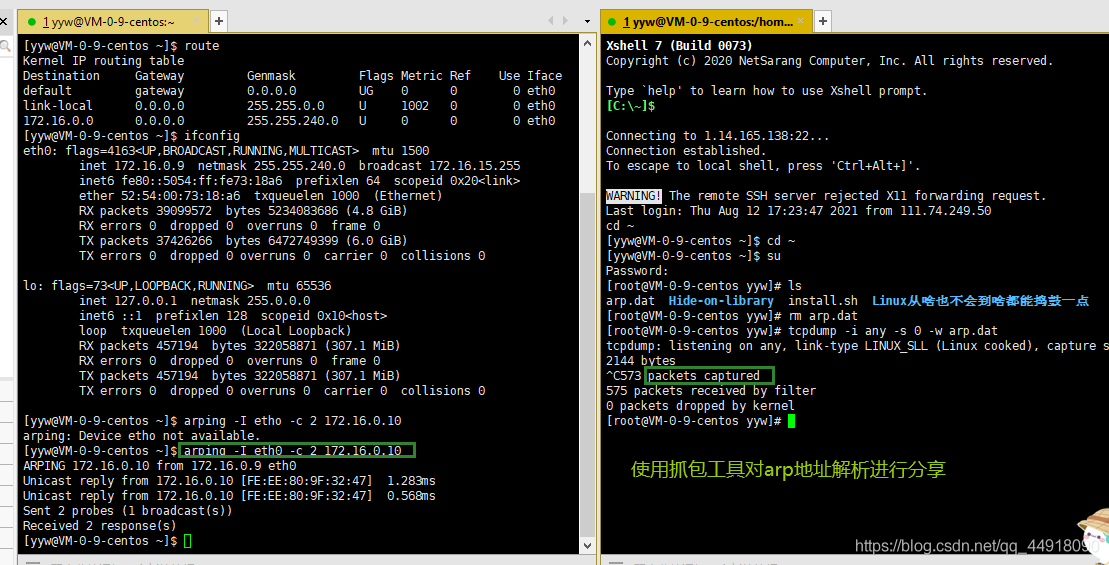

使用抓包工具進行分析:

六、ARP快取表

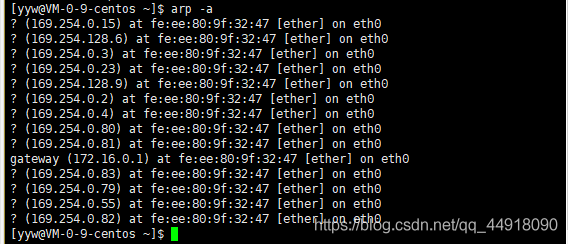

使用arp -a查看arp緩沖表:

如果每發送一個IP資料報都要進行一次ARP請求以此確定MAC地址，那將會造成不必要的網路流量，因此，通常的做法是把獲取到的MAC地址快取（是指預見到同樣的資訊可能會再次使用，從而在記憶體中開辟一塊區域記憶這些資訊） 一段時間，即把第一次通過ARP獲取到的MAC地址作為IP對MAC的映射關系記憶（記錄IP地址與MAC地址對應關系的資料庫叫做ARP表） 到一個ARP快取表中，下一次再向這個IP地址發送資料報時不需再重新發送ARP請求，而是直接使用這個快取表當中的MAC地址進行資料報的發送，每執行一次ARP，其對應的快取內容都會被清除，不過在清除之前都可以不需要執行ARP就可以獲取想要的MAC地址，這樣，在一定程度上也防止了ARP包在網路上被大量廣播的可能性，

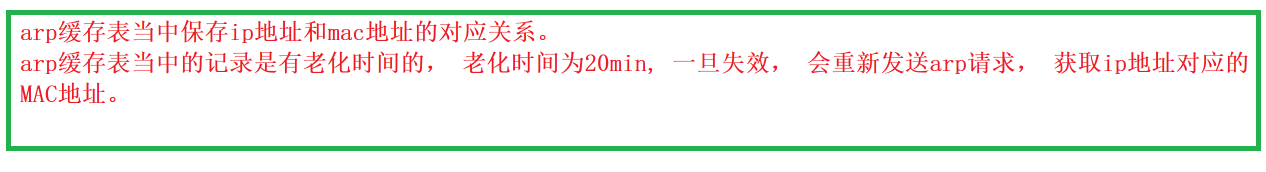

當然ARP是有老化時間的，老化時間為20min，會進行相應的更新，
arp協議只能在子網內部使用，只能給子網內部的機器進行廣播arp請求，換句話說，只能獲取子網內部機器的MAC地址，

那么問題來了，IP地址和MAC地址缺一不可嗎？

① 資料鏈路上只要知道接收端的MAC地址不就知道資料是準備發送給主機B的嗎，那還需要知道它的IP地址嗎？
② 只要知道了IP地址，即使不做ARP，只要在資料鏈路上做一個廣播不就能發給主機B了嗎？”那么，為什么既需要IP地址又需要MAC地址呢?

主機A想要發送IP資料報給主機B時必須得經過路由器C，即使知道了主機B的MAC地址，由于路由器C會隔斷兩個網路，還是無法實作直接從主機A發送資料報給主機B，此時，主機A必須得先將資料報發送給路由器C的MAC地址C1，

如此看來，IP地址和MAC地址兩者缺一不可，于是就有將這兩個地址相關聯的ARP協議（為了避免這兩個階段的通信帶來過多的網路流量，ARP具有對IP地址和MAC地址的映射進行快取的功能，有了這個快取功能，發送IP包時就不必每次都發送ARP請求，從而防止性能下降），

七、DNS(Domain Name System)

TCP/IP中使用IP地址和埠號來確定網路上的一臺主機的一個程式. 但是IP地址不方便記憶，于是人們發明了一種叫主機名的東西, 是一個字串, 并且使用hosts檔案來描述主機名和IP地址的關系，

cat /etc/hosts 查看hosts檔案內容

DNS是一整套從域名映射到IP的系統，DNS協議本身是應用層的協議，并且在傳輸層使用的UDP協議，也叫域名決議協議，他的作用就是將域名決議為ip地址，

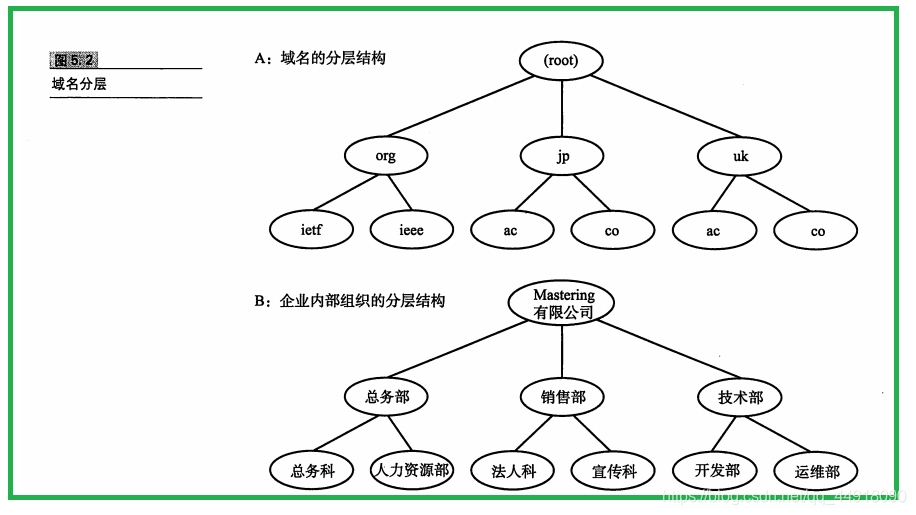

• 域名：
• 一級域名：.com、.cn、.gov、.us，
• 二級域名：baidu.com、jd.com、taobao.com，
• 三級域名：baike.baidu.com，
• 域名服務器：
• 根域名服務器：給其他域名服務器做授權使用，
• 一級域名服務器：管理一級域名，
• 二級域名服務器：管理二級域名，
• 三級域名服務器：管理三級域名，

至今, 我們的計算機上仍然保留了hosts檔案，在域名決議的程序中仍然會優先查找hosts檔案的內容，

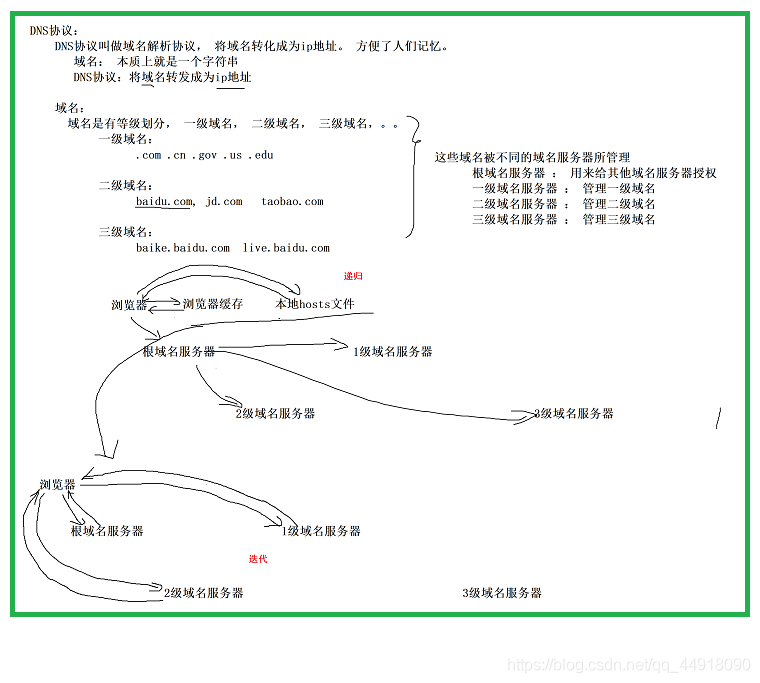

域名決議的流程：

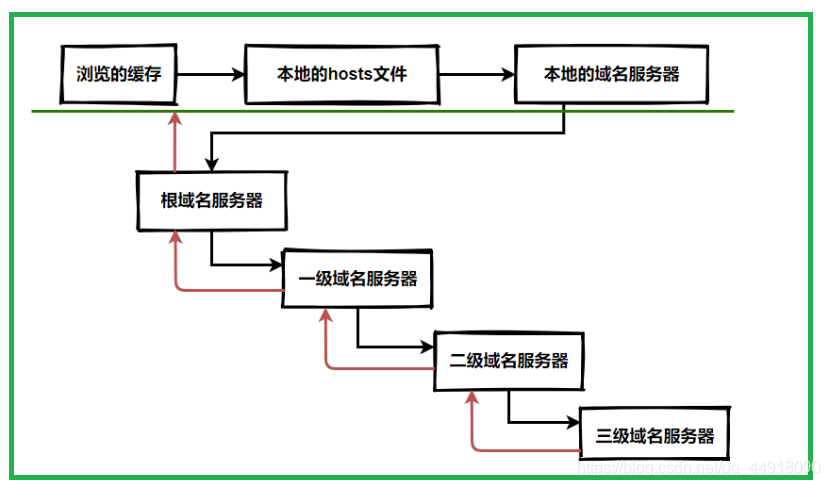

遞回域名決議：

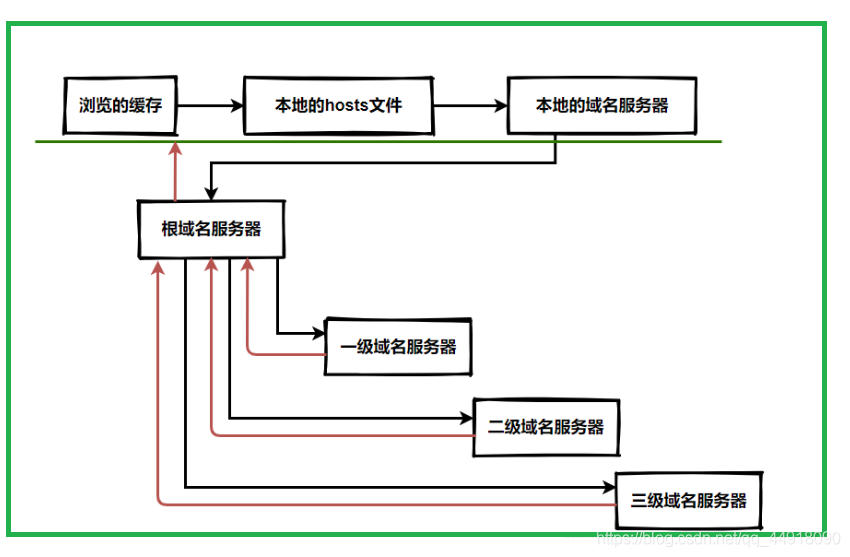

迭代法域名決議:

八、NAT協議

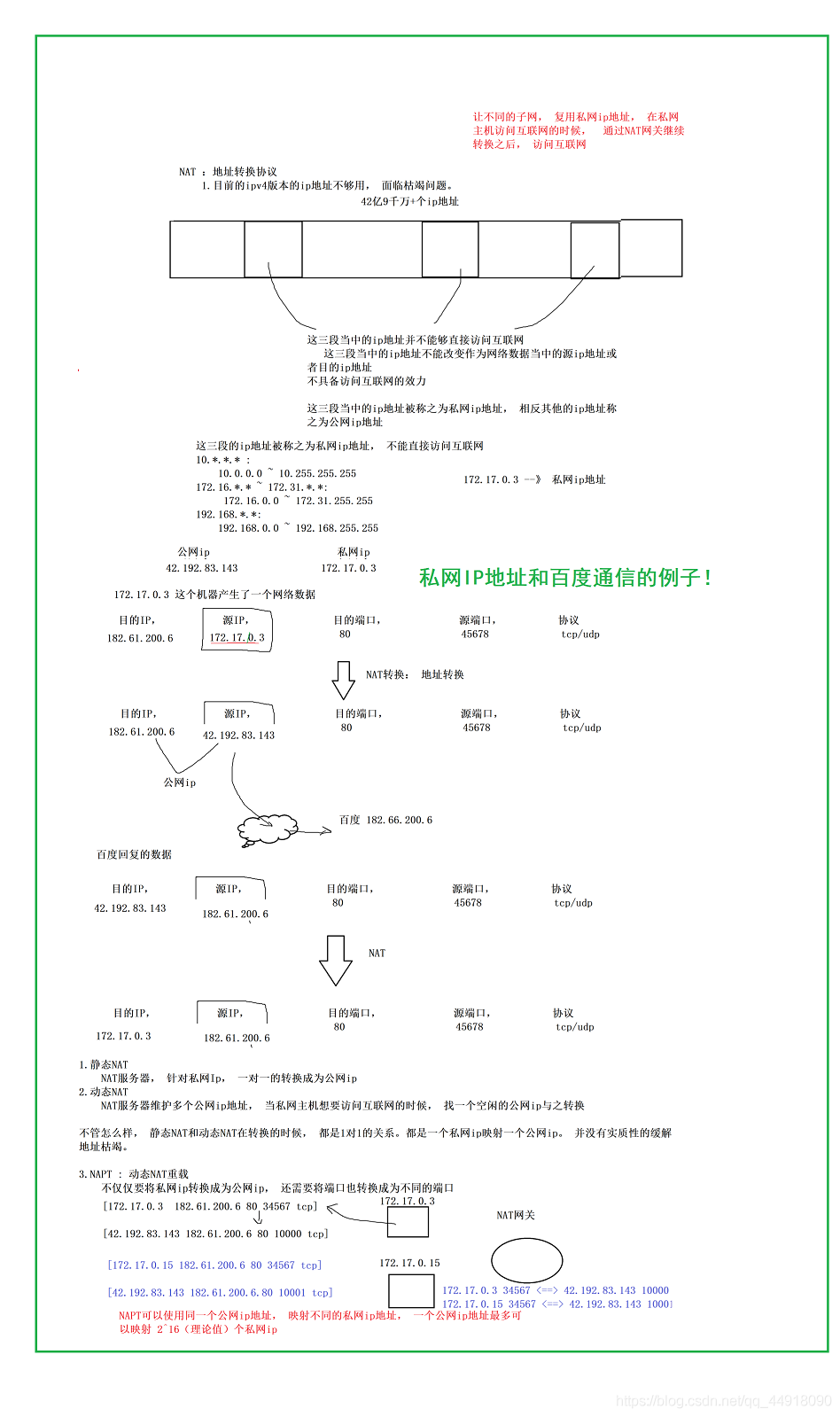

之前我們討論了,IPv4協議中, IP地址數量不充足的問題，NAT技術當前解決IP地址不夠用的主要手段, 是路由器的一個重要功能，NAT也叫地址轉換協議，

• 作用：

• 私網對公網請求的時候：將網路資料當中的私網的源ip地址轉化成為公網的ip地址，
• 公網對私網的應答：將網路資料當中的公網的目的ip地址轉化成為私網的ip地址，

• 靜態NAT：NAT協議，將一個私網和一個公網唯一進行映射管理，
• 動態NAT：NAT管理的不止是一個公網ip，當私網資料到來的時候，選擇一個空閑的ip進行映射，

NAT的作業機制：

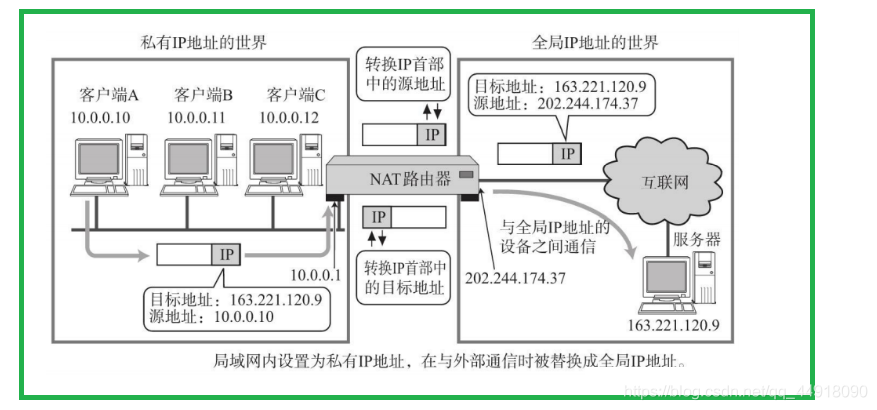

如上圖，以10.0.0.10的源主機與163.221.120.9的目的主機進行通信為例，利用NAT，途中的NAT路由器將發送源地址從10.0.0.10轉換為全域的IP地址（202.244.174.37）再發送資料，反之，當包從地址163.221.120.9發過來時，目標地址（202.244.174.37）先被轉換成私有IP地址10.0.0.10以后再被轉發（在TCP或UDP中，由于IP首部中的IP地址還要用于校驗和的計算，因此當IP地址發生變化時，也需要相應地將TCP、UDP的首部進行轉換）

總結一下就是：不管是靜態NAT還是動態NAT，都沒有緩解ipv4枯竭的問題，本質上還是一個私網IP一定要對應一個公網ip，才能訪問互聯網，

九、NAPT協議(動態NAT多載)

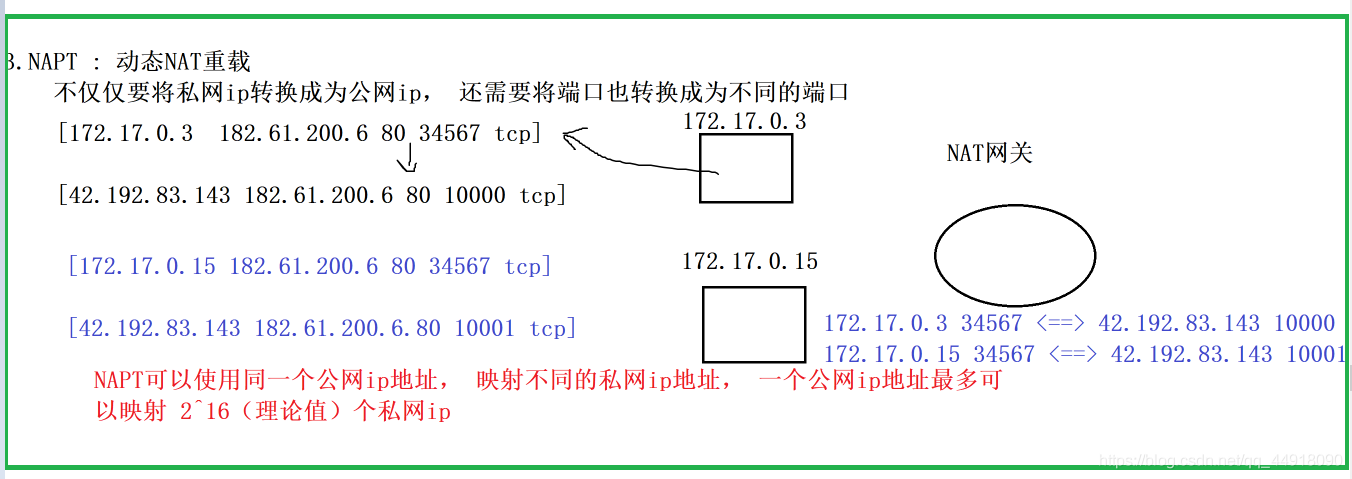

在進行私網ip轉化為公網ip的時候，不僅僅將ip地址轉換掉了，并且還將傳輸層的埠也轉換掉了，

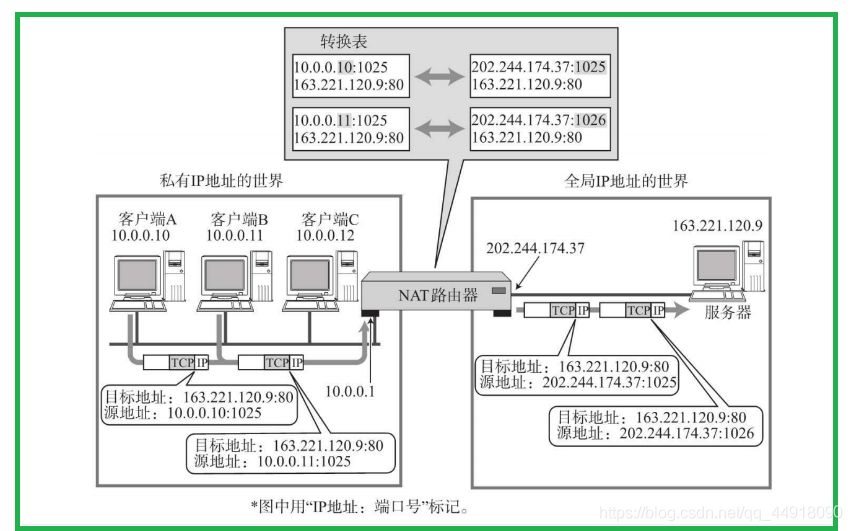

主機163.221.120.9的埠號是80，LAN中有兩個客戶端10.0.0.10和10.0.0.11同時進行通信，并且這兩個客戶端的本地埠都是1025，此時，僅僅轉換IP地址為某個全域地址202.244.174.37，會令轉換后的所有數字完全一致，為此，只要將10.0.0.11的埠號轉換為1026就可以解決問題，如圖所示，生成一個NAPT路由器的轉換表，就可以正確地轉換地址跟埠的組合，令客戶端A、B能同時與服務器之間進行通信，

這種轉換表在NAT路由器上自動生成，例如，在TCP的情況下，建立TCP連接首次握手時的SYN包一經發出，就會生成這個表，而后又隨著收到關閉連接時發出FIN包的確認應答從表中被洗掉（UDP中兩端應用進行通信時起止時間不一定保持一致，因此在這種情況下生成轉換表相對較難） ，

注：在使用TCP或UDP的通信當中，只有目標地址、源地址、目標埠、源埠以及協議型別（TCP還是UDP）五項內容都一致時才被認為是同一個通信連接，此時所使用的正是NAPT，

NAPT的場景下，一個公網ip，理論上最大可以轉換多少個私網ip？

216 = 65536個，即 0 ~ 65535，

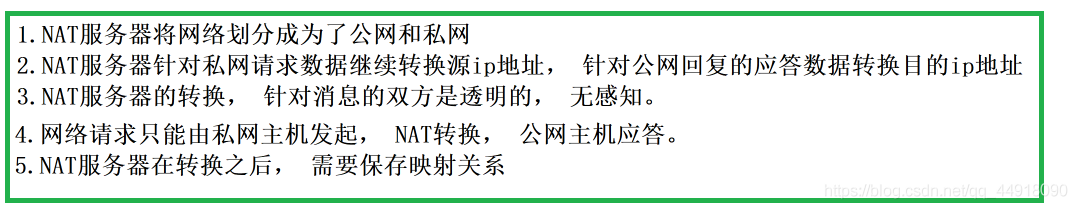

對NAT協議的總結：

• NAT網關對于私網主機和公網主機而言，是透明的，雙方在通信程序中是無感知的，
• NAT網關會保存轉換之后的映射關系，防止應答回來之后再次進行轉換，
• 私網 =》公網：是將網路資料當中的源ip地址修改為公網ip地址，
• 公網 =》私網：是將網路資料當中的目的ip地址修改成為私網ip地址，
• NAPT增加了埠的轉換，就可以讓一個公網ip服務多個私網主機，緩解了ip地址枯竭的問題資料只能先從私網到公網，不能從公網到私網，

十、ICMP協議

ICMP協議是一個 網路層協議一個新搭建好的網路, 往往需要先進行一個簡單的測驗, 來驗證網路是否暢通; 但是IP協議并不提供可靠傳輸. 如果丟包了, IP協議并不能通知傳輸層是否丟包以及丟包的原因，

• ICMP功能：
• 確認IP包是否成功到達目標IP地址，
• 通知在發送程序中IP包被丟棄的原因，
• ICMP也是基于IP協議作業的. 但是它并不是傳輸層的功能, 因此人們仍然把它歸結為網路層協議，
• ICMP只能搭配IPv4使用. 如果是IPv6的情況下, 需要是用ICMPv6，

十一、ping命令

• 注意, 此處 ping 的是域名, 而不是url! 一個域名可以通過DNS決議成IP地址，
• ping命令不光能驗證網路的連通性, 同時也會統計回應時間和TTL(IP包中的Time To Live, 生存周期），
• ping命令會先發送一個 ICMP Echo Request給對端，
• 對端接收到之后, 會回傳一個ICMP Echo Reply，

一個值得注意的坑：

• 有些面試官可能會問: telnet是23埠, ssh是22埠, 那么ping是什么埠?千萬注意!!! 這是面試官的圈套!

ping命令基于ICMP, 是在網路層. 而埠號, 是傳輸層的內容. 在ICMP中根本就不關注埠號這樣的資訊，

總結

以上就是今天要講的內容，本文詳細介紹了資料鏈路層以太網協議等協議，網路提供了大量的方法供我們使用，非常的便捷，我們務必掌握！到這里網路這部分就結束了哦，后面還會有新的只是更新，希望大家多多支持！另外如果上述有任何問題，請懂哥指教，不過沒關系，主要是自己能堅持，更希望有一起學習的同學可以幫我指正，但是如果可以請溫柔一點跟我講，愛與和平是永遠的主題，愛各位了，加油啊！
