卷積神經網路

卷積

從全連接到卷積

• 分類貓和狗的圖片

  • 使用一個還不錯的相機采集圖片(12M像素)
  • RGB圖片有36個元素

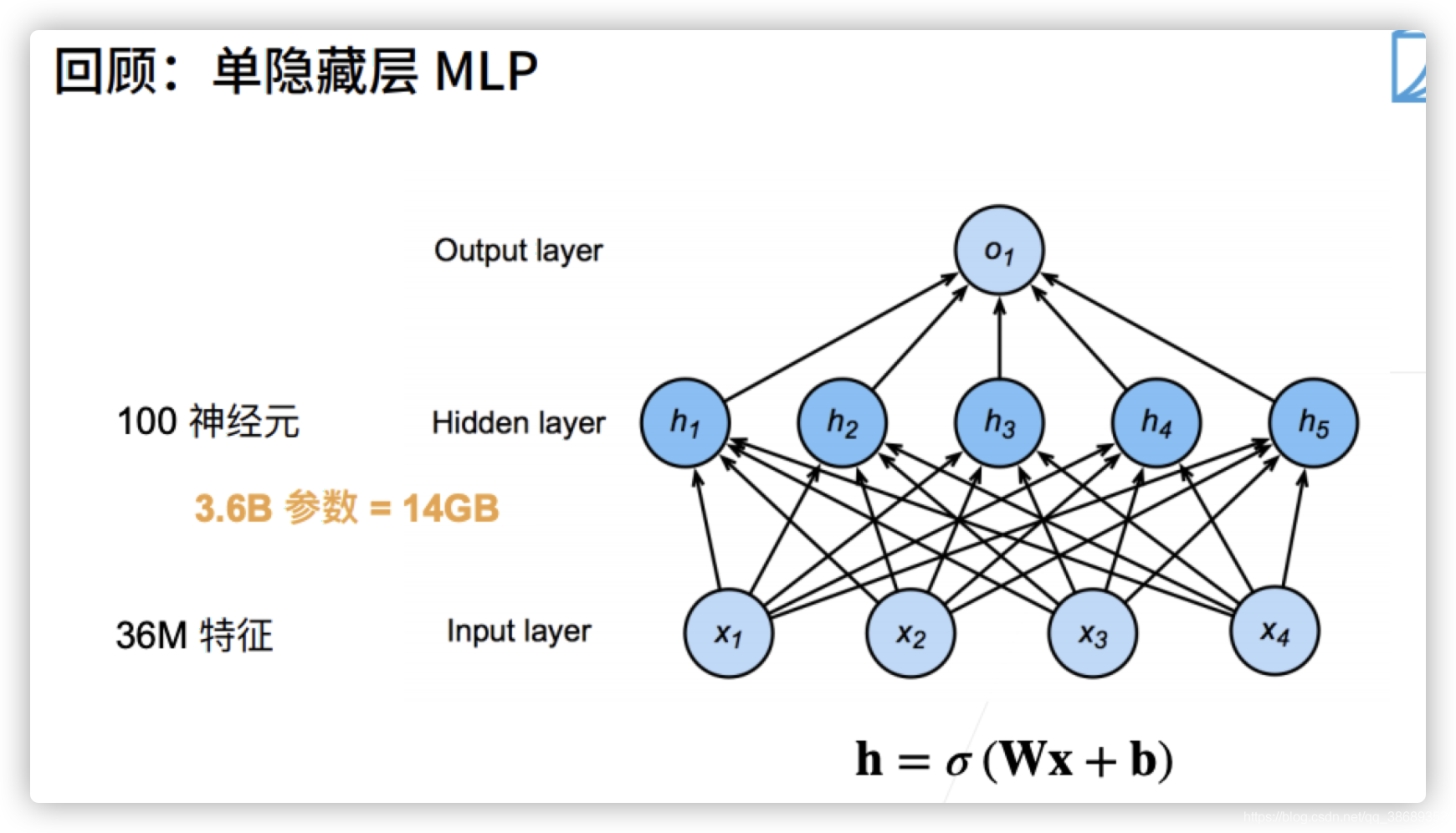

  • 使用100大小的單隱藏層MLP，模型有3.6B個元素
    • 遠多于世界上所有的貓和狗的總和(900M狗，600M貓)


• 我們在圖片中找Waldo在哪里，這時候我們有兩個原則

  • 平移不變性，也就是說在圖片任何地方，我們識別一個東西，這個識別器不需要改變
  • 區域性，我們要找一個東西我們只需要看區域的資訊就可以了，

重新考察全連接層

• 在前面全連接層我們識別一張圖片的時候，我們是將圖片展成一個一維的張量了，現在我們將輸入和輸出變形為矩陣(寬度，和高度)，因為需要存放一些空間資訊
• 將權重變形為4-D張亮(h,w) 到 ( h ′ , w ′ ) (h', w') (h′,w′)，記為： h i , j = ∑ k , l w i , j , k , l x k , l = ∑ a , b v i , j , a , b x i + a , j + b h_{i,j} = \sum_{k,l}w_{i,j,k,l}x_{k,l}=\sum_{a,b}v_{i,j,a,b}x_{i+a,j+b} hi,j?=∑k,l?wi,j,k,l?xk,l?=∑a,b?vi,j,a,b?xi+a,j+b?.這里h是我們的輸出，x是我們的輸入，w是我們的權重，
• V是W的重新索引使得 v i , j , a , b = w i , j , i + a , j + b v_{i,j,a,b}=w_{i,j,i+a,j+b} vi,j,a,b?=wi,j,i+a,j+b?

原則一：平移不變性

• x的平移導致h的平移 h i , j = ∑ a , b v i , j , a , b x i + a , j + b h_{i,j}=\sum_{a,b}v_{i,j,a,b}x_{i+a,j+b} hi,j?=∑a,b?vi,j,a,b?xi+a,j+b?
• v不應該依賴于(i, j)
• 解決方案： v i , j , a , b = v a , b v_{i,j,a,b}=v_{a,b} vi,j,a,b?=va,b?，則 h i , j = ∑ a , b v a , b x i + a , j + b h_{i,j}=\sum_{a,b}v_{a,b}x_{i+a,j+b} hi,j?=∑a,b?va,b?xi+a,j+b?
• 這就是2維卷積，在數學上來說叫做2維的較叉相關

原則二：區域性

h i , j = ∑ a , b v a , b x i + a , j + b h_{i,j}=\sum_{a,b}v_{a,b}x_{i+a,j+b} hi,j?=∑a,b?va,b?xi+a,j+b?

• 當評估 h i , j h_{i,j} hi,j?時，我們不應該用遠離 x i , j x_{i,j} xi,j?的引數
• 解決方案：當$\left | a \right |,\left | b\right | > \Delta ， 使 得 ，使得 ，使得v_{a,b}=0 ， ， ，h_{i,j}=\sum_{a=-\Delta }^{\Delta }\sum_{b=-\Delta }^{\Delta }v_{a,b}x_{i+a,j+b}$

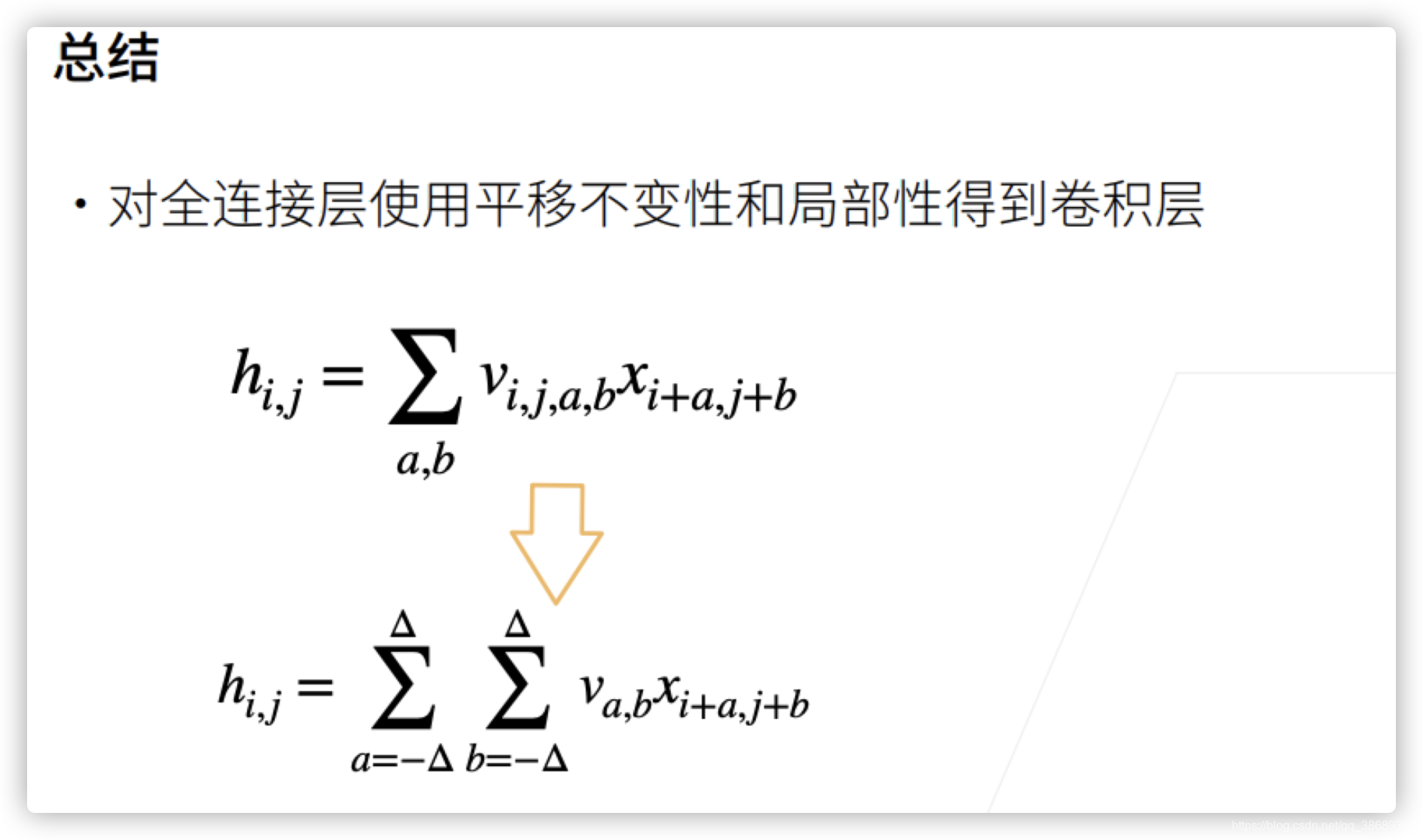

總結

卷積層

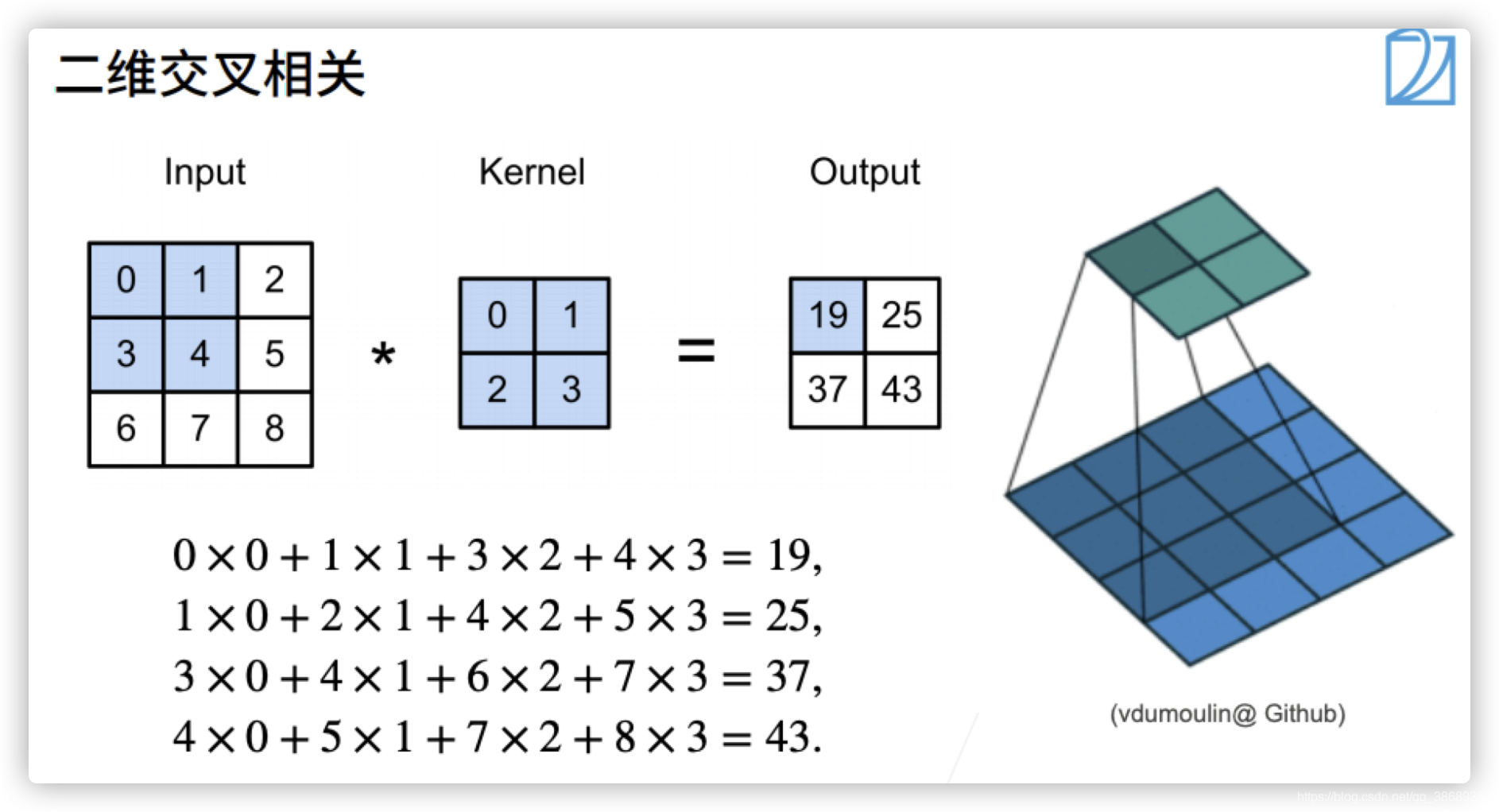

二維交叉相關

• 這里我們的輸入是一個33的矩陣，這里的卷積核kernel是一個22的，所有這里的delta是1，這里的輸出是由，kernel乘以輸入的元素得到的，這里是元素的相乘，然后每次移動delta個位置

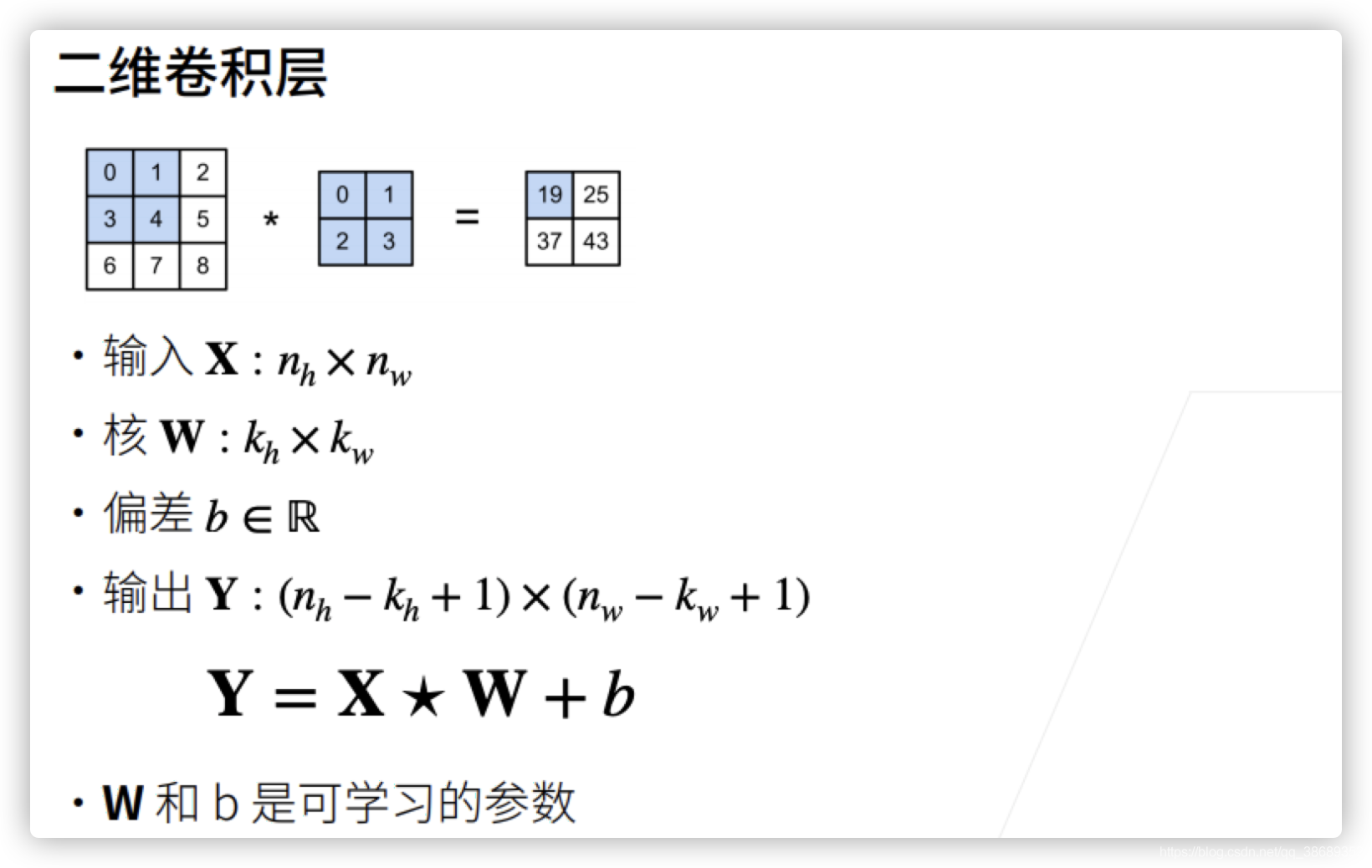

二維卷積層

• 二維卷積層，從神經網路的角度來說，就是輸入是一個 n h × n w n_h\times n_w nh?×nw?，卷積核是 k h × k w k_h\times k_w kh?×kw?，偏差b是一個實數，輸出是 Y = X ? W + b Y=X*W+b Y=X?W+b，這里的Y中的+1是因為每一步大小為1

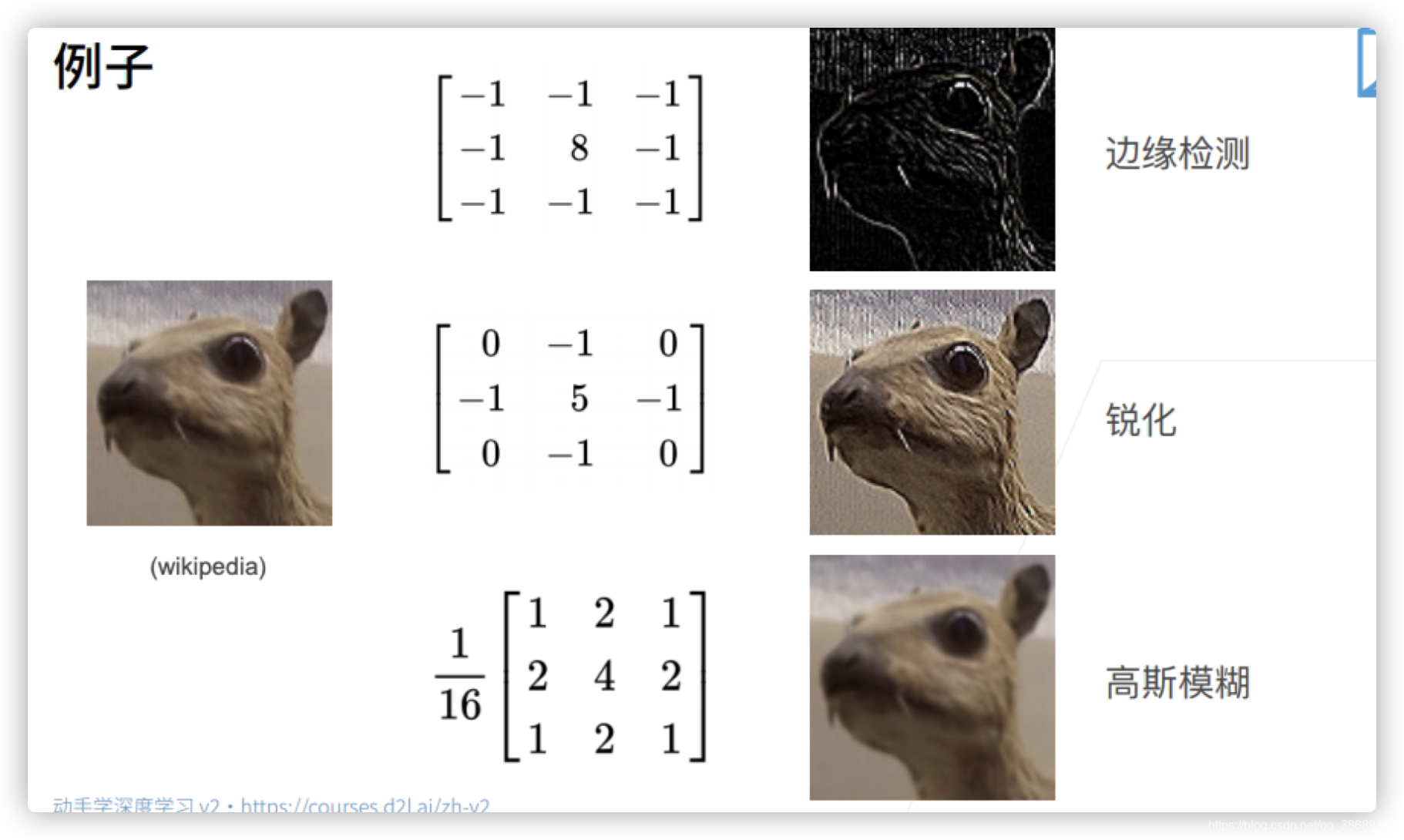

• 下面的圖片我們可以看到不同的卷積核可以帶來不同的效果，卷積核是我們學到的

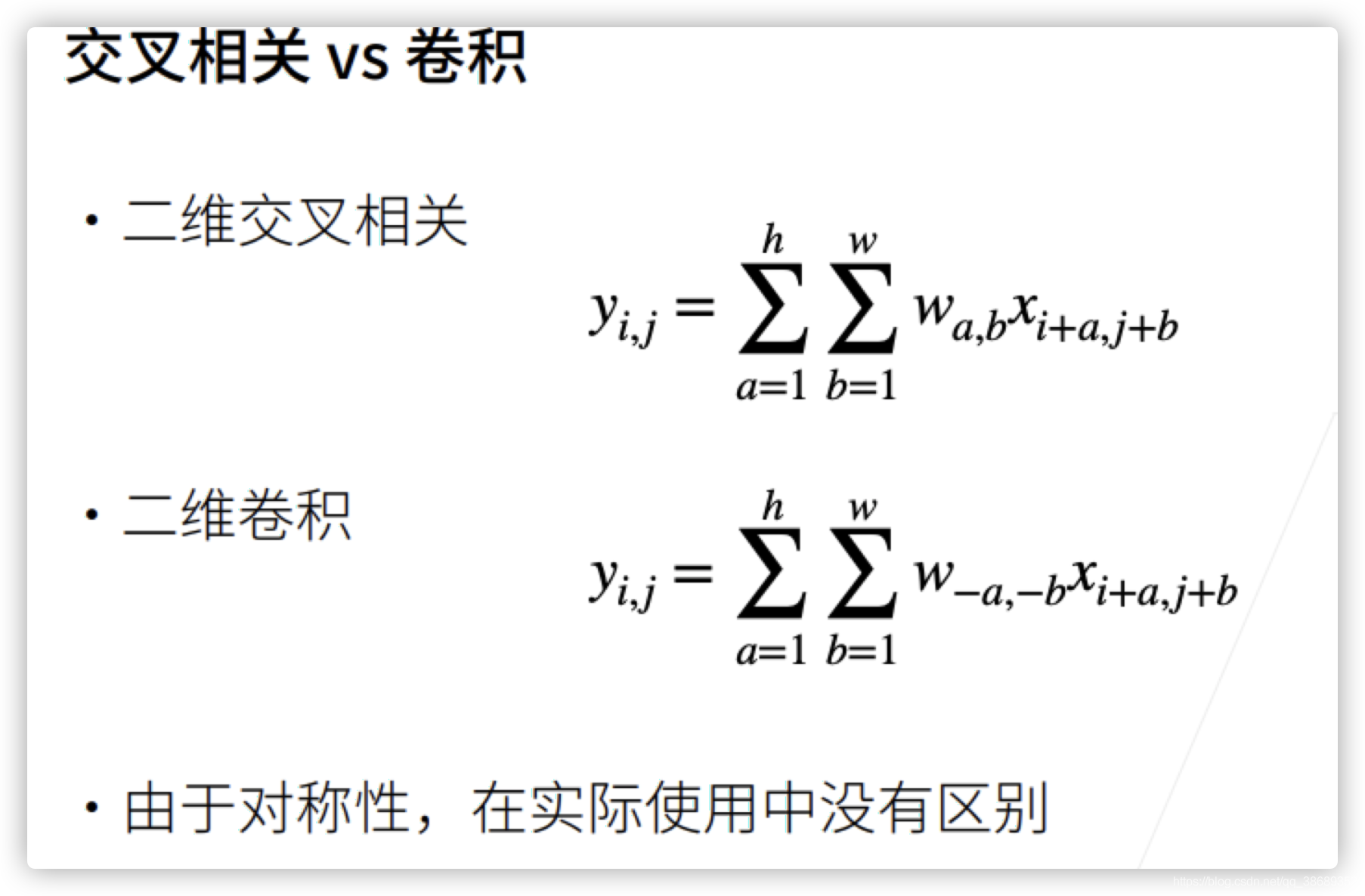

較叉相關vs卷積

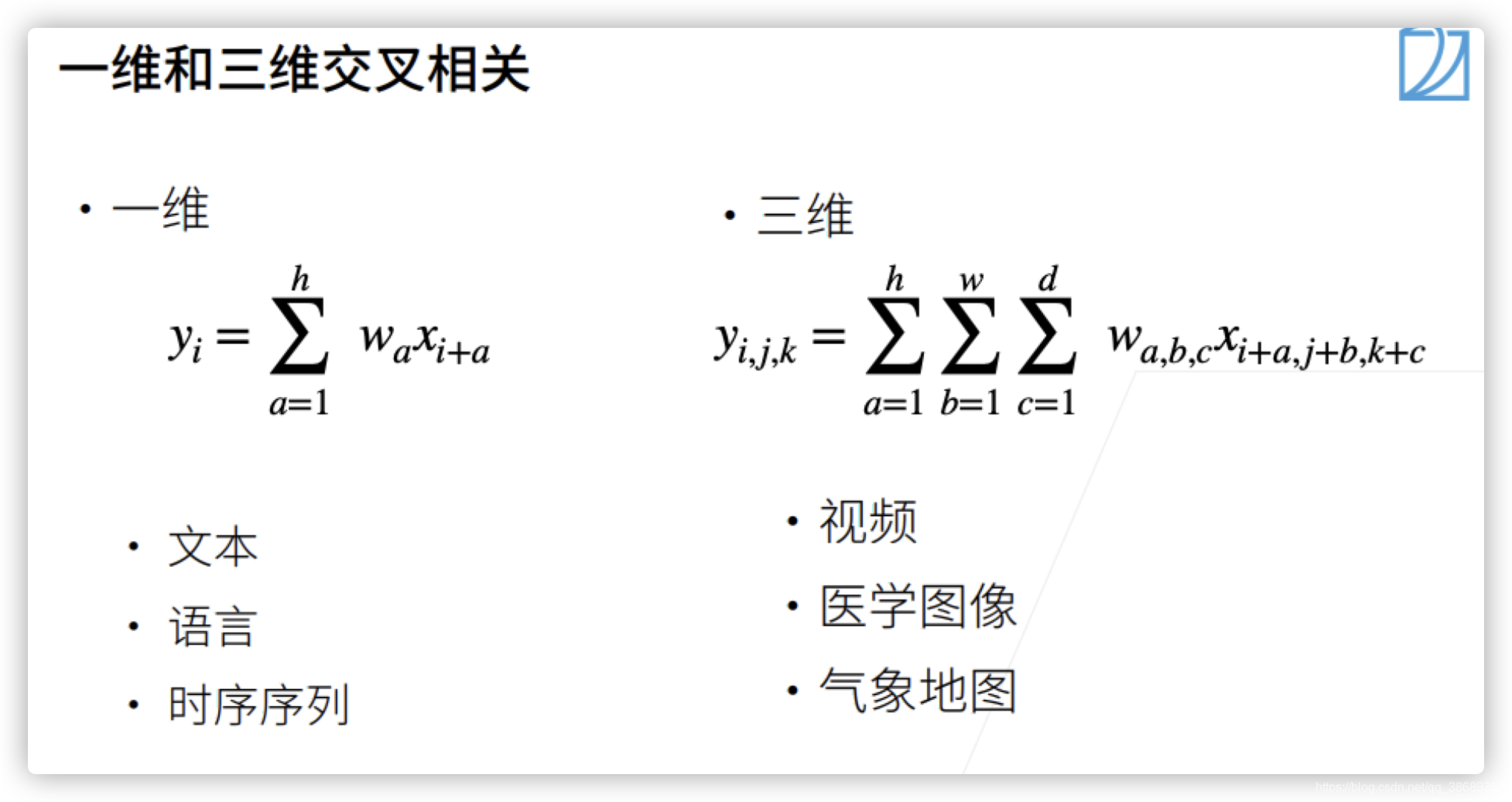

一維和三維交叉相關

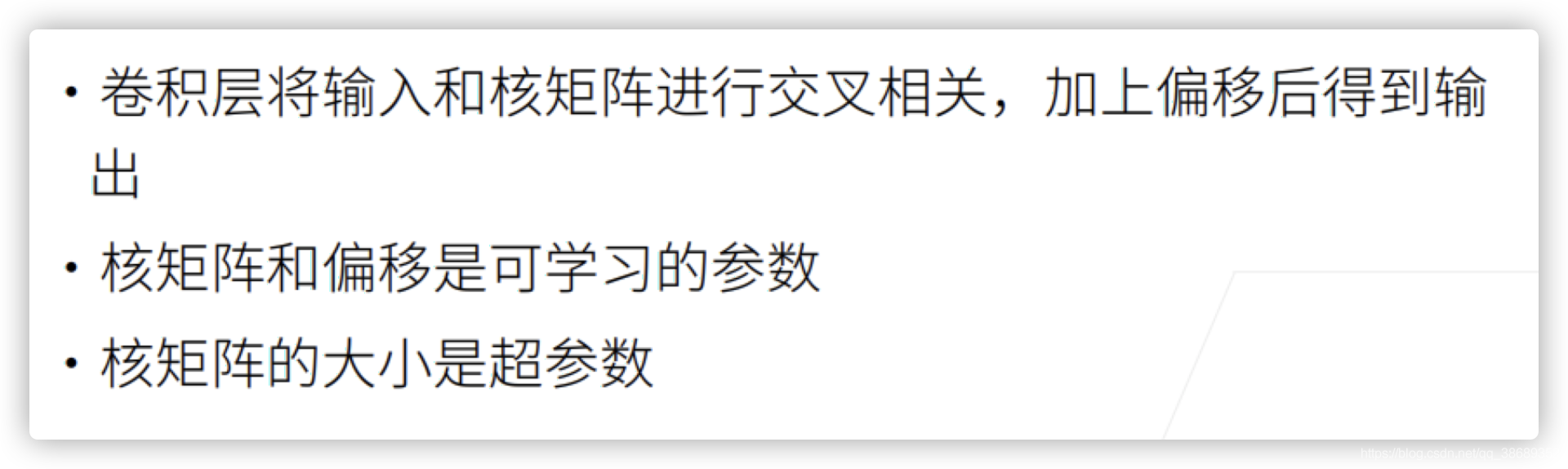

總結

影像卷積代碼實作

# 互相關運算
import torch
from torch import nn
from d2l import torch as d2l

# 這里的輸入是我們的輸入x和卷積核K
def corr2d(X, K):
    """算二維互相關運算"""
    h, w = K.shape  # 這里就是拿出卷積核的行和列
    Y = torch.zeros(X.shape[0] -h + 1, X.shape[1] - w + 1)  # 根據上面理論我們可以得到我們輸出的矩陣的大小，也就是輸入矩陣的行減去卷積核的行+1，列同理
    # 下面的兩個for回圈的作用是給，輸出矩陣的每個元素賦值，這里就是拿卷積核和對應的區的元素做乘法運算
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            Y[i, j] = (X[i:i + h, j:j + w] * K).sum()
    return Y

# 驗證上述二維互相關運算的輸出
X = torch.tensor([[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]])
K = torch.tensor([[0.0, 1.0], [2.0, 3.0]])
corr2d(X, K)

tensor([[19., 25.],
        [37., 43.]])

# 實作二維卷積層
class Conv2D(nn.Module):
    def __init__(self, kernel_size):  # 這里kernel_size就是卷積核的大小是一個超引數，可以定義為3*3或2*2，都行
        super().__init__()
        self.weight = nn.Parameter(torch.rand(kernel_size))  # 這個是我們的引數要學的
        self.bias = nn.Parameter(torch.zeros(1))

    def forward(self, x):
        return corr2d(x, self.weight) + self.bias

# 卷積層的一個簡單應用：檢測影像中不同顏色的邊緣
# 我們首先構造一個輸入X，這是一個特殊的矩陣它的前兩列是1，中間4列是0，最后2列是1，這樣我們從0變到1或者從1變到0要么是1要么是-1
X = torch.ones((6, 8))
X[:, 2:6] = 0
X

tensor([[1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.],
        [1., 1., 0., 0., 0., 0., 1., 1.]])

# 這邊是構造一個卷積核
K = torch.tensor([[1.0, -1.0]])

Y = corr2d(X, K)
Y

tensor([[ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.],
        [ 0.,  1.,  0.,  0.,  0., -1.,  0.]])

# 卷積核K只能檢測垂直邊緣
corr2d(X.t(), K)

tensor([[0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0.]])

# 學習由X生成Y的卷積核

# 這里我們直接呼叫了pytorch中定義的一個二維的卷積層，第一個引數的意思是：輸入的通道為1，第二個引數的意思是輸出的通道為1，kernel_size指定核的大小
conv2d = nn.Conv2d(1, 1, kernel_size=(1, 2), bias=False)
X = X.reshape((1, 1, 6, 8))  # 這里reshape的原因是因為，第一個維度是通道維，第二個維度是批量大小維，后面的才是值
Y = Y.reshape((1, 1, 6, 7))

for i in range(10):
    Y_hat = conv2d(X)  # 這里是將X傳入到網路，計算出輸出
    l = (Y_hat - Y) ** 2  # 這里采用了一個均方誤差
    conv2d.zero_grad()  # 將梯度置為0
    l.sum().backward()  # 反向傳播求梯度
    conv2d.weight.data[:] -= 3e-2 * conv2d.weight.grad  # 這里手寫了一個梯度下降，3e-1是學習率
    if (i + 1) % 2 == 0:
        print(f'batch {i+1}, loss {l.sum():.3f}')

batch 2, loss 11.542
batch 4, loss 2.754
batch 6, loss 0.797
batch 8, loss 0.271
batch 10, loss 0.102

# 學習到的卷積核的權重張量
conv2d.weight.data.reshape((1, 2))

tensor([[ 1.0170, -0.9533]])
