一、kudu介紹

Kudu是Cloudera開源的新型列式存盤系統，是Apache Hadoop生態圈的成員之一(incubating)，專門為了對快速變化的資料進行快速的分析，填補了以往Hadoop存盤層的空缺，

1 功能上的空白

Hadoop生態系統有很多組件，每一個組件有不同的功能，在現實場景中，用戶往往需要同時部署很多Hadoop工具來解決同一個問題，這種架構稱為混合架構 (hybrid architecture)，比如，用戶需要利用Hbase的快速插入、快讀random access的特性來匯入資料，HBase也允許用戶對資料進行修改，HBase對于大量小規模查詢也非常迅速，同時，用戶使用HDFS/Parquet + Impala/Hive來對超大的資料集進行查詢分析，對于這類場景， Parquet這種列式存盤檔案格式具有極大的優勢，

很多公司都成功地部署了HDFS/Parquet + HBase混合架構，然而這種架構較為復雜，而且在維護上也十分困難，首先，用戶用Flume或Kafka等資料Ingest工具將資料匯入HBase，用戶可能在HBase上對資料做一些修改，然后每隔一段時間(每天或每周)將資料從Hbase中匯入到Parquet檔案，作為一個新的partition放在HDFS上，最后使用Impala等計算引擎進行查詢，生成最終報表，
這樣一條工具鏈繁瑣而復雜，而且還存在很多問題，比如：

• 如何處理某一程序出現失敗
• 從HBase將資料匯出到檔案，多久的頻率比較合適
• 當生成最終報表時，最近的資料并無法體現在最終查詢結果上
• 維護集群時，如何保證關鍵任務不失敗
• Parquet是immutable，因此當HBase中刪改某些歷史資料時，往往需要人工干預進行同步

這時候，用戶就希望能夠有一種優雅的存盤解決方案，來應付不同型別的作業流，并保持高性能的計算能力，Cloudera很早就意識到這個問題，在2012年就開始計劃開發Kudu這個存盤系統，終于在2015年發布并開源出來，Kudu是對HDFS和HBase功能上的補充，能提供快速的分析和實時計算能力，并且充分利用CPU和I/O資源，支持資料原地修改，支持簡單的、可擴展的資料模型

2. 新的硬體設備

RAM的技術發展非常快，它變得越來越便宜，容量也越來越大，Cloudera的客戶資料顯示，他們的客戶所部署的服務器，2012年每個節點僅有32GB RAM，現如今增長到每個節點有128GB或256GB RAM，存盤設備上更新也非常快，在很多普通服務器中部署SSD也是屢見不鮮，HBase、HDFS、以及其他的Hadoop工具都在不斷自我完善，從而適應硬體上的升級換代，然而，從根本上，HDFS基于03年GFS，HBase基于05年BigTable，在當時系統瓶頸主要取決于底層磁盤速度，當磁盤速度較慢時，CPU利用率不足的根本原因是磁盤速度導致的瓶頸，當磁盤速度提高了之后，CPU利用率提高，這時候CPU往往成為系統的瓶頸，HBase、HDFS由于年代久遠，已經很難從基本架構上進行修改，而Kudu是基于全新的設計，因此可以更充分地利用RAM、I/O資源，并優化CPU利用率，我們可以理解為，Kudu相比與以往的系統，CPU使用降低了，I/O的使用提高了，RAM的利用更充分了，

3. 設計初衷

kudu設計的初衷為了解決如下問題：

• 對資料掃描(scan)和隨機訪問(random access)同時具有高性能，簡化用戶復雜的混合架構
• 高CPU效率，使用戶購買的先進處理器的的花費得到最大回報
• 高IO性能，充分利用先進存盤介質
• 支持資料的原地更新，避免額外的資料處理、資料移動
• 支持跨資料中心replication

Kudu的很多特性跟HBase很像，它支持索引鍵的查詢和修改，Cloudera曾經想過基于Hbase進行修改，然而結論是對HBase的改動非常大，Kudu的資料模型和磁盤存盤都與Hbase不同，HBase本身成功的適用于大量的其它場景，因此修改HBase很可能吃力不討好，最后Cloudera決定開發一個全新的存盤系統，

Kudu的定位是提供”fast analytics on fast data”，也就是在快速更新的資料上進行快速的查詢，它定位OLAP和少量的OLTP作業流，如果有大量的random accesses，官方建議還是使用HBase最為合適，

二、基礎概念

列式資料存盤(Columnar Data Store)

閱讀效率(Read Efficiency)

對于分析查詢，允許讀取單個列或該列的一部分同時忽略其他列

資料壓縮(Data Compression)

由于給定的列只包含一種型別的資料，基于模式的壓縮比壓碩訓合資料型別（在基于行的解決案中使用）時更有效幾個數量級，結合從列讀取資料的效率，壓縮允許您在從磁盤讀取更少的塊時完成查詢

Table

table是資料存盤在 Kudu 的位置，表具有schema和全域有序的primary key（主鍵），table被分成很多段，也就是稱為tablets，

Tablet

一個tablet是一張table連續的segment，與其它資料存盤引擎或關系型資料庫的partition（磁區）相似，給定的tablet冗余到多個tablet服務器上，并且在任何給定的時間點，其中一個副本被認為是leader tablet，任何副本都可以對讀取進行服務，但是寫入時需要在為tablet服務的一組tablet server之間達成一致性，

Tablet Server

一個tablet server存盤tablet和為tablet向client提供服務，對于給定的tablet，一個tablet server充當 leader，其他tablet server充當該 tablet 的follower副本，只有leader服務寫請求，然而leader或followers為每個服務提供讀請求，leader使用Raft Consensus Algorithm來進行選舉 ，一個tablet server可以服務多個tablet，并且一個 tablet 可以被多個tablet servers服務著，

Master

master保持跟蹤所有的tablets，tablet servers，Catalog Table 和其它與集群相關的metadata，在給定的時間點，只能有一個起作用的master（也就是 leader），如果當前的 leader 消失，則選舉出一個新的master，使用 Raft Consensus Algorithm來進行選舉，

master還協調客戶端的metadata operations（元資料操作），例如，當創建新表時，客戶端內部將請求發送給master， master將新表的元資料寫入catalog table，并協調在tablet server上創建 tablet 的程序，

所有master的資料都存盤在一個 tablet 中，可以復制到所有其他候選的 master，

tablet server以設定的間隔向master發出心跳（默認值為每秒一次），

master是以檔案的形式存盤在磁盤中，所以說，第一次初始化集群，需要設定好

Raft Consensus Algorithm

Kudu 使用 Raft consensus algorithm 作為確保常規 tablet 和 master 資料的容錯性和一致性的手段，通過 Raft，tablet 的多個副本選舉出 leader，它負責接受以及復制到 follower 副本的寫入，一旦寫入的資料在大多數副本中持久化后，就會向客戶確認，給定的一組 N 副本（通常為 3 或 5 個）能夠接受最多(N - 1)/2 錯誤的副本的寫入，

Catalog Table

catalog table是Kudu 的 metadata（元資料中）的中心位置，它存盤有關tables和tablets的資訊，該catalog table（目錄表）可能不會被直接讀取或寫入，相反，它只能通過客戶端 API中公開的元資料操作訪問，catalog table 存盤兩類元資料，

• Tables

table schemas, locations, and states（表結構，位置和狀態）

• Tablets

現有tablet 的串列，每個 tablet 的副本所在哪些tablet server，tablet的當前狀態以及開始和結束的keys（鍵）

三、設計架構

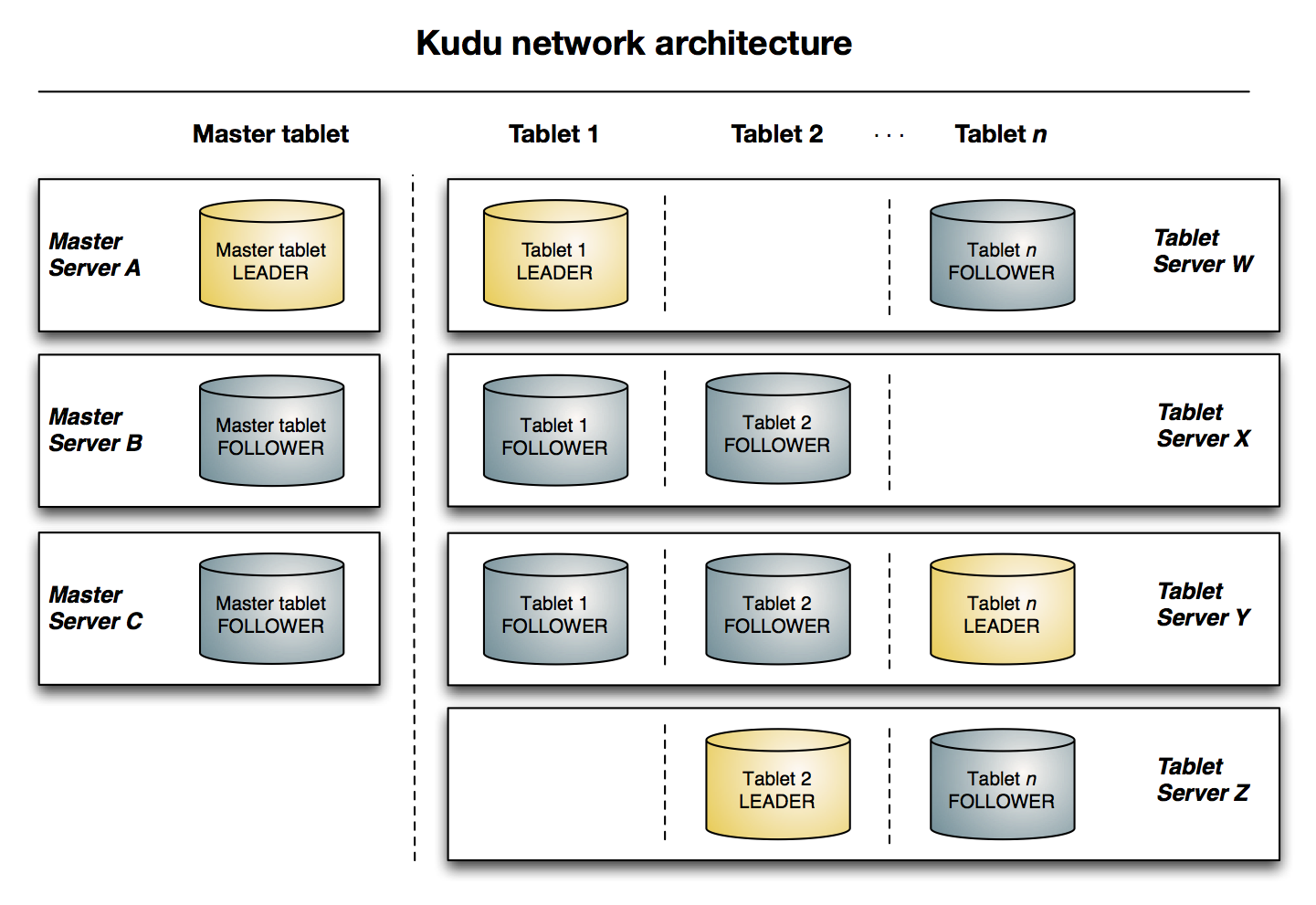

上圖顯示了一個具有三個 master 和多個tablet server的Kudu集群，每個服務器都支持多個tablet，它說明了如何使用 Raft 共識來允許master和tablet server的leader和follow，此外，tablet server 可以成為某些 tablet 的 leader，也可以是其他 tablet follower，leader以金色顯示，而 follower 則顯示為藍色，

四、資料存盤結構

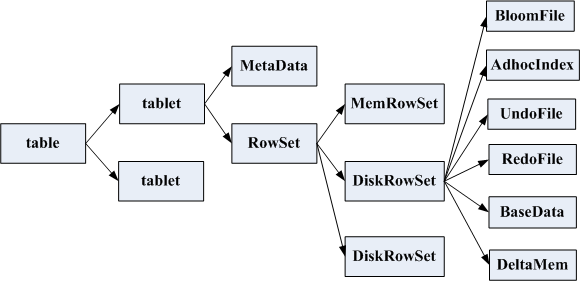

一張表會分成若干個tablet，每個tablet包括MetaData元資訊及若干個RowSet，RowSet包含一個MemRowSet及若干個DiskRowSet，DiskRowSet中包含一個BloomFile、Ad_hoc Index、BaseData、DeltaMem及若干個RedoFile和UndoFile（UndoFile一般情況下只有一個），

• MemRowSet用于新資料insert及已在MemRowSet中的資料的更新，一個MemRowSet寫滿后會將資料刷到磁盤形成若干個DiskRowSet，

• DiskRowSet用于老資料的mutation，后臺定期對DiskRowSet做compaction，以洗掉沒用的資料及合并歷史資料，減少查詢程序中的IO開銷，

  • BloomFile根據一個DiskRowSet中的key生成一個bloom filter，用于快速模糊定位某個key是否在DiskRowSet中存在，

  • Ad_hoc Index是主鍵的索引，用于定位key在DiskRowSet中的具體哪個偏移位置，

  • BaseData是MemRowSet flush下來的資料，按列存盤，按主鍵有序，

  • UndoFile是基于BaseData之前時間的歷史資料，通過在BaseData上apply UndoFile中的記錄，可以獲得歷史資料，

  • RedoFile是基于BaseData之后時間的mutation記錄，通過在BaseData上apply RedoFile中的記錄，可獲得較新的資料，

  • DeltaMem用于DiskRowSet中資料的mutation，先寫到記憶體中，寫滿后flush到磁盤形成RedoFile，

1. MemRowSet

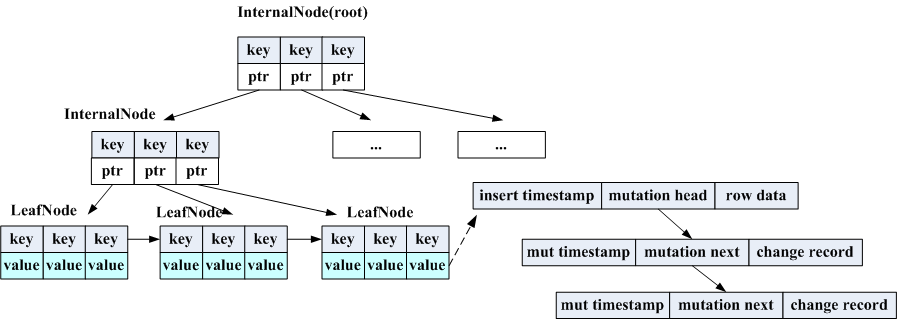

MemRowSet的資料組織sss是一顆B+Tree，結構如下：

這顆B+樹實作的比較簡單，因為它沒有update跟delete操作，kudu在MemRowSet中中資料的mutation采用類似append log方式，在base資料上有個mutation指標，所有的后續mutation操作都掛在這個指標上了，

雖然只有插入，但是也會出現節點滿時需要做split，同時可能有讀操作也在同步進行，kudu使用AtomicVersion（原子變數+位移）實作了一個鎖，樹的度跟cpu的CACHELINE_SIZE有關，是為了讓一個節點僅讀取一次cpu cache，

樹的檢索是先找到key所在的LeafNode，然后在LeafNode內部進行二分查找，LeafNode間有指標進行串聯，為了方便scan，掃整個MemRowSet一般通過一個空串的key找到第一個LeafNode，然后依次讀資料，

2. DiskRowSet

這部分是kudu存盤部分最復雜的東西，分為兩個部分來講，DiskRowSet間的組織，DiskRowSet內資料組織，先看DiskRowSet間怎么組織的，

2.1 DiskRowSet間組織

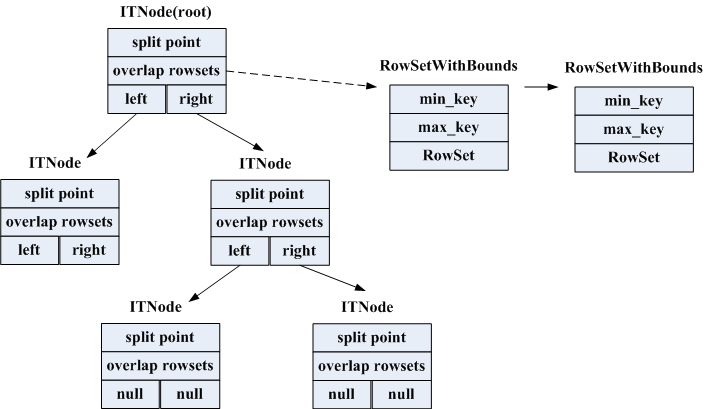

一個tablet隨這資料的不斷寫入會包含很多個DiskRowSet，每個DiskRowSet上有min_key、max_key標明key的范圍，如果要查找一個key在哪個DiskRowSet上依次遍歷每個DiskRowSet效率是很低的，這種情況線段樹這種資料結構是很適合做range索引的，將所有的DiskRowSet形成一顆線段樹，結構如下：

其實就是一個二叉平衡樹，每次從所有range（最小的min_key跟最大的max_key）的中間key做split，將range跨域左右子樹的DiskRowSet（即split point落在DiskRowSet的min_key與max_key之間）放到overlap rowsets中去，這顆樹實作的也很簡單，因為它只做查詢用，生成后就不會變動，若遇到MemRowSet flush或DiskRowSet Merge Compaction就直接重新生成一顆新樹，

這個樹主要用于在讀或寫的時候定位某個或若干個key在哪些DiskRowSet的range范圍內，只能通過DiskRowSet的min_key/max_key做一層模糊過濾，是否正在存在需要做進一步檢查，

2.2 DiskRowSet內資料組織

一個DiskRowSet大體資料組織上面概述中已介紹過，其中DeltaMem跟MemRowSet在記憶體中的組織方式是一樣的，都是B+Tree，而在磁盤上的存盤都是放在CFile中的，下面我們看看CFile的檔案格式：

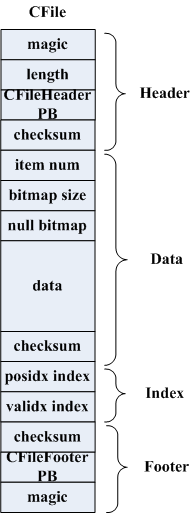

CFile包含Header、Data、Index、Footer幾塊，其中Data部分起始部分是為空值的條目建立的bitmap，僅針對可為null的column，對于主鍵是沒有這個的，bitmap就是以那些值為null的RowId建立起來的位圖，這樣Data中就不用存這些空值，data部分不同的column型別檔案會有不同的編碼方式：

對于ad_hoc檔案使用的是prefix，delta file使用的是plain，bloomfile使用的是plain，每種BlockBuilder在處理一定量資料后就會append到Data中，

Index有兩種，posidx_index是根據RowId找到在Data中的偏移，validx index是根據key的值找到在Data中的偏移，validx只針對只有一個column為key的情況，這個時候DiskRowSet沒有Ad_hoc索引，使用validex來代替，這兩個index內部實作是一個B-Tree，index不一定是連續的，在達到一定長度后就會刷盤，而內部可以區分是中間節點還是葉子節點及其孩子節點的位置，

Footer是記錄了CFile的元資訊，包括posidx_index、validx_index兩棵樹根節點所在位置，資料條目、編碼、壓縮方式等，

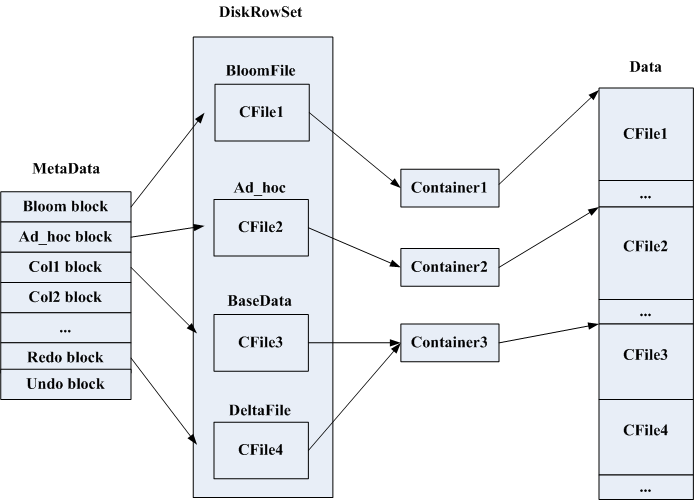

下面看看DiskRowSet資料在磁盤上的分布：

在磁盤上每個DiskRowSet有若干個.metadata及.data檔案，metadata檔案記錄的是DiskRowSet的元資訊，主要包括哪些block及block在data中的位置，上圖為block與DiskRowSet中各部分的映射關系，在寫磁盤是通過container來寫，每個container可以寫很大一塊連續的磁盤空間，用于給某個CFile寫資料，當一個CFile寫完后會將container歸還給BlockManager，這時container就可以用于下個CFile寫資料了，當BlockManager中沒有container可用時會新建一個container給新來的CFile使用，

對于新建block先看看有無container可用，若沒有目前默認是在所有配置中的data_dir中隨機選取一個dir中建一個新的metadata及data檔案，先寫data，block落盤后再寫metadata，

五、表設計

kudu的表具有類似于傳統RDBMS中的表的資料結構，schema設計對于實作Kudu的最佳性能和操作穩定性至關重要，
業務場景的多變，對于table來說并不存在一種最好的schema設計，

大部分情況下，創建kudu的表需要考慮三個問題：

• 列的設計(column design)
• 主鍵設計(primary key design)
• 磁區設計(partitioning design)

比較好的Schema設計應該滿足一下要求：

1. 資料的分布和存盤的方式滿足：讀取和寫入操作都可以均勻的分散到tablet servers上(受磁區影響)
2. tablet將以均勻，可預測的速度增長，并且tablet server的負載將隨著時間的推移保持穩定(受磁區影響最大)
3. 掃描將讀取完成查詢所需的最少資料量，(這主要受主鍵設計的影響，但磁區也通過磁區修剪發揮作用)

1. 列設計

一個kudu表由一列或多列構成，每列都需要指定一個型別，非主鍵的列允許為空，
kudu支持的型別包括：

• boolean
• 8-bit signed integer
• 16-bit signed integer
• 32-bit signed integer
• 64-bit signed integer
• unixtime_micros (64-bit microseconds since the Unix epoch)unix時間戳
• single-precision (32-bit) IEEE-754 floating-point number 單精度
• double-precision (64-bit) IEEE-754 floating-point number 雙精度
• decimal
• UTF-8 encoded string (up to 64KB uncompressed)
• binary (up to 64KB uncompressed)

Kudu利用強型別列和柱狀磁盤存盤格式來提供高效的編碼和序列化，要充分利用這些優勢，應該為列指定一個合適的型別，而不是為了讓表看起來結構化而強行讓資料使用string or binary columns ，
除了編碼之外，Kudu還允許在每列的基礎上指定壓縮方式，

==注意==

與Hbase不同，kudu沒有提供一個version或者timestamp列來追蹤行資料的變化，如果需要version或者timestamp，schema設計將包含一個明確的version或timestamp列，

1.1 十進制型別(Decimal Type)

十進制型別是一種數字資料型別，具有固定的比例和精度，適用于財務和其他算術計算，其中float和double的不精確表示和舍入行為使這些型別不切實際，十進制型別對于大于int64的整數和在主鍵中具有小數值的情況也很有用，
十進制型別是一種引數化型別，它擁有精度(Precision )和縮放(Scale )型別屬性，

精度(Precision )

表示列可以表示的總位數，無論小數點的位置如何，此值必須介于1和38之間，并且沒有默認值，
案例：

精度為4的能表示的最大整數為9999，或用兩位小數表示最高的99.99，還可以表示相應的負值，而不會對精度進行任何更改，例如，-9999到9999的范圍仍然只需要4的精度，

縮放(Scale )

表示小數的位數，該值必須介于0和精度之間，scale為0會產生整數值，沒有小數部分，如果精度和比例相等，則所有數字都在小數點后面，
案例：

精度和小數等于3的小數可以表示介于-0.999和0.999之間的值，

性能考慮

Kudu將每個值存盤在盡可能少的位元組中，具體取決于為十進制列指定的精度，因此，為方便起見，不建議盡可能使用最高精度，
這樣做可能會對性能、記憶體和存盤產生負面影響，
不同精度的資料在記憶體占用的空間大小：

• Decimal values with precision of 9 or less are stored in 4 bytes. 9位以下的Decimal值存盤需要4bytes空間
• Decimal values with precision of 10 through 18 are stored in 8 bytes. 10-18位的Decimal值存盤需要8bytes空間
• Decimal values with precision greater than 18 are stored in 16 bytes. 大于18為的Decimal值存盤需要16bytes空間

列的(precision)精度和(scale)縮放不能被修改表的陳述句更改，

1.2 列編碼(Column Encoding)

kudu表中的每一列都會使用基于列的型別的編碼，列的型別和編碼的關系如下：

下面對各個編碼方式進行介紹：

1. Plain Encoding

資料按照其原有的格式進行存盤，比如：int32的值保存為固定大小為32位元組的整數(fixed-size 32-bit little-endian integers)

1. Bitshuffle Encoding

重新排列一個值的塊，先存盤每個值的最高有效位，然后是每個值的第二個最高有效位，依此類推，最后，結果是LZ4壓縮，
Bitshuffle編碼是具有許多重復值的列的理想選擇，或者當按主鍵排序時會按少量更改的值，bitshuffle 專案對性能和用例有很好的描述，

1. Run Length Encoding

Runs(連續重復值)壓縮列的值通過存盤值和值的計數，Run Length Encoding對按主鍵排序時具有許多連續重復值的列有效，

1. Dictionary Encoding

構建唯一值的字典，并將每個列值編碼為字典中的對應索引，字典編碼對于基數較低的列有效，
如果由于唯一值的數量太大而無法壓縮給定行集的列值，則Kudu將透明地回退到該行集的Plain Encoding， 這在沖洗期間(flush)進行評估

1. Prefix Encoding

公共前綴以連續列值壓縮，前綴編碼對于共享公共前綴的值或主鍵的第一列可能有效，因為行按片中的主鍵排序，

1.3 列壓縮(Column Compression)

kudu允許使用LZ4，Snappy，Zlib壓縮編碼器對每列進行壓縮，默認，列是沒有進行壓縮的，如果減少存盤空間比原始掃描性能更重要，請考慮使用壓縮，

每個資料集的壓縮方式都不同，但一般來說LZ4是性能最佳的編解碼器，而zlib會壓縮到最小的資料大小，Bitshuffle編碼的列使用LZ4自動壓縮，因此不建議在此編碼的基礎上應用額外的壓縮，

2. 主鍵設計

kudu的每一個表都必須宣告一個由一列或多列組成的主鍵，與RDBMS主鍵一樣，Kudu主鍵強制執行唯一性約束，嘗試插入具有與現有行相同的主鍵值的行將回傳重復鍵錯誤，

主鍵列不能為空，且不能為boolean，float，或者double型別，表創建的程序中設定之后，主鍵列就不能變更改，

與傳統的RDBMS不一樣，kudu沒有提供自增的主鍵列，在應用寫入資料程序中，必須提供全部主鍵列的值，行洗掉和更新操作還必須指定要更改的行的完整主鍵，Kudu本身不支持范圍洗掉或更新，插入行后，無法更新列的主鍵值， 但是，可以洗掉行并使用更新的值重新插入

2.1 主鍵索引

與許多傳統型資料庫一樣，kudu的主鍵是分布式的索引，
存盤在一個tablet里面的所有資料都按照主鍵進行排序，掃描kudu的行資料時候，在主鍵列上使用相等或范圍謂詞來有效地查找行，主鍵索引優化適用于單個tablet上的掃描，全域的優化考慮磁區的設計

2.2 Backfill Inserts的注意事項(這部分檔案理解還存在一些問題)

本節討論時間序列用例的主鍵設計考慮因素，其中主鍵是時間戳，或者主鍵的第一列是時間戳，

每當有資料寫入kudu表中的時候，kudu都會在primary key index storage 中查找primary key ,以檢查primary key 在表中的是否已存在，
如果存在，就會回傳一個duplicate key 的錯誤，

問題場景如下：

當前插入資料從資料源到達時候，只有少量的主鍵是hot的，因此，這些“檢查存在”操作中的每一個都非常快， 它命中記憶體中的快取主鍵存盤，不需要轉到磁盤，
在從離線資料源加載歷史資料（稱為“backfill inserts”）的情況下，插入的每一行都可能遇到主鍵索引的冷區域，該區域不駐留在記憶體中并且會導致一個或多個HDD磁盤搜索，

在正常情況下，Kudu每秒支持幾百萬次插入，“backfill inserts”用例可能每秒僅維持幾千次插入，

為了緩解backfill inserts的性能問題，考慮下面的幾條：

1. 使主鍵更加容易壓縮
   案例：主鍵的第一列是32位元組的隨機ID，快取十億的主鍵則需要最少32gb的記憶體空間，如果從幾天前開始快取backfill inserts的主鍵，那么你需要數倍于32gb的記憶體空間，通過將主鍵更改為更易于壓縮，可以增加主鍵適合快取的可能性，從而減少隨機磁盤I / O的數量，
2. 使用SSD進行存盤，因為隨機搜索比旋轉磁盤快幾個數量級，（SSD比普通硬碟快）
3. 更改主鍵結構，使backfill insets寫入命中連續的主鍵范圍，

3. 磁區設計

磁區欄位一定是主鍵集合的子集，為了提升性能，kudu的表被劃分為稱為tablet的單元，并分布在多個tablet server中，
一行資料總是屬于單個tablet，資料分配到tablet的方法是由在創建表的時候指定的磁區方式決定的，
選擇磁區的策略需要理解資料模型、表的主要作業內容：

1. 對于大量寫入的作業，設計磁區以使得寫入作業分布到多個tablet上，避免單個tablet過載非常重要
2. 對于大量短掃描(short scans)的作業，如果聯系遠程服務器的開銷占主導地位，那么掃描的所有資料都在一個tablet就會提高性能，(短掃描、聯系遠程服務器的開銷占主導地位不太明白)，

kudu不提供默認磁區策略，

It is recommended that new tables which are expected to have heavy read and write workloads have at least as many tablets as tablet servers.
建議預計具有大量讀寫作業負載的新表至少具有與tablet servers一樣多的tablets(如何操作？)

kudu提供了兩種磁區方式：范圍磁區和散列磁區，表可以多級磁區，多級磁區集合了范圍磁區和散列磁區，或者多個散列磁區

3.1 范圍磁區

范圍磁區使用全序的范圍磁區鍵對資料行進行分配，(全序是指，集合中的任兩個元素之間都可以比較的關系，比如實數中的任兩個數都可以比較大小，那么“大小”就是實數集的一個全序關系，)
每個磁區都是根據范圍磁區鍵分配的連續段，范圍磁區鍵必須是主鍵的子集，
如果表只存在范圍磁區，不存在散列磁區，則每個磁區恰好對應一個tablet，

初始化的磁區在表創建時期被指定為一組磁區邊界和拆分點，對于每個邊界，都會在表中創建磁區對于，每次拆分，都會將磁區拆分成兩個磁區，如果沒有指定磁區邊界，則表將默認一個磁區覆寫整個磁區鍵空間，
范圍磁區必須始終不重疊，拆分行必須位于范圍磁區內，

kudu允許范圍分區在運行時的動態增加和洗掉，而不會影響其他磁區的可用性，
洗掉磁區會同時把屬于這個磁區的全部tablet，屬于這些tablet的所有資料都洗掉，這樣會導致隨后對這個磁區的寫入失敗，
新的磁區可以在運行時候增加，前提是這個新增加的磁區和現存的磁區不存在重疊，kudu允許在單個事物更改表的操作中新增或洗掉任意數量的范圍磁區，

動態的增加和洗掉磁區對于時間序列的場景特別有用，可以增加新的范圍磁區以覆寫即將到來的時間范圍，
案例：

一個存盤時間日志的表可以增加月磁區在該月開始之前用于存盤該月份的事件日志資料，

有必要的話，可以根據磁區去更加有效的洗掉資料

3.2 散列磁區

散列磁區是根據hash值把行資料分配到某個buckets里面，如果只是一層hash，則一個bucket對應一個tablet，
buckets的數量是在創建表的時候指定的，
散列磁區使用的磁區列是主鍵列，同范圍磁區，可以使用主鍵列的任意子集做磁區，
散列磁區是一種高效的策略，當不需要要有序的訪問表的時候，
散列磁區對在tablet之間的隨機寫入非常有效，這樣有助于緩解tablet的熱點問題和資料分布不均勻的問題，

如何選取散列的列,這樣計算的hash值可以保證資料的均勻分配到bucket里面去?

3.3 多級磁區

kudu允許在一個表中指定多級磁區，零個或多個散列磁區級別可以和可選的范圍磁區級別組合，多級磁區與單個磁區的區別是增加了約束條件，多級散列磁區不能散列相同的列，(存在多級散列磁區時候，各個散列磁區計算散列值使用的列不能一樣)如果使用正確，多級磁區可以保留各個磁區型別的好處，同時減少每個磁區型別的缺點，多級磁區表中的tablet總數是每個級別中磁區數的乘積，

3.4 磁區修剪(Partition Pruning)

當可以確定掃描關鍵字可以完全過濾磁區時，Kudu掃描將自動跳過掃描整個磁區，

• 要修剪散列磁區，掃描必須在每個散列列上包含等式關鍵字，
• 要修剪范圍磁區，掃描必須在范圍磁區列上包含相等或范圍關鍵字，
• 多級磁區表上的掃描可以獨立地利用任何級別上的磁區修剪，

3.5 磁區案例

了說明與為表設計磁區的策略相關的因素和權衡，這里講介紹一些磁區方案，
建立一個用于存盤計算機標準度量資料的表，表欄位如下：

CREATE TABLE metrics (
    host STRING NOT NULL,
    metric STRING NOT NULL,
    time INT64 NOT NULL,
    value DOUBLE NOT NULL,
    PRIMARY KEY (host, metric, time),
);

3.5.1 范圍磁區案例

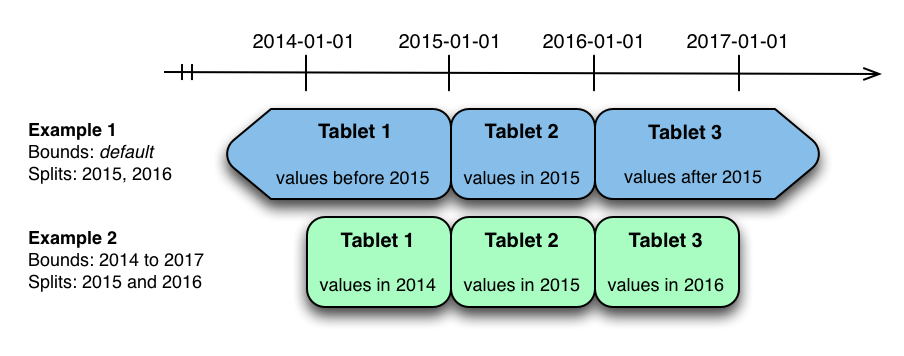

通常對metrics進行范圍磁區的方式是使用time進行磁區,如下圖：

• 案例1：沒有邊界，用2015101和20160101分割資料，將資料分成了三塊
• 案例2：有邊界[(2014-01-01), (2017-01-01)]，在2015-01-01 and 2016-01-01處分割

案例1和案例2都存在熱點問題，資料寫入的時候，都會寫入同一個磁區，
但是案例2比案例1更加靈活，案例1中當寫入資料的實際超過20160101時候，全部資料會寫入同一個磁區，會造成磁區過大，單個tablet無法存盤，案例2則可以增加磁區適應新寫入的資料，

3.5.2 散列磁區案例

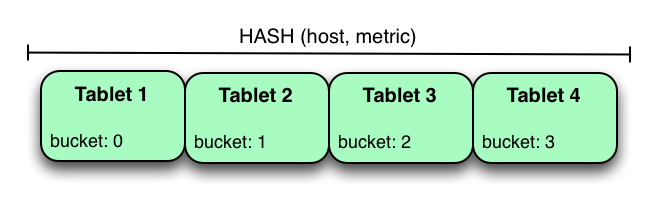

對metrict進行磁區的散列磁區方法是：根據host和metrict進行磁區，如下圖：

上面的案例中，metrict表按照host，metric散列磁區，把資料寫入到四個bucket中，與之前的范圍磁區不同，這個磁區策略會把資料均勻地寫入到各個tablet里面去，
掃描指定的host和metric可以充分得用到這種磁區方式的優點，減少掃描的tablet數量，散列分布需要關注的一個問題是：當越來越多資料寫入表中的時候，單個tablet的資料量會越來越大，最終tablet的資料會超過單個tablet server的存盤，

3.5.3 范圍磁區和散列磁區對比

散列磁區能最大化系統的吞吐量，范圍磁區則可以現在tablet無限增長的問題

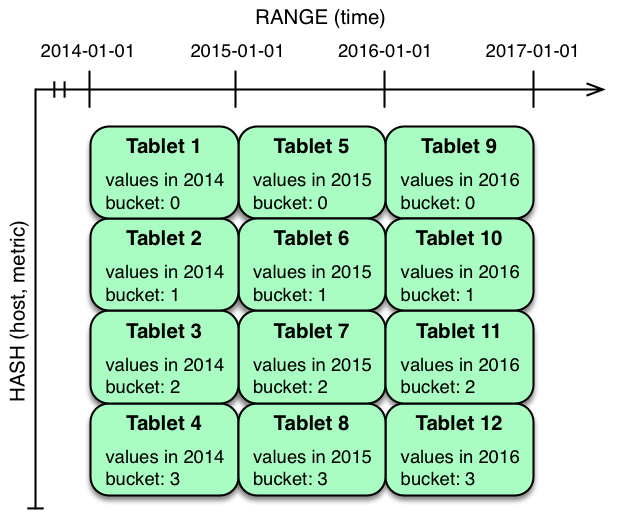

3.5.4 范圍磁區和散列磁區組合

如下圖：

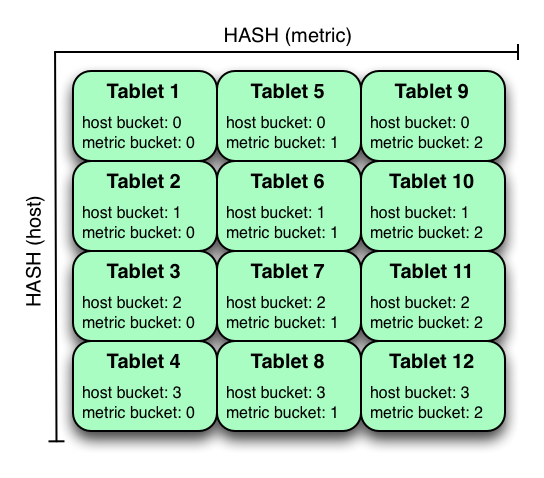

3.5.4 多級散列磁區組合

如下圖：

六、注意事項

1. 表模式修改(Schema Alterations)

1. 表重命名
2. 主鍵列重命名
3. 重命名、增加、洗掉非主鍵列的列
4. 增加和洗掉范圍磁區
   可以在單個事物中組合多個修改操作

2. 限制(Known Limitations)

kudu現在有一些限制，可能會影響到你對Schema的設計

1. 列的數量：表的列不要超過300，建議使用少一點的列以獲取更好的性能

2. 單元的大小：在編碼或壓縮之前，單個單元不得大于64KB， 在Kudu完成內部復合密鑰編碼之后，構成復合密鑰的單元限制為總共16KB， 插入不符合這些限制的行將導致錯誤回傳給客戶端，

3. 行的大小：雖然單個單元可能高達64KB，而Kudu最多支持300列，但建議單行不要大于幾百KB，

4. 有效的識別符號：表名和列名等識別符號必須是有效的UTF-8序列且不超過256個位元組，

5. 不可變的主鍵(Immutable Primary Keys)：kudu不允許更新一行的主鍵列

6. 不可更改的主鍵(Non-alterable Primary Key)：Kudu不允許在創建表后更改主鍵列，

7. 不可更改的磁區(Non-alterable Partitioning)：Kudu不允許在創建表后更改表的磁區方式，洗掉和增加范圍磁區除外

8. 不可更改的列型別(Non-alterable Column Types)：Kudu不允許修改列的型別

9. 磁區拆分(Partition Splitting)：在表創建之后不能拆分、合并磁區

10. 如果查詢的WHERE子句包括與查詢欄位進行=，<=，<，>，> =，BETWEEN或IN的比較，則Kudu直接評估條件并僅回傳相關結果，這提供了最佳性能，因為Kudu僅將相關結果回傳給Impala，對于諸如！=，LIKE或Impala支持的任何其他謂詞型別的謂詞，Kudu不會直接評估謂詞， 相反，它將所有結果回傳給Impala，并依賴Impala來評估剩余的謂詞并相應地過濾結果， 這可能會導致性能差異，具體取決于評估WHERE子句之前和之后結果集的增量， 在某些情況下，創建和定期更新物體化視圖可能是解決這些低效問題的正確解決方案，

文章內容源于官網檔案：http://kudu.apache.org/docs/index.html
