(請保留-> 作者: 羅冰 https://blog.csdn.net/luobing4365)

昨天閑暇的時候，把Tim Lewis的迷宮游戲編譯了一下，自娛自樂在UEFI下玩了一把，

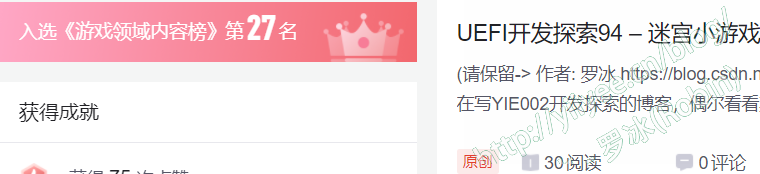

奇怪的是，CSDN竟然給我發了“入選《游戲領域內容榜》第27名”，如下圖：

圖1 CSDN奇怪的評選

嗯，雖然從理論上來說，這篇博客也算寫了個游戲，可我主要寫的是UEFI程式啊，除了這篇博客的名字外，在關鍵字里我也沒有設定“游戲”字樣，

實在搞不懂CSDN的評判演算法，

不管了，昨天看Tim Lewis的代碼中，還有一些游戲，今天想再編譯試試，

1 Bounce游戲

在早期的Windows XP中，有一個讓人印象深刻的屏保，桌面上一個小球，在螢屏上來回撞，運行的程序中畫出各種軌跡，

Bounce就是用來實作類似功能的UEFI程式，

不過，直接編譯后，發現無法運行，看了下代碼，影像是通過類似HII的方式來組織的，

不大習慣這種方式，我還是決定自己把程式修改一下，

1.1 游戲架構

從功能上來說，要實作的比較簡單：
1） 影像顯示（包括指定位置的影像顯示）；
2） 遇到障礙物的動作處理（主要是螢屏四周），

這是個粗糙的架構，在此基礎上，可以擴展多個影像碰撞后的處理，實作類似以前的屏保的效果，

實際上，UEFI開發探索系列博客中所開發的影像處理函式，完全可以直接使用，

為了方便，我也是在之前的代碼基礎上進行移植的，基礎工程是以前的MyGuiFrame，修改了其中與影像處理相關Picture.c，以及添加了一個檔案處理函式，位于FileRW.c中，

1.2 移植和撰寫代碼

主要的撰寫步驟如下，

1）撰寫檔案讀取到記憶體的函式

修改原來通過GUID獲取檔案的方法，直接讀取bmp影像到記憶體，檔案處理的函式，放在了FileRW.c中，如下所示：

//robin 增加一個處理影像檔案的加載函式
EFI_STATUS
LoadFile(
  IN CONST CHAR8    *FilePath,
  OUT VOID          **File,
  OUT UINT32        *FileSize
)
{
  FILE *f = fopen(FilePath, "rb");
  if (f == NULL) {
    return EFI_NOT_FOUND;
  }

  fseek(f, 0, SEEK_END);
  *FileSize = ftell(f);
  fseek(f, 0, SEEK_SET);  //same as rewind(f);

  *File = malloc(*FileSize);
  if (*File == NULL) {
    return EFI_OUT_OF_RESOURCES;
  }

  if (fread(*File, *FileSize, 1, f) < 1) {
    return EFI_DEVICE_ERROR;
  }
  fclose(f);
  return EFI_SUCCESS;
}

2）撰寫影像顯示函式

影像顯示的函式包括DisplayImage()和DisplayImageAt()，內容如下：

EFI_GRAPHICS_OUTPUT_BLT_PIXEL *mBlt;
UINTN mHeight;
UINTN mWidth;
int DisplayImageAt (UINTN X, UINTN Y)
{
  gGraphicsOutput->Blt (
                     gGraphicsOutput,
                     mBlt,
                     EfiBltBufferToVideo,
                     0,
                     0,
                     X,
                     Y,
                     mWidth,
                     mHeight,
                     mWidth * sizeof (EFI_GRAPHICS_OUTPUT_BLT_PIXEL)
                     );
  return 0;
}


EFI_STATUS
DisplayImage (
  IN CONST CHAR8    *BmpFilePath
  )
{
  EFI_STATUS Status;
  UINT8 *ImageData;
  UINTN ImageSize;
  UINTN BltSize;
  UINTN CoordinateX;
  UINTN CoordinateY;
  //robin 修改原有代碼，將影像檔案加載
  Status = LoadFile(BmpFilePath, (VOID **)&ImageData, &ImageSize);
  if (EFI_ERROR(Status)) {             //print error messages
    return FALSE;
  }

  BltSize = 0;
  Status = ConvertBmpToGopBlt (
            ImageData,
            ImageSize,
            (VOID **) &mBlt,
            &BltSize,
            &mHeight,
            &mWidth
            );
  if (EFI_ERROR (Status)) {
    free (ImageData);
  }

  CoordinateX = (gGraphicsOutput->Mode->Info->HorizontalResolution / 2) - (mWidth / 2);
  CoordinateY = (gGraphicsOutput->Mode->Info->VerticalResolution / 2) - (mHeight / 2);

  DisplayImageAt ((UINTN) CoordinateX, (UINTN) CoordinateY);

  return EFI_SUCCESS;

}

DisplayImageAt()在指定位置處，將記憶體mBlt中存盤的影像，直接顯示到螢屏上；而DisplayImage()則完成了將BMP影像加載到記憶體mBlt，以及呼叫DisplayImageAt()顯示影像的功能，

3）實作彈跳函式Bounce

彈跳函式通過UEFI定時器，按一定的頻率移動影像，如果影像撞到螢屏四周，則反彈回來繼續移動，

邏輯結構還是比較簡單的，內容如下：

EFI_GRAPHICS_OUTPUT_BLT_PIXEL mBoundBg = {201,  174, 255, 0};
EFI_EVENT mEvent;
EFI_STATUS bounce (VOID)
{
  EFI_EVENT events[2];
  UINTN index;
  EFI_INPUT_KEY Key;
  INTN DeltaX;
  INTN DeltaY;
  INTN CurrentX;
  INTN CurrentY;
  INTN NewX;
  INTN NewY;


  gBS->CreateEvent (
    EVT_TIMER,
    0,
    NULL,
    NULL,
    &mEvent
    );
  gBS->SetTimer (
    mEvent,
    TimerPeriodic,
    // 10*1000*1000  //fix time? 1s
    10*1000*80   //80ms
    );

  Key.ScanCode = SCAN_NULL;
  DeltaX = 3;
  DeltaY = 3;
  events[0] = gST->ConIn->WaitForKey;
  events[1] = mEvent;
  CurrentX = (gGraphicsOutput->Mode->Info->HorizontalResolution / 2) - (mWidth / 2);
  CurrentY = (gGraphicsOutput->Mode->Info->VerticalResolution / 2) - (mHeight / 2);

  do {
    gBS->WaitForEvent (2, events, &index);

    if (index == 0)  {
      gST->ConIn->ReadKeyStroke(gST->ConIn, &Key);
      continue;

    } else {

      NewX = CurrentX + DeltaX;
      NewY = CurrentY + DeltaY;

      if (NewX + mWidth > gGraphicsOutput->Mode->Info->HorizontalResolution) {
        //bounce X
        NewX = gGraphicsOutput->Mode->Info->HorizontalResolution - mWidth;
        DeltaX = -DeltaX;
      } else if (NewX < 0) {
        //bounce X
        NewX = 0;
        DeltaX = -DeltaX;
      }
      if (NewY + mHeight > gGraphicsOutput->Mode->Info->VerticalResolution) {
        //bounce Y
        NewY = gGraphicsOutput->Mode->Info->VerticalResolution - mHeight;
        DeltaY = -DeltaY;
      } else if (NewY < 0) {
        //bounce Y
        NewY = 0;
        DeltaY = -DeltaY;
      }

      gGraphicsOutput->Blt(
                      gGraphicsOutput,
                      &mBoundBg,
                      EfiBltVideoFill,
                      0,
                      0,
                      CurrentX,
                      CurrentY,
                      mWidth,
                      mHeight,
                      0
                      );
      DisplayImageAt (NewX, NewY);

      CurrentX = NewX;
      CurrentY = NewY;
    }

  } while (Key.ScanCode != SCAN_END);
  gST->ConOut->Reset (gST->ConOut, FALSE);
  return EFI_SUCCESS;
}

4）實作主功能

在主程式中，添加對bmp影像的加載顯示，并實作彈跳效果：

if (EFI_ERROR (DisplayImage("bounce.bmp"))) {
    return 1;
  }

bounce();

為了方便演示，我把螢屏解析度改為了800x600，

經過以上步驟，就完成了彈跳小游戲的編程了，

2 測驗彈跳小游戲

使用如下命令編譯：

C:\vUDK2018\edk2>build -p RobinPkg\RobinPkg.dsc -m RobinPkg\Applications\BounceGame\BounceGame.inf -a IA32

把編譯好的程式BounceGame.efi以及專案檔案夾下的bounce.bmp拷貝到模擬器所在檔案夾，運行BounceGame.efi即可看到效果，

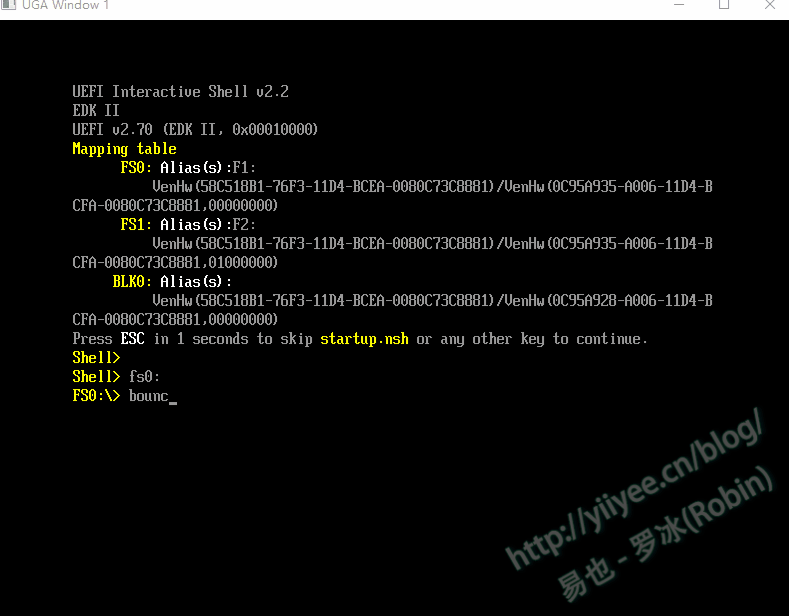

在Tianocore模擬器中，運行效果如圖2所示，

圖2 彈跳小游戲

Gitee地址：https://gitee.com/luobing4365/uefi-exolorer
專案代碼位于：/ FF RobinPkg/RobinPkg/Applications/BounceGame下
